Для чего нужен паяльный фен

Выбираем паяльный фен вместе!

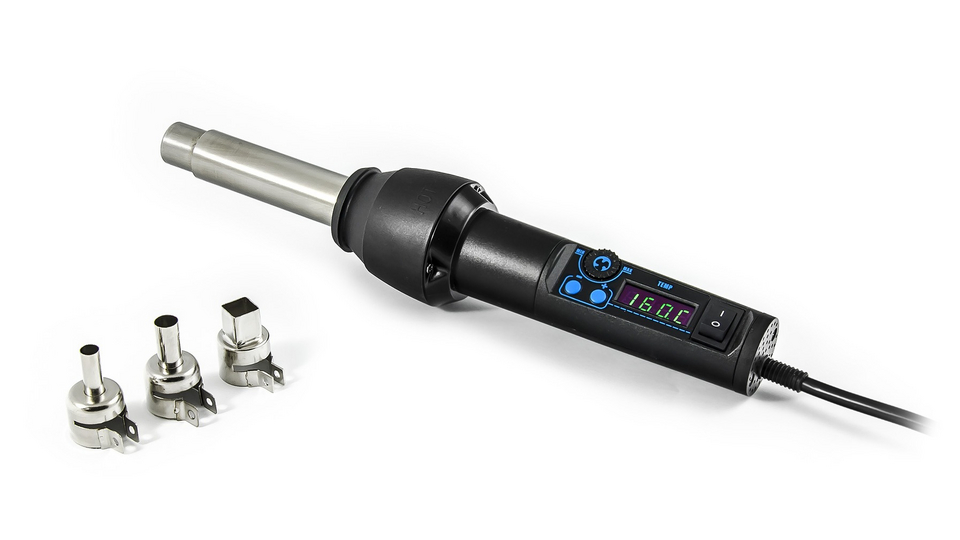

Паяльный фен — это инструмент, необходимый для нагревания элементов, которые по тем или иным причинам нет возможности нагреть обычным паяльником. Без него сложно представить ремонты различных микросхем и плат. Строение у этого инструмента следующее:

• Корпус — это основа, материал которой обязательно должен быть термоустойчивым и качественным. Благодаря корпусу оператор, работающий с инструментом, защищен от воздействия нагревательных элементов.
• Нагревательный элемент — этот компонент паяльного фена бывает разным, часто используют нихромовую спираль. НЭ преобразует электроэнергию в тепло.
• Рукоятка — без удобной рукоятки сложно представить качественный инструмент. Паяльный фен обязательно оснащен этой деталью. Материалы, из которых изготавливают рукоятки, должны быть не только термоустойчивыми, но и медленно проводящими тепло. Дополнительно ее отделяют термоизоляцией. Таким образом удается защитить руки оператора от перегрева.
• Система подачи воздуха — по специальным трубкам нагретый с помощью НЭ воздух подается к следующему элементу — соплу. Направляет его вентилятор или компрессор.
• Сопло — классическая трубка. Она может иметь разные формы — от узкой и круглой до широкой и плоской. Чаще всего выпускают стальные сопла. Нередко паяльные фены в комплектации имеют несколько насадок.

• Блок управления — это электронная плата, оснащенная кнопками различных функций, включения и отключения инструмента. Этот элемент необходим для запуска и регулировки работы с паяльным феном.

На какие характеристики стоит обратить внимание?

Паяльные фены, несмотря на достаточно узкий профиль, могут сильно отличаться по производительности, максимальной рабочей температуре и другим характеристикам. Прежде чем выбирать этот инструмент, стоит заранее понять, какие из критериев будут ключевыми, для каких целей будет использоваться термофен.Например, мощность паяльного фена может варьироваться в диапазоне 40-750 Вт. Существуют также модели с мощностью от 1 кВт. Что означает этот показатель? Чем выше мощность, тем быстрее и сильнее нагревается тэн. Этот показатель не стоит путать с производительностью инструмента, которая определяет количество выдуваемого феном воздуха. Чем выше производительность, тем больше воздуха выдувает устройство за единицу времени. Средний показатель — около 30 л/мин.Различаются термофены и по типу элемента нагрева. Самый дешевый аналог — это обычная нихромовая спираль, но для качественных и дорогостоящих моделей используются либо индукционные нагреватели, либо керамические. Считается, что они надежнее и долговечнее.Выбирая паяльный фен, стоит учитывать и предел рабочей температуры инструмента. Начинается этот показатель с отметки в 50 градусов, но это минимум. Как правило, максимальный показатель — это 750-800 градусов.В конце концов, отличаются паяльные фены и по цене. Слишком дешевые варианты должны насторожить, хотя некоторые берут их для редкого использования в домашних условиях. Если паяльный фен потребуется на постоянной основе для регулярного применения, стоит присмотреться хотя бы к средней ценовой категории. Не стоит экономить на достаточно сложном в техническом плане устройстве, ведь речь идет об электроприборе и безопасности оператора во время работы с ним.

Критерии выбора

Выбирая паяльный фен, стоит четко знать свои задачи и требования к инструменту. Для чего он будет применяться, как часто, как долго, есть ли опыт работы с ним у оператора — все это стоит учитывать при покупке прибора. Одним из ключевых критериев выбора паяльного фена является тип припоев и их температуру плавления.Припои, использующиеся для крепящихся радиодеталей на платах, условно делятся на два основных типа — легкоплавкие и тугоплавкие. Первые имеют температуру плавления до 400 °С. Вторые, в соответствии с названием, плавятся при температуре от 400 °С. Таким образом, выбирая термофен, нужно учитывать диапазон его рабочих температур в соответствии с типом припоев.При этом есть и универсальный вариант — взять хорошую модель с пределом рабочей температуры 500-600 °С. Она подойдет для большинства задач.Можно также добавить такой критерий, как форма сопла, ведь от нее зависит обрабатываемая феном площадь. Но, как упоминалось выше, паяльные фены часто выпускаются с целым набором дополнительных насадок. Поэтому стоит просто выбрать хорошую модель, имеющую хотя бы несколько вариантов на смену стандартному соплу.Как говорилось выше, у паяльных фенов достаточно широкий диапазон мощности. Как не растеряться при выборе подходящей модели? Если предстоят работы с компьютерной платой, мощность должна быть не ниже 100 Вт. В ином случае паяльный фен окажется просто бесполезен.Итак, выбор паяльного фена при понимании задач, для которых он берется, не так уж и сложен!

Паяльный фен: назначение, устройство, критерии выбора

Работа большинства электрических приборов происходит на основе электронных плат и блоков, объединенных в функциональные схемы. Для получения надежного соединения радиодеталей и других компонентов схем применяется пайка. При которой в соответствии с п.3.1 ГОСТ Р ИСО 857-2-2009 осуществляется нагревание как самих спаиваемых деталей, так и припоя. Одним из популярных приспособлений для таких операций, на сегодня, является паяльный фен.

Назначение и устройство

Паяльный фен предназначен для нагревания выводов элементов, запаянных в электронной плате и впаиваемых в нее бесконтактным методом. Наиболее часто такие устройства применяются для работы с деталями, имеющими большое количество выводов, мелкими радиоэлементами или в местах, где доступ классическим паяльником невозможен по техническим или конструктивным причинам. Наиболее распространенной сферой применения являются SMD элементы, микросхемы и прочее слаботочное оборудование которое выпаять жалом либо слишком тяжело, из-за опасности повреждения чувствительных компонентов, либо невозможно из-за их габаритов.

Термофен является одним из составляющих компонентов паяльной станции, применяемым для разогрева припоя и плат. Помимо этого их используют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.

В связи с узкой направленностью сферы применения паяльные фены используются для пайки легкоплавких припоев. Помимо этого их применяют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.

Конструктивно паяльный фен состоит из таких же основных частей, что и классические модели, применяемые для решения бытовых и строительных задач. Устройство термофена представлено на рисунке ниже:

• Корпус – выполняется из термоустойчивых материалов, в некоторых моделях допускаются теплопроводящие. Основная задача корпуса – защита оператора от взаимодействия с нагревательными элементами и системой подачи воздуха.
• Рукоятка – используется чтобы держать паяльный фен, выполняется из термоустойчивых веществ с низким коэффициентом теплопроводности (эбонит, фарфор, керамика, полимер и прочие). От системы нагрева и подачи воздуха рукоятка отделяется термоизоляцией, чтобы нагрев не передавался руке оператора.
• Нагревательный элемент – предназначен для преобразования электрической энергии в тепловую. Наиболее простой и доступный вариант — спираль из нихрома.
• Система подачи воздуха – выполняется трубками, подводящими нагретый воздух к соплу, вентилятором или компрессором для нагнетания потока. Наиболее простой вариант установки крыльчатки – в торце паяльного фена.
• Сопло – представляет собой трубку конической формы переходящей из большего диаметра в меньший, круглого или плоского сечения. Чаще всего, изготавливается из стали, как доступного и тугоплавкого металла.
• Блок управления – представлен электронной платой и кнопками включения/отключения или запуска других функций.

Некоторые модели дополнительно оснащаются температурными индикаторами, регуляторами нагрева и другими вспомогательными функциями. Для удобства использования также могут устанавливаться уловители дыма, пинцеты и демонтажные пистолеты и т.д.

Характеристики

Современный рынок предлагает достаточно широкий выбор термофенов, однако все они могут существенно отличаться рабочими параметрами. Поэтому при выборе паяльного фена необходимо руководствоваться техническими характеристиками конкретной модели.

Среди наиболее важных характеристик для паяльного фена следует выделить:

• Пределы рабочих температур – любой паяльный фен способен выдавать на выходе воздушный поток с определенной температурой. Минимальным значением является + 50ºС, максимальным около 800 ºС.
• Мощность паяльного фена — характеризует электрическую нагрузку, потребляемую из сети. Физически определяет количество тепла, выделяемого нагревательным элементом за единицу времени. Чем выше мощность паяльного фена, тем быстрее происходит нагрев. Данный параметр варьируется в пределах от 40 до 750 Вт.
• Тип нагревательного элемента – для подогрева воздушного потока в паяльный фен может устанавливаться наиболее дешевый вариант – нихромовая спираль. Для более дорогих моделей используется керамические элементы или индукционный нагреватель.
• Производительность – определяет количество воздуха, выдуваемого паяльным феном за единицу времени. Чем больше воздуха будет проходить через сопло, тем эффективнее работа фена. Но и мощность компрессора также пропорционально увеличивается.
• Форма сопла – определяет площадь обработки воздушным потоком, его форму и интенсивность воздействия. На практике паяльные фены часто комплектуются несколькими сменными насадками с соплом разного диаметра и сечения, что в значительной мере расширяет их функционал.

Индикатор и регулятор температуры – позволяет отслеживать степень нагрева паяльным феном. А при необходимости, корректировать этот показатель в соответствии с потребностью обрабатывать конкретную деталь.

Критерии выбора

Чтобы подобрать наиболее подходящий для вас вариант паяльного фена необходимо разобраться с основными задачами, которые вы планируете решать с его помощью. Одним из важнейших критериев является температура плавления припоя, который используется для крепления радиодеталей на плате.

Так все припои можно условно разделить на легкоплавкие или мягки с температурой плавления от 145 до 400°С и тугоплавкие или твердые с температурой более 400°С. Соответственно, если вы будете паять легкоплавкие свинцово-оловянные припои, понадобится паяльный фен с диапазоном рабочих температур от 100 до 300 °С. Если вы хотите получить универсальное устройство, то лучше подобрать модель с верхним пределом в 500 — 800°С. Также оцените шаг регулировки температуры, так как это напрямую повлияет на удобство получения нужного параметра.

По форме и размеру сопла определяется площадь нагрева для пайки. Таким образом тонкие круглые отверстия обеспечивают точечное воздействие паяльным феном на каждую ножку, квадратной формы отлично справляются сразу со всеми выводами микросхемы, или контроллера.

В зависимости от паяемых деталей выбирается и величина мощности паяльного фена. Так, для работы с компьютерными платами необходимо выбирать модели от 100 Вт и выше. Для особо мощных элементов применяются промышленные термовоздушные фены с мощностью до 1,7 кВт.

Обзор ТОП 7 популярных моделей

Сегодня на рынке предложен достаточно широкий выбор паяльного оборудования, поэтому в рамках данной статьи мы рассмотрим наиболее популярные модели. В качестве соискателей на роль часто покупаемых паяльных станций, важной составляющей которых является термофен, мы приведем как зарубежные, так и отечественные устройства.

1. LUKEY-868 — популярная модель от китайского производителя обладает мощностью в 750 Вт и способна регулировать температуру в пределах от 100 до 480°С. Комплектуется дисплеем и панелью управления, позволяющим регулировать рабочие характеристики. Дополнительно оснащен классическим паяльником и раздельными подставками для фена и жала. К преимуществам такого паяльного фена следует отнести:

• Относительно небольшой вес – всего 1 кг, в сравнении с другими аналогами;
• Не требует времени на разогрев;
• Комплектуется 3 сменными соплами.

2. Weller WHA 900 Set – относится к профессиональным паяльным агрегатам германского производства, оснащается турбиной для нагнетания воздушного потока. Обладает мощностью в 700 Вт и способен выдавать рабочую температуру в диапазоне от 50 до 550°С, производительность модели составляет 50 л/мин. К преимуществам такого паяльного фена относится:

• Высокая точность настройки рабочих параметров;
• Большой выбор сменных насадок;
• Обладает ножным выключателем, что существенно упрощает процесс пайки.

3. ЗУБР 55350 – паяльная станция с феном отечественного производства, предназначена для реализации любых задач в пределах температур от 100 до 500°С. Мощность устройства составляет 650 Вт, а производительность воздушного потока достигает 120л/мин. Цифровая регулировка с панели управления отображается на электронном дисплее, что позволяет наглядно контролировать весь процесс. Паяльный фен Зубр отличается следующими преимуществами:

• Высокая чувствительность регулировки – температуру можно выставить с шагом до 1°С.
• Фен отличается керамическим нагревательным элементом, достигающим нужной температуры за считанные секунды.
• Обладает антистатической защиты для предотвращения повреждения радиоэлементов.

4. Quick 857DW — паяльная станция от китайского производителя, номинальная мощность устройства составляет 580 Вт, температурный диапазон в пределах от 100 до 450°С. Паяльный фен способен выдавать воздушный поток в 100л/мин. Питание модели осуществляется от бытовой сети 230 В. Вес изделия составляет целых 2,4кг, что в некоторой мере усложняет его транспортировку.

К преимуществам такого паяльного фена следует отнести:

• Четыре сменные насадки для расширения функционала устройства;
• Оснащен защитой от накопления статического заряда;
• Удобная подстройка температурного режима.

5. ELEMENT 858 – представляет собой одну из самых доступных по цене и простых в работе паяльный станций с феном. Для управления комплектуется двумя ручками-регуляторами, позволяющими изменять температурный диапазон в пределах от 100 до 450°С. Нагнетание воздушного потока осуществляется турбиной, доступная мощность составляет 650 Вт. Производительность паяльного фена достигает 120л/мин, но для получения номинальной температуры необходимо подождать несколько секунд.

К преимуществам следует отнести:

• Оптимальное сочетание цены и качества для начинающих радиолюбителей;
• Простая и понятная регулировка;
• Хороший воздушный поток.

6. МЕГЕОН 00686 – отечественная модель паяльной станции с паяльным феном, характеризуется средним расходом электроэнергии на нагрев в 500 Вт. Максимальная температура может достигать 500°С. Вес модели составляет 2,5кг, питается от сети 230 В. К преимуществам модели относится цифровой дисплей и возможность регулировки, как тепловых параметров, так и скорости воздушного потока.

7. METCAL HCT2-200 – паяльная станция, предназначенная для проведения тонкой пайки, оснащается шестью насадками для фена. Потребляет из сети мощность 200 Вт, работает в температурном диапазоне от 100 до 450°С. Вес устройства составляет 2,2 кг.

Список использованной литературы

• Гуревич Г.И. «Как паять» 1964
• В.Е. Хряпин «Справочник паяльщика» 1974
• Лоцманов С.Н. «Руководство по пайке металлов» 1960
• И.Е. Петрунин «Справочник по пайке» 2003

Все о пайке микросхем феном

При монтаже мелких радиоэлементов на печатные платы наилучшие результаты дает пайка микросхем специальным феном. Этот процесс требует определенных знаний и навыков, поэтому мы расскажем, как нужно паять феном с флюсом без повреждения платы и компонентов на ней.

Особенности пайки

Сейчас развитие электроники идет по пути все более плотного монтажа компонентов на печатной плате. Помимо очевидных достоинств, прогресс приводит к трудностям ремонта из-за очень компактных размеров. Это очень затрудняет работу паяльником, и поэтому для монтажа планарных деталей, микросхем и смд-конденсаторов обычно применяется пайка с помощью специального фена.

Термофен – это отдельный элемент паяльной станции. Он создает узкий поток воздуха, нагретого до температуры 400–500 градусов и двигающегося с определенной скоростью.

Поэтому при работе с ним нужно учитывать ряд особенностей.

• Температуру нагрева следует регулировать в зависимости от выполняемой работы, размера компонента и вида припоя.
• Скорость потока воздуха должна быть наименьшей, иначе при работе фен может сдуть соседние мелкие компоненты. Но от нее зависит скорость прогрева, поэтому ее нужно регулировать индивидуально.
• Фен комплектуется несколькими насадками, которые регулируют мощность воздушного потока. Правило простое – для мелких деталей лучше выбирать узкую насадку.
• При нагреве припой, закрепляющий соседние компоненты, может размягчиться. Тогда эти детали сдвинутся, нарушится контакт между ними, и плата будет работать некорректно. Во избежание этого их нужно экранировать фольгой или термоскотчем, чтобы они не нагрелись.
• Фен нужно держать строго перпендикулярно поверхности платы.

Исходя из этого, к работе нужно подойти максимально ответственно.

Все о паяльных станциях с феном

Паяльная станция с феном – это устройство, посредством которого пользователи могут выполнять целый ряд самых разнообразных задач. Так, с помощью прибора можно нагревать металлические отводы за относительно короткое время, сушить составы для ремонта бамперов автомобилей, использовать станцию в сфере радиосвязи. Сегодня в нашей статье мы подробнее поговорим об особенностях и отличительных характеристиках паяльных станций с феном.

Описание

Пайка – это популярный способ создания неразъёмных соединений. Для осуществления пайки могут использоваться самые разные приборы, одним из которых является паяльная станция с феном. Вообще говоря, осуществление пайки представляет собой довольно сложную задачу. В первую очередь, это связано с тем, что зачастую специалистам приходится иметь дело с мелкими деталями, расположенными очень близко по отношению друг к другу.

Паяльная установка с феном представляет собой набор инструментов, которые используются для осуществления пайки разнообразных компонентов (причём данный процесс может быть как групповым, так и одиночным). Сегодня на рынке представлено множество моделей паяльных станций, которые произведены как отечественными, так и зарубежными компаниями.

Очень важно внимательно и ответственно подходить к выбору устройства, чтобы в дальнейшем не пожалеть о покупке.

Устройство и принцип работы

В первую очередь, следует сказать, что устройство и принцип работы паяльной станции могут различаться в зависимости от конкретной модели, а также фирмы-производителя. В то же время существует несколько стандартных положений, отклонения от которых не допускаются ни в коем случае.

Так, к обязательным составляющим устройства относятся:

• контрольный блок, благодаря которому пользователь может осуществлять регулировку рабочих параметров оборудования;
• паяльник для стандартной контактной работы с помощью низкотемпературного припоя;
• фен, благодаря которому возможно осуществлять нагревание той или иной части сборного предмета (при этом сам по себе процесс нагревания является бесконтактным);
• термопинцет (чаще всего данный элемент используется для припаивания и удаления тех или иных деталей);
• инфракрасный источник, благодаря которому пользователь может осуществлять нагрев платы до температуры, в данный момент необходимой пользователю;
• пневматический механизм, обеспечивающий удаление нежелательных излишков расплавленного олова;
• браслеты, снимающие статическое напряжение;
• дополнительные комплектующие.

Если говорить о непосредственном принципе работе устройства, то важно отметить, что основой паяльной станции с феном является блок управления. Именно благодаря ему все детали и элементы объединяются воедино.

Важную роль выполняет датчик температуры, являющийся неотъемлемым элементом всей станции в связи с тем, что паяльник является встроенным, а не классическим. Благодаря датчику пользователь может устанавливать температуру на том уровне, которая необходима в каждом конкретном случае. Кроме того, благодаря наличию датчика обеспечивается стабильность работы агрегата. Для того чтобы установить температуру на необходимом для вас уровне, следует использовать специально предназначенную для данных целей поворотную ручку (обычно она расположена на передней панели управляющего блока).

Для запитки паяльной станции не требуется большого напряжения. Для работы большинства приборов достаточно 24 вольт.

Некоторые модели паяльных станций с феном в свою комплектацию включают сменные жала. Данные элементы значительно облегчают выполнение пайки электронных комплектующих.

Внутри блока управления в обязательном порядке наличествует особый мембранный насос. Данный элемент обеспечивает приток воздуха к фену. При этом сам фен обладает насадками (которые могут иметь самую разнообразную форму). Эти насадки способствуют нагреву нескольких контактов элемента одновременно.

Рейтинг лучших моделей

В связи с большим разнообразием паяльных станций с феном на современном рынке (как российских, так и зарубежных производителей), пользователю бывает достаточно сложно определиться. Сегодня в нашей статье мы предлагаем вам топ-обзор моделей.

• 858d от Mypovos. Данное устройство характеризуется высоким качеством сборки и стабильной работой. Прибор может осуществлять свою работу в температурном диапазоне от 100 до 500 градусов по Цельсию. Для безопасности пользователя производитель предусмотрел наличие современной технологии безопасного охлаждения.

• 8586 от Newacalox. К важной отличительной черте данного устройства можно отнести стильный и современный внешний дизайн, а также компактные габариты. Устройство потребляет мощность в 700 Вт. Отзывы пользователей свидетельствуют о том, что прежде чем начинать работу с данной моделью в обязательном порядке следует произвести процедуру калибровки.

• Qsunrun 858D. Данное устройство относится к бюджетной ценовой категории, соответственно, его приобретение доступно практически каждому человеку. Станция характеризуется бесшумной работой, которая не доставляет каких-либо неудобств окружающим.

Таким образом, существует огромное количество моделей современных паяльных станций с феном, различающихся не только по своим функциональным характеристикам, но и по внешнему виду. Каждый пользователь сможет приобрести такой прибор, который будет соответствовать его индивидуальным потребностям и желаниям.

Какую выбрать?

На рынке можно найти большое количество моделей паяльных станций (с термофеном, с оловоотсосом, для дома и т. д.). При выборе паяльной станции с феном нужно быть максимально внимательным. Специалисты рекомендуют базировать свой выбор на нескольких ключевых факторах.

• По диапазону регулировки температуры. Необходимый диапазон температуры зависит от того, с какими материалами вы будете работать. Так, для некоторых вариантов будет достаточно 100 градусов, в то время как другие требуют вплоть до 500 градусов.
• По мощности. Мощность – это параметр, на который следует обращать свое первоочерёдное внимание. Особенно данная характеристика важна в том случае, если вы планируете работать с таким чувствительным оборудованием как планшеты или смартфоны.
• Нагревательный элемент.

Сегодня можно найти паяльные станции, в состав которых входят керамические и нихромовые нагревательные элементы. Прежде чем выбирать то или иной вариант, важно ознакомиться с существующими достоинствами и недостатками. Например, керамические устройства очень быстро нагреваются, но могут растрескаться, так как являются очень чувствительными по отношению к неравномерному увеличению температуры. Нихромовые нагревательные элементы пригодны только для редкого использования. Таким образом, более предпочтительными являются керамические вариации.

Кроме перечисленных выше, важное значение имеют такие показатели:

• наличие дополнительных насадок;
• напряжение;
• эргономика и внешний дизайн;
• стоимость;
• производитель;
• место покупки;
• отзывы потребителей.

Как пользоваться?

Прежде чем использовать устройство, важно ознакомиться с инструкцией по эксплуатации. Данный документ является неотъемлемой частью стандартной комплектации. В нём подробно описано, как правильно работать с паяльником, как паять те или иные материалы (например, как осуществлять работу с использованием радиоэлементов), как использовать различные дополнительные элементы (насадки, штатив, держатель, флюс для пайки), как откалибровать устройство, как осуществить такой процесс как распиновка и так далее.

Важной частью руководства для пользователя является техника безопасности. Данные правила и принципы следует соблюдать в обязательном порядке, чтобы сберечь своё здоровье.

Кроме того, документ содержит в себе раздел, в котором подробно описано, что нужно делать пользователю в случае поломок (например, перегрева).

В следующем видео представлен обзор паяльной станции LUKEY 852 с феном.
