Переключатель фаз автоматический трехфазный для чего нужен

Работа автоматического и ручного трехфазного переключателя фаз

Компания энергосбыта делает все возможное, чтобы потребители получали качественную энергию. Однако большое число потребителей, пользующихся одним источником, приводит к тому, что расход энергии происходит неравномерно. Это является причиной резкого или плавного падения напряжения. Чтобы минимизировать последствия действий потребителей, используют автоматический переключатель фаз (ПФ).

Устройство переключателя фаз

Сразу надо отметить, что переключатель никак не влияет на качество энергии, для этой цели служат блок бесперебойного питания, генераторы, аккумуляторы и тому подобное. Сам ПФ лишь выбирает из трех фаз ту, что наиболее подходит для работы. Из этого вытекает вывод: использование переключателя возможно только при наличии минимум двух фаз. Там, где подключена только одна фаза, от установки ПФ ничего не изменится.

Переключатели можно разделить на две группы:

• ручного управления;
• автоматического управления.

Электропереключатель устанавливается после счетчика, поэтому если стоит однофазный счетчик, его придется менять на трехфазный. Потребляемая мощность не меняется, тариф остается тем же, следовательно, затраты на установку нового счетчика будут связаны только с его стоимостью и ценой установки, а также с подводом дополнительных фаз.

Использование ручного типа

В качестве ПФ ручного типа может использоваться трех- или четырехпозиционный кулачковый тумблер. Принцип действия ручного переключателя фаз сводится к поочередному включению пар контактов.

Они выпускаются двух видов:

• в корпусе;
• бескорпусные.

Переключатель состоит из вращающегося штока, на котором находится один или несколько кулачков. Для фиксации положения имеется стопор. Используется несколько пар контактов:

• подвижные;
• неподвижные.

Для возврата в исходное положение подвижные контакты имеют пружину. Сами контакты обычно покрываются слоем серебра, которое выдерживает большие температуры. Это необходимо для того, чтобы при размыкании больших токов, контакты не подгорали и не выходили из строя.

Работает выключатель следующим образом: при вращении вала кулачок через изоляционные штанги замыкает одну пару контактов. Дальнейшее вращение приводит к тому, что первая пара размыкается, а вторая замыкается. В некоторых конструкциях имеется положение, когда все контакты разомкнуты. Такое положение называется «выключено» и обозначается «0».

В других конструкциях штангу двигает не кулачок, а выемка. Позицию, при которой одна из пар контактов замкнута, обозначают цифрой 1,2 и так далее. Как правило, на выключателе показана схема контактов и последовательность их замыкания.

Автоматическое управление

Предприятия выпускают трехфазный автоматический переключатель фаз в огромном количестве. На что следует обращать внимание при покупке? В первую очередь на коммутирующий ток. Это максимальный ток, который это устройство способно разрывать. Ведь переключения происходят без снятия нагрузки. Какой ток используется в помещении, можно определить по автоматам, которые стоят перед счетчиком (если счетчик давно уже не меняли, то после него).

Второе, что поможет реализовать свои предпочтения в настройке, — это способ индикации. По этому признаку приборы можно разделить на:

• светодиодные;
• жидкокристаллические.

В первом случае индикация производится с помощью светодиодов, цвет свечения различный, но чаще зеленый. Устанавливаются на входе каждой фазы, тем самым показывая, какая фаза используется в настоящий момент. Жидкокристаллическое табло позволяет, кроме всего прочего, следить за фактическим напряжением.

Работает автоматический трехфазный переключатель следующим образом: все подключенные источники тока находятся под постоянным контролем, измеряется величина напряжения. Как только показания основной линии выходят за пределы установленных величин, переходит переброс нагрузки на резервную фазу.

Наблюдение за основной линией продолжается, и после того как ее показания придут в норму, происходит обратный переброс нагрузки. Для коммутации нагрузки используются магнитные пускатели, их еще называют реле переключения фаз.

Способы применения и меры предосторожности

Ручные и автоматические переключатели несколько отличаются по своему назначению. Если в доме электроприборы защищены от сильных скачков напряжения, а исчезновение тока не приведет к серьезным последствиям, то можно смело использовать ручной ПФ.

Такое устройство намного дешевле. Оно более надежно, потому что гарантированно не сможет подключить сразу две фазы. По конструкции может быть замкнута только одна пара контактов. Видимый разрыв контактов также способствует однофазному подключению. Фиксаторы не позволят произойти самопроизвольному переключению. Может переключать довольно мощную нагрузку.

Недостатком является то, что для переключения необходим сам человек. Но хуже всего то, что нагрузка не имеет никакой защиты от перенапряжения. Даже если в доме находятся люди, они не смогут достаточно быстро обесточить дом или квартиру, а результатом может стать сгоревший электроприбор.

Автоматический переключатель полностью берет на себя контроль и решение по переключению. Человек не всегда может заметить перенапряжение, автомат же делает это молниеносно. Переключает он тоже намного быстрее человека.

К недостаткам можно отнести дороговизну. Впрочем, более серьезным недостатком является то, что во время грозы прибор может выйти из строя. Полупроводниковые детали, входящие в электронную схему, очень подвержены электромагнитному влиянию. Это может привести к нарушению работы всей конструкции.

Опасно самому создавать автоматический переключатель без должного знания электротехники и электроники. Это может быть опасно не только для электроприборов и сети в целом, но и для жизни человека.

Схема подключения автоматического электронного трехфазного переключателя фаз

Доброго времени суток, с вами инженер Рик! В этой статье я объясню, что такое автоматический электронный трехфазный переключатель фаз. Кроме этого, расскажу, как выбрать прибор, о схемах подключения этого устройства, принципе работы.

Автоматический электронный переключатель фаз или ПЭФ

На производстве или в быту наверняка найдется оборудование, отключение которого нежелательно, а в некоторых случаях даже опасно. Например, электродвигатели конвейерной ленты или система видеонаблюдения частного дома. Поэтому для бесперебойного питания этого оборудования следует применять особый подход. Как правило, только установкой аккумулятора здесь не обойтись.

Ситуацию, когда требуется бесперебойное подключение, можно решить неоднократно испробованным способом — установить преобразователь трехфазной сети в однофазную с возможностью переключения между тремя входящими фазами. При этом не обязательно, что все три фазы будут от одного источника питания. Это может быть общая сеть и два генератора.

Автоматический электронный трехфазный переключатель нужен для подключения и последующего переключения между фазами оборудования, работающего от одной фазы. Представленный прибор постоянно измеряет параметры активной фазы и в случае ее отклонения или отключения выполняет автоматический переход на другую, которая максимально отвечает запрограммированным значениям.

Важно
Если ни одна из подведенных фаз не отвечает заданным характеристикам, прибор отключит подачу на нагрузку. В результате питаемое оборудование будет полностью защищено от скачков, падений или отсутствия напряжения в сети.

Как выбрать ПЭФ

Автоматический электронный переключатель фаз относится к устройствам защиты, поэтому его выбор следует делать на основе расчетов. Инженер Рик советует обратить внимание на следующие моменты:

• Предельный рабочий ток
  Чем выше этот параметр, тем более мощное оборудование можно подключить к прибору. Однако здесь нужно учитывать, то от этого напрямую зависит стоимость переключателя фаз. Например, для бытовых потребителей будет вполне достаточно купить электронный переключатель фаз ПЭФ-301 с рабочим током до 16 А.
• Опции регулирования переделов нагрузки
  Недорогие ПЭФ не обладают функциями настройки верхнего и нижнего порога срабатывания на переключение или отключение, эти параметры фиксированы и заданы производителем. У более продвинутых моделей такая возможность предусмотрена, что позволяет пользователю настроить работу прибора под свои нужды.
• Варианты индикации
  Есть модели, у которых для индикации состояния используются разноцветные светодиоды. В зависимости от того, какая лампочка горит или мерцает, и выполняется индикация текущего режима работы прибора. Более дорогие изделия могут комплектоваться дисплеем, на котором с высокой точностью отображается напряжение или другие параметры используемой фазы.
• Функциональные возможности
  Кроме переключения между фазами, есть модели автоматических электронных переключателей фаз, которые обладают функциями задержки срабатывания, возможностью возврата на основную фазу, порогом срабатывания. Наличие этих дополнительных опций существенно расширяет возможности прибора и позволяет выполнить максимально точную настройку для гарантированной защиты работающего оборудования.

Важно
Наличие дополнительных функциональных возможностей напрямую влияет на размер корпуса реле выбора фаз, что следует обязательно учесть, чтобы не получилось так, что имеющаяся щитовая не сможет вместить прибор.

Способы и инструкция подключения

На примере ПЭФ-301 разберем способы монтажа, и как выполнять подключение автоматического реле фаз. Хочу обратить ваше внимание, если общая мощность подключаемого к прибору оборудования не превышает 3,5 кВт или 16 А, его питание может осуществляться непосредственно от реле. В случае превышения этого параметра подключение нагрузки к ПЭФ-301 выполняется через контактор.

Конструкция представленного автоматического трехфазного переключателя фаз предусмотрена возможность настройки порога минимального и максимального напряжения. Для этого на передней панели ПЭФ-301 имеются соответствующие переключатели, установка которых в нужном положении выполняется до момента подачи напряжения.

Подключение трехфазной сети выполняется посредством клемм L1, L2, L3 и N (заземление). При этом учтите, что L1 является приоритетной для прибора фазой, поэтому переключение на другую выполняется только в ситуациях, если она не отвечает запрограммированным настройкам. Скорость срабатывания — 0,2 с. Когда на приоритетной фазе напряжение выравнивается, прибор автоматически переключается на нее.

Примечательно, что пользователь может самостоятельно задать выдержку времени (от 5 до 200 секунд) на переход на основную фазу. Если необходимо отключить режим приоритетной фазы, достаточно перевести переключатель ТВ на символ бесконечности.

При работе с реле переключения фаз ПЭФ-301 важно учитывать, что прибор сразу срабатывает на переключение фазы или отключение, если был превышен верхний порог напряжения, и выдерживает 12 секунд при его снижении ниже установленного пользователем значения.

Итог

Как видите, автоматический электронный переключатель фаз является незаменимым устройством, когда возникает вопрос бесперебойного энергоснабжения важных узлов электрической схемы. В зависимости от выбора конкретной модели прибора, вы сможете не только защитить оборудование, но и проконтролировать в реальном времени параметры подаваемого питания.

�� Подписывайтесь на Elec.ru. Мы есть в Телеграм, ВКонтакте и Одноклассниках

Пожаловаться

Информация о компании

ООО «Научно-техническая компания Приборэнерго» — предприятие, в основе деятельности которого лежит научный подход и применение современных технологий при создании оборудования. Организация образована в 2016 году в г. Чебоксары. «НТК Приборэнерго» специализируется на выпуске изделий для шкафов РЗА. Кроме этого, компания занимается изготовлением низко- и высоковольтных устройств.

Читайте также
7 февраля 2018 г. 14:49
Автоматический переключатель фаз ФиФ. Устройство и включение
13 августа 2015 г. 20:55
Автоматические и ручные переключатели фаз
16 ноября 2022 г. 17:37
Концевые выключатели: виды, устройство и принцип работы
29 сентября 2021 г. 14:35
Схема подключения реле контроля напряжения трёх фаз
18 сентября 2015 г. 2:00
Как выбрать автоматический выключатель
14 июня 2015 г. 15:49
Выбор автоматического выключателя
Новости по теме
Новинки на складе RU Electronics — автоматические выключатели RUICHI
4 октября 2022 г. 11:31
Тройник IEK — подключение сразу нескольких электроприборов
29 сентября 2022 г. 12:36
СПЕЦЭЛСЕРВИС представляет автоматические выключатели серии ВА-9 «Меандр»
20 января 2020 г. 16:49
Новое трехфазное реле напряжения от компании «Евроавтоматика ФиФ» на 3х63 ампера!
26 ноября 2019 г. 10:53
Новые кулачковые переключатели EKF — больше возможностей для надежной коммутации
16 января 2019 г. 9:06
Автоматические выключатели в АВК-Энерго!
7 сентября 2007 г. 21:53
Объявления по теме

ПРОДАМ: Автоматический переключатель фаз PS-10A, PS-40A, PS-63A (DigiTOP)

Предлагаем Вам информацию по переключателям фаз. Автоматический переключатель фаз Нарушение стабильности электросети (скачки напряжения) — частая причина поломки бытовой, компьютерной и промышленной техники. Чтобы обеспечить надежную защиту оборудования, следует купить и использовать в сети автоматический переключатель фаз. Такое приобретение — минимальная цена устранения серьезных рисков для техники и объектов, на которых она установлена. Принцип действия устройств заключается в контроле наличия напряжения и его симметрии (соответствия нормативным параметрам). Внедренный в сеть переключатель постоянно отслеживает функционирование одной из находящихся под нагрузкой фаз, если ее напряжение выходит из заданного диапазона, автоматический прибор переводит потребителя на другую линию трехфазной сети. Причем электронное устройство делает это самостоятельно, без участия человека, важно лишь изначально правильно настроить микроконтроллер. Предлагаем приобрести переключатели фаз автоматические трехфазные DigiTOP PS-63A. Модель предназначена для питания однофазной нагрузки 220/230 В 50 Гц от одной из линий трехфазной сети бытового или промышленного назначения. Коммутацию выхода на нагрузку выполняет электромагнитное реле. Пользователь может запрограммировать: разрешенные пределы переключения/отключения по напряжению; приоритетную фазу; время задержки по трем параметрам — включению, переключению на резервную линию, перед возвратом на приоритетную фазу. Модель DigiTOP PS-63A разработана на базе современных микропроцессоров, за счет чего у переключателя фаз масса преимуществ: миниатюрность и малый вес; простота конструкции, настройки и установки; питание от контролируемых фаз; работа в режиме самовозврата — после отключения нагрузки она возобновляется, как только параметры напряжения возвращаются к заданным; надежность, возможность использовать переключатель для защиты ответственного оборудования; элементарность отслеживания показаний — данные всех фаз отражаются.

Смолич Елена · НПК Электроэнергетика · Сегодня · Россия · Московская обл

ПРОДАМ: Электронный переключатель фаз ПЭФ-320 и блок ПЭФ-321 АВР

Новинки нашего ассортимента — обратите Ваше внимание. Автоматический переключатель фаз — устройство, выполняющее функцию защиты от перенапряжения, контроля наличия и качества напряжения на фазах. Устройство автоматически производит выбор ближайшей по приоритету фазы и подключает к ней однофазную нагрузку. Используется автоматический переключатель нагрузки в промышленной и бытовой сфере, где необходимо питание однофазной нагрузки от трехфазной 4-х проводной сети. Таким образом, не допускаются колебания напряжения в сети и обеспечивается бесперебойное питание ответственного однофазного потребителя. Универсальный автоматический электронный переключатель фаз ПЭФ-320 предназначен для питания промышленной и бытовой однофазной нагрузки 230 В 50 Гц от трехфазной четырехпроводной сети (3×400+N) с целью обеспечения питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети. В зависимости от наличия и качества напряжения на фазах ПЭФ-320 автоматически производит выбор ближайшей по приоритету фазы в пределах установок, заданных Пользователем, и подключает к ней однофазную нагрузку. Возможно подключение к одной из фаз электрогенератора, инвертора. Пороги минимального и максимального напряжения задаются Пользователем. Дополнительные характеристики: Тип: Переключатель фаз Индикация: светодиоды Подключение пускателей: Нет Максимальный коммутируемый ток: 16 А Габаритные размеры: 90,2×36×64,5 мм Масса: не больше 0,15 кг Гарантия: 10 лет БЛОК УПРАВЛЕНИЯ ТРЕХФАЗНЫМ АВТОМАТИЧЕСКИМ ВВОДОМ РЕЗЕРВА ПЭФ-321 АВР Изделие предназначено для работы в составе шкафов управления автоматическим включением резервного питания в системах бесперебойного электроснабжения. 321 АВР управляет автоматическим переходом с основного трехфазного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз.

Смолич Елена · НПК Электроэнергетика · Сегодня · Россия · Московская обл

ПРОДАМ: Дифференциальные выключатели

Дифференциальные автоматические выключатели — это комбинированные электротехнические аппараты, совмещающие две защитные функции: автоматического выключателя (на случай короткого замыкания или превышения подключенной нагрузки) и отключение питания при наличии тока утечки (пробой изоляции или поражение человека током). Данное изделие достаточно популярно и широко используется в бытовых и производственных цепях электроснабжения. На современном рынке электротехнических изделий имеется широкий выбор автоматических выключателей дифференцированного типа. Их типы определяются видом и уровнем тока утечки, назначением (сеть 220В или 380В), уровнем максимального тока защиты. Также есть вариации с электромеханическим управлением и электронным. Наша компания с 2005 года профессионально решает задачи на электротехническом рынке в области поставок низковольтного оборудования партнерам по всей России. Сегодня «Элснаб» является крупнейшим дистрибьютором и сервис-партнером чешского завода OEZ (Siemens AG) в России. Наши технические специалисты проводят обучающие семинары и презентации по всему оборудованию, осуществляют полную техническую поддержку и сервисное обслуживание. Электротехническое оборудование «Элснаб» приобретают крупнейшие предприятия и организации страны, работающие в различных отраслях хозяйства: электроэнергетике, атомной, лесной и химической промышленности, агропромышленном комплексе, машиностроении и судостроении, сферах связи и IT. Тщательно продуманная логистика, высокий сервис, надежные поставки, оперативная обработка клиентских запросов — все эти исключительные качества «Элснаб» помогают нашим партнерам реализовать крупные проекты и решать важные задачи в области электротехники. Благодаря собственному складу и сотрудничеству с ведущими транспортными компаниями, мы обеспечиваем быструю отгрузку и высокую скорость поставок в любой регион страны.

Отдел продаж · Элснаб · Вчера · Россия · г Москва

ПРОДАМ: Переключатель кулачковый ПКУ-3, ПКУ3-11, ПКУ3-12, ПКУ3-14, ПКУ3-54, ПКУ3-58

Переключатели кулачковые универсальные ПКУ-3-11, ПКУ3-12, ПК-3-14, ПКУ3-54, ПКУ-3-58 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой 50, 60 Гц напряжением от 24В до 500В и постоянного тока напряжением от 24В до 220В. Переключатели могут быть использованы на морских судах транспортного и промыслового флота и речных судах внутреннего и смешанного плавания, в сельскохозяйственном производстве, а также для машин напольного безрельсового электротранспорта. Список переключателей ПКУ3-11 А0102 ПКУ3-11 А2004 ПКУ3-11 А4037 ПКУ3-11 И3090 ПКУ3-11 С0102 ПКУ3-11 С1001 ПКУ3-11 С2001 ПКУ3-11 С2015 ПКУ3-11 С2071 ПКУ3-11 С3002 ПКУ3-11 С3084 ПКУ3-11 С6003 ПКУ3-11 С6026 ПКУ3-11 У4041 ПКУ3-11 У4043 ПКУ3-11 Ф3004 ПКУ3-11 Ф3074 ПКУ3-11 Ф6019 ПКУ3-12 X6006 ПКУ3-12 А0102 ПКУ3-12 А2001 ПКУ3-12 А2015 ПКУ3-12 А2024 ПКУ3-12 А4037 ПКУ3-12 А4042 ПКУ3-12 А8021 ПКУ3-12 Д3097 ПКУ3-12 Е3024 ПКУ3-12 Ж0101 ПКУ3-12 Ж1203 ПКУ3-12 Ж2001 ПКУ3-12 И0101 ПКУ3-12 И0103 ПКУ3-12 И2037 ПКУ3-12 И2059 ПКУ3-12 И2080 ПКУ3-12 И3090 ПКУ3-12 И4067 ПКУ3-12 И4076 ПКУ3-12 М6016 ПКУ3-12 С0102 ПКУ3-12 С1001 ПКУ3-12 С1601 ПКУ3-12 С2001 ПКУ3-12 С2006 ПКУ3-12 С2015 ПКУ3-12 С2018 ПКУ3-12 С2024 ПКУ3-12 С3030 ПКУ3-12 С4032 ПКУ3-12 С4037 ПКУ3-12 С4064 ПКУ3-12 С4086 ПКУ3-12 С6022 ПКУ3-12 С8012 ПКУ3-12 У3080 ПКУ3-12 Ф2035 ПКУ3-12 Ф3025 ПКУ3-12 Ф4031 ПКУ3-12 Ф4098 ПКУ3-12 Ф6011 ПКУ3-14 А3001 ПКУ3-14 Д2043 ПКУ3-14 С2001 ПКУ3-14 С4019 ПКУ3-14 Ф2057 ПКУ3-54И 0101 ПКУ3-54И 0102 ПКУ3-54С 3031 ПКУ3-58Б 0103 ПКУ3-58И 0101 ПКУ3-58И 0103 ПКУ3-58И 0115 ПКУ3-58И 2037 ПКУ3-58И 2059 ПКУ3-58С 2001 ПКУ3-58С 4019 ПКУ3-58С 4037 ПКУ3-58С 6045

Шепелева Елена · ООО ТД «ЭЛКОНТ» · Вчера · Россия · Чувашская республика — Чувашия

КУПЛЮ: Автоматические выключатели срочно !

Закупаю на постоянной основе Автоматические выключатели тип АВМ, АВ2М, ВА, Электрон -Э06, Э16, Э25, Э40 Контакторы, пускатели, реле, Стационарные, вакантные, с ручным и с электро приводом. в любом состояние можно даже на з/п. и и не ограниченном количестве по разумной цене. Самовывоз по всей РФ г. Липецк

Богданов Арсений · ООО «Приоритет» · 17 января · Россия · Липецкая обл

• ВКонтакте
• Однокласники
• Facebook
• Twitter
• Telegram
• Pinterest

Электрик

Потребители часто задумываются над повышением качества и надежности напряжения в сети, а также защиты от непредвиденных и опасных отключений и колебаний сетевого напряжения.

Существует целый класс устройств предназначенных для устранения таких проблем, разные способы, самодельные и ручные, но существуют приборы призваны в автоматическом режиме следить за всевозможными изменениями.

В электрике существует такое понятие как АВР — автоматический ввод резерва. Такие устройства призваны автоматически переключаться на вторую линию или резервное питание, если основная линия обесточивается.

В роли второй линии может быть:

• одна из фаз трехфазной сети
• линия бензинового или дизельного генератора (с авто запуском)
• ветрогенератор или солнечная панель с контролером заряда и аккумуляторными батареями
• аккумулятор с автоматической зарядкой от сети

Такое устройство для домашней реализации подобных функций, называется — автоматический переключатель фаз (АПФ)
Прибор имеет 3 ввода для подключения трехфазной сети или трех разных источников напряжения, выход в устройства однофазный, два контакта — фаза и ноль.
С помощью механического реле и специальной микропроцессорной электронной платы устройство в автоматическом режиме определяет наиболее подходящую фазу и питает свой выход от такой линии.

Какой же принцип работы устройства?

В большинства устройств линия ввода трехфазная, поэтому на ввод подключают три фазы (L1, L2, L3)
Основной и приоритетной считается — L1, а две остальные — резервные и если на первой фазе происходит ухудшения качества напряжения или напряжение полностью пропадает, выход сразу же переключается на другую линию которая качеством напряжения наиболее оптимальна.

Технически такое устройство не представляет ничего сложного, его можно повторить с помощью релейных модулей, но такой вариант займет намного больше места в электрощитке и к тому же не все параметры возможно будет контролировать.
Во-вторых чем больше отдельных частей и модулей разных производителей тем больше шанс неработоспособности устройства АПФ в целом.
Удобней всего применять готовое устройство АПФ.

Прибор работает по такому принципу что одновременно может быть включено лишь одно из трех реле. Плата устройства определяет приоритетность автоматически и для потребителя такое переключение практически незаметно.

Как показывает практика, самым востребованным вариантом является АПФ на две линии с разнообразными функциями защиты и контроля напряжения. Отдается предпочтение конкретно устройствам резервного питания и дополнительной функцией формирования сигнала запуска бензогенератора.
Помимо этого есть модели со встроенным реле напряжения и индикации на каждой линии отдельно, где можно самому настраивать пороги сработки по максимуму и минимуму.

Схема подключения автоматического переключателя фаз

Стандартной схемой подключения считается «прямая» схема в которой выходные фазы после устройства соединяются перемычками, но недостатком такого варианта будет мощность, она будит ограничена мощностью устройства (встроенным в него реле) и как правило это не больше 3.5 кВт, что согласитесь очень мало для большого дома.

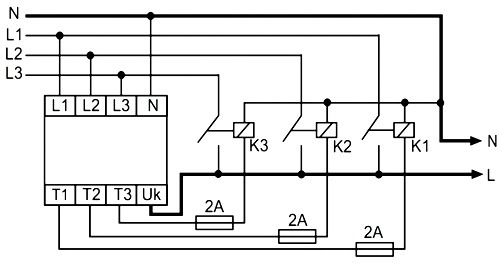

Поэтому если предполагается большая нагрузка, применяют вариант схемы с тремя магнитными контакторами. Принцип работы такой, что АПФ управляет контакторами, а они в свою очередь уже коммутируют силовую часть схемы.

Переключатель фаз. Виды и работа. Применение и как выбрать

Переключатель фаз предназначен для надежной работы электропитания и резервного снабжения электроэнергией. Городские энергораспределительные сети не всегда поставляют качественный ресурс. Из-за резких перепадов напряжения любой электроприбор может выйти из строя. С помощью переключателей фаз обеспечивается бесперебойный режим функционирования приборов и оборудования во время колебания напряжения.

Виды устройств

Условно переключатель фаз можно разделить на две большие группы:

• Автоматические— в зависимости от показателей напряжения автоматически происходит переключение на другую линию, когда действующая не справляется с нагрузкой и не может нормально работать. Микропроцессорное цифровое устройство произвольно выбирает сетевую фазу. Приоритетной может быть любая фаза.

• Ручные— необходимый режим выбирается вручную. Компактный прибор работает под постоянным контролем и наблюдением данных электрической сети. Специфика работы зависит от количества и качества напряжения на фазах. С помощью прибора выбирается оптимальная фаза и подается питание.

Функции прибора

С помощью переключателя фаз регулируются верхние и нижние параметры напряжения. Предварительно делается настройка прибора. Особое внимание требует установка верхнего показателя. Если установить завышенные значения, возможен перегрев внутренней проводки. Заниженный уровень влечет постоянные срабатывания переключателя.

Устройство имеет функцию времени возврата. Через определенный промежуток времени проверяется основной источник питания. Если показатели в норме, делается обратный переход на предыдущее место. Либо через установленный промежуток вновь проверяется напряжения. Процесс продолжается до тех пор, пока в сети не восстановится нормальное напряжение. Диапазон времени устанавливается специалистом.

Когда напряжение пропадает на всех фазах, срабатывает функция времени включения. Промежуток также настраивается перед началом эксплуатации прибора.

Принцип действия

Устройство во время работы выбирает фазу, которая соответствует допустимому показателю напряжения. Прибор всегда подключает нагрузку к той фазе, которая находится в пределах нормы.

Современные приборы управляются микроконтроллерами:

• Они анализируют напряжение.
• Управляют электромагнитными реле.
• Отображают данные на цифровых индикаторах.

Переключатель и линии необходимо защищать автоматическими выключателями. Если напряжение находится в пределах нормы, к одной из фаз происходит подключение. Можно включить режим приоритетной фазы, к которой будет подключаться нагрузка.

Если при включенном режиме на приоритетной фазе напряжение выйдет за установленные пределы, прибор переключает нагрузку на следующую фазу. После возврата напряжения в установленные пределы, через определенное время задержки возврата прибор переключает нагрузку обратно.

Цифровой переключатель фаз управляется микроконтроллером, который анализирует напряжение:

• Отображает данные на цифровых индикаторах.
• Управляет электромагнитными реле.

На индикаторах переключателя фаз отображается действующее напряжение по каждой фазе. Предварительно можно включить режим приоритетной фазы, в которой будет подключаться нагрузка.

Если данный режим не включать, нагрузка сама подсоединится к первой фазе. При включенном режиме напряжение на приоритетной фазе может выйти за установленные пределы. Прибор переключит нагрузку на следующую фазу.

После возврата напряжения на основную фазу, через заданное время задержки возврата прибор переключит нагрузку обратно. Если режим основной фазы выключен, то питание нагрузки первоначально осуществляется от первой фазы.

Во избежание ложных отключений при переключений пускового тока или напряжение текущей фазы кратковременно ушло вниз, но остается больше 120 V, переключение можно настроить с временной задержкой.

О том, что напряжение вышло за установленные пределы, оповестит мигающий индикатор. Нагрузка будет запитываться от другой фазы. При выходе напряжения за пределы нормы на всех трех фазах прибор отключает нагрузку до нормализации какой-либо из фаз.

Настройка параметров

При нажатии на кнопку отображается значение верхнего предела отключения. Изменить значение можно с помощью кнопок вверх или вниз. При последующем нажатии отобразится значение нижнего предела отключения, которые тоже можно изменять.

• Выбирается режим приоритетной фазы.
• Время задержки первого включения в секундах.
• Задержку возврата на приоритетную фазу.
• И время задержки переключения по нижнему пределу выше 120 вольт.

Для сброса всех значений на заводские установки нажимается соответствующая кнопка. На индикаторе высветится предупреждение и начнется обратный отсчет времени, затем произойдет сброс. Стабильность работы прибора, в большей степени, зависит от правильной настройки.

Применение

Переключатель фаз используется в промышленном и бытовом оборудовании для подачи питания и защиты от повышенного или пониженного напряжения.

Область использования:

• Освещение.
• Автоматика газового котла.
• Компьютерные сети и серверы.
• Сигнализация и прочие объекты.

Преимущественно используются в трехфазной сети с выходом на одну фазу. Сверху подключается три фазы и ноль. Внизу находится соединительная шина с отходящей фазой. От нее запитывается нагрузка и ноль. Переключатель и линии необходимо защищать автоматическими выключателями.

Как выбрать

Прежде, чем приобрести прибор, надо хорошо понимать, где планируется установка, и какие функции будут возлагаться. Одно дело – установка оборудования на производстве, другое – для домашнего потребления электричества.

Электронные автоматы с микропроцессором имеют герметичные реле с отдельным управлением, мощностью 40 — 80 A. Во время перебоя напряжения определяется фаза и подается на выход. Выпускаются они от недорогих с ограниченными возможностями (ПФ-40А) до модернизированных (DigiTOP).

У потребителя большие возможности в плане выбора. Одни ценят новейшие изобретения, другие – приверженцы простых, но надежных и проверенных временем.

Достоинства и недостатки

Автоматический переключатель фаз обладает большой точностью и надежностью. Благодаря внутренней блокировке исключается залипание контактов реле. Самостоятельно, без участия пользователя контролирует напряжение и выбирает наиболее подходящую фазу.

Наряду с положительными качествами, требуется максимальная точность в настройке и подключении. Если все сделано правильно, безопасный электрический ток долгое время будет защищать приборы и устройства от перебоев напряжения.

Ручной переключатель, в основном, используются в местах, где можно обойтись без большого напряжения. Из достоинств можно выделить:

• Устойчивость к перегрузкам.
• Имеет небольшие размеры.
• Относительно невысокая стоимость.
• Удобный и простой в использовании.
• В некоторых конструкциях можно применять, как выключатели.

Недостатки

Приборы должны находиться под контролем. Ручное переключение всегда предполагает присутствие человека.

Автоматический переключатель фаз в загородных домах

Проблема частых перебоев электроэнергии, а также поставки некачественного ресурса в загородных домах решается установкой и наладкой щитка с автоматическим переключением фаз и ручным вводом резерва.

Сборка предполагает:

• Автоматическое переключение на исправную фазу от трехфазного ввода и питание однофазных потребителей.
• Ручное переключение с питания города на генератор.
• Защита трехфазных потребителей при исчезновении одной из фаз.

Автоматический переключатель фаз управляет включением одного из трех магнитных реле. В зависимости от того, какая фаза исправна, переключатель включает соответствующий пускатель. На выходе силовые контакты магнитного пускателя соединены. Подключается однофазная нагрузка.

В нормальном режиме, когда исправны все три фазы, задействована только одна фаза. Это единственный минус схемы. Несколько неразумно использовать трехфазный ввод в качестве только одной фазы. Вариант оправдывает себя на случай аварии. Для модернизации схемы предполагается автоматический переключатель фаз с приоритетом первой фазы.

Когда произошла неисправность в первой фазе, происходит переключение на другую фазу, как только неисправность устранилась, снова включается первая фаза. Для реализации проекта используется реле в модульном исполнении со светодиодами. Регулятор устанавливает время реакции срабатывания по нижнему и верхнему порогу.
