Как крепить din рейку к монтажной панели

Как крепить дин рейку на монтажную панель. DIN-рейка —, что это

Как крепить дин рейку на монтажную панель. DIN-рейка —, что это

Если говорить о том, что это такое, то дин рейка — металлический профиль с элементом электротехники. Они отличаются по своему весу и материалу, однако размер всегда один. Отличаться может только длина реек в зависимости от того, где она будет закреплена, но не ширина.

Обусловлено ее использование в первую очередь удобством, потому что все модули сейчас стандартизированы, а значит могут быть закреплены на любую дин-рейку. Использование старых типов щитков в данном случае неактуально из-за отсутствия у них соответствующих размеров и опасности ввиду устаревших комплектующих.

Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал — алюминий или сталь, оцинкованная или нержавеющая. Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам.

Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.

Профилей выпускается три.

• Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.

• C-образный. На них ставятся аппаратные зажимы, клеммные колодки.

• G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.

Дин рейка.

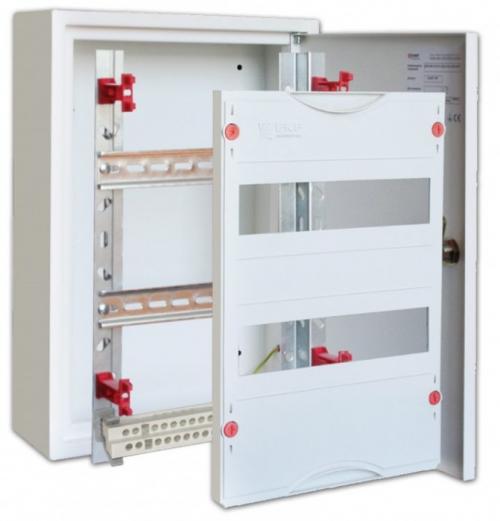

Оцинкованная перфорированная DIN-рейка с закреплёнными на ней устройствами

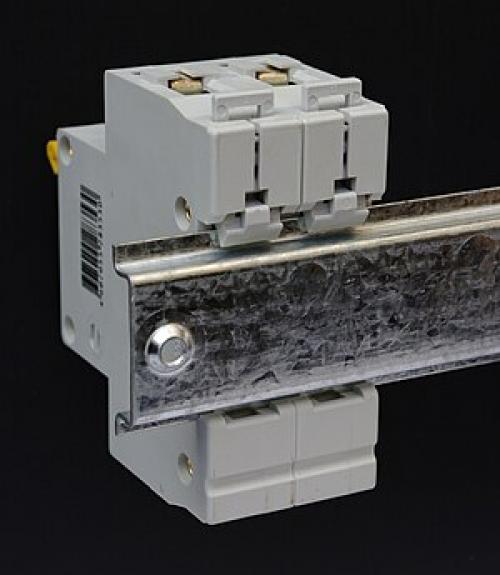

Вид сзади. Сверху установленных устройств видны петли, оттянув которые, можно снять устройства с рейки

DIN -рейка — обобщённое название металлического профиля, применяемого в. В зависимости от требований (вес, прочность, сила тока, проводимого через клеммы заземления) выпускается либо стальная гальванизированная, либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также существуют варианты с предварительной насечкой для облегчения разделки на определённую длину.

Выпускается в нескольких разновидностях, именуемых по схожести вида профиля с буквой латинского алфавита.

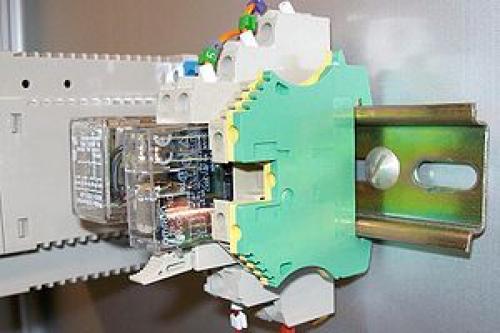

Используется для крепления различного модульного оборудования (,и др.) в, шкафах или установочных коробках. Использование реек вкупе с минимизацией элементов, применяемых в электротехнических изделиях, привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными.

Как крепить din рейку к монтажной панели. Уро. Вставка DIN-реек и кабельных каналов на монтажную панель

Как крепить din рейку к монтажной панели. Уро. Вставка DIN-реек и кабельных каналов на монтажную панель

Продолжаем изучать инструменты для создания чертежей монтажных панелей. Данный урок посвящен инструменту DIN-рейка, предназначенному для построения кабельных каналов (коробов) и DIN-реек на чертежах монтажных панелей.

DIN-рейки и кабельные каналы, обычно, изображаются на чертежах в виде параллельных линий с равноудаленными монтажными отверстиями.

Инструмент DIN-рейка

Инструмент DIN-рейка значительно упрощает задачу автоматического построения подобных объектов, используя удобное средство для описания DIN-реек или коробов и объединяя их составляющие в один блок при размещении на чертеже.

Для вызова команды DIN-рейка необходимо кликнуть по одноименной пиктограмме, расположенной в диалоговом окне Вставить компоновочный образ . Это окно мы изучали в.

После вызова команды DIN-рейка открывается одноименное диалоговое окно, предназначенное для настройки стиля отображения, координат размещения на чертеже, масштаба и размера выбранной из списка DIN-рейки или кабельного канала.

Опции диалогового окна DIN-рейка :

• Отверстия размыкающих контактов или Отверстия НЗ контактов в предыдущих версиях AutoCAD Electrical – отображение крепежных отверстий DIN-рейки или короба.
• Элементы жесткости – отображение кронштейнов на которых крепится DIN-рейка или кабельный канал.
• Нет – крепежные отверстия и кронштейны не отображаются.

Электронная таблица каталожных данных DIN-реек и кабельных каналов

DlN-рейки и кабельные каналы создаются на основании данных электронной таблицы формата Microsoft Excel — wddinrl.xls.

Каждая строка основного листа DIN_RAIL соответствует определенному типу DIN-рейки или кабельного канала. Поля Производитель (MFG) , Каталог (CAT) , Описание (DESC) отображаются в диалоговом окне.

Также для каждого типа DIN-рейки и кабельного канала в файле wddinrl.xls присутствуют свои собственные листы с именами соответствующими каталожным номерам САТ DIN-реек и коробов. Эти листы служат для определения параметров, по которым определяется количество отрезков DIN-реек или коробов, в зависимости от заданной их общей длины. Файл wddinrl.xls обычно расположен в папке: C:\Documents and Settings\\Мои документы\Acade \AeData\Catalogs) .

Каждый сегмент DIN-рейки или кабельного канала создается в виде отдельного блока. Если пользователем была выбрана опция Элементы жесткости каждый кронштейн для крепления также представляет собой отдельный блок. Ко всем из этих блоков добавляются атрибуты AutoCAD Electrical, что позволяет обрабатывать их как компоненты монтажной панели.

После размещения DIN-рейки или кабельного канала на чертеже монтажной панели открывается диалоговое окно Компоновка монтажной панели – Вставить/редактировать компоненты , в котором пользователь может добавить стандартные описания компонентов AutoCAD Electrical, такие как, код функциональной группы и места, номинальное значение, позицию и т.д.

Скрытые части DIN-реек . Как правило графические образы клемм, а также некоторые другие компоновочные образы монтажной панели, предназначенные для размещения на DIN-рейках, содержат объекты, позволяющие скрывать элементы, расположенные под ними. Таким образом, элементы DIN-рейки могут быть скрыты за размещенными на них объектами. Но иногда это правило нарушается, чтобы исправить эту ситуацию, необходимо перейти в панель Главная панель Редактирование и выбрать команду На задний план и применить ее к DIN-рейке.

О методике создания DIN-рейки и кабельного канала отсутствующих в каталоге читайте в нашей статье:.

Установка дин-рейки. Монтаж электооборудования на DIN-рейке

Как-то незаметно в сфере бытового и промышленного электромонтажа наступила новая эпоха – эпоха модульного оборудования . «Модульное» – значит компактное, унифицированное по размерам и простое в монтаже. Ну, с компактностью и унификацией, вроде, все понятно. А простота в монтаже – это что такое?

В тех же квартирных электрощитках сегодня размещается столько различного оборудования! Десятки единиц. Вот и попробуем представить, что каждая такая единица крепится по старинке, винтами.

— берем первый автоматический выключатель,

— размечаем заднюю стенку щитка,

— засверливаем по разметке,

— вставляем винты в корпус выключателя,

— ловим гайками винты с обратной стороны,

— затягиваем винты, придерживая гайки…

Уфф…! Кажись, один автомат с грехом пополам закрепили. Осталось всего ничего: десяток автоматов, пара УЗО и электросчетчик.

Крепим-крепим… Ай-ай-ай! Похоже, что места в щитке немного не хватает. Ведь рассчитать его довольно трудно, а если первый аппарат разместили неудачно, то вся работа уже в любом случае насмарку. Ну, что тут поделаешь – снимаем все, что с таким трудом крепили, откладываем в сторону сверленный-пересверленный щиток, берем новый, побольше, и заново: метим, сверлим, крепим…

Вот примерно такие перспективы ожидали каждого электрика, бравшегося за монтаж и конструирование индивидуального квартирного электрощитка «с нуля», если дело было до появления модульной аппаратуры и универсального средства ее крепежа – DIN-рейки .

Неудивительно, что квартирные щитки тех времен не отличались особым разнообразием: два-четыре автомата или пробки и электросчетчик. Ведь чем больше аппаратов, тем больше труда нужно было вложить в сборку щитка. К тому же крепления винтами сами по себе увеличивают габариты аппаратуры, а, следовательно, и самого щитка.

Зато DIN-рейка, разработанная в Германском Институте Стандартизации (так и зашифровывается – DIN), своим появлением в корне изменила ситуацию. Самый популярный вид DIN-рейки, применяемый сегодня практически во всех квартирных щитках, – это «омега-образный» профиль шириной 35 мм и высотой 7,5 мм.

Отогнутые края – губки – такой DIN-рейки предназначены для удержания аппаратуры, а продолговатые отверстия на основании – универсальная перфорация – для монтажа самой рейки. Выпускается DIN-рейка стандартной длины – 2 метра, но ее, разумеется, можно резать как душе угодно. Материал DIN-рейки – сталь со специальным антикоррозионным покрытием.

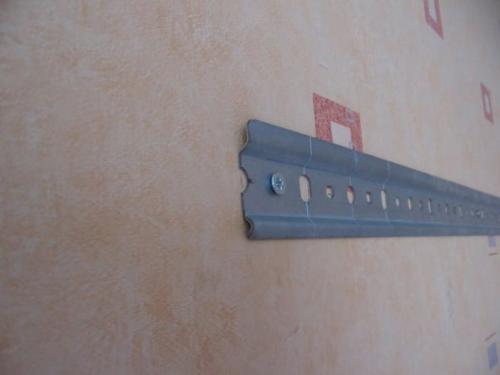

Для того чтобы закрепить DIN-рейку, достаточно лишь двух отверстий на одной горизонтальной линии любой плоской поверхности, например, той же задней стенки квартирного щитка. А уже само оборудование крепится на рейку в любом количестве, насколько хватает длины. Модульные автоматические выключатели, счетчики, УЗО, пускатели, клеммы, различные реле и прочая аппаратура имеет на своем основании специальные зажимы для рейки DIN.

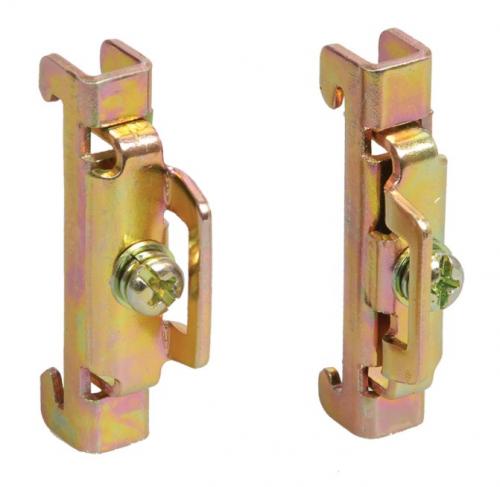

Этих зажимов обычно два или четыре. Верхние из них являются неподвижными и просто ставятся на край рейки, а нижние можно оттянуть с помощью плоской отвертки. Когда аппарат прижат к DIN-рейке, нижний зажим возвращается на свое место либо под действием пружины, либо простым нажатием. Для снятия аппарата достаточно вновь оттянуть нижние зажимы.

После установки всех аппаратов на рейку остается еще одна небольшая проблема: от усилий, вызванных упругой деформацией проводов, аппараты могут немного перемещаться вдоль рейки и даже соскочить с нее. Чтобы этого не происходило, следует применять специальные замки – фиксаторы для DIN-рейки.

Они жестко крепятся по обоим сторонам оборудования на рейку и исключают всякие продольные перемещения. Хотя иногда края рейки просто немного разгибают пассатижами с двух концов. Это, в принципе, также практично, как и фиксаторы, но как-то менее эстетично.

Таким образом, монтаж-демонтаж в электрощитке любого комплекта оборудования при использовании рейки DIN занимает считанные минуты. Это просто похоже на детский конструктор – настолько же легко и даже приятно. Вот за это рейка DIN так и полюбилась всем электромонтажникам, и сегодня она входит в состав практически любого квартирного электрощитка ЩРН или ЩРВ.

Установка автомата на дин рейку. Как правильно подключить устройство

В инструкциях о том, как соединять автоматы в щитах указан перечень инструментов, который понадобится вам для правильного монтажа автоматического выключателя.

В этот список входят:

• Крестообразные и плоские отвертки. Лучше всего выбирать диэлектрические виды отвертки.
• Индикаторные отвертки.
• Монтерские ножи.
• Шуруповёрты, желательно с автономными аккумуляторами.

Для того, чтобы работа прошла быстро и качественно вам нужно использовать качественные инструменты.

В целом, монтаж автомата состоит из нескольких этапов:

• Установка ДИН-реек. Данный процесс не отличается высокой сложностью, главное ровно и правильно вмонтировать рейки в распределительный щит. Для того, чтобы быстро и надежно закрепить рейку, вам понадобится шуруповерт. Перед тем, как установить рейку, вам необходимо сделать разметку места, в которое будет монтироваться рейка, затем необходимо надежно скрепить рейку с металлической поверхностью (лучше всего использовать специальные саморезы – тексы). Стоит отметить, что рейку нужно установить ровно, поэтому необходимо произвести замер уровня с помощью специального инструмента.
• Установка самих автоматов на ДИН-рейки. Данный процесс выглядит очень просто, на всех устройствах есть специальные защелки, с помощью которых и фиксируется автомат на рейке.
• Процесс подключения устройства к электросетям. Автоматы подключаются с помощью проводов, которые зачищаются от изоляционного слоя и отпрессовываются. Затем, нужно соединить провод с устройством и закрепить его специальными болтами, наличие которых предусмотрено всеми производителями автоматов.
• Проверка работоспособности устройства.
• Процесс соединения автоматов. Предусмотрена пара способов данного процесса: соединение автоматов перемычками или с использованием специальных соединительных шин.

Как установить din рейку на монтажную панель

Установка DIN рейки на монтажную панель является важным этапом в процессе создания электрической системы. DIN рейка — это один из основных элементов, на котором крепятся электрооборудование и распределительные устройства. Правильная установка рейки обеспечивает безопасность и эффективность работы системы. В этой статье мы предоставим вам пошаговую инструкцию по установке DIN рейки на монтажную панель.

Шаг 1: Подготовка монтажной панели

Прежде чем приступить к установке DIN рейки, необходимо подготовить монтажную панель. Убедитесь, что панель чистая и гладкая. Если на ней есть посторонние элементы или повреждения, удалите их и исправьте повреждения. Также убедитесь, что выбранное место на панели соответствует требованиям безопасности и удобству использования.

Совет: Для облегчения установки и последующего обслуживания, рекомендуется выбрать место на монтажной панели, которое находится на уровне глаз и легко доступно.

Шаг 2: Расположение DIN рейки

Определите место, где будет установлена DIN рейка на монтажной панели. Установите рейку таким образом, чтобы она была параллельна краю панели и находилась на нужном расстоянии от других устройств или компонентов. Используйте специальные отметки или линейку для обеспечения точного расположения.

Совет: Перед установкой DIN рейки, рекомендуется провести проверку на правильность установки с помощью уровня или инструмента для измерения угла.

Как установить din рейку на монтажную панель: пошаговая инструкция

Установка DIN-рейки на монтажную панель может показаться сложной задачей, но с помощью данной пошаговой инструкции вы сможете выполнить ее без особых проблем.

1. Возьмите DIN-рейку и проверьте, чтобы ее длина соответствовала размеру монтажной панели. Если рейка оказалась слишком длинной, отрежьте ее до нужной длины с помощью пилы или другого инструмента.

2. Поместите рейку на монтажную панель так, чтобы отверстия на рейке совпали с отверстиями на панели. Удостоверьтесь, что рейка находится на нужном расстоянии от верха и низа панели.

3. Используйте отвертку и саморезы или болты для крепления рейки к монтажной панели. Начните с одного конца и равномерно распределите крепежные элементы по всей длине рейки.

4. Проверьте, насколько крепко прикреплена рейка, попытавшись слегка покачать ее в разные стороны. Если она не двигается и крепко фиксирована, значит, установка прошла успешно.

Теперь DIN-рейка надежно закреплена на монтажной панели и готова к использованию. Эта инструкция поможет вам установить рейку без проблем и выполнять различные монтажные работы с помощью нее. Удачи!

Шаг 1: Подготовка инструментов и материалов

Перед тем, как приступить к установке din рейки на монтажную панель, вам потребуется подготовить все необходимые инструменты и материалы. Вот что вам понадобится:

Инструменты:

1. Отвертка или шестигранник (в зависимости от типа крепления).
2. Дрель или отвертка с крестовым шлицем.
3. Ручной нож или проводочный клещи для обрезки рейки.
4. Линейка или измерительная лента для отмерки места установки.
5. Отвертка для регулировки ширины рейки (в случае необходимости).

Материалы:

1. Монтажная панель (стеновая или потолочная).
2. Din рейка необходимой длины.
3. Крепежные элементы (винты, гайки, шурупы).

Убедитесь в наличии всех инструментов и материалов перед началом установки, чтобы избежать задержек в процессе работы.

Шаг 2: Отмерьте необходимую длину рейки

Следующим шагом необходимо определить необходимую длину din рейки перед её установкой на монтажную панель.

1. При помощи измерительной ленты или линейки измерьте длину монтажной панели.

2. Отметьте на рейке необходимую длину, учитывая положение отверстий крепления.

3. Обратите внимание на размеры прокладок или фиксаторов, которые также надо учесть и отметить на рейке.

4. Используйте ножовку или другой инструмент для обрезки рейки до необходимой длины. При необходимости, предварительно обрабатывайте края филировкой или наждачной бумагой.

5. Проверьте точность отмеренной длины, убедитесь, что рельса правильно совпадает с размерами монтажной панели.

Важно помнить, что точность измерений и обрезки рейки является основой для надежной установки на монтажную панель.

Пункт	Действие
1.	Измерьте длину монтажной панели при помощи измерительной ленты или линейки.
2.	Отметьте на рейке необходимую длину с учётом положения отверстий крепления.
3.	Учтите размеры прокладок или фиксаторов и отметьте их на рейке.
4.	Используйте ножовку или другой инструмент для обрезки рейки до нужной длины.
5.	Проверьте точность отмеренной длины и убедитесь, что рельса правильно соотносится с размерами панели.

Шаг 3: Измерьте и отметьте места для отверстий

Прежде чем приступить к установке din рейки на монтажную панель, вам необходимо измерить и отметить места для отверстий. Это позволит вам правильно разместить рейку на панели и обеспечить надежное крепление.

Для измерений вам понадобится измерительная лента или линейка. Установите монтажную панель на рабочей поверхности и определите, где будут располагаться отверстия для крепления дин рейки.

Место для отверстия	Расстояние до края панели (мм)
Первое отверстие	10
Второе отверстие	20
Третье отверстие	30
…	…

Используя измерительную ленту или линейку, отметьте эти расстояния на панели с помощью маркера или карандаша.

Обязательно проверьте правильность измерений и отметок, чтобы гарантировать точное расположение отверстий.

Шаг 4: Установите отверстия

В этом шаге вы будете создавать отверстия на монтажной панели для установки din рейки.

1. Подготовьте необходимые инструменты, такие как сверло и отвертка.

2. Расположите монтажную панель на рабочей поверхности так, чтобы вы могли легко достигнуть необходимых мест для отверстий.

3. Отметьте места, где вы хотите создать отверстия на монтажной панели. Обычно это делается с помощью шаблона, который соответствует размерам din рейки.

4. Следуя инструкциям производителя сверла, начните сверлить отверстия на монтажной панели. Обычно требуется использовать специальное сверло, предназначенное для металлических поверхностей.

5. После того, как отверстия созданы, удалите обрезки и металлические стружки с монтажной панели.

6. Проверьте, правильно ли вы создали отверстия, сравнив их с размерами din рейки. Они должны соответствовать друг другу и быть достаточно широкими для установки din рейки.

7. Повторите этот процесс для всех мест, где вы хотите установить din рейку на монтажную панель.

Этот шаг завершён! Теперь вы готовы перейти к следующему шагу: «Установите din рейку на монтажную панель».

Шаг 5: Присоедините рейку к монтажной панели

После того, как вы установили монтажную панель, вы должны присоединить din рейку к ней с помощью специальных крепежных элементов. Это позволит надежно закрепить рейку на панели и предотвратить ее перемещение.

Вот пошаговая инструкция:

1.	Возьмите din рейку и установите ее на монтажную панель таким образом, чтобы отверстия на рейке совпадали с отверстиями на панели.
2.	Для крепежа рейки используйте специальные болты или саморезы, которые обычно поставляются в комплекте с рейкой. Вставьте болты в отверстия и аккуратно затяните их с помощью отвертки или гаечного ключа.
3.	Проверьте, что рейка надежно закреплена на панели и не имеет люфтов. Если рейка не держится прочно, проверьте правильность установки болтов и повторите шаги 1 и 2.

После того, как рейка будет надежно закреплена на монтажной панели, вы можете приступить к установке необходимого оборудования и проводов на рейку. Важно следить за правильным расположением и фиксацией проводов, чтобы избежать их повреждения или несанкционированного перемещения.

Шаг 6: Закрепите рейку с помощью крепежных элементов

После того, как расположение рейки на монтажной панели выбрано и отмечено, необходимо закрепить рейку надежно с помощью крепежных элементов. Для этого вам потребуется набор крепежа, включающий болты или саморезы, а также гайки и шайбы.

Прикрепите рейку к монтажной панели, выровняв отметки с указанной позицией, и установите крепежные элементы через отверстия в рейке. Затяните болты или саморезы с помощью гаек и шайб, чтобы рейка была надежно закреплена и не двигалась.

Убедитесь, что крепежные элементы плотно прилегают к рейке и не оставляют зазоров. Проверьте, что рейка установлена горизонтально и не наклоняется.

По завершении этого шага вы успешно закрепите рейку на монтажной панели с помощью крепежных элементов.

Шаг 7: Проверьте надежность установки

После того, как вы закрепили din рейку на монтажной панели, очень важно проверить надежность установки перед использованием. Это поможет гарантировать безопасность вашей системы и предотвратить возможные поломки или повреждения.

Вот несколько шагов, которые вам следует выполнить, чтобы проверить надежность установки:

1. Проверьте, насколько крепко закреплена din рейка на монтажной панели. Попытайтесь слегка потрясти рейку, чтобы удостовериться, что она не двигается.
2. Убедитесь, что все кабели и провода, подсоединенные к din рейке, надежно зафиксированы. Проверьте, нет ли свободных или не надежно закрепленных соединений.
3. Проверьте, что все элементы системы, подключенные к din рейке, функционируют должным образом. Убедитесь, что все светодиоды, кнопки и переключатели работают и реагируют на действия пользователя.
4. Проверьте, что din рейка не перегревается. Ощутите поверхность рейки рукой и убедитесь, что она не слишком горячая.
5. Проверьте, что din рейка не создает никаких электрических помех или шумов, которые могут повлиять на работу других устройств или систем в вашей сети. Если обнаружены такие проблемы, проверьте соединения и заземление и, при необходимости, проведите дополнительные мероприятия для устранения помех.

Проверка надежности установки din рейки поможет предотвратить возможные проблемы и обеспечит безопасную и эффективную работу вашей системы. Если вы обнаружите какие-либо проблемы или неполадки, следует незамедлительно принять меры для их устранения.

DIN рейка – для чего применяется устройство и особенности монтажа модульного оборудования (105 фото). 5 лучших вариантов для щитка!

Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.

Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.

Краткое содержимое статьи:

Как выглядит?

Фото din рейки наглядно дает понять, что собой она представляет элементарную монтажную планку – профилированную металлическую полосу, литую или со специально сделанными отверстиями для фиксации на поверхности.

Названием планки стала аббревиатура разработчика полезного приспособления – Институт Стандартизации Германии или Deutsches Inctitut for Normung – сокращенно “DIN”. Существуют и другие вариации наименования: рейка, планка, рельса, шина и профиль.

Сейчас монтажные пластины настолько популярны, что практически все электротехническое оборудование еще на этапе производства оснащается специальными зажимами для крепления на дин, значительно облегчая труд электриков.

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы “G”, где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой “омега”: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные “ушки”. Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Литые, не предусматривающие заводских отверстий и представляющие собой цельную пластину. Считается более надежной и крепкой, а для некоторых электриков и более надежной, так как дырки для крепления делаются самостоятельно на необходимом расстоянии.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Самыми оптимальными по цене, качеству и функциональности считаются изделия от производителей “ABB”, “IEK” и “ДКС”. Универсальная модель представлена типом “Омега”.

На большинстве современных электротехнических устройств в прилагаемом паспорте или инструкции указано, на какой профиль осуществляется монтаж.

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа “С” ширина и высота установлены в пределах 15 на 32, для вида “G” – 15 (верх), 9 (низ) на 32, а “Омега” имеет три вариации: 15*35, 7,5*35 и 5*15.

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

Как установить?

Инструкция для установки din рейки проста:

• Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
• Отмерить расстояние и при необходимости отрезать нужную длину.
• Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
• Если профиль литой, дрелью сделать отверстия на поверхности.
• Приложить рейку к стенке щитка.
• Зафиксировать саморезами или болтами.
• Проверить надежность креплений.

Как разместить приборы?

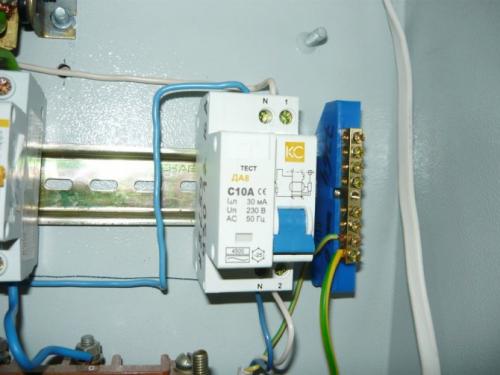

Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.

• Повесить прибор на верхний крепеж.
• Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
• Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
• Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).

• приобрести и установить специальные фиксаторы;
• немного разогнуть концы планки пассатижами.

Корпуса приборов на din рейку еще на заводе оснащаются специальными креплениями, что делает их монтаж и демонтаж быстрым, легким и удобным.

Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.
