Как защитить кабель от механических повреждений

Защита кабелей от механических повреждений ПУЭ

Согласно требованиям ПУЭ, защита кабеля должна быть выполнена в зависимости от внешних факторов. Стоит учитывать, что, после укладки проводов они становятся невидимыми для людей. В случае проведения земельных работ есть серьезный риск повреждения целостности конструкции.

Чтобы снизить риск подобной ситуации, поверхность проводов защищается от внешних воздействий. Для этого могут применять различные способы, которые отливаются друг от друга. В качестве примера можно кратко рассмотреть основные методы защиты.

Разновидность защиты

Когда создаются подземные магистрали, они предполагают применение соответствующих средств, чтобы исключить нарушение целостности. Стоит отметить, что выполнение защиты не обаятельно для всей длины участка. Как правило, ее осуществляют лишь в том месте, где вероятнее всего будет необходимость копать в дальнейшем. По этой причине, согласно ПУЭ, защиты кабеля до 2 метров может быть достаточно.

В том числе, подобные меры предосторожности используются на особенно опасных для людей областях. Например, чтобы не допустить поражение человека напряжением во время ходьбы. Все особенности требуется рассчитывать на моменте планирования.

Наружные средства защиты применяют:

• Для проводов находящихся на опорах.
• В качестве дополнительной защиты кабелей, которые фиксируются на каркасе строения.
• При необходимости провести провода из одного здания в другое.

Как правило, такой метод допустим к слаботочным и электропроводам.

Чтобы уберечь изделия во время строительных мероприятий, защита кабелей от механических повреждений по ПУЭ может быть осуществлена в стене. Такое решение исключает нарушение целостности в ходе работы мастеров. Как следствие, не будет необходимости затрачивать средства на восстановительные мероприятия.

Особое внимание уделяется подземным магистралям. Для создания надежной линии придерживаются следующих правил:

1. Провод должен иметь металлическую оболочку, так как существует риск повреждения техникой.
2. Дополнительно требуется создать толстый слой из сыпучего материала.
3. Монтаж предполагает размещение кабелей на некотором расстоянии друг от друга.

Конструирование подземной магистрали наиболее затратное мероприятия. Из-за сложности ремонта приходиться создавать высокий уровень защиты от различных видов повреждений, в том числе и механических. В итоге ремонт потребуется выполнять не так часто, что сэкономит средства, а в случае поломки ее удастся локализовать.

Отличия материала

Механическое повреждение кабеля по ПУЭ может быть предотвращено с помощью определенных конструкций. Каждое изделие отличается материалом изготовления, поэтому стоит кратко рассмотреть все их разновидности:

• Бетон. Изделия такого типа могут реализовываться в виде лотков, плит, кладки из кирпича и иных подобных конструкционных решений. Одной из главных особенностей можно выделить высокий показатель прочности. Таким образом, на материале допустимо создание зданий и других инженерных проектов, независимо от сложности и размера.
• Металл. Защитные конструкции могут быть перфорированными или неперфорированными. Вторая версия реализации изделия отличается возможностью создания отверстий, служащих для вентиляции либо местом монтажа сигнальных устройств. Для повышения эксплуатационного периода на поверхность корпуса наносят цинк или краску, что предотвращает коррозийному воздействию.
• Полимеры. Защита кабелей от механических повреждений по ПУЭ не желательна снаружи. Это связано с тем, что материал является облегченным, хуже справляется с повреждениями и устойчивостью к атмосферным факторам. Наиболее разумно использовать полимерные изделия в помещениях с низкой угрозой нарушения целостности сети.
• Керамика и асбест. Одна из особенностей материала – это возможность установки, как вне зданий, так и под слоем грунта. Практика показывает, что материал отлично справляется с защитой изоляционного слоя от агрессивной среды, независимо от его характера.

Стоит отметить, что механическая защита кабеля по ПУЭ на участках с интенсивным движением наиболее часто оснащается изделиями из металла. Такие решения обусловлены высоким уровнем устойчивости к нагрузкам и возможностью деформации. Основной угрозой может стать коррозия, способствующая разрушению. Поэтому разумно снизить риски ее возникновения.

Требования к элементам защиты

Во время проектирования более жесткие правила обустройства предъявляются к подземным конструкциям. Для размещения плиты создается подушка из песка или другого сыпучего материала. При этом, толщина изделия должна быть не меньше 50 мм при условии напряжения провода больше 35 кВ. В ином случае допускается заменить плиту обожженным кирпичом.

Когда подземная магистраль пролегает под дорогой, кабель прокладывается в трубе из металла. Это необходимо делать для того, чтобы грунт не нарушил его целостность. Важно учитывать, что не допускается размещать несколько проводов одновременно в одной трубе.

При угрозе повреждения различными факторами (имеется в виду движение транспорта, работа механизмов, доступность сотрудников) необходима защита кабелей от механических повреждений по ПУЭ, высота которой не менее 2 метров от дорожного полотна. Что касается помещений, то расстояние зависит от степени опасности и напряжения. Например, провод 42 В без риска повреждения должен находиться в 2-х метрах от пола.

Создание конструкций исключающих нарушение целостности предполагает наличия навыков и опыта. По этой причине разумно обратиться к квалифицированным специалистам. Инженеры компании способны создать механическую защиту кабеля до 2 метров по ПУЭ. Современное оборудование и регулярные повышения квалификации позволяют справиться с задачами любой сложности в короткий период времени без потери качества. При этом, компания предоставляет гарантии на проделанные работы и в случае возникновения проблем устранит их в короткое время.

Способы защиты кабеля от механических повреждений

В населенных пунктах и на территориях предприятий электрические и информационные сети, как правило, — кабельные. Когда кабель только монтируется — его хорошо видно, но если кабель давно проложен, его обычно невозможно увидеть, поскольку он оказывается скрыт где-то внутри конструкции. И стоит начаться земляным работам или какому-нибудь ремонту, как тут же возникает угроза повреждения скрытого кабеля.

Чтобы этого не произошло, кабель защищают от механических повреждений, применяя специальные меры. Так кабель будет застрахован от нарушения его целостности, а вся структура, с которой он связан, — от перебоев в электроснабжении, коммуникации, проще говоря — от аварий.

Безусловно, существуют бронированные силовые кабели, оболочки которых, казалось бы и созданы для того, чтобы защищать внутренние проводники от механических повреждений. Но даже стальная оболочка может проиграть, окажи на нее слишком большое механическое усилие, допустим ковшом экскаватора. Оболочка кабеля в этом случае просто деформируется, а сама деформированная оболочка может запросто нарушить целостность изоляции и непосредственно проводников.

Чтобы заранее обезопасить кабель от подобных трагедий, на тех участках где наиболее вероятны строительные или земляные работы, а иногда и на всем протяжении линии, сооружают защитные конструкции: трубы, шахты, кабельные каналы и т. д. — в зависимости от материала кабеля, места его пролегания, класса напряжения и т. д.

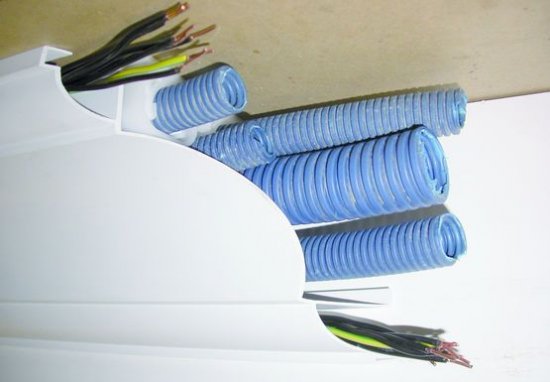

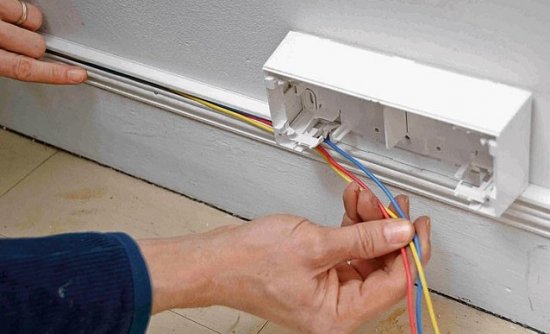

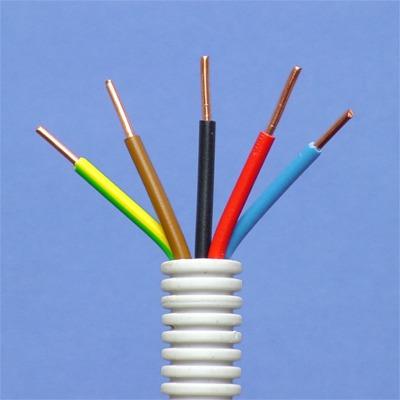

В быту при прокладке кабеля для его механической защиты используются пластиковые кабельные каналы, пластиковые и металлические трубы, гофрированные трубы, металлорукава, специальные кабельные плинтуса.

Для каждой ситуации характерна своя категория средств защиты кабеля от механических повреждений

Для разных мест пролегания кабеля — разная защита

Подземные защитные средства применяют для кабельных трасс, проложенных (согласно ПУЭ 2.3.83) в местах вероятных земляных работ на глубине более 1,2 метров, причем защита устанавливается не по всей длине кабеля, а лишь на уязвимых участках и в тех местах, где высок риск воздействия на людей шагового напряжения.

Защитные средства наружной установки применяются для кабелей, проложенных на опорах либо по стенам зданий. Обычно к таким кабелям относятся слаботочные информационные кабеля либо электропроводка.

Если же кабель проложен внутри стены, то применяется защита внутренняя, монтируемая также внутри стены вместе с кабелем. В этом случае строительные, монтажные или ремонтные работы в здании не повредят кабель.

Подземные кабели комплектуются не только защитной металлической оболочкой, но также требуют применения довольно толстого слоя сыпучих материалов, поскольку именно подземные кабели сложнее всего монтируются, и в случае потребности в ремонте, дело обернется существенными материальными затратами.

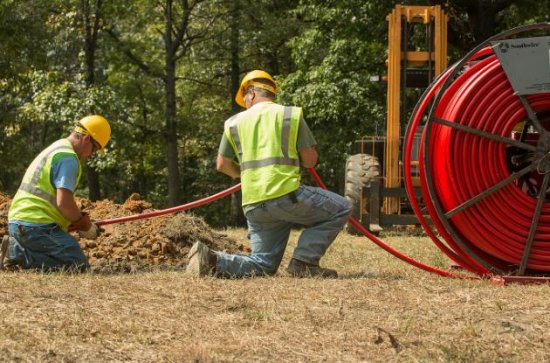

Поэтому подземный кабель никогда не размещают в полой траншее, его устанавливают на некотором расстоянии от ее стенки, а если кабелей несколько, то выдерживают определенную дистанцию между ними. Так, если в одном месте кабель окажется поврежден, то соседний кабель вряд ли пострадает, а поврежденное место, будучи локализовано, может быть отремонтировано.

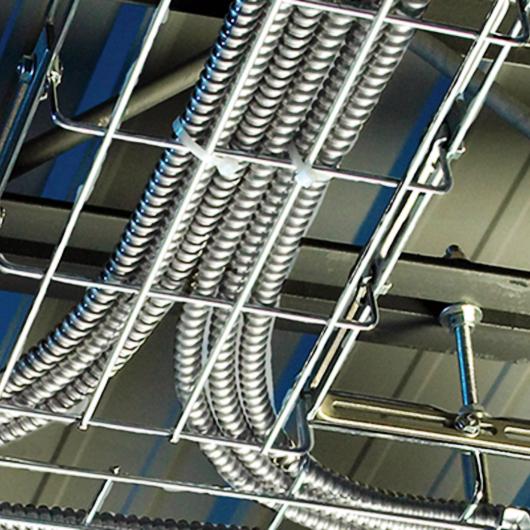

Материалы защищающие кабель

Наиболее прочными средствами механической защиты кабеля выступают железобетонные плиты или кирпичная кладка. Сверху над подземной линией могут даже располагаться какие-нибудь сооружения или проходы, данные материалы это позволяют.

Металлическая защита обычно применяется для небронированных кабелей. Такая защита представляет собой цельные либо перфорированные конструкции, иногда многоцелевого назначения.

Полимерные материалы допускаются только для защиты кабелей внутренней установки, ибо снаружи им грозит разрушительное воздействие ультрафиолета, влаги и т. д.

Если кабель установлен неподвижно глубоко под землей или снаружи здания, где ему принципиально не грозит динамическая нагрузка, применяют асбестовые и керамические защитные средства. Данные материалы также полезны для кабелей установленных в агрессивной внешней среде.

Если в месте пролегания кабеля часто ходят люди, то наиболее приемлема стандартная металлическая защитная конструкция, способная к небольшой деформации и отличающаяся высокой прочностью. Но есть у нее и недостаток — склонность к коррозии. Поэтому металлическая броня требует регулярного контроля.

Конструктивное исполнение защиты

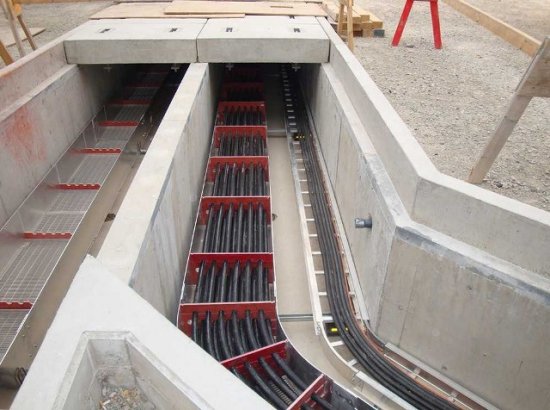

Наиболее крупными по размеру защитными конструкциями для кабелей являются подземные тоннели (галереи, эстакады). Внутри них могут находиться несколько десятков кабелей, расположенных статично на специальных кронштейнах. Кроме кабелей внутри такого тоннеля могут проходить водопроводные, вентиляционные, канализационные и другие трубы.

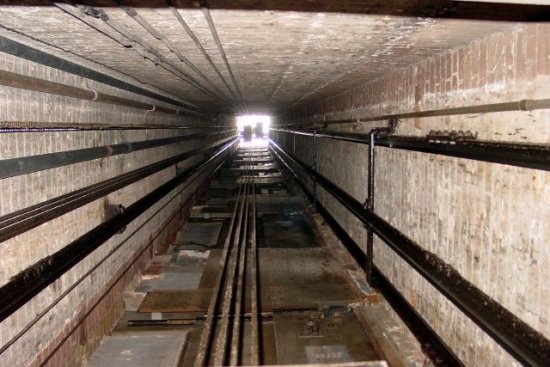

Внутри зданий для защиты кабелей применяют шахты. Кабель в шахте получается не только защищен, но и поддерживается на всем его протяжении.

Перфорированные каналы и перекрытия плит также подходят для защиты силовых, слаботочных и информационных кабелей в зданиях.

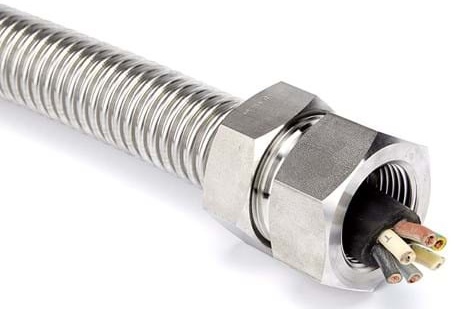

Снаружи проложенный участок кабеля может быть надежно защищен металлической или асбестовой трубой. Участки же кабелей проложенные внутри зданий защищают полимерными трубами. Данные трубы часто гофрированные, позволяющие не только безопасно протянуть кабель через отверстие, но и придать кабелю и его оболочке изогнутую форму по пути следования кабеля.

Когда кабель необходимо просто физически оградить, если он находится в неагрессивной среде, и динамической нагрузки особо нет, то подойдет лоток из сплошного или перфорированного материала, служащий своеобразной направляющей.

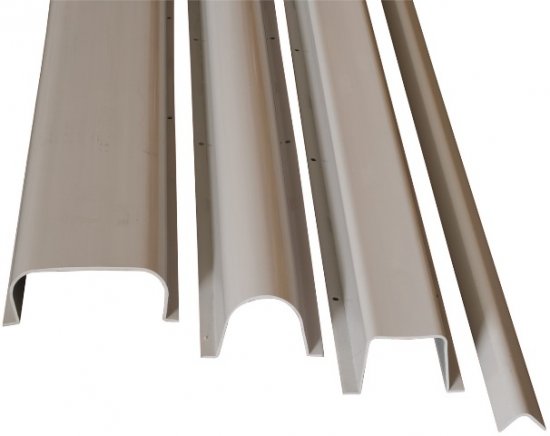

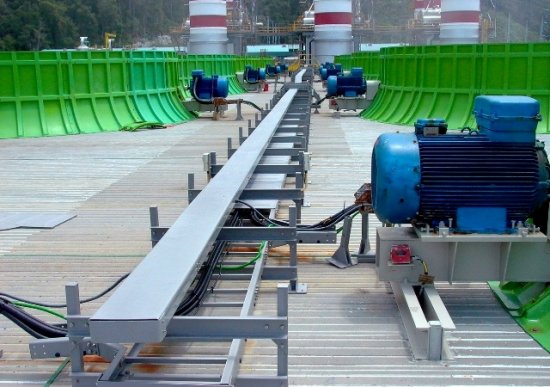

Специальные кабельные лотки и каналы используются также при монтаже кабелей в зданиях:

Наконец, для того чтобы обозначить пролегание подземного кабеля, используют сигнальные ленты. Данные ленты своим наличием показывают рабочим, ведущим раскопку, что здесь находится кабель.

Требования к элементам защиты и ее исполнению

Подземные кабели необходимо защищать более надежно. Здесь требуется песчаная (или подобная) подушка, на которую затем укладываются плиты. Если напряжение защищаемой линии более 35 кВ, то толщина плиты менее 50 мм недопустима.

При меньшем рабочем напряжении вместо плиты может быть уложен кирпич из обожженной глины без отверстий. Такие решения выполняют не только защитную, но и сигнальную функцию подобно ленте.

Кабель при укладке никогда не натягивают и сильно не извивают, его укладывают свободно, чтобы деформация от изменений температуры и движения грунта не создала опасных натяжений.

Будучи проложен под магистральным дорожным полотном или даже под грунтовой дорогой, кабель обычно защищается металлической трубой. Сталь или асбест в данном случае защитят кабель при просадке грунта. В данных условиях в одной трубе монтируется всегда только один кабель, а если кабелей несколько, то и труб может быть несколько.

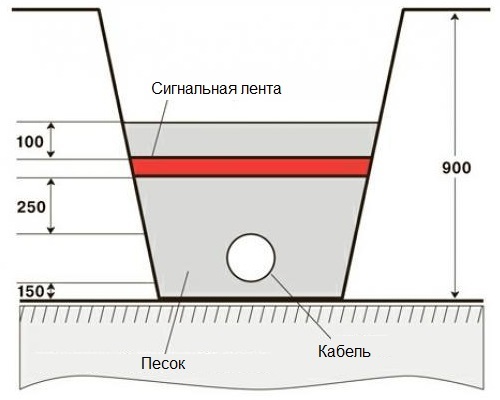

Защитная сигнальная лента размещается не менее чем в 250 миллиметрах от изоляции кабеля, а также выступает не менее чем на 50 миллиметров с каждой стороны над ним. Над местами пересечений и над соединительными муфтами лента не укладывается, чтобы не создавать помех в случае ремонта. Кирпичный защитный слой, в отличие от ленты, укладывается определенным образом в зависимости от ширины траншеи.

Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Не пропустите обновления, подпишитесь на наши соцсети:

Способы защиты кабеля от механических повреждений

В населенных пунктах и на территориях предприятий электрические и информационные сети, как правило, — кабельные. Когда кабель только монтируется — его хорошо видно, но если кабель давно проложен, его обычно невозможно увидеть, поскольку он оказывается скрыт где-то внутри конструкции. И стоит начаться земляным работам или какому-нибудь ремонту, как тут же возникает угроза повреждения скрытого кабеля.

Чтобы этого не произошло, кабель защищают от механических повреждений, применяя специальные меры. Так кабель будет застрахован от нарушения его целостности, а вся структура, с которой он связан, — от перебоев в электроснабжении, коммуникации, проще говоря — от аварий.

Безусловно, существуют бронированные силовые кабели, оболочки которых, казалось бы и созданы для того, чтобы защищать внутренние проводники от механических повреждений. Но даже стальная оболочка может проиграть, окажи на нее слишком большое механическое усилие, допустим ковшом экскаватора. Оболочка кабеля в этом случае просто деформируется, а сама деформированная оболочка может запросто нарушить целостность изоляции и непосредственно проводников.

Чтобы заранее обезопасить кабель от подобных трагедий, на тех участках где наиболее вероятны строительные или земляные работы, а иногда и на всем протяжении линии, сооружают защитные конструкции: трубы, шахты, кабельные каналы и т. д. — в зависимости от материала кабеля, места его пролегания, класса напряжения и т. д.

В быту при прокладке кабеля для его механической защиты используются пластиковые кабельные каналы, пластиковые и металлические трубы, гофрированные трубы, металлорукава, специальные кабельные плинтуса.

Для каждой ситуации характерна своя категория средств защиты кабеля от механических повреждений

Для разных мест пролегания кабеля — разная защита

Подземные защитные средства применяют для кабельных трасс, проложенных (согласно ПУЭ 2.3.83) в местах вероятных земляных работ на глубине более 1,2 метров, причем защита устанавливается не по всей длине кабеля, а лишь на уязвимых участках и в тех местах, где высок риск воздействия на людей шагового напряжения.

Защитные средства наружной установки применяются для кабелей, проложенных на опорах либо по стенам зданий. Обычно к таким кабелям относятся слаботочные информационные кабеля либо электропроводка.

Если же кабель проложен внутри стены, то применяется защита внутренняя, монтируемая также внутри стены вместе с кабелем. В этом случае строительные, монтажные или ремонтные работы в здании не повредят кабель.

Подземные кабели комплектуются не только защитной металлической оболочкой, но также требуют применения довольно толстого слоя сыпучих материалов, поскольку именно подземные кабели сложнее всего монтируются, и в случае потребности в ремонте, дело обернется существенными материальными затратами.

Поэтому подземный кабель никогда не размещают в полой траншее, его устанавливают на некотором расстоянии от ее стенки, а если кабелей несколько, то выдерживают определенную дистанцию между ними. Так, если в одном месте кабель окажется поврежден, то соседний кабель вряд ли пострадает, а поврежденное место, будучи локализовано, может быть отремонтировано.

Материалы защищающие кабель

Наиболее прочными средствами механической защиты кабеля выступают железобетонные плиты или кирпичная кладка. Сверху над подземной линией могут даже располагаться какие-нибудь сооружения или проходы, данные материалы это позволяют.

Металлическая защита обычно применяется для небронированных кабелей. Такая защита представляет собой цельные либо перфорированные конструкции, иногда многоцелевого назначения.

Полимерные материалы допускаются только для защиты кабелей внутренней установки, ибо снаружи им грозит разрушительное воздействие ультрафиолета, влаги и т. д.

Если кабель установлен неподвижно глубоко под землей или снаружи здания, где ему принципиально не грозит динамическая нагрузка, применяют асбестовые и керамические защитные средства. Данные материалы также полезны для кабелей установленных в агрессивной внешней среде.

Если в месте пролегания кабеля часто ходят люди, то наиболее приемлема стандартная металлическая защитная конструкция, способная к небольшой деформации и отличающаяся высокой прочностью. Но есть у нее и недостаток — склонность к коррозии. Поэтому металлическая броня требует регулярного контроля.

Конструктивное исполнение защиты

Наиболее крупными по размеру защитными конструкциями для кабелей являются подземные тоннели (галереи, эстакады). Внутри них могут находиться несколько десятков кабелей, расположенных статично на специальных кронштейнах. Кроме кабелей внутри такого тоннеля могут проходить водопроводные, вентиляционные, канализационные и другие трубы.

Внутри зданий для защиты кабелей применяют шахты. Кабель в шахте получается не только защищен, но и поддерживается на всем его протяжении.

Перфорированные каналы и перекрытия плит также подходят для защиты силовых, слаботочных и информационных кабелей в зданиях.

Снаружи проложенный участок кабеля может быть надежно защищен металлической или асбестовой трубой. Участки же кабелей проложенные внутри зданий защищают полимерными трубами. Данные трубы часто гофрированные, позволяющие не только безопасно протянуть кабель через отверстие, но и придать кабелю и его оболочке изогнутую форму по пути следования кабеля.

Когда кабель необходимо просто физически оградить, если он находится в неагрессивной среде, и динамической нагрузки особо нет, то подойдет лоток из сплошного или перфорированного материала, служащий своеобразной направляющей.

Специальные кабельные лотки и каналы используются также при монтаже кабелей в зданиях:

Наконец, для того чтобы обозначить пролегание подземного кабеля, используют сигнальные ленты. Данные ленты своим наличием показывают рабочим, ведущим раскопку, что здесь находится кабель.

Требования к элементам защиты и ее исполнению

Подземные кабели необходимо защищать более надежно. Здесь требуется песчаная (или подобная) подушка, на которую затем укладываются плиты. Если напряжение защищаемой линии более 35 кВ, то толщина плиты менее 50 мм недопустима.

При меньшем рабочем напряжении вместо плиты может быть уложен кирпич из обожженной глины без отверстий. Такие решения выполняют не только защитную, но и сигнальную функцию подобно ленте.

Кабель при укладке никогда не натягивают и сильно не извивают, его укладывают свободно, чтобы деформация от изменений температуры и движения грунта не создала опасных натяжений.

Будучи проложен под магистральным дорожным полотном или даже под грунтовой дорогой, кабель обычно защищается металлической трубой. Сталь или асбест в данном случае защитят кабель при просадке грунта. В данных условиях в одной трубе монтируется всегда только один кабель, а если кабелей несколько, то и труб может быть несколько.

Защитная сигнальная лента размещается не менее чем в 250 миллиметрах от изоляции кабеля, а также выступает не менее чем на 50 миллиметров с каждой стороны над ним. Над местами пересечений и над соединительными муфтами лента не укладывается, чтобы не создавать помех в случае ремонта. Кирпичный защитный слой, в отличие от ленты, укладывается определенным образом в зависимости от ширины траншеи.

Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Не пропустите обновления, подпишитесь на наши соцсети:

Как защитить кабель от механических повреждений

В процессе эксплуатации кабельной линии ее целостность и бесперебойное функционирование могут быть прерваны воздействием негативных внешних факторов (механических повреждений, коррозии ). Несмотря на то, что определенные модели кабелей имеют броню, подобной меры часто оказывается недостаточно. Ведь даже прочная оболочка из стали не может гарантировать защиту кабельной линии при сильных механических нагрузках. К тому же, кабельные линии в населенных пунктах, на территориях крупных производственных и промышленных предприятий и других объектах прокладываются преимущественно под землей. А современные методы подземной прокладки кабеля (как траншейной, так и бестраншейной) требуют применения специальных средств защиты кабельной системы.

Благодаря использованию комплексных систем защиты кабельных сетей исключается риск повреждения кабеля во время его прокладки и при необходимости проведения земляных работ в местах расположения подземных коммуникаций. Заблаговременная защита кабельной трассы обеспечивает ее бесперебойную работу и снижает риск возникновения аварийных ситуаций.

Требования к защите кабельных линий

Существуют определенные требования к защите кабельных линий, при этом особенное внимание уделяется КЛ, проложенным в земле. Рассмотрим подробнее основные моменты требований из СНиП –85, ПУЭ (Правила Устройства Электроустановок) и ГОСТ Р 50571.5.52–2011.

ПУЭ (п. )

Кабельные линии должны выполняться так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:

• кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде колец (витков) запрещается;
• кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям, должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт;
• кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;
• конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей должны быть предохранены от механических повреждений и коррозии при помощи эластичных прокладок;
• кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле;
• при прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, должны быть приняты меры для предотвращения повреждения последних;
• кабели должны прокладываться на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна предусматриваться защита кабелей от прорыва горячих веществ в местах установки задвижек и фланцевых соединений.

СНиП –85 (п. 3.63)

Бронированные и небронированные кабели внутри помещений и снаружи в местах, где возможны механические повреждения (передвижение автотранспорта, грузов и механизмов, доступность для неквалифицированного персонала), должны быть защищены до безопасной высоты, но не менее 2 м от уровня земли или пола и на глубине 0,3 м в земле.

ГОСТ Р 50571.5.52–2011

В описании («Выбор и монтаж электрооборудования») указаны следующие требования к защите кабельных линий (обобщенно):

1. Монтаж кабельных линий нужно выполнять таким образом, чтобы минимизировать риск их повреждений механических воздействий (ударов, сжатий, попадания инородных объектов ).
2. Дополнительная защита должна обеспечиваться за счет использования специальных труб, коробов, лотков
3. Радиус изгиба изделия должен быть таким, чтобы в процессе затяжки кабелю не наносились повреждения.
4. Короба, трубы и кабели, прокладываемые в земле, должны обеспечиваться защитой от повреждений или должны прокладываться на такой глубине, где риск этих повреждений минимален.
5. Все короба и трубы, проложенные под землей, должны быть идентифицированы.

Эффективная защита кабельной линии от повреждений

Под системой защиты кабельной линии понимают комплекс превентивных средств и мероприятий, направленных на исключение разрушающего воздействия, например:

• использование специальных защитных конструкций из негорючих материалов: труб, лотков, колодцев ;
• обеспечение полной герметичности (особенно в местах соединения участков кабельной трассы);
• нанесение особых защитных составов на провода;
• выполнение прокладки кабельной линии с соблюдением всех правил безопасности.

Как правило, кабель защищают по всей трассе или в ее самых уязвимых участках (для линий до 1 кВ).

Методы, применяемые для защиты кабельных трасс еще 10 лет назад и казавшиеся самыми надежными (кирпич, бетонные плиты, колодцы ) устарели и не соответствуют современным требованиям. В настоящее время активно растет популярность систем защиты кабельных сетей, выполненных из специального негорючего полимера, стойкого к агрессивным химическим средам, опасным веществам и УФ. Переход от классических железобетонных и кирпичных защитных конструкций к полимерным обусловлен также и тем, что последние отличаются более длительным сроком эксплуатации, меньшим весом, более высокой стойкостью к различным негативным влияниям.

Средства защиты кабельной системы от Энерготек

Компания Энерготэк предлагает профессиональные системы защиты кабельных линий от повреждений под брендами ПротекторЛайн ® и ПротекторФлекс ® . Наша продукция подходит для строительства как низковольтных (до 1 кВ), так и высоковольтных (до 500 кВ) кабельных линий.

Преимущества системы

• комплексный подход: полный ассортимент продукции, необходимый для строительства современной кабельной трассы;
• высокая механическая прочность изделий;
• полная герметичность системы;
• высокая степень защиты от пыли и влаги (IP68);
• пожарная безопасность;
• электробезопасность;
• стойкость к щелочи, кислотам, солям, коррозии, УФ;
• удобство монтажа;
• возможность формирования кабельной линии любой геометрии (за счет наличия различных типов изделий и необходимых для создания соединений комплектующих);
• экономичность.

В состав комплексной системы защиты кабельных сетей входят:

• Полимерные термостойкие трубы для защиты кабельных линий от механических повреждений при их прокладке в грунте: гладкостенные, спиральные, гофрированные, гибкие Отдельного внимания заслуживают токопоисковые трубы ПротекторФлекс® ОМП, которые позволяют обнаружить место повреждения кабеля во время работ.
• Комплектующие для труб для защиты мест соединений кабельных линий: заглушки, муфты, уплотнители, вводы, переходы, кластеры и адаптеры. Данные изделия применяются для герметизации мест соединений, удобного ввода кабеля в трубы и беспрепятственного его извлечения для проведения ремонтных работ или замены.
• Полимерные лотки для защиты кабельных трасс: сплошные, перфорированные, лестничного типа.
• Комплектующие и опорные конструкции для кабельных лотков.
• Узлы транспозиции — оптимальное решение для защиты кабельной канализации: кабельные колодцы, коробки транспозиции и заземления.

Все вышеперечисленные решения доказали свою эффективность на практике и обеспечивают надежную защиту кабельных линий от любых повреждений.
