Упрощенная схема процесса приведена на рис.3

Рис.3. Принципиальная схема абсорбционно-десорбционного агрегата:

1 — абсорбер, 2 — десорбер, 3 — электродвигатель, 4 — насос, 5 — турбина;

I — исходный очищаемый газ, II — очищенный газ, III — абсорбент, IV — отработанный абсорбент, V — десорбированный компонент

Исходный газ I, содержащий поглощаемый компонент, подается в абсорбер 1, работающий под достаточно высоким давлением. Туда же многоступенчатым центробежным насосом 4 направляется абсорбент III. Из абсорбера выходят очищенный газ II и абсорбент IV, насыщенный поглощенным компонентом. Абсорбент, находящийся после абсорбера под высоким давлением, поступает на турбину 5, где его давление сбрасывается до атмосферного. Из турбины поток IV направляется в десорбер 2, где происходит выделение поглощенного компонента из его смеси с абсорбентом и их разделение. Поток компонента V выводится к потребителю, а регенерированный абсорбент III возвращается насосом в абсорбер.

Рассмотренный процесс является примером сопряжения насоса и турбины: последняя возвращает заметную долю механической энергии, затрачиваемой насосом на подачу поглотителя в абсорбер. Описанный процесс используется в промышленности для выделения СО₂ из азотоводородной смеси. При этом давление в абсорбере составляет 1,6 — 3,0 МПа, а в десорбере – атмосферное. В комбинации «электродвигатель – насос — турбина» удается рекуперировать до 40 % энергии, необходимой для работы насоса. Отметим, что такое же сопряжение насоса и турбины применяется и на крупных обратноосмотических установках, служащих, например, для опреснения морской воды. Сбрасываемый поток концентрата находится под давлением 4,5-5,0 МПа, и эта энергия рекуперируется также с помощью турбины.

Способ десорбции понижением давления над абсорбентом является простым и особенно выгоден в тех случаях, когда абсорбцию проводят при повышенных давлениях.

studopedia.org — Студопедия.Орг — 2014-2024 год. Студопедия не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования (0.008 с) .

7.10. Примеры реализации цикловых роботов с рекуперацией энергии

Примеры реализации цикловых роботов е рекуперацией энер­гии позволили проверить основные положения разработанных ин­женерных методик синтеза и расчета привода, рекуператоров энер­гии и исполнительных механизмов.

Первый экспериментальный макет системы с тремя степенями подвижности (А. с. 1006208 СССР, МКИ в 25J9/00) обеспечивал позиционирование захватного устройства в 2 3 =8 точках рабочей плоскости (рис. 7.11). Это частный случай системы, показанной на рис. 7.10, а, при JV = 3 с кинематическими передачами от звеньев к рекуператорам энергии. Обобщенные координаты ψ1, ψ2, ψ3 соответствуют установке рекуператоров на основании. Под­вижные звенья снабжены дополнительными уравновешивающими массами.

Манипулятор, установленный на основании /, имеет последо­вательно шарнирно соединенные звенья 2, 3, 5, захватное устрой­ство 6, укрепленное на звене 5. Звено 2 с помощью шарнира (вра­щательной пары) связано с основанием 1. Маховики 10—12 на валах приводов звеньев 2, 3, 5 манипулятора соответственно установлены также на основании / и являются входными элемен­тами соответствующих приводных кинематических цепей. При этом маховик 10 зубчатой передачей связан со звеном 2, маховик 11 зубчатой передачей и тросовой передачей 9 — со звеном 3, а ма­ховик 12 зубчатой передачей и двумя тросовыми передачами 7 — со звеном 5. На звене 3 предусмотрена уравновешивающая масса 8, а на звене 5 — уравновешивающая масса 4.

На основании 1 смонтированы регулируемые фиксаторы, ог­раничивающие движения маховиков 10—12.

Р

Рисунок 10 7.11 — Экспериментальный макет промышленного робота

екуператоры для всех сте­пеней подвижности выполненыодинаковыми по схеме, показанной на рис. 7.12,а. Звено 1 манипулятора связано с двигателем 9 системой зубчатых колес 10, 11, 8, 12, причем зубчатые колеса 8 и 11 установлены соосно и имеют возможность относительного пере­мещения в пределах регулируемого зазора. Кроме того, колесо 11 несет два кулачка 7, взаимодействующие с толкателем 6 фиксатора. Рекуператор содержит два упругих элемента — пружины 5 жестко­сти с, взаимодействующих с рычагом 3, жестко связанным с коле­сом 8. На рычаге 3 смонтированы два зуба 4, служащие для фикса­ции этого рычага в крайних положениях. Пружины 5 установлены с предварительным натягом, а зоны работы каждой из них раз­делены упором 2.

Рекуператоры имеют две особенности.

Рисунок 11 7.12 — Схема рекуператора

о-первых, вследствие полной динамической развязки за счет соответствующего выбора инерционных параметров звеньев руки стало возможным синтезировать упругую характеристику реку­ператора по критерию максимального быстродействия при ог­раничении динамических нагрузок. В данном случае она выбрана кусочно-линейной (рис. 7.12, б):

М = —сψ – Psgnψ, (7.18)

где М — момент, действующий на рычаг 3, от упругих элемен­тов 5; т)з — угол отклонения рычага 3 от нейтрального положения; Р — предварительный натяг. Из формулы (7.18) следует, что чем меньше с, тем ближе развиваемый упругими элементами момент М (определяющий динамические нагрузки в системе) к кусочно-по­стоянному ±Р. Это приводит к более форсированному режиму движения: ускорение и замедление держатся постоянными и мак­симально допустимыми на соответствующих интервалах движения (см. рис. 7.1, д, в рассматриваемом случае вместо синусоиды будут получаться отрезки парабол).

Во-вторых, управление фиксаторами и подкачка энергии в си­стему осуществляется от одного двигателя 9. Для этого, как отме­чалось, колеса 8 я 11 установлены с возможностью относитель­ного перемещения в пределах зазора. При включении двигателя 9 и перемещении колеса // в пределах зазора связанный с ним ку­лачок 7 отводит толкатель 6 с фиксатором. Система освобождается и начинает движение под действием пружины 5, а двигатель, вы­брав зазор между колесами 8 и 11, сообщает системе энергию, необходимую для компенсации потерь на трение.

Первые эксперименты на макете подтвердили преимущества системы с рекуператорами перед системами, построенными по

Рисунок 12 7.13 — Осциллограммы раздельных движений по первой и второй степеням подвижности

Рисунок 13 7.14 — Осциллограммы одновременного движения по двум степеням подвижности

Рисунок 14 7.15 — Осциллограммы одновременного движения по двум степеням подвижности при наличия сбоя по одной из них

традиционной схеме, как по критерию быстродействия, так и по потребляемой мощности. При одинаковых характеристиках реку­ператоров и мощности двигателей 6 Вт для манипулятора общей массой 2,5 кг получены средние угловые скорости: по первой степени подвижности 6 рад/с, по второй 11 рад/с, по третьей 20 рад/с. Эти значения не являются предельными.

Таким образом, по сравнению с традиционными конструкциями цикловых роботов рассмотренные технические решения позволяют ориентировочно повысить быстродействие в 3 . 4 раза при од­новременном уменьшении мощности приводов на один порядок.

Серия осциллограмм, полученных на макете, приведена на рис. 7.13—7.16. Здесь представлены законы изменений динами­чески независимых координат ψ₁ (t) и ψ₂ (t), т. е. выходов реку­ператоров первого и второго звеньев руки, и соответственно токи /j и /₂ в обмотках двигателей этих звеньев; закон изменения координаты ψ₃ (t) показан на рис. 7.16.

Осциллограммы на рис. ‘7.13, а соответствуют работе только первой степени подвижности. На рисунке видно, что при вклю­чении двигателя (кривая I_t) движение начинается с запаздыва­нием 0,03 с. При этом сначала выбирается зазор в системе механи­ческих передач от выходного элемента аккумулятора до звена (ступенька на кривой l]^), затем осуществляется плавное перемеще­ние, включающее зависящее от настройки системы перерегули­рование, и фиксация на упоре. Реверсирование момента двига­теля приводит к обратному движению системы с фиксацией в ис­ходной точке. При этом все особенности кривой на прямом ходе повторяются и на обратном ходе.

Аналогичные осциллограммы для второй степени подвижности приведены на рис. 7.13, б. Движения здесь осуществляются за существенно меньшее время.

Одновременное движение по двум степеням подвижности ил­люстрируют осциллограммы на рис. 7.14. Здесь характер движе­ний по каждой степени подвижности не изменился, что говорит о малых динамических взаимовлияниях в системе. Этот факт под­тверждается осциллограммой на рис. 7.15, где движение по пер­вой степени подвижности происходило от одного фиксатора до другого, а по второй — совершались затухающие колебания, обусловленные искусственным выключением из работы одного из упоров-фиксаторов. При этом соответствующий рекуператор в процессе колебаний полностью разрядился. Отметим, что ос­циллограммы на рис. 7.13—7.16 свидетельствуют, что токи двига­телей в процессе движений практически не меняются. Это обу­словлено малыми частотами вращения двигателей по отношению к номинальным — токи двигателей равны пусковым.

Уровни участков I—III выстоя кривой ψ₂ на рис. 7.15, соот­ветствующие включению двигателя в положительном направле­нии, выключению двигателя и включению его в отрицательном направлении при разряженном рекуператоре, иллюстрируют, что момент двигателя незначителен по сравнению с моментом, разви­ваемым рекуператором. Мом

Рисунок 16 7.17 — Опытно-промышленный образец быстродействующего робота с рекуперацией энергии: а — общий вид; б — кинематическая схема

ента двигателя достаточно лишь для того, чтобы сместить систему с участкаIIна участок III или на участок I, в то время как момент, развиваемый рекуператором, соответствует перепаду кривой между участками II и IV.

Одновременные движения всех трех степеней свободы макета иллюстрирует осциллограмма на рис. 7.16. Хорошо видны суще­ственные различия между скоростями трех движений, которые обусловлены разницей в массах звеньев, так как упругие харак­теристики рекуператоров одинаковы.

Эксперименты показали, что система мало чувствительна к точности уравновешивания второго и третьего звеньев. При по­грешности балансировки до 10 % наблюдалась устойчивая работа системы при одновременном срабатывании рекуператоров.

Полученные теоретические и экспериментальные результаты позволили приступить к созданию робота с цикловым управлением для обслуживания быстродействующих прессов. В настоящее время прессы могут работать со скоростью 60 . 80 ударов в минуту, а скорость обслуживающих их роботов, как правило, не превы­шает 10 циклов в минуту. Недостаточное быстродействие роботов ограничивает производительность штамповочных робототехнических комплексов. Опытно-промышленный образец робота с реку­ператором энергии (рис. 7.17), созданный совместно ИМАШ АН СССР им. А. А. Благонравова и НПО «Техноприбор» (г. Смоленск), имеет быстродействие до 25 циклов в минуту.

Предлагаемая схема позволяет с помощью дополнительного звена упростить ввод захватного устройства робота в рабочую зону оборудования, что обеспечивает расширение функциональ­ных возможностей, а также позволяет облегчить подвижные звенья манипулятора, уменьшить их размеры и массу, а следо­вательно, улучшить динамические качества робота и в первую очередь его быстродействие.

Промышленный робот (см. рис. 7.17, б) состоит: из неподвиж­ного основания 1, на котором установлен манипулятор, образо­ванный подъемно-поворотным рычагом 5, соединенным с основа­нием 1 поступательной 15 и вращательной 2 кинематическими па­рами, оси которых параллельны; индивидуальных приводов по­ступательного и вращательного движений захватного устройства, включающих двигатели 3, 21 и аккумуляторы механической энер­гии в виде пружин 5, 13, 18, 20; программно-управляемых упоров-фиксаторов 4, 7, 17, 19 крайних положений и кинематических це­пей 16 для обеспечения перемещений подъемно-поворотного ры­чага 8 и захватного устройства 9. Робот также снабжен дополни­тельным звеном 10, соединенным вращательной кинематической парой 11 с подъемно-поворотным рычагом 8, и кинематической передачей 12, связывающей звено 10 с основанием 1. При этом приводы манипулятора установлены на основании, а механизм развязки вращательного и поступательного перемещений выполнен в виде соосной передачи винт—гайка, ось которой совпадает с осью вращения подъемно-поворотного рычага 8. Один из эле­ментов — винт 14 — связан с приводом поступательного движе­ния захватного устройства, а другой элемент — гайка 6 — жестко соединен с подъемно-поворотным рычагом 8 и кинематически свя­зан с приводом вращательного движения захватного устройства.

Кинематическая передача 12, связывающая звено 10 с основа­нием 1, может быть выполнена на гибких элементах, например тросах или цепях, а ее передаточное отношение i и отношение £ длины звена 10 к длине подъемно-поворотного рычага 8 должны удовлетворять условию i = 1 + π/[π — 2 arcsin (1 — £)], если захватное устройство необходимо перемещать по траектории,

Рисунок 17 7.18 — Примеры компоновки промышленного робота на прессе

близкой к прямой, при заданном расстоянии L от этой прямой до оси поворота подъемно-поворотного рычага 8.

Компоновка робота 1 на прессе 3 с возможностью прохода между колонками штампа 2 показана на рис. 7.18, а. При £ = в= 0,293 и i — 3 поворот подъемно-поворотного рычага 8 на угол я/2 вызывает поворот звена 10 (см. рис. 7.17) относительно вер­тикальной оси на угол я, причем центр захватного устройства будет двигаться приближенно по прямой I—I с ходом s = 21 и L = 0,707/ (см, рис. 7.18, а). При i = 1 звено 10 (см. рис. 7.18, б) сохраняет свою ориентацию в пространстве. В этом случае траек­торией поступательного движения звена 10 будет окружность.

При компоновке, показанной на рис. 7.18, а, манипулятор за счет звена 10 и кинематической связи 12 этого звена с основа­нием 1 (см. рис. 7.17) обеспечивает почти прямолинейное движение захватного устройства 9, а не движение по окружности. Таким образом, всегда можно расположить робот на боковой стороне станины пресса так, чтобы траектория захватного устройства проходила между направляющими боковыми колонками штампа. Поворот манипулятора осуществляется за счет привода, включаю­щего двигатель 21 и пружинные аккумуляторы 18, 20. Благодаря тому, что привод подъема манипулятора вынесен на основание, перемещаемая масса манипулятора уменьшается и, следовательно, собственная частота и быстродействие увеличиваются. При пово­роте рычага в передаче винт—гайка имеет место некоторое по­ступательное перемещение манипулятора в вертикальном направ­лении. Однако передаточное отношение винт—гайка может быть выбрано достаточно большим, в результате чего достигается при­ближенная кинематическая развязка этих двух степеней подвиж­ности.

Таким образом, при использовании предлагаемой схемы путем ввода дополнительного звена и кинематической передачи, связы­вающей звено с основанием, существенно упрощается ввод захват­ного устройства в рабочую зону оборудования. Это обеспечивает расширение функциональных возможностей робота, а также об­легчает подвижность звеньев манипулятора, уменьшает их размеры и массу за счет вынесения всех приводов на основание, улуч­шая динамические качества робота.

Робот описанной конструкции имеет грузоподъемность 0,2 кг. Этот робот, устанавливаемый на боковой поверхности станины прес­са, не занимает зоны оператора-наладчика с лицевой стороны пресса и обслуживает его, пронося предметы производства между колонками штампа.

Очевидные положительные качества промышленных роботов с цикловым управлением и рекуперацией механической энергии стимулируют попытки оснастить более сложные промышленные роботы, а именно позиционные, рекуператорами энергии (А. с. 733975 СССР, МКИ В 25 J 9/00). Управление движениями позици­онных роботов осуществляется с помощью датчиков обратных свя­зей (датчиков относительного положения звеньев манипулятора), включенных в контур регулирования. Поэтому роботы с пози­ционным управлением реализуют программы с гораздо более слож­ным циклом; чем роботы с цикловым управлением, работающие по механическим упорам. Программирование позиционных си­стем осуществляется обучением: в процессе ручного управления в память заносятся координаты позиций и порядок их обхода.

Проблему оснащения позиционных роботов рекуператорами энергии осложняет именно невозможность использования стацио­нарных программно-управляемых упоров-фиксаторов. Вместо них можно использовать различные тормозные, а также программно-управляемые устройства, однако при этом необходимо решать задачу точности отработки программных значений обобщенных координат. Другая сложность связана с необходимостью соедине­ния рекуператоров с кинематическими цепями приводов звеньев манипулятора управляемыми механизмами с очень малым време­нем срабатывания. Наконец, существенное значение имеют во­просы подзарядки рекуператоров.

Одним из вариантов технического решения проблемы является конструкция промышленного робота с позиционным управлением, кинематическая схема которого изображена на рис. 7.19, а.

Робот состоит из последовательно установленных на основа­нии 1 и шарнирно соединенных между собой звеньев 2—8. Звено 2 посредством шарнира крепится на основании Там же установ­лены компенсирующий механизм, образованный рядом дифферен­циалов 15—20, и двигатели 12, связанные со звеньями манипуля­тора кинематическими цепями, выполненными, например, на ко­нических передачах. Кроме того, на основании / установлены ре­куператоры механической энергии 11, выполненные, например, в виде пружин кручения, выходные звенья рекуператоров 10. Механизмы реверса 13 установлены между выходными звеньями рекуператоров и кинематическими цепями приводов, в данном случае валами 9 двигателей 12. Программно-управляемые муфты 14 также установлены между выходными звеньями рекуператоров и кинематическими цепями приводов. Рекуператорами механиче­ской энергии могут быть оснащены приводы не всех звеньев,а только наиболее нагруженных, т. е. наиболее инерционных.

Позиционный промышленный робот с рекуператорами энергии работает следующим образом.

В исходном положении (перед началом работы) рекуператоры «заряжены», т. е. пружины сжаты, их состояния зафиксированы, например, с помощью специальных тормозных устройств (на схе­мах не показаны). При поступлении команды на отработку задаваемых перемещений включаются в требуемом направлении дви­гатели 12 и к валам 9 подключаются выходные звенья рекупера­торов 10 с помощью программно-управляемых муфт’ 14 так, что направление моментов от рекуператоров 11 совпадает с направле­нием вращения валов Рис моментами двигателей 12. При этом происходит интенсивный разгон системы, переход потенциальной энергии пружин рекуператоров в кинетическую энергию звеньев. При отработке некоторой части требуемых перемещений про­граммно-управляемые муфты по сигналам от системы управления переключают направление моментов от аккумуляторов с помощью механизма реверса на обратное. При этом в течение второй части такта движения направления моментов от рекуператоров не сов­падают с направлениями скоростей валов Рис направлениями моментов двигателей 12. Происходит торможение системы, сопро­вождаемое зарядкой рекуператоров 11 и обратным переходом ки­нетической энергии системы в потенциальную энергию пружин. Энергия двигателей 12 расходуется на преодоление сил трения и подзарядку рекуператоров. В конце каждого такта состояние пружинных рекуператоров опять фиксируется тормозными устрой­ствами.

В альтернативном вариант

Рисунок 18 7.19 Кинематическая сема робота с позиционным управлением

е подключения выходных звеньев рекуператоров к кинематическим цепям привода механизм реверса отсутствует (рис. 7.19, б). В этом случае для реверсирования мо­мента аккумулятора используются собственные свойства коле­бательной системы пружина рекуператора — выходное звено ре­куператора. Собственная частота этой системы значительно выше частоты системы рекуператор — звено робота. Поэтому при от­ключении ведомого звена рекуператора10 от вала 9 двигателя 12 и при последующем его включении через половину периода соб­ственных колебаний системы «пружина — выходное звено реку­ператора» пружина рекуператора перейдет из фазы растяжения в фазу сжатия лишь с незначительной потерей потенциала вслед­ствие неточности включения и наличия явления затухания в си­стеме. Эти потери компенсируются энергией, поступающей в си­стему «рекуператор — звено робота» на интервале движения от двигателя этой системы.

В заключение отметим, что идеи и методы рекуперации энер­гии для систем робототехники нашли внедрение в первых серий­ных образцах роботов циклового типа.

В настоящее время ПКТИ кузробот (г. Таганрог) выпущено два таких образца («Краб-рекупер» и «Старт-рекупер»), отличаю­щихся грузоподъемностью и схемами исполнительных механиз­мов. Кроме того, в НРБ Институтом технической кибернетики и робототехники Болгарской Академии наук созданы роботы «Робко-М51» и «Робко-М52» также на принципах рекуперации. Причем робот «Робко-М52» обеспечивает значительное число точек пози­ционирования.

Рекуперация механической энергии в системах привода роботов

Режимы разгона и торможения составляют основу цикла любого робо­та, поэтому целесообразно на этапе торможения аккумулировать механи­ческую энергию в специальных устройствах, а на этапе разгона «выдавать» ее в систему, оставляя за двигателями лишь функции подкачки энергии для компенсации потерь на трение и совершение полезной работы. Эта идея лежит в основе перспективных двигательных систем робототехники, позво­ляющих одновременно повысить скорости движений рук и сэкономить энергию.

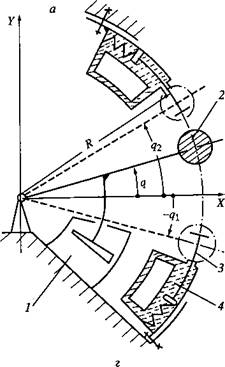

Рис. 2.4. Модели традиционного привода звена (о) и привода с рекуперацией механической энергии (в) и соответствующие им циклограммы (б, г)

Встраивание аккумуляторов механической энергии в двигательную сис­тему робота — одна из наиболее сложных проблем, обусловленная специ­фикой роботов как систем с большим числом степеней свободы и с изме­няемым циклом движений. В общем случае не удается использовать алго­ритмы расчета и построения механических аккумулирующих устройств. Однако в конструкциях цикловых роботов эти принципы уже реализованы

Рассмотрим принцип рекуперации энергии и сопоставим традиционную схему привода одной степени подвижности любого циклового робота со схемой, снабженной рекуператором энергии (рис. 2.4). Традиционная схема привода строится в соответствии с рис. 2.4, а. Двигатель 1 может быть любого типа (пневматический, гидравлический или электрический). Он кинематически связан со звеном 2, которое моделируется рычагом с массой т. Очевидно, что мощность двигателя 1 определяется, исходя из инерцион­ности звена 2 и требуемого быстродействия. В соответствии с функцио­нальным назначением системы она должна совершать возвратно-враща­тельные движения, периодически ускоряясь и замедляясь. При этом в ко­нечных положениях звена 2 всегда устанавливают регулируемые упоры 3, позволяющие получить требуемую величину хода, и демпфирующие устройства 4. Энергия, которую выдает системе двигатель 1 на большей части хода, рассеивается демпфирующими устройствами на относительно малом перемещении. Чем больше эта энергия и, соответственно, выше быстродействие, тем мощнее должны быть демпферы, больше ускорения и силы, действующие на элементы системы.

Следовательно, при увеличении быстродействия и повышении Мдв тре­буемый момент Мдем возрастает значительно быстрее вследствие того, что он действует на существенно меньшем участке перемещения. При этом значительно возрастают ускорения, а следовательно, нагрузки на участке торможения. Следует подчеркнуть, что повышать быстродействие в тради­ционной схеме путем увеличения мощности двигателя можно лишь до опре­деленного, довольно низкого, предела. Существование этого предела обус­ловлено тем, что в качестве ограничений при выборе двигателя выступают его массогабаритные показатели и установленная мощность [10].

В более рациональной структуре привода (рис. 2.4, в), в отличие от традиционной, имеется аккумулятор механической энергии в виде упругого элемента 5 с жесткостью с, а вместо демпферов-упоров установлены управ­ляемые упоры-фиксаторы 6. При среднем положении подвижного звена 2 между опорами-фиксаторами пружина 5 находится в свободном состоянии и ее усилие cq = 0. В начальном положении система поджимается к упору — фиксатору усилием cqA, где qA — амплитуда перемещения звена 2.

По команде на выполнение движения магнит фиксатора убирает упор и звено 2 под действием усилия пружины начинает разгоняться за счет пере­хода потенциальной энергии упругого элемента в кинетическую энергию звена. После прохождения среднего положения (q = 0) звено 2 начинает тор­мозиться за счет обратного перехода его кинетической энергии в потен­циальную энергию пружины.

Очевидно, что если бы не было трения, то звено 2 обязательно достигло симметрично установленного второго фиксатора и его скорость в этом положении была бы равна нулю; наличие же трения в системе обуслав­ливает необходимость установки привода 1. В рассматриваемой схеме при­вод используется не для разгона инерционного звена (на что в традиционной схеме затрачивается основная мощность), а только для компенсации потерь на трение. Поэтому схему отличает существенно меньшая мощность привода, а быстродействие от нее не зависит. Оно определяется собственной частотой системы и может выбираться с учетом жесткости пружины 5 и массы звена 2. Система привод-упругий элемент конструк­тивно легко выделяется в отдельный блок, получивший название «ре­куператор».

При такой организации привода автоматически обеспечиваются важные характеристики, а именно плавность разгона и торможения, а также выход на упоры практически с нулевой скоростью, что устраняет необходимость в демпферах. Благодаря настройке системы путем регулирования момента двигателя его работа всегда равна работе сил трения; 5) = 53 (рис. 2.4, г). Важно, что в этой схеме S2 = 0, т. е. нет необходимости «сжигать» излиш­ки энергии в демпфере. Вопросы динамики цикловых систем с реку­перацией энергии подробно рассмотрены в гл. 9. Здесь отметим, что построение привода на принципах рекуперации энергии позволяет в -10 раз снизить потребляемую им мощность и в 2-3 раза увеличить быстродействие робота.
