Кольцевой нагревательный элемент в духовых шкафах AEG
Современные духовки — это многофункциональные приборы для решения самых разнообразных задач. Их используют для приготовления блюд из мяса, птицы, рыбы и овощей, а также румяной выпечки. Рабочая камера духового шкафа также подходит для деликатной разморозки продуктов, поддержания температуры готовой еды, стерилизации посуды, сушки фруктов или грибов. В магазинах можно встретить устройства с газовыми и электрическими нагревательными элементами. Электродуховки считаются более многофункциональными и безопасными.
Основные нагревательные элементы
Внутри электрических духовых шкафов AEG установлено несколько ТЭНов, которые отвечают за нагрев воздуха в рабочей камере. Нижний нагреватель спрятан под металлическим листом, поэтому его не видно. Верхний ТЭН установлен по периметру «потолка» духовки, а в середине его расположен гриль. В некоторых моделях различают большой и малый грили, которые применяются для поджаривания порций разной величины. Мощный вентилятор (конвекция) обеспечивает циркуляцию воздушных потоков, благодаря чему ускоряет нагрев духовки. Многие модели поддерживают дополнительные функции подачи пара и СВЧ.
Зачем нужен кольцевой ТЭН?
Это устройство представляет собой спиральный нагреватель, прикрепленный к задней стенке внутренней камеры. Кольцевой ТЭН устанавливается вокруг конвекционного вентилятора. Такое решение обеспечивает максимально быстрое распределение жара по рабочей камере. Постоянная циркуляция горячего воздуха дает возможность готовить еду одновременно на нескольких уровнях. Благодаря кольцевому ТЭНу и конвекции продукты равномерно запекаются по всей плоскости противней. Мясные блюда получаются сочными и хорошо пропеченными, а выпечка становится пышной и румяной.
Кольцевой нагрев позволяет быстро достичь требуемой температуры, его можно использовать для предварительного разогрева духовки. Это существенно экономит время хозяйки и электроэнергию. Духовые шкафы «АЕГ» с данной технологией имеют наивысшие классы энергетической эффективности: А++ и А+++.
Умная кухня
Мобильное приложение «My AEG Kitchen» дает возможность на расстоянии управлять работой бытовой техники. Кроме удаленного контроля, современные технологии окажут вам персональную помощь в приготовлении многих популярных блюд. Откройте для себя безграничные возможности умной кухни с продуктами AEG!
Каталог статей Параметры ТЭНов для электродуховок, подбор аналога, характеристики, разновидности.
В большинстве современных электрических духовках применяются электрические ТЭНы которые со временем, в процессе эксплуатации, выходят из строя. Рассмотрим основные разновидности ТЭНов и их классификацию.
Первый признак — назначение ТЭНов, бывают:
- Нижний ТЭН, состоит из одной спирали, расположен под дном корпуса
- Верхний ТЭН, состоит из одной или двух спиралей. При этом внутренняя часть выполняет функцию гриля и разогревается в процессе работы до красного свечения. Внешняя же часть используется для конвекционного нагрева. Иногда, например в духовках Pyramyda, в режиме конвекционного нагрева обе части включаются последовательно.
- ТЭН конвекции, круглый, реже овальный ТЭН расположенный вокруг лопастей вентилятора конвекции, и позволяет осуществлять приготовление с отсутствием лучевого обогрева, с точным поддержанием температуры по всему объёму камеры духовки.
Первые два ТЭНа конструктивно схожи, и при совпадении количества нитей нагрева и геометрии могут друг друга заменять.
Второй параметр — мощность, измеряется в Ваттах ( Вт, W), если геометрия ТЭНа аналогична, то отклонение номинальной мощности на 20..30% не приводит к каким либо заметным последствиям.
Третий параметр — геометрия размеров ТЭНа и его крепления. Вот тут предлагаю обратится к рисунку в начале материала и рассмотреть каждый из них подробней.
Для плоских прямоугольных, на примере 05.08019:
- Wd — ширина по внешнему краю нагревателей, 365мм
- Wi — ширина по краям монтажных усов, 445мм
- Ld — длинна от края нагревателя до монтажной планки, 380мм
- Wk — расстояние между клемами, 23/55/23мм
- Lk — длинна клемм от монтажной планки, 58мм
- Wm — расстояние между крепёжными элементами (отверстия или шпильки), 135мм
- Wp — ширина монтажной планки, 150мм
- Hi — тип крепления на планке монтажной (Hi — шпильки, Ho — отверстия)
- Nh — количество нитей (нагревателей), 2 шт
- W — мощность ТЭНа, 2500Вт (900+1600)
Для круглых ТЭНов конвекции, на примере 05.07009:
- D — диаметр по внешнему краю нагревателей, 190мм
- L — длинна от края нагревателя до середины клемм на монтажной планки, 213мм
- Wk — расстояние между клемами, 25мм
- Lk — длинна клемм от монтажной планки, 55мм
- H — высота от плоскости ТЭНа до монтажной планки, 35мм
- Wm — расстояние между крепёжными элементами (отверстия или шпильки), 60мм
- Wp — ширина монтажной планки, 70мм
- Ho — тип крепления на планке монтажной (Hi — шпильки, Ho — отверстия)
- Nh — количество нитей (нагревателей), 1 шт
- Ns — количество витков ТЭНа, 2 шт
- W — мощность ТЭНа, 2000Вт
О тэнах духовки.
Тэны — трубчатые электронагреватели. Имеют различную конфигурацию, количество контактов, мощность и настройки нагрева.
Основные тэны духовки:
Верхние тэны.
Верхние тэны имеют один или два контура. Тэны с двойным контуром называются тэн духовки в грилем. Обычно тэн гриля имеет меньшую мощность, чем внешний контур тэна.
Верхний тэн духовки с грилем является компонентом печи, который расположен в верхней части камеры духовки. Если заглянуть внутрь духовки его можно увидеть. Он предназначен для обеспечения равномерного и интенсивного нагрева пищи, расположенной на верхней полке или решетке духовки.
Такое конструктивное решение позволяет приготавливать блюда с золотистой корочкой, подрумяненные и аппетитные. Верхний тэн может использоваться самостоятельно в режиме гриля или совместно с нижним тэном для получения более равномерного распределения тепла.
Обычно верхние тэны имеют планку с контактами по центру. Если планка с контактами смещена в бок, то такие тэны принято называть тэн с боковой планкой.
Нижние тэны.
Нижний тэн духовки — это нагревательный элемент, расположенный в нижней части духовки. Он отвечает за обогрев нижней части пищи, расположенной на нижних полках или противне. Нижний тэн создает прямой тепловой поток, который равномерно прогревает пищу снизу, обеспечивая равномерное запекание и приготовление. Нижний тэн обычно используется для запекания и готовки булочек, пиццы, печенья и других продуктов, требующих равномерного нагрева снизу.
Нижние тэны расположены в нижней части жарочного шкафа за металлическим листом корпуса. Обычно имеет один контур и мощность 1200W.
Тэн конвекции.
Тэн конвекции или тэн-кольцо расположен рядом с вентилятором конвекции на задней стенке. Тэн конвекции духовки — это нагревательный элемент, который используется для создания конвекционного потока горячего воздуха внутри духовки. Этот поток воздуха обеспечивает равномерное и быстрое распределение тепла внутри духовки, что позволяет более равномерно запекать и готовить пищу.
Обратите внимание, что конструкция и функциональность духовок может различаться в зависимости от модели и производителя, поэтому рекомендуется следовать инструкциям пользователя и руководству к прибору для оптимального использования тэнов.
При использовании духовки важно следить за процессом готовки, чтобы не допустить пережаривания или сгорания пищи. Также обычно рекомендуется предварительно разогреть перед началом приготовления пищи.
Как проверить тэн?
Рассмотрим на примере верхнего тэна. Если он неисправен, духовка не сможет нормально нагреваться. Вы можете проверить элемент гриля, переведя духовку в режим «гриль». Дайте ему нагреться в течение нескольких секунд, затем поднесите руку к верхней части духовки (ни к чему не прикасаясь), чтобы увидеть, сможете ли вы обнаружить тепло, выделяемое элементом. Проверить элемент на целостность можно также с помощью мультиметра в режиме омметра. Он должен показывать сопротивление на контактах.
Аналогично можно проверить все тэны.
Из практики, очень редко бывает, чтобы перегорели сразу все тэны. Если не включаются все тэны, то надо проверять термостат, таймер, защиту от детей, термопредохранитель. Об этом подробно было описано в других наших статьях.
Как подобрать тэн духовки?
В нашем интернет-магазине более 200 разных тэнов для духовок. Начинать надо с диагностики. Убедитесь, что на тэн поступает электропитание и тэн не показывает сопротивление при тестировании мультиметром. Далее, можно по аналогии выбрать тэн на сайте. Если не находите ничего подходящего или не уверены в правильности, то обратитесь к нашему консультанту ( в правом нижнем углу экрана зеленая иконка диалога или по 88005513909, есть вацап). Консультанту надо сообщить бренд духовки и данные с заводской наклейки на корпусе духовки.
Как найти наклейку см. ЗДЕСЬ
Разновидности ТЭНов электрических духовок: преимущества и недостатки
ТЭН электрической духовки, чаще всего, представляет собой нагревательный элемент, выполненный из прочного термостойкого металла, который обладает большим электрическим сопротивлением, и содержит внутри магнезию, также называемую сульфатом натрия, которая выступает в качестве адсорбента и изоляция. Главная задача магнезии — не допустить контакта оболочки нагревателя и электрической проволоки.
Электрические духовки оснащаются несколькими разновидностями электрических нагревателей:
1. Галогенный
— такие ТЭНы представляют собой конструкции специфической формы, выполненные из прочного термостойкого стекла. В качестве главного элемента конструкции выступает специальная галогеновая лампа, которая отражает тепло, излучаемое самим ТЭНом. Такие детали практически никогда не устанавливаются в бытовых духовых шкафах, используются в рамках промышленного оборудования. Высокая надежность и долговечность — главные преимущества галогеновых ТЭНов, тем не менее, стоимость таких деталей довольно высока.
2. Спиральный
— электрические нагреватели для духовок спирального типа представляют собой конструкцию, состоящую из одной или двух спиралей. Управление мощностью таких ТЭНов выполняется при помощи регулятора, который изменяет сопротивление спирали, регулируя величину тока, и как следствие нагрев. Современные духовки оснащаются регуляторами, которые позволяют реализовать не только ступенчатый, но и плавный нагрев.
3. Сплошной
(также нередко называемый «блином») — такой нагреватель представляет собой сплошную конструкцию, надежно зафиксированную под металлической пластиной. Управление работой сплошных ТЭНов практически всегда ступенчатое, а не плавное или комбинированное. Чаще всего, регуляторы имеют 6 ступеней.

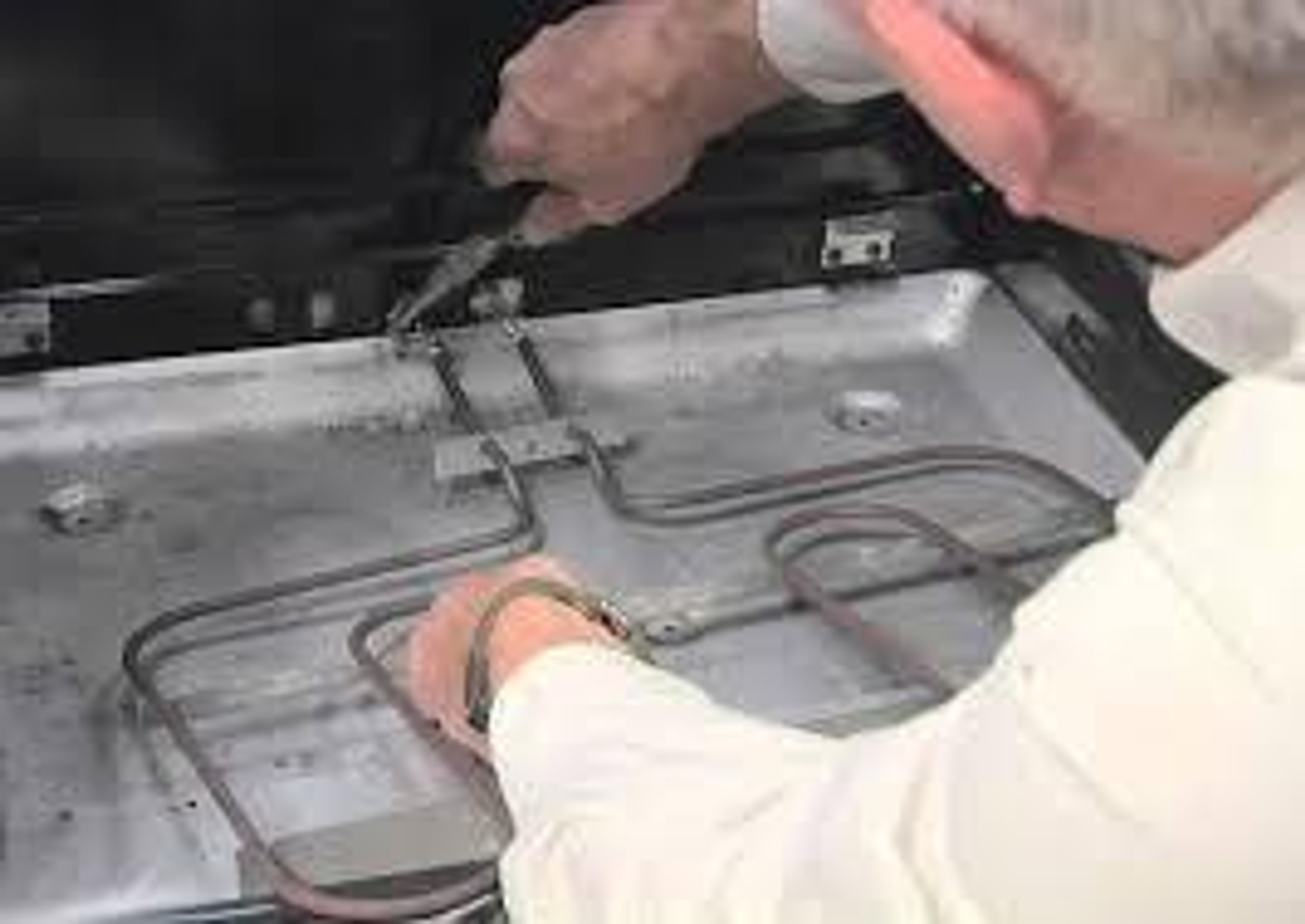

Если духовка перестала работать, то, прежде всего, необходимо убедиться, что на нагреватели поступает питание. В то время как при отсутствии нагрева одного ТЭНа, когда духовка оснащена несколькими, есть все основания полагать, что причина не исправности — электрический обрыв. Срок службы спиральных нагревателей, которыми чаще всего оснащаются духовки, составляет 5 лет. Однако, стоимость деталей совсем невысока, в таком случае, если ТЭН выходит из строя, стоимость ремонта с учетом покупки новой детали, уж точно не ударит по карману. К тому же, монтаж нагревателя максимально прост и может быть выполнен в домашних условиях буквально за 20 минут.
