Инструкция по установке термостата KSD301

Продукт серии KSD301 представляет собой переключатель термостата , в котором в качестве чувствительного к температуре компонента используется биметаллический лист. Когда электрический прибор работает нормально, биметаллический лист находится в свободном состоянии, а контакт находится в замкнутом/разомкнутом состоянии. Когда температура достигает рабочей температуры, биметаллический лист нагревается, создавая внутреннее напряжение и действует быстро, открываясь /замыкание контактов и размыкание/подключение цепи, что играет роль в контроле температуры. Когда прибор остывает до температуры сброса, контакты автоматически замыкаются/размыкаются, возвращаясь в нормальный режим работы.

Термостаты KSD301 широко используются в диспенсерах для воды, водонагревателях, сэндвич-тостерах, посудомоечных машинах, сушилках, шкафах для дезинфекции, микроволновых печах, электрических кофейниках, электрических плитах, холодильниках, кондиционерах и другой бытовой технике, а также могут использоваться в оргтехнике и подогревы автомобильных сидений.

1. Способ заземления: С помощью металлической чашки термостата, присоединенной к заземляющей металлической части.

2. Термостат KSD301 должен работать в обычных условиях внутри помещений, где относительная влажность воздуха не превышает 90 % и отсутствуют агрессивные газы, легковоспламеняющиеся газы и токопроводящая пыль.

3. Когда переключатель термостата используется для измерения температуры твердых предметов, крышка должна находиться близко к нагревательной части контролируемого прибора, а чувствительная к температуре поверхность крышки должна быть покрыта теплопроводной силиконовой смазкой или другим теплопроводящим средством. проводящие среды с аналогичными свойствами.

4. Если термостат используется для измерения температуры жидкостей или пара, рекомендуется использовать изделия с крышками из нержавеющей стали, а также должны быть предусмотрены надежные меры по защите от утечек для предотвращения просачивания жидкости в изолирующие части термостата.

5. Не разрушайте и не деформируйте верхнюю часть крышки, чтобы не изменить рабочую температуру и не повлиять на другие характеристики.

6. Жидкости не должны проникать внутрь термостата! Оболочка должна быть защищена от чрезмерных усилий, чтобы предотвратить появление трещин; корпус должен содержаться в чистоте, чтобы предотвратить загрязнение токопроводящими веществами, чтобы избежать пробоя короткого замыкания из-за ухудшения характеристик изоляции.

7. Не сгибайте клеммы во время использования, иначе это повлияет на надежность электрического соединения.

Как правильно настроить биметаллический термостат

Биметаллический термостат — это устройство, которое используется для автоматического регулирования температуры. Он состоит из двух металлических полосок с разными коэффициентами теплового расширения. Когда температура меняется, полоски изогнутся, что приводит к открытию или закрытию контактов, управляющих системой отопления или охлаждения.

Настройка биметаллического термостата может быть необходима, если вы хотите, чтобы он открывал или закрывал контакты при определенной температуре. В этой пошаговой инструкции мы расскажем вам, как правильно настроить термостат.

Важно помнить, что точная настройка термостата может зависеть от конкретной модели и производителя, поэтому всегда следуйте инструкциям, прилагаемым к вашему устройству.

Шаг 1: Включите систему отопления или охлаждения и подождите, пока она достигнет рабочей температуры. Это необходимо для того, чтобы убедиться, что термостат корректно регулирует температуру.

Шаг 2: Определите желаемую температуру, при которой вы хотите, чтобы термостат открывал или закрывал контакты. Обычно это делается путем переключения регулятора термостата в верхнюю или нижнюю положение, на котором указана желаемая температура.

Как настроить биметаллический термостат

1. Вам понадобятся следующие инструменты: отвертка, водяной ключ или щипцы.
2. Найдите биметаллический термостат на стене в помещении.
3. Откройте защитную крышку термостата и снимите ее.
4. Постепенно поворачивайте регулировочный винт по часовой стрелке, чтобы увеличить температуру, или против часовой стрелки, чтобы уменьшить температуру.
5. Наблюдайте за изменениями температуры в помещении и регулируйте винт до достижения желаемого уровня тепла или прохлады.
6. Закройте крышку термостата.

Важно помнить, что при настройке биметаллического термостата необходимо быть аккуратным и следить за изменениями температуры в помещении. Если вам трудно самостоятельно настроить термостат, рекомендуется обратиться к специалисту.

Подготовка к настройке

Перед тем как приступить к настройке биметаллического термостата, необходимо выполнить несколько предварительных шагов:

1. Отключите электроснабжение

Прежде чем начать работу с термостатом, убедитесь, что электроснабжение к подключенной к нему системе отключено. Это обеспечит безопасность при выполнении настроек.

2. Проверьте правильность установки термостата

Убедитесь, что биметаллический термостат установлен на нужный радиатор или другое оборудование, и фиксация выполнена надежно. Правильная установка подразумевает, что термостат находится в непосредственной близости от теплоносителя и его датчик имеет доступ к измеряемому объекту.

3. Проверьте наличие руководства пользователя

Прежде чем начать настраивать термостат, убедитесь, что у вас есть руководство пользователя с подробными инструкциями для данной модели. Это поможет вам понять, какие функции и настройки имеет ваш термостат, а также какие последовательности действий необходимо выполнить для их изменения.

4. Соберите необходимые инструменты

Для настройки биметаллического термостата вам могут понадобиться следующие инструменты: отвертка, ключи для гаек, прибор для измерения температуры. Убедитесь, что все необходимые инструменты у вас под рукой перед началом работы.

5. Определите желаемую температурную точку

Прежде чем приступить к настройке, определите, какую температуру вы бы хотели поддерживать в помещении. Это поможет вам понять, какие значения следует установить на термостате. Определитесь с желаемой температурой и запишите ее для более удобной работы впоследствии.

Разборка и очистка термостата

Периодическая разборка и очистка биметаллического термостата помогает поддерживать его эффективность и надежную работу. Этот процесс может быть выполнен с помощью следующих шагов:

1. Отключите электропитание

Перед началом разборки термостата убедитесь, что электрическая цепь подключения к нему полностью отключена. Это поможет избежать возможности получить удар электричеством и повредить термостат.

2. Снимите крышку

Аккуратно снимите крышку с термостата, чтобы получить доступ к внутренним компонентам.

3. Проверьте состояние биметаллической пластины

Осмотрите биметаллическую пластину на предмет повреждений или износа. Если она имеет видимые повреждения, ржавчину или иные проблемы, рекомендуется заменить ее новой.

4. Очистите и удалите накипь

Если на поверхности биметаллической пластины образовалась накипь, остатки ржавчины или другие загрязнения, очистите ее мягкой щеткой или тряпкой, смоченными в теплой воде и моющем средстве. Убедитесь, что все загрязнения полностью удалены.

5. Проверьте пружину и контакты

Проверьте пружину внутри термостата на предмет повреждений или деформаций. Также осмотрите контакты на наличие коррозии, которая может препятствовать эффективной работе термостата. Если обнаружены повреждения, рекомендуется заменить соответствующие компоненты.

6. Установите все обратно

После тщательной очистки и проверки всех компонентов, аккуратно установите крышку термостата на место.

Следуя этой пошаговой инструкции, вы сможете разобрать и очистить биметаллический термостат, обеспечивая его надежную и эффективную работу.

Настройка температуры

После установки биметаллического термостата необходимо правильно настроить желаемую температуру в помещении. Для этого следуйте инструкциям:

1. Ознакомьтесь с инструкцией

Перед началом настройки рекомендуется внимательно прочитать инструкцию по эксплуатации, которая поставляется в комплекте с термостатом. Инструкция содержит подробные сведения о функциях и возможностях данной модели, что позволит правильно и безопасно настроить температуру.

2. Используйте правильные инструменты

Для настройки термостата вам понадобятся небольшие отвертки, чтобы регулировать кнопки, переключатели или дисплей. Убедитесь, что инструменты, которые вы используете, соответствуют размерам и требованиям производителя.

3. Размер помещения

Определите размер помещения, где будет установлен термостат. В зависимости от этого вам придется настроить различные параметры, такие как рабочий диапазон термостата или скорость изменения температуры. Если помещение большое, возможно, потребуется увеличить мощность обогрева.

4. Постепенное повышение или понижение температуры

Для достижения комфортной температуры в помещении, следует постепенно повышать или понижать температуру на термостате. Начните с установки назначенной температуры и подождите несколько часов, чтобы оценить комфортность. Если температура недостаточна, повысьте ее на несколько градусов и повторите процесс.

5. Проверьте другие параметры

Помимо настройки температуры, убедитесь, что другие параметры, такие как режим работы (автоматический, ручной, экономичный), настройки таймера и регуляторы вентиляции установлены правильно. Это поможет добиться оптимального комфорта и экономии энергии.

Следуя этим простым шагам, вы сможете правильно настроить биметаллический термостат и наслаждаться комфортной температурой в своем помещении.

Как настроить биметаллический термостат

Биметаллический термостат – это устройство, используемое для регулирования температуры в помещениях. Он состоит из двух металлических полосок разных расширений, которые связаны между собой и при определенной температуре меняют свою форму. Таким образом, биметаллический термостат регулирует открытие и закрытие вентиляции или подачу тепла, чтобы поддерживать оптимальную температуру в помещении.

Настройка биметаллического термостата может быть необходима, если в вашем помещении стало слишком жарко или холодно. Прежде чем начать настройку, важно убедиться, что термостат включен и подключен к источнику питания. Затем следует определить оптимальную температуру, которую вы хотите поддерживать в помещении.

Чтобы настроить биметаллический термостат, вам потребуется ручка регулировки температуры. Вращая ее в одну или другую сторону, вы изменяете уровень тепла, который термостат будет поддерживать. Рекомендуется провести небольшой эксперимент, чтобы определить, какое положение настройки соответствует желаемой температуре в помещении.

Важно помнить, что оптимальная температура может варьироваться в зависимости от времени года, размера помещения и множества других факторов. Поэтому регулируйте биметаллический термостат в соответствии с вашими потребностями и комфортом.

После настройки биметаллического термостата рекомендуется проверить его работоспособность. Для этого можно использовать термометр, чтобы убедиться, что температура в помещении соответствует заданной на термостате. Если вы обнаружите, что термостат не поддерживает желаемую температуру, его можно скорректировать, снова проводя настройку с ручкой регулировки.

Обеспечение комфортного климата в помещении очень важно для вашего благополучия и здоровья. Настройка биметаллического термостата позволяет вам контролировать температуру и создать комфортные условия внутри дома или офиса. Помните, что регулярная проверка и обслуживание термостата помогут поддерживать его работоспособность и эффективность.

Настройка биметаллического термостата для комфортного климата в помещении

Для того чтобы настроить биметаллический термостат и обеспечить комфортный климат в помещении, необходимо выполнить следующие действия:

1. Установите термостат на правильной высоте. Термостат должен быть установлен на высоте около 1,5 метра от пола, на свободном от препятствий месте. Это позволит термостату более точно определять температуру в помещении.
2. Настройте желаемую температуру. На корпусе термостата обычно есть регулируемая шкала с температурами. Поверните регулятор в нужное положение, чтобы срегулировать желаемую температуру в помещении.
3. Проверьте настройку. После установки и настройки термостата проверьте его работу. Убедитесь, что температура в помещении регулируется в соответствии с вашими предпочтениями. Если температура слишком высокая или низкая, можно скорректировать настройки.
4. Поддерживайте регулярное обслуживание. Не забывайте поддерживать регулярное обслуживание термостата, чтобы он продолжал работать эффективно. Очищайте его от пыли и грязи, проверяйте контакты на предмет коррозии и заменяйте батарейки при необходимости.

Настройка биметаллического термостата для комфортного климата в помещении не является сложной задачей, но требует некоторого времени и внимания. Следуя указанным выше шагам, вы сможете создать оптимальные условия для вашего комфорта.

Обратите внимание, что для более точной настройки температуры в помещении можно использовать дополнительные приборы, такие как программаторы или термостаты с функцией программирования. Они позволяют задавать различные температурные режимы в течение дня и ночи, что помогает сэкономить энергию и обеспечить комфорт.

Принцип работы биметаллического термостата

В основе работы биметаллического термостата лежит принцип свойств двух слоев металла, склеенных вместе. Один слой металла имеет низкую температурную расширяемость, в то время как другой имеет высокую. Когда температура в помещении поднимается, слои металла расширяются по-разному, что приводит к искривлению биметаллической пластины.

Искривление биметаллической пластины воздействует на механизм термостата, вызывая действие переключателя, который контролирует подачу тепла. Когда температура достигает заданного уровня, термостат переключается и прекращает подачу тепла.

Биметаллический термостат также может быть настроен на поддержание постоянной температуры в помещении. Если температура поднимается выше заданного уровня, термостат отключает систему отопления или кондиционирования, чтобы предотвратить перегрев или переохлаждение.

Преимущество использования биметаллического термостата заключается в его простоте и надежности. Он не требует электропитания, поэтому может быть использован в разных условиях и на разных уровнях температуры.

Ключевые параметры настройки биметаллического термостата

1. Регулировка температуры

Один из главных параметров настройки биметаллического термостата — это регулировка желаемой температуры в помещении. Для этого на корпусе термостата обычно есть регулятор, который позволяет устанавливать нужное значение. Настройка производится путем поворота регулятора вправо или влево до достижения желаемой температуры.

2. Зона комфорта

При настройке биметаллического термостата важно учесть зону комфорта, то есть температурный диапазон, в котором комфортно находиться людям. Обычно зона комфорта составляет от 18 до 22 градусов по Цельсию, но может варьироваться в зависимости от предпочтений и потребностей пользователей.

3. Калибровка

Биметаллические термостаты могут с течением времени накапливать погрешность в измерении температуры, поэтому их нужно периодически калибровать для точности показаний. Калибровка проводится с помощью специального инструмента или путем сравнения показаний с другим точным термометром.

4. Чувствительность

Чувствительность термостата определяет, насколько часто он будет включаться и выключаться для поддержания установленной температуры. Если чувствительность высокая, термостат будет реагировать на малейшие изменения температуры и чаще включаться и выключаться. Если чувствительность низкая, то термостат будет медленно реагировать на изменения и поддерживать более стабильную температуру.

5. Задержка выключения

Задержка выключения — это время, которое термостат ждет после достижения установленной температуры перед тем, как выключить систему отопления или охлаждения. Задержка позволяет избежать частого включения и выключения системы, что может повысить ее эффективность и снизить энергопотребление.

Шаги по настройке биметаллического термостата и созданию комфортного климата в помещении

Шаг 1: Правильная установка термостата

Первым шагом является правильная установка биметаллического термостата. Термостат должен быть установлен в оптимальном месте, где он может обнаружить изменение температуры в помещении. Часто этим местом является главное помещение или коридор. Установите термостат на глазовом уровне и избегайте его предметов или блокировки его вентиляции.

Шаг 2: Настройте желаемую температуру

После установки термостат нужно настроить на желаемую температуру. Вращайте регулировку термостата до тех пор, чтобы указатель показывал желаемую температуру. Учтите, что высокая температура будет вызывать постоянное включение отопления, в то время как низкая температура может быть неудобной для вас.

Шаг 3: Установите изменение границы

Биметаллический термостат имеет специальное регулировочное колесо, которое позволяет пользователю установить изменение границы. По умолчанию граница представляет собой промежуток 1-2 градуса, но вы можете настроить его в зависимости от ваших предпочтений. Более широкая граница будет вызывать меньше циклов нагрева-выключения.

Шаг 4: Проверьте работу системы

После всех настроек важно проверить работу системы в целом. Включите отопление и наблюдайте за температурой помещения. Если биметаллический термостат правильно настроен, то температура будет постепенно повышаться до желаемого уровня и поддерживаться на этом уровне.

Следуя этим шагам, вы сможете настроить биметаллический термостат и обеспечить комфортную температуру в вашем помещении. Не забывайте регулярно проверять работу системы и в случае необходимости корректировать настройки.

Биметаллический термостат как настроить

Регулировка (юстировка) терморегуляторов серии ТАМ133-1М

Терморегуляторы серии ТАМ133-1М проектировались и производятся в расчете на весьма продолжительный срок службы, исчисляемый годами и сотнями тысяч циклов срабатываний. При этом отдельно оговаривается, что приборы являются необслуживаемыми.
Юстировка механизма терморегулятора для приведения его в соответствие паспортным температурным характеристикам выполняется однократно при его производстве. Предполагается, что на протяжении всего срока службы температурные характеристики останутся стабильными и их отклонение от паспортных значений не выйдет за пределы допусков. Практикой это подтверждается — случаи выхода терморегуляторов из строя по причине разъюстировки крайне редки.
Другими словами, в случае отказа терморегулятора, не стоит тешить себя надеждой вернуть его к жизни вращением юстировочных винтов. Просто поменяйте прибор на новый.

Однако, профессионалы все же изредка прибегают к повторной юстировке для коррекции температурных характеристик терморегуляторов. Например, при недоступности конкретной модификации терморегулятора серии ТАМ133-1М, можно использовать другую модификацию, выполнив перенастройку характеристик при помощи юстировочных винтов. Кроме того, повторная юстировка может быть применена для более точной подгонки характеристик терморегулятора к индивидуальным особенностям холодильного агрегата или условиям, в которых он эксплуатируется.
Подобная регулировка терморегуляторов ТАМ133-1М предъявляет повышенные требования к уровню квалификации проводящего ее специалиста.
При возникновении необходимости в повторной юстировке терморегулятора серии ТАМ133-1М используйте инструкции, приведенные ниже.

Предварительные рекомендации

• Ознакомьтесь со статьей Рабочий цикл плачущего испарителя, чтобы иметь представление об особенностях работы плачущего испарителя холодильного агрегата, в тесном взаимодействии с которым функционируют терморегуляторы серии ТАМ133-1М.
• Соблюдайте предельную осторожность при обращении с терморегулятором в процессе его регулировки. Вы имеете дело с точным прибором, взаимное расположение некоторых его составных частей оказывает непосредственное влияние на температурные характеристики.
• Не производите излишнюю разборку терморегулятора. Для проведения его регулировки достаточно получить доступ к юстировочным винтам, сняв пару пластиковых крышек-заглушек. Не отсоединяйте от корпуса терморегулятора блок электрических контактов.
• Все манипуляции с терморегулятором по возможности следует производить на обесточенном холодильнике. При необходимости в процессе юстировки запитать компрессор или другие приборы, делать это следует в обход терморегулятора (сняв с него все клеммы проводки холодильника).
• Перед началом и в процессе работ производите фотосъемку. Наличие фотоснимков поможет восстановить предыдущее состояние механизма в случае необходимости.
• При вращении юстировочных винтов, не прикладывайте излишние усилия вдоль оси отвертки. Другими словами, не давите отверткой на юстировочный винт.
• Перед началом вращения юстировочных винтов нанесите тонким спиртовым маркером совпадающие отметки на головки винтов и на удерживаемые ими неподвижные пластины. При вращении винтов ведите счет полным оборотам юстировочных винтов и запоминайте направление вращения. Эти меры помогут в любой момент вернуть винты в первоначальное, установленное на заводе, положение.
• По возможности, производите контроль изменения температурных характеристик терморегулятора после каждых 45° угла поворота юстировочных винтов.
• Следует отказаться от выполнения работ по регулировке терморегулятора, если у вас недостаточно опыта в работе с электроустановками. Помните, что вы самостоятельно несете всё бремя ответственности за последствия вашего вмешательства в работу терморегулятора и холодильника.
• Имейте в запасе дополнительный терморегулятор на случай фатальной ошибки при регулировке основного терморегулятора.

Проведение регулировки (юстировки) терморегулятора серии ТАМ133-1М

Терморегуляторы серии ТАМ133-1М имеют два юстировочных винта для независимой регулировки температуры замыкания и размыкания управляющей компрессором контактной пары.

Настройка температуры размыкания контактов

За регулировку температуры размыкания контактов в терморегуляторе ТАМ133-1М отвечает юстировочный винт, головка которого видна со стороны блока электрических контактов при снятой пластиковой крышке-заглушке (см. рисунок). Этот винт регулирует предварительное сжатие цилиндрической пружины терморегулятора.

Обратите внимание на следующее:

• Узел регулировки предварительного сжатия цилиндрической пружины сконструирован таким образом, что при вращении юстировочного винта по направлению часовой стрелки происходит уменьшение усилия предварительного сжатия пружины и ее длина увеличивается.
• Изменение усилия предварительного сжатия цилиндрической пружины происходит и вследствие смены режима работы терморегулятора. Поэтому, при настройке температуры размыкания контактов вращением юстировочниго винта цилиндрической пружины, следует учитывать текущую уставку терморегулятора.
• Блок контактов трехклеммных терморегуляторов ТАМ133-1М содержит два регулировочных винта. Будьте внимательны, не перепутайте юстировочный винт настройки температуры размыкания контактов с винтом регулировки дополнительной контактной пары.
• На фото выше показан блок электрических контактов трехклеммного терморегулятора серии ТАМ133-1М. Блок контактов двухклеммного прибора выглядит чуть проще, но обсуждаемый юстировочный винт настройки температуры размыкания контактов будет на том же месте, что и у трехклеммной модификации.

Для повышения температуры, при которой размыкается электрическая контактная пара терморегулятора, юстировочный винт цилиндрической пружины следует вращать против направления часовой стрелки. При таком направлении вращения юстировочного винта будет происходить увеличение усилия предварительного сжатия цилиндрической пружины.

Для понижения температуры, при которой размыкается электрическая контактная пара терморегулятора, юстировочный винт цилиндрической пружины следует вращать по направлению часовой стрелки. При таком направлении вращения юстировочного винта будет происходить уменьшение усилия предварительного сжатия цилиндрической пружины.

Настройка температуры замыкания контактов

Регулировка температуры замыкания контактов осуществляется при помощи юстировочного винта, головка которого доступна при снятой пластиковой крышке-заглушке со стороны корпуса терморегулятора, противоположной стороне установки вала управления (см. рисунок). Этот винт регулирует предварительное усилие пластинчатой пружины терморегулятора.

Для повышения температуры, при которой замыкается электрическая контактная пара терморегулятора, юстировочный винт пластинчатой пружины следует вращать по направлению часовой стрелки.

Для понижения температуры, при которой замыкается электрическая контактная пара терморегулятора, юстировочный винт пластинчатой пружины следует вращать против направления часовой стрелки.

Пределы корректной работы механизма

Схема, по которой сконструирован механизм терморегуляторов серии ТАМ133-1М предполагает раздельную независимую юстировку температуры размыкания и замыкания контактной пары: вращение юстировочного винта изменяет только тот параметр, за настройку которого он отвечает.
Однако, подобная независимость обеспечивается лишь в некотором ограниченном диапазоне соотношений статических усилий цилиндрической и пластинчатой пружин: усилие пластинчатой пружины, приведенное к оси цилиндрической должно быть больше, чем усилие, развиваемое цилиндрической пружиной.

Необдуманное обращение с юстировочными винтами может привести к нарушению указанного выше соотношения усилий пружин. В этом случае логика работы механизма будет нарушена и независимость юстировки температуры размыкания и замыкания контактной пары больше не будет обеспечиваться.
Кроме того, не будет обеспечиваться и независимость температуры замыкания контактов от уставки, что (в зависимости от текущей уставки прибора) будет приводить либо к чрезмерному увеличению продолжительности фазы оттайки, либо к включению компрессора еще до того, как весь иней на поверхности плачущего испарителя оттает.
Для предотвращения подобных негативных последствий следует избегать необдуманного чрезмерного вращения юстировочных винтов против направления часовой стрелки. С другой стороны, при аккуратном обращении с винтами и контроле изменения температурных характеристик терморегулятора после каждых 45° угла поворота винтов, можно утверждать, что вероятность возникновения указанных негативных последствий низка.

Контроль корректности работы механизма

Наблюдая за поведением составных частей механизма терморегулятора можно сделать вывод о том, корректно ли была проведена юстировка прибора и сохраняется ли независимость температуры замыкания контактов от уставки.
Наблюдение за некоторыми составными частями механизма осложнено плохим обзором внутреннего пространства корпуса терморегулятора, но, при некоторой сноровке, вполне может быть выполнено. На изображениях ниже показаны составные части механизма, за которыми предстоит наблюдать.

Для приведения в движение составных частей механизма терморегулятора необходимо иметь возможность понижения температуры капиллярной трубки прибора вплоть до размыкания контактной пары на режиме работы «Холод».

Окно корпуса рядом с валом управления

Рядом с валом управления расположено окно корпуса терморегулятора, позволяющее наблюдать за двумя пластинами, являющимися плечами двух основных рычагов механизма терморегулятора. Левая и правая (по рисунку) границы этого окна служат упорами, ограничивающими ход пластины номер 1. Пластина номер 2 расположена в глубине корпуса терморегулятора и не контактирует с окном.

Крюк-ограничитель

Пластина 2 оснащена специальным крюком, ограничивающим ход пластины 2 относительно пластины 1. При проверке корректности работы механизма терморегулятора необходимо контролировать момент, когда крюк войдет в контакт с пластиной 1. К сожалению, из-за плохого обзора внутреннего пространства корпуса терморегулятора наблюдение за крюком крайне осложнено; для выхода из положения используйте миниатюрный фонарик.
На данном изображении представлен терморегулятор ТАМ133-1М со срезанной боковой стенкой корпуса. Это позволяет более детально рассмотреть скрытые части механизма.
На приведенном изображении механизм показан в состоянии, при котором крюк-ограничитель не контактирует с пластиной 1.

При понижении температуры капиллярной трубки от комнатной до температуры размыкания контактной пары последовательность взаимодействий составных частей правильно настроенного механизма терморегулятора должна быть следующая:

• Пластина 1 прижата к упору А, пластина 2 прижата к пластине 1, крюк-ограничитель (являющийся частью пластины 2) не касается пластины 1.
• Пластина 2 начинает отходить от пластины 1.
• Крюк-ограничитель входит в контакт с пластиной 1.
• Пластина 1 отходит от упора А и движется в сторону упора Б.
• Еще до того, как пластина 1 дошла до упора Б, происходит размыкание электрической контактной пары с характерным щелчком.

При повышении температуры капиллярной трубки от температуры размыкания контактной пары до комнатной последовательность взаимодействий составных частей правильно настроенного механизма терморегулятора должна быть следующая:

• Пластина 1 прижата к упору Б или находится недалеко от него, пластина 2 не прижата к пластине 1, крюк-ограничитель находится в контакте с пластиной 1.
• Пластина 1 начинает движение от упора Б к упору А.
• Пластина 1 прижимается к упору А.
• Пластина 2 начинает движение в сторону пластины 1, крюк-ограничитель выходит из контакта с пластиной 1.
• Происходит замыкание электрической контактной пары с характерным щелчком.
• Пластина 2 прижимается к пластине 1.

Признаки некорректной работы механизма

Если в процессе юстировки была допущена ошибка, приведшая к неправильному соотношению предварительных усилий пружин терморегулятора, то при описанной выше проверке поведения составных частей механизма будут наблюдаться следующие признаки (проверку следует проводить на уставке «Тепло»):

При понижении температуры капиллярной трубки от комнатной до температуры размыкания контактной пары: пластина 1 сойдет с упора А еще до того, как крюк-ограничитель войдет с ней в контакт.
При повышении температуры капиллярной трубки от температуры размыкания контактной пары до комнатной: крюк-ограничитель выйдет из контакта с пластиной 1 еще до того, как она прижмется к упору А.

Если механизм терморегулятора обнаруживает подобное поведение, то к эксплуатации он не пригоден и подлежит либо списанию, либо повторной юстировке.

Регулировочный винт дополнительной контактной пары

Трехклеммные терморегуляторы серии ТАМ133-1М имеют дополнительную контактную пару между клеммами 3 и 6. Конструкция таких приборов предполагает наличие дополнительного регулировочного винта в блоке электрических контактов (см. фото ниже), обеспечивающего правильное позиционирование неподвижного контакта этой контактной пары: при переводе вала управления терморегулятора в положение «Отключено» пластиковый толкатель должен размыкать контакты; при любом другом положении вала управления контакты должны быть замкнуты.

Контактная пара клемм 3-6

Состояние контактной пары, подключенной к клеммам 3 и 6 терморегулятора, можно контролировать через круглое отверстие пластины клемм заземления.

Регулировка термостата водонагревателя

Если в вашей квартире или на даче отсутствует горячая вода, проблема легко решается установкой электрического водонагревателя.Бойлер становится спасением для многих хозяйств.Но иногда установленный новый бойлер может некорректно работать, подогревать воду до малой или очень большой температуры,

бить током через воду из за отсутствия заземления. Также бойлер нуждается в периодическом обслуживании.

Рассмотрим проблемы, связанные с нагревом воды. А именно, как выполняется регулировка температуры бойлера, и как настроить термостат своими руками.

Из чего состоит водонагреватель

Перед тем как выполнять регулировку температуры бойлера своими руками, немного о том из чего состоит водонагреватель. Основным элементом любого водонагревателя,

является полностью герметичный корпус, в котором и происходит нагрев воды электрическим тэном. Кроме корпуса, неотъемлемыми элементами бойлера являются терморегулятор, он же термостат и тэны. Без тэнов невозможно нагреть воду, а без терморегулятора — нагреть воду до нужной температуры и автоматически выключить устройство. Отсутствие термостата в бойлере, приведёт к банальному закипанию воды и к последующей аварии.

Терморегулятор соединен с кабелем питания водонагревателя, и когда вода нагрета до выставленной температуры, термостат просто отключает бойлер от сети.

Поэтому нельзя допускать каких-либо проблем в работе термостата, поскольку он является важным элементом работы бойлера.

Регулировка температуры бойлера

Как правило, неисправный терморегулятор не подлежит ремонту и его легче заменить на новый термостат. Следует знать, что уже с завода, терморегулятор настроен

на определённую температуру, обычно от 10 градусов с плюсом и до 80 градусов.При этом необходимо учитывать время нагрева водонагревателя, поскольку для разных моделей данный показатель разный. Узнать время, за которое полностью нагреется бойлер, можно из паспорта к устройству. Однако здесь очень важным показателем для корректного подсчёта является нормальное напряжение в сети (не пониженное).

Регулировку температуры бойлера легко осуществить несколькими способами, в зависимости от типа установленного терморегулятора. Существуют термостаты с внутренней

регулировкой и с наружной. Наиболее просто настроить температуру второго варианта терморегулятора в бойлере . Для этого достаточно повернуть красный рычажок, в направлении указателей «+» или «-».

Чтобы отрегулировать терморегулятор расположенный внутри водонагревателя, потребуется снять защитную крышку с индикатором сети,

отвинтив удерживающие её саморезы с краю.Процесс регулировки внутреннего термостата, мало чем отличается от регулировки наружного, поскольку здесь также само необходимо будет повернуть ручку термостата в сторону плюса или минуса, тем самым увеличив или уменьшив нагрев воды в бойлере.

Устройство стержневого термостата – корпус с трубкой малого диаметра: 8 – 10 мм, длиной 25 – 45 см, это самые простые варианты, но используются из-за действенности. Внутри – стержень из специального металла, расширяющегося от тепла.Принцип работы стержневого терморегулятора – разность линейного теплового расширения наружной стенки и внутреннего штыря. Латунная трубка при нагреве увеличивается, натягивает стальной стержень, размыкая коммутирующие клеммы, ТЭН выключается, при охлаждении наоборот.

небольшая точность, всвязи с близким расположением к штуцерам бака, небольшой диапазон регулировок;

замедленная реакция – не успевает среагировать на изменение температуры, так как циклы охлаждения/нагрева постоянные, переходят друг в друга;

из-за указанного выше температура в водонагревателях со стержневыми устройствами бывает выше заданных значений. Трубка быстро остывает, заставляя

ТЭН работать дольше, чем требуется.

реже ломаются из-за простоты конструкции.

Стержневые регуляторы наиболее распространенные, обычно в них совмещены регулируемое реле и термозащита.

Биметаллические термостаты основаны на том же принципе, но у них не трубка, а пластины.

Калибровка биметаллического терморегулятора производится специальными устройствами, или вручную. Потребуется термометр и емкость с водой определенной температуры. Выставляют позицию срабатывания, прибор и термометр окунают, сверяют значения, корректируют положение ручки, это можно сделать, отсоединив ее и переставив или покрутив отверткой шляпку болта специального штырька с прорезью.

Биметаллический термостат как настроить

В любом электронном устройстве, преобразующем электрическую энергию в тепловую, давно и успешно применяются реле температуры — биметаллические термостаты. Это касается как бытовых, так и промышленных устройств – электрических и газовых водонагревателей, масляных радиаторов, промышленных водонагревателей, систем вентиляции, кондиционирования и так далее. Биметаллические термостаты представляют собой электромеханические изделия, предназначенные для замыкания и размыкания силовых и малосигнальных электрических цепей при заданной температуре. По сравнению с электронными регуляторами, механические термостаты имеют ряд неоспоримых преимуществ, таких как простота, высокая надежность, большое количество циклов срабатывания, низкая стоимость.

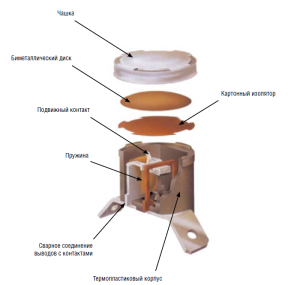

Рис. 1. Конструктивное исполнение термостата

Принцип работы термостата основан на температурной деформации металлов: две пластины, выполненные из металлов с различным коэффициентом теплового расширения, изменяют свою форму при изменении температуры. В современных термостатах применяется биметаллический диск, который имеет только два устойчивых состояния — выпуклое и вогнутое. Переход между ними при достижении определенной температуры осуществляется мгновенно. Такое свойство металла позволяет строить на его основе технологичные высоконадежные термовыключатели с большим количеством циклов срабатывания.

Мировым лидером в производстве термореле является компания Sensata. Вот уже более 40 лет она специализируется на производстве температурных реле в разнообразных конструктивных исполнениях. До 2005 года Sensata являлась подразделением всемирно известной американской компании Tеxas Instruments, выпускавшей термостаты под брендом Klixon. С апреля 2006 компания успешно работает на этом рынке самостоятельно.

Высокое качество биметаллических термостатов проверено временем. Помимо термостатов общего применения, Sensata также производит специализированные, более дорогие термостаты для использования в авиационной и космической промышленности.

Типы термостатов

Термостаты серии 1NT подразделяются на несколько типов:

, 1NT Их особенности – автоматический возврат, посеребренные контакты, высокий и низкий профили; , 1NT Особенности этого типа – автоматический возврат, позолоченные контакты, высокий и низкий профили; , 1NT Обладают возможностью ручного возврата, имеют посеребренные и позолоченные контакты.

Термостаты серии 1NT имеют корпуса трёх основных конструкций – с высоким профилем, с низким профилем и с ручным сбросом (таблица 1).

Таблица 1. Типы термостатов серии 1NT

Таблица 1. Типы термостатов серии 1NT
Тип корпуса	Высокий профиль, автоматический возврат	Низкий профиль, автоматический возврат	Ручной возврат
посеребренные контакты	1NT01	1NT02	1NT08
позолоченные контакты	1NT11	1NT20	1NT12
Схема	alt=»2014-10-07_174309″ width=»105″ height=»150″ />	alt=»2014-10-07_174356″ width=»110″ height=»150″ />	alt=»2014-10-07_174409″ width=»112″ height=»150″ />

Автоматические термостаты срабатывают при одной температуре, а возвращаются в исходное положение — при другой (ее называют температурой отпускания). Обычно эти две границы температурного режима представляют в виде двух чисел: номинальной температуры срабатывания и разницы между ней и температурой отпускания (дифференциалом). Стандартные дифференциалы температур термостатов серии 1NT приведены в таблице 2.

Кроме того, каждый из видов термостатов может быть выполнен как с размыканием, так и с замыканием цепи при повышении температуры. Первые относятся к типу нормально замкнутых и обозначаются литерой L в наименовании, вторые — нормально разомкнутые — имеют в своём наименовании литеру F.

Таблица 2. Стандартные дифференциалы температур термостатов серии 1NT

Температура срабатывания, °С	-33…27	28…93	94…121	122…149	150…177	178…204
Дифференциал	11…16; 17…21; 22…33	11…13; 14…16; 17…33	11…16; 17…21; 22…33; 34…55	14…21; 22…33; 34…55	22…33; 34…44; 45…55	22…33; 34…44; 45…55

Ключевые особенности термостатов серии 1NT:

• сертификация по ISO 9001:2000;
• Заводское тестирование с проверкой сопротивления и количества циклов срабатывания;
• наличие глобальной службы технической поддержки;
• широкое распространение;
• диапазон рабочих температуры: –40…240°С;

Термостаты 1NT характеризуются:

• низкой стоимостью;
• высокой ударной вязкостью;
• крайне малым процентом отказов;
• простым принципом действия;
• большим диапазоном рабочих температур;

Биметаллические дисковые контакты настроены на срабатывания при необходимой температуре. Также они имеют непосредственное сварное соединение внешних выводов с внутренними контактами, их пружинный механизм не участвует в прохождении тока. Устройства устойчивы ко внешним воздействиям.

Термостаты серии 1NTР обладают возможностью автоматического срабатывания. Доступны варианты как с размыканием, так и с замыканием цепи при повышении температуры. Также возможно одноразовое срабатывание, ручной сброс, в том числе и без защелкивания — для уменьшения износа в процессе эксплуатации.

Для заказчика доступно большое количество различных конструктивных исполнений термостатов и их элементов: чашек, фланцев, выводов и материалов. Все это позволяет подобрать именно тот тип термостата, который лучше всего подходит для конкретного приложения. Благодаря высокому качеству термостатов 1NT Klixon производства компании Sensata, выпускаемая продукция также будет обладать высокими потребительскими характеристиками.

Применение

Сфера применения термостатов достаточно широка: их применяют в электробойлерах, тепловентиляторах, газовых бойлерах, отопительных котлах, водонагревателях, в системах управления ТЭНами. Также они широко применяются в бытовой технике и автомобилестроении – в кофемашинах, кулерах, холодильниках, тостерах, пылесосах, фенах и в другой технике.

Для различных применений производитель может подобрать термостат с наиболее подходящими параметрами, габаритными размерами, формой и материалом выводов. Компания Sensata обеспечивает индивидуальный подход к производству каждого заказа. При этом её продукция обладает очень привлекательной ценой и высоким качеством.

Терморегулятор механический: конструкция, настройки и принцип действия, виды механических регуляторов температуры для радиаторов отопления

Механический термостат стал у потребителей популярным прибором, который «гарантирует» тепло в доме зимой и экономию в кошельке на отоплении. На самом деле, все не так просто. Хотя принцип работы термостатов одинаковый, они отличаются по способу настроек, количеству функций, схеме установки, сфере применения и цене.

Терморегулятор механический среди всего модельного ряда считается не только самым дешевым, но и простым в управлении, хотя все функции в нем настраиваются вручную.

Как работает механический термостат

Дешевое тепло – это совсем не утопия, так как на сегодняшний день существуют специальные приборы, которые способны взять под контроль его распределение и экономию энергоресурсов. На рынке представлены модели от самых примитивных ручных конструкций до сложных программаторов со встроенным Wi-Fi и дистанционным управлением.

Механический регулятор температуры – это автоматический прибор для радиаторов отопления, работа которого заключается в отслеживании нагрева воздуха в помещении. В составе устройства:

• Сильфон, или как его еще называют, термоэлемент. Он имеет форму цилиндра с гофрированными внутренними стенками, которые позволяют ему растягиваться на определенную длину.
• Клапан, который фиксирует подачу и отключение циркуляции теплоносителя.
• Специальная жидкостная или газообразная среда, реагирующая на температурные колебания воздуха.
• Функция передающего штока в том, чтобы «дотянуться» до клапана и закрыть его или, наоборот, освободить в зависимости от степени нагрева помещения.
• Шкала с делениями позволяет настроить ручной терморегулятор на необходимый температурный режим.

Принцип действия прибора прост:

• Когда воздух в комнате нагревается до необходимого уровня, рабочая среда в сильфоне под воздействием тепла расширяется, что заставляет цилиндр распрямляться. Шток, соединенный с сильфоном устремляется вперед и давит на клапан, плотно прижимая его к пропускному отверстию. При этом подача теплоносителя в радиатор прекращается.
• После того, как оставшийся в батарее отопления носитель остыл, жидкость или газ в термоэлементе сжимается, вызывая сокращение его стенок, что приводит к открытию клапана. Горячий теплоноситель поступает в систему, и процесс начинается сначала.

Если первые ручные термостаты имели ограниченный срок действия и сильно зависели от типа теплосети, то механический регулятор температуры для радиатора отопления нового поколения рассчитан на миллион операций по закрыванию и открыванию клапана, что в среднем составляет 50-70 лет работы. Кроме того, этот недорогой прибор легко не только настраивать при помощи шкалы, но и монтировать в отопительную систему.

Достаточно выкрутить радиаторную пробку и на ее месте закрепить механический термостат, но делать это нужно с учетом вида теплосети. Так в однотрубных системах без байпаса установка терморегулятора не рекомендуется, так как теплоносителю необходима свободная циркуляция по отопительному контуру в тот момент, когда клапан перекрыл ему доступ в радиатор.

При монтировании термостата нужно следить, чтобы он был вкручен горизонтально. Как правило, на корпусе прибора стрелками показано движение теплоносителя.

Во многом качество работы механического терморегулятора зависит от таких факторов, как:

• Циркуляция теплых потоков воздуха в комнате.
• Направленность солнечных лучей.
• Температура воздуха на улице.
• Дополнительные источники тепла или холода.

В отличие от своих более «продвинутых» электронных собратьев, механический терморегулятор для батарей отопления реагирует не так быстро на изменения температуры воздуха за окном, но вполне эффективно справляется с возложенной на него задачей поддержания определенного микроклимата в помещении.

Плюсы ручного терморегулятора

Хотя некоторые потребители считают эти устройства примитивными, они обладают рядом весьма привлекательных и полезных свойств:

• Ручные термостаты небольшого размера и потому практически не привлекают внимания.
• На приборах с индикаторным экраном легко устанавливать нужные температурные параметры.
• Их установка занимает всего несколько минут, а эксплуатация не требует каких-либо дополнительных профилактических работ или технического обслуживания.
• Даже такое простое устройство с минимальным количеством функций способно создать комфортные условия для жизни, минимизируя затраты на отоплении.
• Температурный диапазон от +5°C до +27°C позволяет ставить термостат на минимум, когда жильцы уезжают или фиксировать на средних параметрах, когда их нет целый день дома.
• Механический терморегулятор создает равномерную подачу и обеспечивает одинаковый нагрев всех радиаторов в контурной отопительной цепи.

Эти устройства можно использовать, как в работающей отопительной системе со старыми или новыми батареями, так и вносить в план при установке автономного обогрева.

Биметаллический термостат

Сегодня на рынке встречаются терморегуляторы не только с разными типами настроек, но и внутренним содержимым. Так самым дешевым среди аналогов является терморегулятор биметаллический, в основе которого находится не сильфон, наполненный газообразной или жидкостной средой, а специальная пластина из биметалла.

У него всего две функции – включение и выключение, что, как известно, не гарантирует точности настроек. Принцип работы биметаллического регулятора заключается в том, что встроенная пластина реагирует на температуру и при ее повышении изгибается, размыкая электрическую цепь. Обратный процесс происходит при ее остывании, она выпрямляется, и цепь снова замкнута.

Хотя этот тип устройства и пользуется спросом благодаря своей неприхотливости и дешевизне, стоит учитывать, что его настройки неточны на несколько градусов. Это может привести к тому, что показатели термодатчика будут указывать заданные параметры, а воздух в помещении на самом деле будет прохладным.

Еще одним фактором, несвойственным другим механическим терморегуляторов, являются щелчки, которые производит пластина при выпрямлении.

Устройство с выносным датчиком

Сегодня производители термостатов подстраиваются под запросы и предпочтения потребителей. Если еще 20 лет назад выбор ограничивался механическими устройствами с ручным управлением или с примитивным дисплеем, то в наши дни – это по-настоящему сложные и «умные» аппараты, которые отслеживают любые изменения в нагреве воздуха.

Для батарей отопления, «спрятанных» от глаз шторами или экранами можно купить механический термостат с выносным датчиком. Он так же будет не заменим в помещениях с повышенной влажностью, например, кухне или ванной.

В устройствах данного типа рабочая часть монтируется непосредственно в батарею, тогда как датчик можно расположить в нескольких метрах от него. Это откроет доступ к настройкам, что было бы сложно делать, будь они укрыты декоративным коробом вместе с батареей. Кроме этого, если в обычных механических термостатах все данные по изменению в окружающей среде поступают напрямую в термоголовку, то в случае с выносным датчиком он становится передатчиком, который фиксирует понижение или повышение температуры и отправляет соответствующий сигнал на рабочую часть с сильфоном.

Если устанавливается накладной механический термостат, то он крепится непосредственно на стену. Подобные устройства необходимы для регулировки нагрева воздуха при работающей системе «теплый пол» или любых электро или инфракрасных обогревателей, для котлов отопления.

Заключение

Как показала практика применения термостатов в быту, они подходят не только для отопительных котлов и радиаторов, но и весьма полезны, если источником тепла являются электрообогреватели. Как правило, это масляные, инфракрасные и конвекционные устройства, работающие от электросети. Механический термостат для настенного электрообогревателя способен превратить его в автономную систему отопления.

Какой бы ни была сфера применения ручного терморегулятора, он позволяет поддерживать в помещении нужную температуру и экономит как топливо, так и электроэнергию, и при этом доступен по цене. Это главные параметры, на которые ориентируется современный потребитель, хотя простота установки и использования так же играют немалую роль.

Терморегулятор для радиатора отопления

Конструкция стандартного терморегулятора для радиатора отопления состоит из клапана и специальной термостатической головки. В рассматриваемом устройстве клапан является т.н. исполнительным прибором. В состав термостатической головки входит специальный цилиндр с рабочим веществом. Данное вещество чувствительно к изменению температуры и именно благодаря ему терморегулятор может выполнять свою главную функцию.

Терморегулятор для батареи отопления

С повышением температуры объем рассматриваемого вещества увеличивается. Уменьшение же температуры приводит к обратной реакции. При таких изменениях объема вещества происходит движение нажимного штока, сопряженного с цилиндром.

Головка терморегулятора установлена на клапане. При постоянном расширении и сжатии вещества шток сдавливает либо же отпускает специальный запирающий подпружиненный конус, который открывает либо же закрывает проходное отверстие, контролируя подачу главного теплоносителя.

Клапаны радиаторных терморегуляторов DANFOSS

Термостат для радиатора может работать с использованием газового и жидкого рабочего вещества. В соответствии с этим параметром существующие приборы подразделяются на газонаполненные и жидкостные. Терморегуляторы с газовым рабочим веществом быстрее откликаются на температурные изменения. Жидкостные же более точно реагируют на перепады давления в цилиндре, что позволяет осуществлять максимально точное регулирование температуры.

Терморегулятор работает по одинаковому принципу, как в простых однотрубных, так и в двухтрубных отопительных системах. Разница заключается лишь в величине сопротивления клапанов: в однотрубных отопительных системах этот параметр заметно ниже, чем при двухтрубном обогреве.

Подходящий терморегулятор следует подбирать еще на этапе проектирования и разработки инженерных систем. В случае же, если устройство будет устанавливаться на уже смонтированные и подключенные батареи отопления, эффективность его работы существенно снизится.

В продаже доступны терморегуляторы с ручным и автоматическим программным управлением. Программные модели более удобны. Их устройство таково, что они позволяют контролировать температуру в обогреваемой комнате, подстраиваясь под разнообразные дополнительные факторы, к примеру, время суток. Электромеханические же устройства способны лишь поддерживать температуру на одном установленном уровне.

Терморегулятор радиаторный угловой

Механический терморегулятор работает по принципу утюга: прогревая комнату до заданной температуры, устройство отключается, а как только воздух остынет на пару градусов – включается снова.

Установка и регулировка

Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.

Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.

Как делать?

Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается

Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы

Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.

Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран

Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры

Клапан соединяют с магистралью, подающей теплоноситель

После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно

Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.

Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если материалом ее изготовления является алюминий либо сталь, а также если конструкция радиатора биметаллическая. Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.

Как настроить?

Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.

Проводить работу можно по следующей схеме:

• закрывают окна, двери, выключают имеющиеся кондиционеры или вентиляторы;
• в комнате кладут термометр;
• клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;

• через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
• ждут до тех пор, пока понижающаяся температура не станет комфортной;
• плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
• вращение прекращают, оставляя клапан в данном положении;
• если нужно изменить комфортность температуры, используют регулятор термоголовки.

Как установить и настроить терморегулятор на радиаторе отопления, смотрите в видео ниже.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Преимущества использования терморегулятора

Помимо поддержания необходимой температуры и создания комфортного микроклимата очень большое значение имеет такой момент, как экономия тепловой энергии. Так, к примеру, в квартирах, которые обогреваются средствами централизованного отопления, для дополнительной экономии необходимо монтировать термостаты и счетчик тепловой энергии, а в случае же с индивидуальным отоплением вся экономия сводится к снижению объема потребляемой энергии, который достигается при помощи терморегуляторов.

Радиаторы с терморегуляторами

Если отопление находится только на стадии планирования и разработки, лучше всего купить радиаторы с уже встроенными терморегуляторами. Однако установка терморегулятора не вызовет никаких затруднений и в случае с уже готовыми системами. Нужно лишь настроиться на работу и подготовить необходимые для этого инструменты.

Набор для подключения терморегулятора

1. Болгарка, ножовка либо электролобзик.
2. Набор гаечных ключей.
3. Трубные клуппы.
4. Сантехническая паста.

Подготовьте все необходимое заранее, чтобы в дальнейшем не отвлекаться на поиски недостающих элементов.

Монтаж прибора

Процесс монтажа оборудования несложный, но если вы самостоятельно не хотите его проводить, всегда можно обратиться к профессионалам.

Правильное положение прибора

• Отсоедините батарею от системы. Для этого перекройте шаровый кран или запирающий вентиль. Затем слейте воду из батареи, продуйте радиатор.
• Снимите адаптер. Перед этим постелите на пол много тряпок, впитывающих жидкость. Закрепите корпус клапана разводным ключом, а вторым снимите гайку с трубы адаптера. Следом снимите адаптер с корпуса прибора.

Место для установки

• Установка адаптера. Накрутите накидную гайку и воротник. При этом предварительно отчистите резьбу, и обернуть ее запорной лентой. Оборачивать следует по часовой стрелке, делая 3–5 раз, затем, разгладьте ленту. Соберите вместе адаптер, радиатор и угловые гайки.
• Смонтируйте новый воротник. Устанавливаете воротник и глухую гайку на трубу. Все действия выполняются отверткой.
• Монтаж терморегулятора. По направлениям стрелок закрепите прибор. Затените гайку между регулятором и клапаном, фиксация происходит разводным ключом. Одновременно закрутите гайку. Все действия делайте аккуратно. После установки, убедитесь в прочности крепления.
• Заполните батарею водой.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача – отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

Ручные вентили

В эту группу входят две разновидности арматуры:

1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Основные разновидности термостатов

Несмотря на то, что многие составляющие различных по типу терморегуляторов являются идентичными и служат для одной цели, стоит отметить четыре наиболее распространенные на сегодняшний день разновидности:

1. Терморегулятор механического типа. В этом приборе имеется вентиль, на который нанесены определенные деления, отображающие параметр нагрева. Желая установить тот или иной режим обогрева. Достаточно лишь повернуть вентиль в нужное положение.
2. Механико-электрический термостат, в котором задать определенную температуру можно, провернув колесико. По достижении нужного температурного показателя в действие вступает другой уже механизм прибора, отвечающий либо за открытие, либо за закрытие клапана.
3. Запорно-регулирующая арматура, оснащенная сервоприводом на электрической основе. Второй компонент играет роль двигателя, закрепленного на термостате в том месте, где обычно находится вентиль, а далее функционирует в заданном хозяином режиме. Это значит, что в случае обнаружения слишком высокой температуры в помещении сервопривод реагирует путем открытия той или иной части термостата.
4. Электронный терморегулятор. По принципу функционирования эти изделия напоминают механические образцы с той лишь разницей, что задать режим нагрева можно, нажав необходимые копки и увидев все требуемые значения на встроенном в прибор дисплее. Безусловно, по своей стоимости этот термостат является самым дорогим из всех вышеперечисленных, однако и точность его показаний является максимальной.
   Кроме того, на электронных устройствах можно регулировать температуру не только на несколько часов, но и на гораздо более долгий срок, что особенно удобно, например, для тех хозяев, кто бывает дома только в дневное или только в ночное время суток. Подобная функция гарантирует существенную экономию топлива и позволяет обогреть помещение именно тогда, когда это нужно.

Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: «Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств»). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Монтаж термостата с учётом системы отопления. Схема, инструкция, нюансы

Лучше всего устанавливать терморегулятор непосредственно на радиаторе – в том месте, где в систему отопления подаётся теплоноситель. Располагать прибор нужно на расстоянии не менее 0,8 м от пола, желательно – в горизонтальном положении, чтобы исключить влияние исходящих от батареи тёплых потоков воздуха. Нужно учесть, что термостат не должен находиться в нише, быть закрыт шторами, решётками и т.д. Всё это повлияет на корректную работу устройства. Поэтому если не удаётся обеспечить подходящие условия, лучше выбрать терморегулятор с выносным датчиком.

Владельцам однотрубной системы отопления следует позаботиться об установке специальной трубы – байпаса. Эта перемычка объединяет прямую и обратную трубы, поэтому в диаметре должна быть на 1 размер меньше, чем они. В остальном алгоритм монтажа терморегулятора одинаков для любых систем.Нужно:

1. Перекрыть соответствующий стояк и удалить из радиаторов воду.
2. На незначительной дистанции от батареи отрезать горизонтальные подводящие трубы.
3. Отсоединить от радиатора трубы и запорную арматуру.
4. Вкрутить хвостовики с гайками нового вентиля и термостата в пробки батареи. Вне зависимости от системы отопления прибор устанавливают на верхнюю трубу, вентиль – на нижнюю. На этом же этапе следует поставить байпас – при необходимости.
5. Собрать обвязку труб, расположить её на выбранном месте.
6. Соединить обвязку с горизонтальными подводящими трубами.

Схема: подключение терморегулятора для батареи

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Особенности установки и обслуживания регуляторов

Схема установки терморегулятора

После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.

Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:

• Устройство не должно быть закрыто декоративными панелями или другими предметами интерьера;
• Срок службы терморегуляторов во многом зависит от качества теплоносителя. Поэтому перед ним следует установить сетчатый фильтр, который защитит седло клапана от известкового налета;
• Во время монтажа регулировочного клапана температуры отопления нужно следовать схеме установки. На корпусе устройства стрелочками показано направление движения теплоносителя;
• Многие терморегуляторы и сервоприводы подключаются к электросети. Поэтому нужно обеспечить подвод электропитания к ним.

Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.

Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.

Обслуживание регуляторов и кранов

Опрессовка выполняется только после установки регулирующей арматуры

После установки следует провести предварительную регулировку кранов на отопительных радиаторах. Для этого температурный режим работы и давление в системе должны быть нормальными. Затем, изменяя степень нагрева теплоносителя проверяется работа регулирующей арматуры. Система тестируется в нескольких режимах. Увы, но выполнить самостоятельную регулировку отопления в доме многоквартирного типа по этой схеме не получится, так как у потребителей нет возможности изменить степень нагрева теплоносителя.

Фактически проверить работоспособность конкретного элемента можно только при запуске центрального теплоснабжения. Т.е. корректная регулировка отопительных радиаторов в квартире осуществляется в отопительный сезон.

Во время запуска системы теплоснабжения обязательно осуществляется полная регулировка отопительная система частного дома. Она должна включать в себя следующие этапы:

• Проверка работоспособности кранов и терморегуляторов;
• Соответствие их фактических параметров паспортным данным;
• Если во время контрольной регулировки степени нагрева батарей отопления выявлен неисправный элемент — его необходимо заменить.

Кроме этого, нужно помнить, что на работу системы влияет ряд внешних факторов: степень теплоизоляции дома, климатические особенности конкретного региона. Это также должно учитываться при температурной регулировке радиатора отопления.

В видеоматериале показан пример организации регулировки радиаторов отопления в доме:

Производители терморегуляторов. Как выбрать изделие

Если вы решили купить терморегулятор, то найти его можно практически в любом магазине, который специализируется на продаже сантехнического и отопительного оборудования. Цены на стандартные механические термостаты для радиаторов достаточно демократичны. Электронный термостат для отопления обойдется Вам значительно дороже.

Производителей, представляющих на российский рынок терморегуляторы, несколько. Из них 2 завоевали большего доверия покупателей.

1. Самой популярной является датская компания Данфос (Danfoss), выпускающая и жидкостные, и газонаполненные устройства. Цена на первые составляет около 800 рублей. Газонаполненные стоят несколько дороже – около 1000 рублей.
2. Немецкая фирма Oventrop выпускает жидкостные регуляторы, цена на которые составляет от 650 рублей и выше. Модели с выносным датчиком стоят гораздо дороже – порядка 1500-2000 рублей.

При выборе прибора необходимо обратить внимание на тот факт, для какой сети он подходит. Так, у компании Danfoss продукция с маркировкой RTD-G подходит для однотрубных сетей и двухтрубной отопительной системы без циркуляционного насоса

RTD-Nприменим для двухтрубных сетей многоэтажек и коттеджей, если в системе есть принудительная циркуляция

Так, у компании Danfoss продукция с маркировкой RTD-G подходит для однотрубных сетей и двухтрубной отопительной системы без циркуляционного насоса. RTD-Nприменим для двухтрубных сетей многоэтажек и коттеджей, если в системе есть принудительная циркуляция.

Перед покупкой нужно удостовериться в наличии сертификации и гарантийного срока не менее 3 лет.

Тщательно выбранный и правильно установленный термостат на радиаторе позволит улучшить микроклимат помещений, а также сэкономить деньги, особенно если речь идет о коттедже.

Биметаллические термостаты

Также: датчик температуры, термодатчик, термореле, термовыключатель. Используются для защиты и регулировки температуры. Самые распространенные типы: Нормально замкнутые, нормально разомкнутые, с кнопкой сброса, регулируемые

Принцип работы на примере KSD301

При достижении номинальной температуры выгнутая биметаллическая пластина выпрямляется толкая при этом шток который размыкает либо замыкает цепь в зависимости от типа термостата

Температура срабатывания

Термостаты выпускают в рабочем диапазоне от 0 до 300 градусов. Допуском откланения срабатывания ±5°C. Данный компонент не является сверхточным датчиком, имейте в виду термостат к примеру на 50°C будет срабатывать в диапозоне от 45°C до 55°C. Ниже преведена таблица с откланиниями

Температура сброса

Возврат в исходное положение происходит в диапозоне от 10 до 30 градусов ниже номинального значения срабатывания термостата, далее мы приводим таблицу температур срабатывания и возврата с исходное положение для автоматических термостатов с принципом работы как у KSD301

Для термостатов с кнопкой сброса нужно дождаться когда температура упадет ниже 20 градусов от номинала и лишь после этого нажимать на сброс

Как проверить термостат мультиметром

Работоспособность термостата легко проверить с помощью мультиметра, поставив на прозвонку цепи и подсоединив щупы мультиметра к контактам термостата, нужно нагреть исполнительных компонент до указанной номинальной температуры

Регуляторы температуры для батарей отопления: выбор и установка терморегуляторов

Терморегуляторы — небольшие по размеру, но весьма практичные в быту устройства для контроля теплоотдачи. В зависимости от реальной потребности регуляторы температуры для батарей отопления увеличивают или сокращают объем теплоносителя. Согласитесь, это полезно и для самочувствия владельцев дома/квартиры, и для их кошельков.

Желающим приобрести терморегуляторы для оснащения радиаторов мы предлагаем ознакомиться с подробным описанием видов устройств регулировки отдачи тепла. Мы привели и сравнили их способы управления, принцип действия, стоимость, специфику монтажа. Наши рекомендации помогут выбрать оптимальную разновидность.

Представленную к рассмотрению информацию, собранную и систематизированную для будущих покупателей регуляторов тепла, мы дополнили наглядными фото-подборками, схемами, нормативными таблицами, видео.

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18 о С. Это положительно влияет на сон, позволяет избавиться от головных болей.

Оптимальная температура на кухне составляет 19 о С. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26 о С, то в помещении будет ощущаться сырость. Поэтому здесь важно обеспечить высокую температуру.

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24 о С, для детей постарше достаточно будет 21-22 о С. В остальных комнатах температура может варьироваться от 18 до 22 о С.

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно — воздух не перегревается и не пересушивается.

Терморегулятор решает следующие проблемы:

• позволяет создавать определенный температурный режим в комнатах разного назначения;
• экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
• появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.

Виды терморегуляторов и принципы работы

Терморегуляторы разделяют на три вида:

• механические, с ручной настройкой подачи теплоносителя;
• электронные, управляемые выносным термодатчиком;
• полуэлектронные, управляемые термоголовкой с сильфонным устройством.

Главное достоинство механических приборов — невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.

Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.

Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже

Механический терморегулятор состоит из следующих элементов:

• регулятора;
• привода;
• сильфона, заполненного газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.

Электронные термостаты — более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.

По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.

Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.

Электронные терморегуляторые условно разделяют на:

• Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
• Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой. Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.

Газонаполненные и жидкостные термостаты

При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.

Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком , которые определяет температуру воздуха в жилище.

Газовые сильфоны быстрее срабатывают на колебания температуры воздуха в помещении. Жидкостные же отличаются более высокой точность в передаче внутреннего давления на подвижные механизм. При выборе регулятора на основе жидкого или газообразного вещества ориентируются на качество и срок службы агрегата.

Жидкостные и газовые регуляторы могут быть двух типов:

• со встроенным датчиком;
• с дистанционным.

Приборы со встроенным датчиком устанавливают горизонтально, поскольку они требуют циркуляцию воздуха вокруг себя, что предотвращает воздействия тепла от трубы.

Дистанционные датчики целесообразно использовать в случаях, когда:

• батарея закрыта плотными шторами;
• термостат располагается в вертикальном положении;
• глубина радиатора превышает 16 см;
• регулятор располагается на расстоянии меньше, чем 10 см от подоконника и более, чем на 22 см;
• радиатор установлен в нише.

В этих ситуациях встроенный датчик может работать некорректно, поэтому использую дистанционный.

Обычно датчики располагаются под углом 90 градусов относительно корпуса радиатора отопления. В случае параллельной установки его показания будут сбиваться под действием исходящего от радиаторов тепла.

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

1. Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.
2. В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя. Поэтому следует проявить осторожность и внимательность при работе с устройством.
3. Важно предусмотреть следующий момент — установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.
4. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.
5. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

• рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
• недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Монтаж автоматических регуляторов отопления

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.

Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру. В двухтрубной системе можно установить терморегуляторы на верхней подводке.

Метод настройки механического терморегулятора

После установки механические модели важно правильно настроить. Для этого нужно закрыть в помещении окна, двери, чтобы свети потери тепла к минимуму, что позволит дать более точный результат работы системы отопления.

В комнату помещают термометр, затем отворачивают клапан до упора. В этом положении теплоноситель заполнит радиатор полностью, а значит, теплоотдача прибора будет максимальной. Через некоторое время необходимо зафиксировать полученную температуру.

Далее необходимо повернуть головку до упора в обратную сторону. Температура начнет понижаться. Когда термометр покажет оптимальные для помещения значения, то клапан начинают открывать до тех пор, пока не послышится шум воды и не произойдет резкий нагрев. В этом случае вращение головки прекращают, фиксируя ее положение.

Выводы и полезное видео по теме

В видео наглядно показано, как настроить терморегулятор и внедрить его в систему отопления. В качестве примера взять автоматический электронный регулятор Living Eco от бренда Danfoss:

Выбрать терморегулятор можно исходя из собственных пожеланий и финансовых возможностей. Для бытовых целей идеально подойдет механической и полуэлектронный агрегат. Любители smart-техники могут отдать предпочтение функциональным электронным модификациям. Установить приборы также возможно без привлечения специалистов.

Появились вопросы по предложенной к рассмотрению теме? Есть желание поделиться личным опытом, полученным в ходе установки или использования терморегулятора? Пишите, пожалуйста, комментарии.

Похожие публикации:

1. Как пользоваться мультиметром dt 830в
2. Как проверить фотореле на работоспособность
3. Как задать смещение сигнала на оу
4. Что такое электролиз воды
