Макетная плата

Все люди в мире от мала до велика знают, что перед тем, как создать что-либо , надо сначала создать макет этого «что-либо», будь это макет здания, стадиона или даже небольшого сельского туалета. В электротехнике это называют прототипом. Прототип — это работающая модель устройства. Поэтому опытные электронщики, перед тем собрать устройство по схеме в интернете, выложенной не пойми кем и не пойми зачем, должны убедиться, что эта схема реально заработает. Поэтому, схему надо быстренько тяп-наляп собрать и убедиться в ее работоспособности, то есть собрать макет. Ну а для того, чтобы его собрать нам то как раз и понадобится макетная плата.

Виды макетных плат

Толстый картон

Давным-давно, когда еще вас не было даже и в планах, наши дедушки, а может быть и бабушки, мало ли :-), использовали толстый картон. Это самый быстрый и дешевый способ проверки схем. В картоне прорезались дырочки под выводы радиоэлементов и с другой стороны они соединялись с помощью проводов и других элементов, если те не влезали на лицевую сторону. Выглядело это примерно как-то так:

А — типа лицевая сторона, В — обратная сторона.

12 недорогих наборов электроники для самостоятельной сборки и пайки

Моя личная подборка конструкторов с Aliexpress «сделай сам» для пайки от простых за 153 до 2500 рублей. Дочке 5 лет — надо приучать к паяльнику))) — пусть пока хотя-бы смотрит — переходи посмотреть, один светодиодный куб чего только стоит

Все бы хорошо, но приходилось паять выводы, смотреть, чтобы ничего нигде не замкнуло, да и пока «лепишь» эту схемку можно даже ненароком растеряться :-). Да и не красиво как-то.

Самодельные макетные платы

Эти времена я еще застал на радиокружке. Тогда мы делали макетные платы сами. Брали острый резец и нарезали квадратики на фольгированном текстолите. Далее покрывали их припоем.

Если надо где-то было соединить дорожки, мы просто делали перемычки между квадратиками каплей припоя. Получалось качественно и красиво. Если было лень перепаивать радиоэлементы на нормально-разведенную плату с дорожками, просто оставляли как есть и пользовались устройством.

Одноразовые макетные платы

Производители все-таки это дело «чухнули», или как говорится в экономике, спрос рождает предложение. Стали появляться готовые макетные платки односторонние и даже двухсторонние на любой размер и вкус.

Кстати, их можно найти на Али сразу целым набором .

Отверстия очень удобно подобраны по размерам выводов микросхем, а также других радиоэлементов. Поэтому очень удобно на таких макетных платах собирать и проверять радиоэлектронное устройство. Да и стоят они недорого.

Обратная сторона таких макетных плат уже с готовыми устройствами будет выглядеть приблизительно вот так:

В чем же минусы этих макетных плат? Лучше все-таки их использовать единожды, так как при многоразовом использовании у них могут отлетать пятачки, что приведет к ее непригодности.

Беспаечные макетные платы

Прогресс шагает своим уверенным шагом по нашему миру, и вот на рынке появились беспаечные макетные платы.

Стоят они чуть подороже, чем простые одноразовые макетные платы, но честно говоря, оно того стоит.

Они очень удобны в плане установки деталей, а также их связи между собой. В такие макетные платы можно вставлять провода не более, чем 0,7 мм и не менее, чем 0,4 мм в диаметре. Чтобы узнать, какие отверстия и дорожки между собой звонятся, проверяем все это дело мультиметром. Для конструирования больших схем (вдруг вы будете разрабатывать какой-нибудь блок управления адронным коллайдером) можно добавлять такие же макетные платы впритык. Для этого есть специальные ушки. Одно движение, и макетная плата станет чуток больше.

Если Вы собираете крупногабаритную схему и в ней присутствуют высокие частоты, то могут возникнуть помехи и различного рода наводки, так как все радиоэлементы обладают паразитными параметрами. Поэтому, чтобы схемка работала как полагается, общий провод соединяют с металлической пластиной сзади макетной платки. Общий провод на схеме может быть или минусом или назван как GND, что в сокращенном английском варианте означает «земля». Кстати, у меня макетная плата шла с этой железной пластиной в комплекте. Я просто приклеил ее к задней части макетной платы.

Ну какая же макетная плата может быть без соединительных проводов? Соединительные провода, или джамперы (от английского — прыгать), нужны для соединения радиодеталей на самой макетной плате.

Чуть позже с Алиэкспресса я купил вот такие джамперы. Они намного удобнее, чем проволочные:

Здесь все просто, берем джампер и вставляем его легким движением руки

Давайте соберем простейшую схемку включения светодиода через кнопочку на макетной плате

Вот так она будет выглядеть

Выставляем на Блоке питания 5 Вольт и нажимаем на кнопочку. Светодиод загорается ярко-зеленым цветом. Значит схема работоспособная, и мы ее можем использовать по своему усмотрению.

Заключение

Беспаечные макетные платы завоевывают мир. Любую схему на них можно собрать и разобрать за считанные минуты. После сборки и проверки схемы на макетной плате, можно смело приступать к ее сборке в чистом виде. Думаю, у каждого уважаемого себя электронщика должна быть такая макетная. Но имейте ввиду, схемы с большим током в цепи лучше все таки на ней не проверять, так как контакты макетные платки могут просто-напросто выгореть — закон Джоуля-Ленца. Удачи вам в разработке и конструировании радиоэлектронных устройств!

Где купить макетную плату

Макетную плату с гибкими джамперами и даже с готовым блоком питания 5 Вольт можно сразу купить набором на Алиэкспрессе. Выбирайте на ваш вкус и цвет!

Если же не хотите травить плату, то проще всего будет купить одноразовую макетную плату и собрать на ней готовое устройство:

Что такое макетная плата и для чего она нужна? Типы, фото

Макетная плата позволяет легко соединять множество электронных компонентов без использования пайки. Благодаря этому одни и те же радиокомпоненты можно использовать при разработке других устройств. И поэтому использование макетной платы идеально подходит для изучения электроники.

Что такое макетная плата? Как перенести на нее электронную схему? Обо всем об этом вы узнаете после прочтения этого руководства!

Для чего нужна макетная плата?

Электронная схема состоит из правильно подключенных электронных компонентов. Ток протекает через систему и «оживляет» все устройство. В основном радиокомпоненты припаивают к печатной плате (это используют в случае окончательной сборки).

Однако прежде чем мы перейдем к такой постоянной сборке, желательно собрать прототип будущего устройства, который обойдется вам дешевле и позволит легко вносить какие-либо изменения.

До недавнего времени лучшим решением было сборка все навесным монтажом при помощи проводов.

Второй вариант заключается в создании прототипов с использованием универсальных печатных плат. На таких платах все соединения необходимо выполнять проводом.

Однако у этих решений имеются свои недостатки. И поэтому достаточно быстро приобрели популярность обсуждаемые здесь макетные платы, которые:

1. долговечны — на одной плате можно собирать множество различных схем в течение многих лет
2. не повреждают радиодетали — одни и те же элементы можно легко использовать и в других проектах (особенно это важно для дорогих компонентов)
3. просты в использовании — любой прототип можно перестроить за считанные минуты!

Как устроена макетная плата?

Макетная плата представляет собой пластиковый корпус с отверстиями, расположенными на расстоянии 0,1 дюйма или 2,54 мм друг от друга (это обычный шаг для разъемов, микросхем и т. д.). Внутри корпуса есть специальные металлические пластины (разделенные пластиковыми перегородками). Они позволяют легко соединять элементы в единую схему. Корпус платы снизу оклеен двусторонним скотчем.

Как устанавливать элементы на макетной плате?

При сборке электронной схемы вставьте ножку элемента в отверстие в корпусе и вдавите ее в пластину. Благодаря этому ток может течь дальше и достигать элемента, вставленного в другом месте той же пластины.

Ниже приведен пример простой схемы со светодиодом и резистором. В нашем случае ток течет от плюса источника питания через соединительный провод, резистор и светодиод к минусу.

Собранная система на практике:

Подводя итог, следует сказать что, пластины в макетной плате можно рассматривать как небольшие короткие провода, которые позволяют соединять отдельные элементы между собой.

Разновидности макетных плат

При использовании разных типов макетных плат главное выяснить, как соединяются металлические пластины внутри конкретной макетной платы. Поскольку это то, что вызывает проблемы при построении первых схем. В продаже имеется множество различных плат. Сначала мы рассмотрим два самых популярных типа.

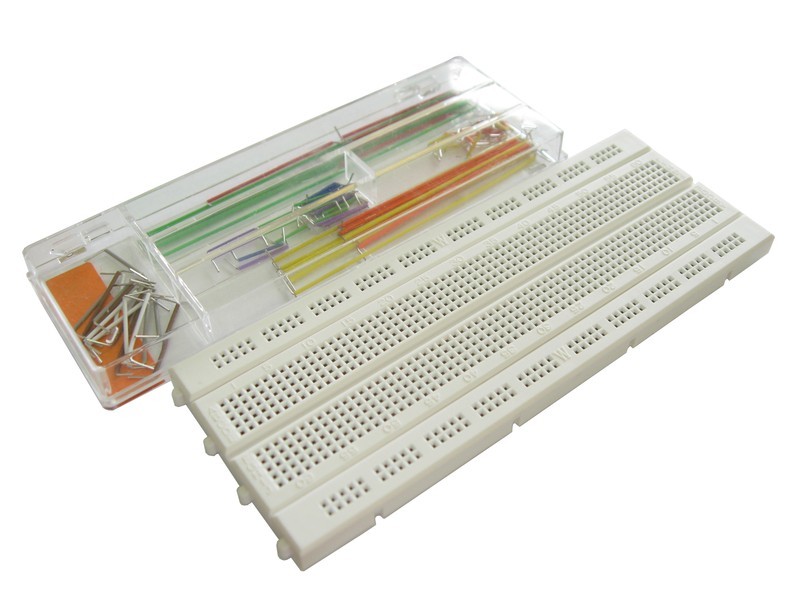

Средняя макетная плата (400 отверстий)

Очень популярная и удобная плата, которая позволяет создавать простые схемы. По обоим краям расположены линии питания (красная для плюса, синяя для минуса). Каждая из них разделена (крайние линии не соединены). Между линиями питания находятся две колонки с отверстиями разделенные выемкой. Расположение металлических пластин — каждая оранжевая линия представляет собой одну независимую металлическую пластину:

В каждой колонне 30 металлических пластин с 5 отверстиями. С помощью элементов, выступающих по бокам пластикового корпуса, можно объединить несколько макетных плат, что очень удобно при построении более сложных схем.

Большая макетная плата (800 отверстий)

Второй популярный вариант макетной платы в два раза больше предыдущей. Схема соединений не меняется, все так как показано на рисунке ниже:

Соединительные провода для макетной платы

Помимо радиокомпонентов с макетной платой используются специальные провода и перемычки, благодаря которым можно соединить радиодетали находящиеся в разных местах платы.

Ремонт макетной платы

Макетные платы не доставляют особых проблем и там практически нечему ломаться. Единственная проблема, которая может встретиться, — это расшатывание контактных пластин. При вставке толстых проводов, разъемов или кабелей можно значительно расширить контакты. Со временем это приводит к их деформации. Стоит избегать частой установки элементов с толстыми выводами в одно и то же место на плате!

Если плата действительно так повреждена, можно попробовать снять удалить двусторонний скотч, вытащить пластины и подогнуть их до нужной формы. Однако будьте осторожны, чтобы не повредить их еще больше, когда их вытаскиваете.
