Как разобрать дроссель люминесцентной лампы на медь

Насколько я знаю, меди в обычной люминесцентной лампе мало — если только эта лампа не ДРЛ.

А вот парАми ртути, которыми заполнена эта лампа, надышаться во время извлечения меди можно запросто!

Поэтому не стОит рисковать своим здоровьем из-за небольшого количества меди — она того не стОит!

Ни в коем случае не стоит разбивать люминесцентные лампы в поисках каких-то цветных металлов. Меди там обычно либо нет совсем, либо очень мало. А вот ядовитые пары ртути там как раз есть. Пусть их не особо много, всего 1-5мг и серьезных проблем в тот же миг они не вызовут (для сравнения, в градуснике 2,5гр), всё же некий вред для организма есть. К тому же, вред от ртути имеет накопительный характер и если разбить много таких ламп, рано или поздно серьезные проблемы со здоровьем дадут о себе знать.

Сколько меди в дросселе? Разбираю дроссель для люминесцентных ламп 11:30

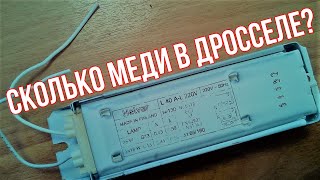

Сколько меди в дросселе? Разбираю дроссель для люминесцентных ламп фото

Тема: Технологии
Теги: сколько, дроссель, ламп, меди, дросселе, разбираю, люминесцентных, видео, смотрите, дневного, дросселях

Сколько меди в дросселе лампы дневного света

Теперь немного о том, что же все-таки следует собирать и какова эффективность сбора металлического вторсырья. Начнем с самых распространенных объектов сбора металлолома, а закончим экзотическими.

Телевизор (ламповый) дает примерно 1,5 кг меди. Последнюю содержат трансформаторы (силовой, кадровой развертки, звуковой, строчной развертки), дроссель блока питания, отклоняющие катушки и катушки размагничивания, монтажные провода. Алюминия здесь очень мало — около 100 г (экраны ламп, экраны катушек, молдинг лицевой панели).

Телевизор (полупроводниковый) приносит еще меньше меди (около 0,5 кг). Дело в том, что все современные зарубежные и отечественные телевизоры имеют импульсный блок питания с очень маленьким высокочастотным трансформатором на феррите. Алюминия в таких телевизорах практически нет. Зато могут попадаться достаточно дорогие конденсаторы (см. таблицу).

Радиодетали, принимаемые как вторсырье, содержащие драгметаллы
(по состоянию на конец 2004 г., С-Петербург, радиорынок «Юнона»)

Название	Тип (серия)
Микросхемы	100; 109; 112; 133; 134; 136; 140; 142; 217; 218; 533; 564; 573 и другие
Транзисторы	«желтые»
Разъемы	СССР
Конденсаторы керамические	КМ-3, 4, 5, 6; К10-28; К10-47
Конденсаторы электролитические	ЭТО-1. 4; К-52-1; К-52-2; ЭТИ; К-53-1; 1А, 7, 18
Резисторы	ППЗ-40, 41, 43, 45, 47; ПТП-1, 2, 5; ПЛП
Резисторы	ПГПИЛ-М; ППМЛ-И; ГШБЛ; СП-5
Переключатели	ПГ2, Пг-7, ЛР-2
Тумблеры	П1Т3-1ВЛ1Т4-1В, ПМ12, ПМ15, ТВ-1, ТВ-2
Термопары	ТПП, ТСП
Реле
РЭС-7	Все типы
РЭС-8	050; 051; 052 (выпущенные до 1971 г. включительно)
РЭС-9	201; 202; 08; 213Д15. 218.01; 02 (выпущенные до 1986 г.); 09 01. 1401
РЭС-10	300. 305; 308; 311. 320; 031-01. 031-07 (выпущенные до 1983 г. включительно); 031-09. 031-13
РЭС-15	Все типы, выпущенные до 1971 г.
РЭС-22	225; 231; 233; 023-09, 10, 11
РЭС-32	354. 357; 335-06, 07
РЭС-48	Все типы
РПС-4, 5, 7	Все типы
РПС-11/7	Все типы
РПС-20	756; 761; 763
РПС-32	201. 216
РПС-34	231. 233 все (236 до 1976 г. включительно)
РПС-36	251. 253; 256; 564 (выпущенные до 1976 г. включительно)
РП-4, 5, 7	Выпущенные до 1968 г.
Дп-12	902; 903; 906
РКМ, РКМН

Холодильник компрессионный является для меня основным поставщиком меди. Сейчас такие холодильники часто выбрасывают по причине дороговизны ремонта и обилия в продаже современных сравнительно недорогих иностранных моделей. Так, двигатель компрессора содержит от 0,7 до 1,2 кг меди, но вот разобрать его без «болгарки» трудно. Поэтому обычно мои коллеги — сборщики металлолома сдают их в пункты приема без разборки по цене черного лома. Замечу, что при хорошем контакте с приемщиком пункта приема (а как без этого!) мне очень часто удается заменить сданные кем-то электромоторы от холодильников на какие-нибудь железки равного веса. После же разборки электромотора его цена увеличивается примерно в 5 раз. Иногда в старых компрессионных холодильниках радиатор изготовлен из медных трубок в виде змеевика, а это еще примерно 1 кг меди. Морозильная камера обычно «тянет» примерно на 1 кг алюминия (правда, иногда ее изготавливают из нержавеющей стали).

Электродвигатели, особенно мощные, являются хорошим поставщиком меди. Каждый киловатт мощности двигателя обеспечивает примерно 1 кг меди. Маломощные электродвигатели часто имеют алюминиевые корпуса. Без «болгарки» такой двигатель вы вряд ли разберете, а плавленый алюминий (если обжигать двигатель на огне) в пункте приема не принимают. В роторах современных электродвигателей, как правило, меди нет, а их обмотка в виде «беличьего колеса» изготовлена из алюминия. «Добывать» этот алюминий сложно, так что роторы приходится сдавать как черный металл.

Стартеры и генераторы автомобильные характеризуются высоким удельным выходом меди, так последняя присутствует как в статоре, так и в роторе этих устройств. Разборка их не представляет особого труда, все хорошо развинчивается и разбирается.

Арматура люминесцентных ламп (ЛЛ) включает в себя дроссели и соединительные провода. На одной такой лампе установлен один дроссель (0,2. 0,3 кг меди). На стройках часто выбрасывают прямо-таки пачками отслужившие свой век люминесцентные лампы. Так что, несмотря на сравнительно малый удельный выход меди, такие лампы — это все-таки неплохой поставщик меди.

Трансформаторы содержатся практически в любой радиоэлектронной аппаратуре, поэтому подобная аппаратура является желанной «добычей» сборщика.

Магнитные пускатели имеют не только удерживающую медную обмотку (ее сразу любой сборщик изымает), но и медные шины. Но так как эти шины обычно анодированы и окрашены белой краской, их часто бросают, а зря — в них меди не меньше, чем в упомянутой катушке.

Реле, как правило, достаточно скромные поставщики меди, но иногда в каком-либо устройстве реле бывает достаточно много. Вот тогда игра стоит свеч. Заметим, что прежде, чем пустить реле в обжиг, необходимо посмотреть их паспорт и, может быть, их удастся сдать в приемку по другой статье, а именно, как содержащие драгметаллы (см. таблицу).

Поршни автомобильных моторов делают из алюминия, но для сдачи на приемный пункт надо выбить из них пальцы (предварительно сняв стопора) и снять с них кольца. Замечу, что корпус двигателя и коробки передач а/м ЗАЗ-968 изготовлены из магния, а он имеет низкую приемную цену.

Свинец, как известно, содержится в аккумуляторах и оплетках кабелей. Однако закупочная цена свинца сейчас такова, что нет никакого смысла его сдавать. Я его собираю в небольших количествах из спортивного интереса — делаю из него самодельную охотничью дробь.

Латунь и бронза составляют сравнительно небольшую долю от сдаваемых металлов и сплавов. Водопроводные краны, вентили, душевые трубки и шланги, шестерни редукторов, проволока — вот основные изделия из упомянутых сплавов.

Нержавеющая сталь принимается обычно по достаточно высокой цене. Детали из нержавейки имеются в стиральных машинах (бак, барабан), из нержавейки выполняют трубки нагревательных элементов — ТЭНов, а также морозилки от старых холодильников.

Черный металл (сталь и чугун) представлены на свалках очень широко. Это всевозможные водопроводные и газовые трубы, отрезки арматуры, детали автомобилей, болты, гайки и многое другое. Батареи отопления, ванны, стояки обычно изготовлены из чугуна. Замечу, что в отличие от стальных изделий к изделиям из чугуна нет жестких требований по их величине — можно сдавать чугун любого размера.

Не нашли то, что искали? Воспользуйтесь поиском:

В России, как и во всем мире в экологических целях активно развивается оборот вторичных металлов. А с точки зрения экономии запасов первичных ресурсов, переработка лома, в том числе и медьсодержащего вторсырья — перспективное бизнес-направление. Цена на лом меди выше, чем на лом черных металлов, поэтому сбор цветмета, с последующей сдачей его в приемный пункт может стать весомым дополнением в семейный бюджет.

Источники медного лома

Масштаб использования медных сплавов чрезвычайно широк, благодаря отличным свойствам этого металла проводить электрический ток и тепло. Медные отходы используются для изготовления проволоки, труб, профилей, пластин и прочих деформируемых элементов для приборов и оборудования. Из медьсодержащих сплавов методом литья производят детали различной заданной формы, предметы декора. Чаще всего используются сплавы меди с бонзой, никелем или свинцом, а также различные ювелирные сплавы.

Содержание меди в собранном вторсырье может колебаться в достаточно широких границах: от 8% до 88-90%. Как правило, это куски труб, спутанные обрезки проволоки или провода, отработавшие ресурс различные детали: подшипники, гильзы, шестерни, радиаторы, винты, моторы и прочее.

В каких вышедших из строя предметах обихода можно найти медь?

Бытовые электротехнические приборы. Поскольку он — отличный проводник тока с низким удельным уровнем сопротивления ее широко применяют для изготовления силовых кабелей питающих электрооборудование, блоков и схем энергообеспечения, а также в обмотке электродвигателей и трансформаторов.

Из старого лампового телевизора можно извлечь 1.5 килограмма цветного лома: трансформатор, соединительные провода, дроссель. Меньше в два-три раза по весу медьсодержащих деталей содержит телевизор на полупроводниках: кинескоп, резисторы, конденсаторы.
Холодильники советского производства — кладезь медьсодержащего и другого вида лома (двигатель содержит до 3 кг. меди). Из-за сложности ремонта от этих бытовых помощников часто выбрасывают.
В стиральных машинах, микроволновых печах, фенах и прочих приборах медь может содержаться в катушках, стартерах, магнитных пускателях и реле.
В арматуре люминесцентных ламп.

Источником могут быть сломанные женские украшения из мельхиора (сплав меди и никеля), старые медные статуэтки, рамки и прочие элементы декора.

Кухонная утварь, потерявшая внешний эстетичный вид: ложки, вилки, чайники кастрюли, а так же сломанные краны и дозаторы могут быть выполнены из медьсодержащих сплавов.

Медь содержится во многих видах вышедшей из строя бытовой арматуры, теплового и сантехнического оснащения.

В разбитом в аварии автомобиле медь следует искать в бортовом компьютере, радиаторе и моторе.

Стратегия сбора и сдачи медного лома

Поскольку при приеме цветных металлов осуществляется взвешивание и оценка сырья по отдельным видам целесообразно оптимизировать процесс сбора.

Вышедшие из строя приборы, взятые у друзей, родственников, знакомых или найденные на мусорных площадках следует разобрать. Для разборки нужны инструменты. Разборку можно осуществлять, например, в гараже или сарае, а также на месте, где найдены цветные отходы. Наличие личного транспорта — существенное подспорье как при сборе, так для доставки металла в пункт приема.

Другой аспект стратегии — сдать собранный лом по выгодной цене. В течение года цены колеблются, и стабильно повышаются к концу года. Сдавать лом выгоднее по видам.

Лом меди с удовольствием примет у вас множество пунктов приема металлолома. Стоимость лома меди превышает стоимость черных металлов, поэтому вы можете неплохо заработать на сдаче ненужных медных изделий, деталях и остальном оборудовании, содержащим медь и его сплавы – латунь или бронзу.

Какая старая техника может содержать медь?

Старый ламповый телевизор может принести примерно полтора килограмма меди. Вся медь при этом приходится на трансформатор, дроссель и монтажные провода. Алюминий же в старых телевизорах практически отсутствует.

Кинескопный телевизор на полупроводниках не обладает большим количеством меди (не более 400- 500 граммов ). Но в нем есть дорогие резисторы и конденсаторы, которые может собрать опытный сборщик.

Истинная находка для профессиональных сборщиков металлолома – старый советский холодильник. В последние время их часто выбрасывают из-за невозможности провести ремонт и отсутствия запчастей для него. Один лишь двигатель холодильника может содержать до трех килограммов чистой меди. Часто трубки охлаждения холодильника тоже изготовляются из меди или из других дорогостоящих сплавов. Камеры заморозки двухкамерных советских холодильников принесут сборщикам металлолома килограмм чистого алюминия или еще большее количество нержавеющей стали

Медь для сдачи в металлолом также можно обнаружить:

в трансформаторах;
стартерах;
реле;
магнитных пускателях;
арматуре люминесцентных ламп.

Хотя содержание чистой меди в таких приборах не слишком велико, тем не менее, они из-за широкой распространенности часто используются в качестве источник вторичной меди.

Стоимость меди зависит от ее чистоты и процентного содержания меди в изделии – чем выше количество меди содержится в ее сплаве, тем больше будет цена. Поскольку примеси уменьшают электропроводность меди (больше всего снижает электро- и теплопроводимость меди мышьяк и сурьма), в производстве проводников тока используются обычно самые чистые специализированные сорта меди марок: «М00к» – катодная медь, «М00б» – бескислородная медь, она содержит не более 0.001% примесей. Этот вид меди используется для изготовления трансформаторов, холодильников, оргтехники, кабелей с высокой интенсивностью потоков.

Как правильно собирать медь?

Для оптимизации сбора металлолома нужно выработать алгоритм сбора приборов, содержащих медь, организовать их доставку до места разбора, наладить сам разбор и доставить медь в пункт приема металлолома. Медный лом часто можно обнаружить на строительных площадках, свалках, заброшенных трансформаторных будках. Разбирать и хранить медь можно в гараже. Хотя доставать медь можно и на месте нахождения определенного оборудования или предмета, но для этого надо будет постоянно иметь при себе необходимый инструмент, поэтому этот вариант уместен для людей с автотранспортом.

Достать медь для сдачи в металлолом еще полдела. Важно также выгодно ее продать. Обратите внимание, что в течение года цены на лом цветных металлов сильно колеблются. Обычно летом цены на медь падают, поэтому лучше сохранить добытую медь до зимы и подождать повышения ее стоимости.

Обратите внимание, даже с современным уровнем развития научно-технического прогресса, достойной замены меди нет, и в перспективе ее цена будет только расти. Нужно учесть также то, что запасы медной руды в мире уменьшаются, а это значит, стоимость лома меди поднимется.

Как разобрать дроссель люминесцентной лампы на медь

Сколько меди в дросселе? Разбираю дроссель для люминесцентных ламп 11:30

Сколько меди в дросселе? Разбираю дроссель для люминесцентных ламп фото

Электронный балласт

Люминесцентные лампы, они же лампы дневного света, они же ЛДС известны всем. Они экономичнее ламп накаливания почти в 5 раз,дают более естественный, мягкий свет и излучают более мощный световой поток. Единственными их недостатками являются более высокая стоимость (что, впрочем, компенсируется увеличенным в 10-15 раз сроком службы в сравнении с лампой накаливания) и более сложная схема подключения. Стоимость, как уже было сказано компенсируется экономичностью и долговечностью, а схему мы сейчас детально рассмотрим и сможем подключать ее и даже устранять некоторые неисправности самостоятельно.

В общих чертах подключение люминесцентных ламп показано на рисунке 1. Как видно из него, ЛДС, в отличие от обычных ламп накаливания, включаемых непосредственно в сеть, через некое устройство, называемое пускорегулирующим, а попросту балластом. О секретах этого балласта – его устройстве, подключении, возможных неисправностях мы и будем разговаривать в сегодняшнем материале.

Подключение люминесцентной лампы

Схема электронного балласта для люминесцентной лампы

Как и сами люминесцентные лампы, пускорегулирующие устройства для них различаются по размерам, мощности, а также некоторыми особенностями конструкции. Как габариты, так и мощность зависят от типа ламп, для работы с которыми предназначен тот или иной балласт. Так, например, если в лампах классической конструкции (рис. 1) размер не критичен, то в компактных люминесцентных лампах (КЛЛ), балласт размещенный между цоколем и колбой лампы, просто обязан быть компактным (рис. 2)

Внешний вид и устройство компактной люминесцентной лампы (КЛЛ)

Несмотря на эти различия, в целом работают они по одному и тому же принципу, который понятен из схемы, приведенной на рисунке 3.

Структурная схема электронного балласта

Давайте разберем, для чего служит каждый из модулей, обозначенных на этой схеме. Первым у нас идет фильтр электромагнитных помех, который, как ясно из названия, убирает помехи, излучаемые балластом и мешающие работе других устройств. Кстати, следует отметить, что на работу самого балласта наличие/отсутствие этого фильтра не влияет, он предназначен для защиты от помех электроприборов, расположенных в непосредственный близости от него, из-за чего некоторые недобросовестные производители, в целях экономии могут просто выпускать пускорегулирующие устройства без этого фильтра. Поэтому приобретать балласт для люминесцентных ламп рекомендуется только у проверенных производителей.

Далее за фильтром помех следует выпрямитель, собранный по обычной мостовой схеме, и предназначенный для выпрямления переменного тока. Дело в том, что если запитать нашу лампу током сетевой частоты (50 Гц), то сама лампа может мерцать, а дроссель балласта издавать неприятный звук, что не просто доставляет дискомфорт, но также повышает утомляемость и может вызывать головную боль, поэтому питать нашу лампу мы будем током высокой частоты (35-40 кГц т.е 35-40 тысяч колебаний в секунду). Где связь между постоянным током и током такой высокой частоты (который по своей сути все-таки является переменным)? Все просто – такой ток может создать только генератор высокой частоты, который представляет собой электронное устройство и питается постоянным током.

За выпрямителем у некоторых моделей установлен корректор коэффициента мощности, предназначенный для снижения реактивной мощности. Что же это за мощность такая? сейчас разберем. Полная мощность любого электропотребителя делится на 2 слагаемых – это мощность активная (то есть полезная) и реактивная. Наглядно показано это на рисунке 4.

Полная мощность любого электропотребителя делится на 2 слагаемых - это мощность активная (то есть полезная) и реактивная

Из рисунка видно, что часть полной мощности забирают бесполезные потери на нагрев и излучение, которые можно снизить, зная причины возникновения и природу реактивной мощности. В данной схеме реактивная мощность появляется из-за наличия индуктивной нагрузки (дросселя), по вине которого происходит сдвиг фаз по току и напряжению. Вообще, возникновение реактивной мощности возможно только в цепях переменного тока и только при использовании индуктивных или емкостных нагрузок. Причем на индуктивных нагрузках происходит отставание тока по фазе, а на емкостных – наоборот – опережение (рисунок 5), сама же реактивная мощность рассчитывается по формуле, приведенной на рис.6.

Интерпретация изменения полного тока и напряжения сети при наличии индуктивной нагрузки

Формула реактивной мощности

То есть для уменьшения реактивной мощности нам нужно всего лишь уменьшить угол сдвига. Как уже говорилось, на индуктивных нагрузках наблюдается отставание тока, а на емкостных – опережение. Так как наша нагрузка индуктивная, то для компенсации сдвига, нам нужно просто добавить конденсаторы рассчитанной емкости, из которых, собственно и состоит блок коррекции мощности данного балласта.

За блоком коррекции мощности следует фильтр постоянного тока. Так как для выпрямления тока используется обычный мостовой выпрямитель, то напряжение на выходе будет пульсирующим. Сгладить его помогает конденсатор большой емкости.

Далее сглаженное напряжение попадает в инвертор. Он преобразует постоянный ток в переменный ток высокой частоты. Высокочастотный ток подается уже непосредственно на лампу.

В некоторых более дорогих моделях пускорегулирующих устройств предусмотрена обратная связь, то есть контроль наличия лампы. Такая связь не даст устройству запуститься при сгоревшей или отсутствующей лампе, что важно, так как импульсные источники питания недопустимо включать без нагрузки. Разобравшись с назначением каждого блока, давайте теперь рассмотрим его принципиальную электрическую схему (рис.7).

Электрическая схема электронного балласта

Здесь, как мы видим, фильтр электромагнитных помех, выпрямитель и фильтр постоянного тока объединены в один блок. Далее следует генератор высокой частоты и индуктивный балласт (дроссель). Его назначение – ограничивать ток, подаваемый на лампу, в противном случае тлеющий разряд в ней может перейти в плазменную электрическую дугу. Данная схема может несколько отличаться (особенностью конструкции, либо параметрами элементов) от иных схем, но в целом принцип их работы одинаков.

Принцип работы люминесцентных ламп

Глядя на вышеприведенную схему можно удивиться: зачем такие сложности, чтобы включить обычную лампочку? Но удивление проходит сразу после знакомства с принципом работы ЛДС. Все дело в том, что лампочка-то не совсем обычная, свет в ней излучает не раскаленная нить, как в лампе накаливания, а тлеющий разряд в газовой атмосфере. Люминесцентная лампа представляет собой трубку из кварцевого стекла, покрытую слоем люминофора (вещество, преобразующее поглощаемую им энергию в свет). Лампа заполнена смесью паров ртути и инертного газа. С торцов ее смонтированы катоды, представляющие собой нити накала (разогрев нитей происходит при запуске лампы). В момент запуска, нити разогреваются, излучая свободные электроны, под воздействием которых в лампе возникает тлеющий разряд, вызывающий свечение люминофора (рис. 8).

Запуск электронного балласта изнутри

На рисунке мы видим общее устройство лампы и поведение ее в момент запуска через электронный балласт. Теперь, узнав, как работает сама лампа, балласт, и для чего этот балласт нужен, стоит рассмотреть вопрос как быть, если лампа вдруг перестала работать. Скажу сразу – отремонтировать можно, как балласт, так и саму лампу. Скажу более – такую лампу можно запустить даже если она перегорела. Способы ремонта мы сейчас как раз и рассмотрим.

Проверка балластов люминесцентных ламп и их ремонт

Но в любом ремонте самое сложное – не сам ремонт, а диагностика. Любая диагностика начинается с проверки менее сложных и трудноустранимых причин, постепенно переходя ко все боле и более сложным. Так при поиске неисправностей в ЛДС, в первую очередь проверяется сама лампа путем замены на заведомо рабочую. Если это ни к чему не привело, следует проверить сам балласт. Самый простой способ – замкнуть между собой контакты, подключаемые к нитям накала ламп и подключить туда обычную лампу накаливания, как показано на схеме (рис. 9), а для тех кто читать схемы еще только учится, предлагаем более наглядное фото (рис. 10).

Схема проверки балластов люминесцентных ламп

Проверка балласта

Если лампа горит, значит балласт работает и причину неисправности следует искать в лампе, если же лампа не загорается, значит балласт вышел из строя. Для обнаружения неисправности первым делом стоит разобрать корпус балласта и произвести визуальный осмотр. В случае обнаружения ярко выраженных следов перегорания деталей (рис. 11), либо сильного запаха гари, чинить этот балласт смысла не имеет.

Следы перегорания деталей на плате электронного балласта

Если же визуально детали целые, а запаха гари нет, то стоит обратить внимание на дорожки печатной платы. При обнаружении обрыва, устраняем эту неисправность путем припаивания куска обычного изолированного провода к любой из точек каждого участка оборванной дорожки. Также стоит подключить к проверяемому балласту рабочую лампу и посмотреть в темноте на ее поведение. В случая слабого накала нитей, причина в пробое одного из конденсаторов, соединяющих нити лампы. Если все эти проверки ни к чему не привели – вышел из строя один из электронных компонентов схемы. В первую очередь обращаем внимание на диоды и предохранитель (его роль тут часто играет маломощный резистор с небольшим – до 5-ти Ом – сопротивлением). Далее проверяем транзисторы. Если все эти элементы целы, то стоит также проверить динистор (заменив его на заведомо целый). Все детали для замены и проверки можно брать из балластов компактных люминесцентных ламп – у них нередко разрушается колба, либо перегорает нить накала, оставляя целым балласт. В дополнение к сказанному выложу схемку – шпаргалку, детали, чаще всего выходящие из строя, обведены на ней красным (рис. 12). Схема, на первый взгляд, немного отличается от нашей, но принцип и детали в общих чертах одни и те же, так что серьезных затруднений в их определении не должно возникнуть.

Наиболее уязвимые элементы электронного балласта

Видео – Ремонт электронного балласта

Ремонт люминесцентных ламп

После ремонта либо замены балласта, вновь устанавливаем лампы на место и включаем ток. Если они по-прежнему не горят, а балласт исправен, то дело в самих лампах причин неисправности тут всего 3 – перегорание нитей накала, старение лампы либо утечка газа (такое случается, если плохо пропаяны штыревые контакты цоколя). Если со вторыми двумя вариантами сделать что-либо невозможно, то первый вполне даже излечим. Для этого нужно просто подключить лампу по альтернативной схеме (рис. 13). Сразу оговорюсь – с новыми лампами так поступать не рекомендуется – способ довольно агрессивный и при его применении лампа быстро приходит в негодность. Схема достаточно простая и состоит всего из 4-х деталей – индуктивного (не путайте с электронным это просто катушка, не содержащая радиоэлементов) балласта, конденсатора 1-4 мкФ х 400 в, кнопочного выключателя, ну и, конечно же, самой лампы.

Схема подключения лампы

Принцип работы этой схемы предельно прост – при нажатии на кнопку, в лампу через конденсатор подается высокое напряжение, достаточное для ее зажигания. После зажигания лампы кнопку отпускают, она вместе с конденсатором нужна только для разогрева лампы и возникновения в ней тлеющего разряда, после чего лампа работает в обычном режиме. Такая схема подключения, конечно же не делает лампу вечной, но позволяет продлить ей жизнь на пару-тройку месяцев.

Видео – Ремонт и переделка люминесцентных ламп

Электронный балласт: где купить?

Помимо обычных специализированных магазинов имеются также интернет – порталы (свой сай сейчас имеет практически каждый производитель), где можно заказать интересующее устройство. Где лучше? А это уж кому как удобнее – свои плюсы и минусы есть в обоих вариантах – если в одном случае можно подержать устройство в руках, проверить, при необходимости легко обменять, то в другом можно сравнить цены различных компаний, почитать отзывы, вживую пообщаться с людьми уже купившими балласт именно такого типа, модели и мощности, какой нужен именно Вам… Так что где покупать – дело сугубо личное. Единственное непременное условие в обоих случаях – мощность балласта должна соответствовать мощности используемых ламп, в противном случае что-то из них (то устройство, чья мощность ниже) сгорит. Решив, где покупать, можно задуматься и о том, какой покупать.

Электронный балласт для люминисцентных ламп

Ниже я сейчас приведу небольшую подборку с Яндекс-Маркета с хорошим рейтингом и приемлемой ценой:

ЭПРА для люминесцентных ламп Foton Lighting 4х18W цена 429 р.
Электронный ПРА для люминесцентных ламп OSRAM QTP8 3×18/4×18 цена 676 р.
Балласт В-18 для 1х10w цена 350 р.
Электронный ПРА для люминесцентных ламп OSRAM QT-FIT8 1X58-70 цена 826 р.
Электронный пускорегулирующий аппарат (ЭПРА) Elektrostandard BLS-01 T4 8W цена 189 р.
ЭПРА Navigator 94 429 NB-ETL-158-EA3 цена 629 р.
Электронный балласт HELVAR 1x58W цена 300 р.
Аппарат пускорегулирующий электронный (балласт), 1*30W T8/G13 230V, EB51S цена 457 р.

В этот список вошли балласты с оценкой в 5 звезд и ценой до 1000 рублей различных производителей. Это текущая обстановка на Яндекс Маркете. А для того, чтобы эта информация не стала актуальной как можно дольше, посмотрим как по возможности сберечь от выхода из строя имеющиеся у нас лампы.

Цены на электронные балласты

Причины поломок ламп с электронным балластом

Причин этих на самом деле не так много и если с первой из них – детали низкого качества, мы уже ничего не можем сделать, то сберечь наши светильники от прочих факторов, нам вполне по силам. Итак, перегрев – вторая по распространенности причина выхода их строя как электронного балласта, так и самих ламп. Вызван перегрев чаще бывает не внешним теплом, а перепадами напряжения либо неправильной эксплуатацией. Также вредны для ламп частые включения – выключения, нестабильное напряжение в электросети и повышенная влажность в помещении. Все эти факторы негативно сказываются на долговечности ламп, но предотвратить их в наших силах.

Видео – Почему может не работать светодиодная лампа

Как работает ЛЛ с электромагнитным балластом

А напоследок немного углубимся в историю и вспомним все такие же лампы, но с электромагнитным (индуктивным) балластом – именно такой был рассмотрен на рисунке 13. Для начала рассмотрим схему нормального включения такой лампы (она, собственно, мало отличается от схемы экстремального включения (все тот же рисунок 13), но некоторые отличия все-таки есть). Так, например, конденсатор теперь должен сглаживать пульсацию, а не создавать скачок напряжения, поэтому из параллельного подключения переключен на последовательное, а кнопка заменена на стартер – теперь, когда нити накала целы, он отлично справляется со своей задачей – разогревом и зажиганием лампы. Это, собственно, и все изменения в схеме (рис.14)

Схема включения люминесцентных ламп с электромагнитными ПРА

Теперь сравним принцип и качество работы с принципом и качеством ЛЛ с электронным балластом. Принцип приблизительно такой же – зажигается лампа высоким напряжением, после возникновения тлеющего разряда напряжение падает. Зато что касается качества – свет лампы, питаемой током низкой частоты неровный – пульсирующий, прослушивается гудение дросселя, ломается чаще, нежели ЛЛ с электронным устройством пуска. Правда нельзя не отметить и одного плюса – чинится такая лампа в считанные минуты по той простой причине, что перегореть в ней могут только стартер (чаще всего), сама лампа (довольно редко) и дроссель, он же электромагнитный балласт (крайне редко, на моей памяти ни разу). Вот такая простота как конструкции, так и ремонта.

Видео – Дроссель 40 Вт и куда его можно применить

Вот мы и разобрались немного с устройством электронных балластов и принципом работы ЛЛ двух разных поколений, узнали о их слабых и сильных сторонах и даже узнав о тонкостях их ремонта. Как всегда приглашаю всех заходить почаще, так как ресурс постоянно обновляется и мы всегда рады делиться с вами новой интересной и полезной информацией.

Как разобрать светильник дневного света? Конструкция светильника дневного света

Светильники люминесцентные широко используются в наше время как в уличном освещении, так и дома, в производственных помещениях. Светильники дневного света потолочные офисные монтируют в офисах. Они потребляют меньше электроэнергии, чем классические лампы накаливания и обладают более длительным сроком эксплуатации, однако требуют дополнительных устройств для своего функционирования (электромагнитных или электронных пускорегулирующих аппаратов). По длительности срока службы, энергопотреблению и простоте подключения они уступают только светодиодным осветительным приборам. Светильники потолочные монтируют на потолке. Настенные светильники размещают на стенах. Светильник дневного света встроенный размещают на подвесных потолках. В этой статье рассказывается о типах таких приборов и их конструкции. Также в статье описывается, как разобрать светильник дневного света.

Факты из истории

Люминесцентную лампу изобрели в США в 1926 году. Их коммерческое использование началось в 1938 году.

Типы светильников дневного света

Их классифицируют по нескольким факторам. Например, по размеру. Существуют небольшие и крупные. Небольшие в основном применяются для замены обычных ламп накаливания. Они имеют винтовой цоколь.

Светильник дневного света встроенный

Крупные обычно устанавливают в светильники, которые разрабатывались специально для этих ламп. Лампы имеют различные формы: длинную линейную, трубчатую или фигурную. Существуют и более популярные формы: круг или свеча. На лампе обозначают световую температуру. По ней выделяют такие типы:

ЛД – дневной свет.
ЛХБ – холодный белый свет.
ЛБ – нейтральный белый свет.
ЛТБ – теплый белый свет.
ЛЕ – естественный свет.
ЛК – красный свет.
ЛЖ – желтый свет.
ЛЗ – зеленый свет.
ЛГ – голубой свет.
ЛС – синий свет.
ЛУФ – ультрафиолетовые лампы, которые применяют при обеззараживании помещения.

Цветные лампы очень популярны. Именно их часто устанавливают в уличные светильники, позволяющие применять люминесцентные лампы. При наружной подсветке применяют плафоны, которые создают соответствующий микроклимат для функционирования люминесцентных ламп. В общественных заведениях (больницах, поликлиниках, учреждениях, организациях, торговых центрах) обычно покупают люминесцентные светильники. Существуют светильники на одну, две и четыре лампы в зависимости от размеров участка, который нужно осветить. Распространены и энергосберегающие лампы дневного света. Их изготавливают из спиралей, которые изогнуты, они компактны и оснащены винтовым цоколем. На корпусе такой лампы обычно указывают принципы ее работы. Различают также лампы низкого и высокого давления. Первые применяются для уличного освещения, а вторые – для подсветки жилых помещений.

Типы светильников дневного света

Типы цоколя

Одна из составляющих лампы – это цоколь. Он применяется, чтобы закрепить лампу в патроне и подвести к ней напряжение. В люминесцентных светильниках применяют такие типы цоколей:

E14. Резьбовой патрон (миньон).
E27. Цоколь средних размеров, имеющий резьбу. Имеет другой размер, в остальном идентичен E14.
Цоколь со штырьками G. Существует несколько их видов — G5, G13, G53. Маркировка может состоять из двух букв. Вторая буква обозначает определенную модель.

Конструкция светильника дневного света

Как он работает

Какова конструкция светильника дневного света? Каков принцип его работы? В колбе лампы находится инертный газ с ртутными примесями, который под влиянием проходящего через него электрического тока испускает ультрафиолетовый свет. Он невидим для нашего глаза, поэтому стены лампы изнутри покрывают люминофором – специальным веществом, преобразующим ультрафиолетовый свет в видимый. Чтобы газ внутри лампы начал проводить электричество и испускать свечение, требуется кратковременный импульс высокого напряжения между электродами лампы. Для создания такого импульса применяют 2 типа пускорегулирующих аппаратов:

Электромагнитный (ЭмПРА).
Электронный (ЭПРА).

Электромагнитный пускорегулирующий аппарат

Электромагнитный пускорегулирующий аппарат устанавливается в светильник с дросселем и стартером. Технология запуска одинакова в обоих случаях. На катоды лампы подают электричество, они разогреваются, затем происходит сильное кратковременное повышение напряжения, после чего газ в колбе начинает проводить электричество. Стартер отвечает за нагревание электродов лампы. Он присоединяется последовательно к нитям накала каждого из электродов.

Светильник с дросселем и стартером

Стартер содержит замкнутую стеклянную колбу, которая имеет два металлических контакта. Между ними при подаче электричества появляется разряд. Он нагревает их, и они замыкаются. Затем электричество двигается прямо по нитям накаливания лампы, также нагревая их. Через небольшой момент времени контакты стартера охлаждаются и размыкаются, возникает резкий скачок напряжения, который обеспечивает индуктивность дросселя.

Светильники дневного света потолочные офисные

Затем лампа начинает испускать свет. Так работает светильник с электромагнитным пускорегулирующим аппаратом.

Электронный пускорегулирующий аппарат

Электронным пускорегулирующим аппаратом оснащены люминесцентные светильники без стартера. Он подает на лампу высокочастотный электрический ток. В нем также зашита программа запуска лампы. ЭПРА дает возможность холодного моментального запуска люминесцентной лампы.

Люминесцентные светильники без стартера

Эта технология активации может сократить срок эксплуатации новой лампы, однако отлично подходит, чтобы продлить его у перегоревшей лампы или лампы, у которой повреждены катоды. Об их повреждении говорит потемнение колбы около цоколя.

Не горит светильник дневного света

Процедура проведения холодного запуска по правилам описывается в паспорте светильника. Схема с ЭПРА должна располагаться на его корпусе. Следуя ей, можно подключить светильник самостоятельно.

Причины неисправностей

Почему не горит светильник дневного света? Тут может быть два варианта: неисправна лампа или неисправен ЭПРА (ЭмПРА). Сопротивление исправной лампы составляет до 10 Ом. Если оно стремится к бесконечности, это означает что лампа неисправна. Если лампа исправна, но не горит, значит, вышел из строя пускорегулирующий аппарат.

Замена ламп

Любая техника рано или поздно выходит из строя, поэтому люминесцентные лампы нуждаются в замене. Как снять светильник дневного света? Как поменять лампу? О том, как разобрать светильник дневного света, будет рассказано ниже.

Перед заменой лампы необходимо отключить электричество и надеть защитные перчатки, чтобы избежать травмирования кожи на руках острыми элементами светильника. Категорически запрещается снимать или устанавливать лампу, не отключив электричество! Это может привести к поражению электрическим током! Процедура замены лампы отличается в зависимости от типа ее цоколя.

Замена ламп, имеющих цоколь G5 или G13

Самые распространенные лампы, которые устанавливаются в светильники потолочные, имеют цоколь G5 или G13. Очень часто они применяются в светильниках на кухнях, в ванных комнатах и при локальном освещении. Чаще всего светильник не горит, потому что неисправна лампа. Реже, потому что неисправен стартер или дроссель. Лампу, которая перегорела, легко определить по затемнению колбы около цоколя. Такая лампа не запустится с ЭмПРА, но может еще послужить некоторое время с ЭПРА.

Процедура замены, пошагово:

Приобрести лампу необходимого размера и мощности. Можно взять ее в магазин, чтобы продавец подобрал аналогичную, если требуемая мощность и размер неизвестны.
Выключить светильник. Лучше отключить электричество во всем помещении.
Демонтировать плафон. Он прикрепляется к корпусу светильника защелками или с помощью винтов. Иногда он держится прямо на лампе. Чтобы снять плафон, его надо потянуть за один из краев.
Выкрутить лампу. Обхватить ее обеими руками и провернуть вокруг своей оси на 90 градусов. С небольшим усилием вытянуть лампу так, чтобы штырьки вышли из направляющих патрона.
Установить новую лампу в светильник. Завести ее в патрон до упора, потом повернуть вокруг своей оси на 90 градусов.
Проверить функционирование. Если лампа горит, установить плафон на место. Если лампа все равно не горит, выключить освещение и аккуратно пошевелить ее. Если и это не помогает, то, скорее всего, неисправен стартер или дроссель. Их замену лучше поручить профессионалу, так как операция это непростая, требующая специальных навыков. В данном случае лучше заменить весь светильник, потому что это дешевле, чем ремонт старого.

Как заменить лампу, которая имеет цоколь G23?

Цоколь типа G23, 2G11 и GX23 применяют чаще всего при локальной подсветке — в светильниках, которые размещаются на столах или на стенах. Цоколи различаются по размерам и форме, но механизм контакта лампы с патроном одинаков.

Процедура замены, пошагово:

Купить лампу.
Отключить устройство.
Выкрутить лампочку из патрона. Аккуратно потянуть лампу за край колбы в сторону плафона, как бы отгибая ее, для извлечения лампы из зажима, который ее фиксирует. Делать это надо осторожно, чтобы не повредить фиксирующую скобу. Когда лампа освободится из зажима, ее вытаскивают, немного покачивая в направлении, обратном патрону.
Монтаж новой лампы производят в обратном порядке. Надо вставить лампу в патрон и нажать на торец колбы, чтобы втолкнуть ее. Если щелкнул запорный механизм, значит, лампа установлена правильно. Все движения должны быть уверенными, но аккуратными. Главное, не сломать фиксатор из пластика, потому что он со временем изнашивается и легко ломается.

Как разобрать светильник дневного света и как его затем собрать

Что делать, если необходимо починить пускорегулирующий аппарат? Разберемся в том, как разобрать светильник дневного света. Колбу лампы разбирать нельзя, потому что она содержит ртуть, вдыхание паров которой опасно для здоровья. Провода, которые идут от нити накаливания к плате, в некоторых случаях не припаивают к ней, а накручивают на особые штыри. Такая лампа состоит из 5 частей:

U-образной или спиралевидной колбы;
верхней составляющей корпуса с колбой, которая закреплена на ней;
электронной платы, на которой располагается пускорегулирующий аппарат;
нижней части корпуса, на которой размещается электронный балласт;
цоколя, который вместе с нижней частью корпуса составляет неразборную конструкцию.

Чтобы разобрать светильник и получить доступ к пускорегулирующему аппарату, понадобится плоская широкая отвертка. С ее помощью отсоединяют защелки на корпусе. Для этого необходимо вставить отвертку в паз и повернуть ее. Линия вскрытия лампы расположена там, где нанесено название и технические характеристики устройства. Тут располагается и основание колбы.

Если все-таки защелки сломались, то они срезаются с помощью острого инструмента или их спиливают. Для этого потребуется маленькая дисковая фреза. Они есть в продаже, но ее можно сделать и самостоятельно. Сначала при помощи штангенциркуля измеряется диаметр корпуса. Затем в патрон сверлильного станка вставляется шпилька с фрезой. Делается это так, чтобы фреза располагалась над станиной на расстоянии, которое равно половине диаметра корпуса лампы. Станок включается, корпус лампы прижимается к фрезе и осторожно надрезается внешняя часть корпуса. Такие пропилы делают с интервалом в пятнадцать миллиметров. по всей окружности. Тонкую отвертку вставляют в прорези и таким образом приподнимают обрезки. Затем с помощью отвертки большего размера корпус лампы открывается.

После завершения ремонта половинки лампы просто склеиваются. Чтобы упростить процедуру ремонта, лампу можно нагреть с помощью строительного фена.

Утилизация люминесцентных ламп и техника безопасности при обращении с ними

Лампы дневного света содержат внутри колбы ртуть, которая может накапливаться в организме и опасна для здоровья. Также опасно вдыхание ее паров. Поэтому выбрасывать их как обычный мусор нельзя. Их нужно сдавать в особые приемные пункты. Разбивать колбу лампы дневного света нельзя! Если колба такой лампы все-таки разбилась, нужно аккуратно убрать осколки, проветрить помещение и желательно провести демеркуризацию при помощи соответствующего комплекта.

Сварочный аппарат из дросселей ламп дневного света. Правильное подключение лампы дрл

лампочки ДРЛ

Дуговая ртутная люминесцентная или люминофорная лампа чаще всего применяется в освещении открытых площадей, сельскохозяйственных территорий, а также производственных или складских помещений, вне зависимости от их размеров.

Правильная схема подключения лампы ДРЛ – гарантия долгой и беспроблемной работы такого современного осветительного прибора.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

Цоколь – является основанием и подключается к сети.
Кварцевая горелка – центральный механизм прибора.
Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

схема соединения лампы дрл с дросселем схема подключения дрл лампы через дроссель Устройство лампы ДНаТ Назначение люминофора

Достоинства и недостатки

Из преимуществ изделий отметим следующее:

Достаточная световая отдача на фоне низкой стоимости.
Независимость от наличия атмосферных осадков.
Продолжительный эксплуатационный срок — от 20 000 часов и выше.
Практически полное совпадение спектра излучения с естественным освещением.
Малые габариты.

Недостатки хоть и незначительные, но их намного больше:

Существенная разница в цене по сравнению с более качественными разновидностями ДРЛ.
В процессе эксплуатации формируется озон.
Лампы с вольфрамовыми нитями значительно дешевле и компактнее.
Со временем люминофор устаревает, что приводит к ухудшению излучаемого спектра.
Из-за использования ртути требуется специальная утилизация.
Задержка при включении.
Требуется несколько минут до выхода на номинальный режим.
Низкое качество испускаемого света.
Дополнительное мерцание при работе.
Рекомендуется устанавливать на потолке на высоте не ниже 4 м.
Функционируют исключительно от переменного тока.

Осветительные приборы на основе дуговых ртутных люминесцентных ламп — одно из самых экономичных решений для освещения промышленных объектов, открытых территорий (паркингов), складских помещений и внутреннего двора загородного дома. Отдельные модели в составе столбовых фонарей сочетают высокую мощность и декоративный внешний вид.

Дуговая ртутная лампа (ДРЛ) имеет еще одно название – дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при переменном токе, напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

подключение лампы при помощи дросселя схема соединения лампы дрл с дросселем

Область применения

Область применения ламп ДнаТ

Рис. 6. Область применения ламп ДнаТ
Наибольшее применение ДНаТ получили в качестве уличных светильников для освещения территории городов, парков, автомобильных дорог и прочих объектов. Внутри помещений их часто устанавливают в освещении теплиц для произрастания различных культур, могут иметь смешанный диапазон света под разные растения. В домашних условиях они устанавливаются для подсветки рассады и других домашних растений, цветов и т.д. Хорошо зарекомендовали себя в освещении спортивных объектов, сцен и прочих локаций для массовых мероприятий.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Люминесцентные светильники намного экономнее ламп накаливания по электропотреблению, поскольку меньше тратят на образование тепла. Свет от них более рассеянный и может быть выбран по цвету в широком диапазоне, хотя наиболее популярны светильники белого дневного спектра.

Что касается недостатков люминесцентных ламп, то для их работы необходимы дополнительные устройства, обеспечивающие высокое напряжение до и ограничение тока после розжига.

Внутри лампы имеется азот, а как известно любой газ является плохим проводником электрического тока. Чтобы облегчить ионизацию газа внутрь закачивают небольшое количество паров ртути. Но для начального пробоя всё равно требуется напряжение выше сетевого. Также для облегчения пробоя внутри делаются спирали, которые во время первых секунд пуска накаляются и испускают массовый поток электронов из металла в газ.

Простое подключение лампы дневного света к сети 220 В не подойдет. Так как при таком подключении, во-первых, не может создаться импульс повышенного напряжения, необходимый для стартового розжига этого источника света; во-вторых, даже если лампа запустится, при искрении в розетке, то сразу же перегорит. Светящаяся лампа с плазмой внутри имеет отрицательное дифференциальное сопротивление, и за неимением в цепи другого импеданса, через неё течет ток короткого замыкания. Поэтому уже давненько придумали простую и надежную схему подключения с дросселем и стартером. Первым по этой схеме срабатывает стартер.

Маленький бочонок внутри представляет собой газоразрядную лампу с нормально разомкнутыми биметаллическими электродами с параллельно соединенным конденсатором малой емкости 0,003–0,1 мкФ. Крошечный конденсатор растягивает скачок напряжения по фронту, чтобы хватило времени на создание газового разряда в лампе, а также он подавляет радиопомехи от замыкания электродов стартера.

Для запуска люминесцентной лампы требуется создать тлеющий разряд внутри неё. Тлеющий разряд случается при нагреве нитей лампы до температуры 800–900 градусов, когда через газ начинает проходить электрический ток порядка 30 мА. Только благодаря стартеру и происходит кратковременный накал спиралей при замыкании его внутренних электродов.

При размыкании биметаллических электродов стартера в работу подключается дроссель.

Катушка, включенная как электромагнитный балласт, ограничивает силу переменного тока, протекающего через неё за счет индуктивного сопротивления. Что спасает люминесцентную лампу от короткого замыкания, после того как в ней произойдет зажигание плазмы.

Дроссель крайне важен для запуска лампы, поскольку в предложенных схемах только он может повысить напряжение. Всё благодаря внутренней самоиндукции катушки. После того как электроды стартера размыкаются, дроссель выдает накопленную ЭДС импульсом на концы лампы.

Конденсатор

Электрическая емкость, подключенная на входе питания светильника, гасит реактивную мощность, которую всегда при работе тянет дроссель. Светильник без этого сетевого фильтра заработает, но будет потреблять больше электроэнергии из сети.

Конденсатор по напряжению следует подбирать с запасом выше сетевого, по емкости его выбор производится в зависимости от мощности люминесцентной лампы:

2 мкФ — от 4 до 15 Вт;
4 мкФ — от 15 до 58 Вт;
7 мкФ — от 58 Вт до 100 Вт.

В случае подсоединения одной люминесцентной лампы подбирать элементы просто: лампа мощностью 40 Вт, значит и дроссель на 40 Вт, а стартер на напряжение 220 В.

При подсоединении двух ламп до одного дросселя, к работе нужно отнестись повнимательнее. В этом случае для двух 40 ваттных ламп нужен дроссель мощностью не ниже 80 Вт, также следует найти два стартера на напряжение 127 В. Если детально разобрать схему, то станет очевидно, что оба стартера соединены последовательно, следовательно, на каждый из них приходится лишь половина сетевого напряжения.

Предложенное тандемное подключение имеет лишь один недостаток — при выходе из строя одной лампы, вторая тоже перестанет работать.

Люминесцентную лампочку сегодня можно встретить практически в любом помещении. Она является источником дневного света и дает возможность экономить электроэнергию. Поэтому такие лампы называются еще экономками.

Внешний вид люминесцентной лампы

Но такие изделия имеют один существенный недостаток – они перегорают. И причиной тому является сгорание электронной начинки – дросселя или стартера. Данная статья расскажет вам о том, существует ли способ подключения люминесцентных ламп без использования дросселя в электросхеме.

Ультрафиолет – получаем в домашних условиях быстро и за копейки.

Сейчас химия на основе фотокатализаторов получает большое распространение. Разнообразные клеи лаки, фоточувствительные эмульсии и прочие интересные достижения химической промышленности. К сожалению, промышленные установки для УФ стоят приличных денег.
А что, делать если хочется только попробовать химию? подойдёт или нет ? Для этой цели покупать фирменные устройства за N килобаксов, слишком кучеряво…

На территории бывшего СССР обычно из положения выходят добывая кварцевые трубки из лам типа ДРЛ, иметься целая линейка лам от ДРЛ-125 до ДРЛ-1000 с помощью них можно получить достаточно мощное излучение, этого излучения обычно хватает для большинства эпизодических задач. Типа отвердеть клей или лак раз в месяц, или засветить фоторизист.

Как добывать трубку из ламп ДРЛ, как это делать безопасно, написано много информации. Хочется коснуться другого аспекта, а именно запуска этих ламп с минимальными финансовыми затратами.

Штатно для запуска используется специальный дроссель с увеличенных магнитным рассеянием. Но даже он не всегда доступен, а т.к. он тяжёлый то обычно в регионы доставка влетает в копеечку. Дроссель на 700W + доставка тянет на 100$. Что для варианта попробовать, тоже, так не разу не дешёво.

Основной проблемой запуска ртутных ламп являться наличие дугового разряда. Причём холодная лампа и горячая имеют принципиально разное сопротивление горящей дуги. Примерно от единиц Ом до десятков Ом. Соответственно для этого и служит дроссель который ограничивает ток во время запуска и работы лампы. Надо признать, что дроссель является достаточно архаичным инструментом, и для дорогих и мощных лам применяемых в UF-сушилках (несколько килловат мощности, и несколько тыс. долларов за лампу) применяют блоки электронной стабилизации горения дуги. Эти блоки позволяют более точно выдерживать параметры горения дуги продлевая тем самым жизнь лампы, и уменьшая проблемы при отверждении. Даже для архаичной ДРЛ производитель пишет, разброс напряжения не более 3% в противном случае уменьшение срока службы.

Как запустить Лампу ДРЛ без дросселя подручными средствами?

Ответ простой, надо всё го лишь ограничить ток, на всех режимах работы, начиная с разогрева, и заканчивая рабочим режимом. Ограничивать будем резистором.

Но так как резистор надо очень мощный, будем использовать имеющиеся под рукой нагревательные приборы (лампы накаливания, утюги, чайники, тены для нагрева воды, ручные кипятильники и т.д.) Это звучит смешно, но это будет работать и выполнять свои задачи.

Единственный недостаток, это перерасход электричества, т.е. если мы запустим лампу ДРЛ на 400W на балласте будет выделяться в тепло около 250W. Но думаю для задачи попробовать ультрафиолет, или для эпизодических работ это несущественно.

Почему так никто не делал?

Почему никто, существуют лампы ДРБ в которых использован именно этот принцип. Рядом с кварцевой трубкой, расположена нить накаливания обычной лампочки.

А писатели в интернете видимо не учили в школе физику. Ну конечно ещё один маленький нюанс, нужна цепь прогрева, т.е. греем лампу одним резистором, а на рабочий режим выводим другим. Но думаю, с выключателем и двумя проводками многие справятся

Похожие публикации:

От чего зависит сила магнита
Мотор автомат что это такое
Сколько ампер в пальчиковой батарейке
Как включить плиту robert bosch hausgerate gmbh

Как разобрать дроссель люминесцентной лампы на медь

Свернуть поиск

Сервисы VK

Мы используем cookie-файлы, чтобы улучшить свой сервис для вас.
Вы можете принять их или настроить их самостоятельно. Больше информации

Принять все Настроить

Настройки страницы

Левая колонка

Поиск видео и каналов
