Мультиметр A830L
57.JPG» />
- Цена: $5,48
- Перейти в магазин
Сегодняшний обзор будет посвящен мультиметру A830L, приобретенному мною на просторах eBay. Заказывался он очень давно — в ноябре 2016 года, а получен был совсем недавно — в начале этой недели. Признаться честно, я уже не надеялся, что он попадет ко мне в руки и заказал альтернативный вариант — XL830L.
Так вот, XL830L был заказан на много позже виновника сегодняшнего обзора и получен гораздо раньше 🙂 Что не говори, а 3 месяца в пути — это явный перебор 🙂 Из-за того, что у посылки не было полноценного трека, мне не удастся узнать где именно она зависла на столь длительный срок, но если кому-нибудь интересен ее перемещение по территории Китая, то узнать эту информацию можно здесь.
Поставляется мультиметру A830L (во всяком случае мой экземпляр) без какой-либо оригинальной упаковки, все содержимое посылки было помещено в полиэтиленовый пакетик на защелке. В комплекте поставки, помимо самого мультиметра, оказалась черно-белая инструкция и щупы.
Корпус мультиметра изготовлен из пластика серого цвета с синим вставками. Если честно, то качество пластика не впечатляет. Он отдает откровенной дешевизной из-а чего пользоваться им не очень хочется. Тот же XL830L выглядит куда более качественным и благородным прибором 🙂 Но все мы понимаем, что качество пластика корпуса в этом случае далеко не самое главное. В целом же собран корпус на крепкую 4 — все части плотно подогнаны друг к другу, никаких щелей и зазоров нет. А четверка только лишь из-за болтающейся опоры.
Перед тем, как перейти к непосредственному обзору мультиметра, думаю, будет не лишним ознакомить вас с его характеристиками и возможностями:
Особенности:
1. Мультиметр может использоваться для измерения переменного/постоянного напряжения и тока, сопротивление, проверки диодов, транзисторов, а так же прозвонки.
2. Маленький и компактный дизайн;
3. Большой дисплей с подсветкой (максимальное значение — 1999).
Характеристики:
1. Питание: 9В NEDA1604 или 6F22 батарея (не включено в комплект);
2. Напряжение постоянного тока: 200mV/2 В/20 В/200 В/500 В ±0. 8%;
3. Напряжение переменного тока: 200 В/500 В ±1. 2%;
4. Постоянный ток: 2ма/20мА/200mA/10A ±1. 4%;
5. Сопротивление: 200/2 К/20 К/200 К/2 м ±0. 8%;
6. Полярность: «-» для отрицательной полярности;
7. Рабочая температура: 0-40 ° C;
8. Температура хранения: от -10 ° C-50 ° C;
9. Размер: 31.5 * 91 * 189 мм;
10. Вес: 180г.
Теперь, зная все это, можно переходить непосредственно к прибору.
Итак, в верхней части лицевой части расположен дисплей, а так же 2 кнопки — фиксации полученных данных и включения подсветки. Подсветка у этой модели яркая, белого цвета. Время ее работы 5 секунд после чего она начинает плавно затухать. Здесь же виден разъем, использующийся для проверки транзисторов.
В центральной части находится стандартный переключатель режимов работы. Вроде бы он такой же как и у всех других моделей, но есть одно но. Здесь все отметки обозначены синим цветом. Для того, чтобы выбрать нужный режим приходится присматриваться. У тех моделей, где разные режимы обозначены разным цветом все это происходит куда быстрее, да и для восприятия обозначение цветами на много лучше. Под переключателем находятся разъемы для подключения щупов.
На обратной стороне есть подножка, которая болтается, если ее как следует не зафиксировать в корпусе. На работоспособности это никак не сказывается, но мелочь неприятная. Ну и из-за того, что каких-либо противоскользящих вставок нет ни в корпусе, ни в подставке, катается мультиметр по ровным и гладким поверхностям очень хорошо, что не всегда удобно, так как приходится периодически поворачивать его так, чтобы был виден дисплей.
Работает мультиметр A830L от 9В батарейки типа «крона». Батарейный отсек находится в верхней части устройства.
В принципе, больше ничего интересного во внешнем виде данного прибора нет, так что давайте переходить к его практическим испытаниям. Для начала проверим как он измеряет переменное напряжение, для чего воспользуемся мультиметром HYELEC MS8232 и все той же маленькой черной коробочкой 🙂
В плане точности показателей это самый печальный результат, что мне доводилось видеть. Заявленная точность показаний 1,2%. Но даже если к 223В прибавить 1,2%, то получится 225,6В, а у нас 227, что явное выходит за границы допустимой погрешности 🙁
С измерением постоянного напряжения дела обстоят несколько лучше. Вот такие данные были получены при измерении напряжения аккумулятора 18650:
Последний тест — сопротивление. Сперва данные, полученный при помощи HYELEC MS8232:
Затем A830L:
Как видно, тут все нормально.
Части корпуса соединены между собой тремя винтами, так что добраться до внутренностей можно без особых проблем. Начинка мультиметра выглядит следующим образом:
Основа — плата Kostar Electronic KM88L с АЦП, регулировочным резистором, конденсатором и динамиком-пищалкой. Особенно удивила нижняя строка — 131011. Уж очень похоже на дату изготовления платы. Если это так, то у меня прибор, которому почти 6 лет 🙂 Качество пайки умиления не вызывает, но ожидать чего-то лучшего от инструмента, стоящего $5 не приходится.
В завершении всего, могу сказать, что данный мультиметр показал себя не очень точным, но вполне работоспособным прибором, который вполне сгодится для домашних целей. Можно понять что прибор под напряжением, провод целый, конденсатор не взорвался и т.д. Да и если он умрет — денег жалко не будет 🙂
На этом, пожалуй, все. Спасибо за внимание и потраченное время.
Планирую купить +5 Добавить в избранное Обзор понравился +11 +19
- 02 февраля 2017, 07:54
- автор: eagle13
- просмотры: 15157
Домашний мультиметр A830L, дешево и сердито
Всем Здравия! Сегодня я расскажу о простеньком мультиметре A830L (MTQ 111), который отлично подойдет для измерений в быту ( «села ли батарейка?», «почему не работает электрочайник?»)
Осмотр, разборка и сравнение с другими приборами под катом.
Технические характеристики
-ЖК экран (максимальное значение — 1999)
-Кнопка фиксирования показаний и подсветка экрана
-Измерение постоянного и переменного напряжения, постоянного тока, сопротивления.
-1.5В тест батареи
-Функция прозвонки
-Тестирование диодов
-Транзистор hFE тест
-Индикатор низкого уровня заряда батареи
-Защита от перегрузки
-Работа от 9В батарейки( крона 6F22 )
Напряжение постоянного тока: 200mV/2 В/20 В/200 В/500 В ±0. 8%
Напряжение переменного тока: 200 В/500 В ±1. 2%
Постоянный ток: 2ма/20мА/200mA/10A ±1. 4%
Сопротивление: 200/2 К/20 К/200 К/2 м ±0. 8%
Размеры: 145х70х32мм
Вес с батарейкой: 144 гр
Распаковка и осмотр
Приходит в глянцевой, картонной коробке без наименования мультиметра. Весь комплект состоит из мультиметра, щупов и инструкции.
Щупы очень и очень посредственного качества, но работают и ладно.
Инструкция
Сам мультиметр «малютка» хорошо лежит в руке, по бокам имеются выемки под пальцы, выполнен полностью из пластика. Пластиковая желтая окантовка имеет закос под ударопрочную резину.
Рассмотрим поподробнее.
Сверху располагается ЖК экран 40х21мм с подсветкой голубого цвета, цифры большие, под углом экран не выцветает. Под ним находятся кнопка «заморозки значений», кнопка включения подсветки (время работы около 10 сек) и разъем для проверки транзисторов.
Рукоятка для ручного выбора режима. Имеет характерный треск при вращении. Надписи нанесенные зеленым цветом плохо читаемы.
Внизу расположились три разъема для подключения щупов, без цветовых обозначений. Щупы входят очень туго.
Размеры разъемов (не все щупы влезают, проверено)
Сзади крышка отсека под крону и откидываемая подставка. Прорезиненных ножек нет, катается по столу, как на льду.
Подключаем батарейку. Возможна замена кроны на другие элементы питания c помощью преобразователя MT3608.
Разборка
Простенькая плата от Kostar Electronic KM88L с залитым компаундом АЦП и одним регулировочным резистором.
Под пищалкой скрывается место под предохранитель (экономия на безопасности)
С другой стороны контактные площадки для переключения режимов.
«Качественная пайка»
Светодиод с рассеивателем и анизотропная проводящая резина для контакта экрана с платой.
Переключатель с двумя шариками от подшипников для эффекта трещотки и удержания тумблера в заданном положении.
Измерения
Сделаем сравнительный тест данного мультиметра с другими приборами.
В роли соперников: мультиметр mastech my 62, токовые клещи Uni-T ut 202 и клещи APPA 30R (Госреестр)
В качестве предметов для измерений: бытовая розетка 220В, аккумулятор Li-ion 18650 LG HE2, керамический резистор 4,7 Ом и USB вентилятор.
Напряжение в розетке.
Дабы не засорять обзор фотографиями, свел все данные в таблицу.
Проверка режима 1,5V test. Прибор показывает уровень зарядки батареи с помощью кратковременной нагрузки на батарею и выводит значение тока в мА.
На новой ААА 1,5В батарейке.
На полумертвой.
Тест на быстроту прозвонки.
Итог
Прибор вполне подойдет для использования дома, не надо ждать от него чего-то особенного за такую стоимость. В приборе не понравились, только ужасные щупы.
Прошу оценивать обзор, а не товар. Всем спасибо за чтение.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Планирую купить +17 Добавить в избранное Обзор понравился +29 +56
- 03 октября 2016, 17:01
- автор: malimana
- просмотры: 31771
Обзор мультиметра XL830L. А так же исправления безалаберности китайских сборщиков
Мультиметры данного ценового сегмента очень похожи между собой. Сабж не имеет каких то серьёзных отличий от конкурентов.
Омрачает отсутствие фирменной коробки. Немного веет «подвальностью».
В устройстве где напрямую имеешь дело с электричеством, гарантии качества не помешали бы.
Ну, работает, и хорошо.
Будем надеяться что со временем не подведёт.
Покупал это устройство давно. Но так как не было в нем надобности, тестер лежал без дела.
Упакован был в несколько полупрозрачных пакетиков.
Недавно тестер мне всё же понадобился. Пакеты вскрыл. Там меня ждал неприятный сюрприз.
Заметил что LCD экран в верхней части утоплен в корпус больше чем надо, и немного «гуляет». При нажатии пальцем на дисплей, он вообще провалился во внутрь.
Хоть мультиметр и работал нормально, но пользоваться им в таком «косячном» исполнении не хотелось. Поэтому было принято решение вскрыть устройство для исправления проблемы. Да и просто было интересно что там такое внутри китайцы сделали, что новый прибор получил такое качество сборки.
Характеристики (на английском)
Brand: Excellent
Model: XL830L
Quantity: 1
Color: Black + Orange
LCD Display: 1.8″
Features: Blue backlight, Continuity buzzer, reading lock functions
Application: Triode test, Diode testMax.
Display: 1999
DC Voltage: 200mV/2V/20V/200V/600V ± (0.5%)
AC Voltage: 200V/600V ± (1.0%)
DC Current: 200uA/2mA/20mA/200mA/10A ± (1.0%)
Resistance: 200/2k/20k/200k/2M ± (1.0%) ohm
Other Data: Input impedance: 1M ohm
Power Supply: 1 x 9V battery (included)
Packing List: 1 x Multimeter 1 x English manual 2 x Test lead (63cm cable) 1 x Battery
Размеры: 5.59 in x 2.83 in x 1.38 in (14.2 cm x 7.2 cm x 3.5 cm)
Вес: 8,47 унций (240 г)

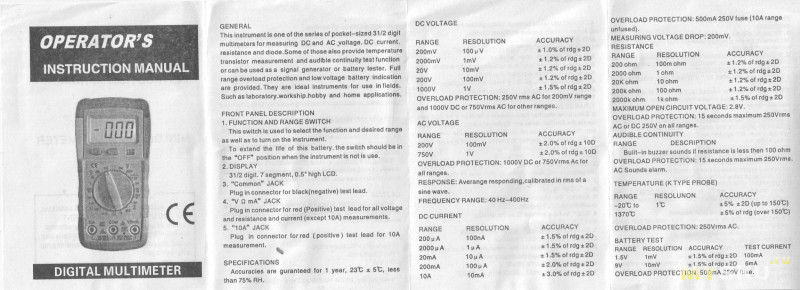

Инструкция
Переходим к устройству
Корпус пластиковый, чёрный. В желтом силиконовой чехле. В описании на сайте магазинов указано что чехол оранжевый. Как по мне, то он жёлтый «лимонный».
Когда я впервые увидел этот тестер в магазине, предположил что он полностью пластиковый. Даже думал «как же эта штука разбирается».
В верхней части мы имеем 4.7 см дисплей. На дисплее крупными цифрами выводиться основная информация. Мелкими символами дополнительная. Например, если мы будем замерять напряжение электросети, и повернем регулятор на 600V~. На дисплее будет отображаться 600 (внизу, мелкими цифрами), и 220 (крупными цифрами).
Присутствует подсветка дисплея, синего цвета. Экран загорается при нажатии кнопки » BACK LIGHT». Подсветка длиться 10 секунд. Ещё 5 секунд она медленно гаснет.
Поворотный регулятор стандартный. Серьёзных отличий от других тестеров нет.
Над регулятором слева расположена кнопка «HOLD», и справа кнопка «BACK LIGHT».
В нижней части корпуса есть панель с разъёмами для подключения измерительных щупов.
С обратной стороны размещена подставка. Она открывается градусов на 85. Выглядит довольно хлипко.

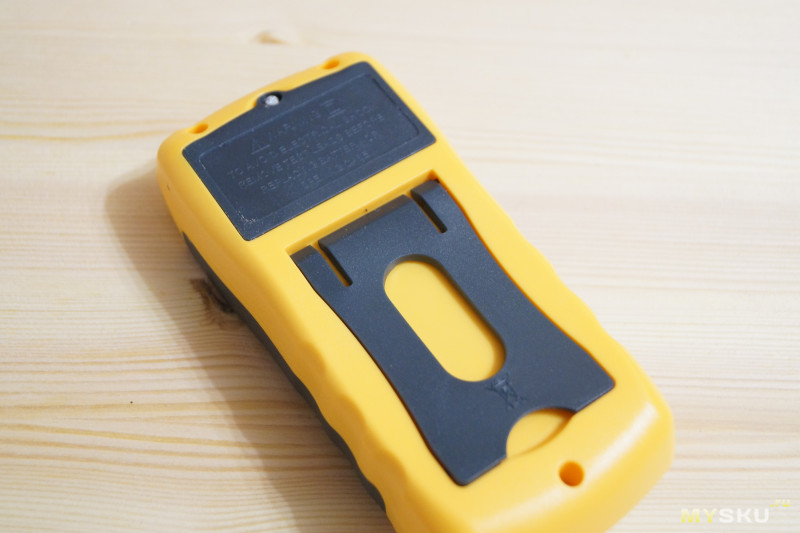

Ниже полставки есть крышка. Сняв которую мы получаем доступ до батарейки типа «крона».
Что бы снять крышку надо открутить один винтик.
Чехол снимается легко. Но особой надобности в нем не вижу. Может от и немного защитит от выскальзывания и ударов, но лучше бы вместо чехла положили нормальные щупы.
Комплектные щупы имеют довольно посредственное качества. По отзывам людей качества пайки никакущее. Мне пока рано говорить, так как пользовался устройством всего неделю.
Так же присутствует заметная погрешность при измерении. Для бытовых условный сойдёт (на первое время). Сам хочу в ближайшее время купить более качественные щупы, чего и всем советую.
Дополнительная информация
Мне понадобился всего один инструмент, обычная крестовая отвёртка.
(1) С обратной стороны корпуса отвинтил три болта.
Снял тыловую часть корпуса.
(2) Сразу же заметил в чем проблема.
Панель подсветки не закреплена.
Дополнительная информация
(3) Прозрачный дисплей расположен в специальной нише.
(4) Светоотражающая панель с подсветкой лежала поверх предназначенной для неё ниши.
Соответственно дисплей не имел упора, и поэтому уходил во внутрь корпуса.
(5) Ниша имеет два упора. Которые не дают экрану двигаться вверх и во внутрь.
(6). Есть ещё два более простых упора. Правый (угловой) предотвращает смещение дисплея в правую сторону. В том что слева надобности не вижу.
Дополнительная информация
Я просто положил панель подсветки туда где она должна быть.
Сейчас дисплей лежит на светоотражающей панели. Она в свою очередь лежит на опорах.
Собрал мультиметр обратно.
Все Ok. Работы на пять минут.
Дополнительная информация
P.S Ещё заметил такую особенность. Когда на тестере DT832 замеряю сопротивление наушников, все нормально.
Когда это делаю на XL830L, слышен посторонний шум.
Одним контактом щупа касаюсь «земли», вторым правого или левого канала.
Так вот. Если коснусь правого канала, с правого наушника идёт лёгкий треск или шум (что то подобное можно услышать если не до конца вставить штекер в 3.5 мм разъём). Если касаюсь левого канала, идёт шум из левого наушника.
Мне кажется такое не должно быть.
Не опасно ли это для наушников?
Всем спасибо за прочтение.
