Доработка динамика 3 ГД-31-1300
Во многих выпускаемых в настоящее время громкоговорителях в качестве высокочастотного излучателя используется динамическая головка 3 ГД-31-1300. Наряду с определёнными достоинствами — широким диапазоном воспроизводимых частот, сравнительно высокой номинальной мощностью, достаточным звуковым давлением, ей, к сожалению, присущи и некоторые недостатки. И прежде всего, это значительная неравномерность АЧХ и «металлический» оттенок звучания воспроизводимых программ. Избавиться от такого рода нежелательных явлений, а значит, и улучшить качество звучания головки можно, поместив в поддиффузорное пространство звукопоглощающий материал (рис. 1). Для этого головку нужно разобрать, придерживаясь следующей методики. С помощью кисточки обильно смочить внешний и внутренний контуры картонного кольца 1 ацетоном и, дав ему впитаться в картон, проделать то же самое ещё раз. После этого острым ножом осторожно снять кольцо с диффузородержателя 7. Оно должно сниматься без усилий, в противном случае его нужно смочить ацетоном третий раз. Затем следует отпаять токоподводы 2 от выводных лепестков 3 и, размягчив места склейки тем же способом, снять с диффузородержателя диффузор 4, а с последнего — бумажный колпачок 6. закрывающий магнитный зазор. Во избежание попадания в магнитный зазор металлической пыли рекомендуется временно заклеить его изоляционной лентой. Затем к внутренней поверхности диффузородержателя клеем 88Н, БФ-2 или БФ-4 нужно приклеить полоску звукопоглощающего материала 5 (например, из войлока толщиной 3 мм) и, отцентрировав диффузор (естественно, удалив прежде защитную изоляционную ленту), вновь собрать головку. Центрируют диффузор с помощью секторов из плотной бумаги, которые вставляют по контуру кольцевого зазора между керном магнитной системы и звуковой катушкой.
Далее припаивают на прежнее место токоподводы и приклеивают диффузор к диффузородержателю. После высыхания клея бумажные секторы из зазора удаляют и приклеивают к диффузору защитный колпачок.

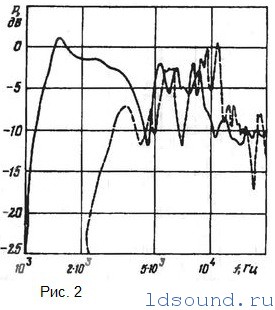

АЧХ доработанной головки показана на рис. 2 сплошной линией. Как видно, её неравномерность по сравнению с АЧХ не переделанной головки (штриховая линия) уменьшилась в диапазоне частот 10…20 кГц до 3 дБ (было — 15 дБ). Кроме того, расширился диапазон эффективно воспроизводимых частот — нижняя граничная частота понизилась до 1200 Гц. Субъективно качество звучания значительно улучшилось — исчез «металлический» оттенок звука, появилась прозрачность, естественность, улучшилась различимость тембровой окраски инструментов.
Авторы работы: С. Макшаков, Ю. Горев, г. Казань
23 комментария: Доработка динамика 3 ГД-31-1300
Олег пишет:
Ну, вот, нашелся “родимый” и на этом сайте…
(Это в продолжение темы о 10МАС-1).
Кая м говорил, ВЧ динамики для студийных мониторов 3ГД-31 (2800 -25000 гц) заменили на дешевые 3ГД-31-1300 с гораздо более худшими характеристиками, как по АХЧ, так и по неравномерности в рабочем диапазоне.
Естественно, “умельцы” бросились их “улучшать”…
О замене НЧ динамиков в 10мас-1м на более дешевые мы уже говорили. Уменьшили и внутренний объем АС до 18 литров, и, возможно, толщину стенок. Получились колонки 2 группы сложности не выше 1 или 2 класса, но за туже цену 70 руб. Не зря Л.И.Брежнев заявил: экономика должна быть экономной… А ведь первоначально этими АС комплектовались электрофоны и стереорадиолы высшего класса (Аккорд-001 стерео и Симфония 006)…
Анатолий пишет:
Мы улучшали эти дины ещё в СССР,а ныне их можно применять от большого безденежья. Ну сверлите 4-5 дыр в дыры ПАС из джинсы \натянуть\ обязательно ХБ. Далее внутри оклеим войлоком\кусками\,но оставим дыры свободными.Далее в бокс с ватой,но получше на открытом воздухе на малом щите.
Анатолий пишет:
За прошедшее время хоть кто то попытался так сделать?! Молодые ребята без денег пытайтесь так делать! Конечно я тут получу пинков от Бокарёва за такие советы,но всё же у вас \ребята\ будет какая то система недорогая и опыт для рук и головы. Не сидите не мечтайте о западных колонках ценой в автомобиль. Работайте!

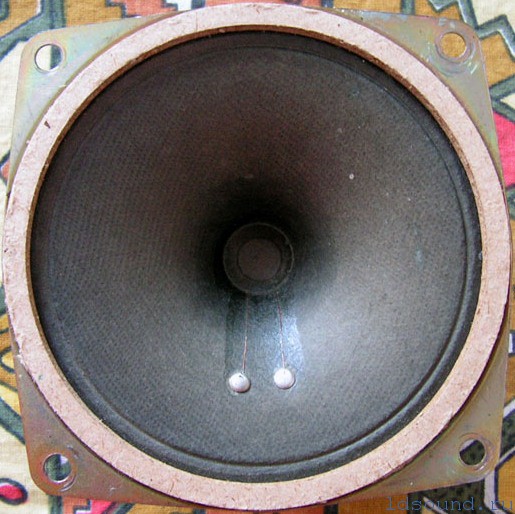

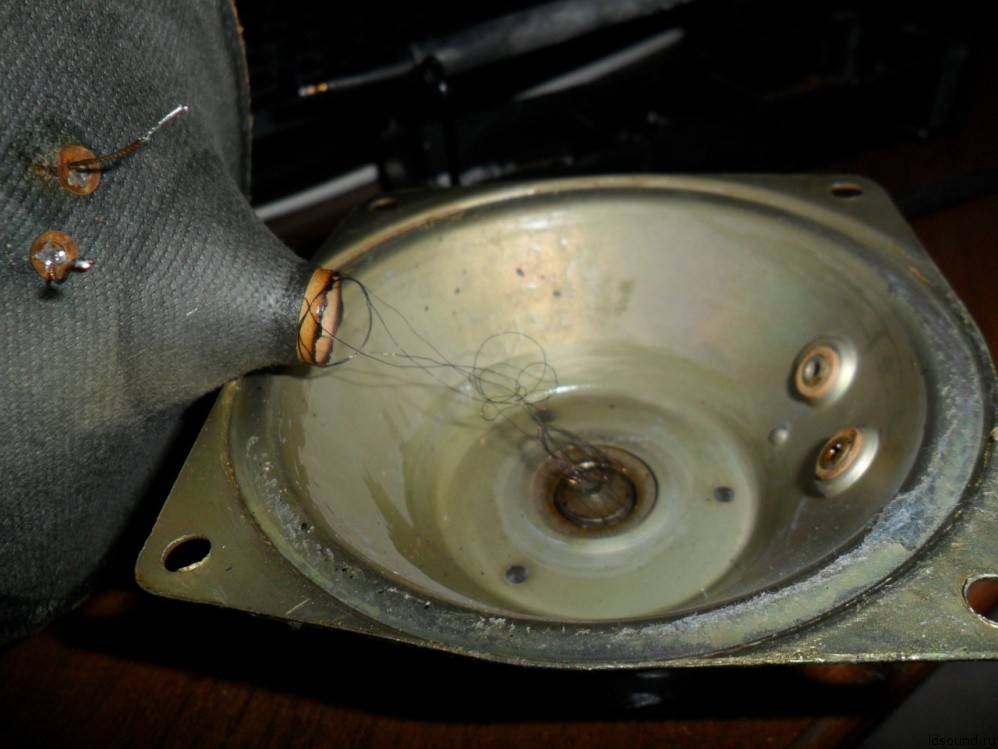

5 ГДВ-1-8 (3 ГД-31)
