Клеммники Wago: предназначение, расшифровка маркировок и тонкости применения
Скрутка и пайка очень надежный способ соединения проводов, но такие методы не всегда удобны. При выполнении электромонтажа многие предпочитают применять зажимы Wago. Они быстро соединяют провода и позволяют проводить их многократную разборку с последующим повторным подключением. Клеммники данного типа выпускаются в нескольких сериях.
Серия 222 – только медь!
Это многоразовые зажимы с рычагом. Они бывают на 2, 3 и 5 гнезд. На их корпусе имеется технологическое отверстие под контрольные приборы (токоискатель, мультиметр). Серия предназначена для жестких и гибких проводов с сечением жил от 0,08 до 2,5 кв.мм. Также зажим подходит для очень гибких проводов с тонкопроволочной жилой до 4 кв. мм, имеющих класс гибкости 5 и 6.
Wago 222 предназначены только для использования с медными проводами. На корпусе клеммника имеются надписи с информацией о токах нагрузки. По бокам указаны данные по стандартам Япония и США, где в сети подается напряжение 110В. Для европейских стран и России информация о токах указывается снизу. На корпусе зажимов выбито, что они могут применяться на проводах с сечением до 2,5 кв. мм с током нагрузки до 24А. При использовании очень гибких проводов 4 кв. мм допускается ток 32А.
Важным условием электромонтажа является введение в корпус зажима прямой жилы без изгибов и следов окиси. Она должна быть зачищена от изоляции на фиксированную длину 10 мм, что указывается на обратной стороне клеммника.
При отсутствии стриппера зачистку можно сделать вручную и проконтролировать ее длину приложив конец провода к специальной метке на обратной стороне зажима, которая есть на любой серии. Если зачистить слишком коротко, то изоляция попадет в зажим и контакта не будет.
Если перестараться с длиной, то чистая жила будет выступать из клеммника, что грозит поражением током.
Серия 221 – для меди!
Отличительным свойством рычажных клеммников Wago серии 221 является наличие двух технологических гнезд для измерения параметров напряжения. Такие колодки имеют прозрачный корпус, что позволяет визуально контролировать процесс зажима жил.
Wago 221 существенно компактней серии 222. Они позволяют осуществлять монтаж проводов сечением от 0,2 до 4 кв.мм. Допустимый ток нагрузки до 32А вне зависимости от типа проводов. Серия предназначена только для медных жил.
Серия 2273 – медь и алюминий!
Данная серия также оснащена прозрачным корпусом для визуального контроля зажима. В ней имеется гнездо для индикаторных устройств. Она может применяться для соединения только монолитных проводов сечением от 0,5 до 2,5 кв. мм, поскольку не оснащается рычагом, поэтому для фиксации жилу нужно вталкивать. Серия в первую очередь предназначена для медных жил. Для подключения алюминиевых проводов она выпускается в варианте со специальной пастой внутри клеммника, которая препятствует окислению металла. Зажимы 2273 предназначены для соединения проводов в распределительной коробке. Еще вариантом их применения является наращивание обломанного алюминиевого провода в подрозетнике. Допустимый ток нагрузки у подобных зажимов при сечении проводов до 2,5 кв. мм составляет до 24А. При применении модификации зажимов с пастой для алюминиевых жил ток нагрузки составляет до 16А.
Серия 2273 также имеет метки на задней части корпуса для контроля длины зачистки провода. Главным условием использования варианта с пастой для подключения алюминиевых проводов является надобность в очистки поверхности жил от окиси до блестящего металла.
Принцип осуществления зажима в этой серии требует, чтобы после закрепления провода укладывались в монтажную коробку с загибом на некотором отступлении от клеммника. Если будет создано механическое напряжение, то под нагрузкой жилы могут выскакивать.
Серия 224 – для меди и алюминий!
Серия отличается от предыдущих тем, что имеет условный вход на 2 жилы и один выход. С его помощью осуществляется подключение к монолитному проводу с сечением 1-2,5 кв. мм. На выходе возможна фиксация жестких и гибких проводов сечением 0,5-2,5 кв. мм.
Серия 224 предназначена специально для подключения светильников. Зажимы фиксируются на основном проводе с монолитной жилой, и позволяют присоединяться гибкими проводами, которые идут непосредственно на осветительное оборудование. Серия предусматривает вариант исполнения с пастой для алюминиевых жил. Наличие двух входов на зажиме позволяют осуществлять монтаж осветительного оборудования под шлейф, что может потребоваться при разводке точечных светильников. Также существует вариант применения зажимов серии 224 для временного подключения удлинителя к проводу без установки розетки, что актуально при проведении строительных и ремонтных работ в помещениях с незаконченным электромонтажом.
Соблюдение всех тонкостей электромонтажа с выбором правильного зажима Wago гарантирует надежное подключение без риска перегрева клеммника или пропажей контакта. Зажимы Wago не ограничиваются только серией 222, которую часто применяют абсолютно во всех случаях, в том числе и совместно с алюминиевыми жилами. При выполнении электромонтажа, нужно изначально подсчитать – какие будут выполняться соединения, и выбрать для них подходящие по типу зажимы. Это даст гарантию безопасности и надежности.
Как пользоваться клеммами WAGO 221, 222, 773 и других серий
Для того, чтобы обеспечить надежное электрическое соединение двух и более одножильных, либо многожильных проводов в одной точке, принято использование специальных монтажных приспособлений, называемых клеммниками. На сегодняшний день наиболее популярной фирмой, занимающейся созданием специальных изделий, необходимых для соединения токоведущих жил с разным сечением, является немецкая фирма WAGO (Ваго). Компания образована еще в 1951 году и с самого основания старается идти по особому, индивидуальному пути развития: фирма не стала заниматься изготовлением винтовых соединений, а полностью перешла на самозажимающиеся пружинные зажимы. Их используют для создания безопасного вибростойкого надежного необслуживаемого зажимного электрического соединения. Этот путь развития и выступает главной концепцией соединителей. Далее мы расскажем, как пользоваться клеммами WAGO для соединения проводов.
Что важно знать?
Клеммники WAGO подразделяются на одноразовые и многоразовые. Пользоваться одноразовыми самозажимающимися клеммами следует в тех случаях, когда создаваемое соединение электрических проводов не требует дальнейшего обслуживания. Теоретически демонтировать жилу можно, однако это потребует значительных усилий. Помимо этого, существует большая вероятность разрушить, как соединитель, так и сам проводник.
Многоразовые соединители используют, когда необходимо создать неоднократное разборное электрическое подключение разных кабелей. Механизм подключения очень прост и выглядит следующим образом: в одноразовый клеммник провод нужно вставить в гнездо, а в многоразовом клеммнике WAGO оголенную жилу необходимо поместить в отверстие и замкнуть защелку.
Инструкции по эксплуатации
Фирма имеет очень широкий ассортимент электротехнических устройств, среди которых особым спросом пользуются именно клеммы. Среди них следует отметить следующие серии:
- 221 (универсальные миниатюрные клеммники WAGO, применяемые в распределительных коробках),
- 224 (применяют при монтаже электроосветительных приборов);
- 243 (также применяются в распределительных коробках);
- клеммники, устанавливаемые на DIN-рейки, встречающиеся с встроенными предохранителями, размыкателями, светодиодами;
- специальные соединители, применяемые в печатных платах;
- распределительные клеммы, в которых одновременно установлен винтовой и пружинный зажим.
Однако к самым востребованным относятся клеммы серий 221, 222 и 773, поэтому если среди специалистов-электриков упоминаются соединители WAGO, то речь, скорее всего, ведется именно об этих трех сериях. В народе их называют просто вагами. Отметим, что клеммы WAGO могут быть даже 8-проводными. Рассмотрим конструктивные особенности и варианты использования клемм разных серий по отдельности.
222 серия. Данные клеммники относятся к типу строительно-монтажных. Пользоваться ими рационально для создания многократного подключения и одножильных, и многожильных проводов. Чтобы устройство могло работать правильно, для фиксации проводников в нем установлен небольшой рычаг, как показано на фото ниже:
Использование данного рычага позволяет запросто разъединять контакт при необходимости, к примеру, в случае переналадки схемы, либо при тестировании цепи. В клеммнике имеются отдельные разъемы, куда вставляются проводники. Перед тем, как вставить провод и осуществить защелкивание, сначала зачищают его изоляцию. Зажим используют плоско-пружинного типа. О том, как пользоваться клеммами WAGO 222 серии, вы можете узнать из видео:
773 серия. Пользоваться этими соединителями необходимо в случаях создания однократного соединения. При этом нужно обратить внимание, что провода могут быть только одножильными. Если же есть необходимость соединения многожильных проводников, то для этого сначала их опрессовывают наконечниками.
Клеммники 773 при производстве могут заполнять токопроводящей пастой, но имеются и изделия без нее. Использование данной пасты предотвращает окисление проводов из алюминия, что является значительным преимуществом. Клеммы wago, наполненные пастой, выпускают черного, либо темно-серого цвета, поэтому выявить их достаточно просто. Как и в многоразовом варианте исполнения, жила здесь вставляется до предела, но поскольку в этих вагах не используют специальный рычаг, то провода фиксируются внутренним зажимом.
На видео ниже наглядно демонстрируется, как работать клеммами ВАГО 773 серии:
221 серия. Все больше набирают популярность клеммы ваго 221, они удобны тем, что конструкция позволяет визуально проверить контакт без лишних трудностей, т.к. зажимы имеют прозрачный корпус.
О том, как пользоваться WAGO 221, рассказывается на видео-уроке ниже:
Помимо этого рекомендуем просмотреть еще несколько инструкций, в которых подробно рассматриваются правила эксплуатации клеммников ваго других серий:
При практическом применении вагов любой обыватель на собственном опыте сможет убедиться, как просто их использовать и насколько это удобнее, в сравнении с ушедшими на второй план винтовыми соединениями и скрутками, которые не способны в современных условиях отвечать требованиям качества и надежности. Надеемся, благодаря нашей инструкции вам стало понятно, как пользоваться клеммами WAGO 221, 222, 773 и других серий!
Клеммы WAGO серия 221 — Универсальные рычажковые компактные клеммы для соединения проводов
Универсальные рычажковые компактные соединительные клеммы WAGO серии 221 предназначены для быстрого и надёжного соединения в различных сочетаниях медных проводов сечением от 0,2 до 4,0 квадратных миллиметров (24-12 AWG), состоящих как из цельных, так и из многопроволочных жил.
Соединительные Клеммы WAGO 221 серии могут применяться как для временного, так и для постоянного соединения проводов в электротехнике: для коммутации проводов в электрических щитах, распаячных и коммутационных коробках, при монтаже осветительного оборудования, в быту. Клеммы отлично зарекомендовали себя как в стандартной электропроводке зданий, напряжением 220 и 380 вольт, так и при соединении компонентов низковольтного оборудования (за исключением высокочастотных приёмо/передающих устройств, требующих других типов соединителей).
Клеммы WAGO 221 серии обладают огромными преимуществами перед многими другими способами соединений проводов и моделями клемм:
— быстрый, удобный лёгкий монтаж электропроводки, при котором риск ошибки получения некачественного соединения (при монтаже неквалифицированным персоналом) сведён к минимуму за счёт простоты конструкции и прозрачности корпуса
— достаточно низкая стоимость отдельного соединения при его высокой надёжности
— нет необходимости в наличии специального монтажного оборудования, достаточно иметь минимальный инструмент для зачистки кабеля
— удобно проводить монтаж и соединение проводов в ограниченном пространстве, при затруднённом доступе к проводам
— возможность использования одного типа соединителя для всех, наиболее распространённых в электрике типов и сечений проводов, за исключением проводов с алюминиевыми жилами
— клеммы WAGO серии 221 уверенно выдерживают номинальные токи до 32 Ампер включительно и при правильном монтаже не нагреваются выше допустимых температур
— возможность лёгкого рассоединения и пересоединения проводников при изменении электрической схемы, при чём без какого либо ущерба самому клеммному зажиму и проводникам (из-за этого рычажковые клеммы WAGO очень удобны в строительстве при создании временных схем электропитания — времянок, с достаточно мощными потребителями, такими как промышленное оборудование, электроинструменты, прожектора и т.д.)
| Номенклатура | Количество соединений | Размер, мм | Вес, г |
| WAGO 221-412 | 2 | 13.1 х 8.3 х 18.6 | 1.60 |
| WAGO 221-413 | 3 | 18.7 х 8.3 х 18.6 | 2.53 |
| WAGO 221-415 | 5 | 29.9 х 8.3 х 18.6 | 4.05 |
 |
 |
 |
 |
 |
 |
Технические характеристики
| Характеристики | Значения |
| Сфера применения | в электропроводке с заземлением |
| Максимальное рабочее напряжение | 450 Вольт |
| Длительная рабочая температура | +105°С |
| Максимальная температура окружающей среды | +85°С |
| Максимальный рабочий ток | 32 Ампера |
| Тип материала проводников | Для медных проводников |
| Типы жил проводников | Цельножилные и многопроволочные |
| Минимальное сечение проводника | 0,2 кв. мм (24 AWG) |
| Максимальное сечение проводника | 4,0 кв. мм (12 AWG) |
| Цвет корпуса | Прозрачный + Оранжевый |
| Класс горючести | UL 94 V2 (затухание 30 сек) |
| Степень защиты от воды | IP 20 (монтаж внутри помещений / защита от воды отсутствует) |
| Сертификаты | UL, EN/EC05, JET, PSE |
По мнению специалистов ООО «РАДИАНТ», клеммы WAGO серии 221 являются наиболее удобным, практичным и надёжным продуктом WAGO среди разных серий соединительных клемм, выпускаемых данной компанией.
Компактные клеммы WAGO 221 серии являются улучшенной модификацией широко известных и популярных клемм WAGO серии 222. Новая серия имеет ряд существенных преимуществ перед серией 222, а именно:
— увеличенный диапазон сечений и типов проводников до 4 кв.мм (!), которые можно соединить с помощью клеммы WAGO 221 (серия 222 позволяла без дополнительной обработки концов проводников соединять между собой жилы сечением от 0,08 до 2,5 кв.мм)
— уменьшенный на 40% размер корпуса клеммы без ухудшения качества соединений, что позволяет соединять провода в распаечных коробках меньшего размера
— увеличенный диапазон длительных эксплуатационных температур до +105°С за счёт изменения состава пластика (серия 222 выдерживала нагрев только до +85°С)
— улучшенные изоляционные свойства и более высокое эксплуатационное напряжение, до 450 Вольт включительно (серия 222 была расчитана на 400 Вольт)
— увеличенная расчётная эксплуатационная мощность: клемма WAGO 221 серии РЕАЛЬНО(. ) способна выдержать нагрузку до 14,4 киловатта (серия 222 рассчитана на 12,8 кВт)
— прозрачный корпус клеммы, который позволяет визуально контролировать правильность положения проводника в клемме и длину зачистки изоляции
— наличие двух контрольных отверстий для детектирования напряжения и измерения электрических параметров цепи с помощью тестера, которые можно производить почти при любом положении клеммы (серия 222 имела всего одно такое отверстие, доступ к которому мог быть затруднён из-за неудобного положения клеммы в распаячной коробке)
— изменённая конструкция рычажков с хорошей фиксацией, большим размером фиксирующего рычажка (что обеспечивает более удобных хват для пальцев), и лёгким защёлкиванием
При огромных преимуществах клемм WAGO 221 серии перед многими другими соединителями, нужно принимать во внимание и две особенности, связанных с эксплуатацией этих клеммников:
ВНИМАНИЕ! КЛЕММЫ WAGO серий 221 и 222 НЕ ПРЕДНАЗНАЧЕНЫ для монтажа проводов с АЛЮМИНИЕВЫМИ ЖИЛАМИ !
КЛЕММЫ WAGO серий 221 и 222 НЕ ПРЕДНАЗНАЧЕНЫ для проведения работ ПРИ ОТКРЫТОМ МОНТАЖЕ НА УЛИЦЕ , так как не обладают достаточной защитой от воды (IP20). При монтаже на улице клеммы WAGO должны быть защищены монтажными коробками, электрическими щитками, корпусами приборов или аналогичными устройствами с соответствующим классом защиты.
В сети интернет существует множество дискуссий на тему надёжности рычажковых соединительных клемм WAGO и возможности их применения в электротехнических схемах, работающих при значительных нагрузках. По этому вопросу мы опубликуем на нашем сайте отдельный материал, а сейчас, не вдаваясь в подробности, выразим своё мнение, что клеммные зажимы WAGO серии 221 если и уступают по качеству и надёжности соединения таким проверенным способам как пайка, сварка или обжим, то проигрыш этот совсем небольшой, что подтверждено огромным количеством официальных и неофициальных испытаний, ролики которых Вы можете посмотреть в сети интернет. При этом у надёжных паяных и обжимных соединений есть один существенный недостаток: отсутствует или крайне затруднена возможность последующего рассоединения жил при необходимости повторного монтажа, перекоммутации, устранения ошибок при монтаже.
Рычажные клеммные зажимы WAGO по надёжности электрического соединения мало чем уступают качественным винтовым клеммам европейского производства и существенно превосходят по качеству соединения на базе дешевых китайских клеммных колодок. При этом ВАГИ существенно превосходят все вышеперечисленные способы по удобству и скорости монтажа. Мы также считаем, что WAGO 221 серии гораздо надёжнее, безопаснее и эстетичнее соединения проводов методом скрутки, хотя сама по себе скрутка, сделанная грамотно и правильно заизолированная — вполне эффективное электрическое соединение (если не брать во внимание, что монтаж проводов методом скрутки в Правилах Устройства Электроустановок (ПУЭ) в России не предусмотрен в принципе).
Будьте осторожны: на рынке присутствует множество разъёмов и клемм, являющихся низкокачественными копиями и подделками клемм фирмы WAGO. Часть из этих клемм — копий визуально может быть практически не отличима от оригинала. Обладая более низкой ценой, такие клеммы имеют ряд недостатков, в основном связанных с механической надёжностью соединений и более низким качеством материалов, из которых изготовлен корпус и контактная пластина. В результате, в отличие от НАСТОЯЩИХ клемм WAGO, большинство клемм — «клонов» имеет более низкие допустимые токи нагрузки, как правило, не превышающие 24 А для клемм, похожих на WAGO 221-й и 222-й серии, тогда как WAGO 221 серии гарантированно долговременно выдерживают 32 ампера! Более того, многие из поддельных клем не выдерживают эксплуатации даже при половине заявленной для них номинальной нагрузки, а также имеют очень низкую механическую прочность!
Из-за низкого качества металла контактной пластины, клеммы клоны имеют неприятную особенность быстро окисляться, при этом сопротивление в точке соединения с проводниками растёт, из-за чего клемма подделка может сильно нагреваться со временем. Мы обоснованно считаем, что копеечная экономия на клеммах подделках не окупает того потенциального ущерба сетям и оборудованию, который может быть нанесён при использовании низкокачественных соединителей. Применение подобных клемм неизвестного происхождения может привести даже к пожару и человеческим жертвам. Передача электроэнергии — это не место для экспериментов и любимого в России слова «Авось», поэтому мы настоятельно рекомендуем применять только НАСТОЯЩИЕ клеммы WAGO, которые не раз успешно прошли многочисленные испытания в электротехнических лабораториях по всему миру.
Тем не менее, даже клеммы подделки и клоны имеют право на жизнь, если использовать их по их правильному назначению. Мы считаем, что они вполне применимы в бытовых целях при осуществлении низковольтных подключений внутри помещений, при монтаже временных схем электропитания с низкой нагрузкой (освещение), монтаже светодиодной продукции, ремонте электропроводки автомобиля в цепях с низкой нагрузкой, а так же в качестве соединителей в хоббийных целях в авто/авиа/судомодельном спорте, для игр детей с низковольтными электрическими конструкторами, при монтаже линий для простейшей звукоусиливающей аппаратуры без претензий на качество звука и т.д.
ООО «РАДИАНТ» гарантирует,
что ВСЕ приобретённые у нас клеммы и иные продукты WAGO
являются настоящим, аутентичным продуктом, изготовленным и официально поставленным в Россию фирмой WAGO!
Не экономьте на надёжности электрических соединений и спите спокойно!
WAGO® — Зарегистрированный товарный знак компании WAGO Kontakttechnik GmbH & Co. KG (Германия)
В связи с текущими экономическими и политическими событиями и санкционным давлением Европейского Союза по отношению к РФ поставки электрических клемм WAGO могут быть затруднены или вовсе невозможны. Д ля получения актуальной и достоверной информации по текущей ситуации с поставки клемм WAGO просим Вас связаться с менеджерами нашей компании.
Отзыв: Клеммники Wago 221 — быстро собрал, быстро разобрал
Уже больше 10 лет использую для монтажа осветительных приборов — люстр, галогенных и светодиодных ламп клеммники Wago. Немецкая компания давно уже выпускает целый спектр клеммников для самых разных применений. Со специальной пастой — для соединения медных и алюминиевых проводов, с постоянной пружинной фиксацией, с быстрой фиксацией рычажком.

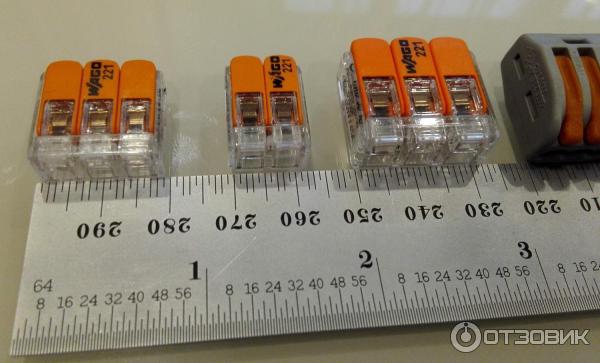

На фото слева направо клеммники с рычагами Wago 221-413, Wago 221-412, Wago 221-613 и Wago 222.

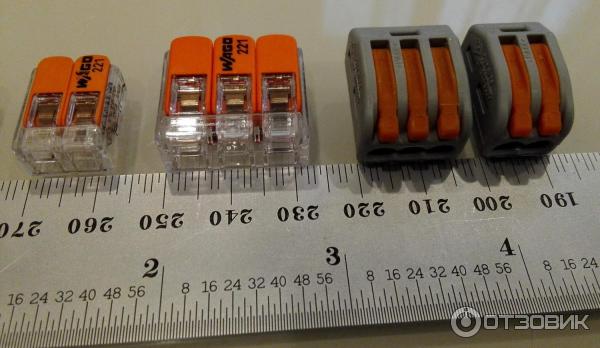

На фото слева направо клеммники с рычагами Wago 221-412, Wago 221-613, Wago 222-413 и Wago 222-412.
Сегодня хочу показать и немного рассказать о клеммах Wago серии 221, которые пришли на смену Wago 222. Корпус новых клемм Wago выполнен из прозрачного пластика, габариты самого клеммного блока уменьшились практически вдвое, теперь их стало еще удобней размещать в узких местах и нишах. Прозрачный новый корпус стал более термостойким и может выдерживать температуру до 85 градусов и соединять провода сечением до 6 мм2. Выпускаются клеммники как и раньше, с возможностью соединения 2-х, 3-х и 5-ти проводников в двух размерах подключения медного кабеля от 0.2 до 4 мм2 и от 0.5 до 6 мм2. Предварительно соединяемые проводники должны быть зачищены от изоляции на длину от 11 мм до 12 мм.

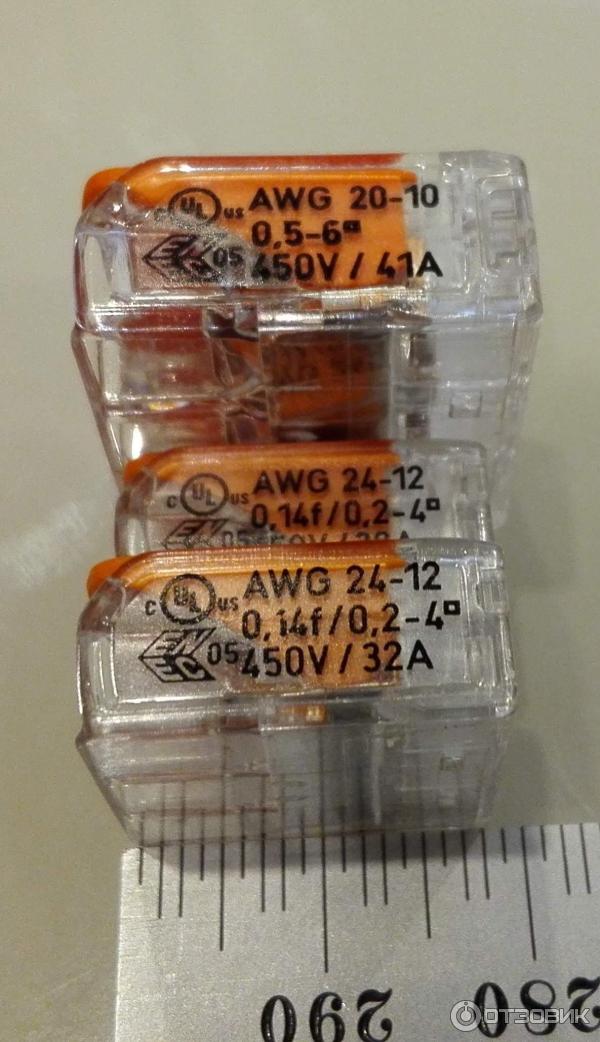

Вся информация, включая длину зачищенного проводника, указывается на корпусе клеммника.

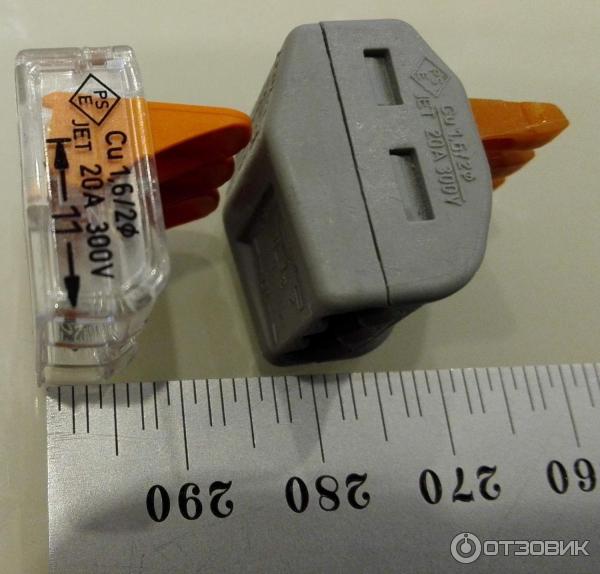

У клеммника Wago 222 для зачистки требуется всего 10 мм кабеля и на корпусе есть углубление-шаблон. На корпусе Wago 221 — шаблон просто нарисован и указана длина.
Клеммники Wago 221 и 222 серий надежно фиксируют как одножильные, так и многожильные провода в любом сочетании сечений в пределах возможности клеммной колодки. Контакт в клеммнике Wago подпружинен, со временем не ослабевает и не требует периодической протяжки, как в случае с винтовыми клеммными колодками.
Клеммники Wago 221 я рекомендую для использования прежде всего при монтаже осветительных приборов, там где возможна и востребована их последующая замена или быстрый демонтаж.
Однако для мощных потребителей свыше 2кВт, я бы все-таки не стал размещать клеммники Wago 221 и тем более 222 (с рычагами) в замурованных и скрытых распаечных коробках, для таких целей лучше всего использовать проверенную скрутку.
Хотя производитель клеммников Wago на своем официальном сайте вполне допускает такое их применение.
К сожалению продукцию Wago стали копировать, для того, чтобы не попасть на копию, рекомендую приобретать продукцию Wago либо в блистерах по несколько штук, либо поштучно у проверенного поставщика.
Из всего сказанного, коротко все плюсы Wago 221:
1. Более компактный прозрачный корпус по сравнению с серией 222
2. Термостокойсть корпуса увеличена до 85 градусов, по сравнению с серией 222
3. Максимальное сечение соединяемых кабелей увеличено до 6 мм2 для серий Wago 221-6хх (старая 222 серия имела только один типоразмер по сечению кабеля до 2.5 мм2)
4. Более легкое открытие рычажков фиксации кабеля.
Минусов у новых клеммников Wago я не обнаружил, самое главное не превышать максимальный ток, предусмотренный производителем и указанный на корпусе клеммника и требования к длине снятия изоляции у соединяемых проводников.
В августе 2019 года клеммник Wago 221-412 обошелся мне в 22.54 рубля за штуку, а Wago-414 в 26.46 рублей соответственно.
