Нужен совет в выборе производителя для компоновки шита в доме «КЕАЗ» или «EKF»

Ситуация такая, собираюсь с компоновать трехфазный электро щит в частный дом.С выбором автоматов, УЗО, ДИФами и т.д. определился.На топовых производителей(АВВ,Legrand, Schneider Electric и т.д) не хватает бюджета.Выбор стал между «КЕАЗ» или «EKF»(по деньгам).Вопрос заключается в том, что кто работал(компоновал, устанавливал или даже обслуживал) оборудование данных производителей, какой из этих производителей качественней, надежней?Ну и дать совет стоит ли брать продукцию данный производителей?

  • Просмотр профиля
  • Сообщения пользователя
  • Личное сообщение

Регистрация: 10.02.2012 Волгоград Сообщений: 8979
21.12.2016 в 20:18

EKF — ВА С16 А,перестал взводится (перегрелся скорее всего ,хотя ток был 10 А постоянно )

Home instrument написал:
Выбор стал между «КЕАЗ» или «EKF»

тогда уж ,прости господи ,ИЭК.

  • Просмотр профиля
  • Сообщения пользователя
  • Личное сообщение

Регистрация: 08.10.2014 Москва Сообщений: 3361
21.12.2016 в 20:29

Считаю что EKF это китайский г..нохлам просто ужасающего качества.

В новостройке, где много моих заказчиков, застройщик установил это чтобы сэкономить.

В итоге УЗО постоянно ложно срабатывают у соседей, просто так, как и ав — может вышибить с50 на площадке, при том что с16 снизу не шелохнется.

У соседей моей сестры на даче диф от екф задымился и сдох. Надеюсь летом получить его в руки для разборки чтобы всякие блогимаркетологов наконец убедились что они пиарят (хотя они и так знают наверняка).

Мое мнение — если душит жаба, купить вводной автомат + пару УЗО от Европы, а уже подчиненные автоматы хоть Иек, хоть екф. Если вас они не задолбают ложной сработкой ессно.

Проектирование, шеф-монтаж, щиты — alexey.eom@mail.ru

У вас большие запросы!

Точнее, от вашего браузера их поступает слишком много, и сервер VK забил тревогу.

Эта страница была загружена по HTTP, вместо безопасного HTTPS, а значит телепортации обратно не будет.
Обратитесь в поддержку сервиса.

Вы отключили сохранение Cookies, а они нужны, чтобы решить проблему.

Почему-то страница не получила всех данных, а без них она не работает.
Обратитесь в поддержку сервиса.

Вы вернётесь на предыдущую страницу через 5 секунд.
Вернуться назад

Электрика в квартире. Часть 3 ⁠ ⁠

После того, как были проложены все кабеля встает вопрос о выборе щитового оборудования. Какую марку выбрать? Какие номиналы? Использовать ли УЗО и диф.автоматы?

Выбор производителя.

На рынке представлено большое количество производителей — ABB, Schneider electric, Legrand, iEK, EKF, TDM и пр. По характеристикам все вроде должны быть одинаковые, а вот цена может отличаться в несколько раз. Так что же выбрать? Если кому интересно, то здесь приведена статья по испытаниям автоматов различных производителей. Я же буду говорить про свои предпочтения и опыте обращения с теми или иными фирмами.

iEK — из моего предпочтения самый бюджетный вариант. Непосредственно с автоматами проблем ни разу не было, несколько раз были проблемы с диф.автоматами и 1 раз с УЗО. Есть проблема с покупкой диф.автоматов в розничных магазинах — присутствует только С16/30мА.

Кроме уже названного iEK’a работаю с ABB, Schneider electric и Legrand. С ними проблем не встречал, но они стоят дороже.
Переплачивать за бренды или нет решать вам, но помните, что люди, кто давно занимается электрикой, как правило, имеют очень хорошие скидки на покупку электроматериалов (Я, например, могу приобретать щитовое оборудование на 15-40% дешевле, чем в розничных магазинах).

Автоматы, диф.автоматы, УЗО.

УЗО — устройство защитного отключения, дифферинциальный автоматический выключатель (диф.автомат) — устройство, которое включает в себя функции УЗО и автомата.

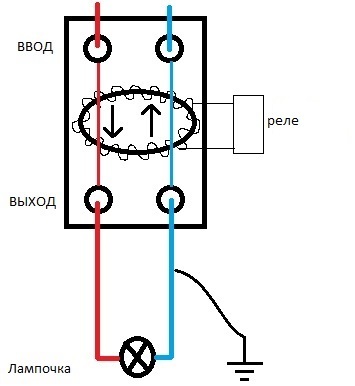

Кратенько расскажу и схематически нарисую принцип работы УЗО.
УЗО — срабатывает ТОЛЬКО на ток утечки, если в выбранной цепи необходимо защититься от нагрузки, то необходимо ставить либо диф.автомат, либо последовательно после УЗО простой автомат.
У любого УЗО и диф.автомата написан ток утечки, при котором устройство будет отключаться.

При штатной работе ток, грубо говоря, течет по красному проводнику внутри катушки, потом на лампочку, затем возвращается по синему проводнику также внутри катушки. В катушке появляются 2 одинаковых по значению магнитный потока — от красного и синего проводников, но, поскольку направление тока в проводниках различные(встречные), то в сумме магнитный поток равен нулю:

Электрика в квартире. Часть 3 Электрика, Электрика в квартире, Электрик, Длиннопост

Как только в каком-то месте появляется утечка:

Электрика в квартире. Часть 3 Электрика, Электрика в квартире, Электрик, Длиннопост

то значение магнитных потоков становятся различны, что приводит в конечном итоге к появлению тока, на который, среагирует реле и отключит устройство.

При покупке автоматов в квартиру достаточно выбирать по номиналу (6,10,16,20,25,32,40 А) и токовую характеристику (буквы рядом с номиналом. Могут быть В,С,D). Самое популярные для квартиры это автоматы с характеристикой «С», хотя, можно и использовать с «В».

Чем же отличаются автоматы с различными токовыми характеристиками? Конечно, тут можно привести графики, удариться в расчеты и приведение примеров, но это нахер никому не интересно. Характеристика, грубо говоря, определяет ток при котором будет отключаться автомат (а следовательно и время) — автомат с характеристикой «В» — будет отключаться когда ток в сети превысит значение номинала автомата в 3-5 раз. С характеристикой «С» — в 5-10 раз.

Кроме того, многие думают, что автомат номинал которого 10А, будет отключаться при достижении тока именно в 10А. Это не так. Автомат любого номинала никак и никогда не будет реагировать на ток превышающий номинал на 13%. Т.е. тот же самый автомат в 10А отключится при минимальном токе в 11,3 А и то примерно через 120 мин.

Выбор щитового оборудования

Автоматические выключатели

Автоматы в зависимости от проложенного кабеля(медного) ставятся следующие:

на кабель 1,5 кв.мм. — 10 А (на контур освещения можно и 6А);

на кабель 2,5 кв. мм. — 16 А;

на 6 кв. мм — 40А.

Если у вас питающий кабель имеет алюминиевые жилы сечением 6 кв.мм, то вводной автомат будет 25А.

Как правило, первым элементом после счетчика ставится УЗО, которое принято называть противопожарным — его назначение это контролировать состояние изоляции электропроводки и защищать от пожара. В новостройках обычно ставятся 63А с током утечки 100 или 300 мА.

Если у вас алюминиевый кабель сечением 6 кв.мм, то УЗО будет 32А/100мА. Некоторые считают, если дом старый и в квартиру не заведена земля, то УЗО ставить нет смысла. Я с такими людьми не согласен. В любой квартире надо ставить УЗО.

Иногда ставлю УЗО на группу автоматов на кухне. Но это не обязательно.

Диф.автоматы

Номинал диф.автомата выбирается так же, как и у простого автоматического выключателя.
Остается выбрать только ток утечки.
Если помещение влажное/сырое/особо сырое (например ванная или балкон с холодным остеклением), то следует выбирать диф.автомат с током утечки 10мА.
Для всего остального, в принципе, можно ставить с током утечки в 30мА.
Диф.автоматы ставятся — в ванные, на балконы, на теплые полы (или на группу теплых полов), на бойлер, на кондиционер, на посудомойку/стиралку.

Реле контроля напряжения

Подробно написано здесь.
Надо ли ставить или нет каждый выбирает сам. Я до этого года (точнее быть до августа) особой надобности в нем не видел. Но потом в одном из только что сданных домов начались проблемы. Как итог в двух квартирах пострадала практически вся техника, еще в нескольких квартирах еще по мелочи погорело техники. В другом же доме, при наблюдении в несколько дней наблюдалось повышение и понижение напряжения от 177В до 272В.
После этих случаев я всем рекомендую поставить такую игрушку.

Электрика в квартире. Часть 3 Электрика, Электрика в квартире, Электрик, Длиннопост

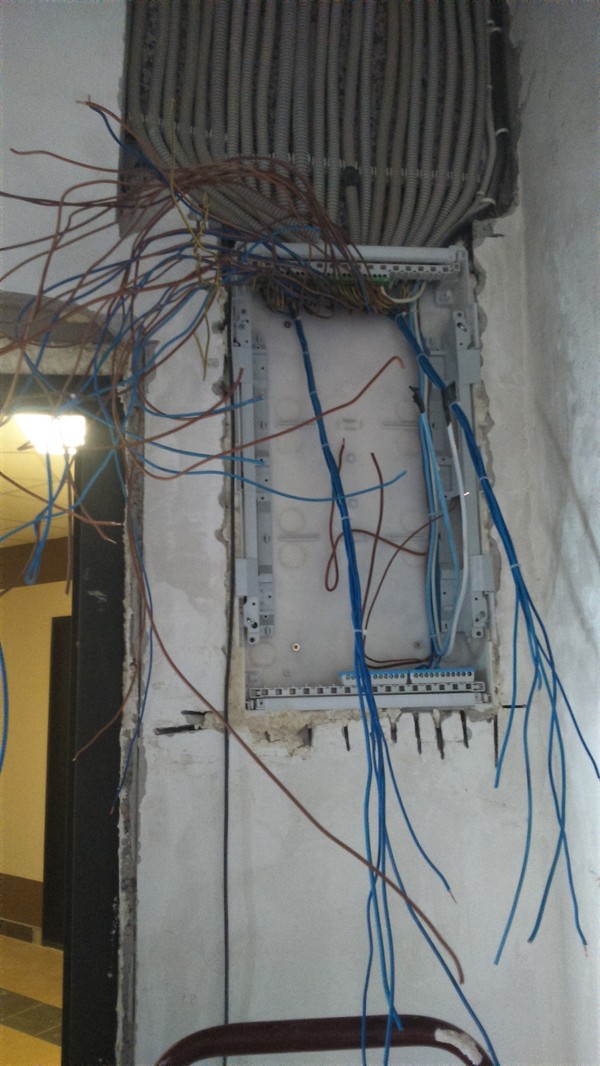

Первое, что я делаю это подключение «Земли»

Электрика в квартире. Часть 3 Электрика, Электрика в квартире, Электрик, Длиннопост

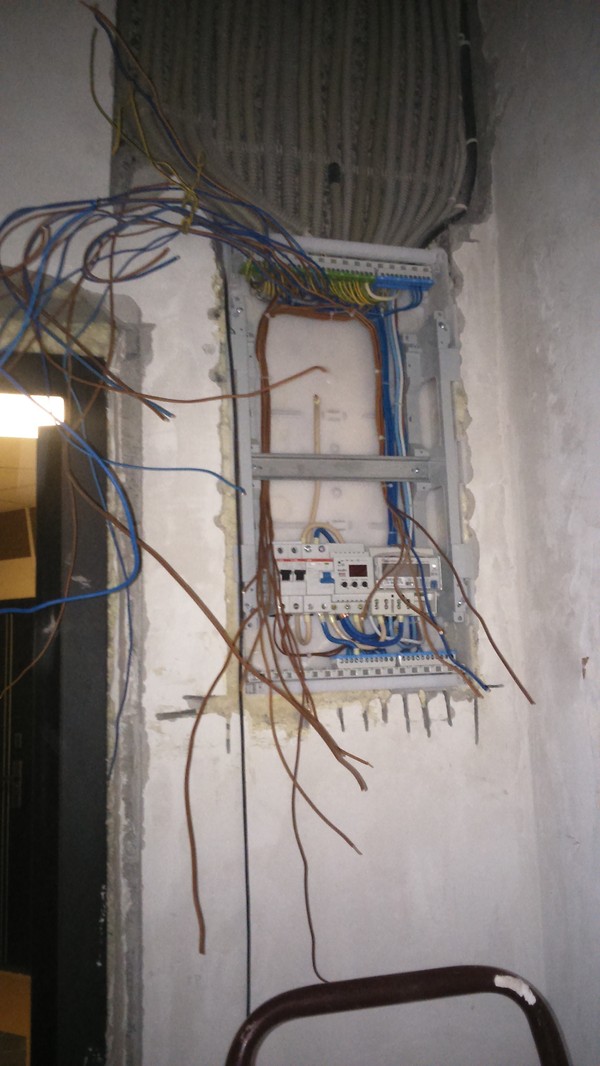

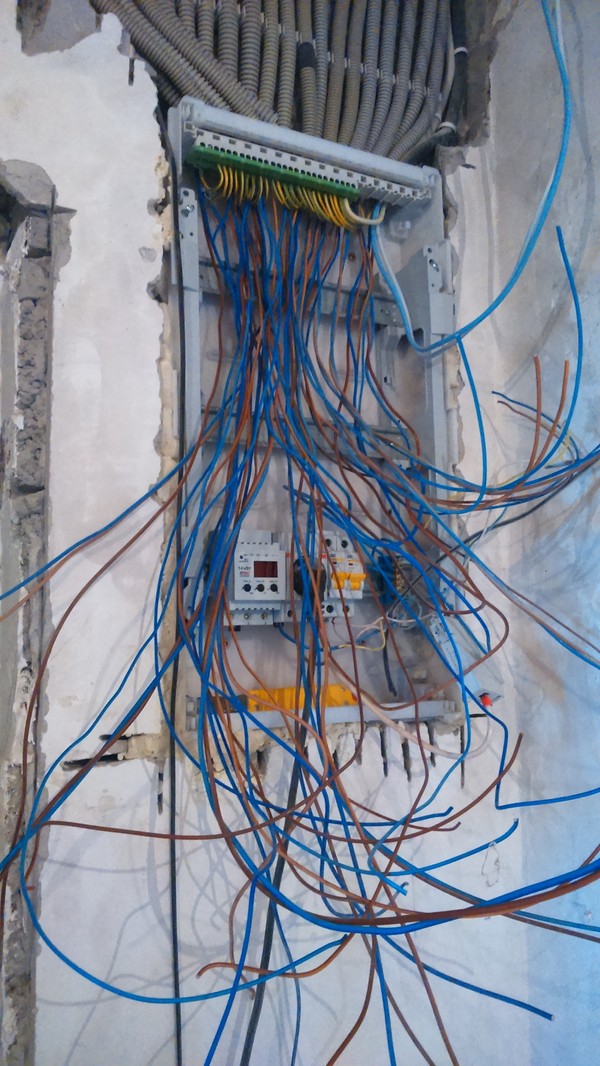

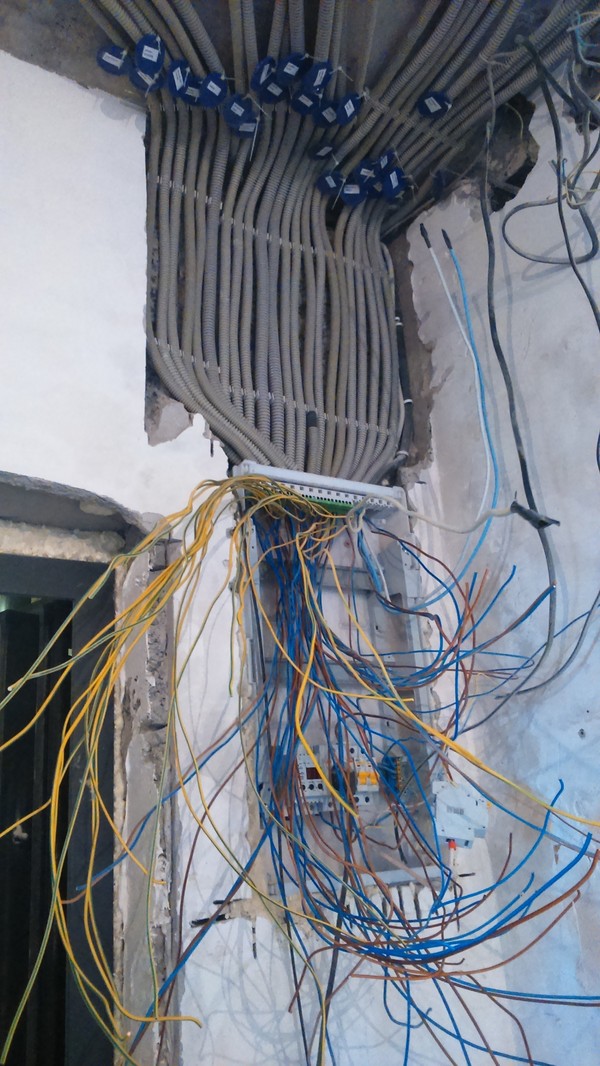

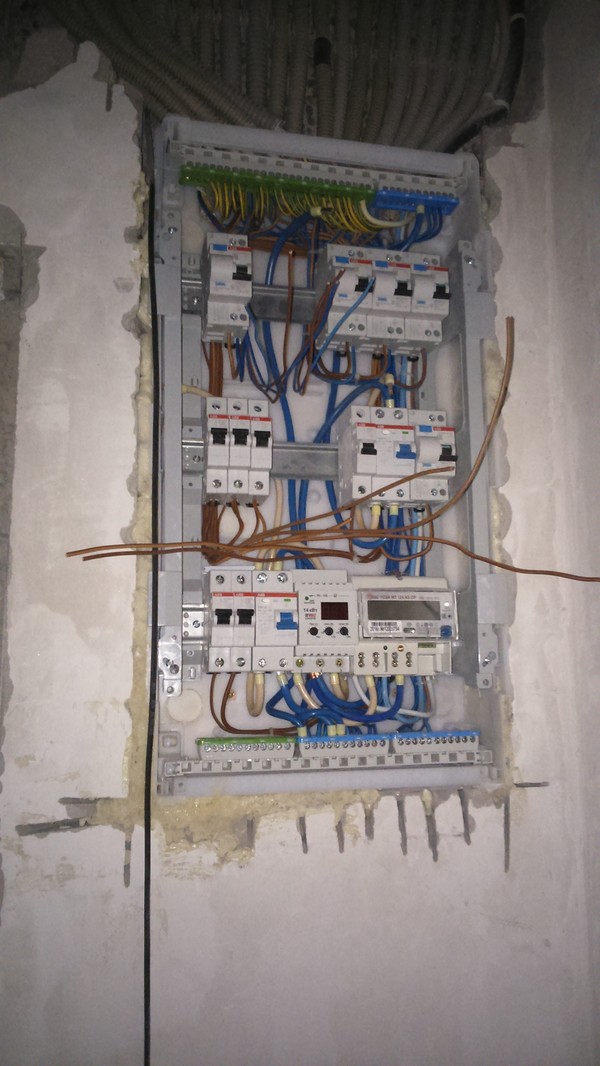

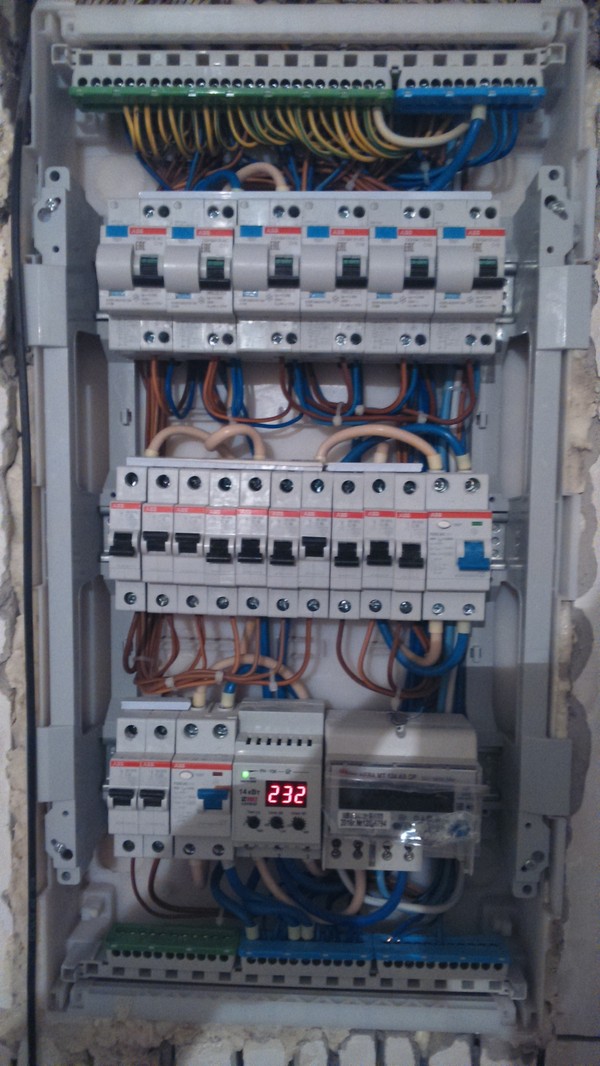

Ну, а далее, постепенная сборка всех остальных элементов:

Электрика в квартире. Часть 3 Электрика, Электрика в квартире, Электрик, Длиннопост

Электрика в квартире. Часть 3 Электрика, Электрика в квартире, Электрик, Длиннопост

Электрика в квартире. Часть 3 Электрика, Электрика в квартире, Электрик, Длиннопост

Электрика в квартире. Часть 3 Электрика, Электрика в квартире, Электрик, Длиннопост

Спасибо, если дочитали до конца =)

ТОП-8 лучших автоматических выключателей для дома и офиса по мнению магазина Прораб.Шоп

Автоматическим выключателем называется устройство, предназначенное для коммутации электрической сети. Другими словами, «автоматы» служат для включения или отключения электроцепи: эти аппараты способны предотвращать перегрузки линий и защищать их от коротких замыканий (КЗ). То есть автоматические выключатели — важный элемент системы безопасности, который отвечает за сохранение исправности подключенного к сети оборудования и предотвращение аварийных ситуаций.

Принимая во внимание важность автоматов, становится ясно, что к их выбору стоит отнестись очень серьёзно. Для этого нужно разобраться в разновидностях приборов и их функционале. Эксперты интернет-магазина Прораб.Шоп составили свой рейтинг автоматических выключателей, которые которые полностью соответствуют правилам безопасности, а также удобны в эксплуатации.

В этой статье вы узнаете о 8 лучших автоматических выключателях по мнению магазина Прораб, увидите разницу между товарами и сможете подобрать прибор, который подойдет для ваших целей.

Рейтинг автоматических выключателей

Первые автоматы появились в начале двадцатого века в Италии. Изначально их конструкция оснащалась специальными ёмкостями, наполненными маслом. Они предназначались для гашения дуги и изоляции токопроводящих элементов. В те времена выключатели были крупногабаритными и весили достаточно много, а также допускали риск возгорания.

Сейчас же механизм автоматов усовершенствован: в конструкции содержатся электромагниты для притягивания электродуги в дугогасительную камеру. Именно этот принцип работы делает устройство автоматизированным и безопасным в эксплуатации.

Среди производителей автоматических выключателей особым спросом пользуются такие российские бренды, как IEK и TDM Electric, а также европейские ABB, Schneider и DEKraft. Вот о каких моделях пойдет речь в статье:

  • IEK BA47-29 (1P 10A 4.5 кА)
  • TDM ELECTRIC BA 47-29 (1P, C)
  • Schneider Electric Easy 9 (1P B)
  • DEKraft BA-101 (1P, C)
  • ABB SH201L (C 1Р 10А 6.0 кА)
  • ABB S201 (C10 10A C 6kA)
  • ABB S-202 (2Р 63A 6,0кА)
  • ABB S204 (4P 25A 6kA)

Именно эти 8 видов автоматических выключателей будут оцениваться в рейтинге.

Критерии оценивания

Выбор автоматического выключателя правильно делать по следующим критериям — именно по ним и будут оцениваться аппараты в рейтинге.

Номинальный ток

По-другому этот показатель называется “показателем рабочего тока”. Он указывает на максимальные значения силы тока, которые способен пропустить автомат. Если же данный показатель превышает номинальные значения, то автомат срабатывает, размыкая электроцепь. Параметр измеряется в амперах (А), найти который можно в характеристике прибора.

Количество полюсов

Автоматы подразделяются на одно-, двух-, трех- и четырехполюсные приборы. Самый часто встречающийся тип — однополюсный (1Р), который может защитить один провод сети 220 В. Такой агрегат используется на электроцепях внутреннего освещения и в помещениях с нормальными условиями. К 2Р-приборам можно подключить фазу и ноль, а используют их, чаще всего, на вводе в жилые квартиры домов и в помещениях с повышенной влажностью .

Что касается 3Р-автоматов, то они отлично подходят для трехфазных и четырехфазных моделей, а устанавливаются на электроплиты и другие варочные поверхности. А 4Р-устройства являются самым редким вариантом — их выбирают для монтажа на вводе трехфазных распределительных устройств.

Отключающая способность

Этот критерий отвечает за исправное выполнение автоматическим выключателем своих функций при повышенных значениях токовых нагрузок, а также коротком замыкании и других аварийных ситуаций. Данное значение указывают на лицевой части панели прибора. Например, для аппарата, который устанавливают на дачном помещении сельской местности, показатель отключающей способности обычно составляет 4 500 А. Если же автомат крепят на отходящих линиях распределителей многоквартирных домов, то здесь следует выбирать устройство с отключающей способностью в 10 000 А.

Вид расцепителя

Существует несколько видов расцепителей: тепловые, электромагнитные, термомагнитные и электронные. Тепловые варианты защищают от токовых перегрузок, а также обладают высоким уровнем устойчивости к механическим воздействиям. Электромагнитный тип защищает от коротких замыканий в электроцепи. Термомагнитные расцепители сочетают в себе первый и второй тип, и отвечают за защиту от замыкания на землю. А электронный вариант может защищать абсолютно от всех видов воздействий.

Особенности корпуса

При выборе автоматического выключателя стоит обращать внимание на материал изготовления корпуса и его износостойкость. Так, корпуса могут быть защищены от влаги, низких и высоких температурных показателей и механических воздействий. К другим дополнительным критериям также относят способ монтажа, который зависит от условий использования аппарата.

Лучшие автоматические выключатели на рынке

Рейтинг автоматов начинается с простых однополюсных приборов.

Модель IEK BA47-29 (1P 10A 4.5 кА)

IEK — российский бренд электрики, который является наиболее распространённым в нашей стране. Он пользуется большим спросом у потребителей и застройщиков — во многом и потому, что является бюджетным вариантом. При этом, они не теряют в качестве: автоматические выключатели модельного ряда ВА47-29 предназначены для защиты групповых и распределительных цепей с разной нагрузкой. Среди них и электроприборы, и освещение, и двигатели с небольшими пусковыми токами (компрессор и вентилятор), и двигатели с большими пусковыми токами (подъемные механизмы и насосы).

Автоматы ВА47-29 обычно используются в вводно-распределительных устройствах для жилых и общественных зданий.

Характеристики автомата IEK BA47-29 (1P 10A 4.5 кА)

  • Номинальный ток: 10.0 А
  • Количество полюсов: 1
  • Отключающая способность: 4.5 кА
  • Вид расцепителя: тепловой, электромагнитный

Особенности: прочность корпуса увеличена в зоне присоединения проводников. Это достигается за счет двух дополнительных заклепок и монолитной лицевой панели.

  • 2 типа защиты от перегрузок и КЗ
  • Комплект дополнительных устройств
  • Улучшенная дугогасительная система (большой срок службы)
  • Широкий диапазон рабочих температур (от -40 до +50 °С)
  • Ограниченные варианты использования (приборы и системы)

Средняя цена в Интернете — 190 рублей.

Модель TDM ELECTRIC BA 47-29 (1P, C)

Это ещё один российский производитель автоматических выключателей. Модель BA 47-29 (1P, C) — это однополюсный защитный автомат, главная задача которого заключается в обеспечении бесперебойной работы электрических цепей. В конструкции этого аппарата есть электромагнитный расцепитель, который защищает от перегрузок в случае подключения к сети слишком большого количества мощного электрооборудования, а также от возникновения короткого замыкания.

Номинальное напряжение прибора может составлять 220 В и 380 В. Управлять автоматом очень просто — это можно делать с помощью специальных рычагов. Возможно также шинное присоединение.

Характеристики автомата TDM ELECTRIC BA 47-29 (1P, C)

  • Номинальный ток: 16 А
  • Количество полюсов: 1
  • Отключающая способность: 4.5 кА
  • Вид расцепителя: электромагнитный

Особенности: корпус изготовлен из высокопрочных материалов, устойчивых в разным типам воздействия окружающей среды.

  • Возможность шинного крепления
  • Можно управлять самостоятельно
  • Дополнительная защита от перегрузок
  • Шумит при работе

Средняя цена в Интернете — 250 рублей.

Модель Schneider Electric Easy 9 (1P B)

Это автоматический выключатель от французского бренда Schneider Electric. Максимальное напряжение при использовании устройства — 220 В. Автомат предотвращает аварийные ситуации, связанные с коротким замыканием и перегрузкой бытовой электросети, к которой подключено много оборудования.

Принцип управления выключателя — рычажный. Установка, как правило, производится на DIN-рейку.

Характеристики модели Schneider Electric Easy 9 (1P B)

  • Номинальный ток: 6 А
  • Количество полюсов: 1
  • Отключающая способность: 4.5 кА
  • Вид расцепителя: термомагнитный

Особенности: корпус является ударопрочным благодаря специальному пластику с 6 металлическими заклепками.

  • Может обслуживать большое количество оборудования
  • Простой монтаж на крепежные изделия
  • Способность выдерживать лишь небольшое напряжение

Средняя цена в Интернете — 350 рублей.

Модель DEKraft BA-101 (1P, C)

Еще один вариант однополюсного автоматического выключателя от российского производителя DEKraft. Электрика этого бренда выполнена по сертификации Schneider Electric, поэтому не уступает ему в качестве. Отключающая способность у данной модели высокая — 4 500 А. Аппараты с таким показателем подходят для защиты цепей, к которым не подключается слишком мощное электрооборудование. Это оптимальный вариант для дачных домиков и помещений. Автомат рекомендуется использовать при номинальном напряжении 220 В-380 В.

Управляется модель с помощью рычагов. От токовых перегрузок и короткого замыкания защищает термомагнит, встроенный в конструкцию. Количество циклов коммутационной износостойкости составляет 2 000 — это значит, что автовыключатель может долго прослужить. Однако для уверенности в долговечности лучше сразу приобретать приборы у надежных поставщиков — например, в магазине Прораб.Шоп, который сотрудничает только с официальными дилерами.

Характеристики автомата DEKraft BA-101 (1P, C)

  • Номинальный ток: 32 А
  • Количество полюсов: 1
  • Отключающая способность: 4.5 кА
  • Вид расцепителя: электромагнитный

Особенности: в устройство встроена пломбировка в виде клеммных заглушек. Они защищают от хищения электроэнергии, а также от несанкционированного доступа к клеммам аппарата.

  • Возможность самостоятельного управления
  • Защита от хищения электроэнергии
  • Ограниченные варианты использования (приборы и системы)

Средняя цена в Интернете — 200 рублей.

Модель ABB SH201L (C 1Р 10А 6.0 кА)

Модульные однополюсные выключатели ABB производятся в Швеции. Среди европейских брендов ABB считается лидером, чем и обусловлены высокие цены на его продукцию. Модель SH201L предназначена для защиты электрических цепей от коротких замыканий и перегрузок в линиях кабелей, электродвигателях, а также системах освещения и розеточных линиях. Такие автоматы имеют два типа механизма отключения: термического (с задержкой для защиты от перегрузки) и механизм электромеханического отключения (с целью защиты от короткого замыкания).

Автоматические выключатели ABB SH201L (C 1Р 10А 6.0 кА) чаще всего используют для защиты от перенапряжения. Монтируют их путем установки на DIN-рейку в распределительных щитах и боксах жилых домов, офисов, складов, и других промышленных и коммерческих объектах. Чаще всего аппарат пригождается для защиты цепей с активной и индуктивной нагрузкой, а иногда — и низким импульсным током (электричество квартир, офисов и промышленных объектов).

Характеристики автомата ABB SH201L (C 1Р 10А 6.0 кА)

  • Номинальный ток: 6-6.3 А
  • Количество полюсов: 1
  • Отключающая способность: 4.5 кА
  • Вид расцепителя: электромагнитный

Особенности: материал корпуса произведен из материалов последнего поколения термопластов. Они не содержат галогенов, не загрязняющих окружающую среду и пригодных для вторичной переработки.

  • 2 типа отключения с защитой от КЗ
  • Широкая сфера применения (приборы и системы)
  • Безопасный материал корпуса
  • Незначительно шумит при работе

Средняя цена в Интернете — 390 рублей.

Модель ABB S201 (C10 10A C 6kA)

Для защиты кабельных линий этот автомат — самый популярный в линейке ABB. Чаще всего их используют на группах освещения, но можно подключить к любому источнику питания. Устройства способны выдерживать длительную мощность до 2.5 кВт и пиковые токи АС. Если же питающей сеть слабая, то в этом случае стоит использовать аналогичный автомат с характеристикой B.

У модели высокая устойчивость к механическому износу — 20 000 циклов включения-выключения. Для монтажа подходят DIN-рейки 35х15 мм и 35х7,5 мм.

Характеристики автомата ABB S201 (C10 10A C 6kA)

  • Номинальный ток: 10 А
  • Количество полюсов: 1
  • Отключающая способность: 6 кА
  • Вид расцепителя: тепловой

Особенности: корпус изготовлен из термопласта, который является устойчивым к механическим повреждениям. Устройство может работать при температурах от -25º С до + 55º C.

  • Широкий диапазон рабочих температур (от -25º С до + 55º C)
  • Могут выдерживать длительную мощность
  • Устойчивость к механическому износу
  • Может использоваться на ограниченном числе типов объектов

Средняя цена в Интернете — 395 рублей.

Модель ABB S-202 (2Р 63A 6,0кА)

Этот аппарат имеет уже 2 полюса. Автовыключатель защищает электроприборы от поломок при коротком замыкании и перегрузках электросети. Принцип действия прибора заключается в том, что он непрерывно измеряет показатели электротока, и в случае превышения номинальных значений срабатывает расцепитель. Последний, в свою очередь, размыкает электроцепь. Устанавливают автомат в специальных электрощитах жилых домов, офисных и производственных помещений.

Значение отключающей способности данного автомата указывает на максимальную силу тока, при которой срабатывает прибор. Если этот показатель выше нормы, то корректная работа выключателя не гарантируется.

Характеристики автомата ABB S-202 (2Р 63A 6,0кА)

  • Номинальный ток: 63 А
  • Количество полюсов: 2
  • Отключающая способность: 6 кА
  • Вид расцепителя: термомагнитный

Особенности: подвижный контакт в устройстве подпружинен — в данном случае пружина обеспечивает усилие для оперативного расцепления контактов.

  • Встроенный измеритель показателей
  • Широкий спектр локаций применения
  • Подпружиненный контакт, обеспечивающий оперативное расцепление
  • Не гарантируется исправная работа при превышении силы тока

Средняя цена в Интернете — 1 400 рублей.

Модель ABB S204 (4P 25A 6kA)

Четырехполюсные автовыключатели производителя ABB являются токоограничивающими. Они оснащены двумя различными механизмами отключения: с задержкой по температуре для защиты от перегрузок, а также обладают электромеханическим способом для защиты от короткого замыкания.

Модульный выключатель доступен с различными характеристиками срабатывания: B, C, D, K, Z. Номинальные токи достигают значений 100 А, а отключающая способность — 6kA. Зачастую автоматы этой модели дополняются аксессуарами. Применяются они для жилых помещений, а также коммерческих и промышленных объектов.

Характеристики автомата ABB S204 (4P 25A 6kA)

  • Номинальный ток: 25 А
  • Количество полюсов: 4
  • Отключающая способность: 6 кА
  • Вид расцепителя: тепловой

Особенности: материал корпуса изготовлен из последнего поколения термопластов. Они не содержат галогены, а потому материал безопасен для окружающей среды.

  • 2 механизма отключения
  • Широкий спектр локаций применения
  • Безопасный материал корпуса
  • Незначительно шумит при работе

Средняя стоимость в Интернете — 3 500 рублей.

Самые важные критерии выбора автоматического выключателя — его технические характеристики, поэтому на них нужно обращать внимание в первую очередь. А чтобы быть уверенными в своём выборе, предварительно лучше проконсультироваться со специалистами.

Если вы выбираете автоматический выключатель, но сомневаетесь с выбором — обращайтесь в интернет-магазин Прораб. Здесь представлены автоматы разного типа и с разнообразным функционалом, а также сопутствующая электрика. Менеджеры магазина помогут вам определиться с выбором материала, подходящего для вас.
