Как подключать блоки питания LED подсветки — схемы подключения

При устройстве светодиодной подсветки больших площадей и на больших длинах подсветки, приходится использовать несколько блоков питания.

Выбор блоков питания для подсветки LED

Количество блоков питания (БП) светодиодной подсветки, выбирается по предполагаемой нагрузки, она же мощность лент и длины электрических проводов, необходимых для подключения.

Важно! Правильным считается, подключение при котором расстояния от БП до места подключения ленты не превышает 2-3 метра. То есть если используется несколько блоков, длины всех проводов от них до лент 12 вольт, должны быть равными и не превышать 2-3 метров.

Расчет блока питания

Напомню, что мощность БП рассчитывается по суммарным мощностям подключаемых к этому блоку питания лент. При расчете учитываем, что длина светодиодной ленты не превосходит 5 метров. При необходимости подключить лету большей длинны, необходимо использовать усилители.

Пример расчета

Берем таблицу мощностей LED подсветки по маркировке.

Например, используем ленту SMD 5050 мощностью 7,2 Вт/метр. 5 метров ленты потребляют мощность: 7,2×5=36 Вт. Коэффициент запаса мощности принят 1,25. Значит: для питания данной ленты нам необходим понижающий трансформатор мощностью 36 Вт×1,25=45 Вт.

Как подключать блоки питания LED подсветки

Переходим к схемам подключения БП LED подсветки. В этой статье их три:

Шесть LED подсветки к одному блоку

Два блока к шести лентам разделенным на две группы

Три БП к шести лентам разделенным на три группы

Расчет сечения проводов питания до БП LED подсветки

Питающая линия к понижающим трансформаторам LED подсветки, подводится стандартными электрическими кабелями с медными жилами в двойной или тройной изоляции типа ВВГнг или НЮМ (для жилых помещений).

Сечение жил кабеля рассчитывается стандартно, то таблицам в ПУЭ 7. Читаем Выбираем кабель для электропроводки квартиры.

Статьи по теме: Эффективное светодиодное оборудование для освещения

В упрощении для мощностей LED подсветки, можно утверждать, что для лент, суммарная мощность которых не превосходит 1500 Вт, запитывается кабелем с сечением жил 1,5 мм. Для суммарной мощности лент 2500 Вт, нужен кабель с сечением 2,5 мм.

Например, для подсветки потолка комнаты периметром 20 метров, нужно 4 стандартных лент, предположим SMD 5050 (45Вт). Разумно использовать два блока питания, подключив к каждому блоку по две ленты. Блоки расположить по противоположенным углам комнаты. Вполне очевидно, что для питания двух лент к одному блоку питания достаточно кабеля сечением жил 1,5 мм. Стандартный кабель для групп освещения.

Статьи по теме

• Эффективное светодиодное оборудование для освещения
• Как выбрать торшер для своего дома
• Как правильно выбрать диммер в соответствии с источниками света
• Какую люстру выбрать в помещение?
• Группы освещения квартиры

Похожие статьи:

• Критерии выбора светодиодного светильника
• Варианты подсветки подвесных потолков из гипсокартона
• Как выбрать и правильно подключить водонагреватель
• Что такое световые панели кристалайт, для чего они нужны
• Как выбрать торшер для своего дома
• Советы по выбору силового кабеля для частного дома
• Эффективное светодиодное оборудование для освещения

Подключение led power supply. Подключение светодиодной ленты к блоку питания. Led power supply схема подключения. Как включить блок питания без компьютера

Передняя панель компьютера состоит из нескольких разъемов и индикаторов. Среди них есть , кнопка перезагрузки, usb порты, аудио разъемы, а также индикаторы активности жесткого диска и индикатор включения системного блока. Так вот Power led — это фишка, которая отвечает за включение индикатора работы системного блока. Когда вы запускаете системный блок, кнопка включения загорается и горит определенным цветом, а при выключении — тухнет. Так вот за ее свечение и отвечает разъем Power led.

Как и куда подключить Power led?

На любой материнской плате, как правило, в правом нижнем углу присутствует специальная контактная площадка для подключения кнопок и индикаторов передней панели системного блока.

Обычно все ее контакты подписаны. На материнских платах MSI она подписана как JFP1. Выглядит это вот так:

JFP1 — так подписана площадка для кнопок и индикаторов передней панели на мат. платах msi

Почти всегда подключение Power led происходит на крайние левые контакты, находящиеся на стороне ключа (места, где, как бы, не хватает одного контакта).

Расположение и подпись контактов на мат. плате для Power Led

Причем при подключении Power led нужно учитывать полярность. Цветной провод на фишке — это «+», черный или белый «-«.

На контактной дорожке обычно подписано где «+», а где «-«. Если нет, то «+» это крайний контакт, а «-» — соседний.

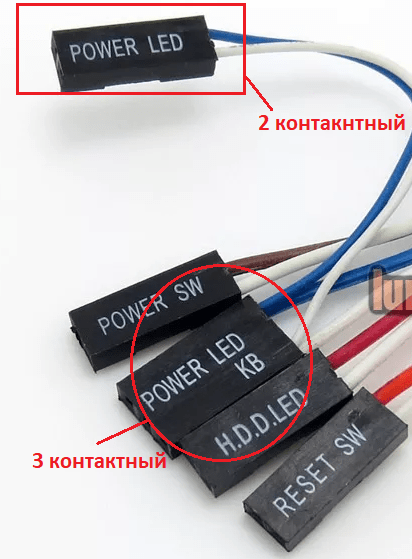

Также стоит учесть, что Power Led бывает 2 и 3-ех контактный. Сделано это для разных моделей материнских плат. На некоторых из них разъем под Power led выполнен в виде 2-ух контактного штекера, а в некоторых из 3-ех контактного. Поэтому одновременно подключать 2-ух и 3-ех контактные фишки Power led не нужно! К материнской плате должна быть подключена одна из них!

2 фишки power led. одна 2, вторая 3-ех контактная. Подключать нужно одну из них

Если подключить Power led не правильно?

Абсолютно ничего страшного не произойдет. Просто кнопка включения не будет гореть во время работы компьютера и вам нужно будет переключить ее наоборот.

А вообще, чтобы не ошибиться при подключении разъемов передней панели, нужно найти документацию к на официальном сайте или в коробке от нее и посмотреть там правильную распиновку всех разъемов.

Подключение светодиодной ленты к блоку питания. Led power supply схема подключения

Подключение светодиодной ленты своими руками? – Нет ничего проще!

Светодиодные ленты делятся на два класса. К первому классу относятся одноцветные светодиодные ленты. Эти ленты могут светить светом одного цвета в любом участке видимого спектра. Ко второму классу принадлежат так называемые полноцветные или RGB светодиодные ленты. Они идеально подходят для создания динамического освещения, так как могут излучать свет разного цвета. Это достигается изменением яркости свечения разных светодиодов. Учитывая то, что светодиодные светильники достаточно новы, у многих возникает вопрос: «Как самостоятельно подключить светодиодные ленты?» Начнем с того, что светодиодные ленты нельзя подключить к сети с напряжением 220В. Эти источники света работают от напряжения 12В или 24В, поэтому для их подключения нужно использовать специальный блок питания, понижающий напряжение с 220В до нужного уровня и обеспечивающий защиту светильника от перепадов напряжения. При выборе блока питания светодиодов нужно обратить особенное внимание на его мощность. Она должна соответствовать суммарной мощности подключенных к ней светильников плюс 20%. Эти 20% обеспечат необходимый запас мощности блока питания.

Подключение блока питания к сети напряжением 220 вольт.

Перед подключением сетевого адаптера необходимо подвести электрическую проводку как можно ближе к тому месту, где вы планируете монтировать светодиодные ленты и установить там розетку.

Многие блоки питания имеет в комплекте поставки сетевой шнур с вилкой, для подключения к розетке, на одном конце и штекером для подключения к сетевому адаптеру на другом. В этом случае все просто и перепутать ничего нельзя. Нужно только вставить штекер в специальное гнездо адаптера.

Однако нередко получатся так, что шнур в комплекте отсутствует и подключать блок питания нужно самостоятельно. В этом случае потребуется кабель, на одном конце которого установлена вилка, а на втором – очищенные от изоляции несколько миллиметров провода. В качестве сетевого шнура можно использовать кабель, с сечением жилы от 1,5мм, например, ВВГНГ 2х1,5 или ВВГ 2х2,5.

Зачищенные концы кабеля необходимо вставить в гнезда сетевого адаптера и закрутить винтом до достижения ощутимого сопротивления. Подключение производится к разъемам, обозначенным латинскими буквами L и N по следующему правилу: к разъему L (фаза) подключается коричневый провод, к разъему N (ноль) – синий провод. Схема подключения приведена на рисунке 1.

Подключение к адаптеру одной светодиодной ленты.

Светодиодные ленты работают от постоянного тока, поэтому их нужно подключать с учетом полярности. Иначе говоря, у таких светильников есть плюс и минус, и подключение проводится плюс к плюсу, минус к минусу. Перепутать контакты очень трудно, на каждой светодиодной ленте и на каждом блоке питания все провода и контакты промаркированы соответствующим образом. На ленте это маркировка «+» и «-», а на блоке питания – «+V» и «-V». Впрочем, даже если вы перепутаете контакты, ничего страшного не произойдет. Большинство современных светодиодных светильников имеют довольно надежную защиту и не перегорают при неправильном подключении. Это значит, что ошибку можно всегда исправить. Такое свойство можно использовать и для того, чтобы подобрать контакты методом проб и ошибок в случае, если маркировка клемм отсутствует, например, при подключении ленты через сетевой адаптер.

Однако отсутствие маркировки на светодиодной ленте или блоке питания должно стать причиной для сомнений в качестве данного устройства.

В целом подключение довольно легко осуществляется, достаточно вставить каждый провод ленты в соответствующее гнездо адаптера и закрутить имеющийся там винт отверткой.

Сечение проводов, которыми светодиодная лента подключается к адаптеру (независимо от типа и количества лент) должно быть не меньше 1,5мм. При меньших сечениях может произойти значительное падение напряжения, что снизит яркость светодиодов.

Подключение нескольких светодиодных лент.

При подключении нескольких светодиодных лент к одному адаптеру необходимо неукоснительно соблюдать два простых правила:

1. Каждая подключаемая лента должна иметь длину не более 5 метров, так как в противном случае могут перегореть токопроводящие дорожки ленты. Однако при этом каждая лента может состоять из нескольких отрезков, например 3 метра и 2 метра, важно лишь, чтобы их суммарная длина была не более 5 метров..
2. Каждая лента (5 метров) должна подключаться к адаптеру параллельно, а не последовательно.(см. рисунок 3),

При подключении нескольких светодиодных лент необходимо соблюдать полярность, так же, как и в случае подключения одной ленты. В целом схема подключения нескольких светодиодных лент показана на рисунке 4.

Если вы хотите использовать светодиодную ленту меньшей длины, то вам нужно разрезать ленту ножницами между имеющимися на ленте специальными площадками для пайки. Они расположены на довольно небольших расстояниях, так что вы можете получить ленту такой длины, какой захотите.

Для того, чтобы соединить несколько светодиодных лент в одну необходимо сложить их одна к другой местами для пайки и спаять их паяльником. Паяльник должен быть прогрет до температуры не более 260°С. Длительность пайки не должна превышать 10 секунд.

Подключение одной или нескольких полноцветных (RGB) светодиодных лент.

Что касается подключения RGB светодиодных лент, то для их нормальной работы нужно дополнительно использовать специальный трехканальный контроллер. Это устройство, предназначенное для управления яркостью свечения соответствующих светодиодов. Именно оно управляет тем, светодиод какого цвета включится, и с какой яркостью он будет светиться. В светодиодные контроллеры также заложены программы (до нескольких десятков), которые управляя питанием светодиодов, позволяют достичь самых разных визуальных эффектов, повышающих эстетическую ценность светодиодных лент.

На светодиодной ленте имеется 4 провода, а на контроллере 4 контакта. Кроме, положительного контакта и провода («+») имеются еще три провода/контакта, обычно маркированные цветом или буквами (R — красный, G — зеленый и B – синий). Контакты RGB служат для передачи сигнала от трехканального контроллера к светодиодам соответствующего цвета. Схема подключения одной или нескольких RGB светодиодных лент показана на рисунке 5.

Подключение нескольких RGB светодиодных лент осуществляется по тем же правилам, что и для подключения нескольких одноцветных светодиодных лент.

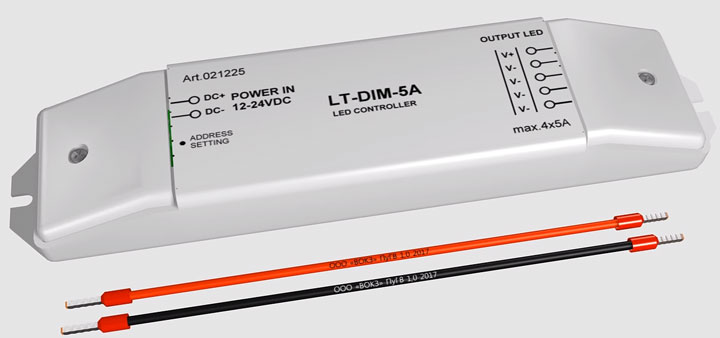

При подключении полноцветных светодиодных лент также нередко используется пульт дистанционного управления, позволяющий управлять светодиодной лентой с расстояния нескольких метров.
