Что такое УЗО в электрике: назначение, принцип работы и схемы

Вы наверняка задаетесь вопросом — «Что такое УЗО и зачем оно нужно?». Мы постараемся максимально подробно ответить на этот вопрос. Ну, а сначала, расскажем, что аббревиатура УЗО расшифровывается как Устройство Защитного Отключения.

Что такое УЗО в электрике

Несмотря на то, что электрические провода сегодня максимально защищены от контакта с людьми и печальных последствий, от протечек никуда не деться. Вот тут УЗО станет незаменимым помощником. Прибор молниеносно реагирует на повышенное значение тока в месте утечки и отключает питание.

УЗО является одним из важнейших «винтиков» в защитной автоматике действующих электрических сетей. Устройство коммутирует электрические цепи и защищает их от токов, протекающих по токопроводящим путям, нежелательных в стандартных условиях. Это повысит шансы на то, что ваш дом или бизнес будут защищены от пожаров и никто не пострадает от электрического разряда.

Отметим, что это устройство имеет функцию включения или выключения электрических цепей. Другими словами, он может изменить их. Соответственно, устройство переключается.

Для чего нужно УЗО и зачем его устанавливают

Многие потребители слышали о существовании такого чудо-устройства, как УЗО, но не все знают, для чего оно нужно. Разобраться в общих принципах работы устройства можно даже без глубоких познаний в электричестве. До недавнего времени УЗО не использовались в жилых домах. Но сегодня все изменилось, и теперь устройства все чаще встречаются в квартирах, поэтому стоит узнать о них побольше.

Как уже было сказано, УЗО устанавливают для предотвращения утечки тока, что приводит к возгоранию проводки и пожарам. Кроме того, УЗО защитит вас от поражения электрическим током, что может привести к значительным проблемам со здоровьем или, не дай бог, к смерти при соприкосновении с оголенными проводами и токопроводящими частями электрооборудования.

Важно! УЗО отличается от автоматических устройств, защищающих провода от перегрузки и короткого замыкания, его назначение – значительно повысить безопасность людей.

Принцип действия УЗО

Работа устройства основана на фиксации тока утечки на «землю» и отключении сети в случае такой аварийной ситуации. Прибор определяет наличие утечки только по разнице между токами: теми, что вышли из прибора, и теми, что вернулись.

Если с сетью все в порядке, токи одинаковы по величине, но различаются по направлению. Как только появляется утечка — например, вы коснулись провода, который не был изолирован на 100% — часть тока уходит «на землю» по другой цепи (в данном случае через тело человека). В результате ток, вернувшийся на УЗО через нейтраль, будет меньше тока, вышедшего.

То же самое происходит при повреждении изоляции в одном из электроприборов. Тогда дом или другая часть находится под напряжением. Прикоснувшись к ним, человек создает еще один контур «до земли». В этом случае по нему будет двигаться часть тока, то есть равновесие рухнет.

Конечно, при повреждении изоляции ответвление может появиться и без участия человеческого организма. В этой ситуации устройство также отреагирует на 100% и убережет сетевую часть от печальных последствий, таких как перегрев и возгорание.

Когда необходима установка УЗО

Устройство показано для установки при необходимости защиты групповой проводки, питающей розетки переносных электроприборов. Важно установить автоматический выключатель защиты от замыканий на землю, если автоматический выключатель или предохранитель не обеспечивают время автоматического срабатывания 0,4 секунды с учетом номинального напряжения 220 В из-за малых токов короткого замыкания.

Важно! Рекомендуется использовать дифференциальный автоматический выключатель, представляющий собой одиночное устройство УЗО с автоматическим выключателем, надежно защищающим от перегрузки по току и утечки.

Кроме того, устанавливать УЗО рекомендуется, если в вашей семье есть люди, «любящие» небрежно обращаться с электрическими проводами. Самый простой случай: человек сверлит стену, при этом упираясь босой ногой в батарею и касаясь фазного провода. Он летит по цепочке «металлический корпус дрели — рука — грудь — нога — батарея» и приводит к ужасным последствиям: параличу сердца или остановке дыхания (иногда все вместе). Если у вас установлено УЗО, то оно сразу «поймет», что часть тока не вернулась и сразу отключит ток. Да, удар током произойдет, но разряд будет минимальным.

Когда УЗО не поможет

Однако не стоит считать УЗО панацеей от проблем с электричеством. Устройство не настолько умное, чтобы понимать, что включено в электрическую цепь — лампочка или человек. Отключение произойдет только в случае утечки.

УЗО не спасает от перенапряжения, в том числе от импульсного, а также от пониженного напряжения, которое «убивает» электродвигатели – в холодильнике, стиральной машине и так далее.

Устройство также не защищает от коротких замыканий. Эту задачу выполняет автоматический выключатель или дифференциальная машина.

Сколько УЗО нужно устанавливать

Для определения точного количества УЗО, необходимого для конкретного помещения, нужен специалист, который сможет произвести правильные расчеты. Например, в 1-комнатной квартире, скорее всего, достаточно такого устройства, рассчитанного на ток утечки 30 мА. А вот в четырехкомнатной квартире, при 15 группах розеток, нужно не менее пяти УЗО, а также устройство на всю осветительную группу, электрическую плиту и водонагреватель.

Обычно считается, что одна группа электроприборов – это одно УЗО на 30 мА плюс одно противопожарное УЗО на 100 или 300 мА.

Важно! Для контроля электропроводки в целом рекомендуется на вводе в частный дом в дополнение к расчетным устанавливать общие УЗО с номинальным током отключения 300 мА.

Когда установка УЗО нецелесообразна

Иногда просто нет смысла устанавливать устройство. Одной из таких ситуаций является наличие старой и ветхой электропроводки. Способность УЗО обнаруживать утечку может стать головной болью, если устройство начнет действовать непредсказуемо (а именно это и происходит при плохой проводке). В этом случае лучшим решением будет поставить УЗО не в цепи электроснабжения квартиры в целом, а в местах с повышенным риском использования розеток.

Также нет смысла покупать некачественные УЗО. На современном рынке можно найти не только оригинальные устройства, но и широчайший выбор подделок неизвестного происхождения. Многие из этих устройств сделаны «на коленке за углом». Использование таких устройств совершенно недопустимо и нецелесообразно. Перед покупкой внимательно изучите техническую документацию и сертификаты качества приобретаемого устройства.

Не имеет смысла устанавливать прибор в линии, подающие напряжение на стационарное оборудование и светильники, а также в общие электрические сети.

Внутреннее устройство УЗО

УЗО предполагает наличие:

• датчик утечки;
• поляризованное магнитное реле.

Работа устройства основана на законах входящей и выходящей электроэнергии в замкнутых цепях с чрезвычайно большими нагрузками. Это указывает на то, что ток должен иметь только одно значение, независимо от фазы перехода.

Внутри устройства находятся три магнитные катушки. Через первую проходит фаза, через вторую нулевая. Ток создает магнитные поля на входе и выходе катушек устройства.

Если все работает правильно, взаимные поля компенсируют друг друга. Если на одной из катушек возник дисбаланс, то есть образовалась утечка тока, то это приведет к срабатыванию третьей катушки, имеющей реле для отключения тока.

Как расшифровать УЗО

Маркировка нанесена на крышку УЗО, что делает выбор нужной модели более практичным и легким. В первую очередь указывается производитель, но там есть и другая важная информация:

• «УЗО» или «ВД» — означает, что это устройство защитного отключения;
• 16 А — максимальный ток, на который рассчитаны контакты изделия и другие внутренние элементы;
• I 30 мА — ток утечки, при котором сработает автомат защиты от замыкания на землю;
• 230 В и 50 Гц – напряжение и частота, с которой работает устройство;
• S — УЗО селективное;
• знак «~» означает, что устройство отключено по утечке переменного тока.

Кроме того, возле каждого контакта есть надписи для правильного подключения УЗО:

• N (верхний) – к этому контакту подключается входящий нулевой проводник;
• 1 (верхний) — сюда подключается входящий фазный провод;
• 2 (нижний) – в это место подключается фазный провод, идущий на нагрузку;
• N (нижний) или отсутствие буквы — подключен нулевой провод, который идет на нагрузку.

Чтобы выбрать УЗО, идеально подходящее для вашей электросети, необходимо детально разобраться в маркировке, хотя задача эта весьма трудоемкая и утомительная.

Виды и типы

Современные производители предлагают множество типов и видов УЗО. Два самых популярных устройства по своему внутреннему устройству на рынке электротехники – это электромеханическое (не зависит от силы тока) и электронное (зависимое). Также различают устройства селективного и пожаротушения.

Электромеханическое

Электромеханические УЗО широко распространены в использовании и применяются в электрических цепях переменного тока. Что вызвало это? Дело в том, что при обнаружении течи такое устройство сработает, предотвратив печальные последствия даже при мизерном напряжении.

Этот тип УЗО считается во многих странах эталоном качества и обязательным для широкого применения. Неудивительно, ведь такое УЗО сработает даже при отсутствии нуля в сети и может спасти чью-то жизнь.

Электронное

Такие автоматические выключатели замыкания на землю легко найти в любом хозяйственном магазине. Отличие их от электромеханических в наличии внутри платы усилителя, для работы которого требуется электричество.

Однако у таких УЗО, как уже было сказано, есть большой недостаток — не факт, что они сработают при утечке тока (все зависит от напряжения в сети). Если ноль сгорел, а фаза осталась, риск поражения электрическим током не исчезает.

Важно! Речь идет о достоинствах и недостатках УЗО в целом, а не конкретных моделей. Если очень «повезло», можно стать обладателем некачественного УЗО, как электромеханического, так и электронного.

Селективное

Основное отличие селективного УЗО от своих «собратьев» — это наличие в схеме функции выдержки времени на отключение цепи, питающей нагрузку, т.е селективность. Часто этот параметр не превышает 40 мс. Из этого делаем вывод, что селективные устройства не подходят для защиты от повреждений при непосредственном контакте.

Еще одной особенностью селективных устройств является хорошая устойчивость при срабатывании на скачки тока и напряжения (вероятность ложных срабатываний практически нулевая).

Противопожарное

Как следует из названия, такие выключатели защиты от замыканий на землю используются в системах электроснабжения квартир и домов для предотвращения возгорания. Однако они не способны защитить человека, так как ток утечки, на который они рассчитаны, составляет 100 или 300 мА.

Как правило, эти устройства устанавливаются в мерных досках или половицах. Их основная задача:

• защита входного кабеля;
• защита линий потребителей, где не установлена дифференциальная защита;
• как дополнительный уровень защиты (если устройство ниже него вдруг не сработало).

Количество полюсов

Поскольку УЗО работает путем сравнения токов, проходящих через корпус дифференциала, количество полюсов в устройстве совпадает с количеством токонесущих проводников. В некоторых случаях для работы в двух- или трехпроводной сети могут использоваться 4-полюсные автоматические выключатели замыкания на землю.

При этом не забудьте оставить в запасе свободнофазные полюса. Устройство благополучно выполнит свою работу не полностью, а частично, что в целом невыгодно с экономической точки зрения, но возможно.

Схемы подключения УЗО и дифференциальных автоматов

Среди защитных устройств в домашней электропроводке все большую популярность приобретают устройства защитного отключения (УЗО) и дифференциальные выключатели (выключатели защитного отключения). Производители выпускают их с разным типом исполнения для использования в однофазных и трехфазных схемах электроснабжения. Все эти устройства имеют общий алгоритм работы.

Схема подключения однофазного УЗО к двухпроводной сети

Для обозначения входных клемм фазы и нуля выполнены надписи «1» и «N», а выходных клемм — «2» и «N». Для устройств, использующих электронную базу, важно правильно подключить нейтраль, потому что вы не можете ошибиться с полярностью. В противном случае велика вероятность повреждения компонентов электронной схемы.

В конструкции устройства предусмотрена возможность периодических испытаний в процессе эксплуатации для определения его исправности. Для этого установлена кнопка «Т», при ее включении создается цепь через токоограничивающий резистор и замкнутый контакт для протекания части тока, что влияет на возникновение дисбаланса магнитных потоки, что обеспечивает отключение защиты. Если на автомате защиты от замыкания на землю, когда он находится под напряжением, нажата тестовая кнопка T, но отключения не произошло, это однозначно указывает на то, что устройство неисправно.

При ручном включении УЗО в этой цепи замыкаются одновременно 3 контакта:

1. фазный проводник;
2. нулевой токоподвод;
3. тестовые схемы для электронных схем.

При возникновении токов утечки при срабатывании защиты те же три контакта автоматически разрывают свои цепи.

Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью

Предыдущая схема была взята за основу при установке трехфазных УЗО и дифавтоматов. В нем также необходимо соблюдать полярность каждой фазы и нуля. Для этого входные цепи подключаются к нечетным клеммам, а выходные — к четным.

Такое УЗО срабатывает при дисбалансе магнитных потоков, создаваемых токами всех четырех проводников.

Данная разработка позволяет одним устройством защищать одновременно три однофазные электрические цепи.

Для этого достаточно выбрать место установки, позволяющее использовать сборную шину для подключения вывода защиты нейтрали на разделение по сетям № 1, 2, 3.

Схема подключения трехфазного УЗО к трехпроводной сети без нейтрали

В частном случае защиты электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы УЗО не срабатывают.

Но при таком соединении лучше использовать электромагнитные конструкции с механическими расцепителями. Для статических моделей для работы требуется подача питания на блок питания. Его можно подключить между фазным и нулевым проводами.

К тому же отсутствие нулевого потенциала исключает функцию периодической проверки исправности устройства под напряжением, что не очень практично. Поэтому такое соединение требует доработок внутренней структуры.

Схема подключения трехфазного УЗО к однофазной сети

Это не очень рациональный способ, но его применяют сначала при серийном монтаже однофазной сети с последующим добавлением в схему еще двух электрических цепей для общей защиты, которые будут созданы через определенное время.

При этом важно, чтобы фаза была строго подключена к токопроводу, по которому УЗО проверяется в рабочем состоянии. Для этого достаточно «прозвонить» сопротивление между вводом каждой фазы и нулем при включенных силовых контактах с нажатой кнопкой проверки.

Это должно быть сделано на обесточенном автомате защиты от замыканий на землю. На двух клеммах сопротивление будет равно бесконечности из-за разорванных контактов, а на одной будет отображаться значение сопротивления токоограничивающего резистора. Этот терминал должен быть подключен.

Отличия схем подключения УЗО от дифференциальных автоматов

В самом начале статьи было отмечено, что УЗО не имеет встроенной защиты от перегрузок и токов короткого замыкания, которые могут возникнуть в любой момент и сжечь устройство. Он должен быть защищен. Поэтому перед каждым УЗО необходимо установить автоматический выключатель с уставкой, обеспечивающей работу и безопасность УЗО.

В дополнение к защите автоматического выключателя замыкания на землю от токов перегрузки, автоматический выключатель также защищает от трех типов коротких замыканий, которые могут возникнуть в цепи при нарушении изоляции между:

1. выходной фазный провод на блок 3 с входным нулевым проводом 2;
2. выходной нулевой провод 4 с входным фазным проводом 1;
3. между выходными проводами 3 и 4.

Если в первых двух случаях ток короткого замыкания проходит только по одному токопроводу, расположенному внутри корпуса УЗО, то в третьем случае обе линии нагружены. Этот тип закрытия является наиболее опасным.

Дифференциальная автоматика в такой защите не нуждается, она у нее встроена. Поэтому стоимость этих устройств выше. Схема подключения дифференциальной машины не требует дополнительной установки автоматического выключателя.

Надежная и долговременная работа УЗО и дифференциальной машины обеспечивается правильным подключением с учетом конкретных условий эксплуатируемой цепи, точной установкой уставок отключения, обеспечивающих функции защиты.

Заключение

С каждым днем в нашей жизни появляется все больше бытовых электроприборов. Следовательно, возрастает риск утечки тока, что иногда даже приводит к летальному исходу. Если вас не убьет удар током, он вызовет серьезные проблемы со здоровьем или вызовет пожар. От всех этих проблем есть спасение – устройство защитного отключения. Настоятельно рекомендуем установить его дома, как говорится, от греха подальше.

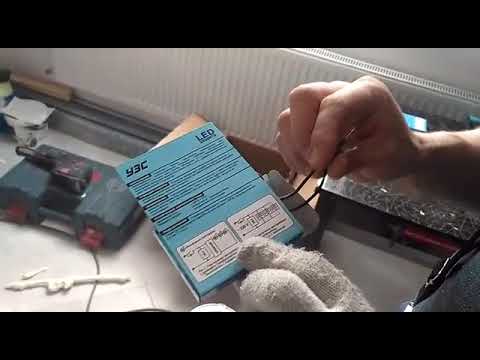

УЗС для светодиодных ламп: основные правила установки и подключения

УЗС (устройства защитного срабатывания) важны при использовании светодиодных ламп, чтобы предотвратить возможные неисправности и повысить безопасность. В этой статье вы узнаете, как правильно установить и подключить УЗС для светодиодных ламп.

Перед установкой УЗС для светодиодных ламп обязательно отключите питание в соответствующей электрической сети.

Устройство защиты светодиодов

Используйте только сертифицированные УЗС для светодиодных ламп, чтобы гарантировать их надежную работу и соответствие безопасности.

При подключении УЗС для светодиодных ламп всегда придерживайтесь инструкции производителя и не нарушайте порядок подключения.

Хамас и Хезболла в действии 4

Проверьте, совместимы ли выбранные светодиодные лампы с выбранным УЗС, чтобы избежать возможных проблем в работе.

Вечерняя СВОДКА 14-ноября! только что (Сводки 14-ноября) Что происходит прямо сейчаc

Не забудьте установить УЗС непосредственно перед светодиодной лампой, чтобы обеспечить его защитные функции.

Феномен мигания светодиодных ламп или как не нужно подключать светильники

Регулярно проверяйте работу УЗС для светодиодных ламп, следите за его состоянием и своевременно заменяйте при необходимости.

Не экспериментируйте с самостоятельным изменением параметров УЗС для светодиодных ламп, обратитесь к специалисту в случае необходимости.

Помните, что правильно установленный и подключенный УЗС для светодиодных ламп обеспечивает безопасность и продлевает срок их службы.

При покупке УЗС для светодиодных ламп обратите внимание на его технические характеристики, чтобы выбрать подходящую модель для ваших нужд.

Пульсация светодиодных ламп и прожекторов. Измеряем. УСТРАНЯЕМ.

Не забывайте обратиться к электрику или специалисту при непонятностях или сомнениях в процессе установки и подключения УЗС для светодиодных ламп.

Гасящий конденсатор для защиты LED ламп. Ответы на комментарии.

Блок защиты светодиодных ламп своими руками за копейки.

Просто о сложном: что такое УЗО в электрике

Все об определении устройства защитного отключения, особенностях его установки и отличиях от автомата.

Всем домовладельцам хорошо знакомы выключатели-автоматы, которые защищают квартирные электросети от перегрузки (например, из-за короткого замыкания) и связанных с нею неприятностей. Но одними автоматическими выключателями полной безопасности сети не добиться. Для этого используется ряд других приспособлений, самым популярным из которых сегодня являются устройство, известное как УЗО, что это такое в электрике — рассказываем в статье.

Все об УЗО

Зачем нужно УЗО

Итак, что такое УЗО в электрике? Аббревиатура расшифровывается как «устройство защитного отключения», а инженеры и специалисты предпочитают называть его выключателем дифференциального тока. Прибор предназначен для отслеживания утечек тока, возникающих при повреждении электропроводки и электроприборов.

В нормальных условиях ток, упрощённо говоря, перетекает от линейного к нейтральному проводнику (от «фазы» к «нулю») через устройство, которое приводится в работу (например, лампочке или электродвигателю). Если, скажем, в результате повреждения оголена проводка или металлический корпус бытовой техники (к примеру, стиральной машины) оказывается под напряжением, может возникнуть ситуация, когда ток начинает утекать не на «ноль», а буквально на землю. Такое бывает, к сожалению, часто — человек прикоснулся к проводу и получил удар током — ток через его тело пошёл в землю. Автоматический выключатель даже не заметит этой небольшой нагрузки и не сработает, а удар тока может быть смертельным. Вот для защиты от таких утечек и необходимо УЗО.

Приборы особенно важны для защиты электросети в местах повышенной опасности, например, во влажных помещениях, а также везде, где есть контакт с землёй и повышенная влажность. Устройства защитного отключения в обязательном порядке ставятся на линии электропроводки для ванных комнат и для уличной сети, например, на даче.

УЗО максимальный ток прохождения 25 А, ток утечки 30 мА

Дифференциальный автомат ABB DSH941R максимальный ток прохождения 10 А, ток утечки 30 мА

УЗО максимальный ток прохождения 32 А, ток утечки 30 мА

Для сравнения: автоматический выключатель однопостовый. Визуальные отличия: подключается только один провод на входе и выходе.

Отличия от автомата

Итак, чем отличается УЗО от автомата в электрике? Не вдаваясь в подробности конструкции — автомат срабатывает при токах, превышающих предельную нагрузку на сеть (например, есть автоматы на 10, 16, 25 ампер), а самые популярные модели защитного отключения срабатывают от тока утечки 30 миллиампер (мА). То есть ток получается почти в 1 000 раз слабее. Скорость срабатывания защиты составляет примерно 100 миллисекунд (0,1 с). За такой короткий момент воздействия человек даже не ощутит удара.

В отличие, скажем, от автоматических выключателей устройство защитного отключения требует регулярного профилактического обслуживания. Впрочем, в этом нет ничего трудного — ежемесячно владелец должен нажимать на кнопку на корпусе.

Куда и зачем ставят УЗО

Прибор может устанавливаться как на отдельные ветки электросети, обслуживающие особо опасные зоны (ванная, сауна, гараж, двор), так и на всю домовую сеть. В западных странах вообще часто не принято мелочиться с защитой, их могут ставить чуть ли не на каждую группу розеток.

Для мокрых зон и улицы

Для защиты от поражения током во влажных и сырых помещениях, а также уличной сети применяются УЗО на 30 либо (реже) 10 мА. Эти устройства обеспечивают комфортный уровень безопасности, но они слишком чувствительны, и если их поставить на всю домовую сеть, могут происходить ложные срабатывания.

Для всей домовой сети

Выключатели на 100 мА (и тем более 300 мА) не так комфортны — человек почувствует удар током, но не пострадает — но они и менее чувствительны. Их ставят на домовую сеть как дополнительную защиту, а также как защиту от пожара. Эти устройства способны улавливать утечки, возникающие в скрытых местах нарушения проводки. Например, где-то в стене или в розетке за мебелью произошёл надлом жил в проводе или ослабли винтовые зажимы контактов. Провод или розетка начинает греться. Если утечки недостаточно большие (меньше токов короткого замыкания), то автоматический выключатель не срабатывает. Для таких случаев как раз и необходим специальный выключатель дифференциального тока с током срабатывания 100 или 300 мА.

Места установки

Устанавливаются приборы обычно в общедомовой распределительный щиток на DIN-рейку. Порядок подключения устройства защитного отключения и автоматического выключателя может быть любым (главное, чтобы схема подключения была корректная), но чаще впереди ставится УЗО, а за ним автоматический выключатель — такая схема проще, и в ней меньше шансов запутаться для неопытного монтажника.

Важнее очерёдности подключения номинальные характеристики по току этих устройств. Важно, чтобы УЗО было рассчитано на прохождения тока такого же по силе или большего, как выключатель. Например, если у вас стоит автомат на 10 А, то УЗО тоже должно быть рассчитано на ток не менее 10 А. А для пущей безопасности рекомендуется брать прибор, рассчитанный на более мощный ток, на одну ступень выше. То есть в паре с автоматом 10 А берут УЗО 16 А, для 16 А берут 25 А, и т.д.

Интересной разновидностью УЗО являются модели с встроенной защитой от превышения напряжения. Если вместо 220 В по сети начнут «передавать» 260-270 В, то с домовым оборудованием возникнут серьёзные неприятности. Для защиты от таких скачков и служит подобные приспособления.

Автоматические выключатели и УЗО могут быть объединены в одно устройство, которое называется автоматическим выключателем дифференциального тока (АВДТ или дифавтоматом). Какой именно вариант удобнее использовать (два последовательно подключённых устройства или одно), зависит от схемы подключения всех нагрузок сети, но по сути это, как говорится, дело вкуса.

УЗС1 Устройство задания сигнала

УЗС1 – это устройство, предназначенное для генерации стандартизированных сигналов тока в диапазоне от 4 миллиампер (мА) до 20 миллиампер (мА) или напряжения в диапазоне от 0 вольт (В) до 10 вольт (В). Эти сигналы могут быть сгенерированы как вручную, так и в автоматическом режиме.

Основные функции УЗС1 включают:

1. Формирование сигналов: УЗС1 способен создавать стандартизированные сигналы тока или напряжения, которые могут быть использованы в различных системах и устройствах для управления и измерения.
2. Диапазоны сигналов: УЗС1 поддерживает диапазоны сигналов от 4 мА до 20 мА для тока и от 0 В до 10 В для напряжения, что позволяет адаптировать выходной сигнал под требования конкретных приложений.
3. Ручной и автоматический режимы: Пользователь может выбирать между ручным и автоматическим режимами для настройки и управления сигналами. Ручной режим позволяет оператору вручную задавать требуемые значения сигнала, в то время как автоматический режим может быть настроен для генерации сигналов в соответствии с определенными параметрами и алгоритмами.

Технические характеристики

Характеристика	Значение
Диапазон переменного напряжения питания: напряжение частота	90…245 В 47…63 Гц
Номинальное напряжение питания	230 ± 4 В
Потребляемая мощность, не более	7 ВА
Напряжение встроенного источника питания постоянного тока	24 ± 2,4 В
Максимально допустимый ток встроенного источника питания	80 мА
Тип входного сигнала	4…20 мА
Время опроса входа, не более	0,4 с
Предел основной приведенной погрешности преобразования	0,5 %
Степень защиты корпуса настенный Н щитовые Щ1 и Щ2 (со стороны лицевой панели)	IP44 IP54
Степень защиты корпуса с задней стороны	IP20
Габаритные размеры прибора: настенный Н щитовой Щ1 щитовой Щ2	(105 × 130 × 65) ± 1 мм (96 × 96 × 65) ± 1 мм (96 × 48 × 100) ± 1 мм
Масса прибора, не более	0,5 кг
Средний срок службы	8 лет
Допустимое сопротивление нагрузки на выходе типа «И», не более	1000 Ом
Диапазон допустимых напряжений питания выхода типа «И»	12…30 В
Допустимое сопротивление нагрузки на выходе типа «У», не менее	2000 Ом
Диапазон допустимых напряжений питания выхода типа «У»	16…30 В

Схема подключения прибора

Панель управления и элементы индикации

Светодиод	Состояние	Значение
Авария	Светится	Обнаружена авария по измерительному входу
%	Светится	Индицируется уровень выходного сигнала в %
мА/В	Светится	Индицируется уровень выходного сигнала в мА или В
Настройка	Светится	Прибор переведен в режим настройки
АВТ	Светится	Прибор работает в автоматическом режиме
РУЧ	Светится	Прибор работает в ручном режиме

Настройка прибора

Программирование

Название	Обозначение	Диапазон изменения	Обозначение на ЦИ	Заводская настройка
Режим при включении	А-01	ручной /автоматический	Hand / AUto	AUto
Сигнал при включении	А-02	от 0 до 100 %	0,0…100,0	0.0
Сигнал при смене режима	А-03	от 0 до 100 % /Последнее значение	0,0…100,/ 0 -0,1	-0,1
Дискретность изменения (только для режима индикации в %). Для режима индикации в мА(В) дискретность 0.1 мА(В)	А-04	0,1 %/ 1 %/ 10 %	0, 1/ 1,0/ 10,0	1,0
Зависимость выходного сигнала от входного	А-05	Прямая/ Обратная	norM/ rEVE	norM
Тип входного сигнала	А-06	4…20 мА /выключен	i4.20 / oFF	i4.20
Сигнал при аварии	А-07	от 0 до 100 %	0.0…100.0	0.0
Единицы отображения	А-08	в процентах (0…100 %) / в мА/В	PErC / MA_U	MA_U
Переключение руч./авт.	А-09	по кнопке «руч/ авт» / по дискретному входу	bUtn / inP2	inP2
Входной фильтр	А-10	от 0 до 30 единиц	0…30	0
Состояние реле при ручном режиме работы	А-11	7-8 замкнуты / 7-8 разомкнуты	oN / oFF	ON

Список возможных неисправностей

Неисправность	Возможная причина	Способ устранения
Прибор не переходит в ручной/ автоматический режим по изменению положения внешнего тумблера	Проверьте значение параметра А-09 (для корректной работы должно быть А-09 = inP2)	Проверить правильность подключения внешнего тумблера
Нет сигнала на выходе, индицируется 0,0 мА (В)	Выход прибора должен быть запитан от источника постоянного напряжения.	Проверить схему подключения нагрузки
Прибор не измеряет подаваемый на его вход сигнал. На ЦИ отображается «LLLL»	Аналоговый сигнал, подаваемый на вход прибора должен подключаться с использованием шунтирующего резистора 49,9 Ом (0,1 %), на клеммы 10-11	Проверить схему подключения нагрузки
Заметна погрешность выходного сигнала. Выходной сигнал не соответствует входному	Не использован шунтирующий резистор на измерительном входе из комплекта поставки прибора. Точность этого резистора важна для проведения измерения подаваемого на вход сигнала	Подключать шунтирующий резистор непосредственно к клеммнику прибора с использованием соединительных проводов длиной не более 100 — 200 мм
Не изменяется режим индикации: в настройках установлено «индикация в %», а на индикаторе выводится значение в «мА(В)»	Значение применяется при перезагрузке прибора	Перезагрузить прибор по питанию
Выходной ток изменяется слишком медленно	Велико значение фильтра	Уменьшить значение фильтра в параметре А-10
Неверно формируется выходной сигнал. На входе ток растет, а на выходе прибора он падает	См. раздел , описание автоматического режима работы прибора	Проверить значение параметра А-05. Для прямого преобразования выходного сигнала относительно входного значение этого параметра должно быть установлено в norM (norm)

Скачать полную документацию.

• 02.01.2023
