SDI- Serial Digital Interface Explained
SDI is a standard for digital video transmission commonly used in broadcasting and other professional applications. It uses a pair of coaxial cables to carry a single digital signal through optical fiber at a rate of 270 Mbps to 12 Gbps. SDI is a point-to-point interface, meaning that each cable carries a signal from one device to another. It is not intended for use in consumer applications.
SDI is used extensively in the broadcasting and professional video industries. Many high-end video cameras have an SDI output, and many broadcast facilities have extensive SDI infrastructure.
This blog post will take a closer look at the SDI standard and how it works.
What is the Serial Digital Interface(SDI)?
A serial digital interface, or SDI, is a video interface used in professional video equipment. It allows for the transmission of uncompressed, high-quality video signals between devices.
The SDI standard was first developed by the Society of Motion Picture & Television Engineers (SMPTE) in 1989 and has been continually updated to keep up with advancing technology. The latest version, 24G-SDI, was released in 2020.
The SDI interface uses a serial data format of analog sync (data words of 8 or 10 bits) to transmit digital video signals. It means that the data is sent one bit at a time rather than in parallel as with other video interface standards. The main benefit of this is that it allows for longer-distance transmissions without repeaters.
Key Features and Benefits of SDI signals
SDI is a type of digital video interface that uses coaxial cable to send uncompressed, high-definition video from devices like cameras to monitors or other video equipment. It’s often used in professional settings where the highest quality video is required.
Some of the features of SDI include:
- Uncompressed video: SDI sends video data without any compression, resulting in a high-definition multimedia interface.
- Error correction: SDI includes built-in error correction that helps to ensure that video transmission is as smooth and reliable as possible.
- Low latency: SDI has low latency, meaning that there is very little delay between the time a signal is sent and the time it is received. It’s important for applications where timing is critical, such as live broadcasts.
- Long-distance transmission: SDI can transmit video signals over long distances without degradation of the signal quality.
If you need a high-quality video interface for your professional applications, SDI is a great option. It provides uncompressed video, error correction, and low latency, ideal for mission-critical applications.
Electrical Interface of SDI

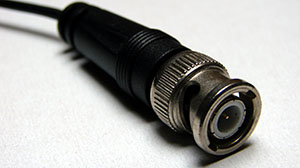

The electrical interface of SDI is a familiar sight to anyone who has worked in broadcast or production. It uses a standard BNC connector, and the video signal is transmitted on a coaxial cable. The cable is usually wrapped in a metal shield to protect it from interference. The signal is transmitted in the same way as composite video, but it carries a serial digital data stream. The SDI standard has been around for many years, and most professional equipment uses the interface.
Common Versions of SDI Signals
There are different versions of SDI that have been developed over the years, but they all send uncompressed signals. Some of the most common versions are as follows:
SD-SDI
SD-SDI is a type of SDI introduced in 1989 that uses two coaxial cables to send video and independent digital audio signals. It was developed to make it easier to run HD signals over long distances.
The main advantage of SD-SDI is that it can carry more data than standard SDI. It means that you can send high-definition video signals over long distances without worrying about them becoming corrupted.
SD-SDI also uses the same connector as standard SDI, so it’s easy to use with existing equipment.
Bitrates Used in SD-SDI signals:
- 270 Mbps
- 360 Mbps
- 143 Mbps
- 177 Mbps
ED-SDI
ED-SDI is a type of SDI that was introduced in 2000. It stands for Enhanced Definition-Serial Digital Interface, and it offers a higher quality image than standard SDI. This makes it ideal for high-end applications such as broadcast and post-production.
ED-SDI uses the same connector as SD-SDI, so it’s easy to use with existing equipment. It also uses 540 Mbps bit rates.
HD-SDI
This type of SDI was introduced in 1998. It stands for High Definition-Serial Digital Interface. The single-link version of the HD-SDI interface can transmit 1080i video signals and has a maximum data rate of 1.485 Gbps.
Dual-Link HD-SDI
Dual-link HD-SDI was introduced in 2002. It allows for the transmission of high-definition video signals at a data rate of 2.97 Gbps. The dual-link interface is also backward compatible with the single-link HD-SDI.
3G-SDI
3G-SDI was introduced in 2006 that can transmit and receives video and embedded audio at a data rate of up to 3 Gbps. This makes it the highest-performing SDI standard to date.
6G-SDI
In 2015, the Video Electronics Standards Association (VESA) introduced the latest SDI standard, 6G-SDI. It uses a single lane of SMPTE ST 2081 instead of SMPTE ST 424 like Dual Link HD-SDI. This allows for the transmission of video signals at a data rate of up to 6 Gbps.
12G-SDI
This standard uses four lanes of SMPTE ST 2082, allowing for the transmission of video signals at a data rate of up to 12 Gbps. This will make it the highest-performing SDI standard to date.
24G-SDI
24G-SDI is the future of SDI. It will use eight lanes of SMPTE ST 2083, allowing for the transmission of video signals at a data rate of up to 24 Gbps.
Final Thoughts
Serial digital interface (SDI) has been a modern technology around for many years. It was initially developed to be used in hostile environments, but it has since expanded into other areas of broadcast and production. SDI offers uncompressed video signals with low latency, making it ideal for mission-critical applications such as live broadcasts. Different versions of SDI have been developed over the years, but they all use the same connector and offer similar performance. The latest standard, 6G-SDI, provides a data rate of up to 6 Gbps. This makes it the highest-performing SDI standard to date. 24G-SDI is the future of SDI and will offer a data rate of up to 24 Gbps. Thanks for reading!
Интерфейсы SDI/HD-SDI: проблемы, характеристики, структура
Как известно, изначально телевидение, как и все прочее, было аналоговым и в основном остается таковым до сих пор. Только сейчас начинается активный переход к цифровому ТВ, практически совпадающий по времени с принятием стандартов и внедрением телевидения высокой четкости.
Цифровые форматы ТВ очень перспективны по многим причинам:
- во-первых, в связи с широким применением компьютеров и программных методов обработки сигнала, нелинейного монтажа и композитинга, что обеспечивает широчайшие возможности, в принципе недостижимые в аналоговом видео, хотя бы уже потому, что процесс не оказывается привязан к реальному времени;
- во-вторых, с переходом на цифру кардинально решается проблема архивирования информации: аналоговые носители громоздки, недолговечны и не обеспечивают оперативного доступа к фрагментам записи;
- в-третьих, аналоговые сигналы подвержены необратимой деградации, степень которой пропорциональна количеству компонентов тракта, и длине передаточных линий. Восстановление изначальной формы аналогового сигнала возможно только ценой возрастания уровня шумов;
- в-четвертых, многие операции, включая интерполяционное масштабирование, актуальность которого растет по мере распространения больших дисплеев, либо в принципе невыполнимы в случае с аналоговым сигналом, либо требуют очень дорогих и громоздких аппаратных средств, а в цифровой сфере реализуются гораздо легче, дешевле и с более высоким качеством.
Многочисленные преобразования из аналоговой в цифровую форму и наоборот не менее губительны, чем сложные операции обработки и передача на большие расстояния аналогового сигнала.
Однако неоспоримые преимущества цифровой обработки ощутимо теряют свою привлекательность из-за того, что существует необходимость многократной транспортировки сигнала из студии в студию, с одного аппаратного комплекса или компьютера на другой. При этом многочисленные преобразования из аналоговой в цифровую форму и наоборот не менее губительны, чем сложные операции обработки и передача на большие расстояния аналогового сигнала.
Стопроцентная реализация потенциала цифрового дисплея возможно только при наличии полностью цифрового тракта.
Уже давно появились средства цифровой видеозаписи, позволяющие исключить критическую стадию аналого-цифрового преобразования. Весьма логично было бы вслед за этим избавиться и от всех промежуточных преобразований, оставив лишь одно – из цифры в аналог – в самом конце тракта, непосредственно перед передачей в эфир. Аналоговое телевещание пока что превалирует с большим перевесом, хотя постепенный переход на цифровое уже начинается, что позволит наконец полностью избавиться от лишних ЦАП’ови АЦП. Причем не только в студиях и на телецентрах, но и во многих случаях на приемной стороне: ведь такие распространенные на сегодня дисплеи, как плазменные панели и DLP-проекторы, являются цифровыми по своей сути. Несомненно, что и светодиодные дисплеи, которые в будущем наверняка вытеснят плазменные, жидкокристаллические и тем более кинескопные телевизоры, также будут цифровыми. Стопроцентная реализация потенциала цифрового дисплея возможно только при наличии полностью цифрового тракта.
… и конкретно SDI?
Итак, первоочередной целью, поставленной перед студиями, была организация распределительных кабельных сетей для передачи цифрового видео вещательного уровня качества без потерь. Естественно, физическая замена среды распространения – кабельных сетей – была бы связана с высокими капиталовложениями. Поэтому стояла задача адаптировать цифровые потоки под уже имеющиеся коммуникации коаксиального кабеля, которые долгие годы служили для передачи аналогового сигнала. При этом достаточно было частично заменить, а частично дополнить состав аппаратных комплексов, не вмешиваясь в конструктив зданий и помещений (перепрокладка кабелей – это по сути капремонт, а значит, не только деньги, но и время).
Однако просто оцифровать компонентный сигнал, с которым имеют дело в профессиональной сфере, недостаточно. К тому же, поскольку в эфир передается полный телевизионный сигнал, представляющий собой композитный видеосигнал плюс звук в форме частотно-модулированной поднесущей, значительная часть студийных магистралей имела не трех-, а однолинейную структуру. Значит, необходимо было разработать специальный цифровой формат видео, которым и стал SDI – Series Digital Interface, или последовательный цифровой интерфейс, требующий всего одного коаксиального кабеля для передачи трех сигналов – яркости и двух цветоразностных компонент. И обеспечивающий доставку видео без потерь на расстояния, типичные для студий и телецентров.
Какие проблемы стояли на пути создания формата SDI?
Спектр цифрового видео имеет очень большую протяженность в области высоких частот: это сотни мегагерц.
Основная проблема – большие массивы данных и соответственно скорости их передачи, неизбежно возникающие при оцифровке и без того достаточно высокочастотного видеосигнала. Спектр цифрового видео имеет очень большую протяженность в области высоких частот: это сотни мегагерц. Широкая полоса тракта необходима не только для обеспечения нужной скорости передачи, но и для сохранения по возможности изначально прямоугольной формы импульсов. При вырождении ее в синусоиду постепенно накапливается джиттер (дрожание фаз фронтов), возрастает количество ошибок, сигнал теряет помехоустойчивость, одно из главных преимуществ цифрового представления сигнала. Джиттер может наблюдаться в широкой полосе частот. Различают низкочастотный джиттер, или НЧ дрейф (drift, wander) ниже 10 Гц, который почти не влияет на качество сигнала (медленное изменение тактовой частоты) и высокочастотный, приводящий к деградации сигнала. Допустимое значение ВЧ-джитера составляет 0,2 х T: 740 пс для 270 Мбит/с (стандартное телевидение), 135 пс для 1,485 Гбит/с (ТВ высокой четкости), где T – длительность тактового импульса.

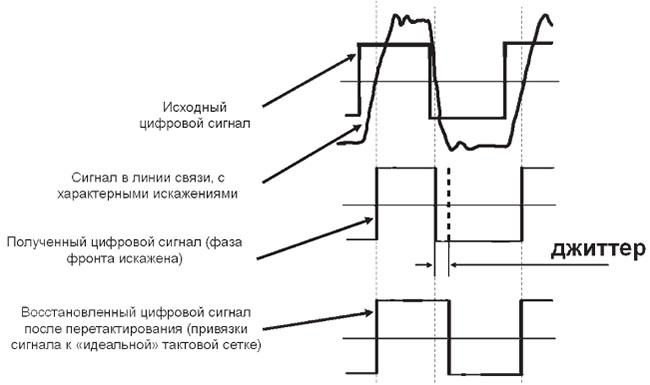

Рис. 1. Джиттер
На приемной части от джиттера полностью избавляются путем восстановления тактовой частоты данных (перетактирования, reclocking). Однако существуют пределы степени деградации формы сигнала, при превышении которых полное восстановление становится невозможным.
Коаксиальный кабель – практически идеальная среда распространения высокочастотных сигналов (при условии согласованности линии передачи по входам и выходам с компонентами тракта), однако и она накладывает определенные ограничения по частоте, и тем боле жесткие, чем длиннее линия передач. Это касается не только аналоговых, но и цифровых сигналов.
Cубъективное восприятие качества картинки при однократной декомпрессии сжатого сигнала на приемной стороне остается достаточно высоким, а в стандартный частотный диапазон одного аналогового канала удается уложить до 3-6 цифровых каналов.
Значит, нужно либо довольствоваться малыми расстояниями, что не всегда возможно, либо сжимать цифровой поток. Алгоритмы эффективного сжатия, основанные на отбрасывании информации малой степени заметности, существуют и широко применяются, и все они предполагают сжатие с потерями: MPEG-2, MPEG-4, DV (Motion JPEG) и пр. Надо сказать, что сжатие (например, MPEG-2 для DVB) используется для вещания в эфир, при этом субъективное восприятие качества картинки при однократной декомпрессии сжатого сигнала на приемной стороне остается достаточно высоким, а в стандартный частотный диапазон одного аналогового канала удается уложить до 3-6 цифровых каналов. Незаменимо оно и для уплотнения информации на внешних носителях (DVD, цифровая магнитная запись, винчестер). Помимо собственно изображения, сжатые форматы позволяют записывать и передавать многоканальный звук, различные дополнительные материалы и пр. Но при многократных циклах сжатия и распаковки сигнала происходит необратимая потеря качества с накоплением характерных артефактов изображения. Поэтому в пределах студии передача сигнала должна осуществляться без сжатия или с неглубоким сжатием без потерь.
B пределах студии передача сигнала должна осуществляться без сжатия или с неглубоким сжатием без потерь.
Итак, формат SDI позволил решить задачу передачи цифровых видеоданных внутри студий как без цифро-аналоговых и аналого-цифровых преобразований, так и без многократных сжатий и распаковок, максимально сохранив при этом преемственность коммуникаций (как коаксиальных, так и оптоволоконных) и аппаратных комплексов. Многие компоненты, такие, как обычные и матричные коммутаторы, усилители-распределители и пр., применявшиеся в аналоговом ТВ, при условии определенного запаса по полосе частот с успехом работают с сигналами SDI.
Характеристики формата SDI
Формат SDI соответствует Рекомендациям МСЭ-Р ВТ.656 и стандарту SMPTE-259M (Society of Motion Picture and Television Engineers – Общество инженеров в области техники кино и телевидения). Помимо стандартного телевидения, он применим также для телевидения высокой четкости (версия HD-SDI SMPTE-292M). Передача сигнала осуществляется согласно Рекомендации МСЭ-Р ВТ.601 (а также дополнению «В» для формата 16:9). Среда распространения – единичный коаксиальный кабель 75 Ом с терминалами BNC. Либо оптоволоконная линия передач (одномодовое волокно, длина волны 1310±40 нм) с лазерными передатчиком и приемником (Рекомендация МСЭ-Р BT.1367). Оптоволоконная линия терминируется разъемами ST.
- центральный провод (жила)
- изолятор центрального провода
- экранирующий проводник (экран)
- внешний изолятор и защитная оболочка

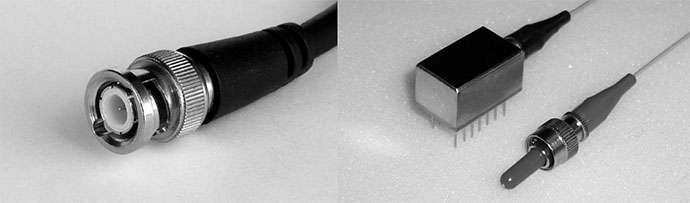

Рис. 2. Физический интерфейс SDI: коаксиальный кабель, разъем BNC,
оптический разъем, лазерный передатчик
Затухание в линии не должно превышать 30 дБ/100 м на частоте 100 МГц (для стандартного телевидения) и 20 дБ/100м на частоте 750 МГц для ТВЧ. Соответственно примерные расстояния для передачи без ошибок составляют 280 м (СТВ) и 50 м (ТВЧ). С целью увеличения расстояний транспортировки, как и в случае с аналоговым видео, применяются повторители. Наилучшие результаты дают приборы с коррекцией амплитудной характеристики (подъем высоких частот), позволяющие в значительной степени восстановить форму импульсов. Еще лучше, если одновременно с восстановлением формы производится перетактирование сигнала.
Оптоволокно же дает возможность передавать данные без потерь более чем на 50 км.

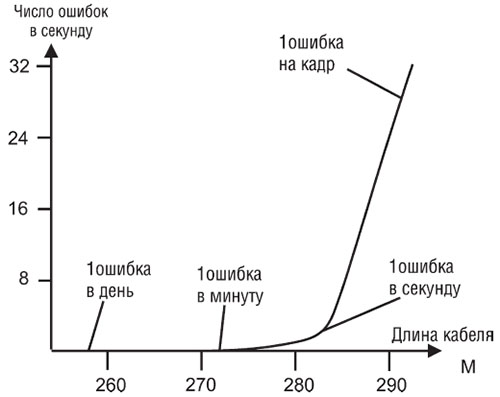

Рис. 3. Число ошибок в сигнале SDI в зависимости от длины кабеля
(кабель Belden 8281)
Наилучшие результаты дают приборы с коррекцией амплитудной характеристики (подъем высоких частот), позволяющие в значительной степени восстановить форму импульсов.
Передача является односторонней, без квитирования (подтверждения о получении данных приемной стороной).
Передача каждой из трех компонент видео – Y, Cb, Cr – осуществляется последовательно в виде двоичных кодов. Вещательным стандартом является модель 4:2:2, предполагающая, что на цветоразностные компоненты приходится вдвое меньше отсчетов, чем на яркостную, и соответственно вдвое ниже разрешение по цветам по сравнению с яркостью. Фактически «4:2:2» означает, что из каждой четверки соседних пикселей в строке яркость кодируется для каждого, а цветоразностные компоненты – через один (первая двойка). Кроме этого, точно так же обстоят дела с соответствующими пикселями следующей строки (вторая двойка). Формула 4:4:4 означает равнозначность кодировки для все пикселей и строк (и по яркости, и по цветоразностным компонентам). А формула 4:2:0 означает, что информация о цвете передается не в каждой строке, а через строку.
Модель 4:2:2 хорошо согласуется с особенностями восприятия зрительного аппарата и применяется для того чтобы снизить объем данных. Однако существует возможность работы и с моделью 4:4:4, хотя и при меньших расстояниях передачи (физически реализуемая, хотя и выходит за рамки стандарта SDI). Это необходимо на стадии обработки по цвету, когда для корректного пересчета цифровых последовательностей требуется повышенное разрешение во избежание набега ошибки. Предусмотрена также передача оцифрованного в формате SDI композитного видеосигнала (модель 4:0:0), хотя на практике она применения не находит.
Данные кодируются с частотой выборки 13,5 МГц (яркость) или 6,75 МГц (цветоразностные компоненты). Разрешение составляет 10 бит для каждой компоненты (ранее применялось 8-битное кодирование, ныне устаревшее).
Помимо собственно видео, в формате SDI возможна передача звука и временного кода.
Передача сигнала стандартного телевидения происходит со скоростью потока 270 Мбит/с, для чего достаточно полосы канала в 250 МГц. В соответствии со спецификацией LVDS (Low Voltage Differential Signaling, или дифференциальная передача низкоуровневых сигналов) биты кодируются не напряжением, а перепадами уровней напряжения (размах его составляет 800±80 мВ). Это обеспечивает высокую помехозащищенность (по аналогии частотная модуляция аналогового сигнала меньше подвержена воздействию помех по сравнению с амплитудной). Поскольку важны не сами уровни, а только перепады, полярность сигнала значения не имеет, и поэтому в тракте с одинаковым успехом могут применяться как неинвертирующие, так и инвертирующие усилительные элементы.
Исходный цифровой поток скремблируется («перемешивается), на приемной же стороне производится его восстановление (дескремблирование). Эта операция применяется для более равномерного распределения энергии сигнала по всему его спектру, который приближается в результате к шумовому и создает меньше вредных наводок на соседние коммуникации.
Помимо собственно видео, в формате SDI возможна передача звука (стандартные 4 канала или больше) и временного кода.
Структура сигнала SDI
Для стандартного телевидения различают форматы SDI, соответствующие стандартам NTSC (60 полей/с, 525 строк в кадре) и PAL/SECAM (50/625).
Каждая строка в начале и конце имеет специальные маркеры, или метки SAV (Start of Active Video) и EAV (End of Active Video). Между метками SAV и EAV передаются собственно видеоданные (720 отсчетов сигнала яркости Y и по 360 отсчетов цветоразностных каналов Cr, Cb). Между окончанием предыдущей (EAV) и началом следующей строки (SAV) могут передаваться дополнительные данные, сюда же вставляются отсчеты каналов звукового сопровождения.

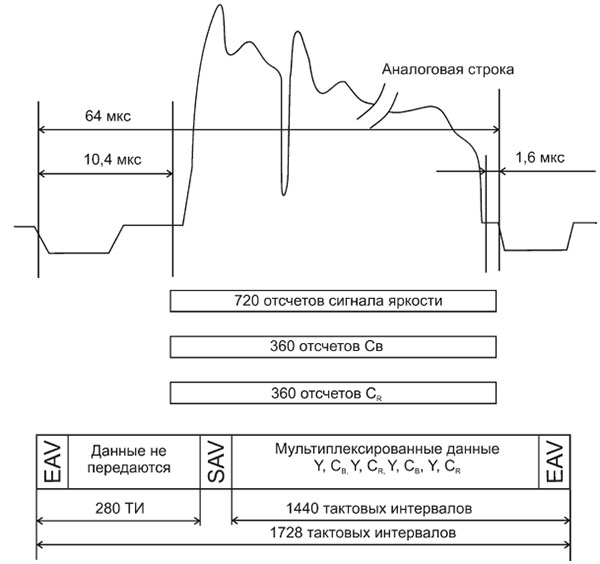

Рис. 4. Структура сигнала SDI

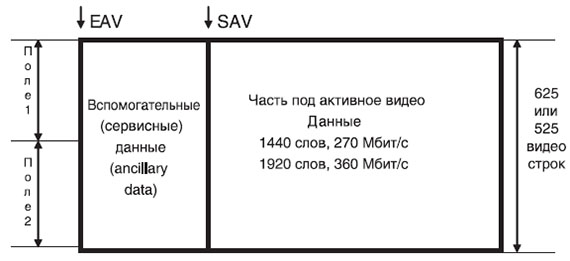

Рис. 5. Структура кадра SDI
Для ТВЧ структура сигнала SDI (в данном случае – HD SDI) остается прежней, изменяются только количество отсчетов в каждой строке и число строк в кадрах. Согласно стандарту SMPTE-292M передача ТВЧ осуществляется на скорости 1,485 Гбит/с при частоте кадров 24, 25, 30 Гц (прогрессивная развертка) или 50, 60 Гц (чересстрочная развертка). Существуют также версии формата HD SDI с частотами кадровой развертки 59,94, 29,97 и 23,976 Гц и скоростью потока 1,4835 Гбит/с, обеспечивающие совместимость различными вариантами NTSC.
Получение сигнала SDI
Если SDI получается из аналоговых композитного сигнала или S-Video, сначала эти сигналы декодируются и раскладываются на составляющие: яркость Y, а также цветоразностные сигналы U (или Cr) и V (или Cb). Уровни этих сигналов определяются следующими соотношениями:
Y = 0,299R+0,578G+0,114B; U = R-Y; V = B-Y, R – красный, G – зеленый, B – синий.
Затем каждая компонента оцифровывается и подается на кодер, в котором данные собираются в последовательности, соответствующей структуре SDI. Звук включается в структуру SDI (в промежутках между метками EAV и SAV) с помощью специальных устройств – эмбеддеров, на приемной же стороны он вновь извлекается из сигнала с помощью деэмбеддеров. Звуковое сопровождение может подаваться на вход эмбеддера в цифровом виде (по интерфейсу S/PDIF) либо в аналоговом.
Стандарт SMPTE-272M предусматривает возможность внедрения до 16 каналов цифрового звука с различными частотами дискретизации, разрядностями и способами синхронизации (всего 10 вариантов).
В SDI возможно ввести и другие данные, например телетекст. Это не предусмотрено стандартом, но физически реализуемо и часто применяется на практике.
Формат SDTI
Структура сигнала SDTI в целом та же, что и у SDI, но данные в области активного видео пакетируются.
Часто возникает потребность передачи сжатого оцифрованного видеосигнала. Для этого вполне можно использовать SDI, но снова возникает проблема лишних преобразований: декомпрессии (перед передачей) и повторного сжатия. Поэтому на базе SDI был создан специальный формат передачи сжатых данных – SDTI (Serial Digital Transport Interface), стандарт SMPTE-305M. Синоним SDTI – QSDI, принятый у разработчиков аппаратуры DVCAM. SDTI обеспечивает передачу сигнала быстрее, чем в реальном времени – несжатый сигнал передается со скоростью до 360 Мбит/с, а сжатый до 200 Мбит/ с, то есть в 4 раза быстрее, чем сжатый компонентный 4:2:2 (50 Мбит/с). Передача происходит быстрее реального времени. Стандарт предусматривает 8 каналов аудио, тайм-код и пр. В качестве среды распространения используется такой же коаксиальный кабель, как и в SDI, а также оптоволоконные линии. Первая версия формата – SDT – сочетала в себе основные особенности интерфейсов DVCAM и Betacam SX (Sony) и DVCPRO (Panasonic). SDTI обладает односторонней совместимостью с SDI (компоненты стандарта SMPTE-305M корректно работают с SMPTE-259M), что обеспечивает преемственность оборудования и дает возможность плавного перехода с одного формата на другой без глобальной замены.
Структура сигнала SDTI в целом та же, что и у SDI, но данные в области активного видео пакетируются. Между метками EAV и SAV (т.е. в служебной области) в каждой строке присутствуют специальные коды, оповещающие приемную сторону о том, что данная строка содержит информацию в формате SDTI.
| DB query error. Please try later. |
SDI vs. HDMI: Difference between SDI and HDMI Connectors
You have probably heard of SDI and HDMI if you are a live streamer. SDI HDMI- both are digital video interfaces that transfer uncompressed signals. Both have pros and cons, but which one is right for you?
The first thing to know is that they both transmit video signals. That’s because they both depend on a form of digital encoding called TMDS (Transition Minimized Differential Signaling). The difference lies in how those signals are transmitted from one device to another.
In this blog post, we will break down how both of these interfaces work and their key differences.
What is SDI?
The acronym SDI stands for Serial Digital Interface. It’s a digital video interface that sends uncompressed signals between devices. SDI was designed for professional use and is often found in digital video broadcasting technology and production environments.
SDI sends an audio and video signal over a single coaxial cable with an embedded clock to ensure the receiving device receives accurate information.
SDI was developed by SMPTE (The Society of Motion Picture and Television Engineers) in 1998. SDI connector can transfer up to 3 Gigabits of data per second. But the most common and regular speed is 270 Mbps.
Common Versions of SDI Signal
There are different versions of SDI that have been developed over the years, but they all send uncompressed signals. Some of the most common versions are as follows:
- SD-SDI
- ED-SDI
- HD-SDI
- Dual-Link HD-SDI
- 3G-SDI
- 6G-SDI
- 12G-SDI
- 24G-SDI (The Future of SDI)
The data transmission process of SDI
SDI is a type of digital video transmission that uses coaxial cable to send uncompressed, high-definition video signals between devices. It is a more professional video signal than HDMI and is often used in television studios, post-production houses, and other production settings.
The SDI data transmission process is as follows: an uncompressed video signal is encoded into packets of data called “cells.” These cells are then sent down the coaxial cable one at a time. Because there is no compression, the video signal remains completely intact from end to end. This makes SDI output a more reliable option than HDMI signal, which can sometimes experience signal degradation when transmitted over long distances. BNC connectors are used in SDI connections.
In addition to being uncompressed, SDI is also unidirectional. In other words, the signal can only travel in one direction from start to finish — from a capture device to a playback device. This differs from HDMI signals, which are bi-directional and allow both capture and playback devices to communicate simultaneously (this makes it possible for an HDMI cable to carry two separate video signals).
Because of these design differences, some people believe that SDI is superior to HDMI. It offers higher performance than HDMI because there is no software compression involved. The lack of compression also keeps the color information intact on the video signal. A better quality connection between devices keeps your videos looking their best on-air or during post-production work.
Benefits of using SDI
There are several benefits to using SDI over HDMI. First, because SDI is an uncompressed signal, it maintains the highest video quality. This is important for professional applications where the image needs to be as accurate and pristine as possible.
Second, SDI is a unidirectional signal, which means there is less chance of signal degradation or interference. This makes SDI a more reliable option than HDMI, which can sometimes experience problems when transmitted over long distances.
Third, SDI cables are less susceptible to electromagnetic interference than HDMI cables. HDMI cables send both video and audio signals down over a single cable, whereas SDI sends video data down one cable and audio data down a separate cable.
Finally, SDI is less expensive than HDMI. This makes it a smart choice for professional video production companies to purchase several SDI cables at once.
Disadvantages of using SDI
The main disadvantage to using SDI over HDMI is that many consumer-level devices don’t support it. Only pro-level camcorders and other video recording equipment use SDI connections rather than HDMI connections. If your equipment isn’t capable of connecting to a non-HDMI device in this way, you may find it frustrating or inconvenient not to connect them.
SDI cables are also very thick and difficult to twist compared with HDMI cables, making them more difficult to manage.
What is HDMI
HDMI, or High-Definition Multimedia Interface, is a digital video transmission that uses HDMI cables to send uncompressed, high-definition video signals between devices. It is a more consumer-friendly option than SDI and is often used in home theaters, televisions, and other electronics.
How is HDMI transmitted?
The standard HDMI cables use TMDS (Transition-Minimized Differential Signaling) to transmit high-definition video signals between devices. This technology allows for the transmission of uncompressed video signals, which results in a higher quality image than what is possible with compressed HDMI output signals.
HDMI cables can transmit video signals over long distances without losing quality, making them a popular choice for home theaters and other electronics.
To use HDMI cables, the devices have to have an HDMI port. This means that if your DVD player doesn’t have an HDMI port, then you won’t be able to connect one end of a cable to it and the other end to a television or monitor. The other surefire way around this is to buy adaptors. These take the form of converters that can be placed between an HDMI cable and another device to connect them.
Benefits of using HDMI
There are several benefits to using HDMI over SDI. First, because HDMI is a compressed signal, it takes less bandwidth than SDI. This makes it a good choice for devices that are low on available space or need to transmit video signals over long distances.
Second, HDMI cables are less susceptible to electromagnetic interference than SDI cables. HDMI cables send both video and audio signals down the same cable, whereas SDI sends video data down one cable and audio data down a separate cable.
Finally, HDMI is less expensive than SDI. This makes it a more affordable option for home theater owners and other consumers who need to purchase several cables at once.
Disadvantages of using HDMI
The main disadvantage to using HDMI over SDI is that many professional video production companies do not support it. This means that you may find yourself with fewer equipment options if your company needs to use equipment that doesn’t support HDMI cables.
Another issue is compatibility; while most new devices are designed with HDMI support, some only support the use of SDI. You can easily use a VGA converter to connect HDMI with your devices.
Also, you cannot run an HDMI cable as long as an SDI cable without sacrificing quality. While this isn’t a problem for most home theater owners and video production companies, it can hinder professional videographers.
In addition, HDMI cables tend to be bulkier than SDI cables. This can make them more difficult to transport and unwieldy when connecting different pieces of equipment.
Finally, HDMI cables are more expensive than SDI cables on average, which means that you will have to pay more to buy the same quantity of HDMI cables as you would have paid for SDI.
Sdi кабель что это
Готовые кабели GS-PRO подходят для передачи сигнала HD-SDI, 3G-SDI, 6G-SDI, 12G-SDI (разрешение до 4К, 60 кадров в секунду). Изготавливаются полностью из комплектующих компании Canare, с производством в Японии.
Инструменты используются только Canare.
Кабели выпускаются длиной до 100 метров, для мобильного применения и для стационарной закладки.
Также, есть специальные модели для видео высокого разрешения и расстояний более 200 метров.
Выпускаются модели как с «большими» BNC-разъемами, так и с мини-BNC (DIN) и micro-BNC. А также кабели-переходники с разъемом BNC-мама на одном конце. Доступно большое количество цветов для удобного многоканального использования, экономии времени при поиске нужного канала.
Наиболее популярная серия — SDI BNC-BNC — подходит для видео с разрешением до 2К (3G-SDI) на расстоянии до 100 метров или до 4K (12G-SDI) на расстоянии до 30 метров. Кабель гибкий, выдерживает частое сгибание, устойчив к механическим повреждениям и подходит для мобильного или сценического использования. Разъемы с надежной и быстрой байонет-фиксацией.
Примеры типов кабелей:
- 12G SDI BNC-BNC (mob) (black) 2 метра мобильный/сценический кабель (черный) GS-PRO — самый популярный, гибкий готовый кабель для SDI. Подходит для мобильного или сценического использования, устойчив к частым сгибаниям/разгибаниям и механическим воздействиям. Сделан полностью на японских комплектующих Canare. Длина 2 метра, разъемы BNC-папа с обоих концов, для соединения оборудования между собой — например, камеру и плату видеозахвата. Цвет черный.
- BCJ-J переходник BNC-BNC Canare — переходник-«боченок» , для соедининения двух кабелей SDI BNC-BNC. С помощью такого BNC-переходника можно из нескольких уже имеющихся кабелей сделать линю нужной длины.
- 12G SDI DIN1.0/2.3-BNC(M) (black) 0,5 метров кабель (черный) GS-PRO — кабель-переходник для подключения к мини-разъемам BNC у оборудования с одной стороны и обычному BNC-BNC кабелю с другой.
Например, такой переходник втыкается в плату Blackmagic DeckLink Duo 2 Mini или DeckLink Quad 2, а уже к переходнику подключаются кабели нужной длины с обычными «большими» BNC-разъемами для SDI (SDI BNC-BNC кабели GS-PRO)
Буква «F» в маркировке BNC(F) обозначает разъем BNC мама, от слова female (не путать с father!)
- 12G SDI DIN1.0/2.3-BNC(M) (black) 0,5 метров кабель (черный) GS-PRO — это кабель (не переходник) для соединения плат с мини-BNC разъемами и оборудования (камер, например) с обычными BNC-разъемами.
Например, одним концом этот кабель втыкается в плату Blackmagic DeckLink Duo 2 Mini или DeckLink Quad 2, а вторым концом в камеру с SDI выходом. Буква «M» в маркировке BNC(M) обозначает разъем BNC папа, от слова male (не путать с mother!).
Доступны другие длины и цвета серии DIN1.0/2.3-BNC(M) GS-PRO .
- 12G SDI Micro BNC-BNC (F) (black) 0,5 метра кабель (черный) GS-PRO — редкий кабель-переходник для подключения к разъему micro-BNC с одной стороны и к обычному BNC-BNC кабелю с другой.
Такой кабель-переходник используется, например, для подключения к монитор-рекордерами Video Assist 5” 3G и Video Assist 5” 12G HDR. А к переходнику уже подключаются кабели нужной длины с обычными «большими» BNC-разъемами для SDI (SDI BNC-BNC кабели GS-PRO).
Буква «F» в маркировке BNC(F) обозначает разъем BNC мама, от слова female (не путать с father!).
- 12G SDI Micro BNC-BNC (M) (black) 0,5 метра кабель (черный) GS-PRO — это довольно редкий кабель (не переходник) для соединения оборудования с micro-BNC разъемами и оборудования с обычными BNC-разъемами.
Например, одним концом этот кабель втыкается в монитор-рекордер Blackmagic Video Assist 5” 3G или Video Assist 5” 12G HDR, а вторым концом в камеру с SDI выходом.
Буква «M» в маркировке BNC(M) обозначает разъем BNC папа, от слова male (не путать с mother!)
