Что такое монтажная панель в щите

монтажная панель

В индустриальной среде повсеместно используются электрические шкафы, назначением которых является:

• надёжный монтаж электротехнического и электронного оборудования;
• защита дорогостоящей техники от негативных факторов – попадания пыли, грязи, брызг;
• предотвращение несчастных случаев в результате неосторожного касания токопроводящих элементов;
• контроль доступа;
• при необходимости – создание корректного микроклимата за счёт использования вентиляторов.

Перечень оборудования, устанавливаемого внутри электрических шкафов, определяется производственной необходимостью. Это могут быть автоматические выключатели, реле, контроллеры, счётчики, рубильники, модули системы автоматизации промышленных процессов, бескорпусные электронные устройства и пр. Чтобы надёжно зафиксировать все приборы внутри шкафа, используется монтажная панель, представляющая собой лист оцинкованной стали с подогнутыми под прямым углом кромками.

Монтаж комплекта оборудования

Панель фиксируется с помощью крепёжных изделий на нужной глубине шкафа, легко монтируется и демонтируется. Монтаж электротехнических изделий и электронных приборов на монтажной панели для шкафа осуществляется путём разметки, сверления отверстий под монтажные точки с последующей фиксацией оборудования на своих позициях с помощью штатного крепежа. Плита с зафиксированными изделиями устанавливается в шкаф и закрепляется на нужной глубине.

Чтобы избавить монтажников от утомительной процедуры разметки и сверловки монтажных отверстий, можно использовать перфорированную монтажную панель , по всей поверхности которой набиты просечки, позволяющие зафиксировать разные приборы с помощью болтов, длинных винтов и гаек с шайбами, резьбовыдавливающих винтов.

Чтобы создать электрический шкаф, обслуживаемый с двух сторон, можно использовать две панели одинаковых размеров, которые внутри устанавливаются почти вплотную друг к другу или на любом ином расстоянии. Современные шкафы имеют рейки с готовыми монтажными отверстиями вдоль всей длины, идущими с шагом 25-30 мм, что позволяет выбирать любое удобное положение панелей.

Электрические щиты

Электрический щит – это ещё один вид распределительного оборудования, который нашёл широчайшее применение в индустриальной среде и коммунальном хозяйстве. Металлический бокс предназначен для монтажа следующих изделий:

1. Выключатели.
2. Рубильники.
3. Счётчики электроэнергии.
4. Предохранители и автоматы защиты.

В зависимости от типа бокса установка оборудования производится на DIN-рейки или монтажную панель для щита . Для улучшения микроклимата внутри бокса, при монтаже сложного электронного оборудования используются фальш панели для электрощитов , закрывающие пустующие слоты. Делается это с целью обеспечения равномерной циркуляции воздушных масс. Если образовавшиеся пустоты внутри щита не закрыть, горячий воздух от работающей аппаратуры может циркулировать по сложной траектории или двигаться очень медленно, что пагубно сказывается на эксплуатационном ресурсе техники.

Производители предлагают широкий ассортимент металлических боксов и монтажных панелей для щита отдельно . Установку устройств автоматики, счётчиков и автоматических выключателей можно производить либо прямо на поверхность панели, либо прикрутить DIN-рейки и монтировать аппаратуру на них.

Щиты с монтажной панелью: ЩМП

Щиты с монтажной панелью ЩМП представляют собой электроустановочные изделия, обеспечивающие защиту электрооборудования и оперативный доступ для технического обслуживания. Они состоят из монтажной панели, двери, замка и корпуса, предоставляя надежное место для размещения компонентов электрических систем.

Качественные щиты ЩМП соответствуют высоким стандартам и нормам безопасности. Это гарантирует надежную защиту от различных видов неполадок, соблюдение электробезопасности и долгий срок службы электроустановок.

Типы ЩМП

• Щиты для промышленного использования

Особые материалы: Промышленные щиты обладают прочной конструкцией и могут быть изготовлены из металла или пластика в зависимости от условий эксплуатации. Они предназначены для высоких нагрузок и обеспечивают надежную защиту в сложных промышленных условиях.

• Щиты для домашнего использования

Дизайн и функциональность: Домашние щиты имеют эстетичный дизайн и легко интегрируются в интерьер помещения. Они обеспечивают простоту монтажа и удобство использования для домашней электросистемы.

• Универсальные щиты

Гибкость и модульная конструкция: Универсальные щиты предоставляют гибкость применения в различных условиях. Их модульная конструкция позволяет изменять конфигурацию в зависимости от потребностей.

Характеристики ЩМП

Материалы и прочность:

• Металлический крепеж или пластиковый крепеж: Выбор между металлическим и пластиковым крепежом зависит от требований к прочности и условий эксплуатации.
• Устойчивость к внешним воздействиям: Качественные щиты обладают высокой устойчивостью к воздействию внешних факторов, таких как влага, коррозия, тепловые изменения и ультрафиолет.

Габариты и размеры:

• Различные размеры для разных потребностей: Разнообразие размеров щитов позволяет выбирать оптимальный вариант в зависимости от объема электрооборудования.
• Удобство монтажа и установки: Инновационные решения в конструкции обеспечивают легкий монтаж и удобство в установке щитов с монтажной панелью ЩМП.

Системы безопасности:

• Замки и механизмы защиты: Современные системы безопасности, такие как защитные замки и интеграция с системами мониторинга, обеспечивают дополнительный уровень защиты.

Применение ЩМП в различных сферах

• Строительство Строительные и Производственные Объекты: Щиты с монтажной панелью ЩМП широко применяются в строительстве и производственных объектах, обеспечивая безопасность и эффективность электроустановок.

• Промышленность Особенности Применения в Промышленных Условиях: В промышленности, где надежность критична, щиты ЩМП обеспечивают стабильную и безопасную работу электрооборудования.

• Домашнее Использование Безопасное Распределение Электроэнергии: В домашних условиях щиты создают систему безопасного распределения электроэнергии, обеспечивая уют и безопасность.

Выбор правильного типа и характеристик щитов с монтажной панелью ЩМП является важным шагом для обеспечения стабильности, безопасности и эффективности электрооборудования. Тщательное изучение различных видов и их применения поможет сделать осознанный выбор в соответствии с требованиями конкретного проекта. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию и сделать заказ.

Корпус ЩМП

Распределительный щит с монтажной панелью или коротко, — ЩМП настолько распространённое изделие, что рассказывать опытному электромонтажнику о том, зачем он нужен, не имеет смысла. Другое дело его корпус. Корпус ЩМП, его габариты, степень защиты, климатическое исполнение определяет назначение распределительного щита, влияет на удобство в эксплуатации и максимальный срок службы размещённого в нём оборудования. Поэтому, до того как примите решение узнать цены и купить корпус ЩМП будет не лишне ознакомиться с его описанием и особенностями конструкции.

Металлический корпус ЩМП в приоритете.

Огромное количество предложений корпусов, в различных вариантах исполнения, как то из пластика или металла, существует сегодня на рынке. Можно долго говорить о достоинствах одного исполнения перед другим, но одно будет бесспорно: металлический корпус ЩМП прочнее. И соответственно, его использование для изготовления распределительного щита, размещаемого на производствах приоритетнее.

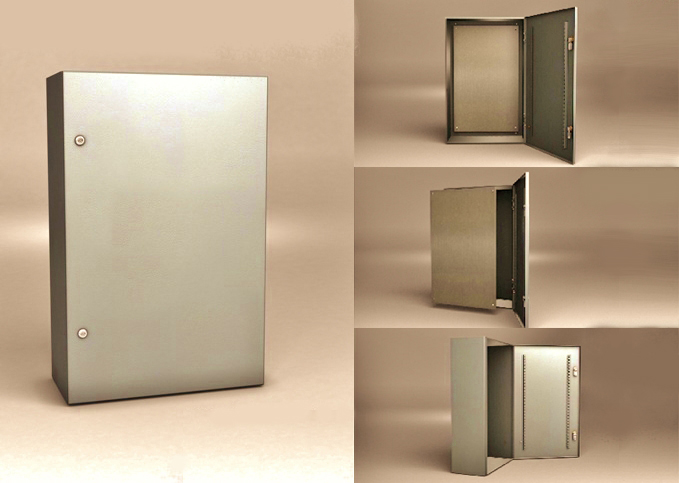

Прочный и долговечный металлический корпус ЩМП представляет собой цельносварной ящик с дверцей, закрывающейся на замок. Металлический корпус ЩМП специально разрабатывался для эксплуатации в условиях промышленного производства и неблагоприятных погодных условиях, которые могут нарушить работоспособность внутренней аппаратуры, при установке ЩПМ на открытых пространствах.

В итоге, сегодня, мы предлагаем металлический корпус ЩМП обладающий высокой надежностью и многофункциональностью. Качественное полимерное покрытие предохраняет корпус от внешних воздействий агрессивных сред и создаёт стабильную защиту от коррозии. Благодаря особенностям конструкции, установленные в герметичный металлический корпус ЩМП, приборы и комплектующие работают значительно дольше, обеспечивая бесперебойную работу Вашего электрооборудования.

Формула ЩМП: щит плюс монтажная панель.

Применять металлический корпус ЩМП возможно для сборки огромного диапазона разнообразных электрических щитов: силовых и осветительных, управления и автоматики. Металлический корпус щита ЩМП настолько удобен, что за короткое время Вы сможете произвести монтаж, как модульных аппаратов, так и устройств с обычным креплением, без каких-либо ограничений. Просто выберете необходимый габарит корпуса, для размещения Вашей схемы и начинайте монтаж!

Наша формула ЩМП: щит плюс монтажная панель! Снимите монтажную панель и закрепляйте на ней электрооборудование в удобном положении и оборудованном для сборки месте. Попробуйте! Многие электромонтажники уже оценили это преимущество.

После сборки схемы, установите монтажную панель с установленным оборудованием, обратно внутрь щита и подключите щит в работу.

Съёмная, оцинкованная монтажная панель не единственный плюс! Мы предлагаем корпус ЩМП, который включает:
— Улучшенную защиту от неблагоприятных воздействий окружающей среды;
— Перфорированный профиль на двери, для крепления сигнальных приборов;
— Защитную обойму, исключающую попадание внутрь пыли и брызг воды;
— Пылевлагонепроницаемый замок;
— Повышенный класс электробезопасности;
— Качественную порошковую покраску;
— Высокую стойкость к коррозии;

Корпус металлический ЩМП цена.

Купить корпус металлический ЩМП цена которого будет минимальной задача не из лёгких. Просматривая массы предложений производителей металлических корпусов ЩМП, можно запутаться в нюансах, габаритах, забыть цены просмотренных изделий. Но такого не случится на нашем сайте! Для удобства выбора, мы собрали корпуса ЩМП в одном прайс-листе. И теперь, у Вас есть возможность выбрать габариты и сравнить цены корпусов ЩМП в разделе ПРАЙС. Предлагаем ознакомиться с нашим ассортиментом.

Что значит щит с монтажной панелью

Щиты ЩМП, навесные с монтажной панелью, описание, расшифровка.

Корпуса ЩМП спользуются для сборки разнообразных электрощитов: силовых, управления, автоматики.Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.Сварной металлический Щит со съемной панелью. Дверца Щита запирается на замок. Ключ замка имеет единый секрет. Щиты бывают влагозащищенные IP54, и обычного исполнения IP30. Щиты со степенью защиты IP54 имеют на дверце уплотнение из двухкомпонентного герметика и пыле-влагонепроницаемый замок.

Расшифровка обозначений

ЩМП-1-0 36 УХЛ3 IP31
ЩМП – щит с монтажной панелью
1 – габарит корпуса (В-Ш)
0 – модификация
3 – тип покрытия
3 – ЭПК/шагрень
5 – ЭПК/глянец
7 – ППК/шагрень
9 – ППК/глянец
6 – цвет краски
4 – RAL 7032 n
6 – RAL 7035 n
УХЛ3 – климатическое исполнение по ГОСТ 15150
IP 31 – степень защиты по ГОСТ 14254

ЩМП-2.3.1 0 36 УХЛ3 IP31
ЩМП – щит с монтажной панелью
2.3.1. – габариты В-Ш-Г мм
Высота – 2 – 250 мм
3 – 300 мм
4 – 400 мм
6 – 600 мм
16 – 1600 мм (без цоколя)
Ширина – 2 – 210 мм
3 – 300 мм
4 – 400 мм
6 – 600 мм
8 – 800 мм
Глубина – 1 – 150 мм
2 – 250 мм
4 – 400 мм
0 – номер модификации
3 – тип покрытия
3 – ЭПК/шагрень
5 – ЭПК/глянец
7 – ППК/шагрень
9 – ППК/глянец
6 – цвет краски
6 – RAL 7035 n
4 – RAL 7032 n
УХЛ3 – климатическое исполнение по ГОСТ 15150r69
IP31 – степень защиты по ГОСТ 14254

Типы и характеристики щитов с монтажной панелью ЩМП

При конструировании электроустановок, обслуживающих интересы производства и ЖКХ, часто применяются щиты с монтажными панелями. Этот вид электрооборудования отличается повышенным уровнем защиты и простотой в обслуживании. Внутри шкафов может размещаться как оборудование модельного типа, так и которое рассчитано для размещения на монтажной панели.

Типы и характеристики щитов с монтажной панелью

Оборудование отличается надежностью и повышенным уровнем защиты. Среди особенностей конструкции ЩМП:

• для модели IPS4 корпус имеет многогранный защитный желоб. Это полностью исключает проникновение внутрь грязи и пыли, оборудование может устанавливаться на открытом пространстве;
• уплотнение, выполненное из вспененного полиуретана, повышает уровень безопасности;
• в определенных моделях предусмотрена возможность снимать заднюю стеку, это делает обслуживание оборудования комфортным и удобным;
• в этих же моделях задняя стенка снабжена ножами, она легко устанавливается и крепится.

Существует деление щитов о метод их установки. Выделяются следующие категории:

• щиты, выполненные в навесном или напольном варианте;
• ЩМП, предназначенные для крепления к стене, их задняя панель имеет габариты до 1600 мм;
• щиты габаритами 1600 мм и 1800 мм, они снабжены цоколем.

Также предусмотрено несколько степеней защиты электроборудования, а именно IP31 У3, IP54 У2, IP65.

Сфера применения щитов с монтажной панелью

Оборудование применяется для сборки электрощитов различного типа. Оно востребовано при монтаже:

• распределительных шкафов управления;
• конструкций, предназначенных для управления электродвигателями на производстве;
• щитов, на которых располагаются счетчики учета количества потребленной электроэнергии.

Цена щитов с монтажной панелью сравнительно невысока, при этом он отличается выгодными особенностями.

Монтажные щиты – особенности конструкции и назначение

Основное отличие монтажных щитов состоит в неразборном сварном корпусе шкафа. В базовой комплектации данное изделие оснащено монтажной панелью, что определяет предназначение и сферу применения монтажных щитов. Купить монтажный щит ШМП можно в специализированных магазинах или напрямую от производителя.

Конструкция монтажных щитов

Как правило, материалом исполнения данного типа изделий является металл с антикоррозийным специальным покрытием. Дверца должна плотно прилегать к корпусу, для чего дополнительно встраивается герметичный замок. Еще один важный элемент конструкции – это рейка заземления.

Благодаря двойной защите корпуса от коррозийных процессов, монтажные щиты с одинаковым успехом могут эксплуатироваться внутри помещений или снаружи.

Для придания изделию эстетического внешнего вида, а также для защиты материала исполнения от коррозии, в производственных условиях корпус покрывается порошковой краской. Такое покрытие надежно защищает корпус монтажного щита от царапин и возможных последствий неосторожного обращения.

Область применения и особенности монтажа

Производитель в комплекте с монтажным щитом поставляет кронштейны, если изделие предполагает настенный монтаж. В таком случае подвод кабеля осуществляется через специальные отверстия в нижней панели щита.

На базе монтажного щита специалисты могут собирать разные комплекты оборудования, в том числе:

• вводно-распределительные устройства;
• системы автоматизации и управления технологическими и прочими процессами;
• щиты сигнализации;
• силовые установки и так далее.

Монтажные щиты данного типа могут использоваться для размещения различного электрооборудования на производственных предприятиях, в коммерческих зданиях, на строительных объектах, в жилых домах и отдельных помещениях. Поставляются монтажные щиты в готовом для установки оборудования виде, не требуют сборки. Комплектация производителя, как правило, включает сам щит с монтажной панелью, выполненный из металла или специального пластика, элементы заземления, комплекты крепежей для монтажа, предупреждающую наклейку.

Как выбрать монтажный щит?

В процессе выбора монтажного щита учитываются следующие моменты:

• возможные способы установки;
• предполагаемое использование и количество оборудования для размещения внутри корпуса;
• требования к материалу исполнения изделия;
• параметры корпуса и монтажной панели, в том числе толщина материала;
• количество входов и выходов, а также их диаметр.

Нередко важным критерием выбора становится внешний вид монтажного щита, что особенно актуально при установке внутри помещений.

Щиты с монтажной панелью ЩМП.

Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения. Сварной металлический корпус со съемной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. Корпуса со степенью защиты IP54, имеют на дверце уплотнение из двухкомпонентного герметика и пыле- влагонепроницаемый замок.

Преимущества.

• Повышенная антикоррозийная стойкость
• Высококачественное наружное покрытие
• Единый секрет замка
• Набор дополнительных аксессуаров
• Высокая технологичность и простота сборки
• Удобство монтажа
• Несколько цветов покраски
• Высокий уровень электробезопасности
• Сертификат качества

Технические характеристики.

• Вид установки: навесной, напольный
• Толщина металла: 1,0-1,5 мм.
• Номинальный ток: до 630А.
• Тип покрытия: порошковая шагрень.
• Цвет: RAL 7035, RAL 7032
• Степень защиты: Навесных: IP 31, IP 54
• Угол открытия двери: 105°
• Тип применяемых аппаратов: любой

Расшифровка обозначений.

ЩМП-1-0 36 УХЛ3 IP31
ЩМП – Щит с монтажной панелью
1 – габарит корпуса (ВхШ)
0 – глубина корпуса (Г)
0 – 220 мм.
1 – 150 мм.
3 – тип покрытия
3 – ЭПК/шагрень 5 – ЭПК/глянец 7 – ППК/шагрень 9 – ППК/глянец 6 – цвет краски 4 – RAL 7032 n 6 – RAL 7035 n УХЛ3 – климатическое исполнение по ГОСТ 15150-69 IP 31 – степень защиты по ГОСТ 14254-96

ЩМП-2.3.1-0 36 УХЛ3 IP31 ЩМП – щит с монтажной панелью 2.3.1. – габариты ВхШхГ мм. Высота – 2 – 250 мм 3 – 300 мм 4 – 400 мм 6 – 600 мм 16 – 1600 мм (без цоколя) Ширина – 2 – 210 мм 3 – 300 мм 4 – 400 мм 6 – 600 мм 8 – 800 мм Глубина – 1 – 150 мм 2 – 250 мм 4 – 400 мм 0 – номер модификации 3 – тип покрытия 3 – ЭПК/шагрень 5 – ЭПК/глянец 7 – ППК/шагрень 9 – ППК/глянец 6 – цвет краски 6 – RAL 7035 n 4 – RAL 7032 n УХЛ3 – климатическое исполнение по ГОСТ 15150-69 IP31 – степень защиты по ГОСТ 14254-96
