Из чего состоит домофонная система

Что внутри домофона? Изучаем устройство и схему подключения

Домофоны являются одной из разновидностей систем контроля доступа. Люди старшего поколения могли впервые увидеть домофоны в иностранных фильмах 70-х годов. Герои картин подходили к подъездам домов, выбирали кнопку с фамилией нужного им человека, нажимали ее, разговаривали с жильцом. По его разрешению входная дверь открывалась, и люди заходили внутрь здания. В 90-е год зарубежная диковинка превратилась в привычный атрибут нашей жизни. Сначала многоквартирные дома, а затем частные домовладения стали оснащаться домофонными системами. Применение домофонов увеличило уровень безопасности граждан.

В этом материале мы постараемся познакомить читателя с устройством домофонов, принципом действия и назначением его основных узлов.

Назначение домофона

Как уже упоминалось в начале этого материала, домофоны используются для ограничения доступа нежелательных лиц на определенную территорию. В случае многопользовательских систем это подъезды многоквартирных жилых домов. Однопользовательские (малопользовательские) системы обычно ограничивают доступ на территорию частных домовладений.

Для того чтобы попасть на «охраняемую» домофоном территорию человек должен пройти процедуру идентификации. Идентификация может выполняться с помощью:

• распознавания голоса в процессе переговоров по устройству голосовой связи (в последние годы видеодомофонные системы позволяют идентифицировать людей визуально);
• с помощью индивидуального электронного ключа;
• путем набора секретного кода на цифровой клавиатуре.

В первом случае решение о предоставлении доступа принимает пользователь домофонной системы. В остальных случаях процедура идентификации выполняется микропроцессорным устройством.

Основные узлы домофонных систем

Многопользовательские домофонные системы состоят из нескольких основных узлов. Типичная схема домофона состоит из:

• блока вызова;
• блока питания;
• электрического замка;
• блока коммутации;
• абонентских переговорных трубок.

На рисунке приведена блок-схема домофона многоквартирного дома с координатным коммутатором.

Ниже мы подробно ознакомимся с устройством всех элементов домофоноой системы.

Электрический замок

В современных многопользовательских домофонных системах применяются два вида электрических замков:

• электромеханические;
• электромагнитные.

В электромеханических замках ригель (засов) запирающего устройства удерживается в состоянии «закрыто» когда на катушку встроенного электромагнита подается питающее напряжение. При снятии напряжения ригель выходит из запорной планки под действием возвратной пружины.

Электромагнитные замки запирают двери под действием магнитного поля.

В дверную раму встраивается катушка мощного электромагнита установленная на часть разомкнутого магнитопровода. Вторая часть магнитопровода монтируется на двери. В момент, когда дверь подходит вплотную к дверной раме, половинки магнитопровода под действием магнитного поля притягиваются друг к другу. При «замыкании» магнитопровода дверь удерживается в запертом состоянии. Чтобы преодолеть сопротивление электромагнита требуется усилие, которое обычный человек без дополнительных средств создать не в состоянии.

Из приведенного описания замков многопользовательских систем понятно, что при исчезновении питающего напряжения они автоматически открываются. Такое устройство замков делает домофонные системы уязвимыми, но оно продиктовано требованиями пожарной безопасности.

Что касается замков индивидуальных домофонов, то они открываются с помощью электромагнита при подаче питающего напряжения. Схема подключения электромеханического замка приведена на рисунке.

Для того чтобы входные двери с электрическими замками могли автоматически запираться, их оборудуют дверным доводчиками.

Блок питания

Блоки питания домофонов вырабатывают питающие напряжения для всех элементов домофонных систем. Каких-то особенных требований, кроме надежности к блокам питания не предъявляется. Для увеличения надежности функционирования домофонов блоки питания можно дополнить блоками бесперебойного питания. Использование «бесперебойников» позволит продолжить работу домофона при перебоях в электроснабжении.

Блок вызова

Блок вызова является «мозгом» домофонной системы. Обычно вызывной блок состоит из:

• цифровой клавиатуры;
• дисплея отражающего набранные на клавиатуре цифры;
• элементов дуплексной громкой связи (динамик, микрофон);
• считывателя кодов электронных ключей;
• кнопки отрывания двери изнутри помещения.

В зависимости от типа домофонной системы и алгоритма ее работы, при наборе комбинации цифр на цифровой клавиатуре можно ввести код доступа или вызвать абонента одной из квартир. При наличии дисплея на нем будет отображаться вводимая цифровая последовательность.

Следует заметить, что применение секретного кода в современных домофонах практически не используется.

Новейшие домофонные системы открываются при помощи индивидуальных электронных ключей (чипов). В чипах ключей хранится уникальный код, который считывается специальным считывателем. Прочитанный код анализируется микроконтроллером блока вызова. Если введенный код соответствует коду «зашитому» в блок вызова, микроконтроллер выдаст сигнал на открытие двери.

Помимо функции идентификации с помощью ключа, блок вызова выполняет функцию управления коммутацией устройств голосовой связи. При наборе номера квартиры включаются динамик и микрофон, формируются управляющие сигналы для блока коммутации. Блок коммутации передает сигнал вызова на абонентскую трубку. В случае поднятия абонентской трубки у вызывающего лица появляется возможность вести разговор с людьми находящимися в квартире. Домофоны обеспечивают дуплексную (двустороннюю) голосовую связь между устройством вызова и абонентским аппаратом.

Если на абонентской стороне будет нажата кнопка «открыть», разрешающий сигнал через коммутатор поступит на блок вызова. Микропроцессорная система отключит питание электромагнита замка и входная дверь откроется. Так же дверь откроется и при нажатии кнопки открывания изнутри помещения.

Блок коммутации

С помощью коммутационного блока происходит телефонное соединение между блоком вызова и абонентским аппаратом. В современных домофонных системах в основном применяются блоки коммутации координатного типа. Работа прибора происходит по следующему алгоритму. Блок коммутации принимает от разговорного блока последовательность управляющих сигналов кодирующих номер квартирного приемного устройства (трубки).

В зависимости от номера квартиры, выбираются два провода, которые соединяют абонентский аппарат с разговорной частью вызывного устройства. Не вдаваясь в подробности можно сказать, что при координатном способе коммутации для соединения 99 квартирных трубок требуется всего 20 проводов.

Устройство квартирное переговорное (трубка)

Квартирная домофонная трубка мало чем отличается от трубок обычных телефонных аппаратов. С ее помощью можно вести разговор с человеком, позвонившим в квартиру и открыть входную дверь.

В корпус трубки встраивается микрофон с транзисторным усилителем, динамик который в зависимости от положения трубки служит телефонным капчулем или зуммером вызова. На корпусе аппарата устанавливается светодиод индицирующий наличие линии.

Открытие двери из квартиры абонента происходит следующим образом. При нажатии кнопки «открыть» на корпусе квартирного переговорного устройства, происходит изменение сопротивления телефонной линии. Изменение сопротивления линии воспринимается микропроцессорным устройством как сигнал «открыть».

Принципиальная схема трубки домофона

При подключении переговорных трубок необходимо соблюдать полярность.

Виды домофонных кодовых ключей и принцип их работы

Домофонные кодовые ключи можно условно разделить на два типа: контактные и бесконтактные. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Внутрь такого ключа впаивался резистор определенного номинала. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.

Если падение укладывалось в заданные параметры – дверь открывалась. Изготовить такой ключ могла не только фирма обслуживающая домофон, но и любой человек, имеющий базовые знания электротехники. Поэтому на смену аналоговым ключам быстро пришли чипы, передающие последовательный двоичный код. У таких ключей количество возможных комбинаций определяется числом передаваемых двоичных разрядов.

Цифровые ключи контактного типа могут быть изготовлены на основе чипов разных фирм. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. В зависимости от модели микрочипа, ключи имеют разный объем памяти и позволяют получить разное количество числовых комбинаций.

В последнее время многие домофоны комплектуются бесконтактными считывающими устройствами. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу. Устройства связываются между собой на частотах в несколько десятков или сотен килогерц. Радиус действия такой «радиоаппаратуры» не превышает нескольких сантиметров. Поэтому возможность перехвата радиообмена является маловероятной.

Наиболее распространенные модели

В нашей стране оборудование для домофонных систем поставляет несколько крупных компаний. Среди них можно выделить таких производителей как ООО Метаком, группу компаний VIZIN (Визит). Обе компании предлагают комплексные решения по организации систем контроля удаленного доступа (СКУД). Обе фирмы представляют широкий ассортимент домофонного оборудования.

На основе предлагаемых элементов можно создать малопользовательские и многопользовательские домофонные системы любой конфигурации. Продукцию компаний отличает высокий уровень качества и инженерной проработки. Оборудование может функционировать в сложных погодных условиях нашей страны. Антивандальное исполнение обеспечивает высокую стойкость изделий.

Заключение

В этом материале мы постарались подробно рассказать о многопользовательских СКУД, способах их построения и устройстве отдельных элементов. В последнее время люди стали активно применять малопользовательские домофоны в частных домовладениях. При этом предпочтение часто отдается видеодомофонам. Использование IP камер расширяет возможности систем контроля и увеличивает уровень безопасности граждан.

Как проходит установка домофона в подъезде многоквартирного дома?

Для установки домофона в подъезде многоквартирного дома нужно обладать знаниями электроники, навыками в электромонтаже и пониманием принципа работы устройства. Отметим, что если некоторые работы любой технически грамотный человек способен выполнить своими руками, то для монтажа и подключения, например, контроллера или блока коммутации желательно обладать ещё и специализированными знаниями. Кроме того, для таких действий необходимо согласование с управляющей компанией и жильцами.

Что потребуется?

• Основные этапы установки домофона
• Установка внешней панели;
• Прокладка кабеля;
• Установка внутреннего устройства;
• Подключение внутренней трубки к общему кабелю;
• Монтаж и подключение электромагнитного или другого замка;
• Запуск домофона.

Необходимые инструменты и комплектующие

• Домофон;
• Провод;
• Отвертки;
• Пассатижи;
• Уровень;
• Дрель;
• Зубило;
• Шпаклевка;
• Экранированная «витая пара»;
• Провод с гофрированной трубкой;
• Шуруповерт.

Как устроен домофон. Его модули

Вызывная панель. Устроена снаружи подъезда, оснащена набором кнопок для соединения с квартирой, считывателем ключей и дополнительной панелью.

Трубка. Для того чтобы пользователь мог ответить гостю и впустить его. Находится в квартире и подключена к общей замыкающей системе.

Замок. Представлен в двух вариантах: электромагнитный и с металлической задвижкой. По уровню безопасности электромагнитный является более надежным. Такие замки срабатывают автоматически и замыкают дверь после закрытия.

Модуль коммутатора. Используется для передачи сигнала от вызывной панели в квартиру.

Кнопка «Выход». Расположена с внутренней стороны подъезда, работает от нажатия пальцем.

При монтаже устройства используются только высококачественные провода. Если предполагаемая длина провода не будет превышать 50 м, используйте кабель с сечением 0.6-1.0мм. При длине более 50 м подойдет сечение 1.5 мм. Подробнее об устройстве и принципе действия домофона читайте здесь.

Этапы монтажа и схемы подключения+

Кнопка выхода и вызывной панели

Перед началом работ позаботьтесь о безопасности и отключите электропитание. Домофон может получать электроэнергию двумя способами: от трансформатора или подключается к розетке с помощью силового кабеля.

Приступаем к установке внешней панели. Если панель накладная. Для начала делаем разметку, где будет находиться устройство. Оптимальная высота 150-160 см. По намеченным точкам сверлим отверстия для крепления. Можно крепить шурупами, но если стена бетонная сначала ставим дюбеля и крепим устройство.

Для встраиваемых устройств нужно сделать штробы. Также делаем разметку и с помощью зубила вырезаем штробы. Важно учитывать не только размер коробки но и проводов в гофрированной трубке. Затем фиксируем коробку цементом и протягиваем в штробу гофрированную трубку, ее фиксируем гвоздями.

Приводим штробу в эстетический вид шпаклевкой и аккуратно достаем гвозди. Обрезаем провода до нужной длины, они должны быть на 20-25 см снаружи, подсоединяем к панели.

Фиксируем панель на коробку устройства.

Установка кнопки выхода и считывателя кода. Соедините замок, блок питания, кнопку выхода как показано в инструкции. Устройства в зависимости от выбранной модели и фирмы могут отличаться.

Блок коммутации и питания

Эти блоки – сердце всей домофонной системы. Обеспечивают подачу сигнала к нужной квартире, а также стабильное энергоснабжение электромагнитов замков и связи.

Электромагнитный замок

Необходим только если дверь деревянная. Металлические двери изготавливаются в комплекте с замком. Подробно об устройстве и принципах подключения электромагнитных и электромеханических замков читайте в этой статье.

Трубка

Также делаем разметку, где будет находиться устройство. Примерно 150 см от пола. Учитываем, что провода нужно тянуть из подъезда. И рассчитываем где удобно будет расположить трубку. Определяем на стене точное место для расположения гофрированных трубок.

С учетом толщины гофрированных трубоку делаем штробы. Заводим и фиксируем трубку в штробе и приводим в эстетический вид, при помощи цемента и шпаклевки.

Отмечаем на стене места для крепления самой трубки. Делаем отверстия под дюбеля.

Саморезами фиксируем подставку от трубки. Соединяем провода трубки и из гофрированной трубы, согласно инструкции. Далее фиксируем устройство винтами.

Кабели

Существует два вида установки подключения.

• Координатно – матричный. При таком соединении с главной панелью на каждую квартиру тянется отдельный кабель.
• Цифровой. в этом случае используется один, главный провод на весь подъезд и к каждой квартире от него идет собственная линия.

Этот этап работы считается самым трудозатратным. Но для желающих сэкономить свои кровные, это выход.

Для начала необходимо найти главный провод от входной двери. Затем нужно его удлинить и подключить к самому домофону при помощи экранированной «витой пары».

Соблюдайте меры безопасности, отключите на время работ электропитание.

Для того, чтобы его проложить к нужному этажу необходимо пробить электродрелью специальные каналы, по диаметру, чуть больше, кабеля. Профессионалы рекомендуют сделать монтаж в пластиковые каналы. Для обеспечения целостности кабеля его размещают в гофрированной трубке.

При монтаже нужно следить, чтобы кабель не провисал и нигде не было заломов. Не рекомендуется прокладывать провод вблизи силового кабеля.

Подключение

Трубки бывают цифровыми и аналоговыми. Подробнее о видах домофонов смотрите здесь.

Для подсоединения трубки к домофону по цифровому принципу необходимо перепрограммировать саму трубку.

Для этого трубку потребуется разобрать. Понадобятся провода к электросети и перемычки с цифрами, они находятся в верхнем правом углу. Затем идет тонкая работа программирования. При помощи перемычек необходимо создать нужный номер квартиры. Для этого нужно замкнуть номера с разными цифровыми значениями, чтобы в сумме они дали номер квартиры, к примеру нужна 47 квартира, замыкаем 42, 4,1.

После этой процедуры подключаем питание 220В. А сам кабель прокладываем к домофону или щитку в подъезде.

Обычно такой кабель узнать просто, к нему идут такие провода как ваш, с других квартир. Важно не перепутать полярность, иначе все не будет функционировать.

Для подключения по аналоговому принципу используется координатно матричная система.

Хоть система и несколько устарела, она меньше ломается и считается более надежной. Адекватно ставить аналоговую систему в доме с большим количеством квартир.

Схема представляет собой: вызывную панель и коммутатор. Панель расположена снаружи, коммутатор на первом этаже. Присоединяется трубка к коммутатору от двух проводов «витой пары».

Подключаем жилы к щитку. Для этого нужно найти маленький короб от которого идут кабеля в соответствии с количеством квартир на площадке. Внимательно разобрав к какой шине присоединяются другие провода, нужно подвести свои и подсоединить, соблюдая полярность. К единицам-минус, к десяткам-плюс.

Преимущество аналоговой системы в том, что можно подключить сразу несколько трубок. Для этого потребуется придумать новые номера квартир на каждую трубку.

Если после всех работ система не работает, она может быть перепрограммирована. Для устранения неполадок нужно вызывать специалиста. Не забудьте вернуть все как было, до вашего вмешательства.

Пусконаладочные работы

Все зависит от выбранной модели домофона. Поэтому необходимо строго следовать инструкции, которая прилагается. Особое внимание уделяется соединению проводов. Протестировать нужно заранее. Часто цвета проводов не совпадают, особенно если модель китайского производства.

Ошибки на данном уровне могут вывести устройство из строя. Лучше руководствоваться порядком разъемов, чем цветовыми маркерами.

Когда все подсоединено проверьте качество соединения, протестируйте. Если не получается, лучше обратиться к профессионалам, есть риск нарушить работу устройства полностью.

Стоимость монтажных работ

• В среднем по Российской Федерации стоимость будет составлять:
• Монтаж и подключение внешней вызывной панели – 1000 руб.
• Подключение и монтаж внутренней аудиотрубки – 500 руб.
• Установка электромагнитного замка – 3000 руб.
• Монтаж кнопки выхода – 400 руб.
• Подключение и монтаж блока питания внутреннего – 500 руб.
• Подключение и монтаж блока питания внешнего – 1000 руб.
• Пуско – наладочные работы от 5000 до 15000 руб.
• Кабельные работы 150 – 200 руб. за метр.

Полезное видео

Как самостоятельно подключиться к подъездному домофну «Cyfral». Для других марок порядок работы тот же.

Заключение

Самостоятельная установка домофона дело хлопотное. Если нет необходимых навыков и образования, лучше доверить дело мастерам. По стоимости выходит дороже, но будет гарантия бесперебойной работы и обслуживания. Для собственной безопасности выбирайте устройства проверенных производителей и пользуйтесь услугами специалистов, которые себя положительно зарекомендовали.

Полный обзор домофонных систем

Замочные скважины для домофонных дверей совсем не подходят, потому что быстро засоряются и перестают работать, могут деформироваться и перфорироваться, и нуждаются в постоянной смазке и другом обслуживании. Если такие модели замков где-то еще и остались, то они обязательно сменяются на более новейшие. В большинстве случаев домофоны оборудованы системой «Touch Memory», это когда небольшой чип-таблетка прилаживается к считывателю, и дверь открывается. В этом чипе используются множество кодов, которых может хватить на миллионы огромных городов, поэтому они не повторяются и чип почти нельзя подделать.

Но, тем не менее, у этой системы есть и недочеты. При помощи краски или электрошокера такой считыватель можно запросто испортить. Чип, которым открывается дверь, из-за перепадов температуры или попадания на него влаги может тоже перестать работать. В основном чипы поставляются из США и могут возникать перебой с их поставкой. Наши производители постепенно стали внедрять в производство свои модели чипов для бесконтактных замков.

Элeктpoмaгнитные зaмки

Основное преимущество и главная особенность электромагнитных замков является то, что их устройство не имеет подвижных частей, поэтому они являются очень устойчивыми к износу замка. Магнитное поле, которое находится в замке, держит дверь с огромной силой (200-1000 килограммов), и это не позволяет открыть дверь с помощью силы с наружной стороны, поэтому обеспечивает хорошую защиту двери. Но в основном магнитное поле имеет силу около 500 кг.

Однако при отказе работы системы или в другой неопределенной ситуации этот замок можно без проблем вышибить, сильно толкнув дверь изнутри, при использовании механического замка такая ситуация исключается полностью. Еще одним недостатком такого замка считается то, что для его работы необходимо постоянное электропитание, но из-за большого эффекта от применения домофонов этот недостаток можно практически не учитывать.

Пульт ответа для связи пoceтитeлей c aбoнeнтoм

В зависимости от желания пользователя этот пульт может монтироваться в квартире, а можно обойтись и без него. Существует большое количество моделей таких приборов, они могут отличаться между собой разными функциями, количеством трубок (их может быть несколько).

Чем сложнее и функциональней пульт, тем выше, естественно, его стоимость. Устанавливать это прибор тоже нелегкая работа и требует времени, независимо от модели.

Блoк для кoммутaции

Блоки коммутации монтируются в проемах электрических щитов. Они подсоединяются к общей линий подъезда. В цифровых домофонных системах можно применять на один блок коммутации разветвителя от 4 до 100 квартир.

Блoк питaния

Блоки питания работают в основном через трансформатор и составляют 12, 14, или 28 вольт. В зависимости от принципа работы домофонной системы определяется и величина рабочего напряжения. При использовании домофонов с инфракрасной клавиатурой применяются блоки питания в двадцать восемь вольт, так как эта система предусматривает беспрерывную работу фотоэлементов.

Тип кабеля, кoммутaция

В зависимости от того, какая установлена домофонная система, определяется, какой вид кабеля будет применяться. Обычно используют для функционирования домофона многожильный или двужильный кабель с виниловой изоляцией, потому что он лучше соответствует домофонным установкам, чем телефонный.

Стоимость и сложность подведения домофонных сетей рассчитываются для каждого подъезда отдельно.

Для этого нужно определить:

• сколько этажей в подъезде, в котором будет устанавливаться домофон,
• сколько абонентов,
• какой вид строения.

Потом определяется, какой тип домофона будет устанавливаться по желанию жильцов. Как только будет рассчитана сложность установки домофонной системы, необходимо будет рассчитать стоимость всех совершаемых работ, сформировать техническое задание.

Естественно, чем больше количество пользователей в подъезде, тем меньше затрат получится на оборудование и монтирование системы для каждого из этих пользователей. Организации, которые устанавливают домофонные системы, преследуют цель, как можно качественно и в более короткие сроки выполнить все необходимые работы, не нарушая никаких технических параметров, определяющих правильную работу всего оборудования и системы в целом.

Когда все необходимые работы выполнены в полной мере и в срок, все работает правильно, организация избегает постоянных и частых вызовов, требующих ликвидации неполадок, негативных отзывов по работе, неприятных нареканий. Работы по ремонту приходится выполнять только тогда, когда был зафиксирован случай вандализма.

В дальнейшем, когда все прекрасно работает, нет никаких перебоев в домофонной системе, организация, которая все устанавливала, приобретает превосходную репутацию в своем деле и привлекает клиентов.

Руководитель группы технической поддержки Максименко Игорь.

Отзывы о статье

Положительный отзыв
от Мылзенова Дарима Баировна, 11 Ноября 2020 г.

Доброе утро. Крайне информативная и занимательная статья.
Я открыл нереально много полезного здесь. Подборка материала раскрыта понятным и человеческим языком.
Но нашлись некоторые непонятые для понимания моменты.
Сообщите – каким образом можно с вами связаться, дабы обсудить вопросы, в частности которые для меня все же стали не понятными?

Как пользоваться домофоном

О чем речь? Пользоваться домофоном несложно, ведь обычно эти устройства оснащены интуитивно понятным интерфейсом. Однако есть более продвинутые модели, которые необходимо правильно подключить для доступности полного функционала.

На что обратить внимание? Также важно помнить о некоторых правилах эксплуатации домофона. Владельцу устройства стоит регулярно проверять подключение трубки, работоспособность ключей и состояние иных элементов.

1. Устройство и принцип работы домофона
2. Как пользоваться домофоном
3. Нюансы использования видеодомофона
4. Как пользоваться домофоном в нестандартных ситуациях

Устройство и принцип работы домофона

Чтобы понимать, как сделать так, чтобы не сломать что-то, нужно иметь общее представление о том устройстве, которым предполагается пользоваться. В случае с домофоном речь идет о следующих элементах и узлах:

1. вызывная панель;
2. блок питания;
3. коммутатор;
4. замок с электромеханическим приводом;
5. кнопка выхода;
6. трубки панелей.

Но и сами домофоны различаются по моделям и параметрам эксплуатации, от чего зависит их внутреннее устройство, а также функциональность:

• Индивидуальная конструкция. Такая модель лучше всего подходит для частного жилого дома. Вызывная панель обычно монтируется возле входной калитки (ворот). Но возможна и ситуация, когда вход в дом осуществляется непосредственно с улицы.
• Многоабонентская конструкция. Эта модель предназначается для домов с множеством отдельных квартир. Монтаж панели осуществляется на внешнюю стену перед входом в подъезд. Такая система намного дороже индивидуальной, но каждый житель подъезда при этом обязан приобрести электронный ключ (заплатить за установку домофона в своей квартире), так что сумма на каждого абонента в итоге выходит меньшая, чем при приобретении индивидуального устройства.

Получите бесплатно инструкцию по выбору подрядчика от Videoglaz:

Команда Videoglaz совместно с главным техническим экспертом компании подготовили файл, который поможет вам не ошибиться при выборе подрядчика для своего проекта.

“В самом начале работ часто возникает вопрос: Как быстро определить качество партнера или исполнителя по системам безопасности? Именно поэтому мы подготовили подробную инструкцию, в которой осветили основные пункты, благодаря которым вы сможете без проблем выбрать добросовестного подрядчика, сохранить бюджет и выполнить проект в срок.”

Скачивайте и используйте уже сегодня:

Валентин Белоусов
Руководитель отдела проектных решений

10 шагов, которые помогут выбрать добросовестного подрядчика

Поможет сохранить бюджет и уложиться в сроки проекта

Уже скачали 11 507

Домофоны также бывают:

• Цифровые. Соединение между различными блоками (узлами) домофона осуществляется с применением технологии уплотнения частоты тока, поэтому задействуется всего лишь один двужильный провод.
• Аналоговые. Каждая система в домофоне имеет свой канал связи с другими узлами (блоками). Помимо прочего, присутствует еще и коммутационный узел.

Последовательность действий при пользовании домофоном:

1. На панели вызова набирается комбинация клавиш, соответствующая номеру квартиры, и нажимается кнопка вызова.
2. В соответствующей квартире раздается звуковой сигнал. Кроме того, активируется видеопанель (если она предусмотрена конструкцией домофона) и хозяин квартиры начинает диалог с прибывшим гостем.
3. Когда хозяин убеждается, что пришел ожидаемый человек (или, по крайней мере, не злоумышленник), он нажимает на видеопанели кнопку открытия двери.
4. Блокировка двери снимается (благодаря наличию электромеханического замка).

Как пользоваться домофоном

Использование домофона, расположенного на улице

Как же должен вести себя гость, чтобы попасть в подъезд, не сломав узлов и элементов домофона:

• Во-первых, у условного гостя может быть в наличии электронный ключ, тогда дверь открывается с его помощью.
• Во-вторых, некоторые домофоны устроены так, что с помощью сигнала, посылаемого из квартиры, на таблетке устройства появляется код, набрав который можно попасть внутрь.
• В-третьих, роль ключа может играть карта, которую нужно приложить к считывателю кода, расположенному на панели вызовов.

Последовательность действий посетителя, у которого нет ключа:

1. Следует набрать номер квартиры на панели вызовов домофона. После чего либо нажать на кнопку вызова, либо просто подождать, пока устройство осуществит вызов самостоятельно. Обычно домофон всегда сопровождает требование гудками (на наружной панели).
2. Сигнал раздается и в квартире, в которую происходит дозвон.
3. Хозяева квартиры узнают, кто именно пришел, и на свое усмотрение нажимают (или не нажимают) кнопку открытия двери.
4. Если замок срабатывает, посетитель может открыть дверь.

При попытке открыть дверь магнитным ключом (особенно картой) дверь может не сработать, значит, карта размагнитилась. Это бывает при долгом хранении карточки рядом с приборами, интенсивно излучающими электромагнитные волны (например, с микроволновой печью), или же носят в одном кармане со связкой металлических ключей.

Как пользоваться домофоном из квартиры или дома

Как действовать, если вызов приходит на панель домофона в квартире:

1. Сигнал поступает на приемную панель (или видеопанель) онлайн, то есть без задержек. Наличие помех говорит о том, что следует проверить соединительные кабели.
2. После ответа хозяева решают, открывать дверь или нет.
3. Если принято решение впустить посетителя в подъезд, следует нажать на кнопку открытия двери.

Хозяевам также следует помнить о своевременном внесении абонентской платы, иначе связь с домофоном могут отключить за неуплату.

Выход из подъезда

Те, кто ни разу не сталкивался с системой открытия домофонных дверей, могут испытать трудности при применении электромеханического замка.

Между тем, здесь все очень просто:

1. Кнопка управления замком может располагаться либо на стене, либо непосредственно на двери.
2. Как правило, кнопка выделена подсветкой по контуру или окрашена флуоресцентной краской в ярко-красный цвет, чтобы ее можно было разглядеть даже в темноте.
3. Монтаж кнопки осуществляется на высоте примерно 1,3–1,4 м. Однако в некоторых случаях ее устанавливают и ниже (в расчете на детей, например).
4. Обычно после нажатия на кнопку срабатывает звуковой сигнал, оповещающий, что дверь разблокирована.

Нюансы использования видеодомофона

Как пользоваться умным домофоном? У домофона с функцией видеовызова всегда присутствует два главных узла: панель вызовов и видеопанель (абонентское устройство) в квартире. В качестве последней может выступать и переносной монитор, более того, под это дело можно приспособить даже подержанный смартфон или планшет – достаточно просто установить специализированное приложение.

Панель вызовов, напротив, из старых устройств собрана быть не может, хотя бы по соображениям вандалоустойчивости. Как правило, узел представляет собой металлическую пластину с расположенными на ней элементами (табло для высвечивания номера вызываемой квартиры, кнопочная панель, микрофон). Также, кроме устойчивости к повреждениям, от панели требуется еще стойкость к воздействию климатических факторов – она не должна выходить из строя из-за перепада температуры или повышенной влажности.

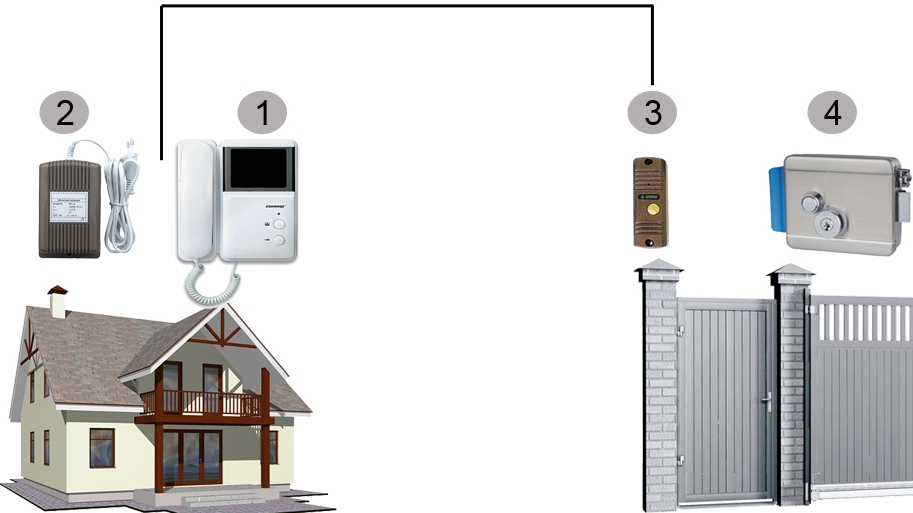

В любой домофонной системе присутствует замок электромеханического или электромагнитного типа. Для того чтобы связь с запором была беспроблемной, должны бесперебойно работать блок питания, коммутатор, система кабелей. Помимо камеры на панели вызовов с системой могут быть агрегированы дополнительные приборы наблюдения (камеры), датчики движения и прочие приборы сигнализации. Также надо отметить, что соединяться они могут:

• посредством собственного системного кабеля;
• беспроводным способом;
• через интернет-соединение (в этом случае на узлы устанавливаются модули Wi-Fi и усилители радиосигнала, если детали находятся на значительном удалении друг от друга).

Схема функционирования видеофона мало чем отличается от работы традиционного домофона:

• вызов осуществляется посетителем снизу посредством набора номера квартиры;
• вместе с сигналом вызова на видеопанель подается изображение с активированной камеры;
• хозяева квартиры отвечают на вызов, снимая трубку домофона;
• после установки голосовой связи собственники принимают решение, открывать дверь или нет, – в любом случае после нажатия на кнопку открытия двери или же обратного размещения трубки связь прерывается.

Некоторые модели домофонов могут также оснащаться датчиками движения. И если эти устройства фиксируют объекты в зоне видимости камеры, то автоматически начинают фото- или видеосъемку. Кроме того, домофонная система может оснащаться также и системой видеофиксации, подразумевающей автоматическую видео- или же фотосъемку, а также хранение данных материалов на специальном сервере. Впрочем, системой хранения можно оборудовать и имеющийся домофон, однако нужно помнить, что любое дополнение и настройка всегда в итоге обходятся дороже, чем изначальное воплощение более продвинутого проекта.

Для того чтобы сократить вероятность выхода оборудования из строя, следует четко следовать рекомендациям производителя, изложенным в инструкции по эксплуатации.

Сильнее всего подвержена износу панель вызовов. Ее «стремятся» вывести из строя:

• осадки;
• резкие и широкоамплитудные изменения температуры;
• проникновение мелкодисперсной пыли;
• действия вандалов и злоумышленников.
