Как определить рабочую и пусковую обмотки у однофазного двигателя
Однофазные двигатели — это электрические машины небольшой мощности. В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки.
Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.
У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.
У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.
То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.
Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.

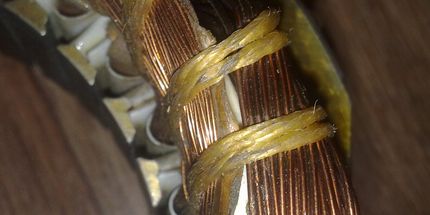

Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.
Рис. 1. Рабочая и пусковая обмотки однофазного двигателя
А теперь несколько примеров, с которыми вы можете столкнуться:
Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая.
Подключается все просто, на толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.
Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом.
Это и будет, один из сетевых проводов. Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор.
В этом примере направление вращения, вы уже не измените, какое есть такое и будет. Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.
Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом. Это тоже одна из разновидностей обмоток. Такие, шли на некоторых моделях стиральных машин, да и не только.
В этих двигателях, рабочая и пусковая – одинаковые обмотки (по конструкции трехфазных обмоток). Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Подключение пусковой обмотки однофазного двигателя, также осуществляется через конденсатор.
Автор: Л. Рыженков
Редактировал А. Повный
- Как подключить электрическую лампочку на другое напряжение
- Как быстро снять изоляцию с кабеля или провода
- Как рассчитать кабель для удлинителя
Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Делимся опытом, Электродвигатели и их применение
Подписывайтесь на наш канал в Telegram: Домашняя электрика
Поделитесь этой статьей с друзьями:
Как проверить состояние обмотки электрического двигателя
На первый взгляд обмотка представляет кусок проволоки смотанной определенным образом и в ней нечему особо ломаться. Но у нее есть особенности:
- строгий подбор однородного материала по всей длине;
- точная калибровка формы и поперечного сечения;
- нанесение в заводских условиях слоя лака, обладающего высокими изоляционными свойствами;
- прочные контактные соединения.
Если в каком-либо месте провода нарушена любое из этих требований, то изменяются условия для прохождения электрического тока и двигатель начинает работать с пониженной мощностью или вообще останавливается.
Чтобы проверить одну обмотку трехфазного двигателя необходимо отключить ее от других цепей. Во всех электродвигателях они могут собираться по одной из двух схем:
Концы обмоток обычно выводятся на клеммные колодки и маркируются буквами «Н» (начало) и «К» (конец). Иногда отдельные соединения могут быть спрятаны внутри корпуса, а для выводов используются другие способы обозначения, например, цифрами.
У трехфазного двигателя на статоре используются обмотки с одинаковыми электрическими характеристиками, обладающими равными сопротивлениями. Если при замере омметром они показывают разные значения, то это уже повод серьезно задуматься над причинами разброса показаний.
Как проявляются неисправности в обмотке
Визуально оценить качество обмоток не представляется возможным из-за ограниченного допуска к ним. На практике проверяют их электрические характеристики, учитывая, что все неисправности обмоток проявляются:
- обрывом, когда нарушается целостность провода и исключается прохождение электрического тока по нему;
- коротким замыканием, возникающем при нарушении слоя изоляции между входным и выходным витком, характеризующимся исключением обмотки из работы с шунтированием концов;
- межвитковым замыканием, когда изоляция нарушается между одним или несколькими близкорасположенными витками, которые этим выводятся из работы. Ток проходит по обмотке, минуя короткозамкнутые витки, не преодолевая их электрическое сопротивление и не создавая ими определенной работы;
- пробоем изоляции между обмоткой и корпусом статора или ротора.
Проверка обмотки на обрыв провода
Этот вид неисправности определяется замером сопротивления изоляции омметром. Прибор покажет большое сопротивление — ∞, которое учитывает образованный разрывом участок воздушного пространства.
Проверка обмотки на возникновение короткого замыкания
Двигатель, внутри электрической схемы которого возникло короткое замыкание, отключается защитами от сети питания. Но, даже при быстром выводе из работы таким способом место возникновения КЗ хорошо видно визуально за счет последствий воздействия высоких температур с ярко выраженным нагаром или следами оплавления металлов.
При электрических способах определения сопротивления обмотки омметром получается очень маленькая величина, сильно приближенная к нулю. Ведь из замера исключается практически вся длина провода за счет случайного шунтирования входных концов.
Проверка обмотки на возникновение межвиткового замыкания
Это наиболее скрытая и сложно определяемая неисправность. Для ее выявления можно воспользоваться несколькими методиками.
Способ омметра
Прибор работает на постоянном токе и замеряет только активное сопротивление проводника. Обмотка же при работе за счет витков создает значительно большую индуктивную составляющую.
При замыкании одного витка, а их общее количество может быть несколько сотен, изменение активного сопротивления заметить очень сложно. Ведь оно меняется в пределах нескольких процентов от общей величины, а подчас и меньше.
Можно попробовать точно откалибровать прибор и внимательно измерить сопротивления всех обмоток, сравнивая результаты. Но разница показаний даже в этом случае не всегда будет видна.
Более точные результаты позволяет получить мостовой метод измерения активного сопротивления, но это, как правило, лабораторный способ, недоступный большинству электриков.
Замер токов потребления в фазах
При межвитковом замыкании изменяется соотношение токов в обмотках, проявляется излишний нагрев статора. У исправного двигателя токи одинаковы. Поэтому прямое их измерение в действующей схеме под нагрузкой наиболее точно отражает реальную картину технического состояния.
Измерения переменным током
Определить полное сопротивление обмотки с учетом индуктивной составляющей в полной рабочей схеме не всегда возможно. Для этого придется снимать крышку с клеммной коробки и врезаться в проводку.
У выведенного из работы двигателя можно использовать для замера понижающий трансформатор с вольтметром и амперметром. Ограничить ток позволит токоограничивающий резистор или реостат соответствующего номинала.
При выполнении замера обмотка находится внутри магнитопровода, а ротор или статор могут быть извлечены. Баланса электромагнитных потоков, на условие которого проектируется двигатель, не будет. Поэтому используется пониженное напряжение и контролируются величины токов, которые не должны превышать номинальных значений.
Замеренное на обмотке падение напряжения, поделенное на ток, по закону Ома даст значение полного сопротивления. Его останется сравнить с характеристиками других обмоток.
Эта же схема позволяет снять вольтамперные характеристики обмоток. Просто надо выполнить замеры на разных токах и записать их в табличной форме или построить графики. Если при сравнении с аналогичными обмотками серьёзных отклонений нет, то межвитковое замыкание отсутствует.
Шарик в статоре
Способ основан на создании вращающегося электромагнитного поля исправными обмотками. Для этого на них подается трехфазное симметричное напряжение, но обязательно пониженной величины. С этой целью обычно применяют три одинаковых понижающих трансформатора, работающих в каждой фазе схемы питания.
Для ограничения токовых нагрузок на обмотки эксперимент проводят кратковременно.
Небольшой стальной шарик от шарикоподшипника вводят во вращающееся магнитное поле статора сразу после включения витков под напряжение. Если обмотки исправны, то шарик синхронно катается по внутренней поверхности магнитопровода.
Когда одна из обмоток имеет межвитковое замыкание, то шарик зависнет в месте неисправности.
Во время теста нельзя превышать ток в обмотках больше номинальной величины и следует учитывать, что шарик свободно выскакивает из корпуса со скоростью вылета из рогатки.
Электрическая проверка полярности обмоток
У статорных обмоток может отсутствовать маркировка начала и концов выводов и это затруднит правильность сборки.
На практике для поиска полярности используются 2 способа:
1. с помощью маломощного источника постоянного тока и чувствительного амперметра, показывающего направление тока;
2. методом использования понижающего трансформатора и вольтметра.
В обоих вариантах статор рассматривается как магнитопровод с обмотками, работающий по аналогии трансформатора напряжения.
Проверка полярности посредством батарейки и амперметра
На внешней поверхности статора выведены шестью проводами три отдельных обмотки, начала и концы которых надо определить.
С помощью омметра вызванивают и помечают вывода, относящиеся к каждой обмотке, например, цифрами 1, 2, 3. Затем произвольно маркируют на любой из обмоток начало и конец. К одной из оставшихся обмоток подключают амперметр со стрелкой посередине шкалы, способной указывать направление тока.
Минус батарейки жестко подключают к концу выбранной обмотки, а плюсом кратковременно прикасаются к ее началу и сразу разрывают цепь.
При подаче импульса тока в первую обмотку он за счет электромагнитной индукции трансформируется во вторую замкнутую через амперметр цепь, повторяя первоначальную форму. Причем, если полярность обмоток угадана правильно, то стрелка амперметра отклонится вправо при начале импульса и отойдет влево при размыкании цепи.
Если стрелка ведет себя по-другому, то полярность просто перепутана. Останется только промаркировать выводы второй обмотки.
Очередная третья обмотка проверяется аналогичным образом.
Проверка полярности посредством понижающего трансформатора и вольтметра
Здесь тоже вначале вызванивают обмотки омметром, определяя вывода, которые к ним относятся.
Затем произвольно маркируют концы первой выбранной обмотки для подключения к понижающему трансформатору напряжения, например, на 12 вольт.
Две оставшиеся обмотки случайным образом скручивают в одной точке двумя выводами, а оставшуюся пару подключают к вольтметру и подают питание на трансформатор. Его выходное напряжение трансформируется в остальные обмотки с такой же величиной, поскольку у них равное число витков.
За счет последовательного подключения второй и третьей обмоток вектора напряжения сложатся, а их сумму покажет вольтметр. В нашем случае при совпадении направления обмоток эта величина будет составлять 24 вольта, а при разной полярности — 0.
Останется промаркировать все концы и выполнить контрольный замер.
В статье дан общий порядок действий при проверке технического состояния какого-то произвольного двигателя без конкретных технических характеристик. Они в каждом индивидуальном случае могут меняться. Смотрите их в документации на ваше оборудование.
Важность правильной эксплуатации трехфазных двигателей трудно переоценить. Мы подготовили статью, где подробно описаны мероприятия для уменьшения риска повреждения обмоток при обрыве одной фазы. Подробности читайте в нашей публикации Профилактика повреждений трехфазных электродвигателей.
- Как проверить электродвигатель — простые советы электрикам
- Как пользоваться мегаомметром — правила безопасности, подключение, порядок работы
- Промышленные датчики температуры
Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории В помощь начинающим электрикам, Электродвигатели и их применение
Подписывайтесь на наш канал в Telegram: Домашняя электрика
Поделитесь этой статьей с друзьями:
Как определить пусковую обмотку
В магазине: 4 посетитель(ей)
Статистика за сегодня
Просмотров за сегодня: 655
Посетителей за сегодня: 282
Статистика за всё время
Всего просмотров: 23759309
Всего посетителей: 12636221
| Как определить рабочую и пусковую обмотки у однофазного двигателя |
Две обмотки нужны для того, что бы вызвать вращение ротора однофазного двигателя. Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором.
У двигателей первого типа пусковая обмотка включается через конденсатор только на момент пуска и после того как двигатель развил нормальную скорость вращения, она отключается от сети. Двигатель продолжает работать с одной рабочей обмоткой. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.
У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.
То есть если вспомогательная обмотка однофазного двигателя пусковая, ее подключение будет происходить только на время пуска, а если вспомогательная обмотка конденсаторная, то ее подключение будет происходить через конденсатор, который остается включенным в процессе работы двигателя.
Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.
Посмотрите на фото наглядно видно, что сечение проводов разное. Обмотка с меньшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, а также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.
А теперь несколько примеров, с которыми вы можете столкнуться:
Если у двигателя 4 вывода, то найдя концы обмоток и после замера, вы теперь легко разберетесь в этих четырех проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все просто, на толстые провода подается 220в. И один кончик пусковой обмотки, на один из рабочих. На какой из них разницы нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку. Вращение, будет изменятся, от подключения пусковой обмотки, а именно – меняя концы пусковой обмотки.
Следующий пример. Это когда двигатель имеет 3 вывода. Здесь замеры будут выглядеть следующим образом, например – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с двумя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов. Кончик, который показывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор. В этом примере направление вращения, вы уже не измените, какое есть такое и будет. Здесь, чтобы поменять вращение, надо будет добираться до схемы обмотки.
Поиск рабочей и пусковой катушки однофазного асинхронного электродвигателя
Электродвигатели, используемые для комплектации бытовых приборов, в большинстве случаев относятся к группе однофазных и подразделяются на коллекторные и электрические машины с короткозамкнутым ротором.
Виды однофазных электродвигателей
Наиболее распространен последний тип моделей. В свою очередь, он разделяется на две группы:
- с двумя рабочими обмотками (катушками);
- двигатель с пусковой обмоткой.
В электродвигателях с равноценными статорными обмотками, сдвинутыми относительно друг друга на 90C ° , вращение магнитного поля, а значит и ротора достигается с помощью фазосдвигающего конденсатора, который последовательно подключен к одной из обмоток. Поэтому двигатели этой группы, несмотря на однофазную питающую сеть, по сути, можно отнести к категории двухфазных.
Однофазное напряжение, подаваемое на обмотки статора с одной рабочей катушкой, создает пульсирующее, а не вращающееся магнитное поле. Поэтому ротор не способен самостоятельно начать вращение из состояния покоя и требует дополнительного начального воздействия. Его обеспечивает пусковая обмотка асинхронного двигателя, включаемая только на время, необходимое для выхода электродвигателя на рабочие обороты, и отключаемая центробежным переключателем, установленным на валу.
Однако, для обеспечения начального «толчка» дополнительная катушка к питающей сети также подключается через конденсатор.
Как найти пусковую обмотку
Для правильного подключения двигателя к сети необходимо определить назначение обмоток. Следует помнить, что рабочая катушка двигателя всегда будет иметь меньшее сопротивление, так как для ее намотки используется провод большего диаметра. Визуально различить разницу в размерах практически невозможно. Поэтому для распознавания обмоток достаточно с помощью мультиметра выполнить несколько измерений.
Самый простой вариант, когда у двигателя для подключения к сети выведены концы обеих катушек. В этом случае берется любой из четырех выводов и последовательно прозванивается с оставшимися концами для определения пар, связанных между собой. После чего просто измеряется сопротивление обмоток. Четырехвыводные двигатели имею большое преимущество, поскольку позволяют организовать реверсивное подключение.
Более сложной разновидностью является двигатель с тремя выводами.
В этом случае пусковая и рабочая обмотки двигателя изначально соединены между собой. Первым делом нужно найти вывод, который подключен к месту их соединения. Для этого определяется сопротивление между выводами 1-2; 2-3 и 1-3. Пара, у которой будут наибольшие показания прибора, соответствует концам соединенных между собой катушек. Значит, оставшийся свободный контакт является «срединной» точкой. Теперь необходимо последовательно измерить сопротивление между этим выводом и другими концами обмоток, тем самым разделив их на рабочую и пусковую. Минусом трехпроводного подключения является невозможность реверсивного использования двигателя.
Зная, как определить назначение обмоток, можно без ошибок запустить однофазный двигатель и избежать его поломки.
