Диод. Часть 2. Немного о конструкции и принципах

▌Конструкция
Диод делают из полупроводников. Вообще, изначально, полупроводниковые материалы, такие как кремний или германий ток проводят довольно хреново. У них электроны крепко держатся двумя молекулами сразу и требуется довольно большая энергия чтобы их вырвать.

Если полупроводник нагреть, облучить, подать высокое напряжение, чтобы образовалось мощное поле, которое потащит электроны, то из кристаллической решетки будет вырван электрон и будет он болтаться свободно среди молекул.
А там где он был, образуется дырка. Дырка означает не скомпенсированную электроном связь, положительно заряженную область. Сдернуть электрон из ближайшего атома в соседнюю дырку куда проще, чем просто вырвать его из решетки. При этом дырка будет уже у соседнего атома, ведь электрон то надо откуда то вырвать.

По сути, дырку можно считать положительно заряженной частицей. Потому как под действием поля дырки также мотает по всему кристаллу как и электроны. Хотя они и менее подвижные, т.к. на перемещение дырки надо больше энергии чем на перемещение электрона.

Ну вот, есть у нас такой прикольный материал у которого сопротивление зависит от приложенной к нему энергии. И что дальше?

А самое веселое начинается когда в полупроводник добавляют примеси за счет которых можно либо добавить дырок, либо свободных электронов. Накидав в кристаллическую решетку атомов с тремя или с пятью свободными электронами соответственно.

Получаются проводники p и n типа. В p — есть лишние дырки (positive), а в n — лишние электроны (negative).

Осталось только слепить два таких разнопроводимых кристалла вместе, чтобы получился pn переход. И мы получили диод. Суть в чем:

Когда ток подается вот так:

Т.е. к p-кристаллу мы подаем положительный потенциал, а на n-кристалл отрицательный, то дырки и электроны поведут себя как и подобает приличным электрическим зарядам — отталкиваясь от себе подобных и притягивясь к противоположности.

В p-кристалле электроны неудержимо потянет в плюсовой провод, следовательно дырки ломанутся в центр.
А в n-кристалле электроны из минусового провода, от источника питания, ломанутся к плюсу, тоже в центр. В центре электроны из n-кристалла запрыгнут в дырки p-кристалла и поскачут дальше к минусу (это называется рекомбинация). Т.е. через диод пойдет ток. И чем больше напряжение, тем больше дырок будет сдвигать и больше будет ток. Причем зависимость эта будет не линейная, а скорей параболическая.

Окей. С этим все понятно. Берем и меняем полярность. Что произойдет? А все то же самое, только направление движения зарядов изменится.

В p-кристалле электроны побегут в центр, значит дырки утащит к минусовому проводу, где они и останутся зиять, т.к. в металле проводника пути для них нет.

А в n-кристалле усосет все свободные электроны в источник питания. И тоже останется пустота. А, как я уже говорил, полупроводник в котором нет свободных зарядов, это хреновый проводник. Почти диэлектрик. И вот, собственно, на этом месте диод и перестает проводить ток в обратном направлении.

▌Фотодиод
Но при этом свойства полупроводника в зоне откуда убежали все свободные заряды никуда не деваются. Если полупроводник облучить, то в нем таки возникнут свободные заряды и он будет проводить ток. Так работает, например, фотодиод. Помните его схему включения?

Вот диод стоит себе в обратном направлении, сопротивление у него огромное, намного больше подтягивающего резистора и на ноге при этом возникает положительный потенциал от подтяжки. Но стоит ему засветить, как его тотчас прорывает за счет того, что его кристалл чувствителен к свету и свет из него легко выбивает заряды. Но, на самом деле, у фотодиода характеристика ВАХ еще более интересна:

Если рассмотреть его поквадрантно. То на нулевом освещении (самый верхний график) он ведет себя почти как обычный диод. Чуток травит назад, совсем мало. А прямая проводимость по той же параболе. А вот при увеличении освещения начинается самое интересное. Ну, во первых, у него резко возрастает обратный ток. Чем ярче на него светим, тем сильней. Но самое интересное это квадрант D. Если посмотреть на график, то при прямом напряжении мы имеем… обратный ток.

Т.е. фотодиод является источником энергии. Генерирует обратный ток и до поры до времени сопротивляется внешнему источнику питания. В конце концов, тот конечно его перебарывает и график уходит в квадрант А.

▌Стабилитрон
Или вот, например, стабилитрон. Тоже девайс работает в обратку. Тоже, по сути, вполне себе добропорядочный диод.

Стоит себе не пропускает, ну кроме тех случаев, когда поле (А напряженность поля напрямую зависит от напряжения. Ваш К.О.) оказывается столь сильно, что вырывает из полупроводника заряды сами по себе. И тогда он начинает подтравливать ток. Но только до тех пор, пока напряжение на нем не снизится до некого предельного уровня. Уровень этот и определяет напряжение которое стабилитрон будет стабилизировать. Причем чем больше напряжение, тем больший ток через него будет стравливаться, стараясь это напряжение удержать.

Примерно как клапан ограничения давления на паровом котле. Стоит там пружина с уставкой на давление в 5 очков, и все что выше 5 очков травит наружу.

То есть любой диод может пробивать в обратном направлении, при превышении определенного потенциала. И этот пробой является обратимым. При условии что ток при нем не был настолько большим, чтобы выделить тепло достаточное для уничтожения кристалла. Поэтому на стабилитроне и нужен резистор.

А то слишком большой ток через него потечет и он сдохнет, а так получается своего рода делитель напряжения, в котором нижнее плечо автоматом подстраивается так, чтобы на выходе было напряжение на которое заточен стабилитрон.

▌Емкость диода
Вообще, если рассматривать диод более детально, то у него есть емкость (хотя чего это я, у всего в мире есть емкость, даже у индуктивности 😉 ) и более приближенная к реальности схема диода выглядит так:

Но тут есть один нюанс. У этой емкости две природы. Когда диод пропускает в одну сторону, то у него заряжается диффузионная емкость. Т.е. кристаллы диода насыщается неосновыми зарядами. Что значит неосновными?

А то, что в p-кристалле, где должно быть, по идее, полно дырок (основных зарядов), при протекании тока от души набивается хренова куча электронов, забивает все излишние дырки, да еще сверху насыпает с горкой.

В противовес, в n-кристалле, мало того, что все электроны лишние (основной заряд) усасывает полем, так еще и дополнительно вырывает из решетки, образуя дырки (неосновной заряд).

И когда напряжение резко меняют на обратное, диод то может и закроется мгновенно, но вот из насыщенных неосновными зарядами областей пока утащит все лишние электроны и дырки, которых там не должно быть, пройдет какое то время, а эти самые неосновные заряды при исходе образуют импульс обратного тока. Короткий, конечно, как иголочка.

Но если у вас частота высокая, то эти короткие импульсы вам могут помех натворить, потребление увеличить, пробить что-нибудь не то и так далее. Диффузионная емкость зависит от прямого тока. Чем больше прямой ток, тем больше неосновных зарядов насуёт в кристаллы.

Небольшое плато — это время на то, пока растащит заряды в области pn перехода. Собственно, время закрытия самого перехода. А вот потом уже идет обычный такой разряд конденсатора — это растаскивает неосновные заряды из основного тела полупроводника. И чем это тело больше, тем дольше их будет оттуда растаскивать.

А когда диод включен обратно, то возникает барьерная емкость.

Если внимательно посмотреть на обратно смещенный диод, на что это похоже?

Два проводника, между ними диэлектрик… Правильно, на конденсатор. Ну и хрен что диэлектрик у этого конденсатора это полупроводник. При определенных условиях он же диэлектрик? Диэлектрик. Значит работать будет.

А еще расстояние между проводящими областями зависит от электрического поля. Подали посильней обратное смещение — дырки и электроны вжались в края — диэлектрический слой увеличился, ослабил поле — уменьшился. А от толщины диэлектрика напрямую зависит емкость этого импровизированного конденсатора. Т.е. барьерная емкость зависит от приложенного обратного напряжения.

Ну и обе емкости зависят от конструктива. Раньше, в советской литературе, было даже четкое деление на плоскостный и точечный диод. Т.е. у плоскостного pn переход был в виде двух плоских областей, способных пропустить через себя большой ток, но обладающих большой емкостью. А у точечного диода переход представлял собой подпружиненную иголочку с покрытием, упирающуюся в кристалл полупроводника. Площадь контакта мала, емкость мала, ток тоже мизерный.

Сейчас я такого деления как то не встречаю. Видать в западной классификации диоды по конструктиву не делят.

▌Варикап
Способность диода образовывать барьерную емкость при обратном смещении и послужило идеей для варикапа. Осталось только сделать такой диод, для которого барьерная емкость была бы максимально стабильной, не зависящей от разных там погодных условий и вуаля.

Т.е. даем отрицательное постоянное смещение, а поверх него переменный сигнал, то меняя смещение можно менять емкостное сопротивление этого конденсатора для этого переменного сигнала. Такую емкость зовут барьерной. Т.к. ее величина зависит от ширины потенциального барьера.

А как это применить тут можно многое придумать. Первое что приходит в голову разные электрически управляемые фильтры или колебательные контура. Вроде такого:

▌Шоттки
Отдельно хочу сказать о диоде Шоттки. Диод Шоттки использует не pn переход двух полупроводников. А переход полупроводник-металл. Получается примерно то же самое, но с рядом особенностей, как то:

  • Пониженное падение напряжения. Около 0.2 вольт, в отличии от типичных 0.7 вольт для простого диода.
  • Очень низкое время обратного восстановления. Так как в нем в разы меньше скапливаются неосновные заряды, а значит диффузионная емкость очень мала.

Минусы тоже значительные.

  • Самый главый минус в том, что у них намного ниже обратное напряжение чем у обычных pn диодов.
  • Также есть повышенный обратный ток. Если диод запирается в обратку почти наглухо, то тут ниппель чутка сифонит и чем выше температура, тем больше. Может до единиц, а то и десяток миллиампер (!) доходить. Особенно на мощных диодах с прямыми токами в десятки ампер.
  • А еще их обратный пробой не является обратимым. Пробило значит пробило. В помойку, без вариантов.

Вот как то так. Кратенько и по самым основам. Как раз под окончание сессии у студентов 😉

Спасибо. Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics. Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто. Сейчас идет заключение договора и подготовка к строительству!

А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок.

Динамические свойства диода

Всем доброго времени суток. В прошлой статье я начал рассказывать о полупроводниковых диодах. Были рассмотрена его вольт-амперная характеристика, дифференциальные параметры, зависимость его параметров от температуры. Данные параметры имеют статический характер и в основном применимы к постоянным токам и напряжениям или медленно изменяющимся. Достаточно много типов диодов применяются в высокочастотных цепях, где основную роль играют динамические параметры, которые мы рассмотрим в данной статье.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Накопление заряда в p-n-переходе

Выражение для тока, протекающего через диод и его вольт-амперная характеристика, описывает связь тока и напряжения диода только в статическом режиме. В данном режиме изменения напряжения и соответствующие ему изменения тока происходят с небольшой скоростью. Но при быстром изменении напряжения и тока, сопоставимых по длительности с временем накопления и рассасывания заряда в катоде диода и его p-n-переходе, то его параметры в статическом режиме теряют актуальность. В таком случае вступают в основной расчёт его динамические параметры. Рассмотрим, основы динамического режима в основе которого лежит накопление и рассасывание заряда.

При протекании тока через диод происходит инжекция дырок из анода в катод, при этом из внешней цепи поступает такое же количество электронов, что обеспечивает его электрическую нейтральность. Дырки и электроны, приходящие в катод под действием прямого тока, составляют накопленный заряд Qн диода.

Электрический заряд катода состоит из положительного заряда донорной примеси Qд и дырок Qp и отрицательного заряда электронов Qn. Так как катод должен быть электрически нейтрален то выполняется соотношение, то положительные и отрицательные заряды должны быть равны

Тогда при изменении тока, протекающего через диод, скорость изменения положительных и отрицательных зарядов должна быть одинакова

В тоже время изменение заряда электронов Qn зависит от протекающего тока через диод I и рекомбинации носителей заряда, скорость которой пропорциональна заряду базы Qp, а также обратно пропорциональна времени жизни носителей заряда в катоде τp

Величина заряда доноров Qд зависит от толщины p-n-прехода, которая в свою очередь зависит от приложенного напряжения

где Cб = dQд/dU — барьерная ёмкость p-n-перехода.

Тогда выражение нейтральности катода будет иметь вид

Данное выражение называется уравнение заряда p-n-перехода и широко используется при анализе динамического режима диода. Таким образом, полупроводниковый диод обладает ёмкостными свойствами и способен накапливать и отдавать электрический заряд при уменьшении и увеличении напряжения, приложенного к диоду.

Ёмкости диода

Причем накопление заряда происходит в p-n-переходе и в катоде диода, поэтому ёмкость в диоде Сд состоит из барьерной Сб и диффузионной Сдф.

Барьерной ёмкостью Сб диода (ёмкостью перехода) называется отношение приращение заряда на переходе dQд к приращению вызвавшего его напряжения dU. Данный эффект вызван тем, что при изменении напряжения на переходе изменяется его толщина, а, следовательно, и величина заряда

где S – площадь поперечного сечения p-n-перехода,

ε0 – диэлектрическая проницаемость вакуума, ε0 = 8,86*10 -12 Ф/м,

ε – относительная диэлектрическая проницаемость вещества полупроводника,

Nд – концентрация донорной примеси,

φК – контактная разница потенциалов,

U – напряжение приложенное к диоду.

Из данного выражения видно, что при прикладывании напряжения к диоду толщина его p-n-перехода увеличивается, а значит ёмкость падает. При отсутствии напряжения барьерная ёмкость может достигать значения нескольких сотен пикофарад, а изменение напряжения может приводить к изменению ёмкости до десяти раз.

Диффузионная ёмкость С1дф обусловлена накоплением неравновесных зарядов в p- и n-областях диода и характеризуется изменением заряда в катоде при изменении напряжения на величину dU. Величина диффузионной ёмкости определяется по выражению

где I – прямой ток, протекающий через диод,

τp – время жизни неравновесных носителей заряд в катоде,

φT – температурный потенциал,

t1 – длительность импульса тока,

k – постоянная Больцмана, k = 1,37 * 10 -23 Дж/℃;

e – заряд электрона, e = 1,6*10 -19 Кл;

Т – абсолютная температура, К.

Диффузионная ёмкость отличается от обычного понимания емкости, как характеристики накопления равновесных зарядов. Она характеризует накопление неравновесных зарядов, то есть разноимённые заряды (дырки и электроны) в объёме катода, поэтому вследствие рекомбинации накопленных зарядов диффузионная ёмкость быстро уменьшается во времени. Время, за которое происходит рекомбинация заряда, а, следовательно, и спад ёмкости зависит от времени жизни неравновесных зарядов и толщины катода.

Выражение для диффузионной ёмкости можно упростить, когда длительность импульсов времени жизни неравновесных зарядов t1 p.

Диффузионная ёмкость имеет существенное влияние на параметры диода, в тоже время барьерная ёмкость оказывает влияние на параметры только в области обратных напряжений, когда Сдф = 0.

Схема замещения и модель диода

Моделью какой-либо сущности называется физический, символьный либо иной объект, который по рассматриваемым свойствам подобен рассматриваемому и поэтому способный заменить его в процессе исследования, оценки и проектирования. Так выражение для тока, протекающего через диод является аналитической моделью, вольт-амперная характеристика – графической моделью диода.

Дли описания динамических свойств диода используется несколько моделей, к которым относится уравнение заряда, динамические вольт-амперные характеристики и схема замещения диода.

При анализе и расчётах электронных схем, в которых присутствуют полупроводниковые диоды, может быть использована модель диода, состоящая из простейших элементов, вольт-амперная характеристика, которых достаточно проста – сопротивления и конденсаторы. Данная модель и её принципиальная схема называется схемой замещения или эквивалентной схемой полупроводникового диода

Схема замещения диода

Схема замещения диода.

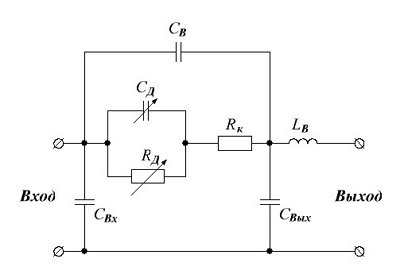

Схема замещения содержит следующие элементы: СД – емкость диода, равная сумме барьерной и диффузионных емкостей; RД – сопротивление p-n-перехода, определяемое из вольт-амперной характеристики диода: RД = U/I; Rк – распределённое сопротивление катода диода, его электродов и выводов. Кроме того, схему замещения могут дополнять межвыводной емкостью диода СВ, входной СВх и выходной СВых ёмкостями, а также индуктивностью выводов LВ.

Переходный процесс при открытии диода

Схема замещения позволяет, в частности, проанализировать работу диода в динамическом режиме. Данный режим характеризуется изменением амплитуды напряжения за короткие промежутки времени. В такие короткие интервалы изменения напряжения в диоде возникают переходные процессы, обусловленные накоплением и рассасыванием носителей заряда в катодной области. Переходные процессы позволяют проанализировать импульсные параметры диода, при этом удобно рассматривать отдельно процесс отпирания и запирания p-n-перехода.

Проанализируем переходный процесс при отпирании диода скачком тока. Скачок тока обеспечивает источник тока с внутренним сопротивлением R во много раз превышающим дифференциальное сопротивление диода. Тогда величина тока I от источника не будет зависеть от падения напряжения на диоде UД

В таком случае графики напряжения и тока при отпирании диода скачком тока будут иметь вид

графики напряжения и тока при отпирании диода

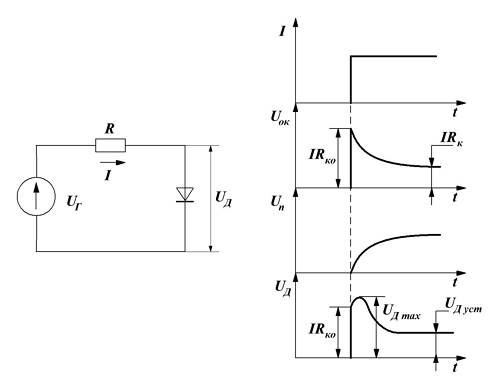

Схема включения источника тока при отпирании диода (слева) и графики напряжения и тока при отпирании диода.

Напряжение на диоде состоит из падения напряжения на объёмном сопротивлении катода Uко и на p-n-переходе Uп

где φT – температурный потенциал,

q0 – плотность заряда на границе перехода,

q – плотность зарядов при подаче напряжения от генератора тока.

При поступлении скачка тока падение напряжения Uко на катоде резко увеличивается и становится сравнимым с падением напряжения на переходе Uп и становится равным величине IRко, где Rко – объёмное сопротивление катода, при равной концентрации носителей заряда. А по мере насыщения носителями заряда катода, его сопротивление падает и достигает величины Rк. Величина напряжения на переходе возрастает экспоненциально по мере накопления неосновных носителей в катоде диода.

Таким образом, падение напряжения на диоде не возрастает мгновенно, а сначала возрастает (вследствие роста напряжения на переходе Uп), а затем начинает уменьшаться (из-за уменьшения объёмного сопротивления катода Rк). При этом график напряжения имеет чётко выраженный максимум UД мах.

График напряжения на диоде UД позволяет определить импульсные характеристики p-n-перехода:

— импульсное сопротивление перехода RД.ИМП, позволяющее характеризовать выброс прямого напряжения на диоде

величина данного сопротивления может в 1,5…3 раза превышать сопротивление диода в прямом направлении

— время установления прямого сопротивления перехода τуст, от момента поступления импульса до того момента, когда напряжение на диоде составит 1,2UД.уст, зависит от среднего времени пролёта носителей заряда или времени жизни.

Переходный процесс при запирании диода

Рассмотрим переходные процессы при запирании p-n-перехода. В начальном состоянии p-n-переход открыт приложенным к диоду напряжением ЕСМ и через него протекает прямой ток IД = Iпр.

Схема включения источника тока для запирания диода

Схема включения источника тока для запирания диода.

графики изменения напряжений и токов при запирании диода

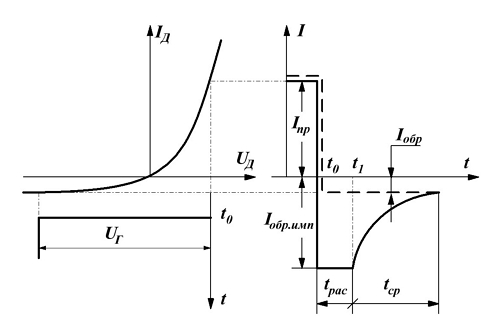

Вольт-амперная характеристика (слева) и графики изменения напряжений и токов при запирании диода (справа).

В момент времени t0 на диод поступает отрицательный импульс напряжения с амплитудой UГ, превышающей напряжение смещения ЕСМ. Исходя из вольт-амперной характеристики диода, то ток в этот момент должен уменьшиться до величины Iобр, но на практике наблюдается совершенно иная картина. Ток протекающий через диод уменьшается до величины Iобр.имп (обратный импульсный ток), имеющий значение в десятки и сотни раз больше, чем обратный ток диода Iобр. В течении некоторого времени обратный ток, протекающий через диод начинает спадать до величины установившегося значения Iобр.

Данный эффект возникает из-за того, что в открытом состоянии в области катода накапливаются избыточные носители заряда. При поступлении запирающего импульса они начинают рассасываться, что приводит к падению напряжения на p-n-переходе. Но до тех пор, пока переход открыт, величина тока, протекающего через диод, фактически определяется только параметрами внешней цепи. Величину тока в этом случае можно определить, как

В момент времени t1 p-n-переход начинает смешаться в обратном направлении, вследствие снижения плотности неосновных носителей заряда и происходит уменьшение тока, протекающего через диод до величины Iобр.

Период времени от точки t0 до точки t1 называется временем рассасывания τрас, а период времени от точки t1 до уровня 1,1Iобр, называется длительностью среза τср. Период времени, характеризующий длительность переходного процесса при запирании p-n-перехода, называется временем восстановлением обратного тока τвосст.

Время рассасывания τрас определяется временем пролёта неосновных носителей заряда или временем жизни, а длительность среза зависит от величины зарядной ёмкости и временем пролёта носителей в инверсном направлении.

Теория это хорошо, но необходимо отрабатывать это всё практически ПОПРОБОВАТЬ МОЖНО ЗДЕСЬ

Емкость диода на что влияет

Принято говорить об общей емкости диода Сд , измеренной между выводами диода при заданном напряжении смещения и частоте. Общая емкость диода равна сумме барьерной емкости С6 , диффузионной емкости Сдиф и емкости корпуса прибора Ск.

Барьерная (зарядная) емкость обусловлена нескомпенсированным объемным зарядом ионов примесей, сосредоточенными по обе стороны от границы р-n-перехода.

Модельным аналогом барьерной емкости может служить емкость плоского конденсатора, обкладками которого являются р- и n-области, а диэлектриком служит р-n-переход, практически не имеющий подвижных зарядов. Значение барьерной емкости колеблется от десятков до сотен пикофарад; изменение этой емкости при изменении напряжения может достигать десятикратной величины.

Выражение для зависимости барьерной емкости от напряжения на переходе имеет вид:

где S-площадь поперечного сечения перехода, С0-величина барьерной емкости при нулевом напряжении на переходе U=0. U-обратное напряжения на переходе.

Диффузионная емкость. Изменение величины объемного заряда неравновесных электронов и дырок, вызванное изменением прямого тока, можно рассматривать как следствие наличия так называемой диффузионной емкости, которая включена параллельно барьерной емкости. Величина диффузионной емкости пропорциональна прямому току перехода:

rэф— эффективное время жизни неосновных носителей.

Значения диффузионной емкости могут иметь порядок от сотен до тысяч пикофарад. Поэтому при прямом напряжении емкость р-n-перехода определяется преимущественно диффузионной емкостью, а при обратном напряжении —

1 8. Устройство полупроводниковых диодов. Классификация диодов по частоте, мощности, по назначению.

Полупроводниковым диодом называют электропреобразовательный прибор с одним (или несколькими) выпрямляющим электрическим переходом и двумя выводами для подключения к внешней цепи. Принцип работы большинства диодов основан на использовании физических явлений в p-n-переходе.

В зависимости от технологических процессов, используемых при изготовлении диодов, различают: сплавные, диффузионные, планарно-эпитаксиальные диоды и их разновидности. Устройство полупроводникового диода, изготовленного по планарно-эпитаксиальной технологии, приведено на рис. 1.

Большинство полупроводниковых диодов выполняют на основе несимметричных p-n-переходов. В качестве структурных элементов диодов используют также p-n-, n-p-переходы, переходы металл-полупроводник, p+-p-, p+-n-переходы, гетеропереходы. Вся структура с электрическим переходом заключается в металлический, стеклянный, керамический или пластмассовый корпус для исключения влияния окружающей среды. Полупроводниковые диоды изготовляются как в дискретном, так и в интегральном исполнении. Основным элементом полупроводникового диода является р-n-переход, поэтому вольтамперная характеристика реального диода близка к вольтамперной характеристике р-n-перехода.Параметры и режим работы диода определяются его вольтамперной характеристикой, иллюстрирующей зависимость протекающего через диод тока I от приложенного напряжения U. Типовая вольтамперная характеристика прибора.

Диоды классифицируются:

по назначению: выпрямительные(предназначен для преобразования переменного тока в пульсирующий), импульсные(предназ.для работы в импульсных и цифровых устройствах), стабилитроны(предназ. для стабилизации напряжения ), варикап и т.д

по диапазону частот:низко- и высокочастотные,СВЧ

п о мощности: диоды малой мощности (Iпр. max ≤ 0,3 А), средней мощности(0,3 А ≤ Iпр. max ≤ 10 А), большой мощности (Iпр. max> 10 А).

Емкость полупроводникового диода

Говорилось о том, что п — р-переход при обратном напряжении нобр аналогичен конденсатору со значительным током утечки в диэлектрике. Запирающий слой имеет высокое сопротивление и играет роль диэлектрика, а по обе его стороны расположены два разноименных объемных заряда + бобр и -Qo6p, созданные ионизированными атомами донорной и акцепторной примеси.

Поэтому п — р-переход обладает емкостью, подобной конденсатору с двумя обкладками. Эту емкость называют барьерной емкостью. При постоянном напряжении она определяется отношением

а при переменном напряжении

Барьерная емкость, как и емкость обычных конденсаторов, возрастает при увеличении площади п — р-перехода, диэлектрической проницаемости полупроводника и уменьшении толщины запирающего слоя. Несмотря на то что у диодов небольшой мощности площадь перехода мала, емкость Сб весьма заметна за счет малой толщины запирающего слоя и сравнительно большой относительной диэлектрической проницаемости (например, у германия 8 = 16).

В зависимости от площади перехода значение Сб может быть от единиц до сотен пикофарад. Особенность барьерной емкости состоит в том, что она нелинейна, т. е. изменяется при изменении напряжения на переходе. Если обратное напряжение возрастает, то толщина запирающего слоя увеличивается и емкость Сб уменьшается. Характер этой зависимости показывает график на рис. 3.3. Как видно, под влиянием напряжения «обр емкость Сб изменяется в несколько раз.

Зависимость барьерной емкости от обратного напряжения

Рис. 1.1. Зависимость барьерной емкости от обратного напряжения

Барьерная емкость вредно влияет на выпрямление переменного тока, так как шунтирует диод и через нее на более высоких частотах проходит переменный ток. Однако барьерная емкость бывает и полезной. Специальные диоды (варикапы и варакторы) используют как конденсаторы переменной емкости для настройки колебательных контуров, а также в некоторых схемах, работа которых основана на свойствах нелинейной емкости. В отличие от обычных конденсаторов переменной емкости, в которых емкость изменяют механическим путем.

Барьерная емкость вредно влияет на выпрямление переменного тока, так как шунтирует диод и через нее на более высоких частотах проходит переменный ток. Однако барьерная емкость бывает и полезной. Специальные диоды (варикапы и варакторы) используют как конденсаторы переменной емкости для настройки колебательных контуров, а также в некоторых схемах, работа которых основана на свойствах нелинейной емкости. В отличие от обычных конденсаторов переменной емкости, в которых емкость изменяют механическим путем, в варикапах это изменение достигается регулировкой обратного напряжения. Такую настройку колебательных контуров называют электронной настройкой.

При прямом напряжении диод кроме барьерной емкости обладает так называемой диффузионной емкостью Сдиф, которая также нелинейна и возрастает при увеличении ипр. Диффузионная емкость характеризует накопление подвижных носителей заряда в п- и p-областях при прямом напряжении на переходе. Она практически существует только при прямом напряжении, когда носители заряда в большом количестве диффундируют (инжектируют) через пониженный потенциальный барьер и, не успев рекомбинировать, накапливаются в п- и p-областях. Так, например, если в некотором диоде p-область является эмиттером, а п-область — базой, то при подаче прямого напряжения из р-области в n-область через переход устремляется большое число дырок 1 и, следовательно, в n-области появляется положительный заряд. Одновременно под действием источника прямого напряжения из провода внешней цепи в n-область входят электроны и в этой области возникает отрицательный заряд. Дырки и электроны в п-области не могут мгновенно рекомбинировать. Поэтому каждому значению прямого напряжения соответствует определенное значение двух равных разноименных зарядов +ДИф и — ДИф, накопленных в n-области за счет диффузии носителей через переход. Емкость СДИф, как обычно, представляет собой отношение заряда к разности потенциалов: при постоянном напряжении

при переменном напряжении

С увеличением мпр прямой ток растет быстрее, чем напряжение, так как вольт -амперная характеристика для прямого тока нелинейна; поэтому ДИф растет быстрее, чем ипр, и СДИф увеличивается.

Диффузионная емкость значительно больше барьерной, но использовать ее не удается, так как она зашунтирована малым прямым сопротивлением самого диода.

Имея в виду, что диод обладает емкостью, можно составить его эквивалентную схему для переменного тока (рис. 1.2, а). Сопротивление R0 в этой схеме представляет собой суммарное.

Полная и упрощенные эквивалентные схемы полупроводникового диода

Рис. 1.2. Полная и упрощенные эквивалентные схемы полупроводникового диода

Сравнительно небольшое сопротивление п- и p-областей и контактов этих областей с выводами. Нелинейное сопротивление ЯИЛ при прямом напряжении равно Rnp, т. е. невелико, а при обратном напряжении Янл = Яобр, т. е. оно очень большое. Приведенная эквивалентная схема в, различных частных случаях может быть упрощена. На низких частотах емкостное сопротивление очень велико и можно емкость не учитывая при обратном напряжении — только сопротивление R0бр, так как R0 с Ro6p (рис. 1.2, в). На высоких частотах емкости имеют сравнительно небольшое сопротивление. Поэтому при прямом напряжении получается схема по рис. 1.2, г (если частота не очень высокая, то СДНф практически не влияет), а при обратном остаются Робр и Сб (рис. 1.2, Э).

Следует иметь в виду, что существует еще емкость Св между выводами диода, которая может заметно шунтировать диод на очень высоких частотах. Она показана на рисунке штрихами. На СВЧ может также проявляться индуктивность выводов.

Тогда при прямом напряжении в эквивалентной схеме остаются лишь сопротивления R0 и Rnp (рис. 1.2,6),

Основные характеристики диодов, виды, параметры

Ниже приведены некоторые из часто используемых характеристик диодов.

  • Текущее уравнение
  • Сопротивление постоянному току
  • Сопротивление переменному току
  • Переходная емкость
  • Диффузионная емкость
  • Время хранения
  • Время перехода
  • Время восстановления

Полезные статьи:

Уравнение тока диода

Диод с PN-переходом широко известен тем, что пропускает электрический ток только в одном направлении. Величина тока, протекающего через диод с PN-переходом, в значительной степени зависит от типа используемого материала, а также от концентрации легирования при изготовлении диода с PN-переходом.

Основная причина протекания тока связана с генерацией или рекомбинацией основных носителей заряда в структуре диода с PN-переходом.

У нас будет три области, ответственные за протекание тока основных носителей заряда. Эти области представляют собой квазинейтральную P-область, обедненную область, квазинейтральную N-область. Область квазинейтрального P-типа — это расстояние между краем обедненной области и краем диода на P-стороне.

Область квазинейтрального N — типа — это расстояние между краем обедненной области и краем диода на N — стороне. Для предположения, это расстояние разделения бесконечно. Концентрация носителей заряда не изменится по мере приближения к границам диода. В квазинейтральной области электрического поля не будет.

Δn p (х → -∞) = 0

Δp n (x → + ∞) = 0

Ток диода в прямом смещении возникает из-за рекомбинации основных носителей заряда. Рекомбинация носителей заряда происходит либо в квазинейтральных областях P — типа, либо в N — типах, в обедненной области или на омических контактах, т. Е. На контакте металла и полупроводника.

Ток в обратном смещении происходит из-за генерации носителей заряда. Этот тип процесса генерации носителей заряда дополнительно увеличивает ток как в прямом, так и в обратном смещении.

Протекание тока в диоде с PN-переходом определяется плотностью носителей заряда, электрическим полем в структуре диода с PN-переходом и энергиями квазиуровней Ферми P-типа и N-типа. Плотность носителей и электрическое поле используются для определения тока дрейфа и диффузионного тока PN-диода.

Энергии квазиуровней Ферми электронов и дырок в области обеднения и в квазинейтральных областях N-типа и P-типа предполагаются примерно равными при получении аналитического решения.

Когда внешнее напряжение не подается, состояние теплового равновесия достигается по приведенным выше уравнениям. Расстояние между уровнями Ферми увеличивается с увеличением внешнего приложенного напряжения. Это внешнее напряжение умножается на заряд электрона.

Избыточные носители заряда, присутствующие в любой из квазиобластей, сразу же рекомбинируют, когда достигают контакта металл-полупроводник. Процесс рекомбинации происходит быстро на омическом контакте и дополнительно усиливается в присутствии металла. Поэтому допустимые граничные условия можно сформулировать следующим образом:

Рассмотрим уравнение диффузионного тока как для квазинейтральных областей N-типа, так и для P-типа, выражение для тока идеального диода будет получено путем использования граничных условий к рассматриваемому уравнению диффузионного тока.

Преобразуя приведенные выше уравнения в терминах гиперболических функций, переписывая приведенные выше уравнения как

Здесь A, B, C и D — постоянные значения, которые необходимо определить. Если к приведенным выше гиперболическим уравнениям применить граничные условия, то мы будем иметь.

Где ширина квазинейтральной области N — типа и P — типа задается как

Плотность тока носителей заряда в каждой квазинейтральной области рассчитывается из уравнения диффузионного тока как

Величина электрического тока, протекающего по всей структуре диода с PN-переходом, всегда должна быть постоянной, потому что никакой заряд не может исчезнуть или накапливаться во всей структуре диода.

Следовательно, полный ток через диод равен сумме максимального дырочного тока в n-области, максимального электронного тока в p-области и тока из-за рекомбинации носителей заряда в обедненной области. Максимальные токи в квазинейтральных областях возникают по бокам от обедненной области.

Постоянный ток или статическое сопротивление

Статическое сопротивление или сопротивление постоянному току диода с PN переходом определяет резистивную природу диода, когда к нему подключен источник постоянного тока. Если внешнее постоянное напряжение подается на схему, в которую входит полупроводниковый диод, это приводит к появлению точки Q или рабочей точки на характеристической кривой диода с PN переходом, которая не изменяется со временем.

Статическое сопротивление в изгибе кривой и ниже ее будет намного больше, чем значения сопротивления участка вертикального подъема характеристической кривой. Минимум — это ток, проходящий через диод, максимум — это уровень сопротивления постоянному току.

R DC = В постоянного тока / I постоянного тока

AC или динамическое сопротивление

Динамическое сопротивление выводится из уравнения диода Шокли. Он определяет резистивную природу диода, когда к нему подключен источник переменного тока, который зависит от поляризации постоянного тока диода с PN переходом.

Если внешний синусоидальный сигнал подается на схему, состоящую из диода, изменяющий вход будет немного сдвигать мгновенную точку Q относительно текущего положения в характеристиках и, следовательно, определяет определенное изменение напряжения и тока.

Когда внешний переменный сигнал не подается, рабочей точкой будет точка Q (или точка покоя), которая определяется уровнями подаваемого сигнала постоянного тока. Сопротивление диода переменному току увеличивается за счет понижения точки Q срабатывания. Короче говоря, это эквивалентно наклону напряжение-ток PN-диода.

Среднее сопротивление переменному току

Если входного сигнала достаточно для создания большого колебания, то сопротивление диода для этой области называется средним сопротивлением переменного тока. Он определяется прямой линией, соединяющей точку пересечения минимального и максимального значений внешнего входного напряжения.

Переходная емкость

Емкость перехода также может быть названа емкостью обедненного слоя или емкостью пространственного заряда. Это в основном наблюдается в конфигурации с обратным смещением, где области P-типа и N-типа имеют более низкое сопротивление, а обедненный слой может действовать как диэлектрическая среда.

Этот тип емкости возникает из-за изменений внешнего напряжения, когда неподвижные заряды изменяются на краях слоя обедненной области. Это зависит от диэлектрической проницаемости и ширины обедненного слоя. Если ширина обедненного слоя увеличивается, переходная емкость уменьшается.

Диффузионная емкость

Диффузионную емкость также можно назвать накопительной емкостью, которая в основном наблюдается в конфигурации с прямым смещением. Это емкость, вызванная переносом носителей заряда между двумя выводами диода, то есть от анода к катоду в конфигурации с прямым смещением диода с PN переходом.

Если позволить электрическому току проходить через полупроводниковое устройство, в какой-то момент на нем будет образовываться заряд. В случае, если приложенное внешнее напряжение и ток изменятся на другое значение, при передаче будет создаваться другое количество заряда.

Отношение переходного заряда, созданного к дифференциальному изменению напряжения, и будет диффузионной емкостью. Если уровень тока увеличивается, уровни диффузионной емкости автоматически увеличиваются.

Повышенный уровень тока приведет к снижению уровня сопутствующего сопротивления, а также постоянной времени, что важно в высокоскоростных приложениях. Значение диффузионной емкости намного больше, чем значение переходной емкости, и оно прямо пропорционально величине постоянного тока.

C diff = dQ / dV = [dI (V) / dV] Γ F

Время хранения

Диод с PN-переходом действует как идеальный проводник в конфигурации с прямым смещением и действует как идеальный изолятор в конфигурации с обратным смещением. Во время переключения из состояния прямого смещения в обратное поток тока переключается и остается постоянным на том же уровне. Это время, в течение которого ток меняет направление и поддерживает постоянный уровень, называется временем хранения (T s ).

Время, необходимое электронам, чтобы перейти от P-типа обратно к N-типу и дыркам, чтобы перейти от N-типа обратно к P-типу, является временем хранения. Это значение можно определить по геометрии PN-перехода. В течение этого времени хранения диод ведет себя как короткое замыкание.

Время перехода

Время, в течение которого ток уменьшится до значения обратного тока утечки после того, как он останется на постоянном уровне, называется временем перехода. Обозначается, поскольку значение времени перехода определяется геометрией PN перехода и концентрацией уровней легирования материалов P — типа и N — типа.

Время обратного восстановления

Сумма времени хранения и времени перехода называется временем обратного восстановления. Это время, необходимое диоду для повышения подаваемого токового сигнала до 10% от значения постоянного состояния от обратного тока утечки. Значение времени обратного восстановления для диода с PN переходом обычно составляет порядка микросекунд.

Емкость диода на что влияет

Все диоды можно разделить на две большие группы: полупроводниковые и неполупроводниковые. Здесь я буду рассматривать только первую из них.

В основе полупроводникового диода лежит такая известная штука, как p-n переход. Думаю, что большинству читателей о нем рассказывали на уроках физики в школе, а кому-то более подробно еще и в институте. Однако, на всякий случай приведу общий принцип его работы.

Два слова о зонной теории проводимости твердых тел

Прежде, чем начать разговор о p-n переходе, стоит обговорить некоторые теоретические моменты.

Считается, что электроны в атоме расположены на различном расстоянии от ядра. Соответственно, чем ближе электрон к ядру, тем сильнее связь между ними и тем большую энергию надо приложить, чтобы отправить его «в свободное плаванье». Говорят, что электроны расположены на различных энергетических уровнях. Заполнение этих уровней электронами происходит снизу вверх и на каждом из них может находиться не больше строго определенного числа электронов (атом Бора). Таким образом, если уровень заполнен, то новый электрон не может на него попасть, пока для него не освободится место. Чтобы электрон мог перейти на уровень выше, ему нужно сообщить дополнительную энергию. А если электрон «падает» вниз, то излишек энергии освобождается в виде излучения. Электроны могут занимать в атоме только сторого определенные орбиты с определенными энергиями. Орбиты эти называются разрешенными. Соответственно, запрещенными называют те орбиты (зоны), в которых электрон находиться не может. Подробнее об этом можно почитать по ссылке на атом Бора выше, здесь же примем это как аксиому.

Самый верхний энергетический уровень называется валентным. У большинства веществ он заполнен только частично, поэтому электроны внешних подуровней других атомов всегда могут найти на нем себе место. И они действительно хаотично мигрируют от атома к атому, осуществляя таким образом связь между ними. Нижний слой, в котором могут перемещаться свободные электроны, называют зоной проводимости. Если валентная зона частично заполнена и электроны в ней могут перемещаться от атома к атому, то она совпадает с зоной проводимости. Такая картина наблюдается у проводников. У полупроводников валентная зона заполнена целиком, но разница энергий между валентным и проводящим уровнями у них мала. Поэтому электроны могут преодолевать ее просто за счет теплового движения. А у изоляторов эта разница велика, и чтобы получить пробой, нужно приложить значительную энергию.

Такова общая картина энергетического строения атома. Можно переходить непосредственно к p-n переходу.

p-n переход

Начнем с того, что полупроводники бывают n-типа и p-типа. Первые получают легированием четырехвалентного полупроводника (чаще всего кремния) пятивалентным полупроводником (например, мышьяком). Эту пятивалентную примесь называют донором. Ее атомы образуют четыре химических связи с атомами кремния, а пятый валентный электрон остается свободным и может выйти из валентной зоны в зону проводимости, если, например, незначительно повысить температуру вещества. Таким образом, в проводнике n-типа возникает избыток электронов.

Полупроводники p-типа тоже получаются путем легирования кремния, но уже трехвалентной примесью (например, бором). Эта примесь носит название акцептора. Он может образовывать только три из четырех возможных химических связей. А оставшуюся незаполненной валентную связь принято называть дыркой. Т.е. дырка — это не реальная частица, а абстракция, принятая для более удобного описания процессов, происходящих в полупроводнике. Ее заряд полагают положительным и равным заряду электрона. Итак, в полупроводнике p-типа у нас получается избыток положительных зарядов.

В полупроводниках обоих типов кроме основных носителей заряда (электроны для n-типа, дырки для p-типа) в наибольшом количестве присутствуют неосновные носители заряда: дырки для n-области и электроны для p-области.

Если расположить рядом p- и n-полупроводники, то на границе между ними возникнет диффузный ток. Произойдет это потому, что с одной стороны у нас чересчур много отрицательных зарядов (электронов), а с другой — положительных (дырок). Соответственно, электроны будут перетекать в приграничную область p-полупроводника. А поскольку дырка — место отсутствия электрона, то возникнет ощущение, будто дырки перемещаются в противоположную сторону — к границе n-полупроводника. Попадая в p- и n-области, электроны и дырки рекомбинируют, что приводит к снижению количества подвижных носителей заряда. На этом фоне становятся ясно видны неподвижные положительно и отрицательно заряженные ионы на границах полупроводников (от которых «ушли» рекомбинировавшие дырки и электроны). В итоге получим две узкие заряженные области на границе веществ. Это и есть p-n переход, который также называют обедненным слоем из-за малой концентрации в нем подвижных носителей заряда. Естественно, что здесь возникнет электрическое поле, направление которого препятствует дальнейшей диффузии электронов и дырок. Возникает потенциальный барьер, преодолеть который основные носители заряда смогут только обладая достаточной для этого энергией. А вот неосновным носителям возникшее электрическое поле наоборот помогает. Соответственно, через переход потечет ток, в противоположном диффузному направлении. Этот ток называют дрейфовым. При отсутствии внешнего воздействия диффузный и дрейфовый ток уравновешивают друг друга и перетекание зарядов прекращается.

Ширина обедненной области и контактная разность потенциалов границ перехода (потенциальный барьер) являются важными характеристиками p-n перехода.

Если приложить внешнее напряжение так, чтобы его электрическое поле «поддерживало» диффузный ток, то произойдет снижение потенциального барьера и сужение обедненной области. Соответственно, ток будет легче течь через переход. Такое подключение внешнего напряжения называют прямым смещением.

Но можно подключиться и наоборот, чтобы внешнее электрическое поле поддерживало дрейфовый ток. Однако, в этом случае ширина обедненной зоны увеличится, а потенциальный барьер возрастет. Переход «закроется». Такое подключение называют обратным смещением. Если величина приложенного напряжения превысит некоторое предельное значение, то произойдет пробой перехода, и через него потечет ток (электроны разгонятся до такой степени, что смогут проскочить через потенциальный барьер). Эта граничная величина называется напряжением пробоя.

Все, конец теории, пора перейти к ее практическому применению.

Диоды, наконец-то


Диод, по сути, одиночный p-n переход. Если он подключен с прямым смещением, то ток через него течет, а если с обратным — не течет (на самом деле, небольшой дрейфовый ток все равно остается, но этим можно пренебречь). Этот принцип показан в условном обозначении диода: если ток направлен по стрелке треугольника, то ему ничего не мешает, а если наоборот — то он «натыкается» на вертикальную линию. Эта вертикальная линия на диодах-радиоэлементах обозначается широкой полосой у края.

Помню, когда я была глупой студенткой и впервые пришла работать в цех набивки печатных плат, то сначала ставила диоды как бог на душу положит. Только потом я узнала, что правильное расположение этого элемента играет весьма и весьма значительную роль. Но это так, лирическое отступление.

Диоды имеют нелинейную вольт-амперную характеристику.

Области применения диодов
  1. Выпрямление пременного тока. Основано оно именно на свойстве диода «запираться» при обратном смещении. Диод как бы «срезает» отрицательные полуволны.
  2. В качестве переменной емкости. Эти диоды называются варикапами.
    Здесь используется зависимость барьерной емкости перехода от обратного смещения. Чем больше его значение, тем шире обедненная область p-n перехода. Ее можно представить себе как плоский конденсатор, обкладками которого явялются границы области, а сама она выступает в качестве диэлектрика. Соответственно, чем толще «слой диэлеткрика», тем ниже барьерная емкость. Следовательно, изменяя приложенное напряжение можно электрически менять емкость варикапа.
  3. Для стабилизации напряжения. Принцип работы таких диодов заключается в том, что даже при значительном увеличении внешнего падения напряжения, падение напряжения на диоде увеличится незначительно. Это справедливо и для прямого, и для обратного смещений. Однако напряжение пробоя при обратном смещении намного выше, чем прямое напряжение диода. Таким образом, если нужно поддерживать стабильным большое напряжение, то диод лучше включать обратно. А чтобы он сохранял работоспособность, несмотря на пробой, нужно использовать диод особого типа — стабилитрон.
    В прямосмещенном режиме он будет работать подобно обычному выпрямляющему диоду. А вот в обратносмещенном не будет проводить ток до тех пор, пока приложенное напряжение не достигнет так называемого напряжения стабилитрона, при котором диод сможет проводить значительный ток, а напряжение будет ограничено уровнем напряжения стабилитрона.
  4. В качестве «ключа» (коммутирующего устройства). Такие диоды должны уметь очень быстро открываться и закрываться в зависимости от приложенного напряжения.
  5. В качестве детекторов излучения (фотодиоды).
    Кванты света передают атомам в n-области дополнительную энергию, что приводит к появлению большого числа новых пар электрон-дырка. Когда они доходят до p-n перехода, то дырки уходят в p-область, а электроны скапливаются у края перехода. Таким образом, происходит возрастание дрейфового тока, а между p- и n-областями возникает разность потенциалов, называемая фотоЭДС. Величина ее тем больше, чем больше световой поток.
  6. Для создания оптического излучения (светодиоды).
    При рекомбинации дырок и электронов (прямое смещение) происходит переход последних на более низкий энергетический уровень. «Излишек» энергии выделяется в виде кванта энергии. И в зависимости от химического состава и свойств того или иного полупроводника, он излучает волны того или иного диапазона. От состава же зависит и эффективность излучения.
Немного экзотики


Не стоит забывать о том, что p-n переход — одно из явлений микромира, где правит балом квантовая физика и становятся возможными странные вещи. Например, туннельный эффект — когда частица может пройти через потенциальный барьер, обладая меньшей энергией. Это становится возможным благодаря неопределенности соотношения между импульсом и координатами частицы (привет, Гейзенберг!). Этот эффект лежит в основе туннельных диодов.

Чтобы обеспечить возможность «просачивания» зарядов, их делают из вырожденных полупроводников (содержащих высокую концентрацию примесей). В результате получают резкий p-n переход с тонким запирающим слоем. Такие диоды маломощные и низкоинерционные, поэтому их можно применять в СВЧ-диапазоне.


Есть еще одна необычная разновидность полупроводниковых диодов — диоды Шоттки.

В них используется не традиционный p-n переход, а переход металл-полупроводник в качестве барьера Шоттки. Барьер этот возникает в том случае, когда разнятся величины работы выхода электронов из металла и полупроводника. Если n-полупроводник имеет работу выхода меньше, чем контактирующий с ним металл, то приграничный слой металла будет заряжен отрицательно, а полупроводника — положительно (электронам проще перейти из полупроводника в металл, чем наоборот). Если же у нас контакт металл/p-полупроводник, причем работа выхода для второго выше, чем для первого, то получим положительно заряженный приграничный слой металла и отрицательно заряженный слой полупроводника. В любом случае, у нас возникнет разность потенциалов, с помощью которой работы выхода из обоих контактирующих веществ сравняются. Это приведет к возникновению равновесного состояния и формированию потенциального барьера между металлом и полупроводником. И так же, как и в случае p-n перехода, к переходу металл/полупроводник можно прикладывать прямое и обратное смещение с аналогичным результатом.

Диоды Шоттки отличаются от p-n собратьев низким падением напряжения при прямом включении и меньшей электрической емкостью перехода. Таким образом, повышается их рабочая частота и понижается уровень помех.

Заключение

Само собой, здесь рассмотрены далеко не все существующие виды диодов. Но надеюсь, что по написанному выше можно составить достаточно полное суждение об этих электронных компонетах.

Диод. Часть 2. Немного о конструкции и принципах

▌Конструкция
Диод делают из полупроводников. Вообще, изначально, полупроводниковые материалы, такие как кремний или германий ток проводят довольно хреново. У них электроны крепко держатся двумя молекулами сразу и требуется довольно большая энергия чтобы их вырвать.

Если полупроводник нагреть, облучить, подать высокое напряжение, чтобы образовалось мощное поле, которое потащит электроны, то из кристаллической решетки будет вырван электрон и будет он болтаться свободно среди молекул.
А там где он был, образуется дырка. Дырка означает не скомпенсированную электроном связь, положительно заряженную область. Сдернуть электрон из ближайшего атома в соседнюю дырку куда проще, чем просто вырвать его из решетки. При этом дырка будет уже у соседнего атома, ведь электрон то надо откуда то вырвать.

По сути, дырку можно считать положительно заряженной частицей. Потому как под действием поля дырки также мотает по всему кристаллу как и электроны. Хотя они и менее подвижные, т.к. на перемещение дырки надо больше энергии чем на перемещение электрона.

Ну вот, есть у нас такой прикольный материал у которого сопротивление зависит от приложенной к нему энергии. И что дальше?

А самое веселое начинается когда в полупроводник добавляют примеси за счет которых можно либо добавить дырок, либо свободных электронов. Накидав в кристаллическую решетку атомов с тремя или с пятью свободными электронами соответственно.

Получаются проводники p и n типа. В p — есть лишние дырки (positive), а в n — лишние электроны (negative).

Осталось только слепить два таких разнопроводимых кристалла вместе, чтобы получился pn переход. И мы получили диод. Суть в чем:

Когда ток подается вот так:

Т.е. к p-кристаллу мы подаем положительный потенциал, а на n-кристалл отрицательный, то дырки и электроны поведут себя как и подобает приличным электрическим зарядам — отталкиваясь от себе подобных и притягивясь к противоположности.

В p-кристалле электроны неудержимо потянет в плюсовой провод, следовательно дырки ломанутся в центр.
А в n-кристалле электроны из минусового провода, от источника питания, ломанутся к плюсу, тоже в центр. В центре электроны из n-кристалла запрыгнут в дырки p-кристалла и поскачут дальше к минусу (это называется рекомбинация). Т.е. через диод пойдет ток. И чем больше напряжение, тем больше дырок будет сдвигать и больше будет ток. Причем зависимость эта будет не линейная, а скорей параболическая.

Окей. С этим все понятно. Берем и меняем полярность. Что произойдет? А все то же самое, только направление движения зарядов изменится.

В p-кристалле электроны побегут в центр, значит дырки утащит к минусовому проводу, где они и останутся зиять, т.к. в металле проводника пути для них нет.

А в n-кристалле усосет все свободные электроны в источник питания. И тоже останется пустота. А, как я уже говорил, полупроводник в котором нет свободных зарядов, это хреновый проводник. Почти диэлектрик. И вот, собственно, на этом месте диод и перестает проводить ток в обратном направлении.

▌Фотодиод
Но при этом свойства полупроводника в зоне откуда убежали все свободные заряды никуда не деваются. Если полупроводник облучить, то в нем таки возникнут свободные заряды и он будет проводить ток. Так работает, например, фотодиод. Помните его схему включения?

Вот диод стоит себе в обратном направлении, сопротивление у него огромное, намного больше подтягивающего резистора и на ноге при этом возникает положительный потенциал от подтяжки. Но стоит ему засветить, как его тотчас прорывает за счет того, что его кристалл чувствителен к свету и свет из него легко выбивает заряды. Но, на самом деле, у фотодиода характеристика ВАХ еще более интересна:

Если рассмотреть его поквадрантно. То на нулевом освещении (самый верхний график) он ведет себя почти как обычный диод. Чуток травит назад, совсем мало. А прямая проводимость по той же параболе. А вот при увеличении освещения начинается самое интересное. Ну, во первых, у него резко возрастает обратный ток. Чем ярче на него светим, тем сильней. Но самое интересное это квадрант D. Если посмотреть на график, то при прямом напряжении мы имеем… обратный ток.

Т.е. фотодиод является источником энергии. Генерирует обратный ток и до поры до времени сопротивляется внешнему источнику питания. В конце концов, тот конечно его перебарывает и график уходит в квадрант А.

▌Стабилитрон
Или вот, например, стабилитрон. Тоже девайс работает в обратку. Тоже, по сути, вполне себе добропорядочный диод.

Стоит себе не пропускает, ну кроме тех случаев, когда поле (А напряженность поля напрямую зависит от напряжения. Ваш К.О.) оказывается столь сильно, что вырывает из полупроводника заряды сами по себе. И тогда он начинает подтравливать ток. Но только до тех пор, пока напряжение на нем не снизится до некого предельного уровня. Уровень этот и определяет напряжение которое стабилитрон будет стабилизировать. Причем чем больше напряжение, тем больший ток через него будет стравливаться, стараясь это напряжение удержать.

Примерно как клапан ограничения давления на паровом котле. Стоит там пружина с уставкой на давление в 5 очков, и все что выше 5 очков травит наружу.

То есть любой диод может пробивать в обратном направлении, при превышении определенного потенциала. И этот пробой является обратимым. При условии что ток при нем не был настолько большим, чтобы выделить тепло достаточное для уничтожения кристалла. Поэтому на стабилитроне и нужен резистор.

А то слишком большой ток через него потечет и он сдохнет, а так получается своего рода делитель напряжения, в котором нижнее плечо автоматом подстраивается так, чтобы на выходе было напряжение на которое заточен стабилитрон.

▌Емкость диода
Вообще, если рассматривать диод более детально, то у него есть емкость (хотя чего это я, у всего в мире есть емкость, даже у индуктивности �� ) и более приближенная к реальности схема диода выглядит так:

Но тут есть один нюанс. У этой емкости две природы. Когда диод пропускает в одну сторону, то у него заряжается диффузионная емкость. Т.е. кристаллы диода насыщается неосновыми зарядами. Что значит неосновными?

А то, что в p-кристалле, где должно быть, по идее, полно дырок (основных зарядов), при протекании тока от души набивается хренова куча электронов, забивает все излишние дырки, да еще сверху насыпает с горкой.

В противовес, в n-кристалле, мало того, что все электроны лишние (основной заряд) усасывает полем, так еще и дополнительно вырывает из решетки, образуя дырки (неосновной заряд).

И когда напряжение резко меняют на обратное, диод то может и закроется мгновенно, но вот из насыщенных неосновными зарядами областей пока утащит все лишние электроны и дырки, которых там не должно быть, пройдет какое то время, а эти самые неосновные заряды при исходе образуют импульс обратного тока. Короткий, конечно, как иголочка.

Но если у вас частота высокая, то эти короткие импульсы вам могут помех натворить, потребление увеличить, пробить что-нибудь не то и так далее. Диффузионная емкость зависит от прямого тока. Чем больше прямой ток, тем больше неосновных зарядов насуёт в кристаллы.

Небольшое плато — это время на то, пока растащит заряды в области pn перехода. Собственно, время закрытия самого перехода. А вот потом уже идет обычный такой разряд конденсатора — это растаскивает неосновные заряды из основного тела полупроводника. И чем это тело больше, тем дольше их будет оттуда растаскивать.

А когда диод включен обратно, то возникает барьерная емкость.

Если внимательно посмотреть на обратно смещенный диод, на что это похоже?

Два проводника, между ними диэлектрик… Правильно, на конденсатор. Ну и хрен что диэлектрик у этого конденсатора это полупроводник. При определенных условиях он же диэлектрик? Диэлектрик. Значит работать будет.

А еще расстояние между проводящими областями зависит от электрического поля. Подали посильней обратное смещение — дырки и электроны вжались в края — диэлектрический слой увеличился, ослабил поле — уменьшился. А от толщины диэлектрика напрямую зависит емкость этого импровизированного конденсатора. Т.е. барьерная емкость зависит от приложенного обратного напряжения.

Ну и обе емкости зависят от конструктива. Раньше, в советской литературе, было даже четкое деление на плоскостный и точечный диод. Т.е. у плоскостного pn переход был в виде двух плоских областей, способных пропустить через себя большой ток, но обладающих большой емкостью. А у точечного диода переход представлял собой подпружиненную иголочку с покрытием, упирающуюся в кристалл полупроводника. Площадь контакта мала, емкость мала, ток тоже мизерный.

Сейчас я такого деления как то не встречаю. Видать в западной классификации диоды по конструктиву не делят.

▌Варикап
Способность диода образовывать барьерную емкость при обратном смещении и послужило идеей для варикапа. Осталось только сделать такой диод, для которого барьерная емкость была бы максимально стабильной, не зависящей от разных там погодных условий и вуаля.

Т.е. даем отрицательное постоянное смещение, а поверх него переменный сигнал, то меняя смещение можно менять емкостное сопротивление этого конденсатора для этого переменного сигнала. Такую емкость зовут барьерной. Т.к. ее величина зависит от ширины потенциального барьера.

А как это применить тут можно многое придумать. Первое что приходит в голову разные электрически управляемые фильтры или колебательные контура. Вроде такого:

▌Шоттки
Отдельно хочу сказать о диоде Шоттки. Диод Шоттки использует не pn переход двух полупроводников. А переход полупроводник-металл. Получается примерно то же самое, но с рядом особенностей, как то:

  • Пониженное падение напряжения. Около 0.2 вольт, в отличии от типичных 0.7 вольт для простого диода.
  • Очень низкое время обратного восстановления. Так как в нем в разы меньше скапливаются неосновные заряды, а значит диффузионная емкость очень мала.

Минусы тоже значительные.

  • Самый главый минус в том, что у них намного ниже обратное напряжение чем у обычных pn диодов.
  • Также есть повышенный обратный ток. Если диод запирается в обратку почти наглухо, то тут ниппель чутка сифонит и чем выше температура, тем больше. Может до единиц, а то и десяток миллиампер (!) доходить. Особенно на мощных диодах с прямыми токами в десятки ампер.
  • А еще их обратный пробой не является обратимым. Пробило значит пробило. В помойку, без вариантов.

Вот как то так. Кратенько и по самым основам. Как раз под окончание сессии у студентов ��

Спасибо. Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics. Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто. Сейчас идет заключение договора и подготовка к строительству!

А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок.

Емкость диода на что влияет

Ольга Александровна Косарева

Шпаргалка по общей электротехники и электроники

1. ИСТОРИЯ ЭЛЕКТРОНИКИ

Фундамент для возникновения и развития электроники был заложен работами физиков в XVIII и XIX вв. Первые в мире исследования электрических разрядов в воздухе были осуществлены в XVIII в. в России академиками Ломоносовым и Рихманом и независимо от них американским ученым Франклином. Важным событием явилось открытие электрической дуги академиком Петровым в 1802 г. Исследования процессов прохождения электрического тока в разреженных газах проводили в прошлом веке в Англии Крукс, Томсон, Тоунсенд, Астон, в Германии Гейслер, Гитторф, Плюккер и др. В 1873 г. Лодыгин изобрел первый в мире электровакуумный прибор – лампу накаливания. Независимо от него несколько позже такую же лампу создал и усовершенствовал американский изобретатель Эдисон. Электрическая дуга впервые была применена для целей освещения Яблочковым в 1876 г. В 1887 г. немецкий физик Герц открыл фотоэлектрический эффект.

Термоэлектронная эмиссии была открыта в 1884 г. Эдисоном. В 1901 г. Ричардсон провел детальное исследование термоэлектронной эмиссии. Первая электронно-лучевая трубка с холодным катодом была создана в 1897 г. Брауном (Германия). Использование электронных приборов в радиотехнике началось с того, что в 1904 г. английский ученый Флеминг применил двухэлектродную лампу с накаленным катодом для выпрямления высокочастотных колебаний в радиоприемнике. В 1907 г. американский инженер Ли-де-Форест ввел в лампу управления сетку, т. е. создал первый триод. В том же году профессор Петербургского технологического института Розинг предложил применить электронно-лучевую трубку для приема телевизионных изображений и в последующие годы осуществил экспериментальное подтверждение своих идей. В 1909-191 1 гг. в России Коваленков создал первые триоды для усиления дальней телефонной связи. Важное значение имело изобретение подогревного катода Чернышевым в 1921 г. В 1926 г. Хелл в США усовершенствовал лампы с экранирующей сеткой, а в 1930 г. он предложил пентод, ставший одной из наиболее распространенных ламп. В 1930 г. Кубецкий изобрел фотоэлектронные умножители, в конструкции которых значительный вклад внесли Векшин-ский и Тимофеев. Первое предложение о специальных передающих телевизионных трубках сделали независимо друг от друга в 1930–1931 гг. Константинов и Катаев. Подобные же трубки, названные иконоскопами, построил в США Зворыкин.

Изобретение таких трубок открыло новые широкие возможности для развития телевидения. Несколько позднее в 1933 г. Шмаков и Тимофеев предложили новые более чувствительные передающие трубки (супериконоскопы или суперэмитроны), позволившие вести телевизионные передачи без сильного искусственного освещения. Русский радиофизик Рожановский в 1932 г. предложил создать новые приборы с модуляцией электронного потока по скорости. По его идеям Арсеньева и Хейль в 1939 г. построили первые такие приборы для усиления и генерации колебаний СВЧ, названные пролетными клистронами. В 1940 г. Коваленко изобрел более простой отражательный клистрон, который широко используется для генерирования колебаний СВЧ.

Большое значение для техники дециметровых волн имели работы Девяткова, Данильцева, Хохлова и Гуревича, которые в 1938–1941 гг. сконструировали специальные триоды с плосковыми дисковыми электродами. По этому принципу в Германии были выпущены металлокерамические и в США ма-ячковые лампы.

2. ПОЛУПРОВОДНИКОВЫЕ ПРИБОРЫ

По сравнению с электронными лампами у полупроводниковых приборов имеются существенные достоинства:

1) малый вес и малые размеры;

2) отсутствие затрат энергии на накал;

3) более высокая надежность в работе и большой срок службы (до десятка тысяч часов);

4) большая механическая прочность (стойкость к тряске, ударам и другим видам механических перегрузок);

5) различные устройства (выпрямители, усилители, генераторы) с полупроводниковыми приборами имеют высокий КПД, так как потери энергии в самих приборах незначительны;

6) маломощные устройства с транзисторами могут работать при очень низких питающих напряжениях;

7) принципы устройства и работы полупроводниковых приборов использованы для создания нового важного направления развития электроники – полупроводниковой микроэлектроники.

Вместе с тем полупроводниковые приборы в настоящее время обладают следующими недостатками:

1) параметры и характеристики отдельных экземпляров приборов данного типа имеют значительный разброс;

2) свойства и параметры приборов сильно зависят от температуры;

3) наблюдается изменение свойств приборов с течением времени (старение);

4) их собственные шумы в ряде случаев больше, нежели у электронных приборов;

5) большинство типов транзисторов непригодно для работы на частотах выше десятков мегагерц;

6) входное сопротивление у большинства транзисторов значительно меньше, чем у электронных ламп;

7) транзисторы пока еще не изготавливают для таких больших мощностей, как электровакуумные приборы;

8) работа большинства полупроводниковых приборов резко ухудшается под действием радиоактивного излучения.

Транзисторы успешно применяются в усилителях, приемниках, передатчиках, генераторах, телевизорах, измерительных приборах, импульсных схемах, электронных счетных машинах и др. Использование полупроводниковых приборов дает огромную экономию в расходовании электрической энергии источников питания и позволяет во много раз уменьшить размеры аппаратуры.

Ведутся исследования по улучшению полупроводниковых приборов по применению для них новых материалов. Созданы полупроводниковые выпрямители на токи в тысячи ампер. Применение кремния вместо германия позволяет эксплуатировать приборы при температуре до 125″ С и выше. Созданы транзисторы для частот до сотен мегагерц и более, а также новые типы полупроводниковых приборов для сверхвысоких частот. Замена электронных ламп полупроводниковыми приборами успешно осуществлена во многих радиотехнических устройствах. Промышленность выпускает большое количество полупроводниковых диодов и транзисторов различных типов.

3. ДВИЖЕНИЕ ЭЛЕКТРОНОВ В ОДНОРОДНОМ ЭЛЕКТРИЧЕСКОМ ПОЛЕ

Взаимодействие электронов с электрическим полем является основным процессом в электровакуумных и полупроводниковых приборах.

Электрон является частицей материи с отрицательным электрическим зарядом, у которого абсолютное значение e = 1,610 -19 Кл. Масса неподвижного электрона равна m = 9,110 -28 г. С возрастанием скорости движения масса электронов увеличивается. теоретически при скорости движения, равной с = 3·10 8 м/с, масса электрона должна стать бесконечно большой. В обычных электровакуумных приборах скорость электронов не превышает 0,1с. При этом условии можно считать массу электрона постоянной, равной т.

Если разность потенциалов между электродами U, а расстояние между ними d, то напряженность поля равна: Е= U/d. Для однородного электрического поля величина Е является постоянной.

Пусть из электрода, имеющего более низкий потенциал, например из катода, вылетает электрон с кинетической энергией W0 и начальной скоростью v0, направленной вдоль силовых линий поля. Поле действует на электрон и ускоряет его движение к электроду, имеющему более высокий потенциал, например к аноду. То есть электрон притягивается к электроду с более высоким потенциалом. В данном случае поле называется ускоряющим.

В ускоряющем поле происходит увеличение кинетической энергии электрона за счет работы поля по перемещению электрона. В соответствии с законом сохранения энергии увеличение кинетической энергии электрона W-W0 равно работе поля, которая определяется произведением перемещаемого заряда е на пройденную им разность потенциалов U: W-W! = mv 2 /2 – mv 2 0/2 = eU. Если начальная скорость электрона равна нулю, то W0 = mv 2 0/2 = 0 и W=mv 2 /2 = eU, т. е. кинетическая энергия электрона равна работе поля. Скорость электрона в ускоряющем поле зависит от пройденной разности по’тенциалов.

Похожие публикации:

  1. Как определить число электронов
  2. Как опломбировать автомат abb
  3. Ачр автоматическая частотная разгрузка что это
  4. Где взять экранированный провод

Емкость диода на что влияет

Формула

Некоторые популярные диоды

Определение и типы диодов

Упрощенно диод можно понимать как активный электрический элемент проводящий ток только в одном направлении. Как клапан в гидравлике. Существует несколько типов диодов отличающихся как по физическому принципу работы, так и по базовому материалу. В очень общих чертах они делятся на полупроводниковые и вакуумные. Итак, диоды бывают:

— вакуумные (они же кенотроны);

— на основе p-n перехода между полупроводниками различных типов проводимости: кремниевые (Si) и карбидокремниевые (SiC) диоды;

— на основе контакта Шоттки между металлом и полупроводником.

Вакуумные диоды используются крайне редко, только в спецприложениях, например высоковольтной и высокочастотной технике. Наиболее популярными диодами являются кремниевые диоды и диоды Шоттки.

Кроме физической природы диоды классифицируются по функциональному назначению:

— выпрямительные диоды , используемые, как правило, для выпрямления сетевого напряжения низкой частоты (50 Гц). Как правило, это кремниевые, дешевые диоды. Они ставятся как непосредственно на входе безтрансформаторных импульсных источников питания, так и после трансформатора в трансформаторных источниках.

— быстродействующие кремниевые диоды — используются в составе импульсных источников питания при высоких значениях обратного напряжения (100-1000 вольт). Отличаются малым временем восстановления обратной проводимости, составляющим величину менее 200 нс. Внутри класса имеют условную подклассификацию Fast (500-150 нс), UltraFast (70-50 нс), HiperFast (35-20 нс).

— кремниевые импульсные диоды – используются в составе функциональных (не силовых) цепей. Типичный пример – диод 1N4148; Отличаются малыми рабочими токами (миллиамперы) и большим быстродействием (время обратного восстановления 1N4148 – 4 нс).

— высоковольтные диоды – представляют собой последовательное соединение нескольких (5-20 штук) кристаллов кремниевых диодов в одном корпусе. При этом максимальное обратное напряжение составляет единицы-десятки киловольт, а ток как правило – небольшой и не превышает 1 ампера. Используются в ряде специальных приложений. Быстродействие этих диодов, как правило, невысокое.

Отдельно следует выделить диоды Шоттки – которые используются и как функциональные (сигнальные) диоды и как силовые. Их отличительными чертами являются высокое быстродействие, малое падение напряжения (0,3-0,5 В) по сравнению с кремниевыми диодами (1-1,2 В). К недостаткам относят сравнительно малое обратное напряжение (20-100 В) чувствительность к перенапряжению, значительный обратный ток. Диоды Шоттки часто используются в качестве выпрямительных диодов высокочастотных преобразователей с малым выходным напряжением.

Здесь не рассматриваются диоды чисто радиочастотных применений СВЧ, варикапы, смесительные и т.д. поскольку это вы ходит за рамки данного повествования.

Условное обозначение диода представлено на рисунке VD.1

Электрод, в который втекает ток, называется анодом, а электрод из которого ток вытекает – катодом. Исторические названия эти связаны с вакуумными диодами, в которых электроны эмитировались накальным катодом и принимались анодом. Символически диод обозначает собой направление протекания тока.

Функциональные применения диода

— выпрямление переменного тока в составе тех или иных выпрямителей (включая умножители напряжения);

— защита от превышения напряжения в схемах ограничения уровня и снабберах;

— в пиковых детекторах на операционных усилителях;

— в низковольтных стабилизаторах напряжения (используется прямое падение напряжения);

— в схемах на переключаемых конденсаторах, включая схемы бустрепного питания;

— схемах реализации логических операций ИЛИ (рисунок VD.3 ).

Ниже представлено несколько примеров использования диодов.

— схемах ограничения амплитуды сигнала (рисунок VD.4).

Характеристики диодов

Основной характеристикой диода является его ВАХ – вольтамперная характеристика – зависимость тока пропускаемого диодом от напряжения на нем. Она не линейна и имеет фактически экспоненциальный характер.

Форма кривой ВАХ диода (рисунок VD.5) зависит от температуры: при нагреве уменьшается прямое падение напряжения и возрастает обратный ток, снижается напряжение пробоя.

Рисунок-схема

Из вольтамперной характеристики следуют её производные:

— прямое падение напряжение на диоде VF (при заданных токе и температуре);

— обратный ток утечки IRM (при заданном обратном напряжении и температуре);

— максимальное обратное напряжение VR (при заданной температуре).

Площадь p-n перехода, размер кристалла, конструкция теплоотвода определяют мощностные характеристики диода:

— максимальный постоянный рабочий ток;

— максимальный импульсный ток (при заданной длительности импульса);

— максимальная отводимая (рассеиваемая мощность);

— тепловое сопротивление корпуса.

Динамическими характеристиками диода, определяющими его быстродействие, являются:

— время восстановления при резкой смене напряжения с прямого на обратное;

На рисунках VD.6 — VD.8 представлены экспериментально измеренные ВАХ распространенных типов диодов (для сравнения представлены ВАХ кремниевых диодов и диода Шоттки).

Рисунок-схема Рисунок-схема Рисунок-схема

Основные параметры реальных диодов

1. Максимальное импульсное обратное напряжение (Peak Repetitive Reverse Voltage) VRRM– максимальная величина прикладываемого к диоду импульсного обратного напряжения.

2. Максимальное рабочее обратное напряжение (Working Peak Reverse Voltage) VRWM – максимальная величина прикладываемого к диоду обратного напряжения в рабочем режиме.

3. Максимальное блокирующее напряжение (DC Blocking Voltage) VR – максимальная величина прикладываемого к диоду постоянного напряжения. Выше этого напряжения начинается пробой. Соответствует началу пробоя на обратной ветви ВАХ.

NB: На практике все перечисленные типы напряжения равны между собой и при проектировании схем необходимо, не допускать превышения напряжения на диоде данной величины.

4. Максимальное среднеквадратичное обратное напряжение (RMS Reverse Voltage) VR(RMS) – максимальная величина действующего (среднеквадратичного) напряжения в цепи переменного тока, превышение которой приводит к пробою диода. Фактически подразумевается переменное напряжение синусоидальной формы.

5. Средний рабочий ток (Average Rectified Output Current) IO – максимальное среднеквадратичное значение тока проходящего через диод в стационарном режиме.

6. Максимальный импульсный ток (Repetitive peak forward current) IFRM — максимальная амплитуда импульсного периодического тока проходящего через кристалл диода. Как правило, указывается длительность импульсов и частота повторения.

7. Максимальный импульсный непериодический ток (Non-Repetitive Peak Forward SurgeCurrent) IFSM — максимальная амплитуда импульсного непериодического тока проходящего через кристалл диода. Как правило, указывается длительность импульса.

8. Прямое падение напряжения на диоде (Forward Voltage) VFM – падение напряжения на диоде при прямом смещении (в открытом состоянии). Как правило, указывается при конкретной величине прямого тока.

9. Максимальный обратный ток (Peak Reverse Current) IRM – максимальный обратный ток через диод. Указывается при максимальном обратном напряжении на диоде и при конкретном значении температуры.

10. Ёмкость p-n перехода (Typical Junction Capacitance) Cj – паразитная емкость p-nперехода диода. Сильно зависит от приложенного обратного напряжения, поэтому в datasheetкроме усредненной величины, как правило, приводят зависимость емкости от обратного напряжения.

11. Тепловое сопротивление кристалл – воздух (Typical Thermal Resistance Junction toAmbient) RθJA – тепловое сопротивление между кристаллом (p-n переходом) диода и окружающим воздухом. Зависит от типа корпуса.

12. Максимальная рабочая температура (Maximum DC Blocking Voltage Temperature) TA – максимальная рабочая температура при которой сохраняется указанное значение максимального обратного напряжения.

13. Максимальная рассеиваемая мощность (Total power dissipation) Ptot – максимальная мощность рассеиваемая корпусом диода.

14. Параметр максимальной энергии поглощаемой кристаллом без разрушения (Rating for fusing) I 2 t – произведение квадрата максимального импульсного тока через диод на его длительность. Это соотношение, измеряемое в А 2 с (ампер в квадрате на секунду) используется при выборе защитных цепей от перегрузки (предохранителей).

15. Время восстановления обратной проводимости (Reverse recovery time) trr – время за которое диод после приложения обратного напряжения переходит в закрытое состояние (обратная проводимость).

Максимальные ток и мощность диода
Режим постоянного тока

Полупроводниковый диод – нелинейный элемент мощность, рассеиваемая на диоде равна произведению напряжения на диоде VVD и тока через него IVD:

Формула

Для практических расчетов в качестве VVD можно брать падение напряжения при номинальном токе, указываемое в справочных листках. Поскольку напряжение на диоде составляет величину порядка 1,0-1,5 В (для кремниевого диода, для Шоттки меньше) и слабо изменяется с ростом тока, то в первом приближении можно считать, что рассеиваемая на диоде мощность прямо пропорциональна току через него:

Формула

Это существенно отличает нелинейный диод от линейного резистора, мощность которого пропорциональна квадрату тока. В справочных листках указывается максимальное значение постоянного тока через диод. Этот ток задает максимальное значение отводимой от кристалла диода тепловой мощности.

Представленная формула описывает потери на кристалле диода при прямом смещении, то есть при протекании прямого тока через диод. Потери при обратном смещении, то есть при реверсном токе обычно пренебрежимо малы, однако в ряде случаев их необходимо учитывать (об этом ниже).

Режим импульсного тока

Импульсный ток через диод может в разы превышать максимальное значение для постоянного тока. В режиме импульсных токов на первое место выходит максимальная энергия рассеивания кристалла диода, определяющая предельные режимы импульсных нагрузок при которых еще не происходит термическое разрушение кристалла. В справочных листках обычно приводят номограммы произведения длительности токового импульса на его величину.

Динамические характеристики диода. Восстановление обратной проводимости. Барьерная емкость диода

Быстродействие диода, то есть свойство быстро восстанавливать обратную проводимость, является важной характеристикой для диодов, работающих в условиях быстрой смены полярностей напряжения прикладываемого к диоду – в высокочастотных выпрямителях, схемах бустрепного питания, детекторных схемах и ряде других.

На рисунке VD.9 представлен один из типовых фрагментов электрических схем с диодами и полупроводниковыми ключами. Эта схема описывает жесткий режим восстановления обратной проводимости диода. На примере этой схемы поясним процесс восстановленияобратной проводимости диода [EE33D — Power Electronic Circuits ссылка], [2 Reasons Why Soft-Recovery Trr is Important in High Voltage Diodes ссылка], [Understanding Diode Reverse Recovery and its Effect on Switching Losses. Peter Haaf, Jon Harper. Fairchild Power Seminar 2007]. Временные диаграммы токов и напряжений, описывающих процессы в представленной схеме представлены на рисунке VD.10.

Рисунок-схема

Для упрощенного понимания процессов выключения диода примем индуктивность L в схеме достаточно большой, чтобы она фактически играла роль источника тока. В начальный момент времени полупроводниковый ключ закрыт, и ток индуктивности полностью замыкается через диод. После подачи управляющего импульса на затвор транзистора и превышения им некоторого порогового напряжения происходит постепенный рост тока через ключ ISW, начиная с момента времени tswitch. При этом ток, протекающий через диод IDпостепенно уменьшается, поскольку ток индуктивности начинает частично «сливаться» через открывающийся ключ. В некоторый момент времени (начало интервала tA) когда ток индуктивности полностью замкнется через ключ (IL = ISW) ток через диод изменит свое направление. В первой половине импульса реверсного тока (период tA) происходит разряд емкости p-n перехода при этом напряжение на диоде некоторое время остается положительным а обратный ток достигает максимума. Далее обратный ток через диод начинает снижаться (период tB), а обратное напряжение возрастает до напряжения источника VDC.

Практически важной характеристикой является форма кривой обратного тока в момент восстановления обратной проводимости (рисунок VD.10). По кривой определяется время восстановления и «мягкость восстановления». Кривая реверсного тока имеет два характерных периода:

— период tA – время от начала импульса реверсного тока (пересечение током нулевой линии) до максимального значения обратного тока IRRM . Соответствует разряду зарядов накопленных в так называемой обеднённой области p-n перехода.

— период tB – время между моментом соответствующим максимуму обратного тока IRRM и моментом когда ток уменьшится на 25% от максимального достигнутого значения.

Время восстановления обратной проводимости (reverse recovery time) tRR определяется по осциллограмме обратного тока (рисунок VD.10) как время между пересечением тока нулевой отметки (начало реверсного тока) и моментом когда величина реверсного тока спадает на 25% от своего максимально достигнутого значения. Время восстановления – интуитивно понятный параметр, характеризующий время, за которое диод восстанавливает свои непроводящие свойства. Время восстановления обратной проводимости tRR равно сумме времен периодов tA и tB:

Формула

Максимальное значение реверсного тока IR связано с длительностью периода tA и скоростью спада тока:

Формула

Критерий «мягкости восстановления» (softness factor) SF – критерий определяющий скорость обрыва обратного тока. Если обрыв тока происходит слишком резко, то это может стать причиной нежелательных перенапряжений обусловленных паразитными индуктивностями контуров. Иногда этот эффект используют в генераторах импульсов на основе специализированных SOS-диодов. В качестве критерия «мягкости» использую так называемы «фактор мягкости» SF определяемый как отношение длительностей периодов tB к tA :

Формула

Для обычных диодов tA много больше tB , для импульсных «мягких» диодов наоборот tBмного больше tA. «Фактор мягкости» SF можно определить из datasheet диодов исходя из представленных временных осциллограмм восстановления обратной проводимости. Обычно для импульсных силовых диодов класса «ultrafast» характерное значение SF равно 1, для обычных диодов величина SF может составлять 0,2-0,6.

Заряд обратного восстановления (Reverse Recovery Charge) QRR – это реверсный заряд, который должен пройти через переход диода для перевода его из состояния проводимости в закрытое состояние. Заряд обратного восстановления является базовым параметром диода, определяющим его динамические характеристики. Исходя из формы импульса реверсного тока этот заряд равен:

Формула

Откуда максимальный ток определяется из соотношения:

Формула

Приравнивая выражения для IR получаем:

Формула

Преобразуя это выражение получаем:

Формула

Учитывая, что tA и tB связаны через «фактор мягкости» SF:

Формула

Формула

Откуда выразим tA:

Формула

Формула

Откуда получаем практически важные соотношения:

— для расчета времени восстановления обратной проводимости tRR :

Формула

— и для расчета максимальной величины обратного тока IRRM :

Формула

Используя представленные выражения, рассчитываются динамические характеристики диода.

Барьерная емкость диода собственное значение емкости p-n перехода находящегося в обратном смещении (закрытом состоянии). В дополнение к выше описанному инерционному процессу «переключения» диода в непроводящее состояние диод, когда к нему приложено обратное напряжение он (диод) обладает собственным значением барьерной емкости, которая зависит от напряжения, что важно также учитывать при расчете динамических режимов. Емкость пропорциональна площади p-n перехода, на практике это означает, что более мощные диоды с большим номинальным током будут иметь и большее значение емкости. Реально величина емкости не является постоянной и существенно зависит от приложенного напряжения.

Расчет тепловых потерь в диоде на переключение

В момент восстановления проводимости к диоду приложено обратное напряжение и через него протекает некоторый импульс тока длительностью trev. Таким образом, в кристалле диода выделяется некоторая энергия:

Формула

Общая выделяемая тепловая мощность пропорциональна частоте импульсов f.

Формула

Основное выделение энергии происходит в периода tB когда напряжение на диоде имеет величину существенно большую по сравнению с прямым падением напряжения (как в период tA). Полагая линейную форму спада тока и роста обратного напряжения получим:

Выражение для напряжения на диоде будет иметь вид:

Формула

Выражение для тока через диод будет иметь вид:

Формула

Выражение для выделяющейся мощности на диоде будет иметь вид:

Формула

Перемножая VVD(t) и IVD(t), получаем:

Формула

Упрощая которое получаем выражение для мощности динамических потерь PVD_trans«на переключение»:

Формула

VDC – обратное напряжение, (напряжения источника питания);

f — рабочая частота;

IRRM — максимальная величина обратного тока, вычисляемая по формуле:

Формула

здесь: QRR заряд обратного восстановления (Reverse Recovery Charge) – представлен в datasheet-ах, скорость спада тока di/dt определяется характеристиками схемы, а «фактор мягкости» SF можно определить из datasheet диодов исходя из представленных временных осциллограмм восстановления обратной проводимости. Обычно для импульсных диодов характерное значение SF равно 1.

tB — время между моментом соответствующим максимуму обратного тока IRRM и моментом когда ток уменьшится на 25% от максимального достигнутого значения. Учитывая связь tA и tB через «фактор мягкости» SF получаем:

Формула Формула

Отсюда tB может быть вычислено по соотношению:

Формула

Учитывая, что в большинстве случаев SF≈1, то в первом приближении tB может быть определено как:

Формула

Объединим в итоговое выражение для мощности динамических потерь диода PVD_trans «на переключение»:

Формула

Упростим данное соотношение:

Формула

Результирующее выражение для мощности динамических потерь PVD_trans «на переключение» имеет вид:

Формула

QRR — заряд обратного восстановления;

VDC – обратное напряжение, (напряжения источника питания);

f — рабочая частота;

SF — «фактор мягкости» диода (в первом приближении может быть принят равным 1).

В ряде случаев в datasheet не приводится значение заряда обратного восстановления QRR, а приводятся:

— зависимости тока восстановления обратной проводимости от IRRM от скорости спада тока di/dt;

— зависимости времени восстановления обратной проводимости tRR от скорости спада тока di/dt.

В этом случае мощности динамических потерь PVD_trans вычисляется по соотношению:

Формула

VDC – обратное напряжение, (напряжения источника питания);

IRRM(di/dt) — ток восстановления обратной проводимости от IRRM при заданной скорости спада тока di/dt;

tRR(di/dt) — зависимости времени восстановления обратной проводимости tRR при заданной скорости спада тока di/dt.

SF — SF — «фактор мягкости» диода (в первом приближении может быть принят равным 1);

f — рабочая частота.

Обратная ветвь ВАХ – напряжение пробоя, обратный ток

По мере увеличения прикладываемого к диоду обратного напряжения монотонно возрастает и обратный ток. При этом для каждого диода существует обратное напряжение, при достижении которого резко возрастает обратный ток и напряжение на диоде быстро падает. При этом пороговом напряжении происходит пробой диода – в большинстве случаем необратимое изменение внутренней структуры диода, сопровождаемое нарушением целостности p-n перехода. Следствием пробоя является выход диода из строя. Исключением являются лавинные диоды, пробой которых носит обратимый характер.

Обратный ток возрастает с увеличением температуры, также с увеличением температуры снижается напряжение пробоя.

Для кремниевых диодов, эксплуатируемых при нормальной температуре тепловой мощностью, выделяемой при приложенном обратном напряжении можно пренебречь. Однако при более жестком температурном режиме и больших значениях обратного напряжения эта мощность может иметь значительную величину, сопоставимую с мощностью потерь в проводящем состоянии.

Для диодов Шоттки обратный ток существенно больше, чем для кремниевых диодов и его необходимо учитывать в расчетах в любом случае.

Мощность, рассеиваемая на диоде при обратном смещении равна произведению напряжения приложенного к диоду VVD_rev и протекающего под действием этого напряжения обратного тока через него IVD_rev:

Формула

— для диода MUR1100E при температуре 100 °С обратный ток составляет величину порядка 600 мкА, если к диоду приложено обратное напряжение 800 В то выделяющаяся тепловая мощность равна 0,48 Вт!

— для диода серии US1 максимальный обратный ток составляет 150 мкА (при температуре 100 °С) и при обратном напряжении 1000 В выделяющаяся тепловая мощность составляет 0,15 Вт.

Важно то, что здесь работает принцип положительной обратной связи: с ростом температуры выделяемая мощность увеличивается, что в свою очередь приводит к росту температуры.

Итак, тепловой режим диода работающего в условиях тока переменной полярности складывается из мощности, выделяемой при прохождении прямого тока, мощности выделяемой в диоде при смене направления тока и мощности выделяемой при обратном смещении:

Формула

PVD_total – общая мощность, рассеиваемая на диоде;

PVD_stat+ – мощность, выделяемая при прохождении прямого тока;

PVD_stat- – мощность, выделяемая при прохождении обратного тока;

PVD_trans – мощность, выделяющаяся на диоде в результате переходных процессов.

Последовательное и параллельное включение диодов
Последовательное включение

Последовательное включение диодов используют для увеличения максимального обратного напряжения VR (рисунок VD.11). При этом необходимо помнить, что увеличивается прямое падение напряжения на диодной сборке.

При приложении обратного напряжения к сборке падения напряжения на диодах распределяются в соответчики с обратной ВАХ каждого из диодов. Из за разброса ВАХ может возникнуть ситуация в которой к некоторым диодам сборки будет приложено напряжение превышающее максимальное и возникнет пробой одного диода сборки. После этого общее приложенное напряжение перераспределится между оставшимися диодами и при этом напряжение на каждом из них возрастет. Это с высокой долей вероятности может привести к постепенному выгоранию всех диодов сборки. Для повышения надежности применяют выравнивающие резисторы, сопротивление которых выбирается таким образом, чтобы ток через резистор был в 2-5 раз больше максимального тока утечки диода:

Формула

VR – максимальная величина прикладываемого к диоду постоянного напряжения.

IRM – максимальный обратный ток через диод. В расчетах необходимо учитывать ток при температуре соответствующей рабочей температуре эксплуатации.

Параллельное включение

Параллельное включение диодов можно использовать для диодов с положительным (например на основе карбида кремния SiC) или небольшим отрицательным температурным коэффициентом более 2 мВ/К, но при условии их термического соединения (размещение на одном радиаторе). Это необходимо для того чтобы токи, протекающие через диоды выравнивались. На практике при параллельном соединении двух кремниевых диодов или диодов Шоттки максимальные рабочий ток не удваивается, а увеличивается на 50-70 %. Это обусловлено разницей хода ВАХ диодов, так что один диод будет нагружен по максимуму, а второй будет ему «помогать». Физика этого эффекта объясняется наличием положительной обратной связи: если через какой-либо из диодов протекает несколько больший, чем через другой, то он нагревается больше. При нагреве кремниевых диодов ВАХ изменяется таким образом, что при постоянном приложенном напряжении ток возрастает. Это приводит еще большему увеличению доли общего тока через этот диод. Уменьшить эту положительную обратную связь можно путем организации термической связи между диодами, то есть разместить их на одном радиаторе охлаждения. В этом случае «лидирующий» по току диод будет подогревать «отстающий» и увеличивать долю тока через него. В целом на практике целесообразно параллельно соединять лишь диоды, расположенные на одном кристалле в одном корпусе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
