Можно ли использовать драйвер лед как обычный БП?
Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.
Поделиться
Последние посетители 0 пользователей онлайн
- Ни одного зарегистрированного пользователя не просматривает данную страницу
Сообщения
Это метки для китайских девственниц куда какую детальку из какой коробки паять
не. это тем у кого кнопки по 5минут дребезжат
@oleg korotkov МЛТ? Вы точно ничего не перепутали?
Правильно пусть учат, прежде чем всякие приблуды делать и продавать.
Ощущение что рисовали плуту в Спринте из библиотек найденных по знакомым, больно все в разнобой. Поэтому предположу что смысловой нагрузки это не несет.
Вторая жизнь светодиодной лампочки на 220В.
Всем привет! Наверное многие сейчас из вас ставят светодиодные лампы дома, в гараже, на даче в плане их экономичности электроэнергии. Но в один прекрасный момент, эта лампочка, как и лампа накаливания выходит из строя. Те, кто не особо дружит с паяльником и электроникой, попросту выбрасывают их и покупают новые. В моем же случае, хотелось вскрыть, посмотреть как она устроена и попробовать дать ей вторую жизнь.
Накопив уже 3 таких лампочки и осмысливая то, что Новый год, а это пару дней свободного времени, я принялся за дело.
Вскрыв светорассеивающую колбу, перед глазами сразу встает плата со светодиодами SMD типа, подключенные последовательно. Сама плата укреплена на алюминиевом радиаторе для отвода тепла от светодиодов. Приподняв всю эту конструкцию, по нижней части корпуса лампы идет дополнительный алюминиевый радиатор, образую как бы круглую воронку. Ну а в центре цоколя-лежит сама плата, «задутая» в термоусадочную трубку.
Ну а теперь о самой переделке:Плату со светодиодами мы оставляем, но ее слегка переделываем. Берем канцелярский нож и перерезаем дорожки между светодиодами. Далее, каждый светодиод подпаиваем отдельно к пятачкам на плате «ПЛЮС» и «МИНУС», то есть получаем параллельное соединение. И от пятачков выводим два провода через отверстие в плате в нижнюю часть.
Далее нужно взять стабилизатор напряжения L7812 и два конденсатора, один на 330nF, второй-0,1мкФ. Все это спаиваем по схеме, которую я ниже приведу. Вход стабилизатора припаиваем на цоколь лампочки(плюсовой вывод входа я припаял к центральному контакту, а минусовой-к резьбовой). Теперь берем нашу плату со светодиодами и припаиваем провода к выходу стабилизатора, соблюдая полярность. Проверяем нашу лампочку в работе, я лично сначала проверял батарейкой Крона на 9В, все исправно работало.В конце прикрутил на всякий случай небольшой радиатор к КРЕНке, предварительно намазав термопасту на радиатор. Ну и в конечном счете, собираем нашу лампочку, внутри чтоб детальки не болтались, я закрепил их каплями термоклея.
Заключительным этапом была испытательная часть лампочки от автомобильного аккумулятора примерно 15 минут. За это время, лампочка не нагревалась, ток потребления был 0,8А.
На данный момент, мною переделано 3 лампочки, в запасе есть еще одна, до которой я доберусь на днях. Все эти переделанные лампочки исправно функционируют уже неделю в гараже моего знакомого.Сколько они проработают еще, никто сказать не может, но учитывая то, что они получили свою вторую жизнь, а не место на свалке-это уже плюс.
Никого не хочу призывать к такой переделке, я лишь показал Вам, как я использовал их повторно. Делать так или нет-решать Вам уже.
Ну а дальше фотографии с переделки уже второй лампочки с цоколем Е14 (первая лампочка была с цоколем Е27, о ней видео будет приложено).
Вторая жизнь энергосберегающих ламп.
В наше время большое распространение получили так называемые энергосберегающие люминисцентные лампы (компактные люминисцентные лампы –КЛЛ).Но со временем они выходят из строя. Одна из причин неисправности –перегорание нити накала лампы. Не спешите утилизировать такие лампы потому, что в электронной плате содержатся много компонентов которые можно использовать в самоделках. Это дроссели, транзисторы, диоды, конденсаторы. Как правило, у таких ламп преобразователь напряжения исправен, и его можно использовать в качестве импульсного блока питания или драйвера светодиода. Таким образом получим бесплатный драйвер для светодиодов, тем более это интересно сделать своими руками.
Для питания светодиодов в осветительных устройствах применяются специальные блоки — электронные драйверы, представляющие собой преобразователи стабилизирующие ток, а не напряжение на своём выходе.
Процесс изготовления самоделки в видео:
Сделано из:
-неисправная энергосберегающая люминисцентная лампа;
-светодиод 10вт;
-эмальпровод диаметром 0,4мм;
-термопаста;
-диоды марки HER, FR, UF на 1-2 ампера
-старая настольная лампа(или соответствующий теплоотвод)
Разбираем энергосберегающую люминисцентную лампу аккуратно поддев отверткой. Колбу лампы нельзя разбивать так, как внутри находятся пары ртути. Прозваниваем нити накала колбы тестером. Если хоть одна нить показывает обрыв, значит колба неисправна. Если есть исправная аналогичная лампа, то можно подключить колбу от нее к переделываемой электронной плате, чтобы удостовериться в ее исправности.
Переделка электронного преобразователя.
Для переделки я использовал лампу мощностью 20Вт, дроссель которой с лёгкостью может отдать в нагрузку 20 Вт. Для 10Вт светодиода больше никаких переделок не требуется. Если планируется запитать более мощный светодиод, требуется взять преобразователь от более мощной лампы, либо установить дроссель с большим сердечником.
Установил перемычки из провода в цепи розжига лампы.
На дроссель намотал 20 витков эмальпровода, подпаиваем выводы намотанной обмотки к диодному мосту, подаём на лампу сетевое напряжение и замеряем выходное напряжение. В моём случае блок выдал 9,7В. Подключил светодиод через амперметр, который показал проходящий через светодиод ток в 0,83А. У десятиватного светодиода рабочий ток равен 900мА, но я специально уменьшил ток чтобы увеличить его ресурс. Собрал диодный мост на плате навесным способом.

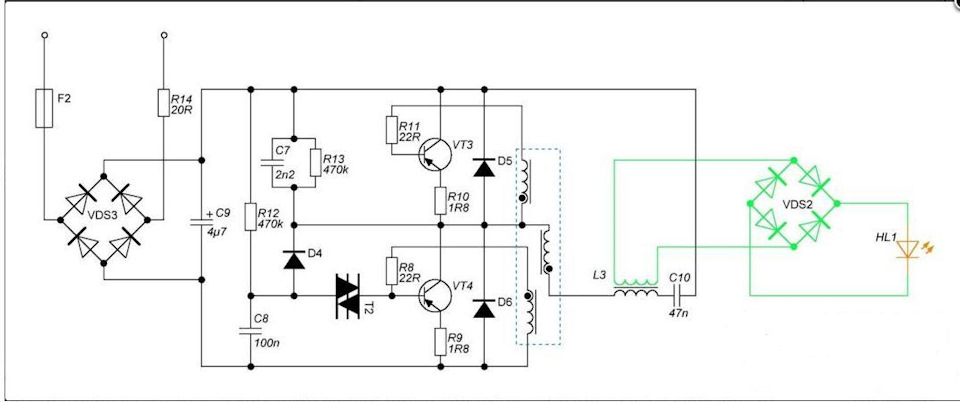

Схема переделанного электронного преобразователя. В результате из дросселя получился трансформатор с подключенным выпрямителем. Зеленым цветом показаны добавленные компоненты.
Сборка светодиодной настольной лампы.
Патрон для лампы на 220 вольт демонтирован. Светодиод мощностью 10Вт установил на термопасту на металлический абажур старой настольной лампы. Абажур выполняет роль теплоотвода для светодиода.
Подобрав соответствующий теплоотвод можно применить светодиодную лампу хоть на гараже, дома, на даче и т.д. Пульсации в норме.
Электронную плату питания и диодный мост установил в корпус настольной лампы.
На глаз освещенность как от 100 ваттной лампы накаливания.
Эта светодиодная настольная лампа работает уже 2 года. Пока все нормально а дальше время покажет. В результате я получил бесплатный драйвер для светодиодов из бросовых материалов.
Светодиодные лампы Т-8, что можно получить из сгоревших трубок
Всем привет. На работе набралась куча не работающих светодиодных ламп Т-8. Типа обычных ламп дневного света, длиною 120 см. Увидел, когда собрались выбросить в мусор. Собрал себе около 40 штук.
Разобрал их по частям. Сначала откусывал контактные части, в них зафальцованы провода. Потом ножиком подрезал алюминиевые торцевые части.
Осторожно снял торцевые части. Клей не сильно держал.
Светодиодную ленту пробовал достать разными путями. Попробовал с нагревом. С петлей из проволоки. Удобно получилось с помощью длинной, пластиковой полосы. Делал похожей на стамеску. Наклеено на похожее на силикон. Теплопроводность у силикона как у дерева, так что не удивительно, что диоды от перегрева горят.
Осторожно загнал под светодиодную ленту
Сначала с одной, потом с другой стороны. Достал ленту, осмотрел. Попадались по разному сгоревшие.
Диод сгорел
Дорожка на плате взорвалась, сам драйвер остался рабочим.
Из-за неправильного подключения сгорела дорожка на плате драйвера светодиодной ленты. Его вставили взамен дневной лампы. Подключения дневной и светодиодной трубок отличается, они не взаимозаменяемые.
Часть трубок разобрана
Заменил сгоревшие светодиоды на лентах. Использовал паяльник. При впаивании нагревал дорожку рядом с диодом, диод прижимал пальцем.
На разных лентах количество сгоревших диодов было разным. Где-то всего один диод, чаще 5-6. Немного переделал, подрезал дорожку. На получившийся контакт поставил перемычку.
Потом, при выборе коробки, контакты выпаивал
Светодиодную ленту клеил теплопроводящим клеем Stars-922. В свое время купил у китайских друзей. Под каждый диод каплю.
Из кабель-канала сделал защиту для драйвера.
Торцы оставил открытыми
Использовал алюминиевый профиль, даже не помню, откуда он. Длина 2,5 м, резал пополам.
Получившийся «светильник» повесил в подвале. После часа работы нагрев незначительный. Еще 3 штуки лежат, может ещё где пригодятся.
Трубки сами по себе низкого качества, покупать такие не советую. И года не проработали.
Всем удачи.
