RU157947U1 — Устройство развязывающее — Google Patents
Publication number RU157947U1 RU157947U1 RU2015129961/28U RU2015129961U RU157947U1 RU 157947 U1 RU157947 U1 RU 157947U1 RU 2015129961/28 U RU2015129961/28 U RU 2015129961/28U RU 2015129961 U RU2015129961 U RU 2015129961U RU 157947 U1 RU157947 U1 RU 157947U1 Authority RU Russia Prior art keywords circulator output connector input directional coupler Prior art date 2015-07-20 Application number RU2015129961/28U Other languages English ( en ) Inventor Владимир Владимирович Задорожный Сергей Игоревич Карабутов Александр Юрьевич Ларин Александр Алексеевич Погромский Алексей Сергеевич Трекин Original Assignee Федеральное государственное унитарное предприятие «Ростовский-на-Дону научно-исследовательский институт радиосвязи» (ФГУП «РНИИРС») Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.) 2015-07-20 Filing date 2015-07-20 Publication date 2015-12-20 2015-07-20 Application filed by Федеральное государственное унитарное предприятие «Ростовский-на-Дону научно-исследовательский институт радиосвязи» (ФГУП «РНИИРС») filed Critical Федеральное государственное унитарное предприятие «Ростовский-на-Дону научно-исследовательский институт радиосвязи» (ФГУП «РНИИРС») 2015-07-20 Priority to RU2015129961/28U priority Critical patent/RU157947U1/ru 2015-12-20 Application granted granted Critical 2015-12-20 Publication of RU157947U1 publication Critical patent/RU157947U1/ru
Links
Images
Abstract
Устройство развязывающее, содержащее циркулятор, на вход которого подается сигнал от передающей части канала активной фазированной антенной решетки, со входа-выхода циркулятора сигнал подается на излучатель, а с выхода циркулятора сигнал подается на вход приемной части канала, отличающееся тем, что устройство выполнено на печатной плате и содержит, по крайней мере, один направленный ответвитель и один циркулятор, вход которого соединен с первым разъемом, выход циркулятора соединен со вторым разъемом, а вход-выход циркулятора соединен через направленный ответвитель с антенным разъемом, выход направленного ответвителя соединен с третьим разъемом, при этом циркулятор, первый, второй и третий разъемы размещены на одной стороне печатной платы, направленный ответвитель и антенный разъем — на другой, разъемы врубного типа, при этом в случае, если устройство содержит N циркуляторов, каждый из которых соединен с направленным ответвителем и перечисленными разъемами, то антенные разъемы установлены с шагом, соответствующем шагу установки излучателей.
Description
Полезная модель относится к области радиотехники и может быть использована в приемопередающих активных фазированных антенных решетках (АФАР) для обеспечения развязки между передатчиком и приемником.
Для соединения и развязки выхода передатчика, входа приемника и излучателя в приемопередающих каналах АФАР часто используются циркуляторы [1 — стр. 45, Гассанов Л.Г. и др. Твердотельные устройства СВЧ в технике связи. М.: Радио и связь. 1988.], [2 — стр. 453-455, 525. Проектирование фазированных антенных решеток // Под ред. Д.И. Воскресенского. М.: Радиотехника. 2012]. Однако известные схемы развязки [2 — рис. 4.4.15 и рис. 4.9.3] не обеспечивают возможности контроля уровня сигнала на выходе приемопередающего канала, поступающего в режиме передачи на излучатель.
Наиболее близким по технической сущности к полезной модели является устройство развязывающее [1 — Рис. 2.10.], взятое за прототип, содержащее циркулятор, на первый вход которого подается сигнал передатчика, со входа-выхода циркулятора сигнал подается на антенну, а с выхода циркулятора сигнал подается на вход радиоприемника.
К недостаткам прототипа следует отнести: отсутствие возможности контроля уровня сигнала на выходе приемопередающего канала, поступающего в режиме передачи на излучатель.
Задача, на решение которой направлена предлагаемая полезная модель, заключается в обеспечении возможности контроля уровня сигнала на выходе приемопередающего канала, поступающего в режиме передачи на излучатель.
Для решения указанной задачи предлагается устройство развязывающее, содержащее циркулятор, на вход которого подается сигнал от передающей части канала АФАР, со входа-выхода циркулятора сигнал подается на излучатель, а с выхода циркулятора сигнал подается на вход приемной части канала АФАР.
Согласно полезной модели, устройство выполнено на печатной плате и содержит, по крайней мере, один направленный ответвитель и один циркулятор, вход которого соединен с первым разъемом, выход циркулятора соединен со вторым разъемом, а вход-выход циркулятора соединен через направленный ответвитель с антенным разъемом, выход направленного ответвителя соединен с третьим разъемом устройства, при этом циркулятор, первый, второй и третий разъемы размещены на одной стороне печатной платы, направленный ответвитель и антенный разъем — на другой, разъемы используются врубного типа, при этом в случае, если устройство содержит N циркуляторов, каждый из которых соединен с направленным ответвителем и перечисленными разъемами, то антенные разъемы установлены с шагом, соответствующем шагу установки излучателей.
Проведенный сравнительный анализ заявленной полезной модели и прототипа показывает:
— в предлагаемой полезной модели между антенным разъемом и входом-выходом циркулятора установлен направленный ответвитель, что дает возможность контроля уровня сигнала на выходе приемопередающего канала, передаваемого в антенну, в то время как в прототипе сигнал с циркулятора сразу подается на излучатель;
— в предлагаемой полезной модели для соединения с передатчиком, приемником и излучателем используются разъемы, в то время как в прототипе соединения осуществляются с помощью пайки.
Сочетание отличительных признаков и свойства предлагаемого устройства развязывающего из литературы не известно, поэтому оно соответствует критериям новизны.

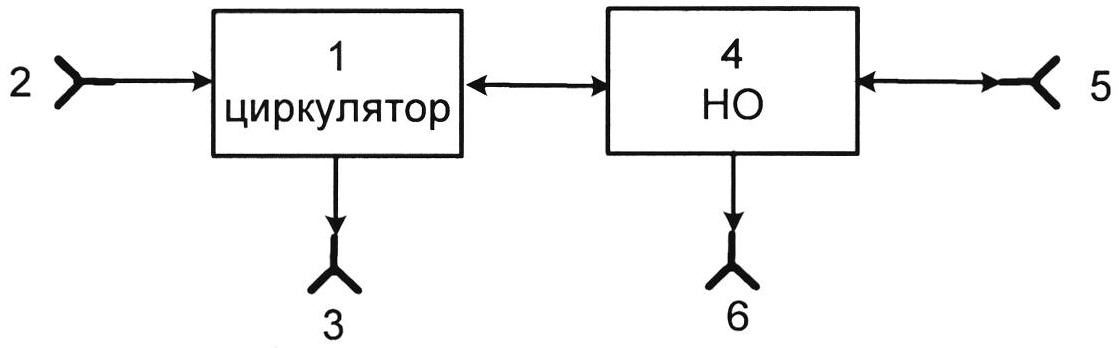

На фиг. 1 приведена структурная схема устройства развязывающего.
На фиг. 2 приведен внешний вид сверху устройства развязывающего.
На фиг. 3 приведен внешний вид снизу устройства развязывающего.
На фиг. 4 приведен внешний вид двухканального устройства развязывающего.
Устройство развязывающее содержит (фиг. 1) циркулятор 1, вход которого соединен с первым разъемом 2, выход циркулятора 1 соединен со вторым разъемом 3. Вход-выход циркулятора 1 соединен через направленный ответвитель 4 с антенным разъемом 5. Выход направленного ответвителя 4 соединен с третьим разъемом 6.
Одна из возможных конструктивных реализаций одноканального варианта предлагаемого устройства развязывающего с одним циркулятором приведена на фиг. 2 (вид сверху) и фиг. 3 (вид снизу).
Циркулятор 1, первый разъем 2, второй разъем 3 и третий разъем 6 размещены на одной стороне печатной платы 7 (фиг. 2), а направленный ответвитель 4 и антенный разъем 5 размещены на другой ее стороне (фиг. 3).
Возможная конструктивная реализация двухканального варианта предлагаемого устройства развязывающего приведена на фиг.4. При этом антенные разъемы установлены с шагом, соответствующем шагу установки излучателей (на фиг. не показаны).
Все разъемы устройства врубного типа и установлены с помощью поверхностного монтажа.
Устройство развязывающее работает следующим образом. При импульсной работе передатчика в режиме передачи передаваемый сигнал поступает через первый разъем 2 (фиг. 1) на вход циркулятора 1 и проходит с минимальными потерями через вход-выход циркулятора 1 и направленный ответвитель 4 на антенный разъем 5 и далее на излучатель (на фиг. не показан). Уровень передаваемого сигнала, поступающий с выхода циркулятора 1 на второй разъем 3 подавлен на Dц дБ. Величина Dц определяется построением циркулятора 1 и составляет 15-30 дБ [1 — стр. 45]. Направленный ответвитель 4 имеет развязку DНО между первым входом-выходом и выходом, что обеспечивает возможность контроля мощности передаваемого сигнала путем оценки уровня сигнала на третьем разъеме 6. Ослабление сигнала DНО на выходе направленного ответвителя 4 зависит от построения изделия и может быть, например, в пределах 10-40 дБ.
В режиме приема поступающий с излучателя (на фиг. не показан) сигнал на антенный разъем 5 проходит через направленный ответвитель 4 и циркулятор 1 с минимальными потерями поступает на второй разъем 3 и далее на радиоприемное устройство (на фиг. не показано).
По сравнению с прототипом, предлагаемая полезная модель обеспечивает контроль уровня сигнала, передаваемого на излучатель с помощью направленного ответвителя, в то время как в прототипе сигнал с циркулятора сразу подается на излучатель.
В предлагаемой полезной модели для соединения с передатчиком, радиоприемником и излучателем используются разъемы, что обеспечивает значительное снижение времени настройки и сборки изделия.
Для проверки работоспособности предлагаемого устройства был изготовлен макет, испытания которого показали совпадение полученных характеристик с расчетными.
Claims ( 1 )
Устройство развязывающее, содержащее циркулятор, на вход которого подается сигнал от передающей части канала активной фазированной антенной решетки, со входа-выхода циркулятора сигнал подается на излучатель, а с выхода циркулятора сигнал подается на вход приемной части канала, отличающееся тем, что устройство выполнено на печатной плате и содержит, по крайней мере, один направленный ответвитель и один циркулятор, вход которого соединен с первым разъемом, выход циркулятора соединен со вторым разъемом, а вход-выход циркулятора соединен через направленный ответвитель с антенным разъемом, выход направленного ответвителя соединен с третьим разъемом, при этом циркулятор, первый, второй и третий разъемы размещены на одной стороне печатной платы, направленный ответвитель и антенный разъем — на другой, разъемы врубного типа, при этом в случае, если устройство содержит N циркуляторов, каждый из которых соединен с направленным ответвителем и перечисленными разъемами, то антенные разъемы установлены с шагом, соответствующем шагу установки излучателей.
RU2015129961/28U 2015-07-20 2015-07-20 Устройство развязывающее RU157947U1 ( ru )
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2015129961/28U RU157947U1 ( ru ) | 2015-07-20 | 2015-07-20 | Устройство развязывающее |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| RU2015129961/28U RU157947U1 ( ru ) | 2015-07-20 | 2015-07-20 | Устройство развязывающее |
