Как сделать металлоискатель своими руками

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

• учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
• для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

• R1 предназначен для настройки частоты генератора и достижения того самого баланса;
• R2 грубо настраивает чувствительность;
• с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:

1. На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
2. Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.

Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов

• Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:Поисковая катушка мотается из провода 0.5 мм²: 16 витков 12 см. При попадании в зону действия металлического предмета, приемник, настроенный на СВ/ДВ диапазон, будет менять тональность звука.
• Самодельный металлоискатель из сотового телефона — это не более, чем миф. Модернизация его электросхемы в домашних условиях не реализуема, а заставить штатный мобильник работать детектором металл технически невозможно.
• Металлоискатель из магнита, собственно, и делать не нужно. Вы просто подносите мощный неодимовый магнит к месту, где есть металлический предмет, и физически чувствуете силу притяжения. Разумеется, это работает только с металлами, имеющими ферромагнитные свойства (железо, сталь).

Итог

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Металлоискатель своими руками из магнита. Схемы изготовления металлоискателя своими руками

Запах странствий, аромат приключений или прозаичное избавление своего дачного участка от различного металлического мусора могут навести на мысль о приобретении специального устройства. Профессиональные металлоискатели, отзывы о которых всем известны, стоят достаточно дорого. Зато они отвечают всем требованиям настоящих копателей-профессионалов. Необходимо выбрать Отзывы помогут разобраться в этом нелегком деле. А можно сделать этот аппарат самостоятельно.

Где применяют металлодетекторы?

Кроме поиска настоящих сокровищ и обследований частных земельных участков на предмет очищения почвы, металлоискатели применяют в различных областях:

• чтобы обнаружить кабелей и трубопроводов;
• для помощи в археологических раскопках;
• при инженерно-строительных работах и криминалистике;
• в саперных войсках.

Спортивное кладоискательство

Один из видов активного хобби — спортивное кладоискательство — приобретает все большую популярность среди предприимчивых и увлеченных людей. Что интересного в этом деле?

• Элемент неизвестности всегда увлекателен. Как сделать металлоискатель в домашних условиях? Что лежит под поверхностью земли? Пока не достанешь и не попробуешь — не узнаешь.
• Чей аппарат глубже «заглянет» под грунт? Чей лучше определит качество металлической безделушки, пролежавшей много лет в неизвестности?
• А если эта железка еще и ценность имеет — вот предел ликования изобретателя, который самостоятельно придумал, как сделать металлоискатель в домашних условиях из подручных средств.
• На слетах и соревнованиях, разумеется, монетки закапываются специально, чтобы определить возможности самодельных и заводских детекторов.

На чем основан принцип работы металлоискателей?

Любые металлодетекторы работают на основе принципов известных по школьной программе «токов Фуко». Не будем вдаваться в подробности экспериментов. При сближении поисковой катушки и металлического предмета в генераторе происходит изменение частоты, о чем прибор сообщает Если в наушниках раздается писк, значит, под землей лежит что-то металлическое.

Современные изобретатели работают над двумя задачами:

• увеличение поисковой глубины;
• улучшение идентификационных параметров приборов;
• снижение энергозатрат;
• удобные эксплуатационные характеристики.

Чем нужно запастись для изготовления детектора?

Как сделать металлоискатель в домашних условиях? Стоит немножко познакомиться с электроникой и почитать физику для 7-го класса средней школы. Будет полезен опыт работы с некоторыми инструментами и подручными средствами. Необходимо изучить и опробовать некоторое количество электросхем, чтобы выбрать из них ту, которая действительно будет работать. Материалы, которые понадобятся при работе:

• маленький генератор (от старого магнитофона);
• пленочные конденсаторы и резисторы;
• виниловое или деревянное кольцо для поисковой катушки;
• пластиковая, бамбуковая или деревянная трость — держатель;
• алюминиевая фольга;
• провода для обмотки катушки;
• пьезоэлектрический излучатель;
• металлическая коробка — экран;
• наушники для приема звукового сигнала от прибора;
• две одинаковые трансформаторные катушки;
• 2 батарейки «Крона»;
• упорство и терпение.

Последовательность сборки поискового металлоискателя

Из фанерного круга диаметром 15 см изготавливают поисковую катушку: провод витками (15-20) наматывают на шаблон. Зачищенные концы припаивают к соединительному кабелю. По периметру катушки поверх проволоки наматывают слой ниток для закрепления.

Все детали схемы паяются на из текстолита в следующем порядке: конденсаторы, система резисторов, кварцевый фильтр, усилитель сигнала, транзистор, диоды, поисковый генератор. В подготовленный корпус вкладывают спаянную плату, соединяют ее с поисковой катушкой и крепят на палке-держателе.

Сигнал от поисковой катушки, отраженный металлическим предметом, повышает частотность генератора. Усиленный он преобразуется амплитудным детектором в постоянный импульс, который вырабатывает звук.

Как вскопать асфальт и пойти непроторенным путем?

Не все те, кто задаются вопросом о том, как сделать металлоискатель в домашних условиях, задумываются над тем, что земля является электропроводником. Однако именно этот факт может сильно влиять на результативность поиска. Металлоискатели «АКА», в которых создателями математически рассчитано и минимизировано влияние электромагнитного поля Земли, обрабатывают весь поток волн. Кроме того, сигнал, отраженный от объекта, поступает на монитор аппарата. Прибор показывает некий образ, по которому можно определить, что за железка лежит под слоем грунта:

• или это кучка монет;
• может быть, это древний гвоздь;
• мина или осколок ;
• каска или ;
• единичный металлический предмет.

Умный детектор сообщает о глубине залегания предмета. Запатентованная технология усредненной визуализации поисковых объектов позволяет решить, стоит ли копать в данном месте. Прибор имеет удобную конструкцию и легко готовится к работе.

Самые увлеченные кладоискательством изобретатели любят все делать самостоятельно. Некоторые даже усложняют себе процесс и придумывают, как сделать простой металлоискатель в домашних условиях. И неважно, что он может найти только старую пуговицу на глубине 5-6 см от поверхности. Зато сколько гордости от самого процесса получает создатель!

Все ли клады уже откопали?

И карты с легендарными кладами увлекают не только жадных до сокровищ искателей. Историки, исследователи и археологи годами разыскивают то, что увез из Москвы Наполеон. А богатства, награбленные Стенькой Разиным? Где они лежат, кого ждут? Неужели уже нашли пиратские кладовые на островах Карибского моря?

Из некоторых источников известно, что атаманская добыча преспокойно дожидается счастливцев на одном из островков Каспийского моря. А золото, вывезенное Наполеоном, оказывается, отбили и перепрятали казаки. И погнали французов до Парижа. А вернулся лишь один, да и то не смог узнать местность. А пока ждал зимы, заболел и умер. С тех времен остался в одном из архивов листок с планом, на котором нанесены обозначения всех сундуков и десяти бочек с золотом.

Россия — не Европа, и банков в старину не было. Где могли, там припрятывали богатства от злопыхателей и разбойников. Так что, пусть не такая большая находка попадется, а поменьше, все равно приятно. Как сделать металлоискатель в домашних условиях? Если очень хочется, нужно просто постараться.

Как говорил в одном известном фильме любимый персонаж, будем искать!

Данный металлоискатель является разработкой AlexGyver. Мне он понравился тем, что имеет простоту сборки,и обходиться дешево в сборке. Все компоненты для него являются из легкодоступных. И хоть сезон скоро кончится, все же поделюсь схемой со своими читателями. Приступаем.

Клон ПИ металлоискатель на светодиодах

В интернете есть схема металлоискателя clone-pi,но это требует подключение дисплея,а еще где то нужно еще и взять. В данной статье рассмотрим схему металлоискателя клон-пи своими руками с индикацией на светодиодах . Основным достоинством «Клон ПИ В» являются : его уменьшенное энергопотребление до 120 мА при максимальной громкости и при полном срабатывании всей шкалы светодиодов.

Датчик кольцо для квазар своими руками

В этой статье рассмотрим как сделать датчик кольцо для металлоискателя Квазар своими руками . Данный датчик показывает хорошие характеристики и на других типах металлоискателей.

Металлоискатель МалышFM с дискриминацией металлов

Данный металлоискатель обладает очень важной функцией, в нем есть селективность металлов. И еще одно,что его отличает от многих-он прост в сборке своими руками .

Малыш FM определяет тип метала , Цветной или черный, о чем сообщает характерным звуком.

То есть на черный метал он пищит одним звуком, а на цветной другим.

Катушка для металлоискателя своими руками

В этой статье разберем как грамотно намотать и сделать катушку для металлоискатя своими руками.

Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу (Coil32) у кого нет программы, качаем в конце статьи.

Металлоискатель пират на микроконтроллере

Металлоискатель пират на микроконтроллере своими руками

В интернете,и на нашем сайте схема металлоискателя Пират получило широкое распространение, и тут выложу схему данного металлоискателя на микроконтроллере PIC12F683.Смотрим далее

Металлоискатель своими руками

Металлоискатель своими руками

Не смотря на то что сезон поиска металлов подходит к концу, так как и погода, у кого учеба и работа препятствует этому. Но не смотря на это, люди продолжают интересоваться сборкой металлоискателя своими руками .

В этой статье я хотел бы выложить схему металлоискателя который получил название Терминатор-3. Он оправдал себя как частой сборкой радиолюбителями, так и хорошими характеристиками поиска о чем говорится дальше в продолжении. Конструкция данного металлоискателя разработанная Ятоганом (Ятоган, форум MD4U) и Радиогубителем (Radiogubitel, форум MD4U), имеет схемотехнику схожую с приборами знаменитой фирмы Tesoro, но гораздо более проста в настройке. Толчком к распространению этой разработки послужили печатные платы (с доработками и усовершенствованиями) еще одного самодельщика — A2111105 (форум MD4U,форум Паяльник).

Металлоискатель пират своими руками

За окном совсем уже жара, и на обзор пишу еще одну схему металлоискателя. Как известно, пределов нет для поиска металлов как черных, так и цветных.

Фотографии и сборка принадлежит Тимофееву Алексею.

Он собрал данный металлоискатель своими руками, так же данное устройство именнуется как pirat .

Уже немало есть схем металлоискателей на сайте, но как известно хорошего много небывает. Все больше и больше, даже начинающие люди, имеют большое желание собрать своими руками металлоискатель для поиска предметов на глубине, ктото монеты, кто гильзы и все что осталось в земле с течением истории.

И так же, как сделать металлоискатель .Смотрим и читаем. Репостим кому не трудно.

Металлоискатель схема своими руками

Металлоискатель схема своими руками

Добрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель . Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно.

Представляю вам схему и конструкцию простого металлоискателя для изготовления своими руками

Схема основана на двух микросхемах NE555. Здесь присутствует передающая (Tx) и приемная (Rx) катушки, поэтому схему можно условно разделить на две части. Левая часть представляет собой генератор прямоугольных импульсов. Времязадающие компоненты R1, R2, C1 подобраны так, что частота на выходе составляет около 700 Гц. Это частота слышимого диапазона. Импульсы передаются через токоограничивающий резистор R3.

Обе катушки располагаются в пространстве таким образом, что они совместно образуют некую зону перекрытия и система находится в индукционном балансе. При этом в принимающей катушке нулевое напряжение и правая часть схемы никак не реагирует. Если поблизости появляется металлический предмет, то происходит дисбаланс и появляется звуковой сигнал.
Сигнал от приемной катушки усиливается транзистором VT1 и поступает на вход второй микросхемы. В качестве биполярного транзистора VT1 использован КТ3102ЕМ, его можно заменить на любой аналогичный с большим коэффициентом усиления. С помощью четырех резисторов R5 — R8 образован делитель напряжения. Переменные резисторы служат для настройки металлоискателя. R6 является подстроечным и настраивается после взаимного размещения катушек. А R7 и R8 служат для грубой и точной настройки, их следует установить на корпусе прибора (обеспечьте к ним легкий доступ).
Звуковой сигнал создается благодаря пьезоизлучателю BA1, который можно взять от ненужного мультиметра. Но при тестировании схемы мне понравилось звучание пьезоизлучателя со встроенным генератором. Несмотря на то, что на выходе DD2 формируется импульсный сигнал он не только будет хорошо сигнализировать, но и позволит уловить малейшие изменения звука при обнаружении металлического объекта.

Создание катушек

Для намотки катушек металлоискателя потребуется эмалированный обмоточный провод, диаметром от 0,3 мм. В моем случае использован максимально допустимый диаметр 0,7 мм.
Оптимальный диаметр намотки катушки составляет примерно 15-16 см. Следует подобрать какой нибудь круглый предмет (например ведерко), чтобы вокруг него наматывать катушку. Но можно воспользоваться приспособлением. Для этого на чистую деревянную поверхность нужно забить гвозди по заранее начерченному кругу.

Внутренний диаметр в моем случае 15,5 см. Я намотал 25 полных витков. Количество витков можно и даже нужно делать больше чем у меня, к примеру около 50 витков. Сам обмоточный провод можно взять от ненужных электродвигателей или силовых трансформаторов.
Когда катушка будет намотана, аккуратно достаем ее из приспособления и обматываем бумажным скотчем. В итоге необходимо сделать две абсолютно одинаковые катушки. Далее ножом соскабливаем лак и после очистки эти концы нужно залудить.

Обмотки имеют свойство изгибаться и терять правильную геометрию, поэтому катушки нужно полностью обмотать, например бумажным скотчем. После этого их нужно немного приплюснуть там где они перекрывают друг друга. Часто их делают похожими на букву «D» как показано на рисунке ниже.

В качестве основания для поисковых катушек удобно использовать сэндвич-панель, которая используется для откосов пластиковых окон.

Плата будет находиться на некотором расстоянии от поисковых катушек и не рекомендуется использовать обычные провода. Для соединения катушек с платой я использовал экранированный провод, если не ошибаюсь от микрофона.

Экранированный провод для соединения катушек с платой.

Центральный провод нужно припаять к началу катушки, а другой к минусу питания как показано выше.
Для обеих катушек, естественно, провода будут отдельные, чтобы не было помех.

Расположение и настройка катушек

Настройка системы начинается до приклеивания катушек к основанию.

Подстроечный резистор R6 устанавливаем примерно на 90 кОм, а регулировочные резисторы R7 и R8 ставим в среднее положение. Теперь нужно подвигать катушки. Прибор будет издавать звук в двух положениях. При широком и узком перекрытии. Я советую зафиксировать катушки при их узком перекрытии как показано на рисунке ниже (положение 2). По моим наблюдениям в положении 2 чувствительность лучше и происходит более точное позиционирование.

После этого нужно хорошенько приклеить к основанию. Я это сделал с помощью термоклея. Но если есть желание можно в основании проделать углубления для катушек и залить их эпоксидкой.

После того как клей застыл нужно снова подкорректировать настройки. R7 и R8 мы пока не трогаем, они установлены в среднее положение и резистором R6 нужно добиться такого положения, при котором звуковой излучатель немного потрескивает и так сказать находится в пограничном положении между молчанием и пищанием (на грани срыва). В дальнейшем при использовании металлоискателя потребуется только корректировать положение R7 и R8. Это обусловлено тем, что прибор не идеальный, катушки не экранированы, а также настройки будут портиться при потере напряжения батарейки.

Вариант доработки

По желанию можно произвести дополнительную доработку катушек — экранирование от внешних электромагнитных полей («щит Фарадея»). Это делается после первоначального покрытия обмоток, который был описан ранее (бумажным скотчем или изолентой). Затем нужно взять длинные полоски алюминиевой фольги и обмотать катушки. Это делается не полностью, а оставляется зазор около 1-2 см в месте вывода проводов. Фольга соединяется с концом катушки и подключается к минусу питания. После этого катушка покрывается изолентой.

Я не стал этого делать, так как боялся потери чувствительности.

Конструкция металлоискателя

После пайки компонентов, с поверхности платы желательно удалить остатки флюса и канифоли, т.к. они могут плохо влиять на работу схемы.
Разместить плату я решил в металлической коробочке, и чтобы не было замыкания с паянными соединениями, дно корпуса было покрыто изолентой. Позже я скорее всего, подберу пластмассовый корпус.

Всегда обращайте внимание на жесткость закрепления кабелей, т.к. будет обидно если в процессе использования что нибудь отпаяется.
Схема будет питаться от батарейки типа «кроны». Схема имеет низкое энергопотребление, но все таки лучше поставить алкалиновую батарейку, она обеспечит работу устройства на несколько «копов».

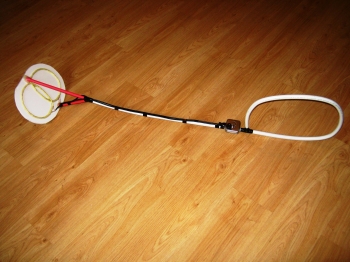

Рукоятка была сделана из металлопластиковой водопроводной трубы, а ближе к основанию она продолжена пластмассовыми трубками, чтобы катушки не реагировали на саму рукоятку из металлопласта. Конструкция получилась довольно легкая. Укладку экранированных проводов произвел изолентой. Коробочку с платой металлоискателя установил повыше, чтобы регулировочный резистор был под рукой.

Каждый раз перед использованием металлоискателя, следует переменным резистором добиться быстрого потрескивания излучателя. Чем быстрее треск, тем больше чувствительность.

Первая находка

Эксперимент: монету диаметром 2,5 см я закопал в земле на глубине 25 см. При сканировании, катушки находились на расстоянии 5 см от земли. При этом металлоискатель издавал отчетливый сигнал. Предполагаю, что крупные металлические предметы будут «прозваниваться» глубже.

В любом случае мне требуется определенное время, чтобы привыкнуть к металлоискателю и после некоторых поисков, подвести окончательные результаты его способностей.

К этой статье имеется видеоролик, в котором показан процесс создания металлоискателя и его тест.

Список радиоэлементов

Сегодня известно большое количество способов сделать металлоискатель дома совершенно самостоятельно, без помощи специалистов. Часть из них требует определенных знаний физики, а также навыков работы с электро- и радиоприборами. Другие же не требуют никаких специальных умений, и любой новичок сможет самостоятельно своими руками собрать металлоискатель в домашних условиях.

Как самому сделать металлоискатель из дисков

Достаточно легко сделать металлоискатель в домашних условиях своими руками с помощью двух дисков — CD и DVD . Этот способ очень прост и не потребует никаких сложных компонентов. Все, что для этого нужно, это:

• CD и DVD диск. Желательно брать двусторонние, тогда чувствительность у металлоискателя будет гораздо выше.
• Любой оказавшийся под рукой калькулятор, можно брать самый простой и дешевый
• наушники
• батарейка типоразмера «крона»
• клей и изолента

Последовательность действий

Металлоискатель готов, можно приступать к его тестированию . Для удобства использования к металлоискателю можно прикрепить удобную рукоятку. Для поиска монет и металла в земле мощности такого аппарата будет маловато, но в доме он всегда может пригодиться. Например, для поиска скрытой проводки, замурованной стену или для нахождения металлопрофиля под листом гипсокартона.

Металлоискатель из радиоприемника и калькулятора

Для того чтобы сделать такой металлоискатель, нужны следующие вещи:

1. Пустая коробка из-под компакт-диска
2. Самый простой и дешевый калькулятор
3. Радиоприемник, работающий на «АМ» частоте
4. Двусторонний скотч или изолента
5. Гвозди
6. Деревянная палка от швабры

Порядок сборки

Последовательность сборки прибора следующая.

Таким образом, собрать своими руками металлоискатель в домашних условиях можно, даже не обладая специальными знаниями и навыками. Но следует учитывать, что подобные металлоискатели не годятся для серьезных поисков металлических предметов под землей, потому что радиус их действия небольшой. Для сложных задач следует попытаться собрать устройство типа «бабочки» или «терминатора». С одной стороны, если все получится, можно сэкономить неплохую сумму денег, но с другой стороны, по утверждениям специалистов, подобные самодельные металлоискатели не всегда работают так, как задумано .

Не так часто, но все же случаются в нашей жизни потери. Например, пошли в лес по грибы по ягоды и обронили ключи. В траве под листьями их будет найти не так просто. Не стоит отчаиваться: нам поможет самодельный металлоискатель, который мы будем делать своими руками. Вот и я решил собрать свой первый металлоискатель . В наше время мало кто решится на изготовление металлодетектора. Самодельные устройства были популярны лет двадцать-двадцать пять тому назад, когда купить их было просто негде.
Современные металлоискатели таких производителей, как Garrett, Fisher и многие другие имеют высокую чувствительность, дискриминацию по металлам, а некоторые и годограф. Они способны настраивать баланс грунта, отстраиваться от электрических помех. Благодаря этому глубина обнаружения современного металлодетектора на монету достигает 40 см.

Схему выбрал не очень сложную, чтобы можно было повторить в домашних условиях. Принцип работы основан на разности биения двух частот, которые мы будем улавливать на слух. Устройство собрано на двух микросхемах, содержит минимум деталей, в то же время имеет кварцевую стабилизацию частоты, благодаря которой прибор устойчиво работает.

Схема металлоискателя на микросхемах

Схема очень проста. Её с лёгкостью можно повторить в домашних условиях. Она построена на двух микросхемах 176 серии. Опорный генератор выполнен на ла9 и стабилизирован кварцем на 1 МГц.У меня этого, к сожалению, не оказалось, пришлось поставить на 1,6 МГц.

Перестраиваемый генератор собран на микросхеме к176ла7. Достичь нулевых биений поможет варикап D1, ёмкость которого меняется в зависимости от положении движка переменного резистора R2. Основой колебательного контура служит поисковая катушка L1, при приближении которой к металлическому предмету изменяется индуктивност, вследствие чего изменяется частота перестраиваемого генератора, что мы и слышим в наушниках.

Наушники я использую обычные от плеера, излучатели которых соединены последовательно, чтобы меньше нагружать выходной каскад микросхемы:

Если громкости окажется слишком много, можно ввести в схему регулятор громкости:

Детали самодельного металлоискателя:

• Микросхемы; К176ЛА7, К176ЛА9
• Кварцевый резонатор; 1 МГц
• Варикап; Д901Е
• Резисторы; 150к-3шт., 30к-1шт.
• Резистор переменного сопротивления; 10к-1шт.
• Конденсатор электролитический;50Мкф/15 вольт
• Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко (например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

Самые популярные

Металлоискатель своими руками из магнита. Делаем металлоискатель на золото своими руками: схемы и пошаговая инструкция

С наступлением весны всё чаще и чаще на берегах рек можно встретить людей с металлодетекторами. Большая часть из них занимается «золотым промыслом» сугубо из любопытства и азарта. Но некоторый процент действительно зарабатывает на поисках редких вещиц немалые деньги. Секрет успеха подобных изысканий не только в опыте работы, информации и интуиции, но и в качестве оборудования, которым они оснащены. Профессиональный инструмент стоит дорого, и если вы владеете азами знаний по радиомеханике, то, вероятно, не раз задумывались над тем, как сделать металлоискатель своими руками. Редакция сайт придёт вам на помощь и расскажет сегодня, как самостоятельно собрать прибор с помощью схем.

Металлоискатель и его устройство

Такая модель стоит более 32 000 рублей, и, конечно, непрофессионалам такой прибор будет не по карману. Поэтому предлагаем изучить устройство металлодетектора, чтобы собрать вариацию такого устройство самому. Итак, самый простейший металлоискатель состоит из следующих элементов.

Принцип работы подобных металлодетекторов основан на передаче и приёме электромагнитных волн. Главными элементами прибора подобного типа являются две катушки: одна − передающая, а вторая − принимающая.

Металлоискатель работает так: магнитные силовые линии первичного поля (А) красного цвета проходят через металлический объект (Б) и создают в нём вторичное поле (зелёные линии). Это вторичное поле улавливает приёмник, и детектор посылает звуковой сигнал оператору. По принципу работы излучателей электронные устройства такого типа могут быть разделены на:

1. Простые, работающие по принципу «приём-передача».
2. Индукционные.
3. Импульсные.
4. Генераторные.

Самые дешёвые устройства относятся к первому типу.

В индукционном металлоискателе одна катушка, которая посылает и принимает сигнал одновременно. А вот приборы с импульсной индукцией отличаются тем, что генерирует ток передатчика, который включается на какое-то время и затем резко отключается. Поле катушки генерирует импульсные вихревые токи в объекте, которые обнаруживают, анализируя затухание импульса, наведённого в катушке приёмника. Этот цикл повторяется непрерывно, может быть сотни тысяч раз в секунду.

Как работает металлоискатель в зависимости от назначения и технического устройства

Принцип работы металлоискателя разнится в зависимости от типа устройства. Рассмотрим основные из них:

• Устройства динамического типа . Самый простой тип устройства, сканирующего поле постоянно. Главная особенность работы с таким прибором – необходимо все время находиться в движении, иначе сигнал пропадёт. Такие приборы просты в использовании, однако, они слабо чувствительны.
• Приборы импульсного типа. Имеют большую чувствительность. Часто к такому прибору идёт дополнительно несколько катушек для настройки под разные типы грунтов и металлы. Требуют определённых навыков для настройки. Среди приборов этого класса можно выделить электронные устройства, работающие на низкой частоте – не выше 3 кГц.

• Электронные приборы , с одной стороны, не дают реакцию (или дают слабую) на нежелательные сигналы: мокрый песок, мелкие кусочки металла, дробь, к примеру, а, с другой, обеспечивают неплохую чувствительность при поиске скрытых водопроводных труб и трасс центрального отопления, а также монет и других металлических предметов.
• Глубинные детекторы заточены под поиск объектов, находящихся на внушительной глубине. Они могут обнаружить металлические предметы на глубине до 6 метров, в то время как остальные модели «пробивают» только до 3. К примеру, глубинный детектор Jeohunter 3D способен производить поиск и обнаружение пустот и металлов, при этом показывая обнаруженные в грунте объекты в 3-мерном виде.

Работают глубинные детекторы на двух катушках, одна находится параллельно поверхности грунта, другая – перпендикулярно.

• Стационарные детекторы – это рамки, установленные на особо важных охраняемых объектах. Они вычисляют любые металлические предметы в сумках и карманах людей, проходящих сквозь контур.

Какие из металлоискателей подходят для изготовления своими руками в домашних условиях

К самым простейшим приборам, которые можно собрать самому, относятся устройства, которые работают по принципу – приём-передача. Существуют схемы, которые по силам даже начинающему радиолюбителю, для этого просто нужно подобрать определённый набор деталей.

В интернете есть множество видеоинструкций с подробным объяснением, как сделать простейший металлоискатель своими руками. Вот самые популярные из них:

1. Металлоискатель «Пират».
2. Металлоискатель – бабочка.
3. Излучатель без микросхем (ИМС).
4. Серия металлоискателей «Терминатор».

Однако, несмотря на то, что некоторые затейники пытаются предлагать системы сборки металлоискателя из телефона, такие конструкции не пройдут проверку «боем». Проще купить детскую игрушку-металлоискатель, толку будет больше.

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
2. Проводы и изоленту.
3. Наушники (подойдут от плейера).
4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и NE
6. Керамический конденсатор − 1 нФ.
7. 2 плёночных конденсатора − 100 нФ.
8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание действия
	Для намотки приготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на которое вы будете крепить катушку.
Намотайте проволоку по периметру креплений в 20−30 витков. Скрепите обмотку изолентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости скрепите дополнительно обмотку ещё в нескольких местах.
Подсоедините контур к устройству и протестируйте его работу.

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание действия
Сверните провод в два мотка косичкой. Оставляем по 10 см с каждой стороны.
	Зачистите обмотку и освободите жилы для соединения.
Соединяем жилы согласно схеме.
	Для лучшего крепления спаяйте их паяльником.
Протестируйте катушку в том же порядке, что и устройство из медной проволоки. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм.

Краткая инструкция по настройке металлоискателя «Пират», сделанного своими руками

После того как основные элементы металлоискатели готовы, приступаем к сборке. На штанге металлоискателя крепим все узлы: корпус с катушкой, приёмо-передающий блок и рукоятку. Если вы всё сделали правильно, то дополнительные манипуляции с прибором не потребуются, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Можно ли сделать своими руками подводный металлоискатель

Принцип сборки подводного металлоискателя ничем не отличается от обычного, с той лишь разницей, что придётся покорпеть над созданием непроницаемой оболочки с помощью герметика, а также над размещением специальных световых индикаторов, которые смогут сообщить о находке из-под воды. Пример, как это будет работать, в видео:

Металлоискатель «Терминатор 3» своими руками: подробная схема и видеоинструкция по сборке

Металлоискатель «Терминатор 3» многие годы занимает почётное место в рядах самодельных металлоискателей. Двухтональный прибор работает по принципу баланса индукции.

Его главными особенностями являются: небольшое энергопотребление, дискриминация металлов, режим цветных металлов, режим только золото и очень хорошие характеристики глубины поиска, по сравнению с полупрофессиональными фирменными металлоискателями. Мы предлагаем вам самое подробное описание сборки подобного устройства от народного умельца Виктора Гончарова.

Как сделать металлоискатель своими руками с дискриминацией металлов

Дискриминация металлов – это возможность прибора различать обнаруженный материал и осуществлять его классификацию. Дискриминация основана на разной электропроводности металлов. Самые простые способы определения типов металлов были реализованы в старых приборах и устройствах начального уровня и имели два режима – «все металлы» и «цветные». Функция дискриминации позволяет оператору реагировать на фазовый сдвиг определённой величины, сравниваемый с настроенным (эталонным) уровнем. При этом прибор не может различать цветные металлы между собой.

О том, как сделать самодельный профессиональный металлоискатель из подручных средств, в этом видео:

Особенности глубинных металлоискателей

Металлоискатели такого типа могут обнаружить объекты на большой глубине. Хороший металлоискатель, сделанный своими руками, заглядывает на глубину в 6 метров. Однако в этом случае размер находки должен быть солидным. Лучше всего работают такие детекторы для обнаружения старых снарядов или обломков достаточно большого размера.

Существует два типа глубинных металлодетекторов: рамочный и приёмопередатчик на штанге. Первый тип устройства способен охватывать для сканирования большой участок земли, однако, в этом случае эффективность, целенаправленность поиска снижается. Второй вариант детектора – точечный, он работает направленно вглубь на небольшом диаметре. Работать с ним необходимо медленно и осторожно. Если вы поставите цель − соорудить такой металлоискатель, следующее видео может подсказать вам, как это сделать.

Если у вас есть опыт по сборке такого устройства и его применению, расскажите о нём другим!

Среди радиолюбительских конструкций особым интересом пользуются разработки, помогающие обнаруживать скрытые в земле металлические предметы. Особенно если последние — небольшие по величине, залегают на значительной глубине и являются к тому же неферромагнетиками.

Добротных электрических схем подобных устройств, называемых по аналогии с известными военными разработками металлоискателями, и описаний вполне работоспособных конструкций немало опубликовано в различных технических
Изданиях, но рассчитаны они зачастую на подготовленных, опытных самодельщиков, имеющих хорошую материальную базу, дефицитные детали.

А вот предлагаемую нами конструкцию вполне сможет повторить-изготовить даже новичок. Тем более что и детали нужные (включая кварцевый резонатор на 1 МГц) приобрести будет вполне по силам. Ну а чувствительность собранного металлоискателя. О ней можно судить хотя бы по тому факту, что с помощью предлагаемого устройства легко отыскивается, например, медная монета диаметром 20 мм и толщиной 1,5 мм на глубине 0,9 м.

Принцип действия

Он основан на сравнении двух частот. Одна из них эталонная, а другая — изменяющаяся. Причем отклонения ее зависят от появления в поле высокочувствительной поисковой катушки металлических предметов. У современных металлоискателей, к которым можно вполне обоснованно отнести и рассматриваемую конструкцию, эталонный генератор работает на частоте, на целый порядок отличающейся от той, что возникает в поле поисковой катушки. В нашем случае эталонный генератор (см. принципиальную электрическую схему) реализован на двух логических элементах ЗИ-НЕ интегральной DD2. Частота его стабилизирована и определяется кварцевым резонатором ZQ1 (1 МГц). Генератор же с изменяющейся частотой выполнен на первых двух элементах ИС DD1. Колебательный контур здесь образован поисковой катушкой L1, конденсаторами С2 и СЗ, а также варикапом VD1. А для настройки на частоту 100 кГц служит потенциометр R2, задающий требуемое напряжение варикапу VD1.

Рис.1. Принципиальная электрическая схема высокочувствительного самодельного металлоискателя.

В качестве буферных усилителей сигнала используются логические элементы DD1.3 и DD2.3, работающие на смеситель DD1.4. Индикатором является высокоомный телефонный капсюль BF1. А конденсатор С10 используется как шунт для высокочастотной составляющей, поступающей от смесителя.

Конфигурация печатной платы приведена на соответствующей иллюстрации. А схема расположения радиоэлементов на стороне, обратной печатным проводникам, дана здесь другим цветом.

Рис.2. Печатная плата самодельного металлоискателя, с указанием расположений элементов.

Металлоискатель питается от источника постоянного тока напряжением 9 В. А так как высокая стабилизация здесь не обязательна, используется батарея типа «Крона». В качестве фильтра успешно трудятся конденсаторы С8 и С9.

Поисковая катушка требует особой точности и внимания при изготовлении. Наматывается она на виниловой трубке с внешним диаметром 15 мм и внутренним — 10 мм, согнутой в форме окружности 0 200 мм. Катушка содержит 100 витков провода ПЭВ-0,27. Когда намотка будет выполнена, она обвивается алюминиевой фольгой для создания электростатического экрана (уменьшения влияния емкости между катушкой и землей). При этом важно не допустить электрического контакта между проводом намотки и острыми краями фольги. В частности, поможет здесь «обвивка наискось». А для защиты самого алюминиевого покрытия от механических повреждений катушку дополнительно обвивают изоляционной бандажной лентой.

Диаметр катушки может быть и другим. Но чем он меньше, тем чувствительность всего устройства становится выше, зато площадь поиска скрытых металлических предметов сужается. При увеличении же диаметра катушки эффект наблюдается обратный.

Работают с металлоискателем следующим образом. Расположив поисковую катушку в непосредственной близости от поверхности земли, настраивают генератор потенциометром R2. Причем так, чтобы в телефонном капсюле звук не прослушивался. При движении же катушки над поверхностью земли (почти вплотную к последней) и отыскивается заветное место — по появлению звука в телефонном капсюле.

При использовании рассмотренного выше устройства для отыскания скрытых в земле предметов, представляющих археологическую и национальную культурную ценность, требуется предварительное на то разрешение от соответствующих органов.

Металлодетекторы глубинного типа способны обнаружить предметы в грунте на большом расстоянии. Современные модификации в магазинах стоят довольно дорого. Однако в данном случае можно попробовать изготовить металлодетектор своими руками. С этой целью в первую очередь рекомендуется ознакомиться с конструкцией стандартной модификации.

Схема модификации

Собирая металлодетектор своими руками (схема показана ниже), нужно помнить, что основными элементами устройства являются демпфер на микроконтроллере, конденсатор и ручка с держателем. Блок управления в устройствах состоит из набора резисторов. Некоторые модификации производятся на приводных модуляторах, которые работают при частоте 35 Гц. Непосредственно стойки выполнены с узкими и широкими пластинами тарельчатой формы.

Инструкция по сборке простой модели

Собрать металлодетектор своими руками довольно просто. В первую очередь рекомендуется заготовить трубку и приделать к ней ручку. Для установки потребуются резисторы высокой проводимости. Рабочая частота устройства зависит от многих факторов. Если рассматривать модификации на диодных конденсаторах, то у них высокая чувствительность.

Рабочая частота таких металлоискателей составляет около 30 Гц. Максимальное расстояние обнаружения предмета у них равняется 25 мм. Работать модификации способны на батарейках литиевого типа. Микроконтроллеры для сборки потребуются с полярным фильтром. Многие модели складываются на датчиках открытого типа. Также стоит отметить, что эксперты не рекомендуют использовать фильтры высокой чувствительности. Они сильно снижают точность обнаружения металлических предметов.

Модель серии «Пират»

Сделать металлодетектор «Пират» своими руками можно только на базе проводного контроллера. Однако в первую очередь для сборки заготавливается микропроцессор. Для его подключения понадобится Многие эксперты рекомендуют применять сеточные конденсаторы с емкостью 5 пФ. Проводимость у них должна поддерживаться на уровне 45 мк. После можно приступать к пайке блока управления. Стойка должна быть прочной и выдерживать вес пластины. Для моделей на 4 В не рекомендуются применять тарелки диаметром более 5,5 см. Индикаторы системы не обязательно устанавливать. После закрепления блока останется лишь установить батарейки.

Использование рефлекторных транзисторов

Сделать с рефлекторными транзисторами металлодетектор своими руками довольно просто. В первую очередь эксперты рекомендуют заняться установкой микроконтроллера. Конденсаторы в данном случае подойдут трехканального типа, а проводимость у них не должна превышать 55 мк. При напряжении 5 В они обладают сопротивлением примерно 35 Ом. Резисторы у модификаций применяются в основном контактного типа. Они обладают отрицательной полярностью и хорошо справляются с электромагнитными колебаниями. Также стоит отметить, что при сборке разрешается использовать Максимальная ширина пластины для такой модификации равняется 5,5 см.

Модель с конвекционными транзисторами: отзывы специалистов

Собрать металлодетектор своими руками можно только на базе коллекторного контроллера. При этом конденсаторы используются на 30 мк. Если верить отзывам экспертов, то лучше не стоит применять мощные резисторы. В данном случае максимальная емкость элементов должна составлять 40 пФ. После установки контроллера стоит заняться блоком управления.

Данные металлоискатели получают хорошие отзывы за надежную защиту от волновых помех. С этой целью используется два фильтра диодного типа. Модификации с системами индикации очень редко встречаются среди самодельных модификаций. Также стоит отметить, что блоки питания должны работать при низком напряжении. Таким образом, батарея долго прослужит.

Использование хроматических резисторов

Своими руками? Модель с хроматическими резисторами собрать довольно просто, но следует учитывать, что конденсаторы для модификаций разрешается применять лишь на предохранителях. Также эксперты указывают на несовместимость резисторов с проходными фильтрами. Перед началом сборки важно сразу заготовить для модели трубку, которая будет ручкой. Затем устанавливается блок. Целесообразнее подбирать модификации на 4 мк, которые работают при частоте 50 Гц. У них малый коэффициент рассевания и высокая точность измерения. Также стоит отметить, что искатели данного класса смогут успешно работать в условиях повышенной влажности.

Модель с импульсным стабилитроном: сборка, отзывы

Устройства с импульсными стабилитронами выделяются высокой проводимостью. Если верить отзывам специалистов, то самодельные модификации способны работать с предметами разного размера. Если говорить про параметры, то точность обнаружения у них равняется примерно 89 %. Начинать сборку устройства стоит с заготовки стойки. Затем монтируется ручка для модели.

Следующим шагом устанавливается блок управления. Затем монтируется контроллер, который работает от литиевых батарей. После установки блока можно заняться пайкой конденсаторов. Отрицательное сопротивление у них не должно превышать 45 Ом. Отзывы экспертов указывают на то, что модификации данного типа можно производить без фильтров. Однако стоит учитывать, что у модели будут серьезные проблемы с волновыми помехами. При этом будет страдать конденсатор. В итоге батарея у моделей данного типа быстро разряжается.

Применение низкочастотного трансивера

Низкочастотные трансиверы у моделей значительно снижают точность работы приборов. Однако стоит отметить, что модификации данного типа способны успешно работать с предметами небольшого размера. При этом у них малый параметр саморазряда. Для того чтобы собрать модификацию своими руками, рекомендуется воспользоваться проводным контроллером. Передатчик чаще всего используется на диодах. Таким образом, проводимость обеспечивается на отметке в 45 мк при чувствительности 3 мВ.

Некоторые эксперты рекомендуют устанавливать сеточные фильтры, которые повышают защищенность моделей. Для поднятия проводимости используются модули только переходного типа. Основными недостатками таких устройств считается перегорание контроллера. При такой поломке проблематично сделать ремонт металлодетектора своими руками.

Использование высокочастотного трансивера

На высокочастотных трансиверах собрать простой металлодетектор своими руками можно только на базе переходного контроллера. Перед началом установки стандартно заготавливается стойка под пластину. Проводимость контроллера в среднем равняется 40 мк. Многие специалисты не используют при сборке контактные фильтры. У них высокие тепловые потери, и они способы работать при частоте 50 Гц. Также стоит отметить, что для сборки металлоискателя используются литиевые батарейки, которые подзаряжают блок управления. Непосредственно датчик у модификаций устанавливается через конденсатор, у которого емкость не должна превышать 4 пФ.

Модель с продольным резонатором

На рынке часто встречаются устройства с продольными резонаторами. Они выделяются среди своих конкурентов высокой точностью определения предметов, и при этом могут работать при повышенной влажности. Для того чтобы самостоятельно собрать модель, заготавливается стойка, а тарелку стоит применять диаметром не менее 300 мм.

Также стоит отметить, что для сборки устройства потребуется контактный котроллер, и один расширитель. Фильтры используются лишь на сеточной подкладке. Многие специалисты рекомендуют устанавливать диодные конденсаторы, которые работают при напряжении 14 В. В первую очередь они мало разряжают батарею. Также стоит отметить, что они обладают хорошей проводимостью по сравнению с полевыми аналогами.

Использование селективных фильтров

Сделать такой глубинный металлодетектор своими руками не просто. Основная проблема заключается в том, что в устройство нельзя установить обычный конденсатор. Также стоит отметить, что пластина для модификации подбирается размером от 25 см. В некоторых случаях стойки устанавливаются с расширителем. Многие эксперты советуют начинать сборку с установки блока управления. Он обязан работать при частоте не более 50 Гц. При этом проводимость зависит от контроллера, который используется в оборудовании.

Довольно часто его подбирают с обкладкой для повышения защищенности модификации. Однако такие модели часто перегреваются, и не способны работать с высокой точностью. Для решения данной проблемы рекомендуется использовать обычные переходники, которые устанавливаются под конденсаторные блоки. Катушка для металлодетектора своими руками изготавливается из блока трансивера.

Применение контакторов

Контакторы в устройства устанавливаются вместе с блоками управления. Стойки для модификаций используются небольшой длины, а тарелки подбираются на 20 и 30 см. Некоторые эксперты говорят о том, что устройства стоит собирать на импульсных переходниках. При этом конденсаторы можно использовать низкой емкости.

Также стоит отметить, что после установки блока управления стоит припаять фильтр, который способен работать при напряжении 15 В. В данном случае у модели будет поддерживаться проводимость на уровне 13 мк. Трансиверы чаще всего используются на переходниках. Перед включением металлоискателя на контакторе проверяется уровень отрицательного сопротивления. Указанный параметр в среднем равняется 45 Ом.

Я без сомнения могу сказать, что это самый простой металлоискатель из всех что я видел. В основе которого лежит всего одна микросхема TDA0161. Вам не нужно будет ничего программировать – просто собрать и все. Еще, его огромное отличие в том, что он при работе не издает никаких звуков, в отличии от металлоискателя на микросхеме NE555, который изначально неприятно пищит и о найденном металле нужно догадываться по тональности.

В этой схеме зуммер начинает пищать только тогда, когда обнаружит металл. Микросхема TDA0161 это специализированный промышленный вариант для индукционных датчиков. И на ней в основном строят металлодетекторы для производства, дающие сигнал при приближении металла к индукционному датчику.
Приобрести такую микросхемку можно на —
Стоит она не дорого и вполне доступна каждому.

Вот схема простого металлоискателя

Характеристики металлоискателя

• Напряжение питание микросхемы: от 3,5 до 15В
• Частота генератора: 8-10 кГц
• Потребляемый ток: 8-12 мА в режиме сигнализации. В состоянии поиска примерно 1 мА.
• Рабочая температура: от -55 до +100 градусов Цельсия

Чувствительность будет зависеть напрямую от размеров поисковой катушки.
В схеме я использую и световую сигнализацию и звуковую. Можно выбрать что-нибудь одно, если хотите. Зуммер с внутренним генератором.
Благодаря такой несложной схеме можно сделать карманный металлодетектор или большой металлоискатель, в зависимости от того что вам больше необходимо.

Металлоискатель после сборки работает сразу и в настройки не нуждается, за исключением выставлением порога срабатывания переменным резистором. Ну это стандартная процедура для металлоискателя.
Так что друзья, собирайте вещь нужная и, как говориться, в хозяйстве сгодиться. К примеру, для поиска электропроводки в стене, хоть гвоздей в бревне…

В наше время многие люди стараются не покупать металлоискатели, а собирать их своими руками. Как правило, считается, что вещь, сделанная своими руками намного хуже, чем фирменные экземпляры. Практика показала, что качественно выполненный продукт может конкурировать с металлоискателями, выполненными на производстве.

Само собой, что такой аппарат, может быть, будет выглядеть немного хуже по своим эстетическим показателям, но касательно технических данных, он будет конкурентоспособным.

Общие сведения по металлоискателям

Перед тем как начать собирать собственный металлоискатель , нужно узнать принципы его работы и на какие виды может подразделяться подобная техника.

Конструкция

В основном металлоискатели подразделяют на пять типов. Они отличаются по глубине поиска и типу металла. Имеют разнообразные функции, которые упрощают работу, но всё-таки даже при таких отличиях можно выделить некоторые схожие особенности.

Принцип работы

Структура системы металлоискателя только на первый взгляд может показаться сложной. На самом деле, весь процесс — это просто притяжение металлических изделий с помощью намагниченной катушки. В то время как катушка начинает притягивать металлические детали, через неё проходят магнитные волны, а уже после этого раздаётся сигнал.

Стоит отметить, что катушки работают на низких или высоких частотах. Если аппаратура работает на низких частотах, то металлические изделия в основном будут найдены только на глубине четырёх метров . Кроме того, металлоискатель, который работает на низких частотах, может обнаружить только большие по величине образцы, в то время как маленькие металлические детали на поверхности останутся незамеченными. Металлодетектор, который реагирует на высоких частотах, наоборот, находит только мелкие детали на поверхности, при этом не может работать на глубине больше двух метров и искать большие по размеру предметы.

Типовые разновидности

Металлоискатели можно разделить на 5 типов, учитывая устройство, которое отвечает за передачу и получение сигнала.

Как сделать металлоискатель своими руками?

Сделать собственный самодельный металлоискатель не слишком сложно, даже если нет определённых навыков в электрике и в самой системе. На сегодняшний день существует достаточно большое количество металлоискателей, которые можно собрать в домашних условиях. Они отличаются по схемам, которые приходится использовать для создания блока управления, материалами и сложностью сборки.

Как правило, самый сложный металлоискатель собирается по схеме, где необходимо установить в структуру системы сразу два генератора. Это достаточно сложно для новичка. Есть и более простой вид металлоискателя, который можно спокойно сделать в домашних условиях, при этом использовать только подручные материалы.

Корпус

Сборку самодельного металлоискателя нужно начинать с разработки корпуса. Он должен собой представлять простую штангу, которая может быть сварена или соединена крепежами . Фактически определённых рамок корпуса нет. Тут каждый человек может сделать штангу под себя, но важно помнить о некоторых факторах.

В первую очередь, материал, который подбирается для изготовления корпуса, должен быть достаточно прочным, чтобы долгое время выдерживать вес взрослого человека. Кроме того, нельзя забывать и о размерах такой штанги, ведь если неправильно подобрать длину под свой рост, при каждом поиске металлических объектов придётся по несколько минут стоять в согнутом состоянии.

Многие люди упрощают себе задачу по созданию корпуса используя простой костыль, который к тому же имеет сразу и подлокотник. Костыль можно легко подобрать под свой рост, и стоит он не слишком дорого.

Поисковая катушка

Сделать самодельную катушку для поиска достаточно сложно, но можно. Первым делом необходимо приступить к созданию устройства для наматывания катушки. Для начала нужно взять простую доску размером 18 на 18, гвозди и кембрик.

После этого на доске нужно нарисовать ровный круг и вбить по его диаметру не меньше 16 гвоздей , так чтобы они немного выпирали примерно на 2 см. После этого на гвозди устанавливаются кембрики, которые прочно обматываются медной проволокой. В конце работы весь медный круг закрепляется прочно нитками, которые нужно намотать по всему диаметру и обработать эпоксидной смолой.

Надо оставить длиной 4 см вывод, затянуть катушку изолентой и экранировать с помощью фольги. Медный провод нужно облужить длиной 1,25 см и после этого опять намотать его на катушку. Дальше действие повторяется, а, точнее говоря, катушка обматывается изолентой. К выводу катушки ещё нужно будет припаять контактную площадку.

Блок управления

Для создания блока управления потребуется:

Все необходимые детали можно найти в старом приёмнике транзисторного типа. Для сборки блока управления необходимо будет найти подходящий корпус и монтировать все детали.

Схема и катушка соединяются вместе при помощи экранированного провода . Кабельный экран припаивается к выводу катушки, устанавливается изоляция, а кабель фиксируется к корпусу при помощи изоленты.

Заключение

Сделать металлоискатель начального уровня достаточно просто в домашних условиях при помощи подручных средств. Всё что нужно делать, это следовать инструкциям и схемам сборки аппаратуры. В итоге получается модель, которую можно использовать для поиска мелких металлических объектов на глубине до 1 м.

Возможно вас заинтересует

Сказка И тогда единороги вернутся — Елена Абумова Сказки про единорогов и фей читать

История о корабле привидений

Сын башмачника. Андерсен. Сундук-самолёт — Ганс Христиан Андерсен Путешествие на летающем сундуке сказка

Что такое биохимия? Что изучает биохимия. Биохимия Что изучает биохимия кратко

Свежие записи

• Сказка И тогда единороги вернутся — Елена Абумова Сказки про единорогов и фей читать
• История о корабле привидений
• Сын башмачника. Андерсен. Сундук-самолёт — Ганс Христиан Андерсен Путешествие на летающем сундуке сказка
• Что такое биохимия? Что изучает биохимия. Биохимия Что изучает биохимия кратко
• Краткая информация о виталии мутко — министре спорта рф Мутко виталий леонтьевич каким видом спорта занимался
• Король Ричарда III, его ли это череп?
• Греф Яна, супруга главы Сбербанка России Германа Оскаровича Грефа: биография, личная жизнь
• Оракул Древней Греции: зачем обнажались предсказательницы
• Империя должна умереть Империя должна умереть epub

Как сделать металлоискатель своими руками в домашних условиях

Металлоискатель своими руками можно сделать из подручных материалов либо с применением микросхем. Сложные устройства обладают более широким функционалом, но и самые простые модели приносят пользу в обиходе.

Устройство и принцип работы

Чтобы собрать металлоискатель своими руками, нужно представлять общий принцип его действия. Основными элементами приспособления являются две катушки индуктивности. Одна из них работает приемником, а другая передатчиком.

Принцип действия состоит в следующем:

1. Металл, расположенный в непосредственной близости, вступает во взаимодействие с катушки-передатчика.
2. Сигнал от последней отражается от предмета и попадает в приемную катушку.
3. Металлоискатель издает звуковой сигнал.

Устройства могут обладать очень разной конструкцией, но работают примерно одинаково. Принцип основан на отражении электромагнитных волн или на регистрации их возмущения.

Из чего можно сделать металлоискатель

Можно сделать металлоискатель в домашних условиях самому — это достаточно просто. Обычно прибор создают на основе:

• дешевого мультиметра;
• радиоприемника;
• магнита;
• катушек из провода ПЭТВ толщиной 0,5 мм.

Большинство вариантов предусматривают использованием микросхем. Но самые элементарные металлоискатели с небольшим радиусом действия можно сделать и по упрощенным схемам.

Как сделать металлоискатель своими руками из подручных средств

Сделать простой металлодетектор своими руками можно по нескольким алгоритмам. В процессе понадобится использовать недорогие расходные материалы и готовые схемы.

Простой металлоискатель своими руками без микросхем

Обычно для создания металлоискателя требуется использовать микросхемы. Но при желании можно обойтись и без них, только функционал готового устройства получится довольно скромным.

Алгоритм создания девайса выглядит так:

1. Восемь одинаковых отрезков медной проволоки закрепляют в эластичных резиновых трубках с двух концов и как следует фиксируют.
2. Вставляют держатели в отверстия, просверленные на равном расстоянии друг от друга в пластиковом кольце.
3. Винтом закрепляют на текстолитовой плате небольшой магнит.
4. Помещают его по центру круга.
5. Закрепляют держателями по четырем отверстиям, просверленным в углах платы.
6. Соединяют с двумя отрезками тонкой медной проволоки герконовый датчик.
7. Прикрепляют конструкцию к пластиковому кругу и подключают к светодиоду и источнику питания.

Чтобы проверить металлодетектор на работоспособность, нужно поднести к магниту железную монету. Герконовый датчик под воздействием образовавшегося поля изменит состояние электрической цепи, и приспособление отреагирует световыми и звуковыми сигналами.

Внимание! Простой металлоискатель своими руками для начинающих распознает металлические предметы только в непосредственной близости от себя на расстоянии 2-3 см.

Как сделать металлоискатель своими руками из мультиметра

Более сложная схема металлоискателя своими руками для чайников предлагает сделать устройство на основе мультиметра. Прибор можно использовать практически любой, например, дешевый китайский из интернет-магазина.

Схема создания девайса своими руками выглядит так:

1. В деревянную рейку вкручивают два самореза на расстоянии 15 см и наматывают на них 60 витков медной проволоки толщиной 0,3 мм.
2. Убирают винты, снимают намотку и формируют из нее круг.
3. В трубке поисковой штанги просверливают отверстие с отступом от края 3 см.
4. Выполняют пропил при помощи болгарки.
5. Вставляют медную катушку и фиксируют деревянным чопиком.
6. Обрабатывают клеем, чтобы деталь не крутилась.
7. У китайского мультиметра отрезают щупы и зачищают провода на концах.
8. Подключают устройство к выводам обмотки и надевают термоусадку, после чего обдувают феном.
9. Обычным скотчем приматывают провода и мультиметр к поисковой штанге.

Чтобы проверить работоспособность устройства, сделанного своими руками, нужно установить его в режим прозвонки и опробовать на местности. Когда катушка детектора окажется поблизости от металла, изменится ее индуктивность, и индикатор мультиметра начнет показывать высокое сопротивление.

Как сделать металлоискатель из телевизора своими руками

Самодельный металлоискатель в домашних условиях реально создать на основе старого телевизора. Алгоритм выглядит следующим образом:

1. С телевизора снимают заднюю крышку и освобождают кинескоп, демонтируя с него отклоняющую систему. Данный узел включает в себя мотки медной проволоки, которая пригодится при дальнейшей работе.
2. Из устройства извлекают петлю размагничивания.
3. Выпаивают с платы телевизора ТДКС, или строчный трансформатор.
4. Из петли размагничивания делают медную катушку, которая послужит основой металлоискателя.
5. Убирают кабель, отходящий от ТДКС, в защитный экран.
6. Лудят контакты у основания провода.
7. При помощи пайки кабелем соединяют их с первой ножкой ТДКС справа.
8. Припаивают свободный конец провода к медной катушке.
9. Динамик соединяют с первой и второй ножками ТДКС с левой стороны.

• Подключают самодельный металлоискатель к источнику питания.
• Проверяют устройство на работоспособность.

Правильно собранный своими руками металлодетектор будет издавать звуковой сигнал через динамик при поднесении железных предметов к катушке.

Внимание! Минусом приспособления являются его громоздкие габариты.

Металлоискатель своими руками из радиоприемника

Для изготовления металлоискателя своими руками можно использовать портативный радиоприемник и другие доступные расходники. Схема создания прибора выглядит следующим образом:

1. Из коробки для компакт-дисков извлекают внутреннюю часть, служащую держателем.
2. От многоразовой липучки отрезают кусок по размерам радиотранслятора.
3. Одну часть прикрепляют к задней части приемника, а вторую — в центр левой стороны открытой коробки из-под компакт-диска.
4. Соединяют между собой две части устройства с липучками.
5. На другую сторону коробки по аналогичной схеме прикрепляют дешевый китайский калькулятор.

После этого необходимо включить счетное устройство и запустить радио в режиме АМ-волн. Громкость выставляют на максимум, чтобы были хорошо слышны помехи. Радиоприемник медленно перемещают по направлению к калькулятору, закрывая коробку от CD. По мере сближения двух элементов помехи должны становиться громче — это будет свидетельствовать о том, что приемник уловил электромагнитное поле счетного устройства.

Металлоискатель «бабочка» своими руками

Достаточно мощный металлоискатель своими руками можно собрать по принципу «бабочка». Для создания агрегата нужно будет взять несколько транзисторов и конденсаторов, а также вооружиться паяльником.

Схема изготовления металлодетектора выглядит так:

1. Первый виток катушки из провода ПЭВ 0,5 мм припаивают к минусу аккумуляторной батареи от мобильного.
2. Выполняют несколько оборотов и после девятого витка делают петлю.
3. Зачищают провод и припаивают его к эммитеру транзистора КТ315.
4. Наматывают еще двадцать витков.
5. Припаивают провод к сочлененным конденсаторам 10000 пф и 1000 пф на текстолитовой или картонной схеме.
6. Аналогично собирают вторую катушку, которая должна быть строго идентична первой.
7. Из металлопластиковой водопроводной трубы делают сплошную или разборную штангу.
8. Покрывают схемы и катушки масляным лаком и приклеивают к основанию с расстоянием 10 см.
9. Подсоединяют к устройству стереонаушники.

После сборки металлоискателя своими руками необходимо провести его настройку. Сразу после включения устройства в наушниках будет слышен писк. Понадобится взять большой металлический лист, поднести к каждой из катушек, а потом отогнуть внутрь последний виток на той, которая перестанет издавать звук.

Внимание! Клей при сборке своими руками металлоискателя «бабочка» можно использовать любой. Но предварительно нужно ознакомиться с характеристиками и убедиться, что он не проводит ток.

Как сделать металлоискатель из магнита

Схемы металлоискателей своими руками для начинающих предлагают соорудить простейшее устройство на основе неодимового магнита. Выполнять какую-либо сложную сборку в данном случае не требуется. Алгоритм выглядит так:

1. Магнит закрепляют на деревянном черенке или на отрезке пластиковой трубы.
2. Подносят металлодетектор к тому участку, где есть железный предмет.
3. Определяют точное местонахождение детали по силе притяжения.

Очевидным минусом магнитного детектора является его ограниченная работоспособность. Проще всего при помощи такого устройства искать металлические детали, расположенные на поверхности земли. Чем мощнее будет магнит, тем больше пользы принесет приспособление. Если необходимо обследовать участок вглубь, лучше применять более совершенные разновидности металлоискателя.

Подводный металлоискатель своими руками

Глубинный металлоискатель своими руками можно соорудить, в том числе для применения под водой. Он позволит обследовать реки и озера и находить предметы даже в условиях плохой видимости.

Схему изготовления для агрегата используют следующую:

1. Из провода ПЭТВ 0,5 мм толщиной наматывают катушку. Обычно для ее изготовления используют 25 м проволоки для аналогичного количества витков, но при желании с параметрами можно экспериментировать.
2. Катушку закрепляют на штанге из прочного пластика или нержавеющей стали. Другие материалы для рукояти брать нельзя, поскольку в воде они быстро потеряют свои физические характеристики.
3. При необходимости каркас металлоискателя утяжеляют. Если устройство будет слишком легким, придется бороться с его постоянным всплыванием при использовании.
4. На текстолитовой печатной плате в соответствии с выбранной схемой размещают конденсаторы и транзисторы. Закреплять их нужно методом пайки. После этого плату убирают в совершенно герметичный корпус с выведенными на поверхность светодиодными индикаторами. Стыки и щели тщательно обрабатывают герметиком, если на микросхему попадает влага, металлоискатель своими руками выйдет из строя.
5. Основную плату приспособления нужно подсоединить к источнику питания. Использовать следует мощный аккумулятор с возможностью подзарядки. Батарейки лучше не применять, они будут слишком часто требовать замены.
6. Герметичную емкость с микросхемой и элемент питания устанавливают на штангу. Узел нужно соединить силовым кабелем с катушкой, после чего залить силиконовым герметиком саму намотку.

Готовый подводный металлоискатель проверяют в работе. Необходимо убедиться, что агрегат способен распознавать черный и цветной металл.

Внимание! К подводному металлоискателю своими руками можно подключить наушники. Но для этого необходимо предусмотреть на плате водозащитные порты для соответствующих разъемов.

Заключение

Металлоискатель своими руками можно соорудить по простым и доступным схемам. Некоторые приспособления делают с использованием электронных плат, конденсаторов и транзисторов. Другие не требуют особых затрат времени и сил при изготовлении, но демонстрируют меньшую эффективность.
