Как сделать обогреватель своими руками: 4 лучшие идеи

Низкая температура окружающей среды в значительной мере снижает производительность труда и комфорт проживания. Поэтому обогрев бытовых и производственных помещений выполняют важную функцию, требующую существенных финансовых затрат на приобретение специального оборудования. Чтобы сэкономить средства на приборах отопления вы можете собрать обогреватель своими руками. Что особенно актуально для тех помещений и локаций, где нет необходимости заботиться о его эстетичном виде и дизайне.

Идея N1: Изготовление локального мини-обогревателя

Для такой конструкции вам потребуется два кусочка стекла прямоугольной формы, металлическая фольга, парафиновая или стеариновая свеча, деревянный брусок (или брусок из другого диэлектрического материала), электрический шнур с вилкой, листовой металл для контактов.

Порядок изготовления такого мини обогревателя следующий:

• Возьмите два одинаковых кусочка стекла прямоугольной формы, в данном примере используются размеры 4×6 см, но это не критично, можно брать и другое соотношение, главное, чтобы площадь была около 25 см 2 . Очистите и обезжирьте их поверхность.
• При помощи зажженной свечи аккуратно нанесите слой копоти на одну поверхность стекла. Следите за равномерным покрытием и распределением сажи, так как она будет выступать в роли токопроводящего материала.
• При помощи ватки или ушной палочки очистите край закопченного стекла, приблизительно на 5 мм.
• Отрежьте кусочек фольги такой же ширины, как поверхность стекла, покрытая копотью. По длине она должна выступать на 3 – 4 см за край стекла. Положите фольгу на стекло.
• Намажьте край стекла герметиком и совместите две половинки вместе с фольгой между ними.

Края фольги загните под стекло на одну сторону.

• На деревянном бруске закрепите металлические контакты и припаяйте к ним концы электрических проводов с вилкой. Установите стекла на брусок – отопительный прибор готов.

Следует отметить, что максимальная температура такого обогревателя должна составлять около 40ºС. Естественно, отапливать дом, дачу, гараж таким самодельным обогревателем не получится, он подойдет для обогрева палаток, рабочей области перед верстаком или другого пространства непосредственно перед рабочей поверхностью. Если устройство греется слишком сильно, вам потребуется уменьшить сопротивление токопроводящих элементов, для этого можно использовать более толстую фольгу или увеличить толщину сажи.

Идея N2: Инфракрасный обогреватель

Для изготовления инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Рассмотрим два наиболее простых в реализации, для одного из них будет использоваться ИК пленка, применяемая в системе теплого пола, а для второго нагревательную панель изготовим из подручных средств. Если у вас остался пленочный ИК нагреватель от пола или есть возможность его достать, то это значительно упростит вам задачу.

Пленочный ИК нагреватель

Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.

Процесс изготовления состоит из таких этапов:

• Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
• По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки.
• К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях.
• По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии.
• Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий.
• В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
• Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.

Панельный ИК нагреватель

Рабочий элемент инфракрасного обогревателя можно изготовить и самостоятельно. За образец берем конструкцию керамического обогревателя, для него вам понадобится две одинаковые панели из термоупорного пластика (площадью около 1м 2 ), графитовая мука, эпоксидный клей, шнур для питания электрического обогревателя. Графитовая мука будет выполнять роль токопроводящей среды, ее можно приобрести как отдельно, так и взять с отработанных электрических батареек или изготовить из строительного простого карандаша.

Весь процесс подразделяется на такие этапы:

• Подготовьте поверхность пластика, предварительно очистите и обезжирьте сторону, на которую будет наноситься токопроводящая смесь.
• Смешайте графитовый порошок с эпоксидным клеем в соотношении 1:1 или 1:1,5, следует отметить, что с увеличением количества эпоксидного клея сопротивление обогревателя будет увеличиваться, а мощность прибора уменьшаться. При большем количестве графита, увеличится проводимость цепи обогревателя, возрастет протекающий ток и мощность.
• При помощи шпателя нанесите на очищенную пластиковую поверхность смесь графита и эпоксидного клея, как показано на схеме сборки ниже:
• Дождитесь высыхания графитно-эпоксидной смеси и приклейте сверху второй лист пластика. Установите клеммы в месте разрыва токопроводящей дорожки.
• К выводам клемм подсоедините электрический шнур для последующего подключения устройства к питающей сети.

Готовый обогреватель следует опробовать при помощи мультиметра – установите щупы на выводы вилки и замерьте электрическое сопротивление. После этого следует рассчитать выделяемую мощность по такой формуле: P = U 2 / R

Где P – мощность устройства, U – питающее напряжение, R – сопротивление цепи обогревателя.

Преимуществом такого прибора отопления является инфракрасное излучение, которое будет нагревать все предметы, а от них уже происходит обогрев помещения. За счет чего сразу нагреваются конкретные предметы и люди, находящиеся в зоне излучения. Поэтому ИК обогреватель выгодно применять для отопления гаражей, террас, беседок, веранд и таких помещений, где нет необходимости затрачивать ресурсы на постоянное поддержание температуры воздуха.

Если конструкция обогревателя вам покажется недостаточно прочной для использования в каком-то помещении, ее запросто можно усовершенствовать при помощи деревянной рамы по периметру.

Идея N3: Масляный нагреватель

Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.

Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.

Процесс изготовления масляного радиатора заключается в следующем:

• Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра.
• Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления.
• Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины.

Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.

• Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
• Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла.
• Заземлите обогреватель на контур заземления.

Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.

Идея N4: Обогреватель со спиралью

Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.

Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:

• Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса).
• Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
• Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона.

Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.

• С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе.
• Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
• Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.

Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.

Как сделать самому экономный и эффективный инфракрасный обогреватель

Пришла зима, а вместе с ней и холода. И всё бы ничего, если бы холодно было только на улице. Во многих квартирах температура упала до совершенно некомфортной. При этом, учитывая тарифы ЖКХ на электроэнергию, включать масляные обогреватели совсем не хочется. Выход нашёл автор YouTube-канала «Делай Всё Сам», который предлагает ознакомиться с вариантом изготовления своими руками инфракрасного обогревателя, мощностью всего 200 Вт, из остатков плёночного тёплого пола.

Что потребуется для изготовления инфракрасного обогревателя

Чтобы изготовить маломощный, но высокоэффективный обогреватель потребуется наличие:

• плёнки для тёплого пола (размер значения не имеет, главное, чтобы все секции на нём были целыми);
• провода со штепсельной вилкой;
• выключателя, коммутируемого с проводом;
• паяльника, припоя, флюса;
• инструмента для зачистки кабеля;
• деревянных реек для изготовления рамки;
• изоляционного материала (в нашем случае, это сырая резина на подложке);
• саморезов и отвёртки.

Подготовка провода со штепсельной вилкой к работе

Первым делом режем провод пополам и устанавливаем в разрыв выключатель. Ведь постоянно выдёргивать и снова втыкать в розетку штепсельную вилку не слишком удобно. А при наличии выключателя можно значительно упростить задачу.

Подобные размыкатели часто устанавливаются на настенные лампы. Даже если в кладовке не нашлось выключателя необходимой конструкции, в любом магазине электротехнических товаров он будет стоить копейки.

Изготовление рамки обогревателя из деревянных реек

Теперь необходимо изготовить каркас будущего обогревателя. Для этого из деревянных реек собирается квадрат тех же размеров, что и оставшийся после ремонта отрезок плёночного тёплого пола. Для фиксации реек одна к другой можно использовать уголки, но проще будет крепить рейки, попросту загоняя в торец саморезы. Слишком большая прочность здесь не нужна, да и плёнка добавит конструкции жёсткости, когда будет зафиксирована на месте.

Чтобы было удобнее крепить плёнку на рамке, лучше использовать более широкие рейки, однако, за неимением лучшего, вполне можно обойтись даже оконными штапиками, которые должны удерживать стекло в раме.

Когда рамка собрана, требуется сделать так, чтобы она могла стоять вертикально, по аналогии с обычным обогревателем. Для этого можно использовать пару коротких реек, которые фиксируются внизу рамки перпендикулярно ей. Эти импровизированные ножки также фиксируются при помощи самонарезающих или обычных шурупов. После этого рамку можно считать законченной и переходить непосредственно к монтажу инфракрасного нагревательного элемента.

Интересно! Плёнка тёплого пола при подаче на неё напряжения, сама нагревается незначительно. В то же время, и воздух вокруг неё практически не греется. А вот температура препятствий, которые находятся в области действия нагревательного элемента, повышается довольно быстро. Такое действие плёнки можно сравнить с весенним солнцем, которое не может прогреть воздух, однако люди уже чувствуют тепло от него.

Монтаж плёнки тёплого пола на рамку

Секции нагревательных элементов, находящиеся на плёнке, должны быть целыми. Если в секции будет отрезано хотя бы одно деление, работать она не будет. В этом случае, лучше её удалить полностью, чтобы она не мешалась и не занимала места.

Стоит обратить внимание, что по обеим сторонам плёнки идут медные шины. Они являются токоведущими, а потому следует проверить их целостность, прежде чем подавать питание на нагревательный элемент.

Потребляемая мощность подобных плёнок может отличаться, однако разница эта редко бывает значительной. Обычно потребляемая мощность колеблется в диапазоне от 150 Вт до 220 Вт.

Фиксация плёнки на рамке

По краю плёнки есть немного свободного пространства, которое и поможет в фиксации. Крепёж можно производить на обычные канцелярские кнопки, втыкая их сквозь свободное пространство плёнки в деревянные рейки. В итоге, должно получиться некое подобие «телевизора с плоским экраном». Остаётся лишь подключить к нему питание и наслаждаться теплом, которое будет исходить от обогревателя.

Подключение нагревательного элемента: пайка, изоляция

Для подключения питающего провода к нагревательному элементу потребуется паяльник, припой и флюс. Сначала необходимо прожечь в районе медной шины отверстие в плёнке, которая её защищает как с одной, так и с другой стороны. Делать это нужно как можно ближе к нижнему краю, чтобы провод не болтался на весу. В местах, где плёнка с шин удалена, необходимо нанести немного флюса, а после – тонкий слой припоя. Концы проводов нужно облудить, а после припаять их к шинам – один к правой, другой к левой. Для тех, кто хотя бы единожды держал в руках паяльник, эта работа труда не составит.

Изоляция получившихся контактов и иных токоведущих частей

Чтобы получившиеся соединения были безопасными, их следует заизолировать. Наилучшим вариантом здесь будет использование формованной сырой резины. При этом, снимать верхний защитный слой с неё не нужно.

Отрезав подходящие по размеру куски, необходимо плотно прижать их к соединению, полностью закрыв контакт. Сырая резина прекрасно прилипает, а потому следует быть аккуратным. Отклеить её назад уже не удастся, только вместе с обрывком медной контактной шины.

Подобным образом необходимо закрыть и концы шин там, где плёнка была отрезана при укладке тёплого пола. Дело в том, что в этих местах также остаётся оголённый токоведущий контакт, а значит, существует опасность поражения электрическим током. А это чревато не только травмами, но и летальным исходом.

Проверка получившегося инфракрасного обогревателя на работоспособность

Когда все работы выполнены, можно включить получившееся устройство в сеть и проверить его работоспособность. В нашем случае, для наглядности использовался электронный термометр. Для начала была замерена температура стены, возле которой планировалось установить обогреватель. Прибор показал всего 19,5ºС. После измерений, изготовленный своими руками инфракрасный обогреватель был установлен недалеко от стены и включён в сеть.

Ровно через 3 минуты замеры температуры проведены снова. Результат превзошёл самые смелые ожидания – температура поднялась на 5ºС. И это притом, что потребление электроэнергии подобным инфракрасным обогревателем в разы меньше масляных или спиральных аналогов.

Что получилось в итоге

Если обращать внимание на внешний вид, то обогреватель получился довольно аккуратным. Для большей эстетики, рамку можно выкрасить в любой подходящий по стилю интерьера цвет. Для этого лучше всего использовать аэрозольную краску, которая очень быстро сохнет. Но, если в квартире или частном доме нет дорогостоящего ремонта, в котором дизайн интерьера был продуман до мелочей, вполне можно оставить обогреватель и в первоначальном виде.

В заключение

Любой понимает, что при отсутствии тепла ни о каком комфорте проживания в частном доме или квартире и речи быть не может. Многие спасаются от холода различными бытовыми обогревателями, но в этом случае встаёт другая проблема – завышенные счета за перерасход электроэнергии. Представленный в сегодняшней статье инфракрасный обогреватель можно назвать компромиссом, позволяющим проживать при комфортной температуре, не тратя больших денег на оплату электроэнергии.

Надеемся, что изложенная информация будет полезна читателям – начинающим домашним мастерам. Если у вас возникли вопросы по теме, задавайте их в обсуждениях ниже. Там же вы можете оставить свой комментарий, поделиться личным мнением или рассказать об обогревателях, изготовленных вами.

Если вам понравилась наша статья, не забудьте оценить её.

ФОТО: Youtube-канал «Делай Всё Сам»

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные рассказы от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Как сделать обогреватель из пластиковой бутылки

В этой статье мы расскажем, как из обычной пластиковой бутылки можно сделать простейший электрический обогреватель с минимальными затратами.

Необходимые материалы и инструменты
Процесс изготовления обогревателя
Как работает обогреватель из бутылки
Необходимые материалы и инструменты
Процесс изготовления обогревателя
Как работает обогреватель из бутылки

Сегодня мы изготовим простейший комнатный обогреватель, который будет работать по принципу парового термосифонного или парокапельного теплообменника. Работа любого парокапельного обогревателя основана на циклическом превращении электроэнергии в тепловую при контакте с внешним источником. Он не сушит воздух в помещении и может стать отличным решением в качестве дополнительного источника тепла вкупе с традиционными способами отопления.

Предупреждение: Данная статья носит информационно-развлекательный характер. Изготовление обогревателя может быть опасным и требует определенных знаний при работе с электричеством!

Необходимые материалы и инструменты

Для изготовления обогревателя нам потребуются:

• Пустая пластиковая бутылка объемом 1,5 литра;
• Греющий элемент, состоящий из 2 болтов М4 длиной 14 мм, 4 гаек и электрического кабеля с вилкой для подключения обогревателя к сети;
• Изолента;
• Эпоксидный клей. Если клея под рукой не оказалось, его можно заменить парой силиконовых прокладок, которые, к примеру, можно вырезать из куска тонкой силиконовой трубки;
• Для крепления обогревателя к стене и сверления отверстий также потребуются дрель-шуруповерт, бита, сверло ∅ 4 мм и 1 сантехническая клипса под трубу 3⁄4″. В такую клипсу превосходно помещается стандартная крышка от бутылки, поэтому она может служить надежным фиксатором.

Процесс изготовления обогревателя

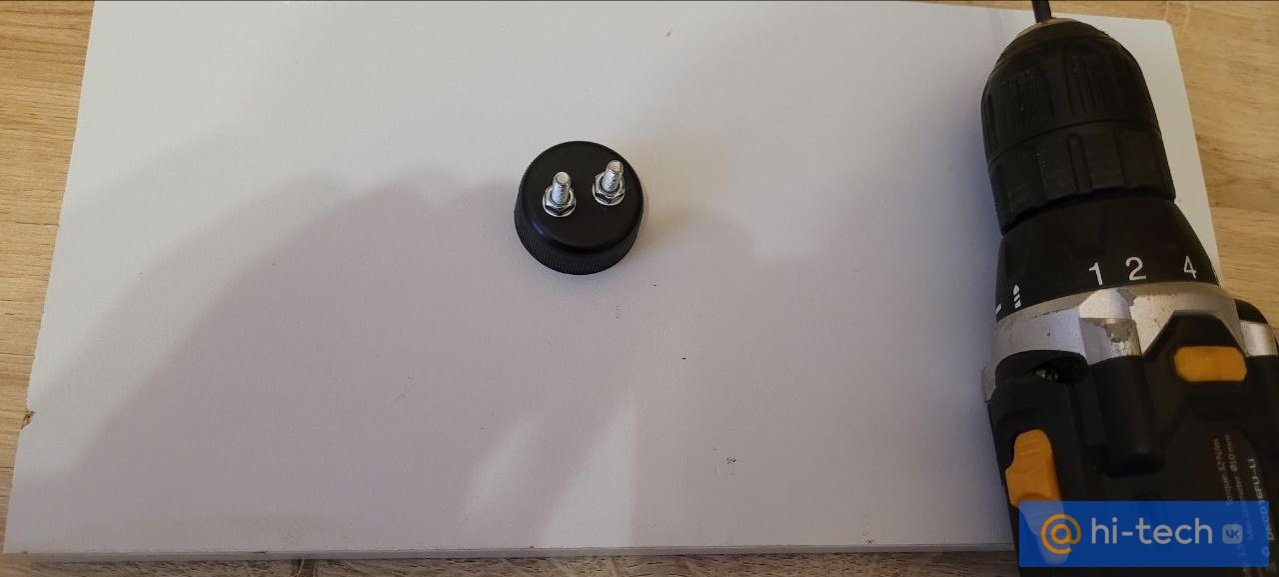

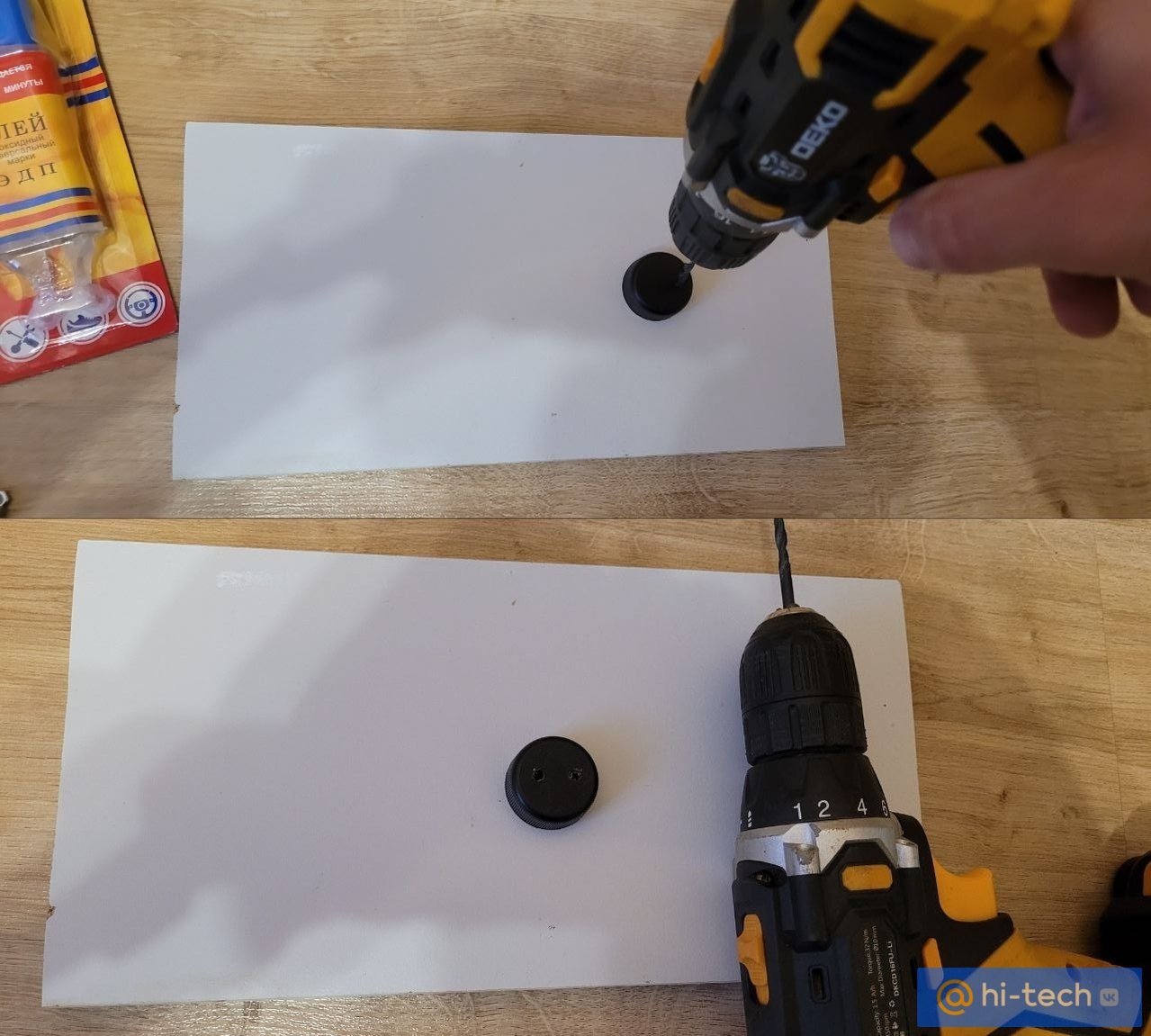

Первым делом приступим к изготовлению нашего основного элемента обогревателя — греющего патрона. Откручиваем крышку от бутылки и сверлим в ней два отверстия ∅ 4 мм на расстоянии примерно 1 см друг от друга.

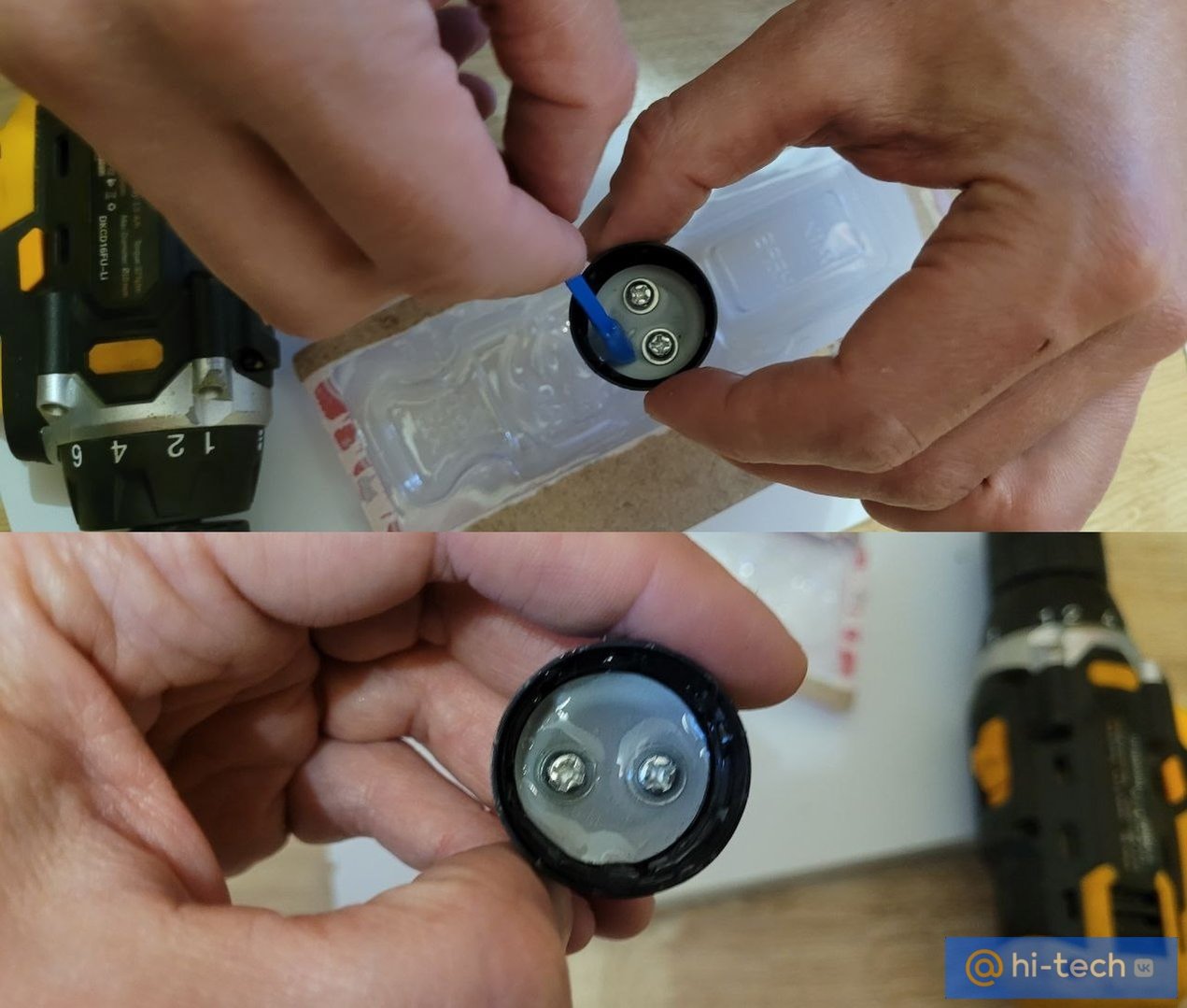

Болты вставляем с внутренней стороны крышки и фиксируем их гайками и шайбами снаружи.

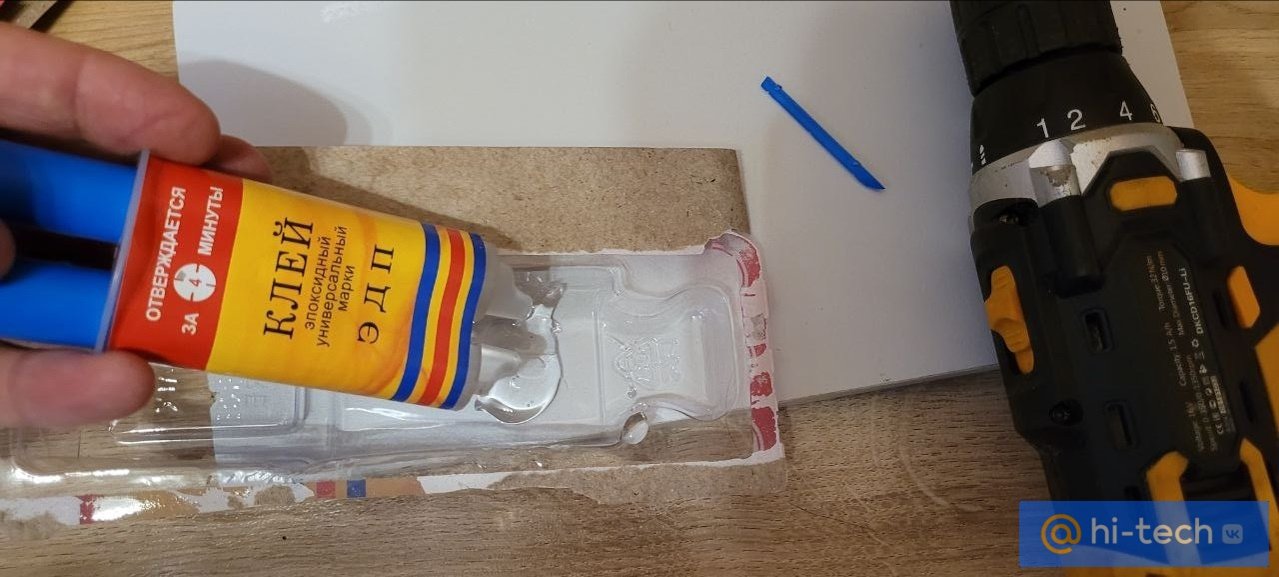

Для надежности соединения нанесем на внутреннюю сторону крышки немного эпоксидной смолы. Такой герметизирующий состав полностью исключит протекание и обеспечит более плотное крепление болтов на крышке.

Смешиваем ингредиенты и сразу наносим состав. Клей довольно быстро схватывается, поэтому медлить нельзя. И самое главное — не залить шляпки болтов. Эпоксидная смола является превосходным диэлектриком, поэтому шляпки должны немного выступать над нашей клеевой подложкой.

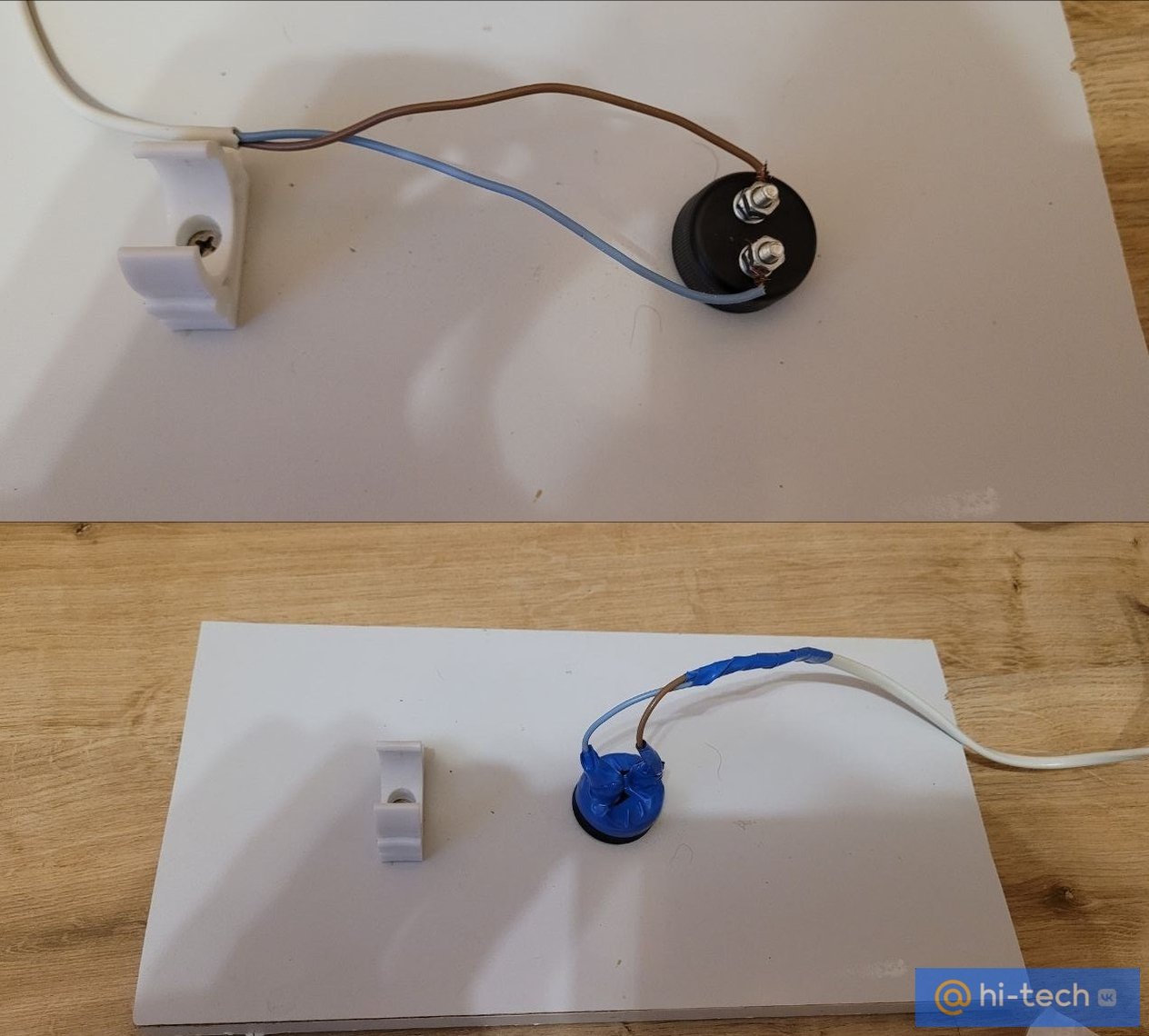

Когда состав подсохнет, приступаем к креплению проводки. Фиксируем провода на крышке с помощью гаек и шайб и тщательно все изолируем.

Теплоносителем в обогревателе будет служить обычная вода из-под крана. Ее потребуется совсем немного — ровно одна крышка. Выливаем воду в бутылку и приступаем к сборке.

Перед окончательной сборкой бутылку лучше слегка смять. После включения обогревателя в сеть давление внутри корпуса вырастет и бутылка выправится.

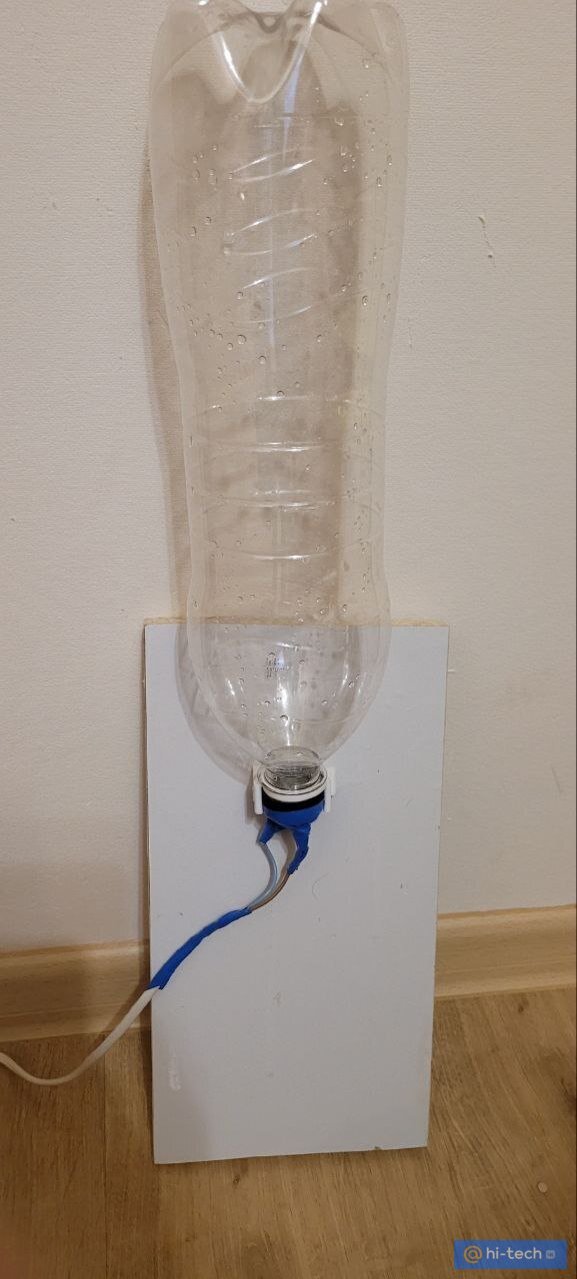

Готовый к работе обогреватель крепим с помощью клипсы, предварительно вкрутив ее в любое удобное место в стене. После этого можно включать устройство в сеть.

Как работает обогреватель из бутылки

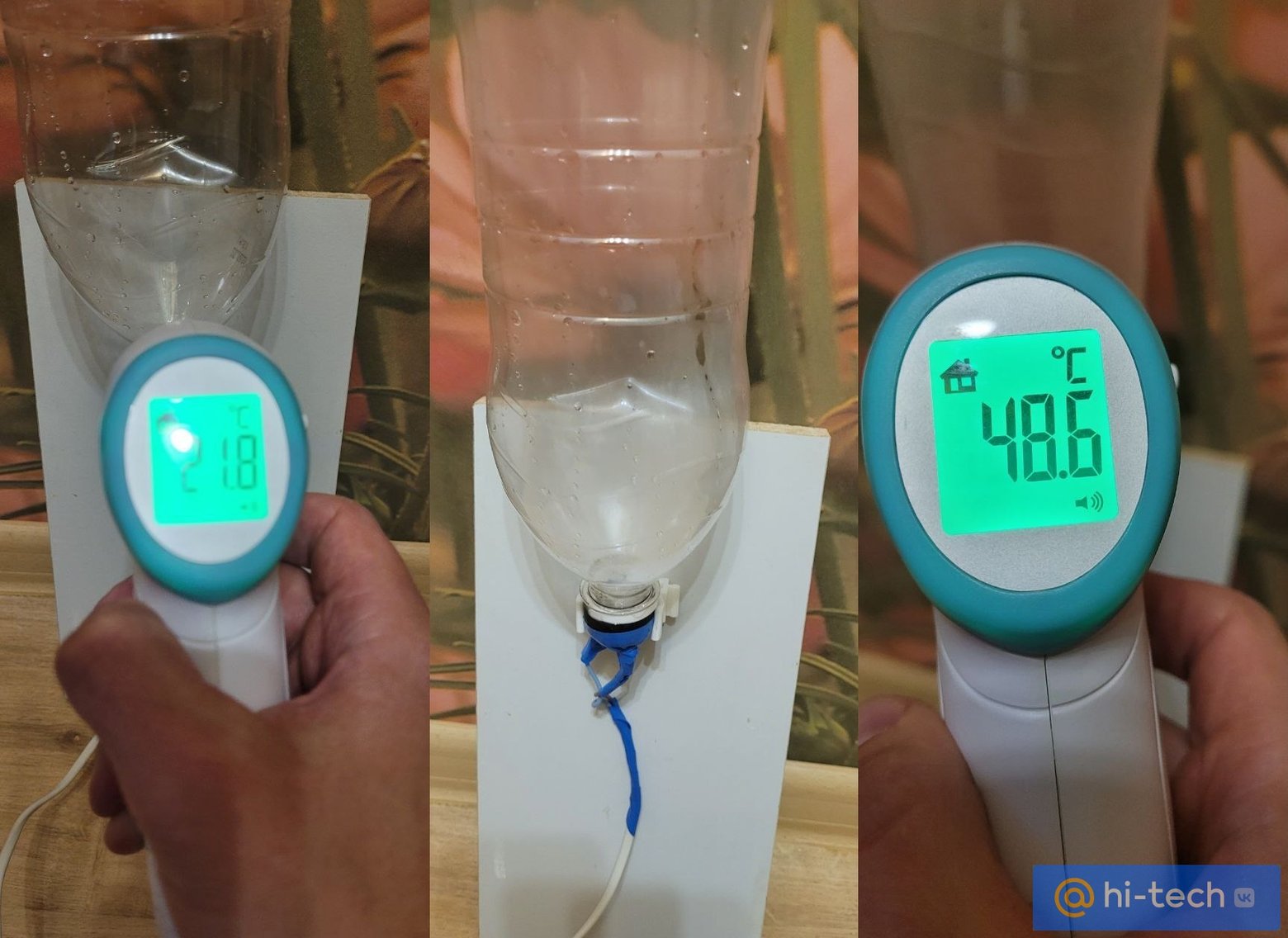

Устройство такого импровизированного обогревателя на самом деле очень простое. После того, как мы заполняем наш греющий элемент водой и подключаем его в сеть, вода, нагреваясь в патроне, быстро превращается в пар и начинает заполнять собой все внутреннее пространство бутылки.

После этого наш обогреватель начинает работать, как обычный поверхностный теплообменник. Пар, отдавая свое тепло через стенку наружу, начинает охлаждаться и тут же конденсируется. Превращаясь в воду, он стекает по стенкам обратно в греющий патрон, и таким образом цикл замыкается.

Благодаря герметичности, такой парокапельный обогреватель не нуждается в обслуживании или доливе воды, а так как процесс кипения и парообразования — это линейный процесс, бутылка никогда не нагреется свыше 70 — при избытке давления внутри корпуса кипение воды автоматически прекращается.

Таким образом из подручных материалов вы можете собрать простейший обогреватель, который, к примеру, можно использовать на даче в качестве дополнительного источника тепла. При параллельном подключении в сеть можно собрать обогреватель из нескольких бутылок и таким образом повысить эффективность и площадь обогрева.

Это тоже интересно:

• Для чего в СССР выпускали странные треугольные бутылки
• Зачем в СССР создали револьвер, который стрелял спиртовыми пулями?
• Для чего на окнах некоторых советских зданий делали бетонные козырьки?

Как сделать обогреватель своими руками: доступные варианты приборов для самостоятельной сборки

Потребность в комфортном тепле возрастает в межсезонье и с наступлением холодов. Но далеко не все домовладельцы имеют возможность приобрести надежное отопительное оборудование заводского производства, стоимость которого часто бывает завышенной. В этом случае альтернативным вариантом становится самодельный обогреватель из доступных материалов, который с легкостью справится с поставленной задачей.

Не забудь поделиться с друзьями!

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

• Простота и доступность в сборке.
• Безопасность и надежность в эксплуатации.
• Экономичность в потреблении энергоносителей.
• Высокая производительность и рабочая мощность.
• Доступная стоимость конструктивных элементов и материалов.
• Эргономичность и удобство транспортировки.
• Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Достоинства самодельных устройств

Самодельные приборы для обогрева городской квартиры, загородного дома или дачи обладают существенными преимуществами перед заводскими изделиями. Они заключаются в следующем:

• Возможность изготовления из доступных и дешевых материалов, что приводит к снижению стоимости готового прибора.
• Простая и компактная конструкция, которая может эксплуатироваться в различных помещениях.
• Удобство использования и транспортировки.
• Высокий КПД при бесшумной работе конструктивных элементов.
• Качество самостоятельной сборки.

Сегодня доступны для самостоятельного изготовления инфракрасные обогреватели, которые являются самыми безопасными и эффективными в эксплуатации. Если требуется более мощное оборудование, тогда можно собрать масляный радиатор, спиртовой обогреватель, тепловую пушку, устройство на батарейке и газу.

Изготовление инфракрасного обогревателя своими руками

Современные ИК излучатели для обогрева жилья отличаются надежностью, практичностью и хорошим КПД. Подобные приборы выделяют инфракрасное излучение, которое без взаимодействия с воздухом способствует быстрому нагреву различных поверхностей в помещении. Таким образом, они эффективно преобразуют электричество в тепловую энергию.

Самый доступный вариант для домашней сборки – экономичный пленочный обогреватель, основу которого составляет нагревательная пленка.

Для работы потребуется подготовить следующие материалы и инструменты:

• два одинаковых куска стекла,
• фольга на алюминиевой основе,
• герметик,
• свеча из парафина,
• клей из эпоксидной смолы,
• электропровод с вилкой,
• держатель свечи,
• палочки для очистки сажи,
• губка для очистки стеклянной поверхности.

Собирается инфракрасный обогреватель своими руками по следующей схеме:

1. Стекло тщательно очищается от загрязнений и обезжиривается.
2. Собирается токопроводящая основа для обогревателя. Свечой с обратной стороны стеклянных заготовок наносится копоть, выступающая своеобразным проводником тока. Перед началом процедуры заготовки слегка охлаждаются.
3. По периметру заготовок палочками очищается поверхность от копоти для получения ровной окантовки шириной 0,5 см.
4. Из фольги вырезаются полоски шириной, равной площади токопроводящей стеклянной основы. Они будут использованы в качестве токопроводящих электродов.
5. Одна заготовка укладывается на ровную поверхность закопченной стороной вверх, и по периметру тонким слоем наносится клей. На проклеенную поверхность накладываются полоски из фольги с небольшим сдвигом за края заготовки.
6. Сверху накрывается второй заготовкой, соответственно, закопченной стороной вниз прижимается для схватывания клея. Все стыки тщательно обрабатываются герметиком.
7. Проверка мощности готовой конструкции. Если показатель мощности не превышает 100 Вт на 1 кв. м помещения, тогда подключение обогревателя к сети осуществляется при помощи токопроводящего провода и вилки.

Мультиметром измеряется сопротивление токопроводящей основы обогревателя. Для подсчета мощности используется простая формула: N = U×U/R, где

N – мощность, U – напряжение электросети (220 вольт), R – сопротивление.

Например, R – 20 Ом, тогда N = 220×220/20. Результат – 2420 Вт. Этой мощности хватит для обогрева помещения площадью 25 кв. м.

Изготовление масляного обогревателя своими руками

Самодельный масляный обогреватель отличается функциональностью, безопасностью и надежностью. Подобное устройство можно использовать для обогрева жилых и технических помещений.

Конструктивно прибор состоит из металлического герметичного корпуса, заполненного теплоносителем – техническим маслом.

Чтобы самостоятельно сделать мощный обогреватель из батареи, потребуются такие материалы:

• использованная батарея,
• трубчатый нагреватель,
• масло техническое,
• регулятор температуры нагрева,
• токопроводящий шнур на 2 жилы с вилкой,
• электрическая помпа мощностью на 2,5 кВт,
• металлические уголки,
• трубки, способные выдерживать температуру нагрева до 160 градусов.

Все работы проводятся при помощи сварочного аппарата и электрической дрели.

Технология изготовления и сборки масляного обогревателя предусматривает следующие этапы:

1. Изготовление прямоугольной рамы требуемого размера для монтажа устройства. Уголки разрезаются на отрезки нужной длины и свариваются между собой в прямоугольную конструкцию. Внизу к каждому углу привариваются ножки.
2. В подготовленной емкости проделываются отверстия для установки ТЭНов. Отверстия должны быть расположены в нижней части прибора. Дополнительное отверстие в верхней части емкости потребуется для заливки теплоносителя. Для вырезания используется болгарка или сварка.
3. Установка электрической помпы на металлические пластины, приваренные к корпусу обогревателя.
4. Для фиксации помпы используются жаростойкие трубки. Они привариваются к корпусу и подсоединяются к помпе при помощи запорной арматуры.
5. Фиксация нагревателей на болтовые соединения в предусмотренные для этого отверстия.
6. На входное отверстие под теплоноситель приваривается штуцер с резьбой наружного типа для установки защитной крышки. Простой вариант крышки можно изготовить из отреза трубы с внутренним типом резьбы, которая сверху накручивается на штуцер. На второй конец трубы наваривается прямоугольная металлическая заглушка, чтобы предотвратить выливание масла.
7. Емкость проверяется на герметичность путем создания небольшого внутреннего давления.
8. Подключение нагревателей параллельным способом для увеличения теплоотдачи обогревателя.
9. Установка и подключение терморегулятора, а также токопроводящего кабеля с вилкой. Монтаж емкости на подготовленный каркас и дополнительное заземление. Заливка теплоносителя в радиатор.

Сборка газового обогревателя своими руками

Не менее востребованным для домашнего пользования является самодельный экономный обогреватель без электричества, работающий на газу. Подобный прибор обеспечивает обогрев помещения за счет инфракрасного излучения и воздушной конвекции.

Чтобы изготовить газовый обогреватель, необходимо подготовить следующие материалы:

• газовую горелку и закрывающий вентиль,
• сито в форме полусферы,
• листовую оцинкованную сталь,
• металлическую сетку.

Схема сборки устройства для обогрева следующая:

1. Из оцинкованной стали вырезается пара круглых заготовок, диаметр которых равен диаметру сита с небольшими выступами.
2. К одной заготовке фиксируется газовая горелка на болты. Далее в противоположную сторону от установленной горелки загибаются выступы. К ним прикручивается сито так, чтобы закрыть горелку. В этом случае сито используется в качестве рассеивателя тепла.
3. Металлическая сетка сгибается в форме цилиндра и фиксируется к выступам так, чтобы закрыть сито с горелкой. Крепежными элементами могут быть металлические заклепки. Визуально прибор похож на цилиндр, внутри которого установлена горелка, а поверх нее – сито и сетка.
4. Сверху цилиндр закрывается второй стальной заготовкой с загибом выступом наружу. Далее к ним фиксируется верхняя часть конструкции.
5. Готовый обогреватель подсоединяется газовым шлангом к баллону или централизованной линии газоснабжения.

Самодельная тепловая пушка

Еще один вариант оборудования, который можно собрать собственноручно – электронагреватель по типу тепловой пушки.

Для изготовления домашней тепловой пушки потребуются:

• металлическая цилиндрическая емкость (ведро, срезанный баллон),
• нагревательный элемент – спираль от электроплиты,
• металлическая решетка,
• вентилятор,
• токопроводящие провода,
• выключатель.

Сборка тепловой пушки проводится следующим образом:

1. Болгаркой срезается донная часть конструкции подготовленной цилиндрической емкости. Получается сквозная заготовка.
2. По диаметру емкости обрезается решетка. Спираль фиксируется на решетке так, чтобы диаметр укладки был меньше диаметра емкости.
3. По бокам емкости проделываются горизонтальные отверстия прямоугольной формы для вставки решетки с зафиксированной спиралью. Таким образом, спираль располагается с отступом в 3 см от края емкости.
4. От спирали токопроводящие провода выводятся за стенки емкости через специальные изоляторы. Снаружи на стенке емкости фиксируется автоматический выключатель с дополнительной изоляцией.
5. На противоположной стороне от решетки устанавливается вентилятор, который надежно фиксируется к стенкам на саморезы. Прибор подключается к автомату.
6. По краям корпуса проделываются отверстия для монтажа опор с фиксацией на гайки. Готовая конструкция должна получиться максимально устойчивой.
7. Тестовый запуск готового обогревателя. Вначале включается вентилятор, затем подается питание на спираль.

Сконструировать домашний электрообогреватель своими руками из подручных средств, стоимость которых невелика, не представляет особой сложности, поэтому с подобной задачей справится даже начинающий мастер.
