На какой высоте, от пола установить трубку домофона в квартире, как удобней, от чего отталкиваться?
Не можем определиться с оптимальной высотой установки трубки домофона в квартире, от чего отталкиваться, на какой высоте (от пола) её лучше установить.
комментировать
в избранное бонус
Ким Чен Ын [562K]
5 лет назад
Если речь об «обычном» домофоне, а не видео-домофоне (тут есть свои правила и требования по высоте его монтажа), то в первую очередь ориентироваться лучше на удобство использования той самой трубки.
Если в квартире проживают дети, которые тоже пользуются этой трубкой, то важно учитывать и их рост.
Ребёнок, вытянув руку вверх, должен иметь возможность снять трубку и положить её на базу.
Дети примерно с 5-7 летнего возраста уже активно пользуются домофоном (рост ребёнка этого возраста 115-130 см).
Наиболее приемлемая высота монтажа трубки, в этом случае, это 140 см.
Да и взрослым людям ростом до 180 см пользоваться будет удобно.
Если детей нет, или на них не ориентируются, то есть некий «стандарт», точней рекомендация, это высота установки трубки (от пола) 155-160 см.
Важно и длину провода той самой трубки учитывать.
Если же домофон устанавливается исключительно под себя, то обычно ориентируются на середину плеча, такая высота установки наиболее приемлемая (удобная).
Высота установки трубки домофона, не регламентируется, очень много индивидуальных моментов, так же важно учитывать где именно будет монтироваться та самая трубка.
При выборе высоты монтажа, главный ориентир, это удобство и причём надо найти среднюю высоту с учётом роста всех членов семьи.
У меня трубка весит на расстоянии 170 см от пола (от пола до центра трубки), вполне удобная и комфортная высота.
На какой высоте установить трубку домофона?
Безопасность и комфорт проживания в собственной квартире обеспечивается различными современными устройствами и технологиями. Среди такого оборудования особого внимания заслуживает домофон, позволяющий снизить проходимость в подъезде, создать условия преждевременного информирования о прибывших гостях. Важно понимать, что эксплуатация устройства зависит от правильности выбора высоты установки домофона, с чем разберемся в этой статье вместе с сотрудниками «ИнТелКом».
Какие факторы влияют на выбор высоты
- Техническая возможность размещения в той или иной области. Не секрет, что в стенах может располагаться электрика, трубы или другие коммуникации, также пространства попросту может быть недостаточно для установки устройства в желаемом месте. Поэтому указанные моменты следует оговорить со специалистами.
- Рост и наличие детей. Представленный фактор является существенным, так как определяет комфортность эксплуатации. Обычно оборудование располагается на вытянутую руку ребенка или на уровне груди взрослого человека. Нужно учитывать особенности размещения кнопки открытия дверей домофона.
- Тип оборудования. На сегодняшний день в продаже можно найти изделия различного исполнения и применяемым технологиям. Среди основных нужно выделить аудио- и видеооборудование. Последний является более современным и требуют расположения таким образом, чтобы можно было обеспечить наблюдение картинки, передаваемой с камеры.
Высота домофона от пола в квартире обычно составляет 1,4 метра, чего зачастую хватает для комфортной эксплуатации.
Особенности замеров и монтажные работы
Как отмечалось выше трубка располагается на высоте 150-160 сантиметров, чего хватает для практичного использования. Но для обеспечения более безопасного уровня желательно располагать изделие на уровне 140 сантиметров. Представленный вариант широко распространен в европейских странах, что гарантирует более практичное применение по эргономическим нормам. Также такой подход более благоприятен при наличии детей в доме.
Процесс монтажа обычно стандартизирован, прокладываются сначала провода от распределительного устройства к системе домофона, подводка делается как сквозным отверстием, так и другими способами. Дальше намечается места крепления и выполняется фиксирование и подключение. Дальше ведется опробование работоспособности, исправление недостатков и уборка рабочей области.
Профессиональная помощь и реализация услуги
Если у вас имеется проблема с выбором высоты домофона от пола или появились трудности в выборе поставщика услуг, рекомендуем обратиться к нам в «ИнТелКом». Специалисты обладают достаточным уровнем компетенции, опыта и навыками, которые способствуют более эффективному и благоприятному взаимодействию.
Стоит обратить внимание и на другие услуги доступные для клиентов: высокоскоростной интернет, интерактивное телевидение, проектирование и установка систем видеонаблюдения и так далее. Уточнить отдельные нюансы по заданному профилю, а также по другому сервису можно по контактному телефону или через форму обратной связи.
На какой высоте устанавливать трубку домофона?
На самом деле, это очень важный и существенный вопрос. Ведь домофонной трубкой должно быть удобно пользоваться как взрослому человеку, так и ребенку.
С учетом среднего роста подростка в возрасте 12-14 лет, который составляет около 150 сантиметров, полагаю, что домофонную трубку в квартире можно вешать на расстоянии 130-140 сантиметров от уровня пола. Это будет вполне приемлемо для взрослого человека и подросток будет легко доставать до него и наживать кнопку, если она расположена не на самой трубке.
Даже ребенок более младшего возраста сможет достать трубку домофона, если она будет установлена на таком расстоянии.
Вопросы дизайна. Оконечные элементы на стенах. Слаботочные сети
В этом выпуске мы рассмотрим нормативные требования и рекомендации производителей к расстановке домофонов, переговорных устройств, ручных извещателей и других слаботочных элементов на стенах.
Эти элементы могут не только испортить дизайн, но и нарушить прямые указания нормативов.
Нормативы, на которые мы будем ссылаться:
- СП 59.13330.2020 Доступность зданий и сооружений для маломобильных групп населения;
- СП 484.1311500.2020 Системы пожарной сигнализации и автоматизация систем противопожарной защиты;
- СП 3.13130.2009 Система оповещения и управления эвакуацией при пожаре;
- ГОСТ Р 53325-2012 Технические средства пожарной автоматики.
Домофоны
Нормативных требований по размещению домофонов нет, а те рекомендации МВД, которые были разработаны в конце 90-х, уже отменены. Поэтому мы можем опираться только на рекомендации производителей.
Большинство из них рекомендует размещать внешний домофон так, чтобы объектив видеокамеры находился на высоте 1,4-1,5 м от пола. В этом случае человек, находясь на удалении 0,5-0,8 м от объектива (с учетом его углов обзора), будет хорошо виден.
Внутренняя часть домофона должна быть установлена так, чтобы центр монитора находился на высоте около 1,5 м от пола.

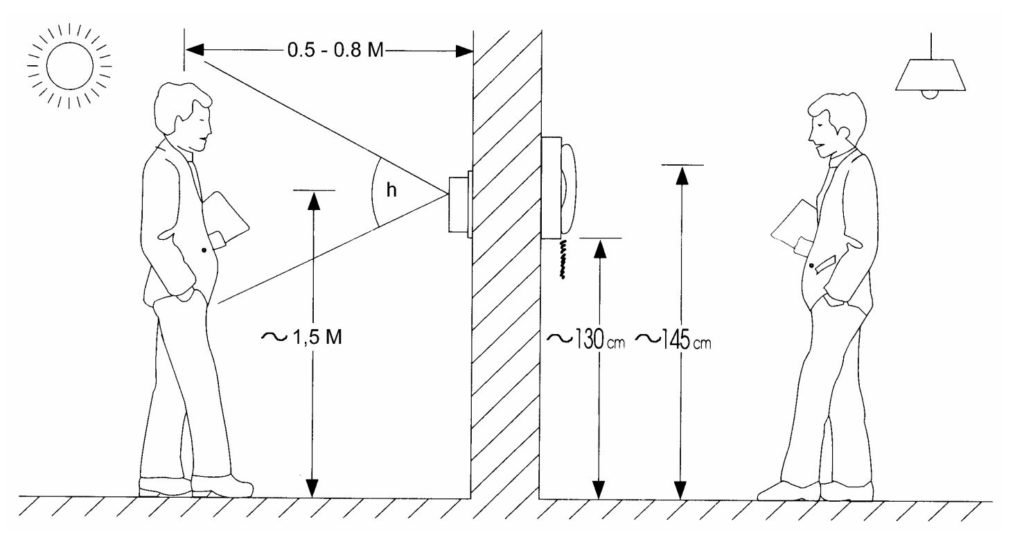

Рис. Вот как установку домофона снаружи (слева) и изнутри (справа) видит один из известных производителей
Рис. Более формализованное изображение (слева – вид с улицы, справа – из квартиры)
Однако, такое размещение «внешнего» домофона нарушает требования СП 59.13330.2020:
8.1.7 При проектировании интерьеров, подборе и расстановке приборов и устройств, технологического и другого оборудования следует исходить из того, что зона досягаемости для посетителя в кресле-коляске должна находиться в пределах:
— при расположении сбоку от посетителя — не выше 1,4 м и не ниже 0,3 м от уровня пола;
— при фронтальном подходе — не выше 1,2 м и не ниже 0,4 м от уровня пола. (СП 59.13330.2020)
Поскольку опуск видеокамеры лишает ее смысла, то для удовлетворения требований норматива дополнительно к домофону устанавливается выносная кнопка (устройство) вызова служебного персонала, которая устанавливается в зоне досягаемости инвалида – на высоте до 1,2 м.
Считыватели системы контроля и управления доступом (СКУД)
Расположение этих оконечных элементов подчиняются тем же требованиям – удобство использования и доступность для МГН (ВАЖНО: если их доступ в данное место предусматривается). Обычно считыватели и кнопки выхода располагаются на высоте около 1,2 метров, в случае использования их инвалидами – чуть ниже: 0,8-1,1 м.
6.4.3. Приборы для открывания и закрывания дверей, дверные горизонтальные поручни следует располагать на высоте 0,8-1,1 м. (СП 59.13330.2020)
Рис. Расположение считывателя на входе в помещении (левая картинка) и кнопки выхода (правая картинка), если не предусматривается доступ инвалидов
Переговорные устройства
Обращаемся к СП 59.13330.2020:
6.4.2 Ручки, рычаги, краны и кнопки различных аппаратов, створок окон для проветривания (не менее одной створки), отверстия вендинговых автоматов, отверстия для банковских карт, чип-карт, слоты купюро- и монетоприемников терминалов, информационные дисплеи и прочие устройства, которыми могут воспользоваться инвалиды на креслах-колясках, следует размещать на высоте 0,85-1,1 м от уровня пола, на расстоянии не менее 0,6 м от боковой стены помещения.
6.5.8 Снаружи такого помещения над дверью следует предусмотреть комбинированное устройство звуковой и визуальной (прерывистой световой) аварийной сигнализации.

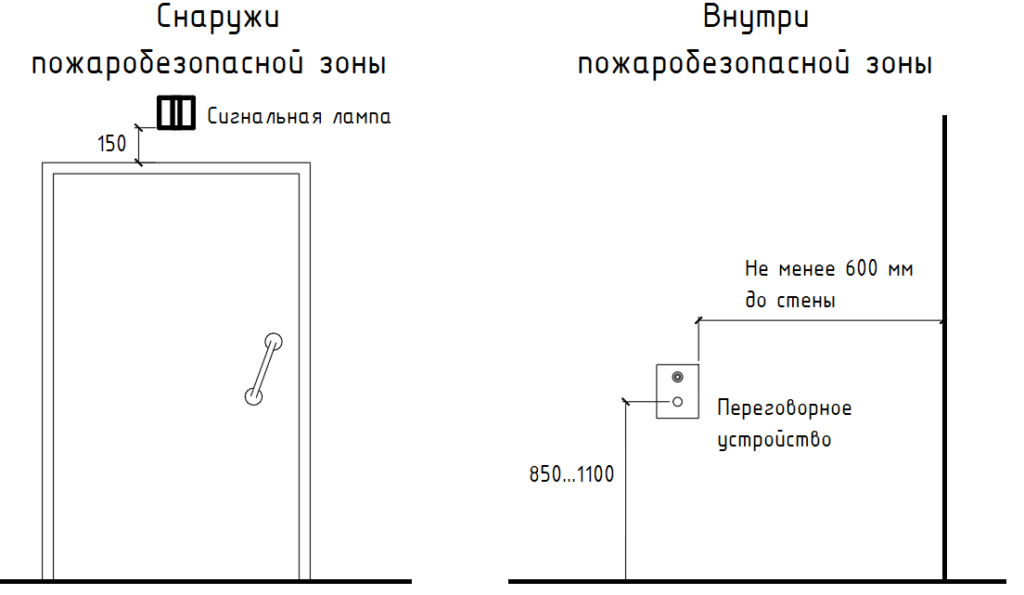

Рис. Правила установки переговорного устройства на примере пожаробезопасной зоны. Снаружи над дверью в это помещение должна быть установлена световая сигнализация
Ручные пожарные извещатели
Определение из ГОСТа:
Извещатель пожарный ручной (ИПР): Извещатель пожарный, предназначенный для ручного формирования сигнала о пожаре.
Мы понимаем желание дизайнеров установить вместо привычных красных коробок что-то более современное и изящное, но ГОСТ и СП ставят производителей в жесткие рамки.

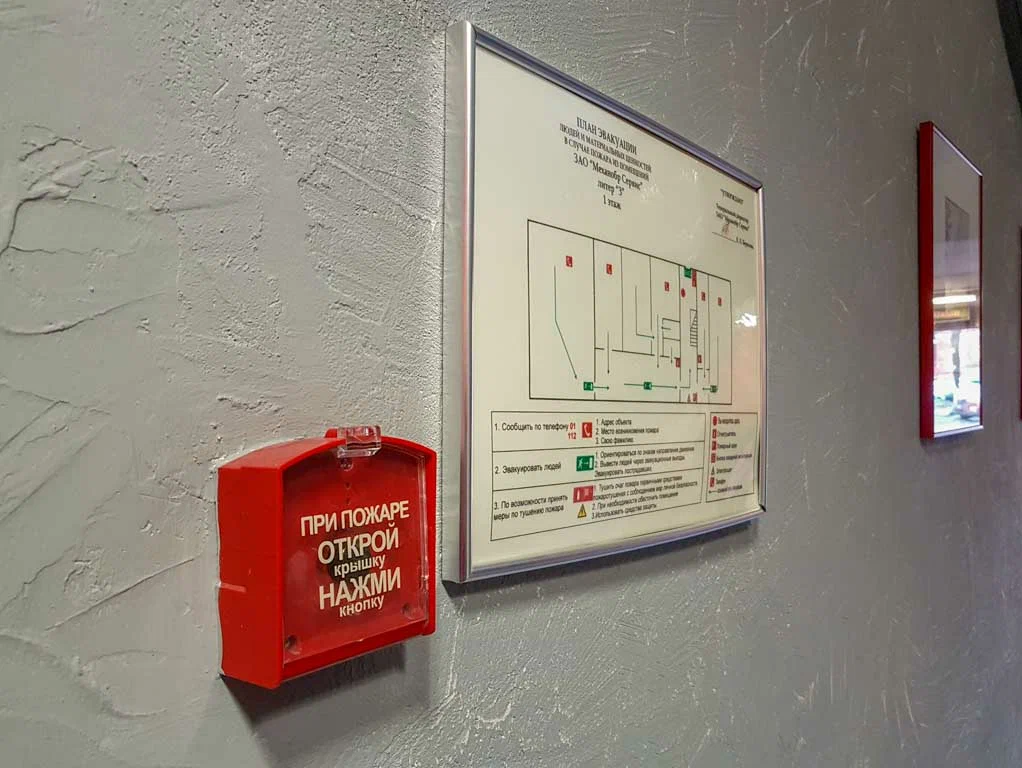

Рис. Нелюбимый архитекторами и дизайнерами ручной пожарный извещатель
ГОСТ Р 53325-2012 регламентирует размеры и цвет ручных извещателей:
4.12.2.5 Цвета элементов ИПР должны быть следующие:
- лицевая поверхность ИПР — красная;
- символы на лицевой поверхности ИПР – белые;
- зона расположения приводного элемента ИПР (прим.: кнопка) — белая с черными символами, либо черная с белыми символами, приводной элемент ИПР — черный, либо белый соответственно.
Корпус извещателя должен быть от 85 до 150 мм. (Таблица 4.11 ГОСТа)
Расстановку извещателей регламентирует СП 484.1311500.2020:
6.6.27 ИПР следует устанавливать на путях эвакуации, у выходов из зданий, в вестибюлях, холлах.
Если при проектировании систем пожарной сигнализации окончательная планировка помещений не установлена, то максимальное расстояние по прямой линии между любой точкой здания и ближайшим ИПР не должно превышать 30 м.
При наличии окончательной планировки или ее изменения ИПР следует устанавливать на расстоянии, м:
- не менее 0,75 м — от различных предметов, мебели, оборудования;
- не более 45 м — друг от друга внутри зданий;
- не более 30 м — от ИПР до выхода из любого помещения.
Рис. Двери, оргтехника, шкафы, мебель – от всех этих предметов извещатель должен находиться на расстоянии не менее, чем 750 мм.
В местах, где ИПР могут подвергаться случайным или злонамеренным действиям (в жилых домах, зданиях образовательных организаций и др.), рекомендуется применять … ИПР с откидной прозрачной крышкой, предусмотренной технической документацией изготовителя ИПР.
ИПР следует устанавливать на стенах и конструкциях на высоте (1,5±0,1) м от уровня земли или пола до органа управления (рычага, кнопки и т.п.). Корпус ИПР при углубленном монтаже должен выступать от поверхности монтажа на расстояние не менее 15 мм.
Рис. Корпус ручного извещателя должен выступать из стены по крайней мере на 15 мм
13.13.3 Освещенность в месте установки ручного пожарного извещателя должна быть не менее нормативной для данных видов помещений.
Эвакуационные знаки пожарной безопасности
Эвакуационные знаки пожарной безопасности: Знаки пожарной безопасности, предназначенные для регулирования поведения людей при пожаре в целях обеспечения их безопасной эвакуации, в том числе световые пожарные оповещатели.
К ним относятся: световые оповещатели «Выход», указатели направлений различного вида и мигающие оповещатели (применяются редко).
Вот, что требует СП 3.13130.2009:
5.3 Световые оповещатели «Выход» следует устанавливать:
- в зрительных, демонстрационных, выставочных и других залах (независимо от количества находящихся в них людей), а также в помещениях с одновременным пребыванием 50 и более человек — над эвакуационными выходами;
- над эвакуационными выходами с этажей здания, непосредственно наружу или ведущими в безопасную зону;
- в других местах, по усмотрению проектной организации…
5.4 Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать:
- в коридорах длиной более 50 м, а также в коридорах общежитий вместимостью более 50 человек на этаже. При этом эвакуационные знаки пожарной безопасности должны устанавливаться по длине коридоров на расстоянии не более 25 м друг от друга, а также в местах поворотов коридоров;
- в незадымляемых лестничных клетках;
- в других местах, по усмотрению проектной организации…
5.5 Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать на высоте не менее 2 м.
Громкоговорители системы оповещения
В другом номере мы уже рассказывали о принципах расстановки громкоговорителей и о том, сколько их должно быть. Посмотрите его, там много полезного.
Вот, что можно добавить:
4.4 Настенные звуковые и речевые оповещатели должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части оповещателя должно быть не менее 150 мм. (СП 3.13130.2009)
Проще говоря, настенный громкоговоритель нельзя «поджимать» вплотную к потолку.
Видеокамеры системы видеонаблюдения
В другом бюллетене про оконечные элементы мы рассказывали о принципах расстановки видеокамер на потолке. Они сохраняются и для настенных видеокамер. Напомним.
Перед видеокамерами не должно быть препятствий – понижений потолка, колонн, люстр и т.п., а также нельзя, чтобы яркие источники света, скажем, прожекторы, светили прямо в объектив.
Также рекомендуется не направлять видеокамеры в сторону окон, поскольку в яркий день их световое пятно может засветить изображение.
Высота установки видеокамеры определяется защитой от действий злоумышленников, которые могут повредить камеру или изменить направление ее взора.
Обычно рекомендуется установить видеокамеры на отметках 2,5-3,0 метра от пола. Устанавливать их намного выше не следует, ведь угол обзора может не позволить увидеть лицо человека.

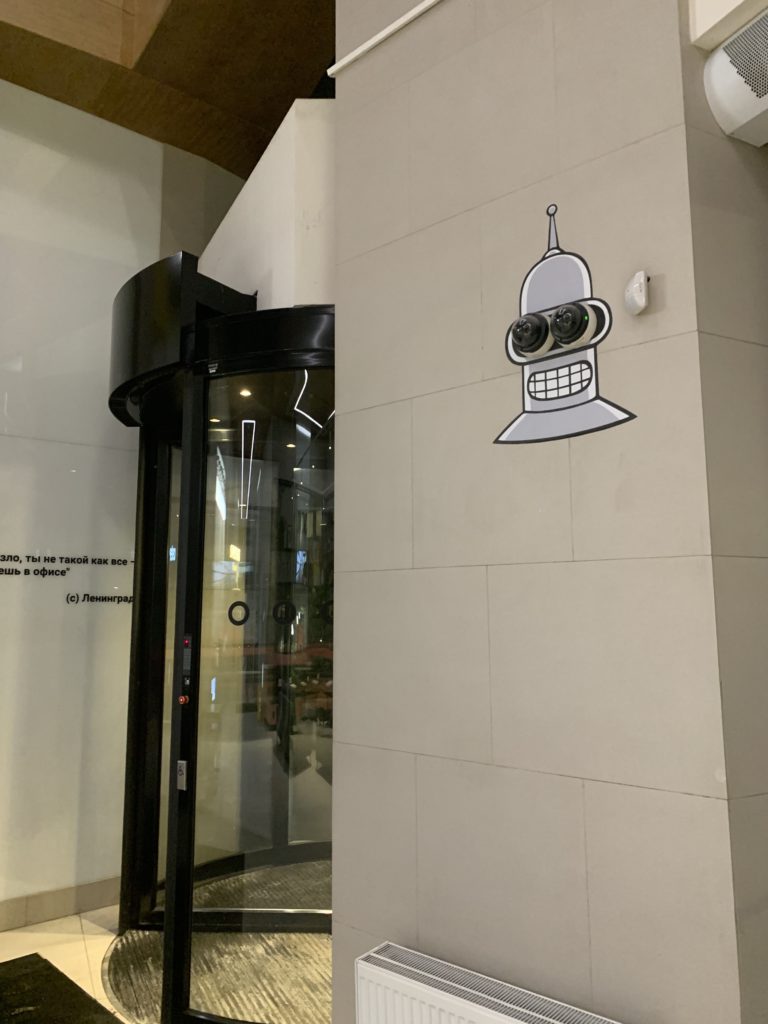

Рис. Оригинальное расположение двух купольных видеокамер в вестибюле бизнес центр. Высота установки составляет менее 2,5 метров (что важно для системы распознавания лиц), но в помещениях с постоянной охраной это может быть оправданно
