Как подключить контроллер с пультом дистанционного управления

Как обучить и как подключить контроллер с пультом? (ЗАРАБОТАЛО)

Всем привет!
Задумал себе на авто сделать открывание багажника с пульта. Т.к. сигнализации нету, решил купить отдельный пульт с контроллером.

Заказал с Китая ru.aliexpress.com/item/Ne…3.html?recommendVersion=1
И вот пришла мне посылочка. Только я не понял что куда подключить и как настроить. У этого блока 3 режима работы и 2 канала.

У другого продавца нашел вот такое описание:
Технические характеристики:
Рабочее напряжение: DC12V
Рабочий ток: ≤ 6ма
Рабочая частота: 315,433 мГц
Рабочая температура: -40 °C ~ + 80 °C
Чувствительность: ≥-105dbm
Выходное напряжение: Ac/dc (опция)
Выходной ток: ≤ 10А
Код: код обучения. (Jog/без фиксации состояния. Inter-Блокировка/запертом. Само-замок/запертом)

Выход трудовой путь:

Jog/без фиксации состояния: Нажать одну кнопку работает/. ослабьте пальцем на ту же самую кнопку стоп/выкл. Один переключатель каналов нужно один кнопок пульта дистанционного управления

/Самозащелкивающаяся: Нажмите одну кнопку один раз работает/. Нажмите эту же кнопку еще раз стоп/ВЫКЛ. (один переключатель каналов нужно один кнопок пульта дистанционного управления

Интер-блокировка/запертом: Нажать одну кнопку работает/вкл, Нажмите другую кнопку стоп/выкл. (один канал switchneed 2 кнопки пульта дистанционного управления)

Нажмите обучения Button3 секунд, индикатор. Тогда вы нажимать никаких кнопок дистанционного управления передачи сигнала. Это означает изучения успешно когда индикатор вспышки 3 раз, пока индикатор.

Нажмите кнопку обучения около 8 секунд, индикатор включения отключена, это означает информацию, что вы держите были успешно удалены.

Подключил + и — на ВХОД. Тестером проверил несколько комбинаций на выходе, ничего не выходит. Реле щелкает.
Подскажите что куда подключать и как настроить?

Вот еще картинки по подключению от другого продавца примерно такого же блока:

Спасибо ВСЕМ! Все получилось!

ИТАК:
На вход пустил + и -. От этого + кинул перемычку на COM. Моторчик одним контактом на корпус (-), а другим на NO.
Подключил по последней схеме.

ПРОГРАММИРОВАНИЕ:
Нажать и удерживать кнопку на контроллере. Секунд через 5 красный диод начнет мигать. Каждый «миг» означает смену режима. Режимы идут последовательно. Сначала моргнет один раз, потом два раза, потом три раза. Все это время кнопку держим нажатой! Как только проморгает нужный режим отпускаем кнопку.
Потом программируем пульт:
Нажимаем и держим эту же кнопку секунд 5 и отпускаем. Затем нажимаем кнопки на пульте (сначала одну, потом вторую).
ВСЕ!

Для моей задачи нужен режим №3. На этом режиме напруга подается кратковременно.

Как подключить пульт Feron ТМ75 и ZL0001-2 дистанционный выключатель на 2 канала. Применение в жизн

Иконка канала Строим Сами

Дистанционный выключатель с пультом Feron TM75 позволяет управлять освещением в помещении на расстоянии до 30 метров (включать/выключать освещение). В двух словах, управление происходит с помощью пульта дистанционного управления, в котором кнопки А и В включают и выключают 1-й и 2-й канал соответственно, кнопка SLEEP выключает оба канала через 10 секунд после её нажатия, а кнопка ON/OFF включает и выключает два канала одновременно. В данном видео рассмотрим как подключить пульт ДУ Feron ТМ75, а также его практическое применение и работа в жизни. Аналогично происходит подключение ПДУ Z-Light ZL0001-2 и Cadja K5B-2W. Узнать более подробную информацию о дистанционном выключателе ТМ75, а также заказать его, можно на нашем сайте, перейдя по ссылке: https://rassvet-online.com.ua/p521250554-pdu-feron-tm75.html Товары из видео: Feron 7103 LED https://rassvet-online.com.ua/p551348815-svetilnik-vreznoj-tochechnyj.html Feron LB-196 7W https://rassvet-online.com.ua/p278014657-svetodiodnaya-lampa-feron.html Друзья, подписывайтесь на наш канал! Много познавательного видео по светотехнике и не только. 🙂 Мастерская Света от интернет-магазина «Рассвет» – всё для освещения! Работаем для людей! http://rassvet-online.com.ua #МастерскаяСвета #Feron #prom_марафон #ПДУ #FeronTM75 #подключение

Войдите , чтобы оставлять комментарии

Инструкция подключения и настройки RGB контроллера

Андрей Воробьев

Андрей Воробьев 9 января 2020

RGB контроллер

RGB контроллер Ecola с пультом управления
Ecola LED strip RGB IR controller 72W 12V 6Aс инфракрасным пультом управления (арт. CRS072ESB)

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.
1.2. Технические характеристики:
— диапазон нагрузки – 0-72 Вт.
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 44г
— максимальный выходной ток – 6А
— диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:

3. Управление
3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).
3.2. Назначение кнопок пульта ДУ:

1. Включение
2. Выключение
3. Уменьшение яркости
4. Увеличение яркости
5. Статичный красный
6. Статичный зеленый
7. Статичный синий
8. Статичный белый
9. Статичный оранжевый
10. Статичный бирюзовый
11. Статичный сине-фиолетовый
12. Мигание 7 цветов / плавная смена 7 цветов
13. Статичный светло-оранжевый
14. Статичный темно-бирюзовый
15. Статичный фиолетовый
16. Мигание выбранного цвета
17. Статичный темно-желтый
18. Статичный голубой
19. Статичный сиреневый
20. Смена яркости выбранного цвета
21. статичный лимонный
22. Статичный светло-голубой
23. Статичный розовый
24. Мигание 3 базовых цветов (RGB) / плавная смена 3 базовых цветов (RGB)

С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен. 4. Гарантийные обязательства
4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия. RGB контроллер Ecola с пультом управления
EcolaLEDstripRGBIRcontroller 144W 12V 12A с инфракрасным пультом управления (арт. CRS144ESB)

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.
1.2. Технические характеристики:
— диапазон нагрузки – 0-144 Вт.
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 44г
— максимальный выходной ток – 2х6А
— диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питани через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимные разъемы контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимные разъемы только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:
3. Управление
3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости). 3.2. Назначение кнопок пульта ДУ:

С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен. 4. Гарантийные обязательства
4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.
RGB контроллер Ecola с большим пультом управления
Ecola LED strip RGB IR controller 72W 12V 6A с большим инфракрасным пультом управления
(арт. CRL072ESB)

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и большой пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.
1.2. Технические характеристики:
— диапазон нагрузки – 0-72 Вт
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 56г
— максимальный выходной ток – 6А
— диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:

3. Управление
3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).
3.2. Назначение кнопок пульта ДУ:

1. Включение / Выключение	23. Статичный розовый
2. Пауза / Запуск	24. Статичный голубовато-белый
3. Уменьшение яркости	25. Больше красного
4. Увеличение яркости	26. Больше зеленого
5. Статичный красный	27. Больше синего
6. Статичный зеленый	28. Увеличение скорости мигания
7. Статичный синий	29. Меньше красного
8. Статичный белый	30. Меньше зеленого
9. Статичный оранжевый	31. Меньше синего
10. Статичный бирюзовый	32. Уменьшение скорости мигания
11. Статичный сине-фиолетовый	33. Цветовой оттенок №1
12. Статичный молочный белый	34. Цветовой оттенок №2
13. Статичный светло-оранжевый	35. Цветовой оттенок №3
14. Статичный темно-бирюзовый	36. Автоматический режим
15. Статичный фиолетовый	37. Цветовой оттенок №4
16. Статичный теплый белый	38. Цветовой оттенок №5
17. Статичный темно-оранжевый	39. Цветовой оттенок №6
18. Статичный голубой	40. Мигание белого
19. Статичный сиреневый	41. Мигание 3 базовых цветов (RGB)
20. Статичный зеленовато-белый	42. Мигание 7 цветов
21. Статичный лимонный	43. Плавная смена 3 базовых цветов (RGB)
22. Статичный светло-голубой	44. Плавная смена 7 цветов

3.3. Цветовой оттенок. Выбрав нажатием любую из кнопок цветового оттенка (№33-35 и №37-39), есть возможность нажатием на кнопки №25-27 и №29-31 самостоятельно создать произвольный статический оттенок цвета ленты. Созданный оттенок будет включаться при нажатии на соответствующую кнопку. Таким образом, можно создать, запомнить и просто переключать нажатием 6-ти разных кнопок пульта 6 статических оттенков цвета ленты. 4. Гарантийные обязательства
4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия. RGB контроллер Ecola с большим пультом управления
Ecola LED strip RGB IR controller 144W 12V 12A с большим инфракрасным пультом управления
(арт. CRL144ESB)

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и большой пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.
1.2. Технические характеристики:
— диапазон нагрузки – 0-144 Вт
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 56г
— максимальный выходной ток – 2х6А
— — диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимные разъемы контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:
3. Управление
3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).
3.2. Назначение кнопок пульта ДУ:

1. Включение / Выключение	23. Статичный розовый
2. Пауза / Запуск	24. Статичный голубовато-белый
3. Уменьшение яркости	25. Больше красного
4. Увеличение яркости	26. Больше зеленого
5. Статичный красный	27. Больше синего
6. Статичный зеленый	28. Увеличение скорости мигания
7. Статичный синий	29. Меньше красного
8. Статичный белый	30. Меньше зеленого
9. Статичный оранжевый	31. Меньше синего
10. Статичный бирюзовый	32. Уменьшение скорости мигания
11. Статичный сине-фиолетовый	33. Цветовой оттенок №1
12. Статичный молочный белый	34. Цветовой оттенок №2
13. Статичный светло-оранжевый	35. Цветовой оттенок №3
14. Статичный темно-бирюзовый	36. Автоматический режим
15. Статичный фиолетовый	37. Цветовой оттенок №4
16. Статичный теплый белый	38. Цветовой оттенок №5
17. Статичный темно-оранжевый	39. Цветовой оттенок №6
18. Статичный голубой	40. Мигание белого
19. Статичный сиреневый	41. Мигание 3 базовых цветов (RGB)
20. Статичный зеленовато-белый	42. Мигание 7 цветов
21. Статичный лимонный	43. Плавная смена 3 базовых цветов (RGB)
22. Статичный светло-голубой	44. Плавная смена 7 цветов

Как подключить контроллер с пультом дистанционного управления

Как обучить и как подключить контроллер с пультом? (ЗАРАБОТАЛО)

хочу чтобы замок открывался нажатием кнопки

+ 80 °C
Чувствительность: ≥-105dbm
Выходное напряжение: Ac/dc (опция)
Выходной ток: ≤ 10А
Код: код обучения. (Jog/без фиксации состояния. Inter-Блокировка/запертом. Само-замок/запертом)

Выход трудовой путь:

Вот еще картинки по подключению от другого продавца примерно такого же блока:

Спасибо ВСЕМ! Все получилось!

Для моей задачи нужен режим №3. На этом режиме напруга подается кратковременно.

Как подключить блок управления светом с пульта. Как настроить универсальный пульт для телевизора? Инструкция. Использование других датчиков движения для управления светом

В жилых домах используются разные источники освещения: люстры, бра или встраиваемые светильники. Эти лампы необходимо включать и отключать. Для этого используются выключатели, зафиксированные на стене или светильнике. К ним необходимо подходить, но есть осветительные приборы, выключатель которых можно положить в карман, – это люстры с пультом дистанционного управления.

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

блока питания;
приёмника сигнала со встроенной антенной;
логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности.

Выбор СДУ

Систем ДУ есть много разновидностей, можно подобрать необходимую, исходя из конкретных условий.

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект.

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

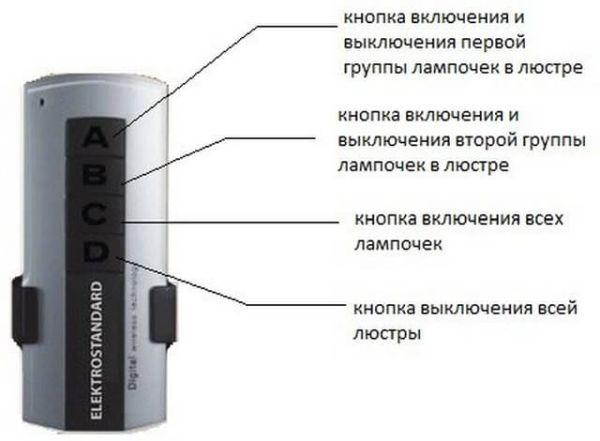

A,B – управляют отдельными лампами или режимами работы светильника;
С – включает свет полностью;
D – отключает свет полностью.

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле.

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо «ноль» и «фазу» подключать к соответствующим клеммам.

Интересно. При подаче напряжения после отключения сети или включения выключателя контроллер, не дожидаясь управляющей команды, включит свет.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

в пространство в потолке возле места подвеса светильника;
в защитный кожух или корпус люстры;
в монтажной коробке, к которой подключаются лампы;
внутри гипсокартонной стены;
вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Как собрать люстру с СДУ

Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.

Внутри корпуса находятся:

контроллер ДУ с антенной;
провода питания ламп и подключения сети;
клемма, к которой подсоединен заземляющий проводник;
платы дополнительных спецэффектов.

Дополнительные возможности системы ДУ

Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Более сложные устройства способны дополнительно к обычным функциям:

включать свет по таймеру;
менять яркость и цвет светодиодных ламп;
служить в качестве светомузыкальной установки.

Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.

Как подключить люстру с пультом управления

Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.

Установка выключателя

При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.

Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.

Поиск на потолке нулевого и фазного проводов

Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:

включить выключатель, лампа при этом должна гореть;
открыть защитную крышку;
проверить индикаторной отвёрткой наличие фазы на клеммах.

Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.

Важно! В двух,- или трёхклавишном выключателе фазный провод подключается к одиночной клемме.

После проверки подключения на выключателе производится поиск ноля и фазы на потолке:

Отключить питание;
Снять люстру и зачистить концы проводов. Развести их в стороны;
Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
Подать питание и включить выключатель;
Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.

Подключение контроллера

Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте. К клемме «L» подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме «N» нулевой. Лампа подключается к клеммам «N» и «Out». При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме «Out», а оставшиеся вместе – к клемме «N».

Заземление подключается к клемме «PE».

Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.

Видео

Выберите модель универсального пульта, приобретите устройство и подготовьте его к использованию. Подберите батарейки нужного размера, как правило, их необходимо не более двух ААА типа. Снимите крышку отсека для батареек, соблюдая полярность, вставьте элементы питания в пульт дистанционного управления. Закройте отсек питания и возьмите инструкцию. Внимательно прочтите руководство по эксплуатации устройства, в ней должны быть вписаны коды для разных фирм производителей бытовой техники. Найдите значения, необходимые для вашего экземпляра. Как правило, таких кодов несколько. Выберите нужные и введите их в соответствии с рекомендациями производителя. При необходимости, например, если не можете понять какие-то конкретные термины, изучите на форумах в интернете. Существует множество сайтов, где описано какие настройки надо выполнять и пользователи в обсуждениях могут задавать вопросы, получать ответы на них.

Универсальный пульт работает по такой же схеме как пульт управления к конкретному техническому устройству, независимо от того это или чайник с дистанционным доступом. Устройство представляет собой коробочку небольшого размера, оснащенную кнопочками или дисплеем, контактными светодиодами и электронной схемой. Путем нажатия на кнопку «Пуск», инфракрасный передатчик посылает определенный «Код» на такой же приемник другого устройства и, соответственно, выполняет необходимую вам команду — регулирует громкость, настраивает или переключает конкретный канал.

После того как вы ввели требуемый код на пульте, одновременно нажмите клавиши SET и TV (иногда вместо TV на устройстве пишут DVB). Если код верный, у вас загорится индикатор на клавише POWER. Это показатель того, что устройство функционирует и готово к управлению. Пульт не выполняет функции, заявленные производителем? Попробуйте ввести иное значение кода и попробовать задействовать его снова. В данном случае вам поможет автоматический поиск. Включите технику, которой вы хотите управлять с помощью универсального пульта. Одновременно нажмите клавиши SET и TV и держите их в течение нескольких секунд до тех пор, пока индикатор клавиши POWER не начнет мигать. Цвет сигнала зависит от модели универсального пульта, но чаще всего он красный.

Направьте пульт на устройство. Если ваш универсальный пульт среагировал, быстро нажмите любую клавишу, кроме SET. Если вы не успели этого сделать, запустите заново автоматический поиск или перейдите к ручной настройки. С помощью таких манипуляций вы выполните установку сигнала очень быстро.

Попробуйте настроить управление универсального переключателя с помощью ручного поиска. Например, включите телевизор, настройте нужный канал. Одновременно нажмите клавиши SET и TV до тех пор, пока не загорится индикатор клавиши POWER. После этого попеременно нажимайте на эту кнопку до того момента, пока телевизор не начнет реагировать на сигнал пульта. Паузы между нажатиями должны быть не более 2 секунд. Для завершения поиска нажмите клавишу SET или TV.

Проверьте работоспособность проведенной настройки. Попробуйте с помощью пульта отрегулировать звук, переключить каналы, выключить устройство. Если все операции выполняются, установка и работа пульта осуществлены правильно.

Подобным образом вы можете настроить универсальный пульт для работы и с другими устройствами. Вместо кнопки TV зажимайте и удерживайте до начала мигания светодиода кнопку, соответствующую настраиваемому устройству. Например, DVD для DVD-плеера, SAT для спутникового приемника и т.п.

В зависимости от производителя в инструкциях к универсальному пульту будут даны разные рекомендации по использованию кодов настроек. Например, в английской версии коды расположены в разделе Brand. В отечественной — разработчики выделили отдельную главу на русском языке. Выбирая универсальный пульт для управления техникой, обращайте внимание, если руководство на русском языке.

Универсальный пульт можно использовать не только для настройки домашней техники, с его помощью легко управлять даже автомобилем. Но для этого нужно внести коррективы в настройках. Попробуйте также использовать техническое устройство, управляя им для включение или выключения света в квартире, открытия электронных замков, вообщем там, где возможно дистанционное управление. Такого помощника удобно применять и на кухне.

Если не пользуетесь на данный момент техникой или планируете уехать, предварительно извлеките батарейки. Ни в коем случае не допускайте контакта технического устройства с водой, также нельзя ронять пульт, схемы, расположенные внутри, могут легко повредиться при падении и универсальный пульт выйдет из устройства. Если это все же произошло, обратитесь в ремонтную службу, поскольку на такую технику тоже имеется гарантия, чаще всего не менее чем на шесть месяцев.

Самостоятельная установка простой системы беспроводного управления освещением радиопультом происходит легко и требует минимальных знаний электротехники. Разберемся в разновидностях, деталях и принципах подключения дистанционных выключателей, работающих по радиоканалу.

В беспроводной системе управления освещением посредством радиопульта используют два основных прибора:

Командное устройство — пульт переносной или стационарный.
Исполнительный модуль — силовой блок (радиореле, радиодиммер) или RGB-контроллер.

Дистанционное управление освещением: 1 — радиоприемник; 2 — потолочный светильник; 3 — радиогеркон; 4 — бра; 5 — настенный пульт; 6 — радиодатчик освещенности/движения; 7 — переносной пульт

Разновидности и возможности радиопультов

Переносные радиопередатчики бывают похожими на пульт телевизора или в виде брелка. Последний может находиться в кармане или висеть в прихожей и отключать освещение во всей квартире.

Настенные радиопульты выпускаются в трех вариантах:

Панель с сенсорными кнопками (клавишами) для накладного монтажа, похожая на обычный выключатель. Приклеивается двухсторонним скотчем или закрепляется саморезами в любом сухом месте — где удобно, не думая о прокладке проводов.
Вставка-плата для совместимого кнопочного сенсора. «Таблетка» устанавливается внутри коробки скрытого монтажа или в корпусе накладного выключателя.
Универсальный радиопередатчик для модернизации действующей схемы освещения. Размещается в глубокой монтажной коробке и работает от штатного выключателя.

Помимо внешнего вида радиопульты различаются радиусом действия (до 100 м) и функциональностью. Простейшие модели — одноканальные, включающие и отключающие единственный светильник, иногда могут управлять радиодиммером. Многоканальные пульты работают с несколькими зонами освещения и настраиваются по индивидуальным сценариям для каждого силового модуля.

Управлять источником света можно из разных мест, установив один радиопульт около двери, а другой у изголовья кровати. Единственное ограничение — металлические поверхности, ослабляющие дальность действия, поэтому не стоит крепить устройство на холодильник. При размещении командных и исполнительных устройств в разных комнатах учитывают снижение мощности радиосигнала при прохождении сквозь стены и перекрытия, если нужно — применяют ретрансляторы.

Таблица. Потери радиосигнала

Как выбрать исполнительный блок

Связь между приборами различных модификаций может осуществляться по разным протоколам. Совместная работа радиовыключателя и пульта возможна только при их совместимости, что зависит от производителя и серии продукта.

Нагрузка

Подбор силового блока производится в зависимости от характера нагрузки. Мощность прибора, указываемая как максимальная, соответствует нагрузке от лампочек накаливания и галогенных на 220 В. Для источников света, подключаемых через трансформатор, используют понижающий коэффициент:

0,7 — для низковольтных «галогенок»;
0,5 — для люминесцентных ламп.

Труднее определить реальную нагрузку от энергосберегающих ламп , в силу их большого стартового тока. Простой метод, не исключающий перегрузку и спекание контактов — сделать трехкратный запас по мощности. Гарантированный способ защиты от неприятностей — применение специального модуля, предназначенного для работы с LED и энергосберегающими лампами, или с возможностью подсоединения внешнего реле мощности.

Размещение

Допустимая коммутируемая мощность блоков связана с их габаритами. Радиореле для нагрузки в 200-300 Вт свободно уместится во многих светильниках — по размерам оно не больше спичечного коробка. Модули, рассчитанные на 3-5 кВт, оснащаются радиаторами охлаждения и значительно больше по размерам, но имеют плоскую компоновку и легко прячутся в пространстве за панелями.

Отдельные серии приборов выпускаются в REG-корпусах для закрепления на DIN-рейках с возможным подсоединением внешней антенны. Для работы во влажных условиях предназначены приемные блоки с повышенной защитой (IP65).

Кроме команд от пультов, силовые модули способны работать от сигналов с датчиков освещения и движения, оснащенных радиоканалом. Производители оборудования для дистанционного управления светом предлагают и готовые наборы с типовыми решениями, упрощающими выбор подходящих устройств. Самый элементарный вариант — втыкаемый в розетку радиоадаптер, вообще не требующий монтажа.

Как подключить силовой блок

Принцип подсоединения исполнительного модуля начального уровня понять легко: на вход устройства подают фазу и ноль внешней сети, а нагрузку подключают к выходу. Свитый спиралью антенный провод размещают без перегибов, прямой не обматывают вокруг корпуса, а стараются максимально выпрямить и не повредить изоляцию.

Внимание! Электромонтажные работы выполняют после отключения питающей сети, соединяя провода качественно и правильно.

Определенные типы нагрузок: драйверы ламп, импульсные преобразователи и т. п., способны создавать высокочастотные помехи, мешающие корректной работе устройств. Лампочки могут моргать или не отключаться, неисправность устраняют включением в схему балласта — помехоподавляющего конденсатора на 0,47 мкФ/275 В.

Подключение исполнительных устройств: 1 — лампа; 2 — балласт; 3 — силовой блок на один канал; 4 — однофункциональный радиодиммер

Совет. Чтобы избежать проблем с радиосвязью, устройства размещают не ближе 50 см от бытовых приборов и далее 100 см друг от друга.

Незначительные сложности подключения связаны с отсутствием единого стандарта цветовой маркировки проводов, что решается внимательным изучением инструкции.

Схема подключения силовых блоков: 1 — радиореле DeLUMO; 2 — радиокоммутатор GIRA-mini двухканальный; 3 — светильник; 4 — нагрузка 1-го канала; 5 — нагрузка 2-го канала

Модернизировать существующее освещение и оставить штатные выключатели можно, установив в них как радиопередатчик, так и приемное устройство, которое по сигналу с пульта будет подавать напряжение в действующую электропроводку.

Подключение встраиваемых блоков: 1 — лампы; 2 — проводные выключатели; 3 — радиоприемник ROP-02; 4 — беспроводное реле RFSAI-61B; 5 — внешний выключатель

Схему дистанционного управления светодиодными лентами рассчитывают и собирают аналогично проводной, разница только в контроллере, оснащенном радиомодулем.

Принципиальная схема: 1 — блок питания; 2 — RGB-контроллер; 3 — трехцветная лента

Для изменения яркости свечения монохромных светодиодных лент подходит малогабаритный светорегулятор: 1 — источник питания; 2 — усилитель сигнала; 3 — диммер одноканальный; 4 — одноцветная лента

После подключения оборудования радиопульты «привязывают» к силовым блокам и создают желаемые сценарии работы осветительных приборов. В некоторых моделях режимы переключаются перемычками, помимо программной настройки.

Опробовав простейший вариант, состоящий лишь из приемника и передатчика, можно проверить на себе удобство системы «умного» дома и продолжить расширение комплекса, постепенно добавляя новые бытовые устройства.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Обратился ко мне знакомый со следующей проблемой — у него не включается радиоуправляемая люстра.

Напомню Вам, что радиоуправляемой люстрой можно управлять, либо с пульта управления, либо нажатием клавиши выключателя.

В данном же случае люстра перестала реагировать, как на пульт, так и на выключатель.

Думаю, что проблема достаточно актуальная, поэтому по горячим следам и решил написать статью, которая поможет сэкономить финансы и самостоятельно разобраться с подобной проблемой, не только обычным гражданам-потребителям и домашним мастерам, но и электрикам, еще не освоившим схемы подключения подобных люстр.

Перед тем, как приступать к поиску неисправности и ремонту люстры с пультом управления, необходимо знать ее устройство и схему подключения.

Устройство и схема люстры с пультом управления

Люстры с пультом управления могут быть только с лампами накаливания, могут быть только с галогенными лампами, могут быть только со светодиодными лампами, а могут быть и комбинированными.

В моем примере представлена как раз таки комбинированная люстра с галогенными лампами и светодиодной подсветкой.

Вот так она выглядела, когда мне ее принесли.

Глядя на такой узел проводов и блоков, нет желания разбираться дальше, как в принципе, и сделал электрик, которого изначально пригласили для устранения неисправности. Он просто снял люстру, взял свои кровные 200 рублей и порекомендовал поискать другого электрика для ремонта этой люстры.

А ведь ничего сверхестественного в схеме нет. Это только с первого взгляда создается такое впечатление, но поверьте мне, все не так сложно.

Из всего многообразия радиоуправляемых люстр, их устройство состоит из следующих однотипных модулей:

блок радиоуправления (контроллер в комплекте с пультом управления)
блок галогенных ламп
блок светодиодных ламп

Рассмотрим назначение каждого блока по отдельности.

Блок радиоуправления люстрой или контроллер — по сути, это и есть беспроводной выключатель, которым можно управлять с помощью пульта управления (ПУ) или с помощью обычного одноклавишного выключателя. Этот блок радиоуправления еще называют свитчем, что с перевода от английского означает «переключатель».

В рассматриваемой люстре установлен радиоуправляемый блок Wireless Switch типа Y-7E.

Технические характеристики контроллера Wireless Switch Y-7E:

напряжение питания 200-240 (В)
количество выходных каналов — 3
напряжение выходных каналов 200-240 (В)
мощность каждого канала не более 1000 (Вт) при подключении ламп накаливания или галогенных ламп
мощность каждого канала не более 200 (Вт) при подключении энергосберегающих ламп
дальность действия пульта управления — 8 (м)

Схема подключения контроллера Wireless Switch Y-7E изображена на его корпусе.

Питание контроллера осуществляется через одноклавишный выключатель (на схеме он обозначен буквой К) следующим образом:

фаза (L) подключается на красный вывод (Red wire)
ноль (N) подключается на черный вывод (Black wire)

Для наглядности и более лучшего понимания схемы подключения люстры с пультом управления, я буду выкладывать ее последовательно в виде фрагментов.

Вот фрагмент схемы питания контроллера Y-7E через одноклавишный выключатель.

Для тех кто забыл, как подключается одноклавишный выключатель — .

Контроллер Wireless Switch типа Y-7E имеет три выходных канала со следующей маркировкой проводов:

фаза первого канала — коричневый вывод (Brown wire)
фаза второго канала — белый вывод (White wire)
фаза третьего канала — синий вывод (Blue wire)
общий ноль — черный вывод (Black wire)

Оставшийся один белый проводник — это и есть антенна приемника сигналов с пульта управления (ПУ). Его никуда подключать не нужно.

Фрагмент схемы подключения контроллера Y-7E без подключенной нагрузки.

Как видите, питающий ноль (N) и общий ноль на выходе контроллера (N) имеют одинаковый цвет проводов. Это связано с тем, что этот проводник единый и он не разрывается в контроллере — эти два проводника припаяны на одну клемму. В принципе, их можно менять местами.

А вот внешний вид платы контроллера Y-7E, но мы к ней еще вернемся.

Как я уже говорил чуть выше, наш контроллер имеет три выходных канала, а значит к нему можно подключить три независимые группы освещения. В нашей люстре это:

1-ая группа галогенных ламп
2-ая группа галогенных ламп
светодиоды (подсветка)

Да, кстати, помимо трехканальных контроллеров, встречаются: одноканальные, двухканальные и даже четырехканальные. Смысл такой же, разница лишь в количестве выходных каналов и алгоритме управления контроллером, поэтому рассматривать их отдельно я не буду.

С выходными каналами разобрались, теперь перейдем к нагрузкам.

Блок галогенных ламп

Блок галогенных ламп состоит из:

блока питания (трансформатор)
галогенных ламп

Здесь лишь укажу, что в нашей люстре для питания галогенных ламп применяются электронные трансформаторы Jindel GET-08 напряжением 220/12 (В) и мощностью 160 (Вт).

В качестве нагрузки к трансформатору подключены галогенные лампы с цоколем G4, мощностью 20 (Вт) в количестве 6 штук. Каждая лампа подключается к выводам трансформатора параллельно.

Внимание! Не в коем разе не устанавливайте в люстру галогенные лампы бОльшей мощности, иначе выйдет из строя трансформатор или cплавятся патроны.

Вернемся к следующему фрагменту схемы.

К первому каналу (Brown wire) контроллера подключен электронный трансформатор для 1-ой группы галогенных ламп.

У электронного трансформатора выполнена, согласно ПУЭ:

фаза (вход) — коричневый цвет
ноль (вход) — синий цвет

Провода на выходе имеют следующие цвета:

фаза (выход) — белый цвет
ноль (выход) — серый цвет

Все соединения проводов в люстре выполнены с помощью концевых изолированных заглушек (КИЗ).

Заглушка изготовлена из прозрачного нейлона, через который видно глубину захода жил в гильзу и получаемый результат после опрессовки.

Затем получившееся изолированное соединение еще дополнительно изолируют с помощью термоусадочной трубки, а кончик стягивают стяжкой-хомутом. Получается достаточно надежное и качественное соединение.

Ко второму каналу (White wire) контроллера подключен электронный трансформатор для 2-ой группы галогенных ламп.

Цветовая маркировка проводов здесь аналогичная, как и у первого трансформатора.

Напомню, что галогенные лампы нельзя трогать голыми руками за колбу — только через перчатку, салфетку или тряпочку, иначе они быстро выйдут из строя.

Блок светодиодов

И осталось рассмотреть схему подключения третьего канала у люстры.

В рассматриваемой люстре для питания светодиодов применяется простенький LED-драйвер Aled (Jindel Electric) GEL-11101 с выпрямленным выходным напряжением 3-3,2 (В).

Драйвер подключен к третьему каналу (Blue wire) контроллера.

Маркировка проводов драйвера имеет следующие цвета:

фаза (вход) — красный цвет
ноль (вход) — красный цвет
«+» (выход) — черный цвет
«-» — белый цвет

К выходу драйвера GEL-11101 можно подключить от 2 до 22 светодиодов. В нашем случае подключено 15 светодиодов, которые в процессе работы плавно меняют свой цвет.

Все светодиоды в цепи соединены между собой последовательно. Естественно, что если хоть один светодиод выйдет из строя, то не будет гореть вся ветвь. Так что если у Вас перестала гореть светодиодная подсветка в люстре, то в первую очередь необходимо начать с проверки светодиодов.

Светодиоды очень легко меняются. Они просто вставляются своими выводами (ножками) в соответствующий разъем. Главное, это соблюдать полярность при их установке.

Как вариант, вместо сгоревшего светодиода можно установить перемычку. Драйвер допускает работу с меньшим количеством светодиодов, но сильно не увлекайтесь этим, иначе срок службы оставшихся в работе светодиодов может значительно сократиться. Перемычку можно использовать, как временную меру решения проблемы.

Режимы работы люстры с пультом управления

Как я уже говорил в начале статьи, люстрой можно управлять двумя способами: с помощью пульта дистанционного управления (наподобие ) и с помощью обычного одноклавишного выключателя.

Пульт управления люстрой запрограммирован на определенную частоту и шифр радиосигнала, и может работать только с тем контроллером, который шел в комплекте. Имейте ввиду, что пульт от другой люстры никак не подойдет Вам, поэтому в случае утери пульта управления Вам однозначно придется покупать и другой контроллер.

кнопка А
кнопка В
кнопка С
кнопка D

При нажатии на кнопку А происходит включение первого канала контроллера, т.е. загорится 1-ая группа галогенных ламп. При повторном нажатии на кнопку А — происходит отключение первого канала. Аналогично, и с кнопками В и С, только они управляют вторым и третьим каналом, соответственно. А вот при нажатии на кнопку D происходит управление сразу всеми тремя каналами.

Если же управлять люстрой с помощью одноклавишного выключателя, то при кратковременном включении клавиши включится первый канал, при отключении и дальнейшем включении клавиши алгоритм перейдет на включение второго канала и т.д, т.е. происходит последовательное переключение каналов контроллера. А далее цикл управлением каналов повторяется.

При длительном отключении питания алгоритм контроллера сбрасывается в начальное состояние.

В принципе, если в пульте сели батарейки или Вы его вообще потеряли, то управлять люстрой вполне можно и выключателем, правда это не совсем удобно.

Диагностика и ремонт люстры с пультом управления своими руками

Со схемой подключения люстры с пультом управления мы разобрались, а теперь нужно диагностировать нашу неисправность.

Напомню Вам, что рассматриваемая люстра не включается, ни с пульта управления, ни от выключателя.

В принципе, все просто. Раз нет радиоуправления, то значит в первую очередь под подозрение попадает контроллер (свитч). Но нужно на 100% убедиться в этом. Поэтому я решил исключить его из схемы и подключить все три группы освещения на прямую к сети 220 (В), чтобы проверить исправность электронных трансформаторов для галогенных ламп и драйвера для светодиодной подсветки.

Для этого я собрал следующую схему.

В качестве временных соединений я применил .

Включаем автомат и смотрим. Все лампы должны загореться, при условии, что они исправны и исправны их блоки питания. Как видите, в моем случае все лампы горят, за исключением пару-тройку галогенных лампочек.

Перегоревшие галогенки я сразу же заменю на галогенки с аналогичными параметрами: цоколь G4, напряжение 12 (В), мощность 20 (Вт) от Навигатора.

Отсюда делаем очевидный вывод, что причина неисправности в люстре найдена — вышел из строя свитч Y-7E.

При внешнем осмотре платы Y-7E я не увидел сгоревших и обуглившихся элементов.

Только вот на конденсаторе МКР-Х2я заметил какую-то «дорожку», но скорее всего так небрежно капнули заводской лак.

Кстати, питание контроллера осуществляется бестрансформаторным способом по схеме с гасящим конденсатором, т.е. к сети 220 (В) последовательно подключены: конденсатор МКР-Х2, диодный мост, стабилитрон и нагрузка. На конденсаторе «падает» лишнее напряжение сети, а на выходе диодного моста напряжение составляет уже около 12-13 (В) постоянного тока. Приемник сигналов запитан от источника 5 (В), который преобразуется от напряжения 12 (В).

К напряжению 12 (В) подключены катушки реле (синие блоки), контакты которых коммутируют нагрузку выходных каналов.

Как видите, контакты реле рассчитаны на ток до 10 (А) при напряжении 240 (В), хотя в технических характеристиках мощность канала ограничивается мощностью 1000 (Вт) или током 4,5 (А), т.е. даже имеется еще некоторый запас.

Статья и так вышла достаточно объемной, поэтому о поиске неисправности и ремонте контроллера Y-7E я расскажу Вам в другой раз — подписывайтесь на рассылку, чтобы не пропустить выход новых и интересных статей.

Теперь необходимо приобрести аналогичный по мощности и количеству каналов контроллер, подключить его соответствующим образом и проверить работоспособность.

Мой знакомый приобрел контроллер Sneha B-837. Он вполне подходит по мощности и количеству каналов. Его стоимость составила 535 рублей (на дату написания статьи).

Подобные устройства можно приобрести и по более низким ценам, например, на известных китайских площадках типа AliExpress.

Если нет срочной потребности в контроллере, то люстру на некоторое время можно оставить подключенную напрямую от одноклавишного выключателя без контроллера.

В комплекте идет даже подставка для пульта управления. Ее можно разместить около дивана или кровати, чтобы пульт не терялся.

Подключаем купленный контроллер по приведенной выше схеме. Разницей будет лишь в цветах проводов его выходных каналов.

Контроллер Sneha В-837 имеет три выходных канала, которые имеют следующую маркировку проводов:

фаза первого канала — голубой вывод (Blue)
фаза второго канала — белый вывод (White)
фаза третьего канала — желтый вывод (Yellow)
общий ноль — черный вывод (Black-Neutral Out)

Соединение проводов контроллера с проводами люстры я осуществил с помощью втулочных наконечников НШВИ сечением 2,5 кв.мм. Вставил два проводника, опрессовал с помощью пресс-клещей ПКВк-6, за изолировал и готово.

Проверяем работоспособность люстры, как от пульта управления, так и от клавиши выключателя. Только вместо клавиши я буду коммутировать двухполюсным автоматом.

Люстра c пультом управления работает исправно.

Как видите, ничего сложного в ремонте люстры с пультом дистанционного управления нет. Главное, последовательно проверить исправность всех ламп, электронных трансформаторов, блоков питания и контроллера радиоуправления.

И уже по традиции, смотрите видео по материалам данной статьи:

В завершении статьи хотел бы добавить, что контроллеры с пультом управления можно использовать не только в качестве управления освещением, но и других нагрузок, например, дистанционным управлением жалюзи, шторами, карнизами, воротами и прочими электрическими устройствами.

Дополнение. Смотрите видео, где я у подобной люстры производил замену трансформатора для галогенных ламп:

P.S. На этом все. Надеюсь, что данная статья поможет Вам разобраться с подключением и ремонтом люстры с пультом управления. Спасибо за внимание.

На сегодняшний день любая современная техника , в частности, кондиционеры, медиа-проигрыватели, тюнеры или телевизоры, управляются ПДУ. Без пульта ДУ невозможно нормальное управление оборудованием, поскольку такие приборы значительно упрощают жизнь простого человека . Но поскольку такие устройства, особенно современные, обладают обширным функционалом, далеко не каждому потребителю известно, как их можно настроить. Иногда, купив новый телевизор , человеку приходится часами настраивать ПДУ, нажимая всевозможные кнопки, то есть, по сути, работая «методом тыка».

В некоторых случаях это приводит к негативным последствиям . Конфигурация техники, например, телевизора, может быть выставлена таким образом, что впоследствии это принесет значительные неудобства хозяину. Чтобы этого не произошло, необходимо сразу правильно настроить пульт для телевизора. Об этом мы расскажем далее.

Рекомендации касательно настройки универсальных устройств приведены ниже. Некоторые нюансы могут отличаться, все зависит от конкретной марки оборудования и его специфики, однако, в общем, процедура настроек является идентичной для многих пультов. Кстати, огромный выбор ПДУ для телевизоров Bravis по адекватным ценам представлен по ссылке http://pulti.ua/Bravis . Итак, в чем же заключается настройка:

В первую очередь нужно включить технику – конфигурация производится только на включенном телевизоре.
Теперь на самом ПДУ вам необходимо найти кнопку, активирующую режим настройки, это может быть Setup или Set. Зажмите клавишу, пока светодиодный индикатор не начнет гореть красным или синим цветом.
После этого вам потребуется зажать кнопку изменения громкости. Вы сможете увидеть, как лампочка в этот момент мигает. Это свидетельствует о том, что устройство начало процедуру подбора кодов к ТВ.
Какое-то время вам придется подождать, до того момента, как на экране ТВ вы не увидите шкалу громкости. Когда она появится, это будет свидетельствовать о том, что процесс подбора конфигурации закончен.
Это последний, но не менее важный шаг . Нужно сделать так, чтобы телевизор запомнил все, что вы сделали. Для этого опять нажмите клавишу настроек на ПДУ. Если этого не сделать, то процесс настройки необходимо будет осуществлять заново.

В Интернете можно найти и другие методы конфигурирования девайсов, однако они сами по себе не такие универсальные и обычно подходят для определенной модели ПДУ. Также, когда вы покупаете пульт, в комплекте с ним должна идти сервисная книжка, которая поможет правильно подобрать конфигурацию.

Если взять пульт в руку и махнуть, то обычно на телевизоре появляется указатель, которым можно управлять движениями. Но что делать, если указатель не появляется, как не тряси этот пульт?

Пульт может отказать в работе по огромному ряду причин и необязательно он должен был сломаться или выйти из строя. Чем сложнее техника, тем больше шансов, что что-то может заглючить. Стоит отметить, что одной из основных причин проблемы может стать незнание инструкции к телевизору. Скажите честно, вы её читали перед использованием? Хотя бы основные пункты? Скорее всего нет, а поверьте мне — там кроются ответы практически на 90% ваших проблем.

Давайте взглянем, на краткое руководство использования пульта, возможно это подтолкнёт вас к правильным идеям (пульт на картинках представлен старый, но тем не менее принцип работы у него не изменился с тех пор):

Возможные причины

Если инструкция выше не помогла, давайте рассмотрим основные сценарии, разобрав которые можно будет понять, что же случилось с пультом Magic Remote.

Перед началом проведите простой тест: наведите пульт на цифровую камеру (например ту, что в вашем телефоне) и нажмите на любую клавишу. Если при этом вы увидите мигающий свет в дисплее камеры — пульт рабочий (и проблема скорее всего в ТВ), если ничего не увидите — проблема с пультом.

1. У пульта сели батарейки — при нажатии на кнопки пульта в его верхней лицевой части должен загораться красный индикатор. Если этого не происходит, возможно батарейки сели (или их нет совсем). Проверьте (желательно в другом устройстве или с помощью индикатора на самих батарейках) и при необходимости замените их.

Выборочно проверьте функции пульта — если ничего совсем не работает — скорее всего сели батарейки.
Убедитесь, что батарейки рабочие.
Полярность установленных батареек должна быть соблюдена согласно указателям на пульте.

2. Пульт потерял связь с ТВ (или еще не был подключен). Это один из самых распространённых случаев. Пульт Magic Remote работает через Bluetooth и для того, чтобы управлять с помощью него телевизором, необходимо их «познакомить».

Но даже если вы это уже делали, ТВ может забыть ваш пульт. Это может произойти из-за сбоя или если зажать на некоторое время комбинацию кнопок BACK+HOME — через несколько секунд функции волшебной палочки перестанут работать и останется лишь возможность использования, как обычным пультом (только кнопки). Естественно нажатие этих кнопок могло произойти случайно без Вашего ведома (например кто-нибудь сел на пульт пятой точкой или дети баловались).

Чтобы подключить обратно пульт Magic Remote к телевизору LG необходимо зажать центральную кнопку (колёсико, она же кнопка ОК). Если Вы всё сделали правильно, через мгновение на дисплее ТВ появится такое сообщение:

Регистрация нового пульта ДУ Magic.

А еще через несколько секунд, при условии успешного подключения, вы увидите такое сообщение:

Регистрация успешно завершена.

Если что-то еще непонятно, посмотрите видео, в которм есть инструкция по подключению пульта:

Убедитесь, что поблизости с ТВ или пультом (даже в соседних комнатах) нет устройств, которые могут создавать помехи (электронные устройства , яркие лампы и тд).

3. Пульт залили жидкостью — такое тоже бывает. Не надо паниковать, пульты, клавиатуры, телефоны, планшеты и прочие устройства очень часто принимают душ из воды, чая или других напитков.

Если вы сразу заметили, что пульт залили — нужно быстро вытащить батарейки, вытереть и просушить его. Если он долго находился под воздействием жидкости или было пролито что-то вязкое, что просто так не просушить (пиво, компот и пр), то придётся разбирать. Если сами справитесь — нужно добраться до микросхем и тщательно всё прочистить и просушить.

4. Потекли батарейки — не очень приятный момент, от этого не застрахован ни один девайс. Если это произошло, то открыв отсек для батареек вы увидите белый налёт. В этом случае, если даже сменить батарейки на новые — пульт скорее всего работать не будет. Как и в прошлом пункте, его придётся разбирать и чистить. К слову, для чистки рекомендую использовать перекись водорода (спирт вы просто так уже не купите, а от водки и прочих крепких напитков остаётся налёт).

Так же стоит учесть, что если батарейки потекли, то возможен вариант полного выхода пульта из строя.

5. Пульт перестал работать через год-полтора и что бы вы не делали, ничего не помогает. Это известная проблема , с которой столкнулись многие покупатели. Есть мнение, что в ранних версиях пульта (2012, начало 2013 годов) присутствовал заводской брак.

Для лечения этой проблемы придётся разбирать пульт и паять. Подробнее об этом написано. Если вы сами не разбираетесь в пайке, желательно отнести пульт в мастерскую, предоставив им инструкцию по указанной ссылке.

6. Пульт тормозит. Помимо полностью нерабочего пульта, еще бывает проблема, когда он работает неадекватно — указатель двигается рывками, очень медленно или нечётко повторяет Ваши движения:

это может быть, как кратковременный глюк, который лечится так — оставьте пульт в покое на несколько секунд, чтобы указатель пропал с экрана, затем снова пошевелите пульт;
если не помогло, то необходимо заново зарегистрировать пульт в ТВ (пункт 2 данной инструкции);
смените батарейки, если ни один из двух вариантов выше не помог.

Альтернатива пульту

Если у Вас есть планшет или смартфон на базе iOS или Android, то вы можете скачать бесплатное приложение для Sart TV LG, которое называется LG TV REMOTE . С помощью этой программы можно легко управлять ТВ с помощью вашего телефона к примеру.

Сейчас трудно представить нашу жизнь без электронных бытовых устройств. Ими мы пользуемся все время: и для развлечения, и для решения бытовых вопросов. Зачастую эти устройства оснащены функцией дистанционного управления с помощью пультов. С каждым годом число электронной техники в наших домах возрастает, а вместе с этим и количество пультов к ним тоже. Но очень часто пульты теряются, и их приходится долго искать.

Решить эту проблему можно купив универсальный пульт rolsen , который подойдет для различной техники , в которой имеется инфракрасный приемник.

Инструкция по настройке

Пульт дистанционного управления – это небольшое устройство с клавиатурой, схемами и светодиодом, оснащенное инфракрасным передатчиком , управляющим другими устройствами с помощью излучения. Передача команд между пультом и техникой происходит за счет ввода специального «кода», имеющегося у любой техники (он обозначен в инструкции эксплуатации к этому прибору).

Универсальный пульт работает по той же схеме, только его особенностью является то, что он может запоминать несколько устройств с различными кодами . Но у некоторых устройств, в частности у телевизоров rolsen код для пульта иногда отсутствует в инструкции. И тогда настроить универсальный пульт становится проблематично. Но существует некоторый алгоритм действий, позволяющий настроить пульт без кода.

Это происходит следующим образом:

Необходимо включить телевизор, чтобы на нем работал какой-то канал.
Набираем на пульте комбинацию клавиш SET и TV и одновременно зажимаем их в течение нескольких секунд, пока индикатор включения не начнет мигать.
Направляем пульт на управляемое устройство и быстро нажимаем любую клавишу, кроме SET. Если этого не успели сделать, то повторяем все снова.

Вот так можно настроить любой универсальный пульт для техники без кода. Использование таких пультов очень удобно, так как с помощью одного небольшого устройства можно управлять несколькими приборами.

Пульт дистанционного управления (ДУ) – невероятно удобная вещь, и непонятно как мы жили раньше без них? С его появлением у нас одной проблемой стало меньше, хотя иногда возникает другая, не менее важная – как настроить пульт дистанционного управления?

Как настроить пульт?

Идеальным вариантом, естественно, будет, если пульт ДУ вам настроит сервисный мастер. Но если такой возможности нет, тогда можно попробовать это сделать самому. Попробуем вам в этом помочь.

Настройка универсального пульта для телевизора

Чтобы настроить универсальный пульт для, делаем следующие действия:

Для начала следует включить телевизор, потому что настройка происходит, когда телевизор работает.
Нажимаем кнопочку SET на пульте и удерживаем ее, пока светодиод, который находится рядом с ней, не начнет моргать.
Берем таблицу кодов (в инструкции) и вбиваем трехзначный код, который соответствует марке вашего телевизора. Для каждой марки кодов может быть от десяти и больше. Когда код вводится — светодиод моргает, а после того, как вы уже его ввели он продолжает просто гореть, но уже ровно, не моргая.
Затем нужно проверить работу пульта, только без использования цифровых кнопок . Т.е. попробуйте добавить или убавить громкость, переключить канал. Если пульт не работает, тогда вводите следующую комбинацию, и так до тех пор, пока ваш пульт не начнет переключать каналы или регулировать громкость.
После того, как код подобран, нажмите снова кнопочку SET – это позволит запомнить режим работы.

Ваш пульт настроен, светодиод больше не горит, а загорается только тогда, когда вы нажимаете любую кнопочку на пульте. Теперь вы легко можете включать и выключать телевизор, прибавлять и убавлять громкость, переключать каналы, выбирать источник видеосигнала. Говоря несколькими словами – можете пользоваться всеми кнопками.

Как настроить люстру с пультом управления

Сегодня покупатели все чаще выбирают освещение с возможностью удаленного управления. В связи с этим у них возникают вопросы о том, как привязать пульт к люстре. Выполнить подключение можно самостоятельно, без обращения за помощью к электрикам.

пульт для дистанционного управления люстрой

Вот так выглядит пульт для дистанционного управления люстрой

Устройство люстры с пультом (для чего люстре пульт, если есть выключатель?)

Недостатком стандартных выключателей является то, что они закреплены в одном месте. А вот пульт ДУ позволяет включать и выключать люстру, не вставая с кровати или дивана. При этом нужно следить за тем, чтобы устройство не потерялось. Пульт ДУ продается в комплекте с приемником, настроенным на одну волну с ним.

Принцип работы пульта основан на использовании радиоволн. После нажатия кнопок соответствующая команда по радиоканалу передается на приемник, встроенный в контроллер. Для жилого дома достаточно устройства с дальностью действия до 10 м. А для люстр, установленных в общественных местах, этот параметр должен составлять до 100 м.

В многоквартирных домах может быть установлено несколько систем дистанционного управления освещением. Для того, чтобы такие системы не взаимодействовали между собой, необходимо настроить пульт и контроллер. Тогда контроллер не будет воспринимать команды от стороннего пульта

Блок контроллера для люстры

Устройство представляет собой небольшую коробочку, внутри которой расположена плата управления и реле. Количество реле зависит от того, сколькими группами светильников будет управлять пульт ДУ. Самые простые модели блоков имеют два канала. За улавливание радиосигнала отвечает антенна. Блок контроллера подключается к сети переменного напряжения 230 В. Схема подключения размещается на корпусе устройства.

Соединять устройство с проводкой люстры лучше на столе, а не под потолком.

блок контроллера в комплекте с пультом ДУ

Блок контроллера поставляется в комплекте с пультом ДУ

Блок, в состав которого входят галогенные лампы

Устройство состоит из:

трансформатора;
галогенных ламп.

Галогенные лампы необходимо подключать к сети с помощью понижающего трансформатора. Оборудование защищает лампы от перегрузки и перепадов напряжения, преобразует ток из розетки напряжением 220 В до 12 В.

Мощность блока рассчитывают с учетом суммарной потребляемой мощности всех галогенных ламп. Важно, чтобы она не превышала нагрузочную способность трансформатора, иначе оборудование выйдет из строя или расплавятся патроны. Максимально допустимая мощность указана на корпусе трансформатора.

Светодиодный блок

Для подключения светодиодов необходим стабилизатор тока (драйвер). Его задача заключается в снижении напряжения на последовательных и параллельных цепочках светодиодов, стабилизации тока через них. Продвинутые модели блоков позволяют не только включать и отключать светодиоды, но и регулировать их яркость, изменять цвет свечения.

К выходу драйвера можно подключить от 2 до 22 светодиодов. Светодиоды подключаются последовательно. Если хотя бы один из них сломается, вся ветвь перестанет гореть.

Правильность выбора блока питания влияет на срок службы светодиодных светильников. Для этого надо уточнить такие параметры как:

выходное напряжение;
мощность люстры;
степень защиты источника питания.

Запас мощности светодиодного блока – 20 %. Если люстра будет работать постоянно, к мощности прибавляют 50 % запаса.

светодиодный блок

Светодиодный блок подбирают с учетом выходного напряжения, мощности люстры, степени защиты источника питания

Инфракрасное и радиоволновое управление светом с пульта

Пульты ДУ различаются по принципу действию. Основу ассортимента составляют системы, в которых сигнал передается на контроллер на определенной радиочастоте. Реже встречаются инфракрасные выключатели.

Пульты с инфракрасным управлением просты и удобны в использовании, но они действуют на ограниченной дистанции – до 10 м. Для их работы требуется точное наведение на приемник сигнала и обеспечение прямой видимости светового источника. Пульт нужно навести на блок и нажать необходимую кнопку, после этого команда запишется в память. Устройства данного типа чаще всего используют для управления освещением на автомобильных стоянках, складах, общественных территориях.

Принцип действия ИК-датчиков:

модуль управления получает инфракрасный сигнал;
устройство преобразует сигнал в радиоволновой и направляет его на контроллер.

Радиочастотное управление имеет больше преимуществ:

большой радиус действия (от 100 м);
возможность управления освещением со смартфона и другой техники;
установка усилителей сигнала и ретрансляторов;
регулировка интенсивности и яркости освещения;
возможность переключения света вручную.

Радиосигналы поступают на контроллер, настроенный на определенную частоту. В процессе обмена командами используются специальные коды. Радиовыключатели подходят для управления отдельными светильниками и целыми группами. Взаимодействие датчиков со светильниками обеспечивается посредством силовых блоков, подключенных к сети 220 вольт и нагрузке.

пульт радиочастотного управления

Пульт радиочастотного управления позволяет беспрепятственно управлять освещением на больших расстояниях – 100 м и более

Преимущество дистанционного управления

Дистанционное управление имеет ряд плюсов:

экономный расход электричества;
разнообразие режимов, что позволяет создать нужную атмосферу в помещении;
удобная регулировка освещения из любой части комнаты;
создание эффекта присутствия для защиты жилища от посягательств злоумышленников.

Достоинства и недостатки устройств ДУ

Достоинства:

возможность включения и выключения отдельных групп светильников;
настройка освещения по графику;
подбор цветов, регулировка яркости;
возможность подключения новых устройств к системе;
постоянный мониторинг световых элементов.

Недостатки:

микросхемы и полупроводниковые элементы при повышенном нагреве сгорают;
стоимость оборудования достаточно высокая;
невозможность управления светом из-за севших батареек, плохого сигнала Wi-Fi;
возможно ложное срабатывание датчиков.

Если оборудование поставляется с заводскими настройками, в случае потери или поломки пульта ДУ придется менять весь комплект

освещение с ДУ

Большой набор настроек освещения позволяет создавать нужную атмосферу в помещении

Программирование пульта от люстры

Как самостоятельно настроить люстру, оснащенную пультом управления? Весь процесс занимает несколько минут. Необходимо проверить, чтобы батарейки внутри пульта были исправными. Одно устройство подходит для регулировки нескольких светильников. Предварительно для каждого их них надо выполнить синхронизацию. Перечень доступных команд зависит от конфигурации пульта.

Как привязать пульт к одной люстре

Если пульт ДУ и осветительный прибор поставляются в комплекте, чаще всего они уже настроены друг на друга. Иногда требуется активация. Если привязка отсутствует, покупателю надо выполнить ее самостоятельно.

Инструкция по подключению пульта ДУ от люстры:

выключить осветительный прибор с помощью стационарного выключателя, подождать 20 секунд;
направить пульт ДУ в сторону люстры;
нажать на кнопку, на которой изображен радиосигнал;
продолжая удерживать эту кнопку, включить люстру стационарным выключателем;
дождаться появления кратковременного мерцания (светильник блеснет на несколько секунд), затем кнопку можно отпустить.

У светильников разных производителей процесс синхронизации отличается. Может потребоваться нажатие нескольких кнопок на пульте ДУ. Покупателю следует внимательно изучить идущую в комплекте инструкцию, в ней должна быть размещена нужная информация.

привязка пульта ДУ к люстре

Привязка пульта ДУ к люстре занимает 1-2 минуты

Наглядно посмотреть процесс привязки пульта к люстре можно в следующем видео

Как привязать пульт к нескольким люстрам

Такое подключение позволит управлять двумя или более осветительными приборами не одновременно, а по отдельности. Синхронизацию проводят с каждым светильником индивидуально.

Как запрограммировать пульт на работу с несколькими люстрами? Процедура полностью аналогична привязке к одной люстре, описанной в предыдущем разделе. Разница заключается только в том, что ее нужно повторить несколько раз, в зависимости от количества привязываемых светильников.

Иногда покупатели сталкиваются с тем, что ПДУ и люстра разных производителей не подходят друг другу. Поэтому совместимость устройств следует уточнять заранее. Если такая ситуация все же произошла, рекомендуется приобрести новый пульт, который подойдет под люстру.

Управление через смартфон

Привязка мобильного гаджета к управлению освещением происходит с помощью приложения, соответствующего установленной операционной системе (ОС). Такую опцию поддерживают смартфоны и планшеты Samsung, Xiaomi, Lenovo и другие. При выборе приложения лучше придерживаться рекомендаций производителя люстры. Одну и ту же программу можно использовать для управления несколькими осветительными приборами. Скачать приложение можно в Google Play Market или App Store.

Перед покупкой надо убедиться в том, что светильник поддерживает управление через мобильное устройство. Синхронизация проводится с использованием ИК, Wi-Fi или Bluetooth. Привязка к мобильному устройству проводится один раз. Приложение имеет интуитивно понятный интерфейс, пользователю надо всего лишь следовать подсказкам системы.

люстра с пультом управления

Люстра с пультом управления

Удаленное управление доступно из любой точки мира, где есть доступ к сети Интернет. Оно позволяет сэкономить на оплате счетов за электричество. Если владелец дома забудет отключить свет перед поездкой, он всегда сможет сделать это позже с помощью приложения. При этом ему не придется возвращаться обратно домой.

Инструкция по подключению:

включить люстру с помощью проводного выключателя или пульта ДУ;
включить блютус или Wi-Fi на смартфоне;
запустить приложение;
найти в программе кнопку подключения и нажать на нее.

Если все было выполнено правильно – произойдет однократное моргание люстры.

управление светодиодной люстрой с помощью смартфона

Управлять светодиодной люстрой с помощью смартфона очень удобно

Как пользоваться пультом для люстры

С тем, как пользоваться пультом ДУ, сможет разобраться даже ребенок. Необходимый режим освещения настраивается путем набора определенных комбинаций кнопок. Количество функций зависит от устройства светильника. Чем оно сложнее, тем выше стоимость.

Функциональные возможности разных пультов ДУ отличаются. Стандартные функции выглядят так:

включение и выключение света;
регулировка яркости, насыщенности;
настройка цвета и цветовой температуры;
включение и выключение групп ламп по отдельности и вместе;
режим ночника с минимальной мощностью;
автоматическая плавная смена цвета свечения;
включение вспомогательного света.

Распространенные проблемы, неисправности и пути их устранения

Причины некорректной работы пульта ДУ — от севших батареек до выхода из строя элементов блока питания или программной платы. Покупатели сталкиваются с такими проблемами: люстра не реагирует на команды пульта и при этом нормально работает от стандартного выключателя, осветительный прибор вовсе не работает или включаются только некоторые лампочки. Далее будет рассмотрено, почему отказывается работать пульт дистанционного управления от люстры и что можно сделать.

Не включается люстра с пульта

Если пульт ДУ внезапно перестал работать, нужно проверить батарейки и заменить их. Также надо проверить состояние кнопок пульта, возможно, их надо очистить от пыли и других загрязнений. Еще одна причина того, что светодиодная люстра не реагирует на команды, заключается в выходе из строя реле управления и необходимости его замены. Работоспособность детали проверяют мультиметром.

Проблемы с включением люстры часто связаны с замасливанием контактов внутри пульта. Устранить его поможет протирание платы тряпочкой, смоченной в обезжиренном средстве.

Внимание! Если пульт ранее падал на пол, может повредиться пайка деталей платы. Отпаявшиеся детали следует осторожно вернуть на место с помощью маломощного паяльника.

пульт ДУ

Если люстра не реагирует на команды пульта ДУ, в первую очередь надо проверить состояние батареек

Инструкция подключения и настройки RGB контроллера

Андрей Воробьев

Андрей Воробьев 9 января 2020

RGB контроллер

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.
1.2. Технические характеристики:
— диапазон нагрузки – 0-72 Вт.
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 44г
— максимальный выходной ток – 6А
— диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:

С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен. 4. Гарантийные обязательства
4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.
RGB контроллер Ecola с большим пультом управления
Ecola LED strip RGB IR controller 72W 12V 6A с большим инфракрасным пультом управления
(арт. CRL072ESB)

1. Назначение и основные сведения
1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.
В состав контроллера входит блок контроллера и большой пульт дистанционного управления.
С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.
1.2. Технические характеристики:
— диапазон нагрузки – 0-72 Вт
— напряжение питания – 12 В DC (постоянный ток)
— выходное напряжение – 12 В DC (постоянный ток)
— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм
— вес нетто – 56г
— максимальный выходной ток – 6А
— диапазон рабочих температур окружающей среды – от -20 до +60 °С
— степень защиты от влаги и пыли – IP20. 2. Инструкция по эксплуатации контроллера
2.1. Контроллер питается постоянным напряжением 12 В.
Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).
2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.
2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).
Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).
Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.
Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.
2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).
ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).
2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.
2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.
Внимание! Не используйте RGB контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.
2.7. Схема подключения:

3. Управление
3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).
3.2. Назначение кнопок пульта ДУ:

1. Включение / Выключение	23. Статичный розовый
2. Пауза / Запуск	24. Статичный голубовато-белый
3. Уменьшение яркости	25. Больше красного
4. Увеличение яркости	26. Больше зеленого
5. Статичный красный	27. Больше синего
6. Статичный зеленый	28. Увеличение скорости мигания
7. Статичный синий	29. Меньше красного
8. Статичный белый	30. Меньше зеленого
9. Статичный оранжевый	31. Меньше синего
10. Статичный бирюзовый	32. Уменьшение скорости мигания
11. Статичный сине-фиолетовый	33. Цветовой оттенок №1
12. Статичный молочный белый	34. Цветовой оттенок №2
13. Статичный светло-оранжевый	35. Цветовой оттенок №3
14. Статичный темно-бирюзовый	36. Автоматический режим
15. Статичный фиолетовый	37. Цветовой оттенок №4
16. Статичный теплый белый	38. Цветовой оттенок №5
17. Статичный темно-оранжевый	39. Цветовой оттенок №6
18. Статичный голубой	40. Мигание белого
19. Статичный сиреневый	41. Мигание 3 базовых цветов (RGB)
20. Статичный зеленовато-белый	42. Мигание 7 цветов
21. Статичный лимонный	43. Плавная смена 3 базовых цветов (RGB)
22. Статичный светло-голубой	44. Плавная смена 7 цветов

1. Включение / Выключение	23. Статичный розовый
2. Пауза / Запуск	24. Статичный голубовато-белый
3. Уменьшение яркости	25. Больше красного
4. Увеличение яркости	26. Больше зеленого
5. Статичный красный	27. Больше синего
6. Статичный зеленый	28. Увеличение скорости мигания
7. Статичный синий	29. Меньше красного
8. Статичный белый	30. Меньше зеленого
9. Статичный оранжевый	31. Меньше синего
10. Статичный бирюзовый	32. Уменьшение скорости мигания
11. Статичный сине-фиолетовый	33. Цветовой оттенок №1
12. Статичный молочный белый	34. Цветовой оттенок №2
13. Статичный светло-оранжевый	35. Цветовой оттенок №3
14. Статичный темно-бирюзовый	36. Автоматический режим
15. Статичный фиолетовый	37. Цветовой оттенок №4
16. Статичный теплый белый	38. Цветовой оттенок №5
17. Статичный темно-оранжевый	39. Цветовой оттенок №6
18. Статичный голубой	40. Мигание белого
19. Статичный сиреневый	41. Мигание 3 базовых цветов (RGB)
20. Статичный зеленовато-белый	42. Мигание 7 цветов
21. Статичный лимонный	43. Плавная смена 3 базовых цветов (RGB)
22. Статичный светло-голубой	44. Плавная смена 7 цветов

Похожие публикации:

Как обозначается перемычка на электрической схеме
Какой тумблер необходимо включить для запуска усавп
Как подключить трансформатор от бесперебойника
Как сделать экран на провод

Как подключить контроллер с пультом дистанционного управления

Как обучить и как подключить контроллер с пультом? (ЗАРАБОТАЛО)

Как подключить пульт Feron ТМ75 и ZL0001-2 дистанционный выключатель на 2 канала. Применение в жизн

Инструкция подключения и настройки RGB контроллера

Как подключить контроллер с пультом дистанционного управления

Как обучить и как подключить контроллер с пультом? (ЗАРАБОТАЛО)

Принцип дистанционного управления

Выбор СДУ

Радиус действия управления

Защита от помех и посторонних сигналов

Количество каналов управления

Мощность светильников

Питание пульта и контроллера

Места установки контроллеров ДУ

Как собрать люстру с СДУ

Дополнительные возможности системы ДУ

Как подключить люстру с пультом управления

Установка выключателя

Поиск на потолке нулевого и фазного проводов

Подключение контроллера

Видео

Разновидности и возможности радиопультов

Как выбрать исполнительный блок

Нагрузка

Размещение

Как подключить силовой блок

Устройство и схема люстры с пультом управления

Блок галогенных ламп

Блок светодиодов

Режимы работы люстры с пультом управления

Диагностика и ремонт люстры с пультом управления своими руками

Возможные причины

Альтернатива пульту

Инструкция по настройке

Как настроить пульт?

Настройка универсального пульта для телевизора

Как настроить люстру с пультом управления

Устройство люстры с пультом (для чего люстре пульт, если есть выключатель?)

Блок контроллера для люстры

Светодиодный блок

Инфракрасное и радиоволновое управление светом с пульта

Преимущество дистанционного управления

Достоинства и недостатки устройств ДУ

Программирование пульта от люстры

Как привязать пульт к одной люстре

Инструкция по подключению пульта ДУ от люстры:

Как привязать пульт к нескольким люстрам

Управление через смартфон

Как пользоваться пультом для люстры

Распространенные проблемы, неисправности и пути их устранения

Не включается люстра с пульта

Инструкция подключения и настройки RGB контроллера

Добавить комментарий Отменить ответ
