Что будет, если перевернуть полярность светодиодной ленты: как избежать ошибок

Познакомьтесь с возможными последствиями и проблемами, которые могут возникнуть при перепутывании полярности светодиодной ленты. Узнайте, как избежать ошибок и сохранить работоспособность ленты.

Перед подключением светодиодной ленты внимательно изучите ее инструкцию, чтобы знать правильные полярности кабелей и контактов.

Полярность светодиодной ленты

Никогда не подключайте светодиодную ленту к источнику питания без проверки полярности, чтобы не повредить ленту.

СВЕТОДИОДЫ ПЕРЕСТАНУТ ПЕРЕГОРАТЬ ЕСЛИ СДЕЛАТЬ ТАК

Используйте мультиметр для проверки полярности светодиодной ленты, чтобы быть уверенным в правильном подключении.

Как и почему выходят из строя блоки питания для светодиодной ленты. 3 основных причины

Перед началом работы с лентой отключите источник питания, чтобы избежать возможной порчи светодиодов.

Мало кто знает об этой функции БЛОКА ПИТАНИЯ от ноутбука.

Если вы случайно перепутали полярность светодиодной ленты, немедленно отключите питание и замените кабели в правильной последовательности.

ЧТО БУДЕТ ЕСЛИ ДИОДНУЮ ЛЕНТУ ПОДКЛЮЧИТЬ В 220V / What happens if a diode TAPE plugged into 220V

Возможно, потребуется использовать вспомогательные инструменты, такие как пинцет, чтобы аккуратно изменить направление подключения кабелей светодиодной ленты.

Как подключить светодиодную ленту: особенности монтажа, нюансы, неравномерное свечение

Проверьте светодиоды на работоспособность после исправления ошибки с полярностью, чтобы убедиться, что они не повреждены.

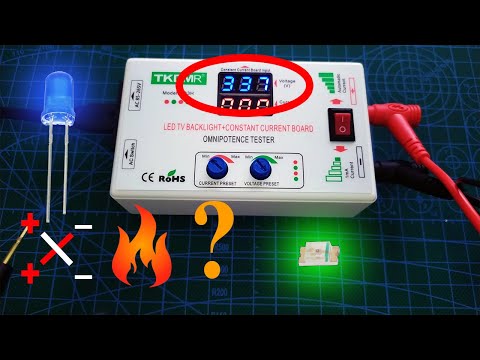

Сгорит ли светодиод, если перепутать плюс с минусом?

Для предотвращения возможных ошибок с полярностью, отметьте кабели светодиодной ленты или используйте цветовую кодировку для облегчения правильного подключения.

ЭТО ГЕНИАЛЬНО! Как правильно соединить провода!

Как качественно выпаять светодиод, не повредив его

Не забудьте проверить заземление и безопасность, прежде чем подключать светодиодную ленту к источнику питания.

Почему светодиодная лента в конце светит тускло. Как правильно подключить длинную ленту.

Если вы не уверены в своих навыках подключения светодиодной ленты, рекомендуется обратиться к профессионалу или специалисту для получения помощи.

Подключение выпрямителя к светодиодной ленте 220 вольт

Добрый день! Скажите пожалуйста, есть ли полярность при подключении выпрямителя для светодиодной ленты 220 вольт? Дело в том, что несколько раз происходило замыкание.

Сначала грешил, что слишком сильно засунул штыри, и шины между собой замкнулись. Но это уже несколько раз происходит. В чем дело? В районе штырей зажигается вспышка. Как бы дуга.

И еще один вопрос — на сколько метров рассчитаны эти выпрямители?

Ответ

Полярность, конечно, есть. Выпрямитель возвращает псевдо-постоянный ток, там есть «плюс» и «минус».

Однако, если перепутать полярность, ничего страшного не должно происходить – лента просто не загорится, т.к. светодиоды пропускают ток только в одном направлении. Но нельзя оставлять такое подключение надолго – подключили, увидели, что не горит и сразу перевернули контакты.

Увы, но устроить короткое замыкание штырями довольно просто, если не проявить должной аккуратности.

Ленту нужно резать строго в середине разрыва. От отреза ленты до начала собственно платы должно оставаться несколько миллиметров (до сантиметра), состоящих только из токонесущих шин в силиконе.

Штыри следует аккуратно вставлять строго в центр токонесущих шин. При этом ленту возле штырей нельзя сгибать.

От одной из шин в месте разрыва отходит проводок к плате, и если его коснуться другим штырём, то будет короткое замыкание.

Выпрямитель кратковременно выдерживает до 100 метров ленты.

Но рабочая эксплуатация – не более 20 метров ленты. Иначе слишком большой ток будет течь по первым метрам ленты, перегревая их.

Найти похожие вопросы по хэш-тегам

У Вас есть вопрос? Спросите консультанта.

Позвоните нам.
Или кликните здесь и задайте свой вопрос — подробный ответ Вы получите очень быстро.
Мы всегда стараемся помочь.

Как самостоятельно подключить светодиодную ленту?

Для подключения светодиодной ленты, необходимо, в первую очередь, определиться со способом монтажа. Кроме всего прочего, может дополнительно понадобиться контроллер.

Что касается инструментов и расходных материалов, то они могут быть следующими:

1. Если работа производится с монохромной лентой, то кроме нее самой, понадобится выпрямитель переменного тока, на выход которого монтируется фильтрующий конденсатор.
2. Для работ с RGB – моделями понадобятся специальные устройства. Тут необходимо правильно выбрать блок питания и контроллер, для чего необходимо знать потребность электричества и показатель напряжения изделия.

Если планируется делать не линейное освещение, а создавать геометрическую фигуру, то необходимо будет ленту разрезать и уже с ее кусочками работать. В некоторых случаях, для такой работы понадобится паяльник.

Чтобы монтаж светодиодных лент прошел правильно, а главное – дал необходимый результат, стоит знать несколько нюансов:

1. Длина. Чтобы правильно выбрать рулон, необходимо заранее снять параметры того места, где требуется светодиодное освещение. Так как такие ленты можно делить на части, это поможет правильно рассчитать метраж. Но стоит помнить, что резку можно проводить не в любом месте, а только там где есть обозначение пунктиром.
2. Полярность. Этот момент важен, так как светодиодные изделия являются полупроводниковыми устройствами. Но если полярность и будет ошибочной, то диоды попросту не загорятся, но сами по себе они не испортятся. Поэтому, стоит только наладить этот момент.
3. Резка. Стандартная катушка имеет длину в 5 метров, но редко когда ее используют целиком, особенно в домашних условиях. Поэтому в этом случае понадобится делить ее на отдельные отрезки. Такое действие можно производить только на специальных отметках, иначе можно повредить схемы LED – ламп, из-за чего они попросту не загорятся.
4. Соединение. Чтобы соединить 2 отдельных отрезка, используется паяльник. Для таких целей, каждая область разрезочного пунктира имеет контактные площадки. Перед тем, как приступать к спайке, их зачищают и залуживают. Для соединения таких площадок необходимо использовать провода диаметром не больше 0,5 мм.
5. Пайка. Если используется лента, которая подразумевает под собой спаивание контактов, то перед тем как работать с площадками, их предварительно зачищают от силиконового покрытия. Только после этого можно пользоваться паяльником.

Все эти моменты играют не последнюю роль в подключении светодиодного изделия, поэтому от качества их исполнения и будет зависеть конечный результат. Например, если не до конца убрать силиконовое покрытие с площадок, то провода не смогут полноценно закрепиться на своих местах. Или же, если не соблюсти полярность, то диоды не загорятся. А значит, придется выполнять всю работу заново.

Инструкция по подключению

Перед тем, как заниматься монтажом светодиодной ленты, стоит знать, что каждое освещение потребует своей мощности. На этот параметр влияет количество светодиодов, которые приходятся на 1 погонный метр. Соответственно, чем их больше, тем больше понадобиться энергии.

подключение одноцветной ленты

Чтобы подключить одноцветную ленту, необходимо выполнить следующие действия:

1. Если есть необходимость, сначала полосы делят на отрезки. На ленте есть пометки, которые указывают о разрешенных разрезах. Если им не следовать, то можно повредить контакты. Поэтому стоит заранее измерить площадь поверхности, которой требуется освещение.
2. После того, как заготовки будут подготовлены, их переворачивают на изнаночную сторону, дабы была возможность снять покрытие с клейкой основы. Удаляются только первые 2 см и на этом же месте снимают прослойку клея.
3. Далее производится установка коннектора. Для этого вытягиваются контакты, а сам торец полосы вставляется в полученный разъем. После этого, края закрываются крышкой.
4. Важно проконтролировать полярность, для чего плюсы должны совпадать на обеих сторонах от коннектора. Перед тем, как устанавливать изделие, необходимо удостовериться в прочности соединений.
5. Далее приступают к подключению к электросети (220 В). В первую очередь, выбирается место подключения, так как источник питания должен находиться максимально близко. После этого приступают к разделке кабеля. Края зачищаются от изоляции и спаиваются между собой. Места соединения должны иметь термоусадочные трубки, которые также прогреваются паяльником.
6. Следующим этапом идет соединение источника питания и светодиодной ленты. Тут 2 варианта – припаивать непосредственно провода к изделию или использовать коннектор. Ни в коем случае нельзя перегревать, поэтому температура паяльника должна рассчитываться очень аккуратно. Оптимальное значение – не более 200 – 250 градусов.

Питание можно подавать при помощи штатного выключателя, хотя можно организовать и отдельное устройство. Не рационально выводить отдельный подключатель именно под светодиодное освещение.

подключение RGB ленты

Что касается подключения RGB-ленты, то тут схема подключения практически аналогична с установкой монохромного варианта. НО! Если не использовать контролер, то потеряется возможность цветового эффекта. Поэтому такое устройство необходимо устанавливать в разрыве между блоком питания и самим изделием, подключая красный и черный провод блока к нему.

При этом, можно установить автоматическое регулирование цветов и яркости в освещении. При помощи дистанционного пульта управления, задается программа смены интенсивности освещения и чередования включения лампочек. Такой вариант часто используется в развлекательных заведениях.

параллельное подключение двух RGB лент

Если есть необходимость подключить более одной ленты RGB, то стоит использовать схему параллельного подключения. Но при этом стоит позаботиться об усилителях. Данное устройство соединяют с первым отрезком, после чего поочередно идет подключение каждого последующего элемента.

Что касается блока питания, то можно всю схему соединить в одном блоке питания. Единственное, в этом случае необходимо устройство несколько большей мощности, так на него будет приходится большее напряжение..

Стоит сказать, что современные производители LED-лент обычно комплектуют свои изделия подходящей моделью блока питания и контроллера. И это уже не говоря о том, что есть защита от ошибочного сопоставления полярностей. Поэтому волноваться о том, что не удастся самостоятельно создать светодиодное освещение, не стоит. Главное перед покупкой, задать такие вопросы консультанту.

Подключение блока питания

Электроток к светодиодам поступает через специальное устройство – блок питания. Его основополагающими параметрами является напряжение и мощность. Для этого необходимо знать показатели используемой ленты, так как блоку позволительно работать только на 80% от указанной мощности, в обратном случае, он быстро придет в негодность. Поэтому запас мощности всегда нужно оставлять.

Чтобы соединить блок питание и ленту, используется параллельное подключение, а не последовательное. Сама работа выглядит следующим образом:

1. Отключается свет.
2. Проводится зачистка проводов, предварительно определив, где в блоке входное (AC IN, INPUT, АС L, AC N) и выходное отверстие (DC OUT, OUTPUT, V+, V-.).
3. На контакты светодиодной ленты монтируются провода питания.
4. После этого проводится изоляция кабелем – каналом.

При желании, можно приобрести готовую модель блока, которая будет находиться в пластиковом корпусе, а значит, уже иметь дополнительную защиту от внешних повреждений и влаги.

Чтобы блок и лента хорошо функционировали друг с другом, стоит запомнить несколько правил:

1. Выбирая модель блока, необходимо интересоваться его влагостойкостью.
2. Блок не должен перегреваться (более 50 градусов), а значит, его располагают вдали от нагревательных приборов.
3. Вокруг устройства должно оставаться минимум 20 см свободного пространства, дабы оно могло охлаждаться.
4. Если одновременно используется несколько источников, то они должны находиться на расстоянии друг от друга в 15-20 см.
5. Даже, если блок обладает высокой влагосопротивляемостью, необходимо максимально его оградить от мест скопления воды.
6. Не рекомендуется устанавливать прибор в электросети с диммерами в 220 Вт.

Все эти рекомендации помогут не только правильному монтажу, но и бесперебойной работе LED-освещения.

Ошибки при подключении

Ошибки могут быть следующего характера:

1. Если необходимо подключить более 1 ленты, то необходимо использовать параллельное подключение, а не последовательное. Таким образом, каждый последующий отрезок будет гореть менее ярко, так как в этом случае увеличено сопротивление.
2. Если перепутать полярность, то светодиоды вообще не загорятся. Это не страшно, так как стоит просто правильно сопоставить стороны и освещение появится.
3. Перепутав входное и выходное отверстие блока питания, можно достигнуть того, что он попросту сгорит. Поэтому тут стоит быть особенно аккуратным.
4. Во время работы с лентой, не стоит ее перегибать. Если необходимо сделать залом, то это место не должно содержать никаких электронных элементов. Кроме этого, в процессе работы, ни в коем случае нельзя оказывать физическое давление на сами диоды.
5. Когда в работе задействуют паяльник, то его контакт с поверхностью не должен превышать 10 секунд, иначе элементы можно повредить.
