Как правильно перепаять светодиод
Лампочки со светодиодами потребляют меньше энергии, чем лампы накаливания. Также они служат гораздо дольше, поэтому владельцы домов и квартир постепенно переходят на экономичное освещение. Но несмотря на продолжительный срок службы, LED-лампочки постепенно могут выходить из строя из-за перегорания установленных внутри светодиодов.
Когда один из чипов портится, это не повод выбрасывать лампочку, её можно починить. Для этого понадобится тестер, чтобы определить поломку, затем можно заменить испорченный элемент или соединить цепь. В последнем случае ремонт негативно отразится на сроке службы лампы, она станет светить тусклее. Поэтому лучше заменить чип на другой. Для этого нужно знать, как паять светодиоды.
Как устроены диодные элементы
Внутри светодиодных ламп установлены диоды. Также их монтируют в линейки и ленты, которые часто используются в рекламных баннерах. Выводы контактов здесь отсутствует. Диоды установлены на пластиковую или алюминиевую печатную ленту и соединяются друг с другом специальной дорожкой во время пайки. Снять светодиод или установить новый не сложно, если под рукой есть газовая горелка паяльник и флюс.
В большинстве случаев светодиодные лампы изготавливают из алюминия, который способен обеспечить эффективный теплоотвод на радиатор. Внутри устанавливается разное количество светодиодов, что определяет мощность. Контактные выводы диодной ленты имеют с обратной стороны подложку для отвода тепла. Она припаивается к теплоотводящей площадке. Снимая один из диодов, её также придется отпаять.
Соблюдение техники безопасности
В процессе ремонта любого прибора, который запитывается от электросети, необходимо соблюдать технику безопасности. Осветительные приборы LED, как и лампочки накаливания, подключены к сети 220 вольт. Поэтому мастер должен быть внимательным и учитывать рекомендации:
- после выключения лампы необходимо вручную выполнить разрядку конденсаторов. Для этого выводы закорачиваются металлическим прибором с ручкой из диэлектрика.
- в процессе выпаивания нельзя оставлять паяльную станцию без присмотра, это может спровоцировать пожар;
- включая установленную лампочку лучше отвернуться, так как есть вероятность, что из-за возможных ошибок она взорвется.
Пайка светодиодов непростой процесс для новичка. К ремонту следует приступать только в том случае, если вы имеете опыт работы с паяльником, знакомы с конструкцией и принципом работы чипов.
Как отпаять и припаять заново светодиод
Перед тем как приступить к пайке, необходимо изучить инструкцию и обзавестись материалами и инструментами для работы. Не стоит забывать о проверке приобретённых светодиодов. Иногда мастера пренебрегают этим правилом, из-за чего работу приходится выполнять дважды.
Что необходимо для работы
Для выпаивания светодиода из алюминиевой платы необходимы:
- пинцет;
- лезвие;
- паяльник (рекомендуется с тонким жалом);
- флюс;
- держатель.
Если нет паяльника с тонким лезвием, можно сделать насадку из медной проволоки.
Температура пайки
Индикаторный диод, который устанавливается на печатную плату состоит из токопроводящих ножек и стеклянной колбы. Внешне он напоминает маленькую лампочку. Для пайки необходимо использовать паяльник с мощностью не более 60 Вт. Допустимая температура жала – 260 градусов. SMD-диоды не имеют токоведущих элементов. Их заменяют специальные контактные площадки на плате. В данном случае для пайки используют паяльник мощностью 12 Вт.
Пошаговая инструкция отпайки
На первом этапе снимают алюминиевую плату. Для этого корпус лампы отделяется от плафона. Здесь можно использовать нож, аккуратно, чтобы не повредить элементы. К основанию площадка крепится с помощью пары проводов (плюс и минус). Их следует отпаять, закрепив плату на держателе. С алюминиевого основания плату можно снять без помощи инструментов.
Перед тем, как начать выпаивать светодиод, нужно взять тестер и пройтись по всем чипам, чтобы проверить их работоспособность. В большинстве случаев повреждённые элементы можно заметить визуально. На прогоревшем светодиоде появляется черная точка.
Проверку лучше выполнять с помощью тестера, так как иногда поломка не влечет за собой видимых изменений.
Особое внимание рекомендуется уделять качеству пайки. Если брак был допущен на производстве, это отразится на функциональности чипов.
Схема пайки
Когда будут определены все сгоревшие диоды, можно приступить к пайке. Плата закрепляется на держателе. После горелку аккуратно подносят к обратной стороне платы. Через 3-5 секунд пайка должна ослабнуть, что даст возможность отсоединить диод. Исправный элемент должен быть закреплён до того, как остынет основание. Для этого на контактную площадку нужно поместить каплю флюса. Чип устанавливается сверху с учётом полярности.
Далее снова нагревают, при этом на кристалл нужно слегка надавить. Диод держать до того момента, пока контактные «ножки» надёжно не закрепятся в припое. Если светодиода нет, на его место можно припаять небольшой отрезок проволоки. Лампа продолжит работать, но светить будет тусклее. Такой вариант подойдёт, только если на плате установлено более 10-ти чипов.
По такой же схеме отпаиваются диоды из ламп «кукуруза». Это можно сделать, если лампочка небольшого размера и собрана по классической схеме. Вместо паяльника иногда используется фен, но уходит больше времени на работу.
Перед пайкой чипов линейку следует закрепить для предотвращения повреждения токоотводящих дорожек. Олово плавят паяльником, между платой и выводом одновременно продвигается лезвие. Когда будут освобождены все выводы, подложка от платы отсоединяется.
Видеопример: Замена светодиодов в лампе с помощью утюга.
Частые ошибки при пайке
Неопытные мастера часто допускают следующие ошибки:
- установка коннектора на токоведущие контакты. Это приведёт к плохому соединению;
- работа паяльником, разогретым до 300 °C и выше. Это спровоцирует сжигание токоведущих нитей;
- использование агрессивного раствора приведёт к разъеданию контактов;
- несоблюдение полярности при установке диода на плату.
Чтобы новый диод работал долго и не перегорел, перед установкой на плату с неё следует удалить остатки припоя. Для этого рекомендуется использовать проволочную оплётку от экранированного провода. Допущенные в процессе работы ошибки могут спровоцировать мгновенное перегорание или взрыв лампы при включении.
Панков Алексей
Инженер-электрик. Специалист по проектированию и эксплуатации электротехнических изделий.
У вас большие запросы!
Точнее, от вашего браузера их поступает слишком много, и сервер VK забил тревогу.
Эта страница была загружена по HTTP, вместо безопасного HTTPS, а значит телепортации обратно не будет.
Обратитесь в поддержку сервиса.
Вы отключили сохранение Cookies, а они нужны, чтобы решить проблему.
Почему-то страница не получила всех данных, а без них она не работает.
Обратитесь в поддержку сервиса.
Вы вернётесь на предыдущую страницу через 5 секунд.
Вернуться назад
У вас большие запросы!
Точнее, от вашего браузера их поступает слишком много, и сервер VK забил тревогу.
Эта страница была загружена по HTTP, вместо безопасного HTTPS, а значит телепортации обратно не будет.
Обратитесь в поддержку сервиса.
Вы отключили сохранение Cookies, а они нужны, чтобы решить проблему.
Почему-то страница не получила всех данных, а без них она не работает.
Обратитесь в поддержку сервиса.
Вы вернётесь на предыдущую страницу через 5 секунд.
Вернуться назад
Теперь менять светодиоды в лампочке легче простого. Никаких паяльников и фена
Несмотря на свою технологичность экономные светодиодные лампочки время от времени перегорают и приходиться их менять на новые или чинить своими силами.
И несмотря на их небольшую цену я предпочитаю починить перегоревшие лампочки, не выбрасывать же их из-за одного светодиода.
Лампочка разбирается очень легко, если пройти ножом по стыку колбы с корпусом.
Но даже если и добрались до платы, то паять светодиоды паяльником не получится, так как под светодиодом есть контакт для теплоотвода, к которому никак не подлезть.
Как вариант можно снять сгоревший светодиод даже бокорезами, но сделать так, чтобы он остался рабочим не получится.
Я пробовал паять светодиоды паяльным феном, но это не так просто, так как плата сильно забирает тепло и приходиться ее всю прогревать несколько минут, а от потока воздуха еще и компоненты может сдуть.
Но недавно я нашел решение, которое стоит как дешевый паяльник, около 400 рублей, никакого паяльного фена не нужно.

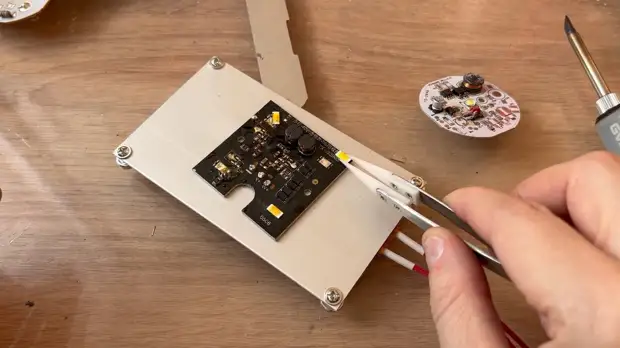

Это вот такая греющая платформа, на которой можно без проблем распаять любую плату, не используя паяльник и фен.
Нагревается столик очень быстро, за пять секунд уже почти 100 градусов.
Мне как раз нужно было выпаять светодиоды, которые я не смог снять даже при помощи паяльного фена на полной мощности, а греет он аж до 480 градусов.
Все дело в толстом радиаторе ( толщина 1.5 мм, не меньше) , который нужно долго и равномерно греть.

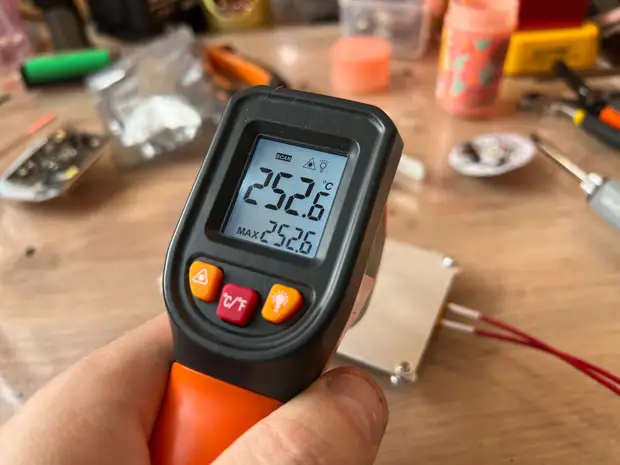

Включил платформу и разогрел ее до 220 градусов, внутри есть термореле, который отключает нагрев, максимум до 260 градусов, не больше.

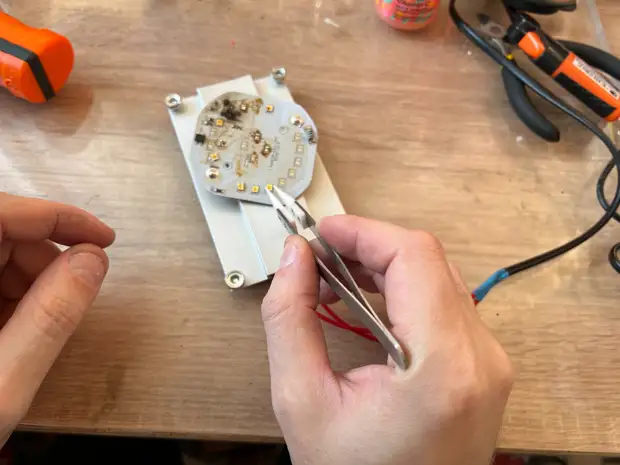

Плата за пару секунд прогрелась до 188 градусов и уже заметно, как флюс начал закипать. Без проблем получилось снять светодиод, который я никак не мог аккуратно выпаять, один уже успел повредить потоком горячего воздуха из паяльного фена.
Как видите все очень легко и просто.
В такое устройство по хорошему нужно добавить кнопку включения, безопасную платформу и регулировку температуры, так как не всегда нужно греть плату до 260 градусов, считаю, это с большим запасом.
Но даже так за 400 рублей мы получаем отличный столик с подогревом на 600 Ватт, который позволяет налегке менять светодиоды.
Теперь ремонт лампочек для меня не будет мучительным и долгим, а если будут доработки, то обязательно их покажу, также хотел услышать советов, как правильнее сделать терморегуляцию.
