Лучшие источники бесперебойного питания (ИБП) для газовых котлов: рейтинг 2023 и советы по выбору

Газовый котел покупают, чтобы самостоятельно отапливать загородный дом и не зависеть от капризов городского отопления. Но даже современные автономные системы работают от электросети. Чтобы дома всегда было тепло, котлу нужен ИБП — источник бесперебойного питания.

В статье рассказывается:

Зачем нужны ИБП
Как устроены ИБП
Какой ИБП выбрать
Как расшифровать технические характеристики
Техника безопасности
Рейтинг бесперебойников для газовых котлов в 2023 году

Зачем нужны ИБП

Есть разные способы не зависеть от электричества.

Можно купить генератор — но он шумный, плохо пахнет и нуждается в топливе.

Можно разжечь камин — но он согреет только одну комнату (в лучшем случае две — еще смежную).

Поэтому лучше купить ИБП для газового котла. Он незаменим, если в районе скачет напряжение и часто отключают свет. Можно спокойно уехать на весь день, не боясь за систему отопления: дом не остынет, а радиаторы не перемерзнут даже в суровые морозы.

Принцип работы прост — когда нет электричества, прибор автоматически подключит котел к встроенным аккумуляторным батареям. Как только питание восстановится, отопление снова будет работать от сети, а батарея — заряжаться. Это и называется бесперебойное питание.

«Продвинутый» бесперебойник для котла решает еще одну задачу — обеспечивает качество электрического сигнала. Нестабильное напряжение опасно для техники: она быстрее выходит из строя, а от особенно сильных скачков может перегореть. ИБП делают напряжение более стабильным, поэтому оборудование работает дольше.

Прибор подключают к котлу и циркуляционному насосу (если он есть) и запитывают от сети через обычную евророзетку. Подключать ИБП через сетевой фильтр или удлинитель нельзя.

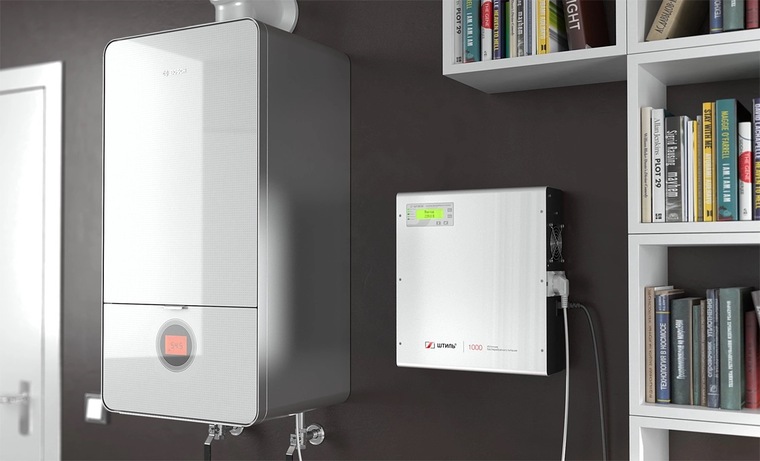

источник бесперебойного питания для котла

Как устроены ИБП

Базовая комплектация ИБС — инвертор и аккумулятор. В модели подороже устанавливают блок стабилизации напряжения.

Аккумулятор поддерживает работоспособность котла, когда напряжение падает или электричество отключено. Встроенная батарея работает около часа. Отопление с циркуляционным насосом разряжает батарею быстрее — за 10–15 минут.

Если свет отключают часто и надолго, выбирайте бесперебойник с подключением дополнительных батарей. Внешнего аккумулятора хватит на сутки полноценной работы. Он выручит, когда в очередной раз сломается подстанция или дерево упадет на провода.

Инвертор отвечает за преобразование тока. В батареях ток постоянный, силой 12 В. Котел работает от переменного 220 В (такого же, как в центральной электросети). Инвертор «конвертирует» ток, чтобы котел нормально работал, а батарея заряжалась.

ИБП инверторного типа — самые простые и недорогие. Меньше чем за секунду переключают питание на аккумуляторы, если свет вдруг отключат или напряжение упадет ниже допустимых значений.

Блок стабилизации напряжения — наиболее интересный компонент. Им оснащают «продвинутые» ИБП для котлов. Улучшает качество электрического сигнала: делает ровным и стабильным, правильной синусоидальной формы.

Стабилизатор поддерживает напряжение на уровне 220 В и одновременно заряжает аккумулятор. Может быть релейным и электронным. Принципиальной разницы между ними нет, единственное важное отличие — релейные негромко щелкают, а электронные полностью бесшумны.

Что такое синусоида и почему она важна

Ток в электросети переменный. Он так называется, потому что меняет свои свойства (в отличие от постоянного). Если представить ток в виде графика, получится извилистая линия. Чем эта линия неправильнее, тем больше на ней ступенек и скачков и тем больше страдает техника.

Представьте человека, которого кормят то на 50 ккал, то на 5000. Отказаться нельзя, нужно каждый раз съедать блюдо полностью — неважно, листик салата или гору жирных пирогов. Очень скоро у подопытного начались бы проблемы с желудком. А получив два суперкалорийных пирога подряд, он мог бы и заворот кишок заработать.

Примерно так же реагирует на хаотичное напряжение техника: сбоит, шумит и однажды может перегореть. Чтобы этого не произошло, нужен ток, который на графике выглядит как синусоида — симметричная волнообразная линия.

Для топливных котлов подходят ИБП с описанием «правильный синус» или «с правильной (чистой) синусоидой».

Есть и другие конфигурации сигнала — меандр, модифицированная (аппроксимированная) синусоида. На графике они имеют ступенчатую форму. Подходят для оргтехники, освещения, бытовой техники, но отопительное оборудование выводят из строя.

Какой ИБП выбрать

В продаже есть три вида ИБП: оффлайновые, онлайновые и линейно-интерактивные. Звучит сложно и непонятно, но на самом деле просто.

Оффлайн (Offline), они же инверторы, не оборудованы стабилизаторами. Не улучшают напряжение, только переключают питание с электросети на аккумулятор. Стоят недорого, подбираются по емкости батареи.

Оффлайн-ИБП для газового котла нужен, когда напряжение стабильное: свет не мигает, приборы не перегорают, но электричество часто отключается. В продаже их можно встретить под названием «резервные».

Линейно-интерактивные (Line-Interactive) — усовершенствованный вариант резервных ИБП. Есть стабилизатор напряжения, но он защищает не столько котел, сколько батарею. Пока есть электричество, отопление работает от сети.

Линейно-интерактивный ИБП не подойдет при скачках напряжения. Кроме того, ему нужно время, чтобы переключиться на аккумулятор и обратно. Если котел не оснащен функцией автоматического включения после возобновления питания, этот вид ИБП тоже не подойдет.

рейтинг ибп для газового котла

Онлайн (Online) или ИБП с двойным преобразователем — лучшие, но и самые дорогие. Котел постоянно питается от аккумулятора, что обеспечивает ровное и стабильное питание. Блок преобразует ток дважды: переменный из сети в постоянный для аккумулятора и потом еще раз — обратно в переменный для котла.

Онлайн-ИБП нужны при перебоях в напряжении. Берегут чувствительные платы котла от перегрузок и замыканий, защищают аккумулятор и мгновенно переводят оборудование в автономный режим при неполадках в электросети.

Устанавливают ИБП для котлов отопления на стену или пол. Настенные популярнее: компактны и легко размещаются в небольшой котельной.

Стоимость блоков варьируется от 10 до 50 тысяч рублей. Прежде чем перейти к обзору, напомним, что купить бесперебойники можно в рассрочку и с повышенным кешбэком, если платить Халвой в магазинах-партнерах.

Как расшифровать технические характеристики

Выбирая ИБП для газового котла, легко споткнуться о технические характеристики: мощность, входное и выходное напряжение, форма волны… Когда не разбираешься в электротехнике, трудно сориентироваться в обозначениях. К счастью, разбираться во всех тонкостях и не нужно.

Можно пойти простым путем: назвать консультанту в магазине модель котла и довериться его выбору. Но у консультанта план продаж, а жить с неправильно выбранным котлом вам. Поэтому лучше выучить ключевые характеристики, а профессионалам доверить нюансы.

как выбрать ибп для газового котла

На что обратить внимание:

Тип или технология. Если нужно подстраховаться от перебоев с электричеством, выбирайте оффлайн-устройства или интерактивные. Для защиты от скачков напряжения и дополнительных функций — онлайн.
Мощность ИБП подбирается под мощность котла с запасом в 30%. Измеряется в Вт (ваттах).
Для котла мощностью 200–300 Вт выбирайте ИБП 350–400 Вт. С циркуляционным насосом — от 500 Вт. Данные котла записаны в паспорте.
Напряжение измеряется в В (вольтах). В сети у нас 220 В, значит, и ИБП должен выдавать столько же. Если видите в описании 12 В — тоже хорошо, это напряжение в аккумуляторе.
Форма сигнала или выходного напряжения должна быть синусоидальной. Лучшая форма — чистая или правильная синусоида.
Количество и вид АКБ важны для автономной работы. Обычно для отопительных котлов нужны специальные аккумуляторы, но некоторые ИБП работают от автомобильных. Это удобнее и дешевле.

Обязательно уточните этот момент: если подключить неправильный аккумулятор, сломается и он, и ИБП. Автомобильные батареи рассчитаны на бóльшую силу тока и имеют много других особенностей.

Техника безопасности

Чтобы бесперебойник для котла служил долго и безопасно, соблюдайте несложные правила:

Не оставляйте ИБП отключенным от электросети, иначе он быстро разрядится. Разряженный блок как можно быстрее поставьте на зарядку.
Не подключайте бесперебойник через сетевой фильтр — он не защищает от скачков напряжения.
Заземляйте ИБП.
Периодически смахивайте с корпуса пыль.

Важно! Все наши рекомендации — о том, как выбрать ИБП для газового котла. Электрическое отопление требует гораздо большей мощности, поэтому для этих систем выпускаются специальные бесперебойники.

Отдельная тема — твердотопливные котлы с циркуляционным насосом. Иногда к ним подходят те же ИБП, что к газовым, но нужно внимательно сравнить характеристики.

Офисные бесперебойники для отопления не подходят, так как оргтехника рассчитана на другие параметры тока. Офисный ИБП и топливный котел в лучшем случае просто не будут работать, а в худшем — оба выйдут из строя.

Теперь вы знаете достаточно, чтобы сделать свою систему отопления по-настоящему автономной. А мы подобрали несколько готовых решений, которые возглавили рейтинг ИБП для газового котла в 2023 году.

Рейтинг бесперебойников для газовых котлов в 2023 году

Вот 11 ИБП для газовых котлов, которые чаще всего покупали и больше хвалили в 2022–2023 годах. Чтобы выбрать блок, который точно подойдет к вашему котлу, внимательно сверяйте данные. Если планируете подключать еще что-то (аварийное освещение, водоснабжение, бытовую технику), предусмотрите запас мощности и нужное количество выходов.

1. Интерактивные

Энергия Pro — компактный настенный блок с возможностью подключить внешний аккумулятор. Выравнивает напряжение и выдает чистую синусоиду. Следить за его работой можно на ж/к-экране и по звуковым сигналам.

Мощность — от 500 до 5000 Вт

Цена от 33 500 рублей.

Powercom RAPTOR RPT-1000A — чуть менее компактный, но хорошо защищает оборудование от перепадов напряжения и перегрузок. Три выхода — можно подключить не только котел, но и другую маломощную технику: лампу, насос.

Мощность — 600 Вт.

Цена от 33 500 рублей.

IPPON Back Basic 850 — надежный и многофункциональный. Есть выходной разъем USB, можно зарядить телефон и другие приборы. Работает тише, чем аналоги.

Мощность — 500 Вт.

Цена от 10 900 рублей.

Hiden Control HPS20-0312 — напольный, но компактный блок. Обеспечивает питание при отключении электричества, защищает от перегрузок. Может работать от автомобильного аккумулятора.

Мощность — 300 Вт.

Цена от 12 600 рублей.

2. Онлайн (с двойным преобразователем)

Teplocom SOLAR-800 — надежный бесперебойник с несколькими режимами работы. Можно подключать солнечные панели и экономить заряд аккумулятора.

Мощность — 500 Вт.

Цена от 27 850 рублей.

Штиль SW1000L — плоский настенный блок, идеальный для узких котельных. Выходы — две евророзетки. Крепеж и кронштейны входят в комплект.

Мощность — 900 Вт.

Цена от 28 800 рублей.

D320NS-HOME — мощный агрегат для больших домов и служебных объектов. На него можно «навесить» всю основную технику в доме: мощности в 2 кВт хватит на отопление, холодильник и даже небольшую насосную станцию водоснабжения.

Мгновенно переключается на питание от аккумулятора и обратно, выдает чистую синусоиду. Защищен от перегрузок, замыканий, перегрева.

Мощность — 2000 Вт.

Цена от 44 500 рублей.

NewEnergy HT1101L — еще один мощный бесперебойник с двойным преобразователем, но доступный по цене. Поддерживает автономную работу в течение суток. Не подходит для работы с автомобильными аккумуляторами.

Мощность — 1000 Вт.

Цена от 12 270 рублей.

3. Резервные

CyberPower — компактный настенный блок с внешним аккумулятором. Штатную батарею можно заменить на более емкую для максимальной автономности.

Мощность — 200 Вт.

Цена от 16 900 рублей.

Teplocom-250+ — еще один товар от известного российского бренда. Полностью автоматический, удобно крепится на стену и не занимает много места. Мощности в 200 Вт хватит для маломощного котла и аварийного освещения.

Мощность — 200 Вт.

Цена от 14 663 рублей.

ИБПС-12-300N — бесперебойник сибирского производителя. Подходит к любым котлам малой и средней мощности, обеспечивает автономность до 10 часов. Защищен от перегрузок и замыкания.

Мощность — 300 Вт.

Цена от 10 900 рублей.

Правильно выбранный бесперебойник — это подлинная автономность вашего дома. С дополнительными батареями и оборудованием вы создадите в доме комфорт независимо от неполадок в электросети.

Вся информация о ценах, партнерах и тарифах актуальна на момент публикации статьи. Действующие магазины-партнеры Халвы.

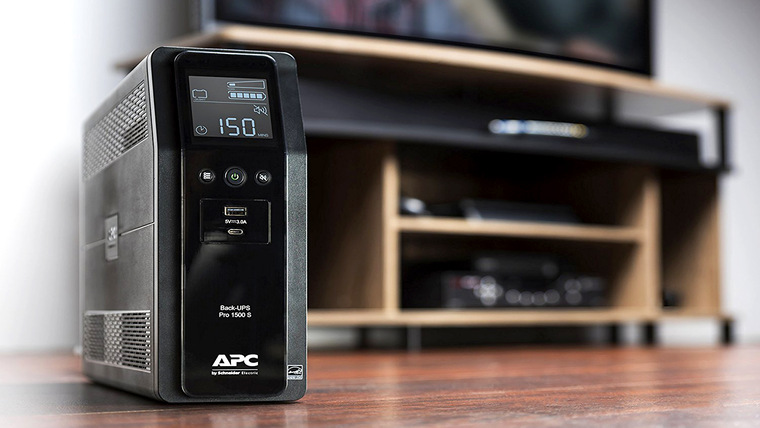

ИБП и бытовая техника — зачем газовому котлу нужен бесперебойник?

Бесперебойник — незаменимая вещь в хозяйстве любого масштаба. К ИБП подключают мелкую бытовую технику или что-то посерьезнее, например, газовый котел. Это правильно с точки зрения надежности: бесперебойники не только удерживают технику включенной, но и защищают от перепадов напряжения и других «электрических» проблем. Но такие «пары» живут долго и счастливо только в том случае, если они верно подобраны друг к другу. Об этом далее.

ИБП (источник бесперебойного питания) — автономная система, которая следит за напряжением в электросети и мгновенно переключается на аккумуляторы при его отсутствии. Эта технология не нова, она давно используется в промышленных масштабах. Распространение ИБП среди домашних юзеров началось с рынка компьютерной техники. Качество электроснабжения во многих населенных пунктах до сих пор оставляет желать лучшего, поэтому пользователи стараются обезопасить дорогостоящую электронику от разных факторов.

Технология бесперебойного питания быстро прижилась в этом сегменте, и пытливые умы домашних энтузиастов загорелись идеей перенести цивилизацию в сегмент бытовой электроники. Телевизор, холодильник и даже дежурное освещение можно подключить к мощному ИБП и радоваться жизни, пока остальные коротают время при свечах. Идея стала по-настоящему народной после того, как на рынке появилось несколько типов ИБП.

Какие ИБП бывают

Резервные. Это упрощенные модели бесперебойников, которые умеют переключаться между «розеткой» и внутренним аккумулятором в течение десятков миллисекунд.

Резервные ИБП не защищают подключенную к ним электронику от сетевых помех. Из-за простоты электрической схемы рекомендуется подключать только устройства с импульсными блоками питания. Это компьютеры и мониторы — техника, которая умеет работать с сигналом, далеким по форме от идеальной синусоиды.

Линейно-интерактивные. ИБП резервного типа, имеющие усовершенствованную схему работы. Теперь устройство не только переключается на батареи во время сильной просадки или полного отключения электричества, но и умеет фильтровать ток.

Во-первых, встроенный стабилизатор удерживает напряжение в рекомендуемых стандартами рамках. Во-вторых, система фильтрации, несмотря на свою примитивность, частично снижает уровень шума сигнала и делает выходящее напряжение более пригодным для употребления капризной электроникой.

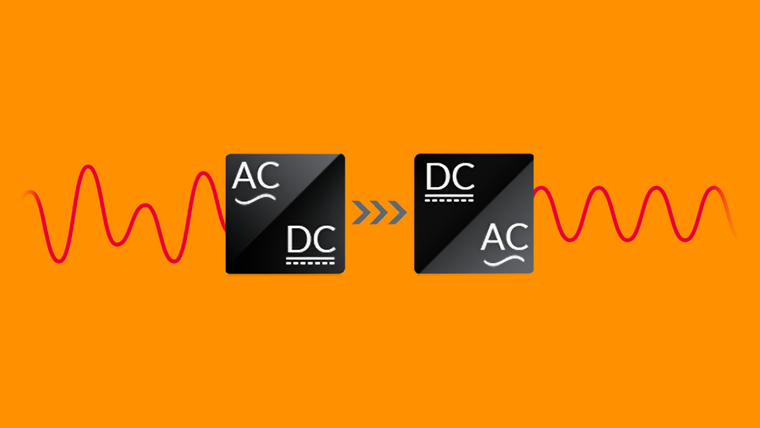

Двойное преобразование. Системы, выполненные по типу Double Conversion, работают иначе. Если предыдущие ИБП просто пропускают входящий ток через ряд примитивных фильтров и «улучшайзеров», то выходящее напряжение из систем сложного типа оказывается гальванически развязанным со входным сигналом.

То есть, переменный ток поступает на вход бесперебойника, преобразуется в постоянный ток и направляется к аккумулятору. После чего ток аккумулятора снова преобразуется в переменный и уже поступает на выход ИБП. В таком случае система не просто фильтрует напряжение, а создает его заново — уже с предсказуемыми и правильными характеристиками.

Дельта-преобразование. То же самое, что и двойное преобразование, но с повышенными мощностными характеристиками и увеличенным КПД. Этого удалось достигнуть благодаря модернизированной схеме работы: ток может поступать не только через батарею, но и напрямую от конвертера AC-DC к инвертеру DC-AC.

Эффект тот же, а скорость работы и эффективность оказываются намного выше. Как результат — плавная синусоида и полное отсутствие паразитных примесей в выходном токе. То, что нужно для точной и сверхчувствительной электроники.

Что такое синусоида и частота

В домашних розетках течет переменный ток — это изначальная форма сигнала, который вырабатывается электростанциями. Если представить его в виде фигуры на системе координат, то получится идеальная синусоида.

Такая форма тока появляется благодаря электромагнитной индукции. Это отдельная история с электромагнитными полями, намагничиванием, полюсами, вращением и другими физическими и электрическими явлениями. Для домашнего пользователя важно понимать основное — переменный ток, которым питаются «розеточные» приборы, должен соответствовать неким стандартам.

Частота смены направлений или перехода тока от положительного к отрицательному полупериоду и обратно называется частотой тока. Она измеряется в герцах и влияет на работу электроприборов. Чем чаще колеблется ток, тем выше частота. Европейская и российская техника рассчитана на работу от напряжения 220 В с частотой 50 Гц. Соответственно, правильный ИБП и любой другой питающий элемент должны поддерживать ток в рамках этих стандартов.

Чистый или модифицированный

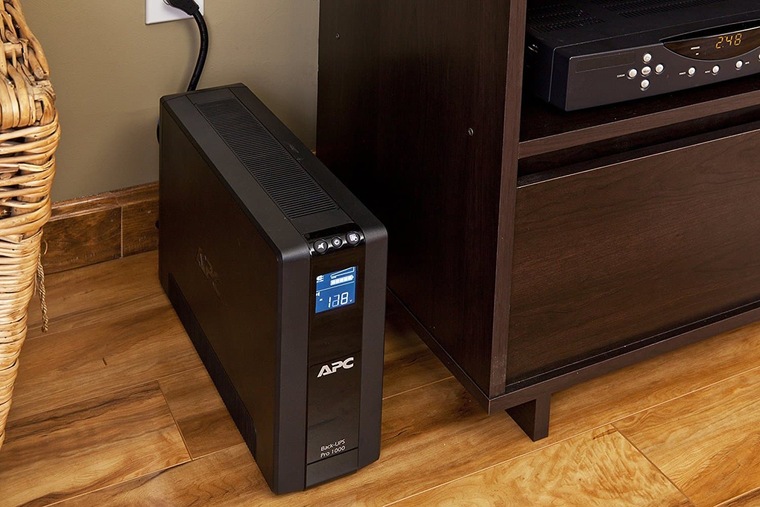

Компьютерный бесперебойник выдает переменный ток, который проходит базовую систему фильтрации и стабилизации. Но это не значит, что любой ИБП одинаково хорошо подходит для всей техники, работающей от переменных 220 В.

Ток, поступающий из розеток обычного бесперебойника, тоже считается синусоидой. Но если рассмотреть форму подробно, окажется, что ИБП выдает не чистый синус, а меандр. Это приближенная к синусоиде фигура, которая отличается менее плавными переходами. Еще ее называют модифицированным синусом.

К такому току спокойно относится компьютер, ноутбук и другая техника с импульсным питанием. В список всеядных девайсов входят лампы накаливания или даже диодные источники освещения.

Зато напольный вентилятор начнет возмущаться при подключении к ИБП. Так же поведут себя холодильники, морозилки, стиральные машины, пылесосы и другая техника, в которой используются электродвигатели переменного тока и подобные им устройства.

Электродвигатель приводится в движение благодаря электромагнитной индукции. Создать эту индукцию может ток с чистым синусом. Если же на двигатель попадает модифицированный синус, то он начинает работать с перебоями, будто кто-то очень часто подает и прекращает питание. Такая работа двигателя сопровождается гудением, излишним нагревом и приводит к быстрому износу частей.

Какой ИБП нужен газовому котлу

Для каждой категории техники подходят только определенные типы бесперебойников. Они отличаются по характеристикам и имеют на выходе напряжение разного качества.

Для компьютерного блока питания достаточно примитивного ИБП с пороговой регулировкой напряжения и невысокой скоростью срабатывания. Для чувствительных потребителей эти характеристики выделяют в первую очередь. Например, к таким приборам относятся газовые котлы и циркуляционные насосы.

Во-первых, от «неправильного» тока страдает циркуляционный насос. Он может быть как встроенным в котел, так и внешним, который вручную устанавливается в систему отопления. Мы уже разобрались, что подключение устройств с электродвигателями к обычному бесперебойнику может влиять на работу и долговечность техники.

Во-вторых, современные газовые котлы требуют подключения к электрической сети для работы электроники, датчиков и защитных механизмов. Каждый из этих узлов щепетильно относится к качеству тока и может глючить, если вместо чистого синуса на вход котла подать меандр. Тем более, современные газовые котлы являются фазозависимыми — это важно для правильной работы датчика пламени. Если ток перестает течь от фазы к нулю, то автоматика прекращает подачу газа. Обычный компьютерный ИБП не имеет выраженного разделения фазы и нуля, поэтому даже в связке с линейно-интерактивным бесперебойником котел может просто не запуститься.

В-третьих, перебои с электричеством могут длиться от нескольких минут до нескольких часов. Как правило, стандартный компьютерный ИБП способен продержаться на заводском аккумуляторе 5-10 минут, после чего благополучно отключится в ожидании «розетки». Естественно, котел и встроенная в него автоматика отключатся вместе с ним. Чтобы такого не произошло в суровый зимний вечер, производители котлов настоятельно рекомендуют использовать специальные ИБП с двойным преобразованием и объемными аккумуляторами.

ИБП, предназначенные для подключения необычной техники, рассчитаны на долговременную работу от аккумулятора и способны работать с большей нагрузкой, нежели компьютерные аналоги. Кроме чистого синуса и надежности, специализированные бесперебойники имеют нулевое время переключения, поэтому при отключении электроэнергии успевают подхватить котел до того, как газовая автоматика заметит неладное.

Дополнительные аккумуляторы

Даже специализированные ИБП не способны работать без зарядки более 5-6 часов при максимальном энергопотреблении. Чтобы подключить сразу несколько приборов и использовать их хотя бы сутки, необходимо установить дополнительные батареи. Резервные и линейно-интерактивные ИБП не позволяют использовать внешние аккумуляторы без внесения изменений в конструкцию, поэтому сразу выбывают из игры. В дело снова вступают Online-системы.

При установке аккумуляторных сборок нужно помнить, что ИБП могут иметь разные характеристики. Например, в некоторых бесперебойниках преобразователи могут работать только с напряжением 12 В, а другие «понимают» только 24 В или даже 48 В. Поэтому аккумуляторы можно подключить двумя способами:

Последовательно — когда источники питания соединяются друг с другом разными полюсами, а оставшиеся клеммы используются как выходы для ИБП. В таком случае две батареи по 12 В дадут 24 В при неизменной емкости.
Параллельно — батареи подключаются друг за другом. То есть, минус к минусу, а плюс к плюсу. При этом напряжение остается заводским, а емкость увеличивается кратно количеству соединенных аккумуляторов.

ИБП — не панацея

Через ИБП можно подключать любую технику. Конечно, для каждого типа потребителя необходимо подбирать бесперебойник не только по типу, но и по мощностным характеристикам. Например, учитывать пусковые токи, а также максимальную мощность ИБП. Но не стоит гнаться за аккумуляторным питанием везде и во всем.

Тем более, при подключении различной техники через ИБП необходимо учитывать пусковые токи. Например, домашний холодильник может потреблять всего 300 Вт, но при включении он способен потребовать в два или три раза больше энергии. Это необходимо для запуска компрессора, который легче поддерживать в рабочем состоянии, но намного сложнее привести в движение после простоя. Даже для серьезного ИБП такой ток может стать критическим. Поэтому бесперебойник в домашней среде — это не панацея.

На самом деле ИБП важен не столько компьютеру, а сколько пользователю. Человек защищает себя от внезапного отключения компьютера и потери важных документов, которые он не успел сохранить. Однако защищать технику от перепадов, всплесков и других токовых неприятностей просто необходимо. И для этого не нужен сложный и дорогостоящий ИБП с комнатой из аккумуляторов. Достаточно установить качественный стабилизатор на вход и обезопасить всех потребителей разом. А ИБП лучше оставить для локальных целей — например, для котла.

К каким приборам можно подключать ИБП, а к каким нельзя

Открываешь страничку с бесперебойниками в онлайн-магазине и даешься диву — почему их так много, и зачем все это вообще нужно. Но, как говорится в стихотворении Михалкова — «ИБП разные нужны, ИБП всякие важны». И дело не только в производителе, названии или в дизайне. Просто «комнатный» бесперебойник от компьютера совершенно не подходит для использования с кухонной техникой. Например, с холодильником — для него есть другой ИБП. Какой? Сейчас расскажем.

Источник бесперебойного питания — это такая штука, которая позволяет не зависеть от наличия электричества в сети и использовать технику вопреки любым природным катаклизмам, срывающим провода и выкорчевывающим деревья. Конечно, это не бензиновый или дизельный генератор, который может снабжать нас энергией до тех пор, пока не закончится топливо. Здесь все упирается в довольно миниатюрный АКБ, который долго заряжается и быстро разряжается.

Тем не менее аккумулятора некоторых моделей ИБП может хватить на пару часов работы компьютера или даже холодильника. Только мы строго запрещаем вам бежать за офисным ИБП и подключать к нему всю домашнюю технику напролом — для каждого устройства необходимо подбирать источник питания с соответствующими характеристиками.

Например, для котла

Современные настенные (да и некоторые напольные) котлы просто не могут жить без стабилизатора. В них установлена очень чувствительная к качеству питания электроника, которая выгорает даже от самых микроскопических всплесков в сети. Что уж говорить о скачках под 300 В или, вовсе, пресловутого отгорания «ноля».

Поэтому производители «нежных» устройств рекомендуют использовать стабилизаторы, а еще лучше — бесперебойники. В последние уже встроены стабилизаторы, а бонусом идет возможность работы от АКБ.

Только в этом случае подбор ИБП должен выполняться не по мощностным качествам устройства, а по тому, какой тип тока оно выдает — например, чистую синусоиду.

Нужно строго учитывать тот факт, что для газового котла необходим не просто «резервный» ИБП, который наиболее распространен среди владельцев ПК, а линейно-интерактивный. Или, что еще лучше, с функцией двойного преобразования (On-Line).

Такой бесперебойник подает котлу питание, гальванически развязанное с напряжением из розетки. Это максимально безопасно и полезно для электроники.

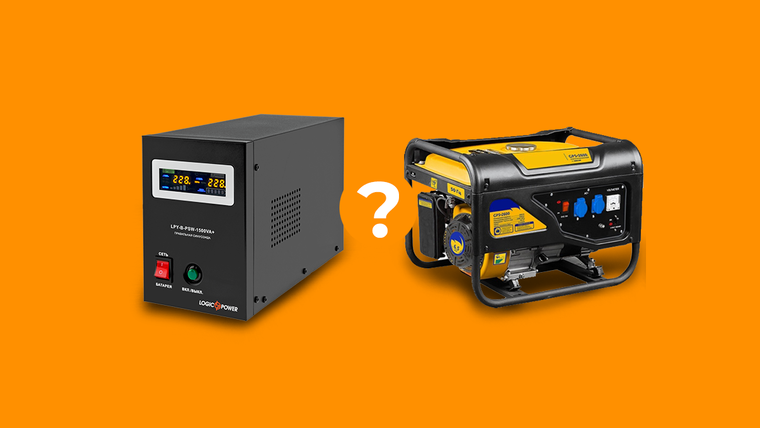

Или для генератора

А что вы удивляетесь — бензиновые или дизельные генераторы часто используют совместно с ИБП. Только это нужно не для самого генератора, а для удобства пользователя и здоровья электроники. Дело в том, что при отключении сетевой энергии генератор запускается не сразу — ему нужно время на срабатывание реле, запуск и выход на рабочие обороты.

Для простых домашних задач это, может быть, и не проблема. Но, допустим, для бухгалтерии в офисе такие всплески могут оказаться фатальными — достаточно одной резкой перезагрузки, чтобы положить коту под хвост целый день кропотливой работы с шестизначными цифрами.

Чтобы исключить такие проблемы, грамотные системы строятся с использованием ИБП. Пока генератор «реагирует» на отключение электричества, компьютеры продолжают работать в обычном режиме от аккумуляторов. К тому же ИБП защищает электронику от всплесков энергии, так как обладает встроенным стабилизатором. Словом, сплошные преимущества.

Для бытовой аппаратуры

В некоторых случаях использование ИБП связано не столько с пользовательским комфортом, сколько с безопасностью техники. Например, при подключении холодильников — особенно инверторных. Их компрессоры и управляющая электроника стали очень чувствительными к перепадам напряжения, поэтому дорогостоящие модели советуют подключать через стабилизатор. Но можно и через ИБП. Только здесь необходимо соблюсти два правила.

Во-первых, для подключения техники, оснащенной электродвигателями и трансформаторными блоками питания, строго необходимо использовать модели On-Line с чистой синусоидой. Обычные ИБП с модифицированной синусоидой (прямоугольной) для этого не подойдут.

Во-вторых, подключая бытовую технику к бесперебойнику, необходимо учитывать силу пусковых токов и потребляемую мощность электроники при запуске. Например, обладая заявленным уровнем энергопотребления в 300 Вт, компрессор холодильника при запуске может «высосать» из розетки несколько киловатт. Наверное, вы замечали, что при каждой «заводке» холодильника в доме мигает свет — это как раз является следствием высоких пусковых токов.

Что входит в список «прожорливой» электроники: холодильники, морозилки, кондиционеры и климатические системы, вентиляторы, кипятильники, лазерные принтеры и МФУ, фены бытовые и строительные, дрели, шлифовальные машины, пылесосы, различные станки и другое. Все это если и подключается через ИБП, то только к очень мощным моделям с внешними источниками питания. Например, к бесперебойникам со схемой двойного преобразования и возможностью подключения дополнительных аккумуляторов.

«Безопасная» техника

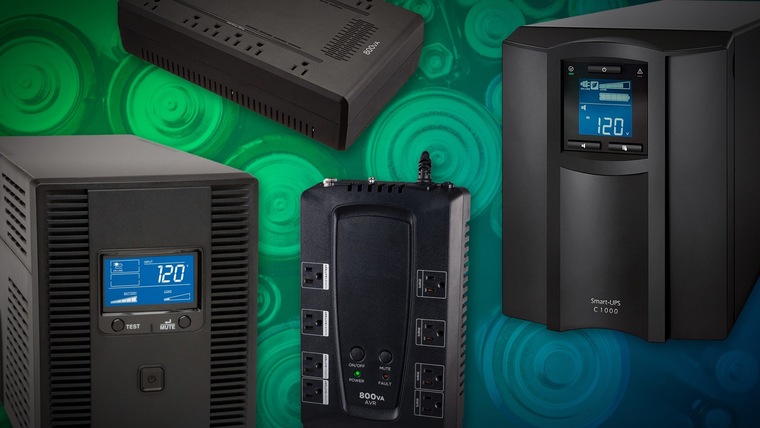

Так для чего же тогда подходят обычные и самые распространенные модели UPS, которые выдают прямоугольный формат напряжения и обладают невысокой мощностью?

Для мониторов, системных блоков, звуковых систем, телевизоров, роутеров, небольших NAS или домашних серверов, касс, модемов и прочей офисной «утвари» без тэнов или мощных электрических двигателей в корпусе.

Как рассчитать мощность ИБП

Для правильного подключения электроники к источнику бесперебойного питания необходимо верно рассчитать суммарную потребляемую мощность той самой электроники, а также сравнить полученное значение с возможностью ИБП.

Это естественно, что при отключении электричества в частном доме мы бы хотели, чтобы у нас оставалась возможность отапливать помещение котлом, а также освещать комнаты, смотреть телевизор и заряжать смартфоны. Все это можно подключить к ИБП. Давайте посчитаем.

Настенный котел потребляет порядка 150 Вт, телевизор потребляет около 300 Вт, пять диодных ламп в люстре потребляют 150 Вт, а также роутер, зарядные устройства — еще 50 Вт. Итого — 650 Вт. На это значение и нужно ориентироваться при выборе ИБП.

Но стоит также учесть, что подсчитанная цифра — это не показатель продолжительности работы от аккумулятора, а значение мощности, которую долговременно и без последствий сможет выдержать электроника самого ИБП.

Продолжительность работы от батареи измеряется в ампер-часах. Обычно производитель указывает эти спецификации в паспорте устройства. Так вот, чтобы продержаться без света с перечисленными выше потребителями хотя бы пару-тройку часов, необходимо искать ИБП мощностью от 700 Вт и выше (с запасом в 30 % от расчетного значения), а также с аккумуляторами на 300–400 ампер-часов.

Но более комфортным способом не остаться без электричества холодной зимней ночью является использование ИБП совместно с бензиновым или дизельным генератором. Как мы уже писали выше, а также в отдельном материале, достаточно использовать бесперебойник с АКБ небольшой емкости для самой «чувствительной» техники, чтобы переждать момент отключения электричества и подключения генератора. А уже после старта альтернативного источника энергии домашняя сеть будет снова возобновлена и техника перейдет от использования ИБП к «розетке».

Онлайн ИБП – защита и бесперебойная работа вашего котла

Онлайн ИБП для газовых котлов картинка

Используемая в наши дни сложная бытовая техника требует стабильного и бесперебойного электропитания. В частности, это относится к автоматике современных систем отопления, дающей сбои даже при малейших отклонениях питающего напряжения от нормы. В данной статье мы рассмотрим модели настенных онлайн ИБП «Штиль», которые отлично себя зарекомендовали как устройства для эффективной организации бесперебойного и качественного электропитания отопительных котлов и циркуляционных насосов.

Онлайн ИБП и его отличия от «бесперебойников» других типов

Онлайн ИБП – источники бесперебойного питания, использующие схему двойного преобразования напряжения. Назначением этих устройств является обеспечение бесперебойного и качественного электроснабжения нагрузки при полном отсутствии по каким-то причинам напряжения в сети или несоответствующем его качестве. Для лучшего понимания принципа работы онлайн ИБП и их главной отличительной особенности, прежде всего, стоит обратиться к названию этих устройств. Дословный перевод «онлайн» (от англ. «on-line») – «на линии», «на связи», что означает коммутационный статус аккумуляторных батарей – постоянно включены в цепь питания нагрузки. Ниже на рисунке приведена структурная схема работы онлайн ИБП. Переменное напряжение сети на входе устройства преобразуется в постоянное, необходимое для заряда аккумуляторных батарей (АКБ). На выходе напряжение преобразуется инвертором снова в переменное с соответствующими для питания нагрузки характеристиками.

Схема онлайн ИБП картинка

В штатном режиме работы, при наличии питающей сети (даже при отклонении сетевого напряжения от нормы), дважды преобразованное, стабилизированное до эталонных параметров (как по форме сигнала, так и по значению напряжения) поступает на нагрузку. При этом осуществляется подзарядка постоянно включенных в цепь аккумуляторных батарей для поддержания их в 100% готовности. При возникновении перебоев электроснабжения во внешней сети, ИБП переходит на автономный режим работы: постоянное напряжение аккумулятора, преобразованное инвертором в переменное, выводится для питания нагрузки. При этом время перехода на работу от АКБ равно нулю, так как, по сути, никакого переключения не происходит – аккумуляторная батарея включена в цепь питания нагрузки постоянно.

Преимущества онлайн ИБП для систем отопления

Наиболее распространенным вариантом использования онлайн ИБП с двойным преобразованием является их применение для обеспечения бесперебойным электроснабжением оборудования систем отопления — чувствительной к электропитанию сложной автоматики энергозависимых котлов и циркуляционных насосов. Провалы в питании, незначительные отклонения его напряжения от нормы и искажение синусоиды сигнала могут привести к сбою оборудования или даже к полному отказу работы отопительной системы всего дома, что в холодное время года чревато довольно серьезными последствиями. Безусловно, лучшим и по-настоящему эффективным решением вопроса качественного электропитания отопительных котлов с электронным управлением и насосом принудительной циркуляции по ряду причин на сегодня является применение именно онлайн «бесперебойников». Благодаря используемой технологии двойного преобразования электроэнергии, онлайн ИБП достаточно эффективно работают с любой формой сигнала и значениями напряжения на входе, обеспечивая на выходе напряжение максимально высокого качества. Это, в совокупности с нулевым временем перехода на работу от аккумуляторных батарей (при автономном режиме работы), делает использование онлайн ИБП универсальными для питания любых электроприборов, в том числе для чувствительной, требовательной к бесперебойности электроснабжения и питающему напряжению нагрузки.

Онлайн ИБП «Штиль» для газовых котлов

Модельный ряд настенных ИБП

Модельный ряд ИБП настенного исполнения «Штиль» (серия SW) представлен компактными однофазными устройствами мощностью 250 ВА, 500 ВА и 1000 ВА, вполне достаточной для питания автоматики газовых котлов и циркуляционных насосов небольшой мощности.

форма выходного сигнала – чистая синусоида;
безразрывное переключение нагрузки на питание от аккумуляторных батарей;
мгновенная стабилизация напряжения с точностью 2%;
широкий диапазон напряжения входа при работе в штатном режиме (90-295 В);
наличие сквозного нуля для корректной работы фазозависимых котлов;
абсолютно бесшумная работа (в моделях мощностью до 1000 ВА);
электронная защита от короткого замыкания, перегрузки, перегрева и «глубокого» разряда батарей с восстановлением электроснабжения котла в автоматическом режиме после устранения причины аварии;
наличие плавного пуска;
коррекция входного коэффициента мощности (дает возможность экономии электроэнергии — актуально для нагрузок нелинейного характера);
наличие мощного зарядного устройства, которое позволяет подключать аккумуляторы большой емкости, необходимые для обеспечения требуемого времени автономной работы;
возможность установки аккумуляторов внутрь устройства (специальный отсек) или во внешние конструктивы – стеллажи, модули и шкафы (в зависимости от модели);
широкий модельный ряд дополнительных аксессуаров (батарейных модулей и стеллажей) для размещения внешних аккумуляторов;
совместимость с внешними генераторными установками;
возможность включения нагрузки через ИБП при отсутствии напряжения питающей сети («холодный старт»);
автоматический байпас (режим питания нагрузки от сети в обход основной схемы ИБП);
достаточно высокий КПД (до 95% при работе в режиме on-line и 99% в режимах ECO и байпас);
большой выбор коммуникационных интерфейсов для локального и удаленного мониторинга ИБП.

Индексы в марках моделей SL, L и LD означают наличие или отсутствие встроенных батарей в устройствах:

в моделях серии SW-SL предусмотрены встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство с током 1 А;
в моделях серии SW-L и SW-LD отсутствуют штатные аккумуляторы, но есть возможность подключения внешних батарей большой емкости;
в моделях SW без дополнительного индекса (SW250) предусмотрен специальный отсек для установки встроенной батареи ёмкостью от 17 до 40 Ач.

Модели SW, SW-L и SW-LD имеют мощное зарядное устройство с током от 3 до 6 А, что позволяет использовать АКБ большой емкости для увеличения длительности автономной работы ИБП.

Модельный ряд напольных ИБП

Модельный ряд ИБП «Штиль» для газовых котлов напольного исполнения представлен серией ST мощностью от 250 ВА до 3 кВА. Они достаточно компактны, имеют аналогичные технические характеристики, что и рассмотренные выше «бесперебойники» настенного типа, но при этом могут быть использованы для питания более мощного оборудования (до 3 кВА) – например, циркуляционных насосов большей мощности, также крайне требовательных к форме сигнала питающего напряжения.

Как и настенные, устройства напольного исполнения отличаются наличием или отсутствием встроенных аккумуляторов (модели имеют соответствующие индексы модификаций – SL, L или без индекса – ST250).

Ознакомиться с полным ассортиментом источников бесперебойного питания топологии онлайн для газовых котлов можно, перейдя по ссылке:
Онлайн ИБП «Штиль» для газовых котлов. Модельный ряд.
