Подключение трехфазного электродвигателя к однофазной сети
3-х фазный мотор можно использовать для работы от бытовой сети переменного тока одной фазы напряжением 220 вольт. Переделка возможна, даже если нет большого опыта электротехнических работ с минимальным навыком монтажа. Затраты на дополнительные элементы схемы малы.
Виды соединения обмоток
Трехфазный двигатель содержит статор – неподвижную часть с закрепленными проволочными катушками. Они смещены относительно друг друга по окружности на 120 угловых градусов. Переменный ток, проходя через обмотки, создает изменяющееся магнитное поле, толкающее подвижную часть двигателя – ротор, или как называли раньше – якорь.
Известно два способа включения обмоток между собой:
-
Звезда — первые концы обмоток соединены между собой, а фазные проводники сети подключены на вторые выводы катушек.
Этапы выполнения работы:
1. Внимательно осмотрев электродвигатель, отыскать панельку (обычно, алюминиевая пластинка) с информацией о параметрах. Не нужно браться за переделку мотора мощностью более 1 кВт (1kW). Надпись DY 220/400 означает, что мотор допускается включать как по схеме «треугольник» (D), так и «звезда» (Y). Рабочее напряжение составляет 220 вольт одно-/либо 400 трехфазной. Клеммы, обозначенные L(1÷3), для подключения фаз.
2. Стандартно катушки 3-фазного электромотора включены «звездой». Изменение положения полосковых перемычек создаст схему «треугольник».
3. После этого L1 соединим с фазной жилой, а на L3 — нулевой провод. Среднюю клемму (L2) подключим на сдвигающий конденсатор, второй вывод которого соединяем с фазой или нулем. Это определяет направление вращения якоря. Мощность двигателя 100 Вт потребует емкости 8÷10 мкФ, для 0,25 кВт нужен конденсатор 20 мкФ.
4. Удобно оперативно менять направление вращения, переключая конденсатор с фазного проводника на нулевой. Двухполюсный выключатель подаст питание двигателя.
Подключение к однофазной сети
Снять крышку коммутационной коробки электродвигателя, получив доступ к перемычкам.
Предварительно открутив гайки крепления, поменять положение перемычек, изменив схему соединения обмоток на «треугольник». После этого гайки надежно затянуть и установить на место крышку коробки, отметив провода подключения 1, 2 и 3 фазы.
Определить среднюю обмотку, перерезать жилу, зачистить изоляцию. Концы обжать клеммным наконечником, если они есть, подключить в разрыв конденсатор.
Удобно, надежно коммутировать схему при помощи клеммных пар. Подключив на соединитель провода от двигателя и конденсатора, с другого конца подаются заземление, фаза и нуль. Аккуратное затягивание винтов клемм обеспечит надежный электрический контакт.
ВАЖНО! В двигателе есть проводник с желто-зеленой изоляцией. Он подключен к корпусу. Соединенный через третьи контакты вилки шнура и розетки с заземлением, защищает от пробоя напряжения по массе мотора. К нему нельзя подключать другие провода электрической сети – только желто-зеленый конец сетевой вилки.
Работоспособность схемы можно проверить подключением провода от конденсатора на фазу и включив питание 220. Если все детали исправны, двигатель должен вращать ротор в одну сторону.
Сняв питание, переключаем конденсатор на нулевой проводник – мотор вращает в обратную сторону. Выбрав подходящее направление, оставляем нужное подключение постоянным.
Оперативную смену стороны вращения на противоположную, обеспечит переключатель подключения конденсатора к фазе или нулю.
ВАЖНО! Менять направление разрешается только после отключения питания и полной остановке ротора.
Безопасность
Переделка электродвигателя связана с работой в сети 220 вольт. Неосторожное обращение, неаккуратность в работе связана с угрозой жизни или здоровья. Не оставляйте соединений без надежной изоляции. Ограничивайте доступ посторонних к монтажу до его завершения.
Запуск трехфазного двигателя от однофазной сети без конденсатора
Статья посвящена возможности запуска трехфазного асинхронного двигателя мощностью 250 Вт от сети 220 В не при помощи пускового конденсатора, а с использованием самодельного пускового электронного устройства. Схема его очень проста: на двух тиристорах, с тиристорными ключами и транзисторным управлением.
Схема устройства
Данное управление двигателем мало кому известно и практически не используется. Преимущество предлагаемого пускового устройства в том, что значительно уменьшается потеря мощности двигателя. При пуске трехфазного двигателя 220 В помощью конденсатора потеря мощности составляет минимум 30%, а может достигать 50%. Использование этого пускового устройства снижает потерю мощности до 3%, максимум составит 5%.
Однофазная сеть подключается:
Пусковое устройство подключается к двигателю вместо конденсатора.
Подключенный к устройству резистор позволяет регулировать обороты двигателя. Устройство также можно включить на реверс.
Для эксперимента взят старый двигатель еще советского производства.
С данным пусковым устройством двигатель запускается мгновенно и работает без каких-либо проблем. Такую схему можно использовать практически на любом двигателе мощностью до 3 кВт.
Примечание: в сети 220 В двигатели мощностью более 3 кВт включать просто не имеет смысла – бытовая электропроводка не выдержит нагрузки.
В схеме можно использовать любые тиристоры, ток которых не менее 10 А. Диоды 231, также 10-амперные.
Примечание: у автора в схеме установлены диоды 233, что не имеет значения (только они идут по напряжению 500 В) −поставить можно любые диоды, которые имеют ток 10 А и удерживают более 250 В.
Устройство компактно. Автор схемы собрал резисторы просто наборами, чтобы не тратить время на подборку резисторов по номиналу. Теплоотвод не требуется. Установлен конденсатор, стабилитрон, два диода 105. Схема получилась очень простая и эффективная в работе.
Рекомендуется для использования – сборка пускового устройства проблем не создаст. В итоге при подключении двигатель стартует на своей максимальной мощности и практически без ее потери в отличие от стандартной схемы с использованием конденсатора.

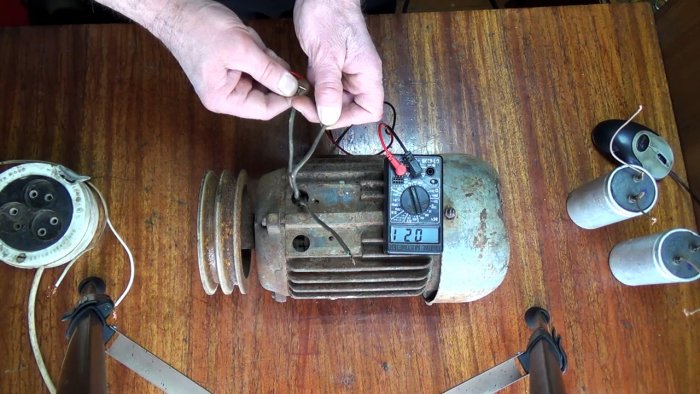

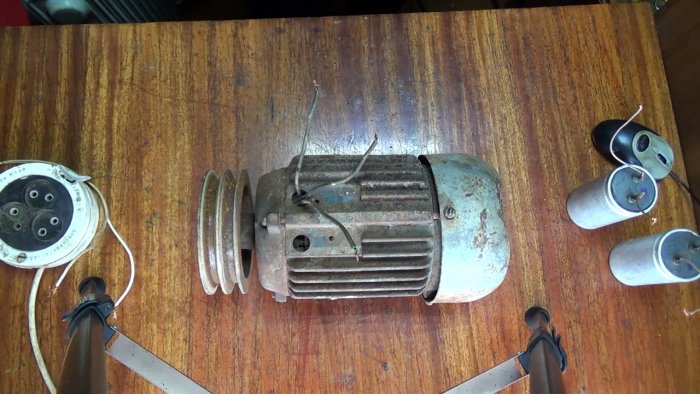

Лёгкий запуск трёхфазного оборудования 380В от однофазной сети 220В
Проблема наличия 380В рано или поздно посещает почти любого «гаражника» (и не только).
Взять хотя бы компрессора — мало мальски производительные нуждаются в питании 380В. не говоря уж о самодельных (например на базе компрессора ЗИЛ-130 и тд)
Обычно для решения проблемы применяют конденсаторный запуск электродвигателя, когда используются рабочие и пусковые конденсаторы, для мощный 3-4-5ти киловаттных двигателей требуется по 200-500 мкФ и более.
Добавить еще и падение мощности двигателей и, особенно, малое стартовое усилие, когда под нагрузкой двигатель не может набрать обороты и получаем практически полную невозможность управлять такой системой от автоматики.
Так же применяют частотные преобразователи, что не только зашкаливает по деньгам, но и для запуска трёхфазников от 220в мощнее 3-ёх киловатт однофазных частотников нет, только трёхфазные.
Вариант законно протянуть 380 можно убирать сразу (проект, монтаж, согласования и разрешения = будет золотая сеть
Лично я, проанализировав ситуацию, решил использовать Универсальный преобразователь однофазного тока в трёхфазный, Гурова Сергея Михайловича
cm001.narod.ru/new_index/publik/generator.html
Для реализации — нужно приобрести более мощный электродвигатель, чем рабочий (для питания 4-ёх киловаттного двигателя я купил электродвигатель 5,5 киловатт 1500 оборотов всего за 1750 рублей) + пакетник (для тест подключения) на 3 контакта за 140 рублей. Итого затрат 1890. По сути это меньше стоимости реально нужного числа конденсатора, для работы 4-ёх киловатт от конденсаторов.

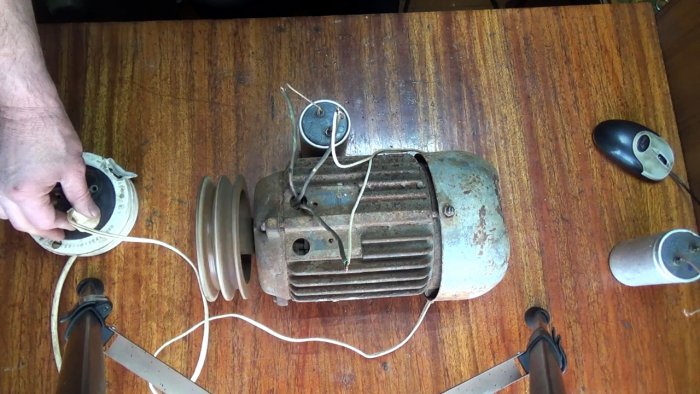

Работа и подключение преобразователя (расщепителя фаз) на видео:
зальётся через минут 40
Так что жду автоматику и вскоре запускаю свой компрессор на расчётную производительность!
Всем по трём фазам, мужики!)
Новый «Ламповый» способ включения трехфазного электродвигателя в однофазную сеть 220 В
При подключении трехфазного электромотора к сети 220В необходимо обеспечить смещение фазы, чтобы он начал вращаться. Это можно сделать, подсоединив пусковой конденсатор или обычную лампочку накаливания.
Что потребуется:
- двухжильный провод с вилкой;
- лампочка накаливания с патроном.;
- пусковая кнопка 220В.
Подключение трехфазного двигателя с конденсатором
Трехфазный электродвигатель имеет 3 обмотки, поэтому из него выходит 6 проводов по 2 на каждую. Из них 3 имеют один цвет изоляции, остальные 3 другой. Нужно смотать вместе любой пучок с одним цветом изоляции и заизолировать скрутку. Далее к любым двум из оставшихся 3-х проводов подключается двухжильный провод с вилкой.
Нужно подключить к оставшемуся проводу контакт конденсатора. Его второй контакт присоединяется к любой из двух скруток. После этого двигатель будет запускаться. В зависимости от того, подключен второй конец конденсатора к фазе или нулю, ротор будет вращаться за или против часовой стрелки. Обязательно при использовании конденсатора перед ним устанавливается пусковая кнопка, так как он должен срабатывать только в момент запуска.
Подключение трехфазного двигателя с лампочкой вместо конденсатора
Слабые моторы можно запустить по аналогичной схеме, но используя вместо конденсатора обычную лампочку накаливания. Она создаст сдвиг фазы, за счет чего якорь двигателя также сможет раскрутиться. Этот способ дешевле первого, так как лампочка стоит копейки в сравнении с конденсатором.
