Как определить напряжение ЛЭП по изоляторам ⁠ ⁠

Даже не все опытные электрики внешне могут отличить опоры ВЛ, рассчитанные на разное напряжение. Но это необходимо знать и обычным людям, хотя бы для того, чтобы понимать, на каком расстоянии от ВЛ будет безопасно. Напряжение определяют по изоляторам ЛЭП, а дополнительно учитывают внешний вид самой конструкции и число проводов.

Для обеспечения безопасности все виды ЛЭП имеют минимальные расстояния, на которые к ним можно приближаться. Их величину можно найти в Таблице 1 Приказа Минтруда России от 24.07.2013 г. № 328н. В таблице представлены минимальные расстояния для каждой категории напряжения.

Виды изоляторов ВЛ
Изолятор ВЛ – это электротехническое устройство, необходимое для крепления и изоляции проводов на опорах ВЛ (воздушной линии электропередачи). При изготовлении изоляторов используют фарфор, стекло или полимеры.

По назначению изоляторы делятся на следующие группы:

Линейные. Для крепления жестких или гибких токоведущих частей. Имеют развитые ребра, которые увеличивают ток утечки и напряжение пробоя.

Аппаратные. Используют, чтобы отделить токоведущие части от нейтральных и заземленных элементов.

Проходные. Применяются, чтобы провести провод или шину сквозь конструкции, например, когда нужно выполнить ввод в подстанцию. Отделяют токоведущие части от конструкций здания и прочих заземленных предметов.

Еще изоляторы классифицируют по методу крепления:

Изоляторы штыревые (ИШ). Используются для фиксации на траверсах опор изолированных СИП-3 и неизолированных проводов АС. Крепятся на штырях или крюках. Встречаются на опорах ВЛ до 35 кВ.

Подвесные изоляторы (ПС, ПСД, ПСВ). Чаще всего производятся из закаленного стекла. При креплении собираются в гирлянду.

Опорные изоляторы (СА, ИО, ИОР, ОНШП). Используются для закрепления токопроводящих элементов в распределительных установках и на других видах электрооборудования. Применяются на линиях 6-35 кВ. Устанавливаются на консоли или кронштейны, к которым сверху жестко крепятся провода.

Стержневые изоляторы (ИС, ИОС). Используются при напряжении более 1 кВ. Бывают из стекла или фарфора, имеют винтовые ребра. Устанавливаются вертикально, как и опорные, но могут воспринимать нагрузку в любой плоскости, т. е. могут быть опорой или оттяжкой.

Как узнать напряжение ЛЭП по изоляторам.

В первую очередь стоит разобраться, какие изоляторы чаще всего используют при разном напряжении:

ВЛ до 1 кВ. Применимы только штыревые изоляторы.
ВЛ 6-20 кВ: на промежуточных опорах – любой из видов, на анкерных – подвесные и иногда штыревые изоляторы.
ВЛ 35 кВ: подвесные и стержневые, также допускаются штыревые.
ВЛ более 110 кВ: подвесные, стержневые и опорные.

Количество изоляторов на гирлянде ЛЭП в зависимости от напряжения:

35 кВ – 3-5 шт.
110 кВ – 6-7 шт.
150 кВ – 8-9 шт.
220 кВ – 10-14 шт.
330 кВ – 14-20 шт.
500 кВ – 20 шт.
750 кВ – от 20 шт.

Все виды опор ВЛ, которые можно узнать по числу проводов и изоляторов:

0,4 кВ. Низковольтные линии, встречающиеся в населенных пунктах. Имеют обычные штыревые изоляторы, по одному на проводе.

6 и 10 кВ. Имеют 3 провода, в каждом по 2 изолятора или один, но рассчитанный на больший номинал

35 кВ. Имеют гирлянду из 3-5 подвесных изоляторов для каждого из трех фазных проводов. Такие линии обычно проходят уже за городом.

110 кВ. Каждый провод монтируют на гирлянде с 6-9 изоляторами.

220 кВ. Имеют 10-14 изоляторов. Обычно применяются на подводах к крупным подстанциям.

330 кВ. Имеют 2 провода на одну фазу с 14-20 изоляторами в гирлянде.

550 кВ. В гирлянде 20 изоляторов, а фаза делится на 3-5 проводов.

750 кВ. Фаза с 4-5 проводниками, с более чем 20 изоляторами.

1150 кВ. Имеет больше всего изоляторов (от 50 шт.) и проводов в фазе (8 шт.). В России такую линию можно увидеть на участке магистрали «Сибирь – Центр».

При определении напряжения ЛЭП лишь по числу изоляторов не стоит полностью полагаться на приведенные данные. Конструктивные решения могут различаться в зависимости от климатических особенностей. Для людей безопаснее просто не приближаться к опорам, поскольку даже указанные выше минимальные значения приводятся для специалистов, участвующих в обслуживании и ремонте ЛЭП.

4.6K постов 24.5K подписчика

Подписаться Добавить пост

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

1 год назад

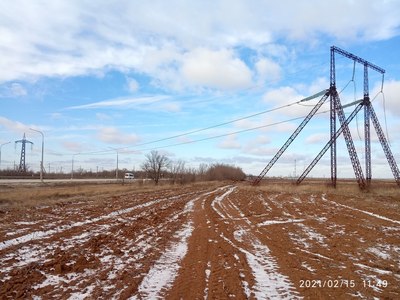

У меня такая картинка есть в телефоне

1 год назад

Ну и экзотика ушедшая в прошлое. В СССР была линия постоянного тока Волгоград Донбасс. 800 кв, но там две фазы(+ и -) Сейчас демонтировали. На фото оставшийя пролет над Московской трассой.

раскрыть ветку
1 год назад

А у нас в деревне под этими линиями обычные дома построены с разработанными участками. Мне повезло — ЛЭП проходит в 300 метрах от моего участка

1 год назад

Электрики это внутридомовые сети и сети 0.4.все остальное энергетики. А из аппаратных там есть только зажимы ��

1 год назад

Небольшая поправка, таблица 1 для электротехнической персонала, для простых обывателей руководствоваться таблицей 8 правил по охране труда в электроустановках.
