Что такое электронный генератор

14.2. Электронные генераторы

Электронным генератором называют устройство, создающее электриче­ские колебания определенной частоты и формы и использующее для этого энергию источника постоянного тока (напряжения).

По принципу действия генераторы бывают с внешним 1 и внутренним воз­буждением. Генераторы с внутренним возбуждением (автогенераторы) возбуж­даются самостоятельно (без внешнего источника). Основными характеристи­ками генераторов являются форма, частота и амплитуда создаваемых колеба­ний.

По форме колебаний генераторы подразделяются на генераторы синусои­дальных колебаний и генераторы несинусоидальных (релаксационных) колеба­ний.

По частоте колебаний генераторы подразделяются на низкочастотные (от долей герц до 100 кГц), высокочастотные (100 кГц … 10 мГц) и сверхвысоко­частотные (более 10 мГц).

Важными характеристиками являются мощность выходного сиг­нала, стабильность частоты и коэффициент полезного действия.

14.2.1. Генераторы синусоидальных колебаний

Любой генератор состоит из усилителя и цепи положительной обратной связи. Структурная схема генератора представлена на рис. 14.12.

За счет влияния цепи обрат­ной связи на делитель на его вы­ходе появляется напряжение даже при отсутствии напряжения на входе, т.е. происходит самовозбуждение дели­теля и превращение его в генератор.

Чтобы на выходе генератора получить периодические колебания задан­ной частоты, в цепь его обратной связи необходимо включить колебательный контур, настроенный на данную частоту. В зависимости от состава элементов контура автогенераторы бывают LC и RC-типов (рис. 14.13).

Схема LC -генератора (рис.14.13 а) объединяет однокаскадный делитель на транзисторе VT и колебательный контур LC, включенный в цепь положи­тельной обратной связи генератора. Подбором L и C устанавливают требуемую частоту колебаний .

После включения источника питания в контуреLC возникают колеба­ния и переменный ток базы усиливается транзистором. Протекающий через катушку ток коллекторасоздает на ней падение напряжения, которое в проти­вофазе (вследствие встречного включения катушеки) за счет индук­тивной связи между катушками подается в колебательный контур. Амплитуда колебаний постепенно возрастает до определенного значения (насыщения тран­зистора) и в дальнейшем не изменяется.

Недостатком рассмотренной схемы генератора является большое влияние температуры на амплитуду и частоту вырабатываемых напряжений. Поэтому часто эти схемы дополняют элементами, стабилизирующими параметры гене­рируемых напряжений.

Для получения периодических напряжений низкой частоты (от долей герца до нескольких килогерц) целесообразно в генераторе вместо LC контура использовать RC-цепь (рис. 14.13 б).

Эта замена упрощает конструкцию и снижает массу генератора. В отли­чие от LC-генератора в этой схеме положительная обратная связь образована частотно-зависимой RC-цепью. Если выходное напряжение генератора, снимаемое с коллектора транзистора, подать непосредственно на вход усили­теля (на базу транзистора), то создается отрицательная обратная связь.

Чтобы получить одинаковые фазы выходного и входного напряжений, необходимо напряжение на RC-цепи сдвинуть на 180°. Это осуществляют тремя RC-элементами, каждый из которых позволяет получить фазовый сдвиг на 60°. Несмотря на усложнение схемы генератора, она проста в реализации, особенно для низких частот, так как не требует индуктивных катушек, имеющих боль­шие габариты и массу.

7. Электронные генераторы

Генераторами называются автоколебательные системы, в которых энергия источника постоянного тока преобразуется энергию незатухающих электрических сигналов переменного тока, частоты и мощности.

В зависимости от формы колебаний различают автогенераторы синусоидальных и импульсных (релаксационных) колебаний.

Автогенераторы (генераторы с самовозбуждением) используются в качестве возбудителей колебаний требуемых частот, т. е. задающих генераторов. Получаемые от них колебания поступают затем в последующие каскады с целью усиления или умножения частоты. Они находят широкое применение в радиопередающих и радиоприемных устройствах, в ЭВМ, в измерительной технике, в автоматике и телемеханике и т. д. Любой усилитель может быть превращен в автогенератор, если его охватить положительной обратной связью и обеспечить выполнение условия , где - коэффициент передачи цепи обратной связи.

Высокочастотные автогенераторы, работающие в диапазоне частот от 100 кГц до 100 МГц, выполненные на основе схемы резонансного усилителя, часто называются генераторами LC — типа. Низкочастотные автогенераторы, работающие в диапазоне от 0,01Гц до 100 кГц, построенные на основе схемы усилителя на резисторах, называются генераторами RC — типа.

Колебательный контур

В электронной аппаратуре часто появляется необходимость использования колебательных контуров.

Колебательным контуром называется замкнутая электрическая цепь, состоящая из индуктивности L и емкости С. Контур является идеальным, если в нем отсутствуют потери энергии, но во всяком реальном контуре кроме индуктивности и емкости имеется активное сопротивление , которое распределено в катушке индуктивности и частично в соединительных проводах и диэлектрике конденсатора. Активное сопротивления вызывает потери энергии в контуре.

Свободными колебаниями в контуре называют колебания, возникающие в нем за счет энергии, первоначально накопленной в электрическом поле конденсатора либо в магнитном поле катушки. В идеальном контуре свободные колебания являются незатухающими, т, е. могут продолжаться бесконечно долгое время.

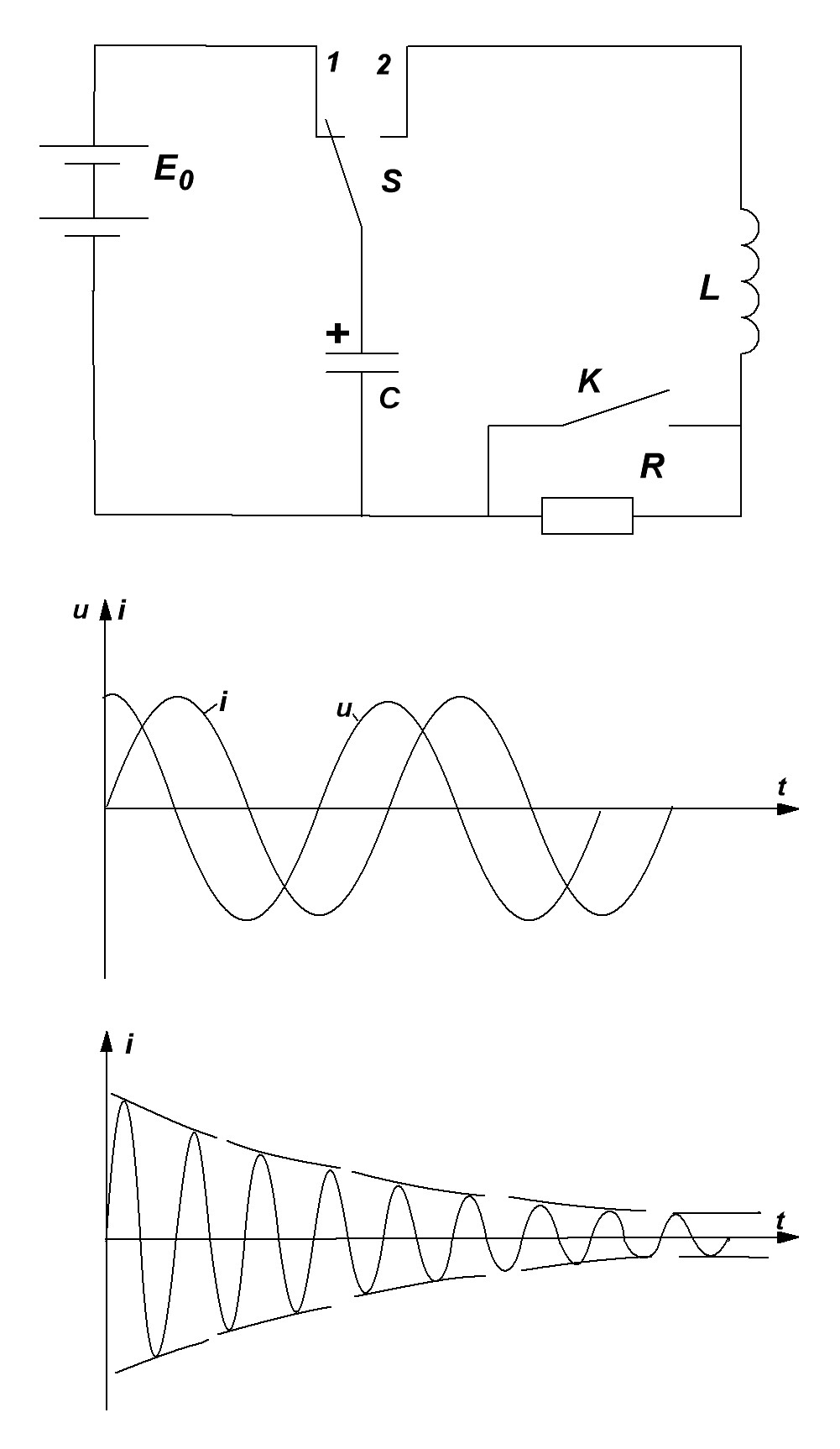

К олебательный контур, близкий по своим свойствам к идеальному, можно получить, замкнув в контуре, изображенном на рис. 22а, ключ К. Если переключатель S поставить в положение 1, конденсатор С зарядится от источника питания напряжения Е₀. При переводе переключателя в положение 2 конденсатор С начнет разряжаться через катушку L. По мере разряда конденсатора возрастает и энергия переходит в энергию магнитного поля катушки. Когда конденсатор полное разряжается, напряжение на его обкладках исчезает. В это время ток в контуре максимальный. Так теперь отсутствует сила, поддерживающая ток, то он начинает уменьшаться. При этом увеличивается ЭДС самоиндукции обратной полярности и конденсат заряжается с новой полярностью. Роль источника в это время выполняет катушка. По мере заряда, конденсатора напряжение на его обкладках возрастает, а ток в контуре Рис. 22

убывает. После окончания зарядки конденсатор начинает разряжаться через катушку, и процесс повторяется. На рис. 22б показаны графики изменения напряжения и тока в идеальном контуре.

Угловая частота свободных колебаний контура зависит от его параметров:

Частное от деления напряжения на ток в контуре называется волновым сопротивлением контура:

Индуктивное сопротивление катушки и емкостное сопротивление конденсатора при свободных колебаниях равно волновому сопротивлению контура: . Частота свободных колебаний:

Длина волны, соответствующая частоте свободных колебаний, .

Если ключ К разомкнуть, то в контуре появятся активные потери. В этом случае колебания в контуре скажутся затухающими (рис. 22в). В течение каждого периода колебаний часть первоначально запасенной энергии будет безвозвратно теряться в активном сопротивлении контура. Чем больше активное сопро­тивление, тем быстрее уменьшаются амплитуды тока и напряжения.

Для оценки качества колебательного контура вводится понятие добротности контура — Q. Добротность равна отношению волнового сопротивления  к активному сопротивлению контура R:

Величина, обратная добротности, называется затуханием контура:

Чем больше добротность, тем дольше существуют свободные колебания и тем выше качество контура.

Генераторы LC – типа.

Любой автогенератор LC — типа состоит из:

• колебательного контура, в котором возбуждаются незатухающие колебания требуемой частоты;
• источника электрической энергии, за счет которого в контуре поддерживаются незатухающие колебания;
• транзистора, посредством которого регулируется подача энергии, от источника в контур;
• элемента обратной связи, обеспечивающего передачу переменного напряжения необходимой величины из выходной цепи во входную, для поддержания незатухающих колебаний в колебательном контуре.

Простейшая схема автогенератора LC — типа на транзисторе приведена на рис. 23а.

Рис. 23. Автогенератор LC — типа (а) и пульсации тока коллектора (б)

Такая схема называется генератором с трансформаторной связью. Колебательный контур состоит из индуктивной катушки и конденсатора . Источником энергии является источник постоянного напряжения который отдает часть энергии в колебательный контур в моменты, когда в его внешней цепи, состоящей из колебательного контура и параллельно соединенного с ним транзистора, проходит ток. Регулятором служит транзистор, цепью обратной связи — катушка , индуктивно связанная с колебательным контуром.

При включении источника питания в коллекторной цепи транзистора возникает ток коллектора, который заряжает конденсатор колебательного контура. После заряда конденсатор разряжается на катушку . В результате в контуре возникают свободные колебания с частотой которые индуцируют в катушке связи переменное напряжение той же частоты, с которой происходят колебания в контуре. Это напряжение вызывает пульсацию тока коллектора (см. рис.23б). Переменная составляющая этого тока восполняет потери энергии в контуре, создавая в нем усиленное транзистором переменное напряжение. Повышение напряжения на контуре приводит к новому нарастанию напряжения на катушке обратной связи , которое вызовет нарастание амплитуды переменной составляющей коллекторного тока, и т.д. В установившемся режиме рост тока в контуре ограничивается сопротивлением потерь, а также затуханием, вносимым в контур за счет прохождения тока по обмотке обратной связи .

Элементы схемы , , , предназначены для обеспечения необходимого режима работы по постоянному току и его термостабилизации. Дроссель является препятствием для переменной составляющей коллекторного тока, а конденсатор для его постоянной составляющей.

Незатухающие колебания в контуре автогенератора установятся лишь при выполнении двух основных условий. Первое из этих условий называют условием баланса фаз, которое сводится к тому, что в схеме генератора должна быть установлена положительная обратная связь между выходной и входной цепями транзистора. В этом режиме обеспечивается восполнение потерь энергии в контуре. Практически фазовое условие удовлетворяется, если напряжения коллекторе и базе будут сдвинуты на , т.е. находится в противофазе. Это достигается соответствующим включением концов катушек и . При отсутствии самовозбуждения необходимо переключить концы катушки . Второе условие называют условием баланса амплитуд, которое состоит в том, что для возникновения автоколебательного режима необходима положительная обратная связь с выхода усилительного элемента на его вход, причем затухание в контуре должно компенсироваться.

Практически глубина положительной обратной связи должна быть такой, чтобы полностью восполнялись потери энергии в контуре.

Помимо рассмотренной выше схемы с трансформаторной связью широкое распространение получили трехточечные схемы с индуктивной автотрансформаторной (рис. 24а) и емкостной (рис. 24б) обратной связью (ОС).

Рис. 24. Трехточечные схемы с индуктивной автотрансформаторной (а)

и емкостной (б) обратной связью

В этих схемах колебательный контур подключен к электродам транзистора (по переменному току) тремя точками: эмиттер, коллектор, база. Элементы контура к электродам транзистора должны подключаться так, чтобы выполнялось фазовое условие самовозбуждения генератора. В автотрансформаторной схеме с индуктивной ОС (рис. 24а) напряжение ОС снимается с части витков контурной катушки, которые заключены между эмиттером и базой транзистора, и через конденсатор С1 подается на базу. Мгновенные значения напряжений па катушках и относительно средней точки противоположны (сдвинуты по фазе на 180°).

В результате в схеме устанавливается положительная ОС и обеспечивается баланс фаз.

Амплитудное условие самовозбуждения удовлетворяется подбором значения ОС (числа витков катушки связи).

В схеме с емкостной ОС (рис. 24б) резонансный колебательный контур образован конденсаторами С1, С2 и катушкой . Напряжение ОС снимается с конденсатора С2. Фазовое условие самовозбуждения в схеме удовлетворяется, поскольку полярности мгновенных значений напряжений на конденсаторах противоположны по знаку. Условия баланса амплитуд обеспечиваются выбором емкости конденсатора С2 (при ее увеличении ОС уменьшается).

Генераторы RC-типа.

Для решения ряда электротехнических задач требуются низкочастотные автогенераторы синусоидальных колебаний, работающие в диапазоне частот от долей герца до сотен килогерц. Генерация таких колебаний с помощью LC — генераторов связана с большими конструктивными трудностями. В LC — генераторах при уменьшении частоты генерации необходимо увеличивать индуктивность и емкость колебательного контура, так как . Увеличение емкости и индуктивности колебательного контура приводит к резкому возрастанию его габаритов и массы. Этого недостатка лишены автогенераторы RC – типа, в которых вместо колебательных контуров используются избирательные RC — фильтры. Структурная схема RС — генератора изображена на рис. 25а.

Р ис.25. Структурная схема RС – генератора (а) и схема генератора

RC – типа с трехзвенной фазовращающей цепочкой

В этой схеме используется обычный резистивный усилитель. Для самовозбуждения усилителя его необходимо охватить положительной обратной связью, т. е. на вход усилителя подавать часть выходного напряжения, превышающего входное или равное ему но величине и совпадающее с ним по фазе.

Для обеспечения необходимого фазового сдвига па частоте генерируемых колебаний применяют фазовращающие цепочки, которые имеют несколько RC — звеньев и служат для поворота фазы выходного напряжения усилителя на 180°. В связи с тем что одно RC — звено изменяет фазу на угол меньше 90°, минимальное число звеньев фазовращающей цепочки равно трем. Для того чтобы частота генерируемых колебаний зависела, главным образом, от параметров фазовращающей цепочки, а амплитуда колебаний оставалась бы стабильной в заданном диапазоне частот, усилитель должен обладать большим коэффициентом усиления по току, значительным входным сопротивлением и относительно малым выходным сопротивлением.

На рис. 25б изображена простейшая схема генератора RC -типа с трехзвенной фазовращающей цепочкой.

Работа автогенератора начинается с момента подачи на него напряжения . Делитель напряжений , обеспечивает открытие транзистора VT. При этом возникает импульс коллекторного тока, который содержит широкий спектр частот, обязательно включающий в себя и необходимую частоту генерации. Генерирование незатухающих колебаний требуемой частоты осуществляется за счет обеспечения фазовых и амплитудных условий самовозбуждения Обеспечение фазовых условий достигается с помощью подбора соотношений между резисторами конденсаторами. В результате получается фазовый сдвиг в 180° между напряжениями на коллекторе и базе. Для выполнения амплитудного условия коэффициент обратной связи должен быть равен:

где -коэффициент передачи тока транзистор включенного по схеме с ОЭ.

Электронные генераторы. Назначение. Классификация. Принцип действия

Генераторами называются электронные устройства, преобразующие энергию источника постоянного тока в энергию переменного тока (электромагнитных колебаний) различной формы требуемой частоты и мощности.

Электронные генераторы применяются в радиовещании, медицине, радиолокации, входят в состав аналого-цифровых преобразователей, микропроцессорных систем и т. д.

Классификация электронных генераторов:

1) по форме выходных сигналов:

— сигналов специальной формы.

2) по частоте генерируемых колебаний (условно):

3) по способу возбуждения:

— с независимым (внешним) возбуждением;

Принцип действия электрического генератора основан на взаимодействии проводника и магнитного поля, в котором он движется. Как всегда приводится классический пример с рамкой в магнитном поле. Когда рамка вращается, её пересекают линии магнитной индукции, при этом в рамке образовывается электродвижущая сила. Эта ЭДС заставляет ток течь по рамке и с помощью контактных колец попадать во внешнюю цепь. Примерно так устроен простейший электрический генератор.

Генератор пилообразного напряжения. Принцип работы.

Принцип работы релаксационного генератора основан на том, что конденсатор заряжается до определенного напряжения через резистор. При достижении нужного напряжения открывается управляющий элемент. Конденсатор разряжается через другой резистор до напряжения, при котором управляющий элемент закрывается. Так напряжение на конденсаторе нарастает по экспоненциальному закону, затем убывает по экспоненциальному закону.
