Обзор мультиметра модели М832
Мультиметры серии «М» пользуются большой популярностью среди представителей различный технических профессий.
Статья дает подробный обзор мультиметра М832 (можно встретить обозначение М-832), его техническим характеристикам, инструкции по эксплуатации.
Назначение
Цифровой мультиметр М832 предназначен для использования в сферах электротехники и электроники. С помощью него можно выполнять следующие измерения:
- Постоянного и переменного напряжения.
- Сопротивления.
- Проверку состояния транзисторов.
- Прозвонку целостности цепи.
- Проверку состояния диодов.
- Генерацию сигналов частотой 50 герц (меандр).
- Замеры величин постоянных токов.
Все эти функции доступны при простом переключении без дополнительного оборудования.
Комплектация
Прибор комплектуется только самыми необходимыми элементами. Поставляется в прозрачной пластиковой упаковке. В комплект входит:
- Сам тестер.
- Измерительные щупы — 2шт.
- Батарея питания.
- Инструкция по применению.
Инструкция есть на отдельном листе, а характеристики прибора указаны на обратной стороне упаковки. Вся информация доступна на русском языке.
Характеристики
Перед тем как использовать прибор, необходимо ознакомиться с его характеристиками и максимальными возможностями. Это обеспечит безопасность пользователя и самого устройства. Характеристики следующие:
- Экран с разрешением 3 ½ разряда, с максимальным количеством цифр 1.999. Имеет подсветку.
- Скорость замера — 2–3 операции в секунду.
- Питание от 9 В батареи типа «Крона».
- Замер постоянных напряжений 200 мВ – 1000 В, а переменных — 200–750 В.
- Сопротивление 200 Ом – 2000 кОм.
- Ток замера диода до 1 мА.
- Проверка транзистора (hFE) — 0–1000.
- Защита плавким предохранителем.
- Обозначение смены полярности, падения заряда батареи на дисплее.
- Габариты корпуса 126×70×24 мм.
- Вес прибора 150 грамм (с учетом элемента питания).
Данных характеристик достаточно для работы с бытовой и промышленной аппаратурой, а также замера токов электрических сетей.
Инструкция по использованию
Далее будет дано полное руководство по использованию прибора. Для смены режимов, устройство оборудовано крутящимся в обе стороны переключателем. Для описанных ниже функций, положение измерительных щупов должно быть следующим:
- Измерительный щуп красного цвета совмещается с разъемом «V,Ω,mA».
- Измерительный щуп черного цвета с разъемом «COM».
Далее отдельное описание работы для каждой функции.
Постоянное напряжение
Для работы с этим видом напряжения, переключатель необходимо перевести на одно деление против часовой стрелки. Положение DCV (V –).
Далее стоит выбрать примерный параметр измеряемых токов. При работе с напряжением до 12 вольт, необходимо установить прибор на отметку 20 вольт. Далее каждый щуп мультиметра соединить с «+» и «−» цепи. На смену полярности укажет значок «−» на экране.
Переменное напряжение
Для использования этой функции, нужно провернуть переключатель на одно деление по часовой стрелке.
Далее выбрать параметр замера. Для бытовых сетей устройство устанавливается на отметку 750 вольт. Замер производится двумя щупами. На смену фазы также укажет значок дисплея.
Сопротивление
Эта функция доступна в режиме «Ω». Для замера нужно соединить оба щупа с обоими концами проверяемой детали или согласно схеме электрической цепи.
Также в этом положении доступен замер состояния диодов.
Прозвонка
Для работы в этом режиме, необходимо переключить прибор на значок «Зуммер» ●))). Замер целостности цепи или провода проводится при соединении обоих измерительных щупов к концам токопроводящего элемента.
Транзисторы
Для проверки транзисторов прибор оснащен отдельным гнездом «PNP/NPN». Чтобы выполнить проверку транзисторов, устройство переводится в режим «hFE». Далее, согласно полярности, ножки проверяемого транзистора вставляются в гнездо для проверки работоспособности.
Это основные функции, доступные для щупов при положении V, Ω, mA/COM.
Постоянный ток
Перед тем как использовать этот режим, необходимо вынуть красный измерительный щуп и переключить его в разъем «10А». При этом переключатель мультиметра переводится на отметку «DCA». Стоит помнить, что подобные замеры безопасно проводить только при параллельном подключении под нагрузкой.
Безопасность
Мультиметром М832 можно замерять высокие напряжения до 1000 вольт. При использовании стоит помнить о безопасности.
- Все замеры проводятся без тактильного контакта с элементами цепи.
- Перед замерами необходимо убедится в отсутствии коротких замыканий.
- Нужно четко соблюдать выбор параметров и положение измерительных щупов.
- Для питания прибора использовать только батарею с напряжением 9 вольт.
Ремонт прибора при его неисправности можно произвести своими руками. При ошибках с выбором функции, чаще всего, выгорает плавкий предохранитель. Его можно заменить, открыв корпус прибора. Обо всех ошибках при измерениях, мультиметр оповестит звуковым сигналом.
Необходимо реагировать на данное оповещение и вовремя отключать тестер. Ниже прилагается принципиальная схема устройства.
Заключение
В статье было дано описание, как пользоваться мультиметром М832. Соблюдение описанных выше правил позволит долго и безопасно эксплуатировать измерительный прибор.
Краткая инструкция по цифровому мультиметру M830B
Мультиметр — измерительный прибор комбинированного типа, для измерения электрического сопротивления, напряжения, силы тока. Существует 2 типа этих приборов: цифровые и аналоговые. Прибор используют электрики и радиоэлектронщики. Мультиметр M830B самое популярное устройство для измерения, простой в использовании и эксплутации. В статье дан полный обзор его основных характеристик, возможностей, инструкция по эксплуатации.
Характеристики
Мультиметр цифровой M830B простое, многофункциональное устройство. Позволяет осуществлять разноплановые измерения электрических номиналов, прозвонку цепи и радиодеталей. Оснащен жидко кристаллическим 31/2 разрядным дисплеем. Характеристики прибора:
- Скорость измерения 2 в секунду.
- Максимальный замер постоянного напряжения до 1000 В.
- Переменное до 750 В.
- Замер силы тока до 10 А.
- Частотный диапазон переменного тока от 40 до 400 Гц.
- Замер сопротивлений от 0.1 Ом до 2 Мом.
- Номинал входящего сопротивления 1 Мом.
- Оснащен индикатором заряда батареи.
- Есть возможность тестировать диоды через специальное гнездо на корпусе.
- Питание напряжением 9 В от батареи типа «Крона».
- Габариты 138×69×31 мм.
- Вес около 170 г.
В комплект прибора входит — 2 щупа, инструкция по применению, батарея питания.
Рабочая панель
Все органы управления прибором находятся на передней панели. Перед тем как пользоваться мультиметром, необходимо изучить все обозначения на переключателе функционала. Рабочая панель оснащена:
- ЖК-дисплей.
- Круглый переключатель функционала.
- Гнездо «common» черного цвета, для подключения к «0» илик «–».
- Гнездо «V, Ω, мА» красного цвета, для подключения к «фазе» или «+».
- Гнездо «10А» коричневого цвета. Необходимо для замера высоких токов.
Важно! Следует внимательно подключать измерительные щупы перед работой. Ошибка может привести к выходу из строя предохранителя.
Инструкция по эксплуатации
Далее будет дана пошаговая инструкция по использованию всех функциональных возможностей мультиметра. Перед началом работы, важно проверить целостность корпуса устройства, его проводных щупов.
Постоянное напряжение
Для замера постоянного напряжения в цепи, необходимо перевести переключатель в положение «DCV» с установкой номинала 500 В. Далее:
- Вставить красный проводной щуп в гнездо красного цвета «V, Ω, мА».
- Черный щуп в гнездо «COM».
- Подсоединить щупы к источнику постоянного напряжения.
Если замер проведен с изменением полярности, на дисплее высветиться значок «-». Запрещено устанавливать минимальное напряжение на приборе, во избежание перегрузки.
Переменное напряжение
Для замера переменного напряжения, положение щупов остается прежним. Прибор необходимо перевести в положение «АС V». При этом номинал напряжения должен быть выше 100В.
- Красный щуп подключить к «+».
- Черный к «–».
Изменение полярности высветиться на экране значком «–».
Постоянный ток
Замер производится по тому же принципу, что с постоянным напряжением. Для проверки токов свыше 380В, красный щуп подключается к коричневому гнезду «10 А». Переключатель переводится на положение «DCV». Замер производится аналогично проверке постоянного напряжения.
Сопротивление
При замере сопротивления необходимо полностью обесточить проверяемую схему, дождаться разрядки конденсаторов, иных радиодеталей. Далее:
- Красный щуп подключить к разъему «V, Ω, мА».
- Черный в гнездо «COM».
- Перевести переключатель на положение «Ω».
Цифровые показания на дисплее будут свидетельствовать об исправности деталей или схемы, «0» о разрыве цепи.
Тест диода
Для проверки целостности диодов, в приборе есть отдельная функция. Необходимо:
- Установить переключатель в положение «VD» или на значок диода.
- Красный щуп вставить в гнездо «V, Ω, мА».
- Черный в «COM».
Замер производится с четким соблюдением полярности. Красный щуп соединяется с анодом, черный с катодом детали. На исправность укажут цифровые показания падения напряжения. Если во время замера была изменена полярность, дисплей покажет значение «1».
Тест транзистора
Для этого замера, измерительные щупы не понадобятся. Диагностика целостности детали проводится через гнездо «hFE». Далее необходимо:
- Перевести переключатель в положение «hFE».
- Определить полярность детали.
- Выводы тестируемого элемента вставить в гнездо, при соответствии с полярностью «NPN» или «PNP».
Мультиметр произведет замер через базу, коллектор и эмиттер детали, показав номинальное выходное напряжение.
Прозвонка
Мультиметр цифровой M830B способен определять целостность цепи путем прогона постоянного напряжения от батареи 9 В. Положение щупов в гнездах прибора не меняется. Для тестирования необходимо:
- Установить переключатель на положение, показанное ниже.
- Щупы подключить к началу и концу схемы.
При целой цепи показания прибора будут близки к 0. В случае повреждения цепи на экране высветится цифра 1.
Часто, по причине ошибки пользователя, прибор приходит в негодность. В основном выгорает плавкий предохранитель. Его несложно найти и заменить. Принципиальная схема мультиметра прилагается.
Итог
Мультиметр M830B способен проводит максимум требуемых замеров. Необходимо использовать устройство только в полном соответствие с руководством по эксплуатации, соблюдая правила безопасности при работе с высоким напряжением.
Обзор мультиметра Master Professional M830B
Сегодня практически каждый имеет дома инструмент, помогающий починить небольшие неисправности самостоятельно или сделать ремонт. Для диагностики любой неисправной электроники отлично подходит мультиметр. Сегодня в обзоре мультиметр Master Professional M830B и я проверю, насколько подходит он для домашнего использования и как точно измеряет технические параметры.
Обзор будет построен следующим образом: в начале технические характеристики, потому что именно с них покупатель начинает подбор будущей покупки, затем упаковка и комплектация, далее дизайн и внешний вид, а в конце обзора элементная база мышки и тесты. В завершении будет вывод.
Технические характеристики
Краткие технические характеристики приведены в таблице ниже.
| Модель | Master Professional M830B |
| Виды измерений параметров электрической цепи | ток постоянный (A-), напряжение постоянное (U-), напряжение переменное (U~), сопротивление (R) |
| Коэффициент усиления транзисторов h21 | есть |
| Проверка диодов | есть |
| Тип отображения | цифровой |
| Количество измерений в секунду | 2 |
| Базовая погрешность, % | 0,5 |
| Выбор диапазонов измерений | ручной |
| Диапазон рабочих температур | от 0 до +40 °C |
Упаковка
Мультиметр упакован в красочную цветную картонную упаковку с элементами зеленого цвета, в качестве фона. Упаковка универсальная и выбирается на подъэзжу. На упаковке сквозь полиэтилен можно рассмотреть внешний вид мультиметра. Таким образом покупатель имеет возможность еще до покупки решить для себя достаточно ему такого мультиметра или нужен другой. На обратной стороне упаковки мультиметра указаны все технические характеристики.
Комплект поставки
В комплекте поставки мультиметра укомплектованы следующие позиции:
- два щупа (красный и черный);
- мультиметр;
- инструкция по эксплуатации;
- батарейка 9 В.

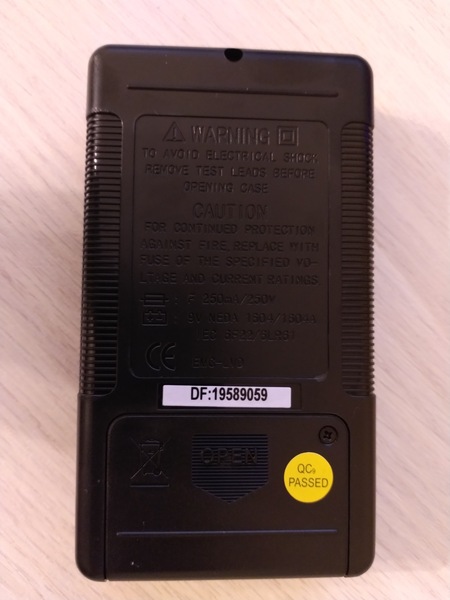

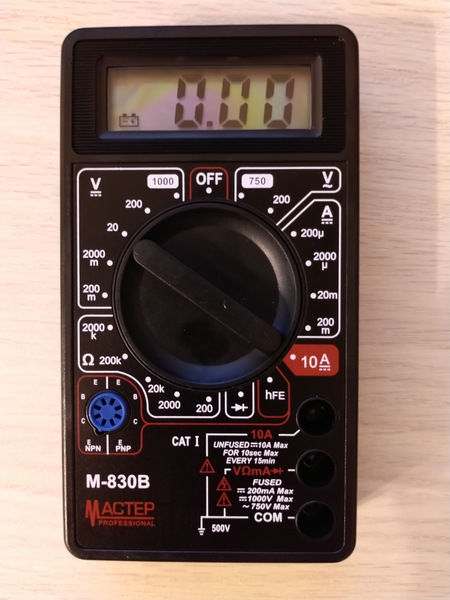

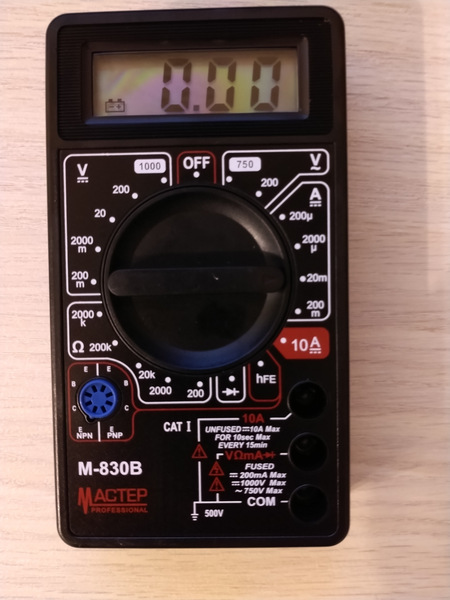

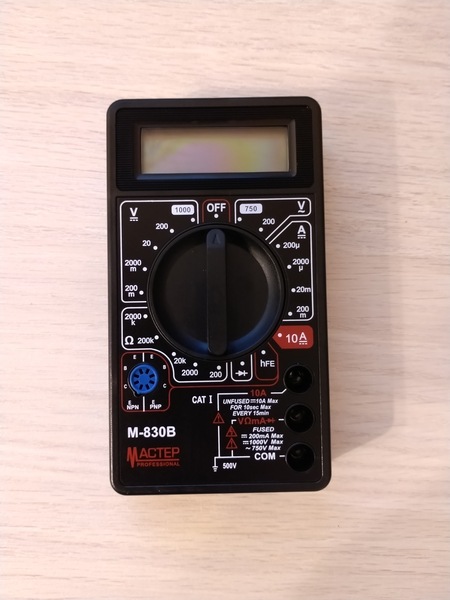

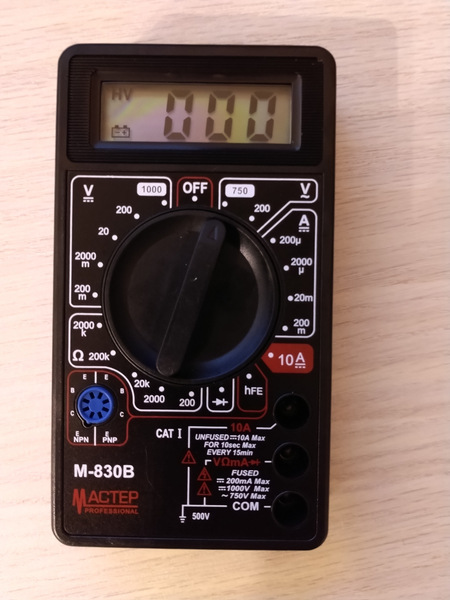

Внешний вид
Корпус мультиметра изготовлен качественного пластика черного цвета. Цвет подобран очень удачно. Кроме того в этом цвете очень незаметна грязь на нем.
В центре расположен пластиковый регулятор, который осуществляет выбор режима работы. Про положении вертикально вверх (12 часов) мультиметр выключен. Сверху у мультиметра расположен цифровой индикатор, который способен отображать значения до 1999. Слева на индикаторе загораются вспомогательные элементы, например HV (высокое напряжение).

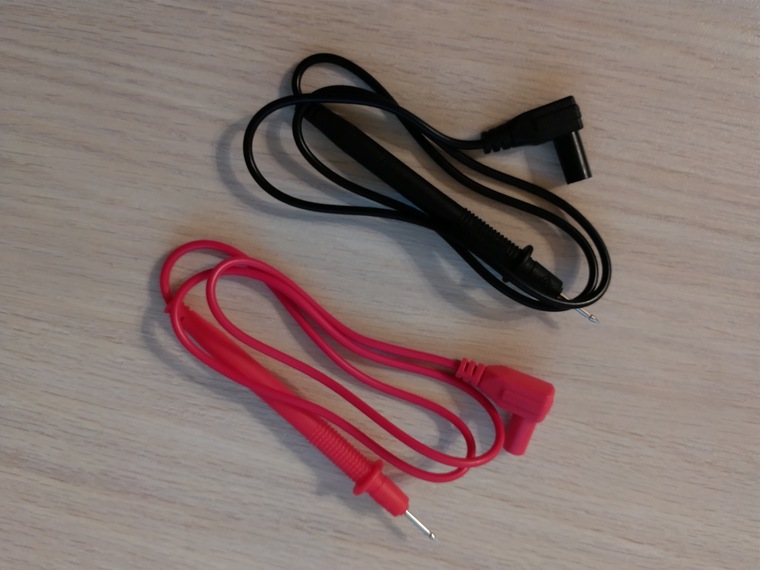

Измерительные щупы типовые, но изготовлены качественно. Это самые простые и бюджетные щупы из существующих — их нужно руками прижимать к измеряемому элементу, иначе контакта не будет. Их длина составляет 0,6 м. Сечение проводов хорошее и в процессе измерений они не нагреваются. Щупы выполнены в черной и красной расцветках. Черный провод — это обычно земля, красный провод — обычно фаза. При наличии полярности на измеряемом элементе, например батарейка — красный «плюс», черный «минус».
Щупы изготовлены из диэлектрического пластика и расчитаны на напряжение 1000 В, о чем указано на их корпусе. Наконечники острые и изготовлены из металла. Длина металлической части 20 мм. Полня длина — 110 мм.

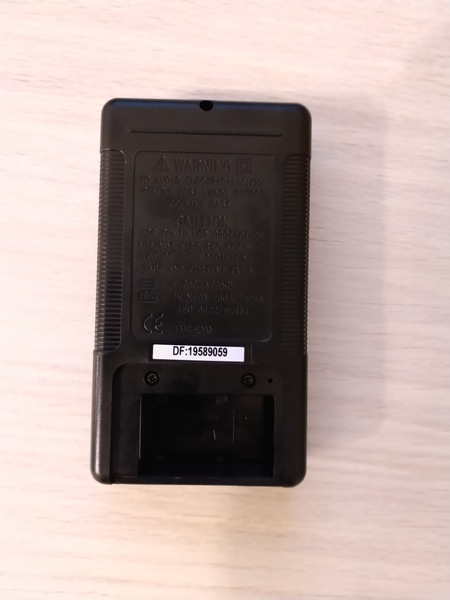

Для того, чтобы мультиметр не выскальзывал из рук, на его дне по краям сделана обрешетка.
Внешний вид мультиметра можно посмотреть на видео ниже.
Виды и диапазоны измерений
1. Измерение переменного напряжения.
Для включения на мультиметре режима измерения сопротивления, переключатель режима работы поворачивается в сторону поля ACV, в соответствии с рисунком ниже.
Предел измерений, разрешение и значения точности приведены в таблице ниже.
| Максимальное значение | Шаг измерения | Погрешность |
| 200 В | 0,1 В | + / — (1,2% +10) |
| 750 В | 1 В | + / — (1,2% +10) |
2. Измерение постоянного напряжения.
Для включения на мультиметре режима измерения постоянного напряжения переключатель режима работы поворачивается в сторону поля DCV, в соответствии с рисунком ниже.
Предел измерений, разрешение и значения точности приведены в таблице ниже.
| Максимальное значение | Шаг измерения | Погрешность |
| 200 мВ | 100 мкВ | + / — (0,5% +5) |
| 2 В | 1 мВ | + / — (0,8% +5) |
| 20 В | 10 мВ | + / — (0,8% +5) |
| 200 В | 0,1 В | + / — (0,8% +5) |
| 1000 В | 1 В | + / — (1,0% +5) |
3. Измерение постоянного тока.
Для включения на мультиметре режима измерения постоянного тока, переключатель режима работы поворачивается в сторону поля ADC, в соответствии с рисунком ниже.
Предел измерений, разрешение и значения точности приведены в таблице ниже.
| Максимальное значение | Шаг измерения | Погрешность |
| 200 мкА | 100 мкА | + / — (1% +5) |
| 2000 мкА | 1мкА | + / — (1% +5) |
| 20 мА | 10 мкА | + / — (1% +5) |
| 200 мА | 100 мкА | + / — (1,2% +5) |
| 10 А | 10 мА | + / — (5% +5) |
4. Измерение переменного тока.
Для включения на мультиметре режима измерения переменного тока, переключатель режима работы поворачивается в сторону поля DCA, в соответствии с рисунком ниже.
5. Измерение сопротивления.
Для включения на мультиметре режима измерения сопротивления, переключатель режима работы поворачивается в сторону поля R, в соответствии с рисунком ниже.
Предел измерений, разрешение и значения точности приведены в таблице ниже.
| Максимальное значение | Шаг измерения | Погрешность |
| 200 Ом | 0,1 Ом | + / — (1,2% +5) |
| 2 кОм | 1 Ом | + / — (1% +5) |
| 20 кОМ | 10 Ом | + / — (1% +5) |
| 200 кОм | 100 Ом | + / — (1% +5) |
| 10 мА | 1000 Ом | + / — (1,2% +5) |
6. Проверка транзисторов.
В этом режиме мультиметра выполняется проверка транзисторов, установленных в соответствующее синее гнездо.
Корректные значения мультиметр показывает правильно только для маломощных транзисторов, в остальных случаях может немного врать. Пользоваться данным режимом легко. Все биполярные транзисторы разделяются на три типа: PNP, NPN и нерабочие. Для проверки необходимо установить транзистор в соответствующие выводы для соответствующего типа. Затем смотрим на показания прибора. Если прибор показывает значение «0» — значит транзистор не рабочий (пробит).
Для включения на мультиметре режима проверки транзисторов, переключатель режима работы поворачивается в сторону поля hFE, в соответствии с рисунком ниже.
7. Проверка диодов.
В этом режиме мультиметра выполняется проверка диодов.
Для включения на мультиметре режима измерения сопротивления, переключатель режима работы поворачивается в сторону поля «проверка диодов», в соответствии с рисунком ниже.
Габаритные размеры и вес
Мультиметр позиционируется карманным, поскольку его габариты позволяют его сложить в карман или маленькую сумку. Размеры по ширине — 70 мм, по высоте — 125 мм, по толщине -25 мм.

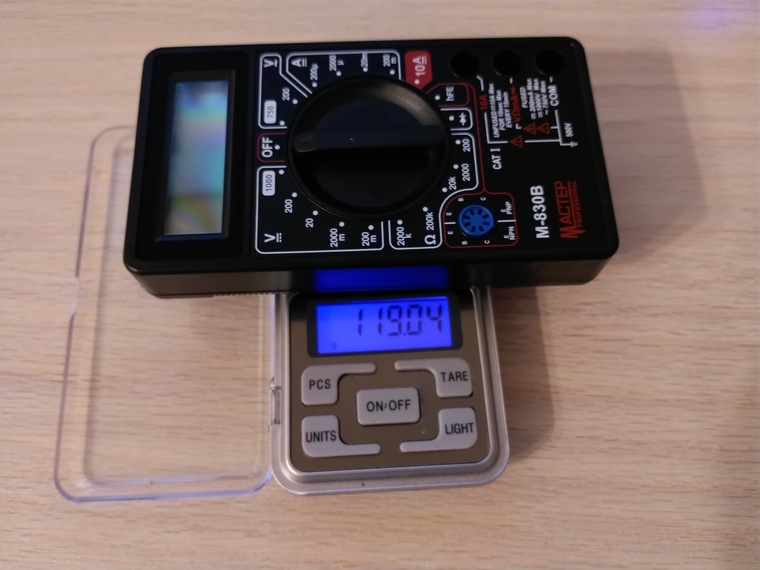

Вес мультиметра составил всего 119 грамм. Мультиметр легкий.
Элементная база
Для того, чтобы посмотреть элементную базу мультиметра, необходимо его разобрать, а для этого нужно открутить три винта на задней стороне корпуса — один сверху и два снизу. Я использовал для этого маленькую крестовую отвертку.

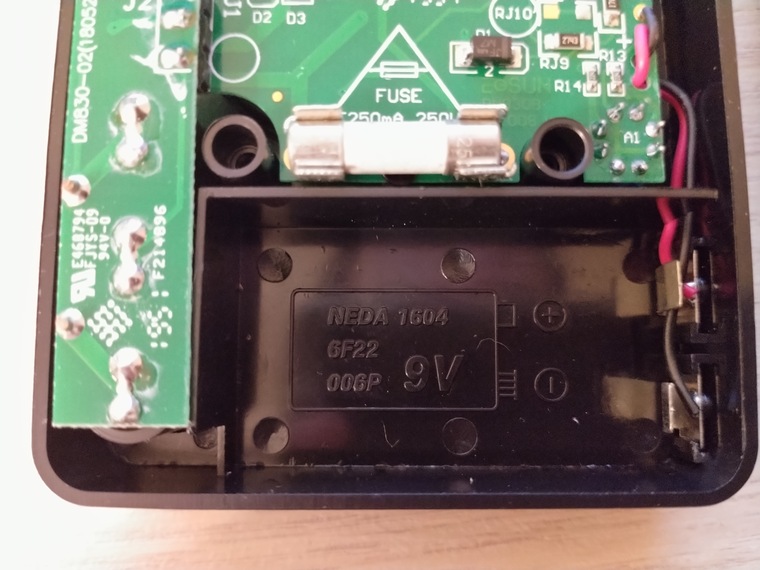

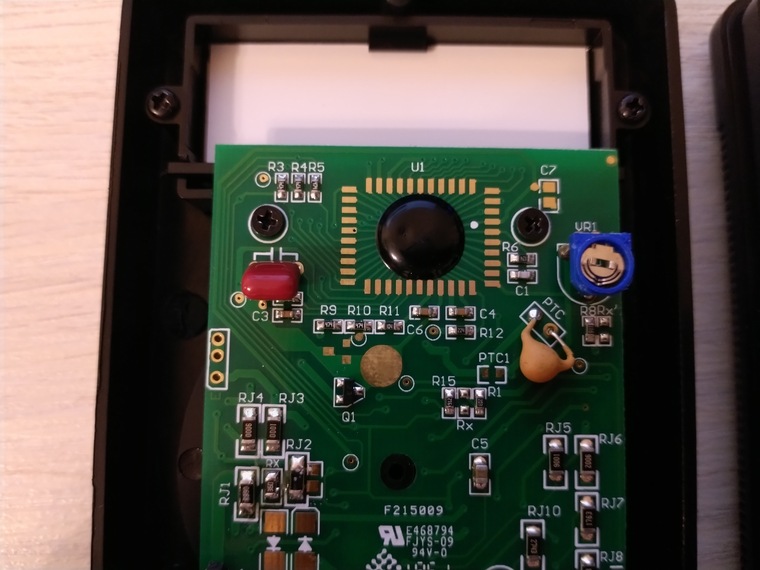

Сняв крышку, можно наблюдать элементную базу мультиметра. Здесь в целом качественная пайка. В самом низу место под установу батарейки на 9 В типа «Крона», которая потребует замены через несколько лет использования. Здесь же установлен предохранитель с параметрами 5х20 мм на 0,25 А.
В верхнем части обнаружил отсутствие диммера. Производитель на нем съэкономил.
Руководство по эксплуатации
В комплекте поставки производитель предусмотрел инструкцию по эксплуатации. Она изготовлена на большом листе формата А3+ на обычной бумаге и выполнена мелким шрифтом, поэтому полезной информации получилось много. В самом начале указаны основные элементы мультиметра.
Далее можно найти на русском языке информацию о назначении, описании, технических характеристиках, измеряемые величины с погрешностями и диапазоном шкал для измерений, комплектность и многое другое.
Тестирование
В данном разделе приведены тесты мультиметра.

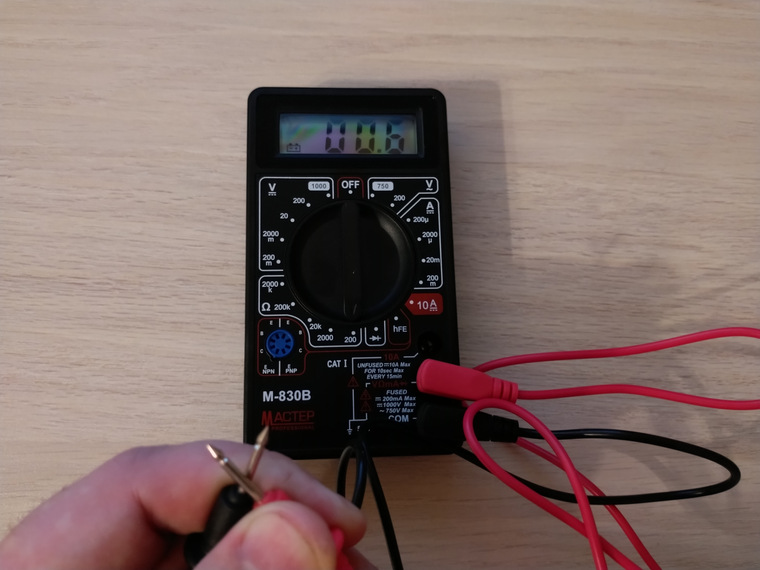

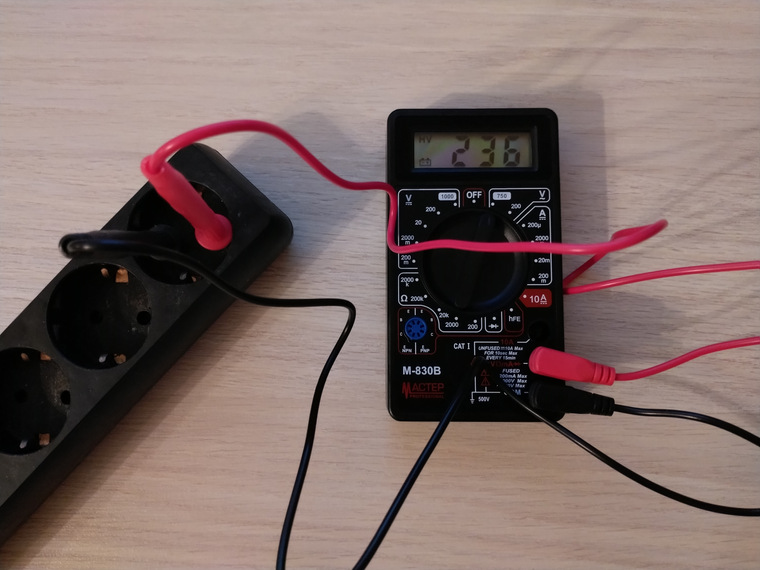

Тест № 1. Проверка напряжения в домашней сети 220 в 50 Гц.
В тесте выполняется измерение переменного напряжения в домашней сети 220 В 50 Гц. Результат измерений 236 В. Результат нормальный. Он находится в пределах погрешности измерений и соответствует действительности.
Результат замеров можно увидеть на фото ниже.

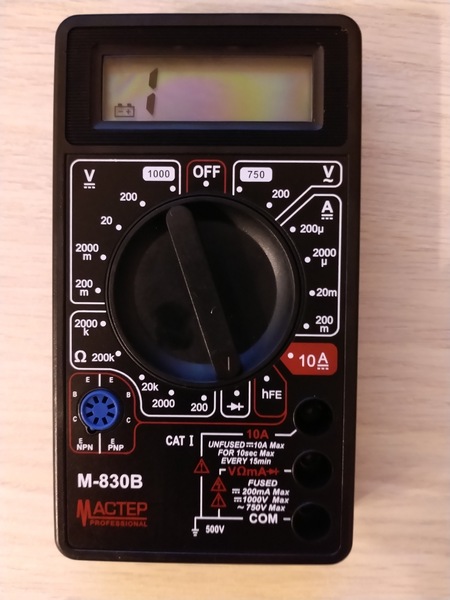

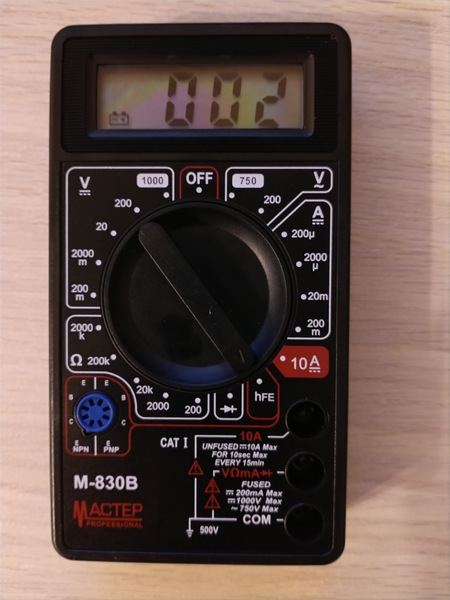

Тест № 2. Проверка внутреннего сопротивления.
В тесте выполняется измерение внутреннего сопротивления мультиметра. Результат измерений 0,5 Ом.
Результат измерений можно увидеть на фото ниже.
Тест № 3. Проверка напряжения батарейкки 1,5 В.
В тесте выполняется измерение напряжение на клеммах батарейки типа АА — 1,5 В. Результат измерений 1,4 В. Результат находится в пределах погрешности измерений и соответствует действительности.
Результат измерений можно увидеть на фото ниже.

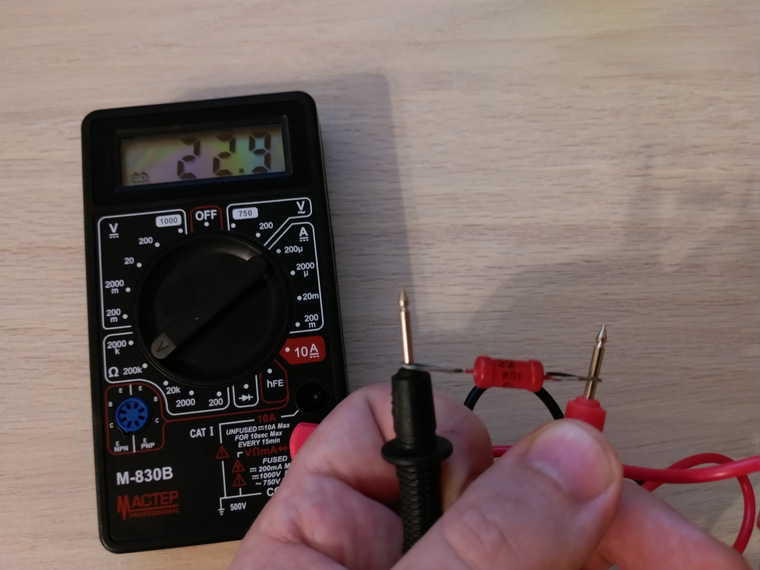

Тест № 4. Проверка сопротивления резистора с номиналом 22 кОм.
В тесте выполняется измерение сопротивление резистора с номиналом 22 кОм. Результат измерений 22,9 кОм. Измеренный результат находится за пределами погрешности измерений, что не очень хорошо.
Результат измерений можно увидеть на фото ниже.

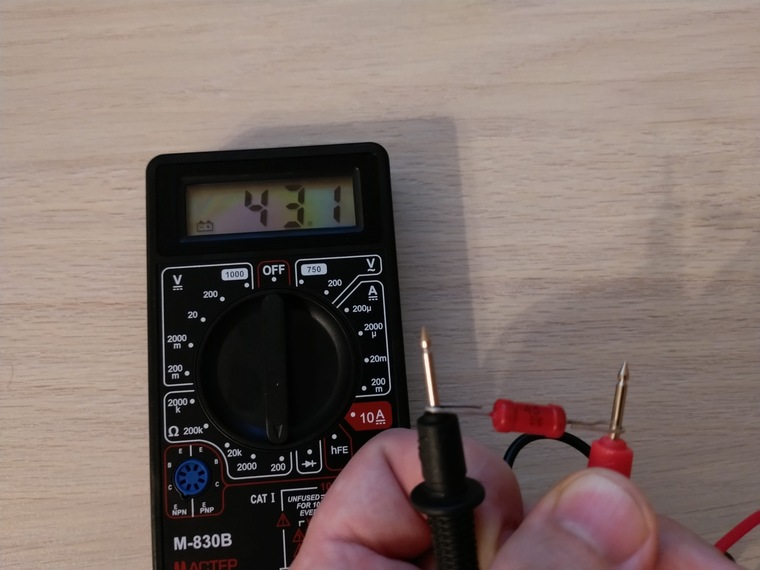

Тест № 5. Проверка сопротивления резистора с номиналом 43 Ом.
В тесте выполняется измерение сопротивление резистора с номиналом 43 Ом. Результат измерений 43,1 Ом. Измеренный результат находится в пределах погрешности измерений и соответствует действительности.
Результат измерений можно увидеть на фото ниже.

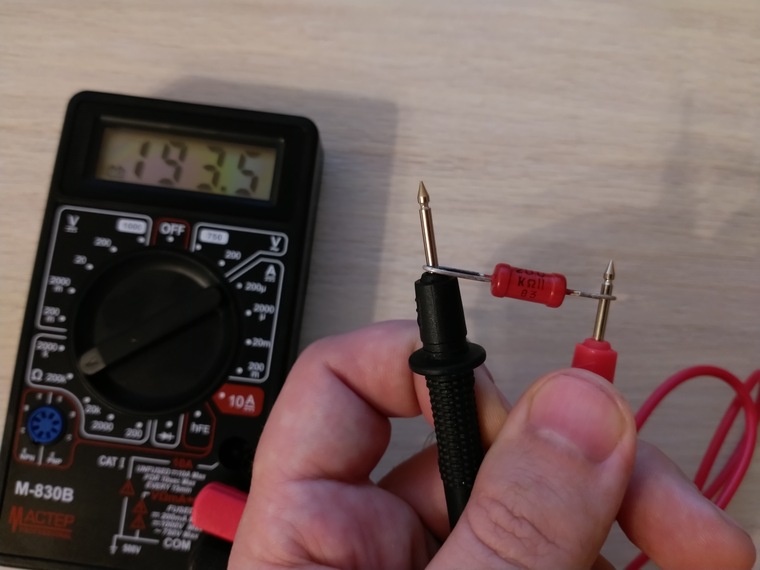

Тест № 6. Проверка сопротивления резистора 200 кОм.
В тесте выполняется измерение сопротивление резистора с номиналом 200 кОм. Результат измерений 193,5 кОм. Результат находится за пределами погрешности измерений, что не очень хорошо.
Результат измерений можно увидеть на фото ниже.
Заключение
Мультиметр Master Professional M830B сегодня не является самым бюджетным устройством — я знаю людей, купившие по лучшей, но все равно дороже. По результатам использования могу поделится впечатлениями от его использования. Мультиметр типовой и в большинстве случаев не отличается от других аналогичных моделей. Принцип его работы настолько простой, что даже ребенок справится с ним. Конструкция мультиметра надежная, и ломаться тут нечему.
Цена на мультиметр бюджетная, поэтому его можно покупать не задумываясь. Мультиметр умеет прозванивать диоды и проверять транзисторы. Кроме того, к батарейке имеется быстрый доступ.
Из минусов — это отсутствие диммера в данной модели. Больше для себя минусов я не увидел.
С учетом вышеизложенного мультиметр можно рекомендовать к покупке.
Подробно о мультиметре DT-830B
DT-830B — наиболее распространенная модель цифрового мультиметра. Данный тестер в традиционном исполнении и типоразмере наиболее дешевый из всех предлагаемых на рынке, но это не значит, что он неэффективен. Аппарат покупают часто, так как он имеет все базовые возможности и вместе с тем из-за низкой цены при поломке его не жалко будет выбросить. Наличие именно этой модификации традиционное у электриков, впрочем, и у любых пользователей для бытовых задач. DT-830B имеет свои недостатки (большинство незначительные), например, отсутствие звукового зуммера, режима для замеров переменного тока, хлипкие щупы. Схемы печатных плат аппаратов разных производителей могут отличаться весьма значительно. Рассмотрим устройство, возможности, опции тестера DT-830B. Объясним, как пользоваться щупами, на какие отметки переводить селектор для разных задач, как считывать и интерпретировать показания.
Основные сведения о мультиметре DT830B
У цифровых тестеров показатели выводятся на ЖК-табло, как у калькуляторов, а не стрелкой, бегающей по шкале, как у аналоговых аппаратов. DT-830B — одна из многочисленных моделей таких мультиметров.
По ходу статьи будем иллюстрировать информацию выдержками текста в формате изображений из инструкции прибора.
Есть целое семейство тестеров DT (M или KT у разных изготовителей) 830. В модельном ряду рассматриваемая модификация занимает второе место (перед ней прибор с приставкой «А»). Аппараты позиционируются как наиболее дешевые, но в то же время эффективные. Если в магазине попросят изделие подобного уровня, то с большой долей вероятности продавец предложит именно DT-830B.
Не совсем верно рассматривать мультиметр цифровой DT-830B как бытовой, так как в нем есть все базовые опции, хотя есть и более профессиональные модификации. Техдокументация позиционирует аппарат для полевых условий, лабораторий, мастерских, домашнего хозяйства.
В большинстве (можно даже сказать, в каждой) ремонтной мастерской, сервисе, у электриков есть один или несколько экземпляров такой модификации. Обычно именно DT-830B найдется у хозяйственного обывателя. Цена аппарата около 300–400 руб., в магазинах дешевых товаров для хозяйства можно найти и по 200–250 руб. Изделие часто покупают из-за дешевизны, так как не жалко выбросить отслуживший свое аппарат и, не заморачиваясь с его ремонтом, купить такой же новый.
Есть несколько моделей, которые можно перепутать с моделью с приставкой «B», например, мультиметр цифровой DT-830D. Отличия: у последнего всегда есть зуммер. Режим hFE может как присутствовать, так и отсутствовать у некоторых сборок, поэтому техдокументацию с параметрами нужно читать обязательно. Также обычно всегда у «D» есть режим для встроенных генераторов импульсов меандр 50 Гц (на градуировке находится перед прозвонкой), в остальном, если есть hFE, все идентично. Аналогичны также правила пользования.
Зарубежная спецификация с приставкой «D», у которой нет hFE и режима для меандра 50 Гц:
Преимущества и недостатки
DT-830B имеет шкалу с широким диапазоном, комплект включает щупы, есть возможность самодиагностики (графический сигнал о перегрузке). Питание традиционное для таких тестеров — крона 9V.
- дешевизна;
- компактные размеры;
- есть диапазоны, виды измерений для большинства целей при обслуживании электрообъектов;
- подойдет для быта, начинающих пользователей и для профессиональных электриков.
- погрешности несколько большие, чем у более продвинутых моделей мультиметров. Однако их уровень не настолько большой, чтобы профессиональные электрики и ремонтники отказывались от использования прибора или считали его малоэффективным;
- отсутствуют:
- зуммер;
- режим для замеров переменного тока и меандра 50 Гц;
- защита при замере тока на отметке 10 А;
- опции измерения температуры щупом-термопарой;
- тест батареек;
- дополнительные опции: клавиши вкл./выкл питания (у некоторых есть), подсветка дисплея, чехол.
Тестер DT-830B позволяет делать замеры для подавляющего большинства задач при ремонте электротехнике. Во многих случаях даже для профессиональных электриков больше и не требуется, не говоря уже о применении в быту. Это такие позиции: прозвонка (тест на обрыв проводов), постоянное/переменное напряжение, постоянный ток (режим для переменного отсутствует), сопротивление, тестирование диодов (для выявления понижения напряжения на p-n переходе).
Рассматриваемая модель может тестировать транзисторы (коэффициент передачи, усиления), и это ее плюс, так как у некоторых модификаций из данного семейства такой функции нет. С другой стороны, DT-830B без звукового зуммера, термопары, без режима для генераторов импульсов «меандр» 50 Гц (5 В) и синусоидального напряжения 1000 Гц (но такие исследования требуются редко).
Технические характеристики, исполнение
Корпус DT-830B стандартный для изделий из дешевого сегмента: пластик, 126×70×28 мм, вес около 137–150 грамм (эти параметры могут несколько отличаться). Также есть более качественные модели, с лучшим пластиком, обычно их корпус не черный.
На лицевой части по центру круглый селектор с ручкой со стрелкой, по кругу около него — 20 позиций для замеров, распределенных по сегментам диапазонов измеряемых величин.
Вид с обратной стороны, виден отсек для кроны:
- рассчитан на силу тока до 10 А;
- макс. значение постоянного напряжения — 1 кВ, величина переменного — 200–750 В;
- ЖК дисплей разрядностью 3.5, что вполне достаточно для комфортного чтения показателей;
- макс. предел измеряемого сопротивления 200 кОм;
- рабочие t°: 0…+40° C.
Еще один вариант пояснения градуировки:
Погрешности мультиметров DT-830B
Дальше погрешности по каждому параметру измерений будем указывать выборками данных, которые содержит инструкция по применению на русском.
Гнездо для кроны
По формату гнезда для батарейки кроны можно определить качественность сборки. Если там только пружинки, то изделие не особо надежное, сделано в худших традициях ширпотреба (впрочем, и такие аппараты вполне нормально работают годами). У более качественных устройств есть специальный вывод-площадка на проводках с контактами под крону.
Щупы
Щупы из комплекта тестера серии ДТ обычно хлипкие некачественные. Если покупать лучшие отдельно, то их цена может сравниться с самим прибором. Щупами из комплекта можно нормально пользоваться, но обычно при частом применении вскоре появляется подвижность металлического наконечника — он проваливается внутрь держателя или же может совсем открепиться от проводка. В последнем случае, чтобы починить, нужно вытянуть его и наконечник через торец ручки, спаять эти элементы между собой.
Целесообразно сразу после покупки доработать щупы:
- отличным решением будет залить внутреннею полость ручки, место около входа в нее наконечника, проводка эпоксидкой;
- наконечники можно уплотнить также термоусадкой, чтобы они плотнее входили внутрь ручки;
- сгибающиеся сегменты проводков около входа в держатель укрепляют термоусадкой, изолентой.
Можно доработать щупы, припаяв к проводу вместо стержней зажимы-крокодильчики — ими намного удобнее пользоваться в определенных ситуациях, когда нужно освободить руки. Также можно их сделать с нуля — взять толстый многопроволочный медный провод, купить такие наконечники в электромагазине, спаять эти части, с другой стороны концы для посадочных мест сооружают из толстой медной жилы.
Если решено купить новые щупы (которые можно применять со всеми имеющимися тестерами, так как гнезда для них стандартные), то рекомендуем обратить внимание на наборы со сборными силиконовыми такими элементами. Есть комплекты с крокодилами и специальными корпусами разного формата с зажимами, в которые можно вставлять и менять наконечники.
Источник питания
Несколько слов о батарейке: при ее большом разряжении тестер может врать, и весьма значительно. Например, при анализе розетки с 220 В может показать 300 или 100. Поэтому в первую очередь, если отклонения сильно удивляют, проверяют питание. Косвенным признаком такого нарушения работы также являются хаотические скачки показаний, даже когда щупами не касаются обслуживаемого объекта.
Можно купить перезаряжаемую (rechargeable) крону, если есть заряжающее устройство. Надо сказать, что и обычные батарейки некоторые пользователи успешно заряжают (хотя они не предназначены для этого), но на свой риск — такая процедура всегда не рекомендуется техникой безопасности. Аккумулятор может взорваться, впрочем, такой «взрыв» представляет собой слабый не опасный хлопок, с вытеканием электролитической жидкости.
Крону можно заменить блоком питания, наподобие как к зарядке смартфона, но на 9V — достаточно лишь подсоединить проводки его шнура, соблюдая полярность к контактам для батарейки в мультиметре. Для удобства можно на провод поставить обычный выключатель. Но такая доработка удобная, только если тестером пользуются вблизи розетки.
Селектор
Режимы переключаются круглым селектором. После окончания работы желательно не забыть поставить ручку в положение OFF, так как пользователи отмечают, что кроны достаточно быстро разряжаются. Чтобы часть со стрелкой бросалась в глаза и пассивно напоминала о положении, можно ее выделить краской (лаком для ногтей, канцелярским корректором и прочим) контрастного цвета.
Отличие от стрелочных тестеров
Применение стрелочных тестеров — дело вкуса: некоторые пользователи считают, что движение стрелки более комфортно воспринимается глазами и мозгом. Но, конечно же, при этом уловить небольшие скачки значений органами зрения сложнее, поэтому погрешностей из-за самого такого недостатка отслеживания глазами указателя в итоге может быть больше.
Есть еще важный нюанс: для стрелочных тестеров надо соблюдать полярность контактов. Цифровой мультиметр не имеет такого нюанса — при неправильном порядке аппарат просто отобразит цифры со значком «−», такая особенность является штатным режимом, никак не испортит прибор.
Как применять мультиметр DT-830B
Есть две позиции, которые надо изучить при пользовании мультиметром DT:
- куда подсоединять щупы;
- какое положение селектора должно быть для измерения требуемой величины для каждой конкретной цели тестирования;
Пользователь должен знать соотношение параметров перечисленных двух пунктов, и этого будет исчерпывающе достаточно для технически правильной эксплуатации. Но кроме этого, надо еще знать, как интерпретировать показания.
Большинство поломок тестера связанные с выставлением селектора в положение, не соответствующее величинам проводимых замеров.
Надписи на сегментах с диапазонами градуировки означают следующее:
Подключаем щупы
Есть 2 щупа и 3 гнезда для них. Важно правильно их подсоединять при измерении определенных электротехнических параметров, иначе прибор может перегореть.
Черный щуп подключают к гнезду COM (переводится как «общий»). Для красного, в зависимости от потребности тестирования, есть 2 разъема: 10ADC — замеряют ток большой величины 200 mA…10 А. Разъем VΩmA — для всех остальных тестов, для напряжения, тока до 200 mA, для сопротивления, прозвонки.
Как осуществлять замеры тестером DT830B, какие секторы выбирать
Требуемый режим выставляется селектором, его концом со стрелкой напротив деления градуировки.
Общие правила при анализе напряжения
Правила, как пользоваться мультиметром:
- надо удостовериться, что ручка тестера выставлена корректно. Если проводить замеры при случайно или ошибочно установки на DCA (анализ тока), то есть риск замыкания прямо в руках;
- начинают анализировать с наиболее высокой позиции селектора, постепенно понижая;
- щупы — параллельно обслуживаемой цепи (это отличие от тестов тока, при которых — последовательно);держать за изоляцию стержней, чтобы напряжение, его ток не прошли через пользователя;
- если цифры с «−», значит, перепутана полярность, но это не страшно для цифровых тестеров;
- некоторые специалисты рекомендуют 2 тестовых стержня держать одной рукой при анализе розетки, что создаст большую безопасность при недостатках изоляции, ее пробоях.
DCV (постоянное напряжение)
DCV — диапазон из 5 значений, для тестирования постоянного напряжения 200 мВ…1000 В. Максимальное значение встречается не так уж и часто, например, такую отметку выбирают при ремонте телевизора, холодильника, стиральной машины, иных мощных приборов.
В позиции 1000 В на верхнем сегменте табло появится знак предупреждения — HV, сигнализирующий о максимальном пределе, напоминая о повышенном внимании, осторожности. При неизвестных заранее характеристиках напряжения ручка переключается постепенно, поочередно, но именно из высоких на более низкие величины, а не наоборот. Соблюдения такого правила исключит не только неточности, но и выход прибора из строя.
На DCV переключают для анализа пост. напр. (поводка автомобиля, трансформаторы, подобное).
ACV (переменное напряжение)
Для переменного напр. есть 2 отметки — 200, 750 В. Если используют диапазон 220–380 В, то надо быть особо аккуратным.
Руководство из инструкции:
Надо соблюдать алгоритм, описанный выше (выставлять от большего значения к меньшему). Тестер, переведенный на данный режим, является миллиамперметром, назначение — для анализа малых постоянных токов. Не рекомендовано применять данное деление без необходимости, а при больших токах надо быть осторожным, держать щупы на цепи секунду-две.
Напомним, напряжение домашней сети — переменное, для проверки ее розетки, проводки переключатель надо установить на ACV. Щупы вставить на COM и VΩmA, особо следят за корректностью их подсоединения — если один поместить на 10 ADC, то произойдет КЗ во время замера.
Полярность тестовых стержней не значима — не обязательно черный ставить на ноль, красный — на фазу. Если появится показатель намного меньше, а перед ним «0», то для большей точности переводят ручку на меньшее значение.
Общее правило для теста тока
Щупы подключаются в цепь проверяемого прибора последовательно, то есть не параллельно, как при работе с напряжением. Надо делать разрыв линии и на его концы подсоединять стержни. Место — любое удобное (начало, конец, середина).
Постоянный ток DCA
DT-830B можно измерять только постоянный ток: переключатель переводят на диапазон градуировок DCA.
Если не известны примерно пределы силы тока, то лучше начать процедуру, вставив щуп в гнездо 10 ADC (большее из имеющихся значений на гнездах). В противном случае, анализируя токи больше 200 мА (0.2 А) с таковым на VΩmA, можно сжечь внутренний плавкий предохранитель (его можно легко заменить, достаточно вставить новую колбочку в посадочное место). Если модель совсем уж дешевая, то таковой может отсутствовать, тогда поломка будет более критическая, как правило, ремонт будет нецелесообразным.
hFE
Данный сегмент — это анализ транзисторов на пропускную способность p-n переходов, а также прозвонка, тест на пробой, разрыв. Проводимость элементов не имеет значения.
Описание обозначений на гнезде для транзисторов режима hFE ниже:
Ручку переводят на отметку hFE на градуировке, а ножки транзисторов вставляют в соответствующие гнезда на круглом посадочном гнезде (часто они синие) слева от нее.
hFE — это «коэффициент усиления», функциональная характеристика транзисторов. Надо сказать, что более или менее приемлемая точность по этому режиму дешевых тестеров характерная только при проверке не мощных транзисторов (типа кт315, 361).
Буквы около отверстий означают следующее:
Как проверять и интерпретировать показания:
- Переводим ручку на hFE.
- Вставляем ножки транзистора в соответствующие гнезда.
- Запоминаем показанные на табло цифры, смотрим в справочнике спецификацию детали — сравниваем. Но, как уже отмечено выше, дешевые мультиметры могут давать погрешности, то есть, если цифры не сходятся, все-таки, возможно, элемент исправен, но из-за отклонения тестера складывается впечатление его брака. Нужно взять несколько идентичных заведомо исправных транзисторов проверить их, если погрешность будет аналогичной, то это стабильная погрешность тестера и можно делать поправку на нее;
- Если при анализе прибор покажет «0», то деталь пробита, имеет обрыв, ее выбрасывают.
ОМ (сопротивление)
Переключатель переводят на сегмент Ω, на нужное значение или, если не знают точных параметров исследуемого объекта, начинают для безопасности с самого большого.
Если замеры проводятся на каком-то работающем аппарате или кабеле, рекомендовано отсоединить его от питания, даже от батарейки — так тестирование будет более точным.
Если табло покажет «1», «OL» — это сообщение о перегрузке, ручку надо перевести на большую отметку. Если «0», то, наоборот, — на меньшую.
Сопротивление проверяют для определения работоспособности обмоток трансформаторов бытовой и другой техники, для выявления замыкания на цепи.
При тестировании не надо касаться пальцами оголенных стержней тестера — это создаст значительное отклонение.
Диапазон Модели DT-830B по анализу сопротивления, как и у большинства мультиметров, 200–2000000 Ом (2000 кОм или 2 мОм).
Если нужны точные измерения, то обязательно надо учитывать, что по этому параметру есть значительная чувствительность, особенно при работе с малыми значениями. Надо считать погрешности, указанные в инструкции, а также дополнительные отклонения, возникающие при замыкании щупов друг с другом, что особо актуально при работе с малыми значениями.
Прозвонка на обрыв проводов, диодов, радиодеталей
Стрелка, упирающаяся в вертикальную линию с горизонтальным отростком (значок диода), — режим прозвонки, используемый наиболее часто, это тест провода, цепи на обрыв. Также данное положение используется для проверки диодов, транзисторов, предохранителей, подобных радиоэлементов, чтобы удостовериться в целостности их линий. То есть для любых целей, где уровни сопротивления, усиления/понижения электротехнических параметров не важные, а требуется только проанализировать, нет ли обрыва на цепи.
Провод целый — 0 или близко к нему (0.001 и так далее), обрыв — 1.
Исправный диод покажет падение напр. в прямом направлении 400–700 мВ, для обратного — бесконечность. При неисправной детали — значение близкое к «0» означает пробой, близко к бесконечности — обрыв
Зуммер (звуковой сигнал) для тестера DT-830B
Звуковая индикация в данной модели отсутствует. В иных модификациях прибора с ней зуммер возникает, когда цепь целая (действует для цепей с сопр. до 1 кОм). Безусловно, удобнее работать со звуком, особенно, когда сложно возвращать взгляд с исследуемого объекта на табло прибора, например, в ситуациях, когда доработанные длинные щупы фиксируются на значительно удаленных друг от друга концах провода, линии объекта. Но такие исследования бывают не так уж и часто.
Надо сказать, что опцию зуммера можно сделать кустарно: схему можно доработать, впаяв маленький динамик-пищалку (компьютерной или от детской игрушки). В некоторых случаях потребуется дополнительная мини-электросхемка — в сети есть множество инструкций. Два примера результата такого совершенствования ниже:
Но есть и недостаток: плата имеет разнообразные вариации у разных производителей — не на всех ее устройство позволяет сделать такое усовершенствование.
Вариации схем, плат, ремонт мультиметров DT-830B
Модель DT-830B выпускается чрезвычайно много производителей (около 2 десятков), начиная от узнаваемых брендов (например UNI-T, O-Mega, Technics) и заканчивая noname фирмами или даже частными предпринимателями. Есть много решений платы прибора. По этому параметру важно отличать более качественные и самые простые сборки.
На надежных схемах распаяно больше деталей, конденсаторов, а также одним из главных признаков надежности является наличие плавкого предохранителя. Крышка прибора легко снимается, что дает возможность осмотреть плату на месте при покупке.
При поломке в большинстве случаев (кроме если требуется только заменить предохранитель) рассматриваемый мультиметр выбрасывают — его цена минимальная, в большинстве случаев целесообразно купить новый и не тратить времени на починку.
Ремонт целесообразен в таких случаях:
- если перегорел предохранитель — нужно лишь вставить аналогичную новую колбочку в посадочное место (пайка при этом не потребуется, элемент вставляется в специальные зажимы-контакты);
- если повреждено ЖК табло и в наличии есть аналогичная деталь, например, от старого сломанного тестера DT, такой элемент можно заменить, установив на то же место. При этом важно, чтобы гибкая резиновая прокладка с проводящей питание прослойкой касалась своей кромкой дисплея;
- более сложный ремонт под силу будет только специалистам с навыками работы по электротехнике, потребуются также аналогичные новые элементы. Починка может быть достаточно сложной: если испорчен сравнительно большой конденсатор, то его можно легко перепаять, но SMD (микроразмер) детали сложно заменить, может потребоваться специальный фен для пайки. К тому же не факт, что усилия окажутся бесполезными, если испорчен сам микроконтроллер (на изобр. часть, залитая черной смолой), что не ремонтируется.
Принципиальные схемы могут быть разными. Как мы видим на изобр. выше на плате могут отсутствовать некоторые элементы, но принципиалка стандартной надежной модели отображена на изображениях ниже:
Схема внутрянки мультиметров DT (он же M) 830B в несколько другом варианте:
Расширенная информация о тестере из спецжурнала по электронике:
Комплекты для сборки
Для начинающих радиолюбителей продаются комплекты мультиметров в разобранном виде. Надо не только собрать механически все элементы, но и впаять на печатную плату конденсаторы, резисторы и прочее.
Другие предостережения и правила из инструкции
Для 830B инструкция предписывает такие меры безопасности (впрочем, они характерные и для всех тестеров):
Другие меры по защите подробнее:
