Как подключить керамический конденсатор

Последовательное и параллельное соединение конденсаторов. Подбор при замене

Практически ни одно электронное устройство не обходится без конденсатора. Он может стоять на входе или выходе устройства, перед или после некоторых элементов. Применяется последовательное и параллельное соединение конденсаторов. Как и для чего их подключать тем или иным способом и будем обсуждать.

Что такое конденсатор и его основные характеристики

Конденсатор — это радиодеталь, которая работает как накопитель электрической энергии. Чтобы понятнее было, как он работает, его можно представить как своего рода небольшой аккумулятор. Обозначается двумя параллельными чёрточками.

Обозначения различных типов конденсаторов на схемах. Чаще всего из строя выходят электролитические конденсаторы, так что стоит запомнить их обозначение

Основная характеристика конденсатора любого типа — ёмкость. Это то количество заряда, которое он в состоянии накопить. Измеряется в Фарадах (сокращенно просто буква F или Ф), а вернее, в более «мелких» единицах:

• микрофарадах — мкФ это 10 -6 фарада,
• нанофарадах — нФ это 10 -9 фарада;
• пикофарадах — пФ это 10 -12 фарада.

Вторая важная характеристика — номинальное напряжение. Это то напряжение, при котором гарантирована длительная безотказная работа. Например, 4700 мкФ 35 В, где 35 В — это номинальное напряжение 35 вольт.

У крупных по размеру конденсаторов, ёмкость и напряжение указаны на корпусе

Нельзя ставить конденсатор в цепь с более высоким напряжением чем то, которое на нём указано. В противном случае он быстро выйдет из строя.

Можно использовать конденсаторы на 50 вольт вместо конденсаторов на 25 вольт. Но это порой нецелесообразно, так как те, которые рассчитаны на более высокое напряжение, дороже, да и габариты у них больше.

Что он из себя представляет и как работает

В самом простейшем случае конденсатор состоит из двух токопроводящих пластин (обкладок), разделённых слоем диэлектрика.

Между обкладками находится слой диэлектрика — материала плохо проводящего электрический ток

На пластины подаётся постоянный или переменный ток. Вначале, пока энергия накапливается, потребление энергии конденсатором высокое. По мере «наполнения» ёмкости оно снижается. Когда заряд набран полностью, токопотребления вообще нет, источник питания как бы отключается. В это время конденсатор сам начинает отдавать накопленный заряд. То есть, он на время становится своеобразным источником питания. Поэтому его и сравнивают с аккумулятором.

Где и для чего используются

Как уже говорили, сложно найти схему без конденсаторов. Их применяют для решения самых разных задач:

• Для сглаживания скачков сетевого напряжения. В таком случае их ставят на входе устройств, перед микросхемами, которые требовательны к параметрам питания.
• Для стабилизации выходного напряжения блоков питания. В таком случае надо искать их перед выходом.

Часто можно увидеть электролитические цилиндрические конденсаторы

Конденсаторы встречаются часто и область их применения широка. Но надо знать как правильно их подключить.

Как подключать конденсаторы

В электротехнике есть два основных вида соединения деталей — параллельное и последовательное. Конденсаторы также можно подключать по любому из указанных способов. Есть ещё особая — мостовая схема. Она имеет собственную область использования.

В схеме может быть последовательное и параллельное соединение конденсаторов

Параллельное подключение конденсаторов

При параллельном соединении все конденсаторы объединены двумя узлами. Чтобы параллельно подключить конденсаторы, скручиваем попарно их ножки, обжимаем пассатижами, потом пропаиваем. У некоторых конденсаторов большие корпуса (банки), а выводы маленькие. В таком случае используем провода (как на рисунке ниже).

Так физически выглядит параллельное подключение конденсаторов

Если конденсаторы электролитические, следите за полярностью. На них должны стоять «+» или «-«. При их параллельном подключении соединяем одноимённые выводы — плюс к плюсу, минус — к минусу.

Расчёт суммарной ёмкости

При параллельном подключении конденсаторов их номинальная ёмкость складывается. Просто суммируете номиналы всех подключённых элементов, сколько бы их ни было. Два, три, пять, тридцать. Просто складываем. Но следите, чтобы размерность совпадала. Например, складывать будем в микрофарадах. Значит, все значения переводим в микрофарады и только после этого суммируем.

Расчёт ёмкости при параллельном подключении конденсаторов

Когда на практике применяют параллельное соединение конденсаторов? Например, тогда, когда надо заменить «пересохший» или сгоревший, а нужного номинала нет и бежать в магазин некогда или нет возможности. В таком случае подбираем из имеющихся в наличии. В сумме они должны дать требуемое значение. Все их проверяем на работоспособность и соединяем по приведенному выше принципу.

Пример расчёта

Например, включили параллельно два конденсатора — 8 мкФ и 12 мкФ. Следуя формуле, их номиналы просто складываем. Получаем 8 мкФ + 12 мкФ = 20 мкФ. Это и будет суммарная ёмкость в данном случае.

Пример расчёта конденсаторов при параллельном подключении

Последовательное соединение

Последовательным называется соединение, когда выход одного элемента соединяется со входом другого. Сравнить можно с вагонами или цепочкой из лампочек. По такому же принципу последовательно соединяют и конденсаторы.

Вот что значит последовательно соединить конденсаторы

При подключении полярных электролитических «кондеров» надо следить за соблюдением полярности. Плюс первого конденсатора подаете на минус второго и так далее. Выстраиваете цепочку.

Существуют неполярные (биполярные) электролитические конденсаторы. При их соединении нет необходимости соблюдать полярность.

Как определить ёмкость последовательно соединенных конденсаторов

При последовательном соединении конденсаторов суммарная ёмкость элементов будет меньше самого маленького номинала в цепочке. То есть, ёмкость последовательно соединённых конденсаторов уменьшается. Это также может пригодиться при ремонте техники — замена конденсатора требуется часто.

Последовательно соединённые конденсаторы

Использовать формулу расчёта приведённую выше не очень удобно, поэтому её обычно используют в преобразованном виде:

Формула расчёта ёмкости при последовательном соединении

Это формула для двух элементов. При увеличении их количества она становится значительно сложнее. Хотя, редко можно встретить больше двух последовательных конденсаторов.

Пример расчёта

Какая суммарная ёмкость будет если конденсаторы на 12 мкФ и 8 мкФ соединить последовательно? Считаем: 12*8 / (12+8) = 96 / 20 = 4,8 мкФ. То есть, такая цепочка соответствует номиналу 4,8 мкФ.

Пример расчета ёмкости при последовательном подключении конденсаторов

Как видите, значение меньше чем самый маленький номинал в последовательности. А если подключить таким образом два одинаковых конденсатора, то результат будет вполовину меньше номинала. Например, рассчитаем для двух ёмкостей по 12 мкФ. Получим: 12*12 / (12 + 12) = 144 / 24 = 6 мкФ. Проверим для 8 мкФ. Считаем: 8*8 / (8+8) = 64 / 16 = 4 мкФ. Закономерность подтвердилась. Это правило можно использовать при подборе номинала.

Почему электролитические конденсаторы выходят из строя и что делать

Зачастую, чтобы отремонтировать вышедшую из строя электронную технику, достаточно найти и заменить вздувшиеся конденсаторы. Дело в том, что срок жизни их небольшой — 1000-2000 тысячи рабочих часов. Потом он обычно выходит из строя и требуется его замена. И это при нормальном напряжении не выше номинального. Так происходит потому, что диэлектрик в конденсаторах, чаще всего, жидкий. Жидкость понемногу испаряется, меняются параметры и, рано или поздно, конденсатор вздувается.

Электролитические конденсаторы имеют специальные насечки на верхушке корпуса, чтобы при выходе из строя избежать взрыва

Высыхает электролит не только во время работы. Даже просто «от времени». Это конструктивная особенность электролитических конденсаторов. Поэтому не стоит ставить выпаянные из старых схем конденсаторы или те, которые несколько лет (или десятков лет) хранятся в мастерской. Лучше купить «свежий», но проверьте дату производства.

Можно ли продлить срок эксплуатации конденсаторов? Можно. Надо улучшить теплоотвод. Чем меньше греется электролит, тем медленнее высыхает. Поэтому не стоит ставить аппаратуру вблизи отопительных приборов.

Для улучшения отвода тепла ставят радиаторы

Второе — надо следить за тем, чтобы хорошо работали кулера. Третье — если рядом стоят детали, которые активно греются во время работы, надо конденсаторы каким-то образом от температуры защитить.

Как подобрать замену

Если часто приходится менять один и тот же конденсатор, его лучше заменить на более «мощный» — той же ёмкости, но на большее напряжение. Например, вместо конденсатора на 25 вольт, поставить конденсатор на 35 вольт. Только надо иметь в виду, что более мощные конденсаторы имеют большие размеры. Не всякая плата позволяет сделать такую замену.

Конденсатор той же ёмкости, но рассчитанный на большее напряжение, имеет больший размер

Можно поставить параллельно несколько конденсаторов с тем же напряжением, подобрав номиналы так, чтобы получить требуемую ёмкость. Что это даст? Лучшую переносимость пульсаций тока, меньший нагрев и, как следствие, более продолжительный срок службы.

Что будет, если поставить конденсатор большей ёмкости?

Часто приходит в голову идея поставить вместо сгоревшего или вздувшегося конденсатор большей ёмкости. Ведь он должен меньше греться. Так, во всяком случае, кажется. Ёмкость практически никак не связана со степенью нагрева корпуса. И в этом выигрыша не будет.

Устройство электролитического конденсатора

По нормативным документам отклонение номинала конденсаторов допускается в пределах 20%. Вот на эту цифру можете спокойно ставить больше/меньше. Но это может привести к изменениям в работе устройства. Так что лучше найти «родной» номинал. И учтите, что не всегда можно ставить большую ёмкость. Можно если конденсатор стоит на входе и сглаживает скачки питания. Вот тут большая ёмкость уместна, если для её установки достаточно места. Это точно нельзя делать там, где конденсатор работает как фильтр, отсекающий заданные частоты.

Можно менять на ту же ёмкость, но чуть более высокое напряжение. Это имеет смысл. Но размеры такого конденсатора будут намного больше. Не в любую плату получится его установить. И учтите, что корпус его не должен соприкасаться с другими деталями.

Соединение конденсаторов

Казалось бы, зачем это надо, ведь если на принципиальной схеме указано, что в данном месте схемы должен быть установлен конденсатор на 47 микрофарад, значит, берём и ставим. Но, согласитесь, что в мастерской даже заядлого электронщика может не оказаться конденсатора с необходимым номиналом!

Похожая ситуация может возникнуть и при ремонте какого-либо прибора. Например, необходим электролитический конденсатор ёмкостью 1000 микрофарад, а под рукой лишь два-три на 470 микрофарад. Ставить 470 микрофарад, вместо положенных 1000? Нет, это допустимо не всегда. Так как же быть? Ехать на радиорынок за несколько десятков километров и покупать недостающую деталь?

Как выйти из сложившейся ситуации? Можно соединить несколько конденсаторов и в результате получить необходимую нам ёмкость. В электронике существует два способа соединения конденсаторов: параллельное и последовательное.

В реальности это выглядит так:

Параллельное соединение

Принципиальная схема параллельного соединения

Последовательное соединение

Принципиальная схема последовательного соединения

Также можно комбинировать параллельное и последовательное соединение. Но на практике вам вряд ли это пригодиться.

Как рассчитать общую ёмкость соединённых конденсаторов?

Помогут нам в этом несколько простых формул. Не сомневайтесь, если вы будете заниматься электроникой, то эти простые формулы рано или поздно вас выручат.

Общая ёмкость параллельно соединённых конденсаторов:

С₁ – ёмкость первого;

С₂ – ёмкость второго;

С₃ – ёмкость третьего;

С_N – ёмкость N-ого конденсатора;

C_общ – суммарная ёмкость составного конденсатора.

Как видим, при параллельном соединении ёмкости нужно всего-навсего сложить!

Внимание! Все расчёты необходимо производить в одних единицах. Если выполняем расчёты в микрофарадах, то нужно указывать ёмкость C₁, C₂ в микрофарадах. Результат также получим в микрофарадах. Это правило стоит соблюдать, иначе ошибки не избежать!

Чтобы не допустить ошибку при переводе микрофарад в пикофарады, а нанофарад в микрофарады, необходимо знать сокращённую запись численных величин. Также в этом вам поможет таблица. В ней указаны приставки, используемые для краткой записи и множители, с помощью которых можно производить пересчёт. Подробнее об этом читайте здесь.

Ёмкость двух последовательно соединённых конденсаторов можно рассчитать по другой формуле. Она будет чуть сложнее:

Внимание! Данная формула справедлива только для двух конденсаторов! Если их больше, то потребуется другая формула. Она более запутанная, да и на деле не всегда пригождается .

Или то же самое, но более понятно:

Если вы проведёте несколько расчётов, то увидите, что при последовательном соединении результирующая ёмкость будет всегда меньше наименьшей, включённой в данную цепочку. Что это значить? А это значит, что если соединить последовательно конденсаторы ёмкостью 5, 100 и 35 пикофарад, то общая ёмкость будет меньше 5.

В том случае, если для последовательного соединения применены конденсаторы одинаковой ёмкости, эта громоздкая формула волшебным образом упрощается и принимает вид:

Здесь, вместо буквы M ставиться количество конденсаторов, а C₁ – его ёмкость.

Стоит также запомнить простое правило:

При последовательном соединении двух конденсаторов с одинаковой ёмкостью результирующая ёмкость будет в два раза меньше ёмкости каждого из них.

Таким образом, если вы последовательно соедините два конденсатора, ёмкость каждого из которых 10 нанофарад, то в результате она составит 5 нанофарад.

Не будем пускать слов по ветру, а проверим конденсатор, замерив ёмкость, и на практике подтвердим правильность показанных здесь формул.

Возьмём два плёночных конденсатора. Один на 15 нанофарад (0,015 мкф.),а другой на 10 нанофарад (0,01 мкф.) Соединим их последовательно. Теперь возьмём мультиметр Victor VC9805+ и замерим суммарную ёмкость двух конденсаторов. Вот что мы получим (см. фото).

Замер ёмкости при последовательном соединении

Ёмкость составного конденсатора составила 6 нанофарад (0,006 мкф.)

А теперь проделаем то же самое, но для параллельного соединения. Проверим результат с помощью того же тестера (см. фото).

Измерение ёмкости при параллельном соединении

Как видим, при параллельном соединении ёмкость двух конденсаторов сложилась и составляет 25 нанофарад (0,025 мкф.).

Что ещё необходимо знать, чтобы правильно соединять конденсаторы?

Во-первых, не стоит забывать, что есть ещё один немаловажный параметр, как номинальное напряжение.

При последовательном соединении конденсаторов напряжение между ними распределяется обратно пропорционально их ёмкостям. Поэтому, есть смысл при последовательном соединении применять конденсаторы с номинальным напряжением равным тому, которое имеет конденсатор, взамен которого мы ставим составной.

Если же используются конденсаторы с одинаковой ёмкостью, то напряжение между ними разделится поровну.

Для электролитических конденсаторов.

При соединении электролитических конденсаторов (электролитов) строго соблюдайте полярность! При параллельном соединении всегда подключайте минусовой вывод одного конденсатора к минусовому выводу другого,а плюсовой вывод с плюсовым.

Параллельное соединение электролитов

Схема параллельного соединения

В последовательном соединении электролитов ситуация обратная. Необходимо подключать плюсовой вывод к минусовому. Получается что-то вроде последовательного соединения батареек.

Последовательное соединение электролитов

Схема последовательного соединения

Также не забывайте про номинальное напряжение. При параллельном соединении каждый из задействованных конденсаторов должен иметь то номинальное напряжение, как если бы мы ставили в схему один конденсатор. То есть если в схему нужно установить конденсатор с номинальным напряжением на 35 вольт и ёмкостью, например, 200 микрофарад, то взамен его можно параллельно соединить два конденсатора на 100 микрофарад и 35 вольт. Если хоть один из них будет иметь меньшее номинальное напряжение (например, 25 вольт), то он вскоре выйдет из строя.

Желательно, чтобы для составного конденсатора подбирались конденсаторы одного типа (плёночные, керамические, слюдяные, металлобумажные). Лучше всего будет, если они взяты из одной партии, так как в таком случае разброс параметров у них будет небольшой.

Конечно, возможно и смешанное (комбинированное) соединение, но в практике оно не применяется (я не видел ). Расчёт ёмкости при смешанном соединении обычно достаётся тем, кто решает задачи по физике или сдаёт экзамены 🙂

Тем же, кто не на шутку увлёкся электроникой непременно надо знать, как правильно соединять резисторы и рассчитывать их общее сопротивление!

Керамический конденсатор где плюс. Как правильно определить полярность конденсатора — пошаговая инструкция. Как проверить полярный конденсатор

Обычные электрические конденсаторы – это простейшие пассивные устройства, которые предназначены для накопления заряда. Их конструкция – это две металлические пластины, между которыми установлен диэлектрик. В процессе установки нет никакой разницы, каким концом сам прибор будет подключаться к электрической цепи. Но есть их одна разновидность, которая предполагает правильную установку и подключение с учетом полярности, то есть, точного подключения анода (+) и катода (-). Такие конденсаторы называются электролитическими. Поэтому тема этой статьи – как определить полярность конденсатора.

Начнем с того, что конденсатор электролитического типа – это элемент, который вобрал в себя свойства двух видов данного прибора. Это функции пассивного элемента и полупроводникового.

Определение полярности

Есть несколько вариантов, как определить полярность конденсаторов. Самый простой – это найти на корпусе элемента специальные знаки, определяющие анод или катод. К примеру, на электролитах отечественного производства, концы (выводы) могут располагаться на разных сторонах прибора (радиально) или на одной стороне (аксиально).

Так вот на корпусе обязательно наносится знак плюс. И к какому из выводов он нанесен ближе, значит, тот конец и является частью анода. Некоторые конденсаторы чешского производства (старых образцов) пронумерованы точно также.

Есть электролитические конденсаторы и другого типа, у которых конструкция отличается от стандартной. То есть, их корпус предназначен для соединения с шасси. Такие элементы обычно используются в лампах освещения, а, точнее, в фильтрах анодного напряжения. Кстати, такое напряжение всегда положительное, поэтому и называется анодным. Поэтому у таких конденсаторов специфичная конструкция:

• обкладка элемента – это катод с отрицательным подключением, выведенным на корпус;
• анод – это центральный вывод, торчащий из элемента.

Внимание! Электролитические конденсаторы этой конструкции могут иметь и совершенно противоположную полярность. Поэтому рекомендуется опять-таки обращать внимание на маркировку на приборе.

Обозначение положительного контакта и отрицательного может располагаться в разных местах. И не все их могут сразу найти. К примеру, конденсатор марки К50-16 – это элемент, у которого дно изготовлено из пластмассы. Так вот плюс и минус расположены на этом дне, и концы электродов проходят прямо через эти знаки.

А вот конденсатор «ЭТО» (устаревшая модель) очень похож на диод. У него также есть обозначения плюса и минуса. Но если вы их на корпусе так и не нашли, то знайте, что конец, который выходит из утолщения корпуса и есть анод.

Как определить полярность у современных зарубежных моделей электролитических конденсаторов? Ведь в Европе совершенно другие технические условия и стандарты. Все достаточно просто. На корпусе элемента наносится цветная пунктирная линий, по цвету отличающаяся от оформления корпуса. Пунктиры – это несколько минусов, обозначающие катод. Так вот расположенный рядом с этой прерывистой линией вывод и является отрицательным.

Определение полярности в электрической цепи

Ситуация, когда на электролитическом конденсаторе нет маркировки (стерлась со временем), встречается достаточно часто. Определить его полярность можно, если собрать несложную схему, куда этот элемент и подключается. Вот эта схема:

• батарейка в несколько вольт;
• резистор (1 кОм);
• микроампер.

Все это соединяется последовательно. Как проводится проверка конденсатора на полярность?

1. В первую очередь необходимо разрядить конденсатор.
2. Затем впаять в схему.
3. Подать напряжение.
4. Как только он полностью зарядится, зафиксировать показания амперметра. Зарядка конденсатора определяется его емкостью.
5. Затем прибор выпаивается из схемы и разряжается.
6. Снова соединяется в схему и заряжается.
7. Новые показания амперметра необходимо сравнить с предыдущими. Если отклонения незначительные, значит, полярность подключения была соблюдена правильно. Если разница большая, то подключение было сделано неправильно.

У новичков может возникнуть вопрос, как разрядить этот элемент? Разряжать можно разными вариантами, к примеру, соединить два выхода через какое-нибудь сопротивление. Это может быть обычная лампочка или вольтметр. Первая будет постепенно угасать, у второго показания будут на глазах уменьшаться.

Кстати, часто встречается и обратный вопрос, как зарядить конденсатор? Тот, кто был студентом электротехнического учебного заведения, знает, что существовал прикол, когда электролитический конденсатор заряжался через розетку. К его выводам припаивались две проволоки, которые втыкались в отверстия розеток. Время заряда конденсаторов определялось на глаз. После чего заряженный прибор, а, точнее, его концы прикладывались к части тела ничего неподозревающего человека (чаще к руке), что вызывало удар электрическим током. Чем больше емкость элемента, тем сильнее удар. Страшная забава, которая могла кончиться непредсказуемо. Выдерживать многочисленных зарядов прибор не мог, на третий или четвертый раз он обязательно взрывался.

Расчет емкости

Теперь перейдем к одному очень важному вопросу, как рассчитать емкость гасящего конденсатора? Почему гасящего. Все дело в том, что самые простые понижающие блоки питания являются безтрасформаторными. В них основным элементом и является прибор гасящего типа.

Так вот расчет его емкости можно сделать с помощью формулы:

• Uc – это напряжение в сети в вольтах;
• U – это сниженное напряжение для питания прибора.

Расчет емкости гасящего конденсатора можно провести и по упрощенной формуле, если сниженное напряжение не превышает 20 вольт: C=3200 I/√Uc².

Внимание! Напряжение гасящего конденсатора обязательно должно быть больше сети питания. Характеристика должна быть в два-три раза больше.

Кстати, расчет по этой формуле определяет емкость в микрофарадах.

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

• по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
• по внешнему виду;
• с помощью универсального измерительного прибора — мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт — знаком “+”. Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак “+” ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак “плюс” нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT — Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком “плюс”.

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: “чтобы узнать, где плюс, сначала нужно найти, где минус”. Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак “минус”, а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность “электролита”, как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

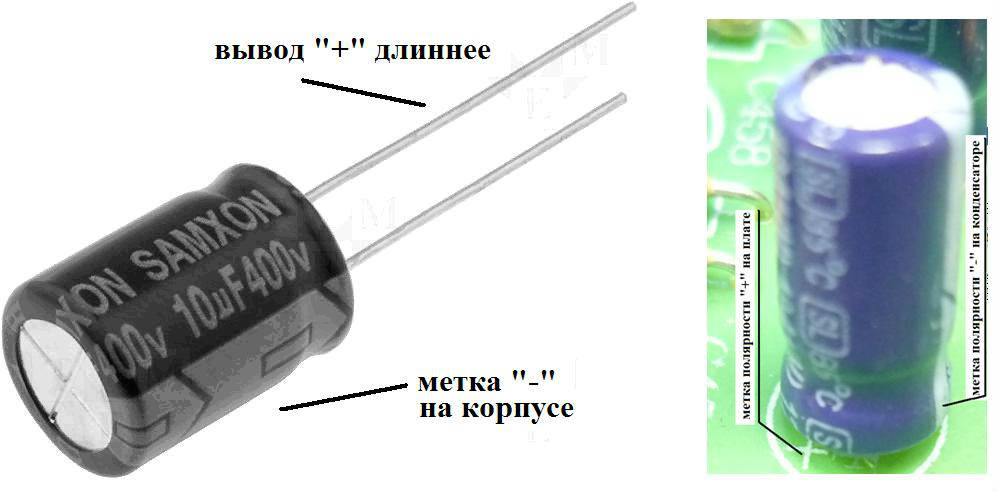

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера — мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен — для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие — на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

• ИП — батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
• мультиметр;
• резистор;
• монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
• маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

• параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
• плюсовую клемму ИП соединить с выводом резистора;
• другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Электролитический конденсатор является странным электронным компонентом, сочетающим в себе свойства пассивного элемента и полупроводникового прибора. В различие от обыкновенного конденсатора, он является полярным элементом.

Инструкция

1. У электролитических конденсаторов отечественного производства, итоги которых расположены радиально либо аксиально, для определения полярности обнаружьте знак плюса, расположенный на корпусе. Тот из итогов, ближе к которому он размещен, является позитивным. Аналогичным образом промаркированы и некоторые ветхие конденсаторы чешского производства.

2. Конденсаторы коаксиальной конструкции, у которых корпус рассчитан на соединение с шасси; обыкновенно предуготовлены для применения в фильтрах анодного напряжения устройств, исполненных на лампах. От того что оно является правильным, минусовая обкладка у них в большинстве случаев выведена на корпус, а плюсовая – на центральный контакт. Но из этого правила могут быть и исключения, следственно в случае всяких сомнений поищите на корпусе прибора маркировку (обозначение плюса либо минуса) либо, при отсутствии таковой, проверьте полярность методом, описанным ниже.

3. Нестандартный случай появляется при проверке электролитических конденсаторов типа К50-16. Такой прибор имеет пластмассовое дно, а маркировка полярности помещена прямо на нем. Изредка знаки минуса и плюса расположены таким образом, что итоги проходят прямо через их центры.

4. Конденсатор устаревшего типа ЭТО непосвященный может принять за диод. Обыкновенно полярность на его корпусе указана методом, описанным в шаге 1. При отсутствии маркировки знайте, что итог, расположенный со стороны утолщения корпуса, подключен к правильной обкладке. Ни в коем случае не разбирайте такие конденсаторы – в них содержатся ядовитые вещества!

5. Полярность современных электролитических конденсаторов привозного производства, самостоятельно от их конструкции, определяйте по полосе, расположенной рядом с минусовым итогом. Она нанесена цветом, контрастным к цвету корпуса, и является прерывистой, т.е. как бы состоит из минусов.

6. Для определения полярности конденсатора, не имеющего маркировки, соберите цепь, состоящую из источника непрерывного напряжения в несколько вольт, резистора на один килоом и микроамперметра, объединенных ступенчато. Всецело разрядите прибор, и лишь после этого включите в эту цепь. Позже полной зарядки прочитайте показания прибора. После этого отключите конденсатор от цепи, вновь всецело разрядите, включите в цепь, дождитесь полной зарядки и прочитайте новые показания. Сравните их с предыдущими. При подключении в положительной полярности утрата приметно поменьше.

В автомагазинах продаются свинцово-кислотные аккумуляторные батареи прямой (ими комплектуются все отечественные автомобили) и обратной полярности (устанавливаются на некоторых машинах зарубежного производства). Перед покупкой батареи, нужно верно определить ее полярность .

Вам понадобится

Инструкция

1. Срок службы всякий аккумуляторной батареи лимитирован и составляет, как водится, не больше пяти лет. Отработав положенное время, непременно наступает момент замены энергоблока. И если у обладателей автомобилей отечественного производства задача заключается в том, дабы предпочесть АКБ соответствующей емкости и отдать предпочтение определенной торговой марке, то владельцам привозных машин нужно узнать перед покупкой полярность аккумулятора.

2. Для достижения поставленной задачи батарея извлекается из аккумуляторного гнезда и располагается таким образом, что при визуальном осмотре сверху ее клеммы обязаны быть внизу. Обратите внимание, что одна из них немножко тоньше иной (она минусовая).

3. Если минусовая клемма расположена на аккумуляторе слева (внизу), то батарея обратной полярности.

4. В тех случаях, когда больше тонкая клемма справа – АКБ прямой полярности.

5. Дабы окончательно удостовериться в правильности определения полярности аккумулятора, присоедините к нему вольтметр. При этом алый щуп прибора снимает напряжение с толстой клеммы, а черный – с тонкой. Показание на шкале без знака «минус» подтверждает исследуемые параметры АКБ.

Видео по теме

Обратите внимание!
Установка аккумулятора ненадлежащей полярности в автомобиль пугает тем, что к его клеммам не получиться присоединить кабели.

Всякий диод меняет свою проводимость в зависимости от полярности приложенного к нему напряжения. Расположение же электродов на его корпусе указано не неизменно. Если соответствующая маркировка отсутствует, определить, какой электрод подключен к какому итогу, дозволено и самосильно.

Инструкция

1. Первым делом, определите полярность напряжения на щупах того измерительного прибора, которым вы пользуетесь. Если он универсальный, переведите его в режим омметра. Возьмите всякий диод, на корпусе которого обозначено расположение электродов. На этом обозначении «треугольник» соответствует аноду, а «полосочка» – катоду. Испробуйте подключать щупы к диоду в разных полярностях. Если он проводит ток, значит, щуп с правильным потенциалом подключен к аноду, а с негативным – к катоду. Помните, что полярность в режиме измерения сопротивления на стрелочных приборах может отличаться от той, которая указана для режимов измерения напряжения и тока. А вот на цифровых приборах она традиционно идентична во всех режимах, но осуществить проверку все равно не помешает.

2. Если проверяется вакуумный диод с прямым накалом, раньше каждого, обнаружьте у него сочетание штырьков, между которыми ток проходит само­стоятельно от полярности подключения измерительного прибора. Это – нить накала, она же является и катодом. По справочнику обнаружьте номинальное напряжение накала диода . Подайте на нить накала непрерывное напряжение соответствующей величины. Щуп прибора, на котором находится негативный потенциал, подключите к одному из штырьков нити накала, а позитивным щупом прикасайтесь по очереди к остальным итогам лампы. Найдя штырек, при прикосновении щупа к которому отображается сопротивление, меньшее бесконечности, сделайте итог, что это – анод. Сильные вакуумные диоды с прямым накалом (кенотроны) могут иметь два анода.

3. У вакуумного диода с косвенным накалом подогреватель изолирован от катода. Обнаружив его, подайте на него переменное напряжение, действующее значение которого равно указанному в справочнике. После этого среди остальных итогов обнаружьте два таких, между которыми при определенной полярности проходит ток. Тот из них, к которому подключен щуп с позитивным потенциалом, является анодом, противоположный – катодом. Помните, что многие вакуумные диоды с косвенным накалом имеют по два анода, а некоторые – и два катода.

4. Полупроводниковый диод имеет каждого два итога. Соответственно, прибор к нему дозволено подключить каждого двумя методами. Обнаружьте такое расположение элемента, при котором ток через него проходит. Щуп с позитивным потенциалом при этом окажется подключенным к аноду, а с негативным – к катоду.

На 1-й взор, обозначать на динамике полярность нет смысла, от того что подается на него переменное напряжение. Но когда в акустической системе несколько динамических головок, их нужно включать синфазно. Принято обозначать на итогах головки такую полярность , при которой диффузор перемещается вперед.

Инструкция

1. Изготовьте для проверки динамиков особый пробник. Для этого возьмите обычный карманный фонарь на основе лампы накаливания. Удалите из него выключатель, а взамен последнего подключите два щупа. У них неукоснительно обязаны быть изолированные ручки, от того что в момент отключения напряжения на итогах головки появляется напряжение самоиндукции. Проверьте полярность напряжения на щупах при помощи контрольного вольтметра. Нанесите на них соответствующие обозначения. Удостоверитесь, что если щупы замкнуть, лампа светится.

2. Отключите усилитель и каждый стереокомплекс (в том числе и из розетки). Отключите оба итога динамической головки от остальных цепей акустической системы. Подключите щупы к итогам головки, не касаясь ни последних, ни металлических частей щупов. В данный момент наблюдательно глядите на диффузор. Если при подключении он перемещается наружу, а при отключении – вовнутрь, полярность положительная. Если же отслеживается обратная картина, поменяйте полярность подключения щупов, позже чего повторите проверку. После этого обозначьте на каркасе динамической головки несмываемым фломастером полярность , соответствующую полярности подключения щупов.

3. Осуществите аналогичную операцию в отношении остальных динамиков в предела одной акустической системы. Самостоятельно от того, как они подключены (напрямую либо через кроссовер), подключите их синфазно таким образом, дабы красному контакту на задней стенке колонки соответствовали плюсовые итоги головок.

4. Так же проверьте и при необходимости переделайте вторую акустическую систему. Закрыв корпуса обеих колонок, проверьте, верно ли они подключены к усилителю. На кабеле, которым осуществляется такое соединение, имеются особые красные метки. Во всех случаях проводник с меткой подключайте к красной клемме, а проводник без метки – к черной.

5. Включите стереокомплекс. Сравните его звучание с тем, которое имело место до переделки.

Видео по теме

Казалось бы, для чего обозначать полярность на динамике стереосистемы? На него чай подается переменное напряжение. Впрочем если акустических головок в системе несколько, включать их надобно синфазно. На итогах той либо другой головки обозначают то значение полярности, при котором диффузор перемещается в направлении вперед.

Вам понадобится

• – карманный фонарь с лампой накаливания;
• – щупы с изолированными ручками;
• – несмываемый маркер;
• – вольтметр.

Инструкция

1. Дабы определить полярность динамика, сделайте устройство-пробник. Возьмите обыкновенный карманный фонарь с лампой накаливания. Отсоедините от него выключатель, взамен которого надобно будет подключить два щупа. Щупы обязаны быть с изолированными ручками, так как, когда напряжение отключается, на итогах головки возникает напряжение самоиндукции.

2. С поддержкой контрольного вольтметра осуществите проверку полярности на щупах, позже чего нанесите на щупы соответствующие обозначения. Когда щупы замыкаются, лампа должна гореть.

3. Отключите усилитель и вообще всю акустическую систему, выньте шнур из розетки. После этого отключите от остальных цепей системы итоги динамической головки. Дальше подключите оба щупа к итогам головки, чураясь касания итогов и металлических частей самих щупов. И на диффузор глядите наблюдательно. Если он при подключении перемещается наружу, и вовнутрь – при отключении, значит, полярность положительная. Если картина отслеживается противоположная, необходимо поменять полярность подключения щупов, а после этого повторить проверку.

4. На каркасе головки обозначьте полярность, желанно несмываемым маркером, которая соответствует полярности подключения щупов.

5. Проделайте те же самые операции и для остальных динамиков акустической системы. И не значимо, через кроссовер они подключены либо напрямую, необходимо их подключить синфазно так, дабы плюсовые итоги головок соответствовали контакту красного цвета на задней стенке собственно колонки.

6. Проверьте и переделайте, если надобно, вторую акустическую систему. Проверьте, закрыв корпуса 2-х колонок, положительно ли осуществлено их подключение к усилителю. На осуществляющем такое соединение кабеле дозволено подметить красные метки. В любом случае, проводник с меткой должен подключаться к клемме красного цвета, а тот, что без метки – к клемме черного цвета.

7. Включите стереосистему и сравните звучание, которая она издает сейчас, с тем звучанием, что она издавала до вашего вмешательства.

Медики и психофизиологи давным-давно обратили внимание на тот факт, что тот либо другой цвет идентично влияет на всех людей. Скажем, алый цвет оказывает возбуждающее влияние, фиолетовый беспокоит, синий успокаивает, а зеленый создает чувство стабильности в жизни.

Самый знаменитый эксперт, тот, что занимался постижением воздействия цветов на душевное состояние людей, Макс Люшер. Он выделил четыре психотипа людей, базируясь на их цветовых предпочтениях.

Цветовые типы личности

Красный психотип

Люди, отдающие предпочтение красному, дюже энергичны, их дозволено сравнить с «нерушимым мотором». Они, как водится, непрерывно находятся в возбуждении и любят это состояние. В итоге напряжения они дюже зачастую испытывают нервозное истощение и раздражение.

Желтый психотип

Людям этого типа дюже главна их личная воля и вероятность самореализации. Они любят эксперименты, не страшатся изменений в жизни. Из-за своей автономности они зачастую ощущают себя неудовлетворительно любимыми и утраченными.

Синий психотип

Для этих людей дюже значимым в жизни является мирный темп жизни, они любят покой и умиротворенность. Из-за того, что они выбирают «ровное существование», без сюрпризов и незапланированных действий, эти люди зачастую тоскуют и испытывают отчужденность, находясь рядом с людьми, которые их любят.

Зеленый психотип

Люди этого склада нрава любят руководить обстановкой и собой. Они заблаговременно просчитывают становление событий, знают, что хотят получить и что готовы за это отдать. Спонтанность не входит в список их качеств. Для этих людей значимо, как они выглядят в глазах окружающих и они воспользуются всякий вероятностью, дабы повысить свой ранг.

Видео по теме

Обратите внимание!
Всецело разряжайте конденсатор перед проверкой и прикосновением к его итогам. При сборке либо ремонте конструкции неизменно устанавливайте прибор только в верной полярности, напротив допустим его обрыв.

Электрические конденсаторы – обычные составляющие любой импульсной, электрической или электронной схемы. Главная их задача – это накапливать заряд, поэтому они называются пассивными устройствами. Электрические конденсаторы состоят из двух металлических электродов в виде пластин (обкладок). Между ними размещается диэлектрик, толщина которого намного меньше самих размеров обкладок.

Общие сведения

При включении в электрическую цепь определение полярности для таких элементов не нужно. Но существуют электролитические конденсаторы, которые считаются необычными электронными компонентами, так как сочетают в себе функции не только накапливающего элемента, но и полупроводникового прибора. Они характеризуются большей емкостью, по сравнению с остальными, и малыми габаритными размерами. Сами выводы у конденсатора располагаются радиально (на разных сторонах прибора) или аксиально (на одной стороне).

Эти устройства широко используются во многих электро,- и радиотехнических приборах, в компьютерах, в измерительных приборах и т.д. Для них определение полярности и правильное подключение в сеть обязательны.

Обратите внимание! Они могут взорваться, если на них ошибочно подать напряжение, выше рассчитанного. Его значение в основном указывается производителем на корпусе изделия.

Полярность конденсатора отечественного производства

Символика обозначения полярности может быть разной, в зависимости от завода-изготовителя и времени выпуска радиодетали. Понятно, что со временем нормативные акты, определяющие систему стандартизации, меняются. Как узнать полярность:

1. В бывших странах СССР было принято обозначать только положительный вывод на таких устройствах. На корпусе необходимо найти знак «+», тот конец, к которому он ближе нанесен, является анодом. Соответственно, второй – это минус. Чешские конденсаторы старых выпусков имеют аналогичную маркировку;
2. Дно электролитических конденсаторов типа К50-16 выполнено из пластмассы, где написана полярность. Встречаются случаи, когда знаки плюса и минуса размещены так, что выводы пересекают их центры;
3. Существуют также устройства нестандартной конструкции, предусматривающей соединение с шасси. В основном они нашли себе применение в осветительных лампах, а именно в фильтрах анодного напряжения (всегда положительного). У таких конденсаторов обкладка – катод подключается отрицательно и выведена на корпус, а анод представляет собой вывод, выходящий из элемента;

Обратите внимание! Такой тип может иметь абсолютно противоположную полярность, поэтому обязательно изучайте маркировку на приборе.

1. Часто уже не выпускающуюся серию конденсаторов ЭТО по внешнему виду путают с диодами. Они тоже маркируются, но, если обозначения стерлись, то конец, который выходит из утолщения корпуса, является анодом. Нельзя разбирать такие устройства, они содержат вредные вещества;
2. Полярность нынешних электролитических конденсаторов различных конструкций легко определить по полосе возле вывода с «минусом». Обычно ее выполняют как прерывистую линию и наносят яркой краской.

По внешнему виду тоже можно сделать вывод о полярности: более длинная ножка (вывод) обозначает «плюс».

Определение полярности при стертой маркировке

В таком случае необходимо собрать несложную электрическую схему:

1. Перед этим обязательно надо разрядить используемый конденсатор, к примеру, замкнуть его ножки накоротко с помощью отвертки;
2. В определенной схеме последовательно соединяем источник постоянного тока (обычную батарейку), милливольтметр, резистор с сопротивлением 1 кОм, микроамперметр и разряженное наше устройство;
3. Потом на данную схему подается напряжение, при этом электролитический конденсатор начнет накапливать заряд;
4. После полной его зарядки необходимо зафиксировать показания прибора по измерению силы тока;
5. Далее извлекаем и разряжаем накопитель. Это можно сделать, соединив два выхода устройства с лампой. Если она гаснет, значит, наш конденсатор разрядился;
6. Повторно собираем схему и снова заряжаем полярный элемент;
7. Снимаем новые показания силы тока и сравниваем с полученными данными в первый раз. Если «+» конденсатора был соединен с плюсом милливольтметра, то представленные измерительные данные будут отличаться незначительно. Противоположный результат будет означать, что полярность накопителя перепутана.

Этот неотъемлемый элемент практически всех эл/цепей выпускается в нескольких модификациях. Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать.

Способы определения полярности конденсатора

По маркировке

У большинства конденсаторов-электролитов отечественных, а также ряда государств бывшего соцлагеря, обозначается лишь положительный вывод. Соответственно, второй – это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты.

Примеры обозначения плюса конденсатора

• Символ «+» на корпусе около одной из ножек. В некоторых сериях она проходит через его центр. Это относится к конденсаторам цилиндрической формы (бочкообразным), с «дном» из пластмассы. Например, К50-16.
• У конденсаторов типа ЭТО полярность иногда не обозначается. Но определить ее визуально можно, если посмотреть на форму детали. Вывод «+» расположен со стороны, имеющий больший диаметр (на рисунке плюс вверху).

• Если конденсатор (так называемая коаксиальная конструкция) предназначен для монтажа способом присоединения корпуса к «шасси» прибора (являющимся минусом любой схемы), то центральный контакт – плюс, без всякого сомнения.

Обозначение минуса

Это относится к конденсаторам импортного производства. Рядом с ножкой «–», на корпусе, имеется своеобразный штрих-код, представляющий собой прерывистую полосу или вертикальный ряд из черточек. Как вариант – длинная полоска вдоль осевой линии цилиндра, один конец которой указывает на минус. Она выделяется на общем фоне своим оттенком.

По геометрии

Если у конденсатора одна ножка длиннее другой, то это – плюс. В основном подобным образом также маркируются изделия импортные.

С помощью мультиметра

Такой способ определения полярности конденсатора практикуется, если его маркировка трудночитаема или полностью стерта. Для проверки необходимо собрать схему. Понадобится или мультиметр с внутренним сопротивлением порядка 100 кОм (режим – измерение I=, предел – микроамперы)

или источник постоянного тока + милливольтметр + нагрузка

Что сделать

• Полностью разрядить конденсатор. Для этого достаточно его ножки замкнуть накоротко (жалом отвертки, пинцетом).
• Подключить емкость в разрыв цепи.
• После окончания процесса заряда зафиксировать значение тока (он будет постепенно уменьшаться).
• Разрядить.
• Снова включить в схему.
• Считать показания прибора.

Если плюсовой щуп мультиметра был соединен с «+» конденсатора, то разница в показаниях должна быть незначительной. В случае если полярность перепутана (плюс на минус), то отличие результатов измерений будет существенной.

Рекомендация. Определение полярности прибором целесообразно делать в любом случае. Это позволит одновременно произвести и диагностику детали. Если электролит, имеющий большой номинал, заряжается сравнительно быстро от источника 9±3 В, то это свидетельство того, что он «подсох». То есть утратил часть своей емкости. Его лучше в схему не ставить, так как ее работа может быть некорректной, и придется заниматься дополнительными настройками.

Керамический конденсатор

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Поделиться

Последние посетители 0 пользователей онлайн

• Ни одного зарегистрированного пользователя не просматривает данную страницу

Объявления

Сообщения

Что мешает подключить, например, контакты реле к этому переключателю, а реле управлять с малины? А без этой платы она не хочет работать?

Привет всем. Вообще, при включении программы на мультиварке Redmond RMC M4500, через некоторое время, начинает дымится. При включении в 220вт, тэн не нагревается. Разобрал, проверил мультиметром, ТЭН показывает 50 Ом сопротивления, при мощности 860w. Термо датчики( верхний, нижний) 50 КоМ, в термо предохранителе прозвон есть. Я так понимаю перегрев ТЭНа. Плата чистая, микротрещины не знаю пока как найти))) Плата управления рабочая. Я только начал учиться, не судите строго). Можете подсказать, что ещё влияет ( релле, стабилитрон . )? Как проверить? Не хочу нести в ремонт, уже ради принципа, хочется самому разобраться)))) Помогите пожалуйста.

Отладочный по нажатому + ? Ок. LM833, установка 0 потом отладочный при разомкнутых. LF353, заново установка 0 потом отладочный при разомкнутых.

Рассчитайте эквивалентный источник напряжения между точками 1 и 2. Я не совсем понимаю, что имелось ввиду. Рассчитать методом эквивалентного источника или что-то другое?

очень странное предпоследнее фото — сигнал на выходе (желтый) появляется раньше сигнала на входе (красный).. причем выход ОУ уходит в насыщение по + поменяйте все же ОУ если есть такая возможность.. типовое напряжение смещения таких ОУ находится в диапазоне 2 — 10 мВ.

Насчет «лучше» не уверен, а то, что эксклюзив — вне всяких сомнений.

Я тоже не понимаю. Для т12 есть у меня ручка с коротким вылетом, но почти всегда пользуюсь ручкой — «удочкой». Видимо привычка к эпсн сказывается.
