Отзыв: Автоматические выключатели дифференциального тока IEK — Недорогой по сравнению с более качественными аналогами иностранных производителей, рекомендую на дачу.
Достоинства: Из преимуществ невысокая цена, работает и защищает от поражения электрическим током, перегрузки, короткого замыкания, используется как рубильник для включения либо отключения. Защищает от перепада напряжения, при повышении сработает.
Недостатки: Самый существенный недостаток этих устройств — использование в схеме устройства защитного отключения ( УЗО ) электронного типа, которое собрано на усилителе — микросхеме.
Автоматический выключатель дифференциального тока фирмы ИЕК выпускается в нескольких модификациях это : АД-12, АД-14, АВДТ-32. Каждый из них рассмотрим отдельно и укажем основные характеристики, а также преимущества и недостатки.
Данные устройства предназначены для защиты человека, также как и Устройство Защитного Отключения, от поражения электрическим током при прикосновении к оголенным не изолированным деталям или проводам. Также как и отдельное УЗО — Устройство защитного отключения. Если прикоснуться к фазному проводу без этой защиты человека «ударит» током. Он может получить болевой шок, потерять сознание и даже возможен паралич, который приводит у смертельному исходу. Используя данную защиту в виде дифференциального автомата Вы защищаете свою и жизнь других людей, а так же животных.
Также дифференциальные автоматы выполняют функцию, как и Автоматические Выключатели, защиту от Короткого замыкания проводов, защиту от перегрузки и подключение или отключение нагрузки.
В зависимости от «надобности» (Селективности), то есть времени срабатывании при перегрузке, выпускаются Дифференциальные автоматы по характеристикам: B, C,D.
Характеристика B — используется в цепях освещения. К примеру : перегорела лампочка накаливания и замкнула в патроне цепь на короткое замыкание, выключится в первую очередь автомат с характеристикой B, а вводной автомат с характеристикой С будет подпитывать остальные нагрузки розетки и другие цепи освещения, он не выключится.
Характеристика С универсальная используется для всех цепей, характеристика D при подключении электродвигателей либо светильников РКУ, ЖКУ «кобра». Так как в момент пуска устройства токи могут превышать номинальные в 5 раз.
Следующая характеристика это ток перегрузки. Очень важная, позволяет защищать провода от перегрева и пожара. На каждое сечение выбирается определенный дифференциальный автомат.
К примеру АВДТ 32 С 16 30 мА ИЕК :
— Защищает цепь освещения от поражения электрическим током при прикосновении к не изолированным деталям или оголенным проводам. Ток в 30 мА указывает на это защита человека, а 300 мА защита дома от пожара при утечке на землю.
— Выполняет функцию включателя, выключателя нагрузки.
— Защищает кабель от перегрева и пожара медный c монолитной жилой
ВВГ 3х1,5, ВВГ 2х1,5,NYM 2×1.5, NYM 3×1.5, ППВ 2х1,5, ППВ 3х1,5,
с много проволочной медной жилой ПВС 3х1,5, ПВС 2х1,5, КГ-ХЛ 2х1,5, КГ-ХЛ 3х1,5, ПРС 2х1,5, ПРС 3х1,5,
алюминиевый АППВ 3х2,5, АППВ 2х2,5, АВВГ 2х2,5, АВВГ 3х2,5
Все дифференциальные автоматы крепятся на стандартную Din рейку. Имея внизу защелку. Это очень удобно и быстро установить либо заменить неисправный дифференциальный автомат.
Теперь укажем чем же отличаются дифференциальные автоматы АД-12, АД-14, АВДТ-32 между собой.
АД-12 занимает места на DIN рейке равному равному месту занимаемому 4 однополюсным автоматам. Конструктивно изготовлен из обычного двух полюсного автомата и прикрепленному к нему с правой стороны УЗО электронного типа в схеме которого есть электронный усилитель. И соответственно так как автомат двухполюсный используется в однофазных цепях переменного тока 220 В. Это для дома, гаража, дачи. Но главное преимущество выпускают до 63А и позволяют подсоединять провода сечением до 25 мм. кв. И объединять фазы и нули 2х фазной медной шиной PIN с другими автоматами. Которая позволяет увеличить надежность соединения и скорость монтажа. Выпускаются с УЗО с защитой не только от поражения электрическим током человека либо животных 30 мА, но и от пожара номиналом 300 мА.
При монтаже из недостатков в случаях обычного обывателя — это большие габариты. Нужен больших размеров щиток.
АВДТ 32 занимает места на DIN рейке равному месту занимаемому двум однополюсным автоматам. Конструктивно представляет модуль с автоматом и УЗО собранному на электронном усилителе в корпусе двухполюсного автомата. Выпускают током до 40 А. Преимущества занимают немного места в щитовой. Недостаток — это выпускаются на ток максимальный 40 А. И только с защитой от поражения электрическим током 30 мА.
АД-14 занимает места на DIN рейке равному равному месту занимаемому 6 однополюсным автоматам. Конструктивно изготовлен из обычного четырех полюсного автомата и прикрепленному к нему с правой стороны УЗО электронного типа в схеме которого есть электронный усилитель. И соответственно так как автомат четырех полюсный используется в трехфазных цепях переменного тока 380 В. В основном используется в промышленности либо производственных сооружениях, где есть напряжение 380 В. Но главное преимущество выпускают до 63А и позволяют подсоединять провода сечением до 25 мм. кв. Выпускаются с УЗО с защитой не только от поражения электрическим током человека либо животных 30 мА, но и от пожара номиналом 300 мА. Из недостатков — использование в цепи электронного усилителя.
Все дифференциальные автоматы имеют встроенную в корпус кнопку — Тест. И индикатор включенного состояния зеленого цвета, выключенного — красного цвета.
Данная кнопка необходима для проверки дифференциального автомата на работоспособность. Важно : подключать нужно дифференциальный автомат по схеме. С начало надо найти фазу индикаторной отверткой и подключить коричневым либо черным проводом фазу к контакту с обозначением 1, а второй провод голубого или синего цвета, при однофазной цепи, к контакту с обозначением N. Затем затянуть болты, взвести курок автомата вверх и нажать кнопку тест. При исправном дифференциальном автомате курок опустится вниз с характерным щелчком и индикатор включения сменится с зеленого на красный. Дифференциальный автомат значит исправен. Достаточно взвести курок вверх и дифференциальный автомат готов к работе.
Самый существенный недостаток этих устройств — использование в схеме устройства защитного отключения ( УЗО ) электронного типа, которое собрано на усилителе — микросхеме. При выходе из строя этой микросхемы, либо обрыв на входе нулевого провода узо не исправно, дифференциальный автомат не выключится не при каких условиях и по фазе идет смертельный коварный ток. Который вызовет либо поражение током при прикосновении или даже пожар и выгорание всей бытовой техники на 220 В.
Из преимуществ невысокая цена, работает и защищает от перепада напряжения, при повышении сработает.
Средняя цена на 31-01-2016 по минимальным розничным ценам ИЕК ( МРЦ ) :
АД-12 891 руб. 30 коп., АД-14 1336 руб.21 коп., АВДТ 32 966 руб. 08 коп.
Отзыв: Дифференциальный автоматический выключатель IEK АД12 2Р — Эффективное защитное устройство – проверено на собственном опыте!
Достоинства: повышение уровня безопасности при эксплуатации бытовой электроники, предотвращение пожаров из-за возгорания изоляции, автоматическое отключение участка электрической сети (в том числе квартирной) при перегрузке и коротком замыкании.
Недостатки: габаритный (современные аналоги в два раза уже).
Данный прибор покупался мной еще в 2014 году для обеспечения бесперебойной работы электрического накопительного водонагревателя (далее – бойлер) Atlantic OPro+ HM080 D400-1-M, а также для защиты от поражения электрическим током в результате возникновения утечки электричества. Также данный прибор обеспечивает защиту электрической цепи от короткого замыкания и тепловой перегрузки. Аналогичными приборами рекомендуют оснащать в первую очередь электрические сети с включенными в них электрическими приборами, находящимися в контакте с водой, например, бойлеры, стиральные машины и т. д. Данный дифавтомат проработал в связке с бойлером более 10 лет и был заменен на более мощный при дополнительном подключении к сети стиральной машины LG F0J6NN0W. За время работы мой героический бойлер пережил два внутренних гидроудара, сопровождающихся течью воды и еще одна течь была вызвана пробоем термостата. Во всех трех случаях дифавтомат сразу же сработал, защитив меня от поражения электрическим током, однако обо всем по порядку.

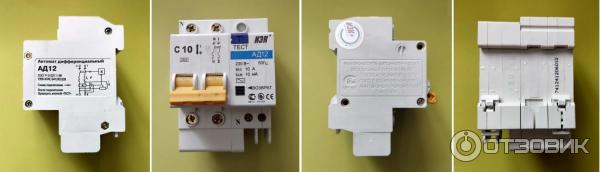

Данный дифференциальный автоматический выключатель имеет заводскую маркировку АД12 и произведен в Китае по заказу компании «Интерэлектрокомплект». Именно название этого предприятия послужило основой для их бренда. Разработанная компанией продукция производится на сторонних предприятиях под брендом IEK. Кстати говоря здесь чувствуется неплохая работа маркетологов — аббревиатура IEK созвучна с IEC и для покупателя может ассоциироваться с «Международной электротехнической комиссией».
Описываемый мной прибор поставляется в картонной коробке.
Полиграфия коробки достаточно информативна и содержит всю исчерпывающую информацию об устройстве. Что же касается фактического производителя, то здесь «тайна покрытая мраком».
В комплекте с прибором поставляется достаточно подробное руководство по монтажу и эксплуатации, содержащее как основные сведения о приборе и рекомендации по его установке, эксплуатации и безопасности, так гарантийные обязательства.

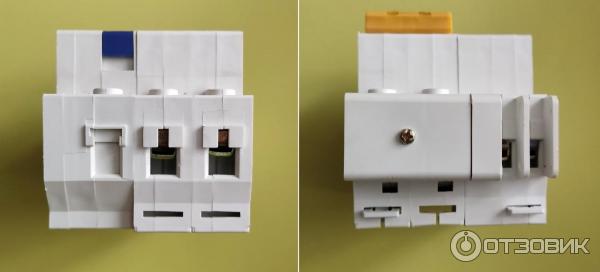

Сам автомат – двухполюсный, рассчитан для монтажа на DIN-рейку и занимает на ней четыре посадочных места. Его габаритные размеры – 64х94х75 мм.
Конструкционно прибор представляет собой комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств – автоматического выключателя и устройства защитного отключения. Автомат предназначен для работы в электрической сети с номинальным напряжением 230В, диапазон рабочих напряжений – от 65 до 265 Вольт. Потребляемая мощность в рабочем режиме – не более 0,5 Ватт. Диапазон рабочих температур – от -25 до +50 градусов Цельсия, то есть по своим характеристикам устройство можно монтировать в странах с умеренным климатом, на улице в специально защищенном от влаги и механических повреждений шкафу. В нашем регионе я бы не рекомендовал это делать, так как изредка бывает понижение среднесуточной температуры более 30 градусов Цельсия.
Максимальный ток нагрузки на данную модель – 10 Ампер, а ток размыкания – 10 миллиампер. По категории срабатывания прибор относится к классу «С» — время срабатывания по защитному отключению составляет менее 0,04 секунды.
Прибор оснащен системой тестирования, производитель рекомендует проверять его работоспособность один раз в месяц. Данная процедура проста и осуществляется нажатием клавиши «Тест» при включенном автомате. Отключение автомата и появление флажка «Возврат» свидетельствует об исправности прибора.
Монтаж прибора прост и не занимает много времени. Устройство закрепляется на DIN-рейке при помощи двух пластиковых петлеобразных подпружиненных защелок. Для демонтажа устройства достаточно потянуть эти защелки вниз с помощью специального крючка или «плоской» отвертки.
Подключение дифавтомата также просто и может быть произведено интуитивно, благо схема подключения нанесена на сам автомат. Для этого следует использовать жесткий провод в прочной неповрежденной изоляции, как правило это ВВГ или же АВВГ. В моем случае использовался провод H05VV-F производства компании «Укркабель», являющийся аналогом ПВС. В данном проводе используется гибкая жила 5 класса жесткости, поэтому контактная группа дополнительно оснащалась кабельными наконечниками.
Цена аналогичного устройства на данный момент около 450 гривен, что согласно актуальному курсу НБУ соответствует 17 долларам США или же 13 сотням российских рублей.
Рекомендую обратить внимание на данный прибор. В электрических сетях с нестабильным напряжением или же в частном секторе я рекомендую совмещать данный прибор с реле защиты от перенапряжения ДС Электроникс Zubr.
И помните, от качества поставляемой электроэнергии в ваш дом зависит не только долговременное функционирование вашей бытовой электрической техники, но и ваша безопасность!
Аппараты защиты
1.5. Дифферегциальные автоматы АД-12, АД-14.
Информация о материале Категория: 1. Аппараты защиты в электрических сетях. Опубликовано: 05 февраля 2009 Просмотров: 35768
Назначение изделия.
Благодаря высокому быстродействию, дифференциальные автоматы с уставкой срабатывания IДn= 10 мА и 30 мА обеспечивают эффективную защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям или к элементам электрооборудования, оказавшегося под напряжением в результате повреждения изоляции токоведущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от сверхтока (короткого замыкания и перегрузки). Кроме того, в ряде исполнений АД-12 и АД-14 предусмотрена защита от импульсных перенапряжений в сети.
Описание.
Конструкция дифференциального автомата представляет собой соединение двух функциональных узлов: электронный модуль дифференциальной защиты и автоматический выключатель. Электронный модуль состоит из дифференциального трансформатора тока, электронного усилителя с пороговым устройством, исполнительного электромагнита сброса и источника питания.
Монтаж дифавтомата производят на 35 мм монтажную DIN-рейку.
| Технические характеристики | АД-12 | АД-14 |
|---|---|---|
| Номинальное рабочее напряжение Ue, В | ~230 | ~230/400 |
| Номинальная частота тока сети f, Гц | 50 | 50 |
| Максимальное сечение провода, присоединяемого к зажимам, мм2 | 25 | 25 |
| Число полюсов | 2 | 4 |
| Номинальный ток In, А | 6, 10, 16, 20, 25, 32, 40, 50, 63 | 16, 20, 25, 32, 40, 50, 63 |
| Номинальный отключающий дифференциальный ток (уставка) IДn, мА | 10, 30, 100, 300 | 30, 100, 300 |
| Номинальная наибольшая коммутационная способность lcw, А | 4500 | 4500 |
| Степень защиты по ГОСТ 14254-96 | IP20 | IP20 |
| Диапазон рабочих температур, °С | -25. +40 | -25. +40 |
| Рабочая характеристика при наличии дифференциального тока | AC | AC |
| Механическая износоустойчивость, циклов включения-отключения, не менее | 10000 | 10000 |
| Электрическая износоустойчивость, циклов включения-отключения, не менее | 4500 | 4500 |
| Срок службы не менее, лет | 15 | 15 |
| Наличие драгметаллов (серебро), г/полюс | 0.6-1.0 | 1.2-2.0 |
Принцип действия.
При установке рукоятки управления автоматического выключателя в положение «ВКЛ» на электронный модуль поступает напряжение питания.
В нормальном режиме работы, при отсутствии дифференциального тока (тока утечки), в силовой цепи по проводникам, проходящим сквозь окно магнитопровода трансформатора тока и являющимися его первичной обмоткой, протекает рабочий ток нагрузки. Равные токи во встречно включенных обмотках наводят в магнитном сердечнике трансформатора тока равные, но векторно противоположно направленные магнитные потоки. Результирующий магнитный поток равен нулю и ток во вторичной обмотке дифференциального трансформатора также равен нулю.
При прикосновении человека к открытым токопроводящим частям или к корпусу электроприемника, на который произошел пробой изоляции, по фазному проводнику кроме тока нагрузки протекает дополнительный ток — ток утечки, являющийся для трансформатора тока дифференциальным (разностным).
Неравенство токов в первичных обмотках вызывает небаланс магнитных потоков и возникновение во вторичной обмотке трансформированного дифференциального тока. Если этот ток превышает значение уставки порогового устройства, последнее подает ток от источника питания на катушку электромагнита сброса, который сдергивает защелку механизма независимого расцепления выключателя и электрическая цепь размыкается.
При этом кнопка «Возврат» выступает из лицевой панели. Для повторного включения дифавтомата необходимо нажать эту кнопку до фиксации и взвести рукоятку автоматического выключателя.
Для осуществления периодического контроля исправности дифавтомата в электронный модуль встроена цепь тестирования. При нажатии кнопки «Тест» искусственно создается отключающий дифференциальный ток. Немедленное срабатывание дифавтомата означает исправность всех его элементов.
Преимущества.
• Три вида защит: от перегрузки, короткого замыкания и дифференциального тока
• Высокое быстродействие
• Улучшенная конструкция электронного модуля
• Широкий диапазон рабочих температур от -25°С до +40°С
• Свыше 40 типоисполнений
• Индикация срабатывания от дифференциального тока
• Срок службы не менее 15 лет
ВНУТРЕННЕЕ УСТРОЙСТВО.
- Корпус из термостойкой ABS-пластмассы
- Электронный усилитель
- Дифференциальный трансформатор
- Кнопка «Возврат»
- Катушка электромагнита сброса
- Кнопка «Тест»
- Присоединительные зажимы с насечкой для фиксации внешних проводников
Дифференциальные автоматы ИЭК серии АД12
Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Дифференциальные автоматы ИЭК серии АД12center medium 1
Преимущества:
• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47?29.
• Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от –25 °С до +50 °С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Наличие кнопки ВОЗВРАТ для индикации срабатывания от дифференциального тока.
• Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.
Особенности конструкции:
Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.
Широкий диапазон рабочих температур от –25 °С до +50 °С позволяет использовать выключатель в различных климатических поясах.
Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47?29 обеспечивает 4 вида защиты: oт дифференциального тока (тока утечки); от короткого замыкания; от перегрузки; от импульсных (грозовых перенапряжений).
Возможность простой самостоятельной установки контактов состояния КС47 и КСВ47.
Кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Кнопка ВОЗВРАТ для индикации срабатывания от дифференциального тока.
Технические характеристики:
Соответствуют стандартам ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6, 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn,мА 10, 30, 100, 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс £40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Износостойкость, циклов В-О, не менее 10000
Максимальное сечение присоединяемых проводов, мм2 вход — 25; выход — 16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4-полюсные), кг 0,25/0,45
Диапазон рабочих температур, °С -25 ÷ +40
