ВИС.Т теплосчетчик

Функциональные клавиши на теплосчетчике имеют следующее назначение:

• Стрелка вниз, вверх – перемещение по элементам выбранного меню или по разделам подменю;
• Стрелка вправо, влево – циклическое перемещение по разделам главного меню, изменение значения настраиваемого параметра;
• Звездочка – циклический переход между контурами (теплосистемами);
• Кнопка ввод – выполнение действий, соответствующих выбранному пункту меню или выхода в меню из текущего выполняемого действия.

Перед подключением к теплосчетчику необходимо проверить его настройки. Для этого:

1. Убедитесь в том, что на ВИС.Т подано питание и на его дисплее отображается информация.
2. Убедиться, что название теплосистем носит осмысленный характер. Путем нажатия кнопки «*», обратите внимание на название зарегистрированных контуров (левый нижний угол дисплея). Если название контура представляет собой неосмысленную надпись или просто номер (например, «01») – это говорит о необходимости наименования контуров. Данная работа выполняется специалистами, выполняющих обслуживание данных теплосчетчиков.

ВИС.Т поддерживает подключение по:

• RS-232
• RS-485 (опционально)
• TCP/IP (опционально)

ВИС.Т поддерживает один из двух протоколов опроса:

1. Hydra (старые версии приборов)
2. Modbus (новые приборы)

Для определения типа протокола доступа следует зайти в меню теплосчетчика Прибор / Паспорт

• нажимать стрелку вверх пока информация на экране не перестанет меняться;
• если появилась надпись в первой строке (название главного меню) «Индикация» или «Печать» или «Архив» или «Прибор» – перейти с помощью стрелки вправо на «Прибор» и с помощью стрелки вниз на подменю «Паспорт», Кнопка ввод;
• стрелкой вниз найти строку вида «v. HC-. «

Значение строки «v. HC-x»

• HC-A или НС-F — протокол Hydra
• HC-M или НС-N — протокол Modbus

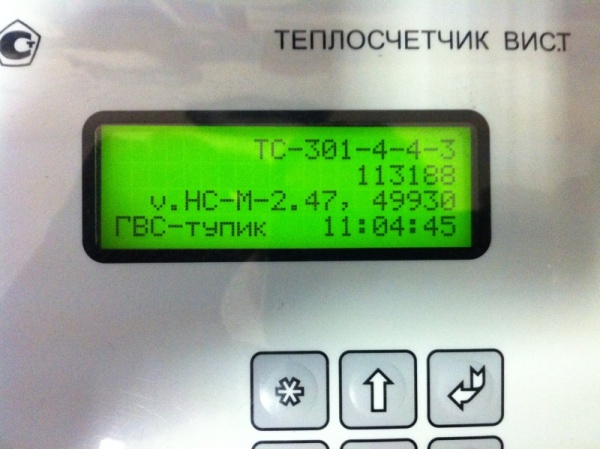

Теплосчетчик ВИС.Т. Версия ПО.

Подключение концентраторов по интерфейсу RS-232 осуществляется через разъем Модем на счетчике.

Как снять показания с теплосчетчика Вис.Т

В этой статье мы публикуем полную инструкцию по съему данных с тепосчетчика Вис.Т на разные носители.

• Вывод данных с помощью принтера
• Использование дополнительного адаптера переноса данных
• АСУПР или другая система диспетчеризации
• Получение отчетов на ноутбук, компьютер, планшет.

Получение показаний теплосчетчика ВИСТ с помощью принтера

Для вывода информации потребуется принтер, подключенный к LPT-разъему на вычислительном блоке тепловычислителя. Включение печати осуществляется из главного меню теплосчетчика. Порядок действий при создании отчета:

1. Подключить к теплосчетчику принтер
2. В меню теплосчетчика с помощью кнопок Влево/Вправо найти строку «Месячный отчет»
3. Нажать кнопку ввода и войти в меню отчета
4. Далее нажать кнопку Вверх, выбрать дату начала, затем кнопку Вниз и выбрать дату конца отчета
5. Нажать кнопку Ввод 2 раза, после чего активируется режим печати

Съем показаний с помощью ПК и Lexx

Данный способ требует минимального оснащения и дополнительных затрат, для получения данных потребуется:

• Компьютер (или любое устройство на базе ОС Windows)
• Переходник USB-RS232 (значительно дешевле дополнительных адаптеров или принтера)
• ПО Lexx. Программа доступна для бесплатного скачивания на сайте производителя теплосчетчиков ВИСТ Тепловизор

Перед началом работы, в первую очередь, подключается переходник RS-232 к USB-разъему компьютера и устанавливается соответствующий драйвер. После установки необходимо перейти в раздел «Диспетчер устройств», где должен появиться установленный драйвер и присвоенный номер порта. На изображении в качестве примера указано название и расположение порта.

Далее устанавливается и запускается программа Lexx. В интерфейсе программы необходимо выбрать Файл/Настройки. В открывшемся окне следует выбрать Коммуникационный порт, который появился после установки драйвера. Скорость коммуникационного порта выбирается та же, что и указана в настройках теплосчетчика (обычно скорость составляет 9600). Чтобы в дальнейшем запускать вывод данных в автоматическом режиме, рекомендуется установить галочку напротив «Принимать протоколы автоматически». Далее следует сохранить полученные настройки, нажав клавишу ОК.

В меню самого прибора также следует войти в меню, проверить режим вывода данных (должен быть выбран режим «Модем»), подключить USB-RS232, сохранить настройки.Также следует выбрать временной период для создания отчета. При этом на рабочем столе ПК в правом нижнем углу окна программы Lexx должна отображаться надпись, содержащая название и скорость порта. Также на самом приборе необходимо подтвердить печать отчетной ведомости. После этого должна появиться индикационная полоса, показывающая процесс вывода данных. После окончания процесса передачи данных, который, как правило, занимает несколько минут, в списке приборов должен появиться номер, соответствующий теплосчетчику, а также в правой части окна открытой программы появится сама отчетная ведомость.

Интерфейс программы предоставляет несколько вариантов сохранения и печати данных: значок принтера (мгновенная печать), экспорт в файл RTF (значок синей дискеты), открывающийся в любых текстовых редакторах (Microsoft Word и пр.).

Любой выбранный способ передачи данных занимает в дальнейшем, как правило, не более 2-3-х минут.
