Rgb лента что это

Что такое светодиодная RGB-лента, чем отличается от обычной и как ее подключить?

Разновидности лент и светодиодов

Автор 24infomail На чтение 5 мин Просмотров 1к. Опубликовано 6 апреля, 2019

Светодиодная RGB-лента – универсальный элемент декора, пользующийся большой популярностью. Правильно выставленный свет сможет преобразить любое помещение. Вдобавок к этому стоит учесть снизившуюся цену на ленту и возможность её покупки почти в любом магазине цифровой техники.

RGB-лента горит разными цветами

Характеристики светодиодных RGB-лент

Напряжение. Самый важный пункт, от которого зависит, будет ли работать лента в тех или иных условиях. По этому параметру существует 3 основных вида лент: 12V, 24V и 220V. Первый – самый распространенный вариант, именно он рассматривается в этой статье. Другие два – более профессиональные и узконаправленные варианты.

Неправильный расчёт напряжения может привести к возгоранию. Перед покупкой светодиодной RGB-ленты необходимо верно рассчитать все параметры.

Яркость диодов. Наиболее распространены 2 вида – яркостью около 5 Лм и 15 Лм.
Количество светодиодов на метр. Здесь все просто: чем их больше – тем ярче. Но это не всегда хорошо: нужно учитывать возрастающее энергопотребление и тепловыделение, в противном случае лента быстро выйдет из строя. Есть варианты на 30, 60 и 120 светодиодов на метр. Можно найти модели с двойным рядом, соответственно у них вдвое больше элементов.
Защита от влаги. Эта функция понадобится, если необходимо разместить ленту во влажной среде (ванной комнате, бане и т.п.). У таких моделей могут быть проблемы с перегревом.

Главное отличие и преимущество этого вида ленты заключается в том, что каждый кристалл имеет в себе красный, зеленый и синий диод. У обычных лент он обладает одним цветом. Поэтому RGB-лента может гореть любыми желаемыми цветами.

Многие люди не знают, чем отличается обычная светодиодная от RGB-ленты. При этом разница в цене у моделей одинаковой длины может отличаться в 2 раза.

Еще одним важным отличием и достоинством такого варианта стала возможность более гибкой настройки необходимого освещения. Так можно создать необходимую обстановку и сэкономить энергию, ведь RGB-ленты управляются пультом с возможностью регулировки не только цвета, но и яркости освещения.

RGB-лента и принцип её действия

Принцип работы

Понять, как работает RGB светодиод, сможет даже ребенок, который постиг азы смешивания красок на уроках рисования. При смешивании красного, зеленого и голубого цвета можно получить все остальные цвета и оттенки. Светодиод может гореть всеми тремя цветами и смешивать их, благодаря чему получается нужный цвет.

Основные типы светодиодных RGB-лент

Водонепроницаемые. Ими нередко украшают фасады зданий и вывески, устанавливают внутри аквариумов, в ванных комнатах.
Со светодиодами формата 3528. Это маленькие диоды, на ленте их помещается больше, но они не очень яркие.
Со светодиодами формата 5050. Более крупные диоды. На ленте их меньше, но они намного ярче.
RGBW-ленты. Обладают дополнительным элементом, отвечающим только за белый цвет, что позволяет добиться более натурального освещения.
Ленты с функцией Pixel Light. Имеется возможность задать определенную программу отдельно каждому элементу. Для домашнего использования такие изделия используются редко.

Область применения

Применять светодиодные RGB-ленты можно где угодно: в жилых и общественных помещениях, в интерьере и в экстерьере. В основном они используются для декора. Для практического применения с целью осветить какую-либо область – подходит обычный белый свет. Следовательно, применять для этого RGB – нецелесообразно.

Подключение RGB-ленты

Подключаются ленты достаточно просто. Есть 4 контакта: три отвечают за каждый цвет, а четвертый – за питание. У RGBW предусмотрен еще один – для белого цвета.

Подключение RGB-ленты к контроллеру

для соединения лент в одну;
для подключения к блоку питания;
для подключения к сети 220V;
для разных светодиодов (3528, 5050 и т.д.).

Подключение многоцветной светодиодной ленты

Коннекторы недорогие и просты в монтаже, но довольно быстро окисляются, особенно при высокой влажности.

Контроллер и усилитель для RGB-ленты

Многоцветная лента теряет практически весь свой смысл, если она не управляется при помощи контроллера. Это небольшое устройство, которое подключается к ленте и позволяет пользователю настраивать режим ее работы. Можно задать яркость, скорость, цвета, режимы переливания, свечения.

Учитывая яркость RGB-ленты, она будет выдавать максимальные значения только тогда, когда задействованы все три диода, что бывает редко. Но всё же чтобы не прогадать, лучше брать модели блока питания и контроллера с запасом по мощности.

Контроллеры отличаются по типу управления. Оно может производиться непосредственно с самого устройства или с пульта при помощи радиосигнала. Более продвинутые версии подключаются к сети Wi-Fi, что даст возможность управления со смартфона или компьютера.

Усилители – это дополнение, позволяющее раскрыть потенциал RGB. Они используются для разных целей. Некоторые модели усиливают сигнал пульта для управления освещением на большом расстоянии.

Другие используются для увеличения мощности сигнала, подающегося контроллером на ленту большой длины (т.е. при соединении нескольких лент, усилитель позволит второй и последующим лентам гореть одинаково ярко).

Имеются также усилители, повторяющие сигнал от контроллера. Они используются в больших лентах на определенном расстоянии друг от друга. С помощью усилителей осуществляется более точное управление большими проектами на основе RGB-лент.

Как установить и подключить RGB-ленту, выбрать блок питания и контроллер рассказывается в этом видео:

Ленты RGB с многоцветными светодиодами – отличный способ придания уникального вида любому интерьеру или экстерьеру. Установить такое освещение не сложно, так как основа у ленты – самоклеющаяся. Рекомендуется клеить ленту на теплопроводную поверхность (не на обои или гипсокартон), в идеале – на алюминиевый профиль.

Если увлекаетесь инвестициями, то рекомендую отличную статью про подсчёт комиссий и расходов на брокерских счетах.

RGB-лента в геймерскую комнату: зачем это нужно

Есть множество вариантов украсить свою комнату: коллекционные фигурки, декоративные и живые растения, картины, плакаты и много чего еще. Но самым распространенным решением является RGB-подсветка. Сегодня мы рассмотрим варианты установки RGB-ленты, ее виды и насладимся уймой наикрасивейших решений.

Почему именно RGB

Как уже было сказано, самым излюбленным украшением геймеров является RGB-подсветка. Она везде: системные блоки, мониторы, клавиатуры, мышки, наушники, существуют даже коврики с подсветкой. Но почему же это так популярно в наши дни?

На самом деле какой-то определенной причины этому нет. Весь RGB-движ начал развиваться еще в 90-х, когда люди научились производить синие LED-светодиоды. Теперь они могли контролировать абсолютно все цвета, поскольку основной спектр состоит как раз таки из «R» — RED (красный), «G» — GREEN (зеленый) и «B» — BLUE (синий).

Благодаря укрощению синего цвета японские изобретатели Исаму Акасаки, Судзи Накамура и Хироси Амано получили Нобелевскую премию по физике.

Раз освоен RGB-спектр, почему бы его не использовать во всем? На вопрос производителям: «А зачем везде использовать подсветку?», они отвечают просто: «RGB продается».

RGB — хорошо или плохо

RGB-лента может как дополнить ваше рабочее место и придать ему эффектности, так и напрочь все испортить. Многие покупают себе вещи с RGB ради RGB, но это в корне неправильно. Подсветка должна добавлять уникальности столу, дополнять общий вид, создавать атмосферу, но никак не калечить глаза.

Неправильные варианты использования RGB-подсветки:

Вместо RGB-подсветки можно использовать естественные источники света и лампы накаливания — это придает месту более строгий и спокойный вид:

RGB-ленту можно использовать, чтобы подчеркнуть определенное место на столе или рядом с ним:

Если вам очень нравится RGB-подсветка и когда все светится, то не нужно использовать все цвета радуги: достаточно выбрать один-два главных и использовать их. Также не стоит использовать слишком вырвиглазные цвета, например красный, розовый, салатовый, желтый. Если же эти цвета запали вам в душу, то применяйте их более мягкие вариации.

Конечно, все это вкусовщина и никто не заставляет вас придерживаться мнения автора. Самое главное в рабочем месте — чтобы оно нравилось обладателю.

Варианты расположения ленты

RGB-ленту можно установить куда угодно. Возможности монтажа ограничены только вашей фантазией и криворукостью. Конкретных советов для места установки нет, это придется выбирать вам самим. Но вот несколько самых популярных вариантов:

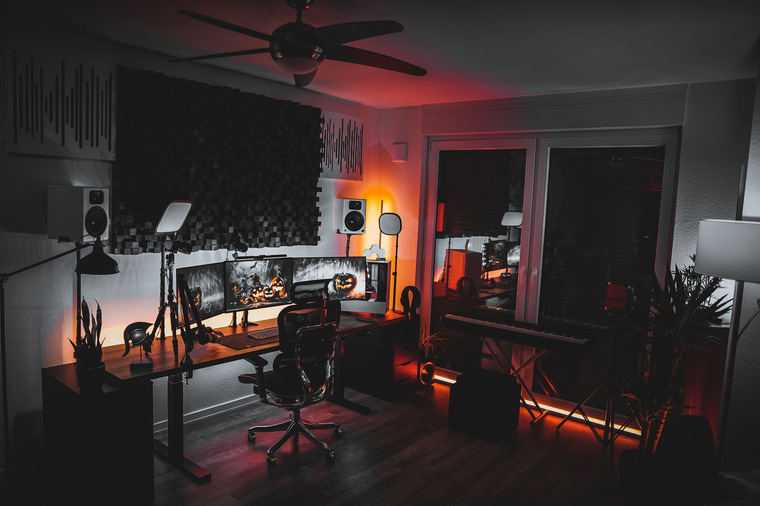

Одно из самых «народных» решений — по периметру столешницы:

Не менее известным решением является лента позади монитора/телевизора:

При должной сноровке и дополнительных тратах на профили для подсветки можно установить ленту на стену:

Если у вас на рабочем месте есть полки, то можно подсветить и их:

Истинные любители RGB-ленты установят ее даже под потолком:

Если ваше рабочее место — кухня, здесь тоже можно придумать что-нибудь интересное:

Не стоит бояться экспериментировать, всегда можно совмещать различные варианты, придумывать что-то свое. Все познается в сравнении.

Альтернативы RGB-ленте

Если сама концепция ленты вас не устраивает и кажется слишком скучной, то есть очень достойные альтернативы.

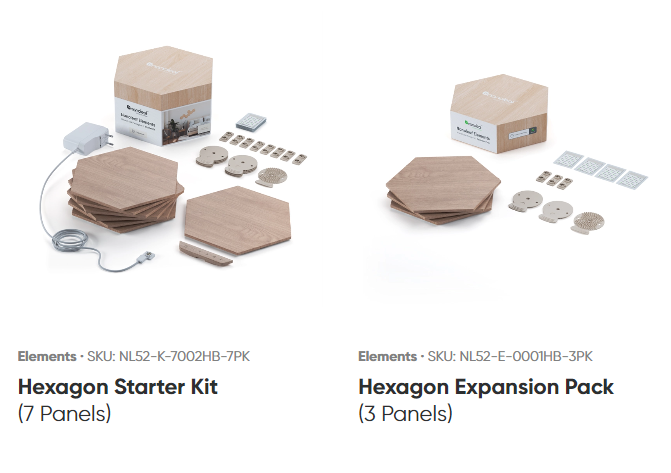

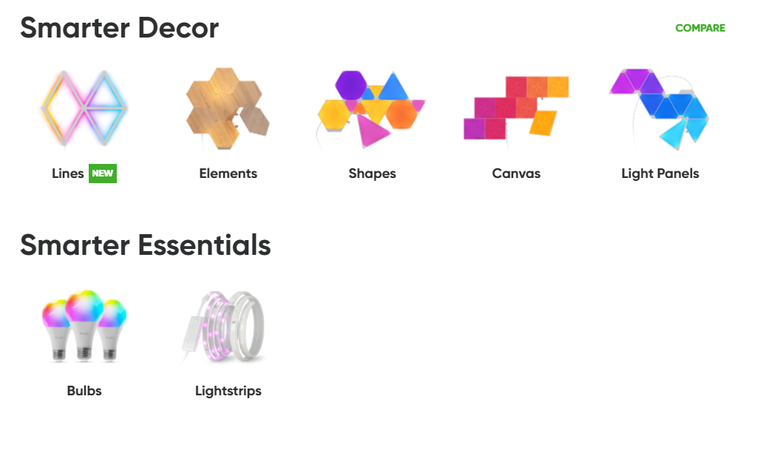

Первые и, наверное, самые популярные — панели Nanoleaf. В ассортименте компании помимо A-RGB ленты и умных лампочек, которые, кстати, появились относительно недавно, также есть панели в виде треугольников, шестиугольников и квадратов.

Отдать за такую красоту придется немалые деньги: 60$ за комплект из трех панелей и 200$ за девять. Также, если не хотите клеить панели на стену, то дополнительно придется попрощаться с 25$, которые пойдут на набор крепежа.

В случае с шестиугольниками, кроме стандартной версии с матовым покрытием есть более дорогая, сделанная под дерево.

Совсем недавно Nanoleaf выпустили «Линии» (не бейте, они так и называются). Новый продукт за ту же цену выглядит скучнее предшественников, хоть и не отличается по функционалу, но, как говорится, почему бы и нет.

Если у вас есть система умного дома, то тут вы, скорее всего, разочаруетесь, поскольку Nanoleaf поддерживают только Гугл Ассистента и Алексу от Амазона. С компьютером можно синхронизировать подсветку через Razer Chroma. Помимо всего прочего, на смартфон можно установить фирменное приложение и управлять подсветкой с его помощью.

Не менее известной альтернативой является Cololight. Ассортимент здесь намного меньше, нежели чем у Nanoleaf: шестиугольники и A-RGB лента.

Концепция похожая, но все же немного иная: в отличие от Nanoleaf, которые кроме как на стену никуда не установишь, Cololight позиционируют свой продукт как настольный светильник. На стену их повесить, конечно, можно, но для этого придется (ни за что не догадаетесь) купить набор крепежа, за который придется отдать, ни много ни мало, 12$.

Режимов подсветки у Cololight не так много, как у Nanoleaf, но и стоят они намного дешевле — 90$ за шесть панелей. Тем не менее, все равно каждый сможет найти себе режим по душе, а если такого не произойдет, то можно сделать кастомный.

С системой умного дома для России опять облом: Cololight не поддерживают Алису, но если вашим домом заправляет Гугл Ассистент или Алекса, то радости не будет предела. С компьютером законнектить тоже не получится, зато, как и Nanoleaf, Cololight могут визуализировать музыку.

Также можно поискать различные альтернативы на Алиэкспрессе. Там есть абсолютно все: начиная с умных лампочек, заканчивая RGB-палками на стойках и системами подсветки.

Итог

Так зачем же вообще RGB на рабочем месте? Подсветка поможет подчеркнуть индивидуальность и придать изюминку столу. Использовать подсветку стоит с головой, а не пихать RGB куда только возможно ради RGB. В следующей статье на конкретном примере разберем установку RGB-ленты и ее настройку, а пока еще раз насладимся небольшой подборкой очень стильных и красивых рабочих мест.

Подключение RGB ленты и варианты её использования

Светодиодные ленты давно применяются для местной подсветки и в качестве основного освещения. Но кроме монохромных (одноцветных) разных цветов есть управляемые ленты RGB (Blue, Green, Red), способные менять свой цвет. Одним из производителей таких устройств является компания Apeyron.

RGB технология

В самой схеме и работе многоцветной полоски есть ряд особенностей.

Отличия от обычной ленты

Как и обычная, RGB лента представляет собой печатную плату в виде узкой полосы, вдоль которой нанесены токопроводящие полоски. В отличие от стандартной, на ленте RGB таких полосок не 2, а 4 или 5 – общих и по одному для каждого цвета.

На плате методом SMM (Surface Mounted Mevice – прибор, монтируемый на поверхность) установлены резисторы и светодиоды, которые меняются в зависимости от типа ленты:

Монохромная. Могут быть любого размера и необходимого цвета.
RGB. В ней используются светодиоды SMD 5050. Этот диод состоит из трех светодиодов в одном корпусе. В монохромной ленте они одного цвета, в многоцветной – разного (красного, зеленого и синего). Такое сочетание позволяет менять цвет устройства или делать его белым. Черный цвет обеспечивает отсутствие света.
RGBW. Кроме цветных диодов, в ленте устанавливаются белые. Это дает дополнительные возможности по управлению яркостью и цветом света.

Кроме устройств, в которых управление всеми светодиодами одного цвета производится одновременно, есть приборы с чипованными диодами. В них находится микросхема, позволяющая управлять каждым светодиодом по отдельности. Это дает возможность реализовать эффекты типа «бегущие огни» или «звездный дождь».

Плата RGB ленты

Преимущества и способы применения

Преимуществом таких светодиодных устройств является возможность изменения цвета освещения, как вручную, так и по заранее заданной программе, а также организация разнообразных световых эффектов – переливов цвета, мерцания или, при подключении контроллера к компьютеру или музыкальному центру, светомузыки.

Такие устройства применяются в самых разных местах:

в подсветке витрин магазинов;
рекламные надписи;
создание романтической обстановки в комнате;
освещение коридора или спальни – ночью включается синий, а вечером или по сигналу датчика движения – яркий белый свет;
подсветка аквариумов.

Кроме этих вариантов возможно много других. Применение таких устройств ограничено только фантазией дизайнера.

Разноцветные ленты

Выбор ленты

Один из вопросов, на который необходимо дать ответ при организации светодиодного освещения – какую полосу нужно использовать.

Степень освещенности

Прежде всего, нужно решить, в каком качестве будет использоваться светодиодная подсветка:

Декоративное освещение. Основное значение имеет функциональность контроллера.
Зонная подсветка. Это дополнительное освещение в комнате. Мощность его составляет лишь часть необходимой для всей комнаты.
Освещение рабочего места. Узнать требуемую мощность сложно, так как обычно используется вместе с основным освещением. Определяется методом подбора или при помощи онлайн-калькуляторов.
Основное освещение всего помещения. Мощность определяется по площади комнаты и ее назначению – в спальне принимается 2 Вт/м2, в кухне или детской – 3Вт /м2, а в самом ярко освещенном помещении – 3,5–4.

При составлении проекта учитываются потери света в рассеивателе или в потолочном плинтусе. Они достигают 50%. Возможен вариант двух зонной и многозональной подсветки.

Зонная подсветка лентой

Тип светодиода

В многоцветной полосе со светодиодами устанавливаются кристаллы SMD5050 размером 5*5 мм, состоящие из трех диодов и имеющие 6 выводов. В одноцветной ленте они одного цвета, а в полосе RGB – разного (красного, зеленого, синего). Рулон такой ленты длиной 5 метров и мощностью 144 Вт.

Кроме обычных диодов есть чипованные, WS2812B и WS2812S. Внешне они похожи на обычные, но внутри содержат ШИМ-контроллер, позволяющий управлять каждым светодиодом в отдельности. Они реализовывают разнообразные эффекты, типа «бегущие огни» или «звездный дождь». Из подобных устройств можно смонтировать LED-экран. Недостаток заключается в высокой цене и необходимости применения специального контроллера.

Плотность диодов

Яркость и цена светодиодной полосы зависит не только от размера и типа диодов. Не меньшее значение имеет плотность установки кристаллов. В ленте RGB она составляет 30–60 шт/м. Для большей яркости применяется двух, трех или четырехрядная с плотностью 120, 180, 240 шт/м соответственно.

Цвет ленты

Цвет RGB полосы регулируется яркостью светодиодов разного цвета. Если диоды включаются полностью, то лента излучает белый свет. При уменьшении яркости одного или двух цветов меняется общий цвет ленты. Это делается при помощи контроллера.

Контроллер ленты

Светодиодная полоса RGB+WhiteRGBW – это двухрядная led-lenta, в которой один ряд выполнен из цветных, а второй из белых светодиодов. Это дает возможность получения пастельных цветов, а также повышенную яркость при обычном освещении.

Степень защиты IP

По уровню защиты от внешних условий устройства делятся от незащищенных (ip20, ip33) до защищенных частично (ip42, ip44) и герметичных (ip67, ip68).

Питание ленты RGB

Самый распространенный вольтаж этих устройств 12-24V. Встречаются приборы питанием 110 и даже 220V, но они мало распространены.

Выбор блока питания (драйвера) для полосы

БП для светодиодных лент выбирается по суммарной мощности устройств, которые будут к нему подключаться. Например, если соединяется 5 метров мощностью 14,4 Вт/м и 3 метра 7,2 Вт/м, то общая нагрузка составляет 14,4*5+7,2*3=93,6 Вт. Учитывая 20% запас (93,6+0,2х93,6=112,32), мощность блока должна быть не меньше 112.32 Вт.

Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту

Важно! При подключении светодиодных приборов длинными кабелями, для того, чтобы избежать падения напряжения, используются провода большего сечения. Поэтому целесообразно взять вместо одного драйвера несколько и установить их возле места подключения.

Как и полосы, блоки питания производятся dc12-24v, а также 110 В.

Как управлять светом RGB ленты

Для управления яркостью одноцветной полосы нужен диммер, но для того, чтобы использовать все возможности многоцветных устройств, необходим контроллер. Иначе придется регулировать каждый цвет в отдельности, а световые эффекты будут недоступны.

Контроллер RGB ленты

к содержанию ↑

Выбор контроллера для RGB ленты

Подбор устройства управления зависит от трех факторов:

Мощность. Рассчитывается так же, как необходимая мощность БП – по общему количеству подключаемых устройств. Иногда, как при выборе БП, целесообразно приобрести не один мощный RGB-контроллер, а меньшей мощности и RGB-повторитель.
Желаемого набора функций. Видов управляющих устройств очень много, но, например, для подсветки товара в витрине или аквариума не нужен прибор с большим количеством световых эффектов, а для дополнительного освещения комнаты желательны включение по таймеру или светомузыка.
Дистанционное управление. Так же, как и при выборе функций, иногда это необходимо, а в других ситуациях это зря потраченные деньги.

При подборе эти моменты учитываются, чтобы не приобретать слишком дорогой прибор, и при этом его возможности были вполне достаточны.

Виды контроллеров

Контроллеры для управления светодиодными лентами RGB существуют разных типов: от самых простых, кнопочных, до оснащенных микропроцессорами и Wi-Fi.

Обычные устройства могут только выбрать определенный цвет и обеспечить несложные световые эффекты. Используются для подсветки витрин магазинов и других мест.

Более сложные модели можно программировать на изменение цвета и эффектов по таймеру. Они могут иметь разъем под flash-память и реагировать на освещенность в комнате и на улице. Существуют также bluetooth-контроллеры, с соответствующим пультом.

Самые сложные устройства могут подключаться к системе «умный дом».

Большинство полос имеют пульт дистанционного управления. Он бывает:

на кнопках;
инфракрасным;
на радиосигналах;
управление по Bluetooth;
управление по Wi-Fi.

Два последних могут заменить iPhone или мобильный телефон с Андроидом.

Андроид как контроллер RGB ленты

Кроме обычных контроллеров, есть самодельные устройства, работающие на основе микропроцессорной платы Ардуино. Такие самоделки управляют простыми или чиповаными светодиодами, создают световые или цветомузыкальные эффекты. К Arduino-controller также подключаются датчики движения или освещенности.

Режимы работы контроллера RGB

Светодиоды в лентах устанавливаются двух типов:

простые, управление которыми осуществляется изменением питающего напряжения одновременно по всей длине;
чипованные, с цифровым управлением цвета каждого диода в отдельности.

Соответственно, контроллеры работают в двух режимах – аналоговом и цифровом. Это разные типы устройств и они не взаимозаменяемые.

Способы подключения

Есть два варианта подключения ленты RGB:

Соединение пайкой

Для того чтобы припаять кабель к светодиодной полосе, необходимо:

Провод сечением до 0,5 мм2. Более толстый может оторвать контактные площадки.
Паяльник мощностью до 25 Вт. Мощный паяльник перегреет место пайки, и площадка отклеится от основания.
Припой и нейтральный флюс.
Термоусадочная трубка длиной 30 мм.

Внимание! Активный флюс использовать нельзя. Он разрушит провод или контактные полоски, а также приведет к КЗ, после чего ленту придется ремонтировать.

Коннекторы для светодиодной полосы RGB

Современный способ подключения – коннекторы. Это небольшие пластмассовые устройства, внутри которых контактные площадки для присоединения к ленте. Их количество должно соответствовать количеству токопроводящих полосок 2, 4 или 5.

Эти приборы выпускаются для различных вариантов подключения:

с выводами, для подачи питания;
соединительные, предназначенные для подключения двух отрезков полосы;
угловые, для соединения под углом;
в форме «Т» или крестообразные.

И многие другие. С помощью коннекторов можно произвести ремонт устройства своими руками.

Подключение к контроллеру RGB большей длины, чем его номинальная мощность

При управлении светодиодами мощностью, превышающей параметры контроллера, или при подключении устройств, расположенных на большом расстоянии, используется RGB-повторитель.

Сигнал на него поступает от контроллера по тонким кабелям, и устройство управляет свечением рядом расположенных отрезков ленты.

Видео обзор работы комплекта с пультом

�� Пройдите тест и проверьте ваши знания

Устройство и схема подключения светодиодной RGB ленты

Светодиодная лента RGB или RGBW — осветительный прибор, состоящий из нескольких монохромных светодиодов, светящихся белым, красным, зеленым или синим цветами. Свое название она получила благодаря трем последним цветам — были взяты первые буквы их английского перевода (Red, Green, Blue — красный, зеленый и синий соответственно).

При ее прямом подключении к источнику постоянного тока с напряжением 12/24 В невозможно реализовать цветовые эффекты, ради которых такая лента и создавалась. Чтобы обеспечить разнообразие цветов и яркости, между источником питания и платой устанавливают специальный контроллер с приемником для управления пультом дистанционного управления (ПДУ). Этот приемник задает различные программы, по которым функционирует светодиодная лента RGB.

RGB используется для создания цветовых эффектов

RGB-технология

Многоцветная лента была изобретена в ходе многочисленных научных работ, в рамках которых ученые пытались сформировать белое свечение светодиодов. Изначально для его получения использовались люминофорные диоды синего цвета со специальным белым покрытием. Позже в этих целях начали использовать ленту с тремя светодиодами — красным, зеленым и синим. Все три устанавливаются в одной ячейке, а испускаемый свет воспринимается человеком как белый — это и есть RGBW-технология.

Изменяя яркость того или иного светодиода, вы можете получать другие цвета и их оттенки. Число последних превышает несколько сотен тысяч. Это основное преимущество RGB-технологии над люминофорными светодиодными лентами.

Устройство

Конструктивно это гибкая печатная плата, к которой прикреплены светодиоды и резисторы, предназначенные для понижения тока. Выпускается разной ширины — от 5 до 30 мм. Наиболее востребованы LED-ленты с набором из шести выводов, в которых светодиоды собираются внутри единого корпуса.

Светодиоды классифицируются по типоразмерам. Самыми распространенными считаются SMD 5050 с габаритами 5х5 мм. Один погонный метр RGB-ленты может содержать около 30 светодиодов (изделие с двойной плотностью — 60). Мощность и световой поток зависят от числа диодов и их типоразмера.

Устройство светодиодной RGB-ленты

Ленты различаются по степени защищенности (IP00 и т. д.). Чем ниже этот параметр, тем меньше вариантов применения осветительного прибора. К примеру, слабо защищенные приборы эксплуатируются исключительно в сухих помещениях, а изделия в силиконовой оболочке не страшатся даже полного погружения под воду (IP68).

Для размещения ленты на поверхностях с ее тыльной стороны крепится двусторонний скотч. Всегда можно разрезать ее на части, выбрав необходимую длину. Производители приборов самостоятельно отмечают пунктирными линиями места разрезов, там же изображен символ «ножниц». Перерезайте гибкую плату на этих участках, поскольку только здесь установлены контактные площадки для подключения к источнику питания с последующей спайкой или применением коннекторов.

Контроллер для RGB-ленты

Чтобы воспользоваться всеми возможностями RGB-ленты, подключите к схеме контроллеры, выполняющие ряд функций:

управление ПДУ;
изменение яркости LED-диодов;
изменение цвета свечения;
выбор режима — переключение частоты смены цветов и их переливания;
комбинация основных цветов с целью получения новых оттенков.

При выборе RGB-контроллера учитывайте два основных критерия — совместимость с подключаемой лентой и способ управления.

Такой контроллер может управляться:

через сеть Wi-Fi при помощи планшета или смартфона;
пультом ДУ с инфракрасными диодами;
без пульта (переключателем на стене).

Последний вариант актуален, если отсутствует необходимость в частом переключении режимов ленты.

RGB-лента с блоком питания, котроллером и пультом управления

Основной физический параметр, характеризующий RGB-контроллер, — его номинальная мощность. Для ее расчета возьмите формулу Mk = Ml*L*Km, где:

Mk — номинальная мощность контроллера;
L — длина отрезка в метрах;
Ml — мощность ленты в Вт/м;
Km — коэффициент мощности изделия.

Напряжение, необходимое для питания контроллера, должно быть таким же, как и у RGB-ленты.

Усилитель для RGB-ленты

Еще один элемент, используемый при подключении RGB-плат, — усилитель. Если длина ленты превышает пять метров, обойтись без него нельзя.

Изделие оснащено двумя клеммами — Input (входа) и Output (выхода), причем каждая из них имеет те же контактные площадки, что и сама лента — R, G, B и «+». Есть клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).

При достаточной мощности напряжение 12 или 24 В подается от дополнительного блока. Общие концы ленты подключите к клеммам Input на усилителе, после этого подсоедините клемму Output. В конце коннектится управляющий блок через плюсовую и минусовую клеммы VDD и GND. Очень важно соблюдать полярность, иначе диоды не будут светиться.

В итоге алгоритм соединения следующий: блок питания, контроллер, первый отрезок ленты, усилитель, второй отрезок. Управление такой электрической цепью осуществляется с помощью одного ПДУ.

Схема подключения RGB-ленты с усилителем

В случае необходимости применения нескольких лент длиной от пяти метров и более к схеме подключаются вторые усилитель и блок управления. Наличие или отсутствие последнего определяется мощностью свечения. Строго запрещено параллельное соединение источников питания — только при помощи диодного моста.

Усилитель — громоздкий электротехнический элемент, поэтому не всегда хватает места для его удобного размещения. В случае необходимости его можно заменить на микромодель уменьшенной мощности (убедитесь, что ее достаточно для функционирования ленты).

Важно! Если мощность основного усилителя немного ниже требуемой для светодиодной ленты, докупите к комплекту микроусилитель и последовательно подключите к имеющемуся.

Блок питания

Светодиодные RGB-ленты функционируют от источников питания напряжением 12 или 24 В. При выборе блока управления обратите внимание на несколько важных физических условий:

напряжение и мощность блока должны соответствовать заявленным требованиям для RGB;
в зависимости от места монтажа прибор должен характеризоваться той или иной степенью влагозащищенности.

Важно! Если допустить ошибки при выборе, блок будет сильно перегреваться и спустя короткий промежуток времени выйдет из строя.

Есть несколько разновидностей блоков питания, которые можно найти на рынке:

Блок питания для светодиодной ленты

с алюминиевым корпусом, высокой герметичностью и защитой от проникновения влаги, но высокой стоимостью;
мини-изделие в пластиковом корпусе, частично защищенном от влаги, по более низкой стоимости;
открытый блок, расположенный в перфорированном корпусе, характеризуется наибольшими габаритами и высокой мощностью, нуждается в дополнительных средствах защиты от влаги;
сетевой блок — средняя мощность.

Ознакомьтесь с инструкцией, которая прилагалась к RGB-ленте. Там указана мощность для одного погонного метра. Умножьте эту величину на длину гибкой платы, затем полученное значение увеличьте на 30 % (всегда должен быть запас мощности). В итоге узнаете мощность блока питания, необходимого для выбранной LED-ленты.

Пошаговая инструкция по монтажу

При самостоятельном подключении цветной RGB-ленты требуется четкое соблюдение алгоритма:

Поиск места установки и подготовка поверхности. Для начала определитесь с местом установки, а затем выровняйте поверхность, к которой будет крепиться светодиодная лента. Ею может быть потолок, дверь и т. д. Обязательно обезжирьте ее с помощью любого растворителя, иначе двусторонний скотч спустя короткий промежуток времени отойдет. При креплении к металлическим поверхностям требуется дополнительная электрическая изоляция.
Большинство светодиодных RGB-лент самоклеющиеся — снимите с тыльной стороны защитную пленку и аккуратно прижмите изделие к поверхности выбранного места. При выполнении изгибов их радиус должен быть не более 20 мм, в противном случае могут возникнуть неполадки. Разрезайте ленту в строго обозначенных местах. При соединении разных частей пользуйтесь специальными коннекторами или паяльником (подробнее об этом рассказано в отдельной статье).
Подключение электрической цепи. Выберите схему соединения светодиодной ленты из предложенных выше. Объедините изделие с контроллером, усилителем и блоком питания. Последний включите в сеть при помощи электрической вилки. Черный провод блока соедините с клеммой V- на усилителе, красный — V+. Провода светодиодной ленты объедините с контактными площадками контроллера в соответствии с их цветом и обозначением: красный — R, зеленый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
Подсветка работает от сети 220 В. Проверьте ее работоспособность при помощи пульта ДУ.

Правильные подключение и эксплуатация светодиодной RGB-ленты позволят создать неповторимую атмосферу дома, украсить офисные или жилые помещения, уличную беседку. Наличие тех или иных электротехнических изделий в выбранных схемах зависит от длины платы, количества и типоразмера используемых LED-диодов.
