Когда выполняют контроль целостности жил кабеля

Проведение периодических проверок, измерений и испытаний силовых кабельных линий

Проведение периодических проверок, измерений и испытаний силовых кабельных линий, находящихся в эксплуатации.

Нормы испытаний силовых кабельных линий, находящихся в эксплуатации.

Профилактические испытания силовых кабельных линий проводят при капитальном (К), текущем (Т) ремонтах и в межремонтный период (М).

К, Т, М — проводятся в сроки, устанавливаемые системой ППР, но не реже: К — 1 раза в 6 лет, Т или М — 1 раза в 3 года, за исключением случаев неудовлетворительных результатов испытаний и измерений, предусмотренные п.п. испытание повышенным выпрямленным напряжением, измерение сопротивления изоляции и измерение блуждающих токов (ниже). Объем профилактических испытаний, предусмотренный ПЭЭП, включает следующие работы.

1. Определение целостности жил и фазировки.
2. Испытание повышенным выпрямленным напряжением.
3. Измерение сопротивления изоляции.
4. Контроль осушения вертикальных участков.
5. Определение сопротивлений заземлений.
6. Измерение токораспределения по одножильным кабелям.
7. Измерение блуждающих токов.
8. Определение химической коррозии.
9. Измерение нагрузки.
10. Измерение температуры кабелей.
11. Проверка срабатывания защиты линии до 1000 В с заземленной нейтралью.

Определение целостности жил и фазировки.

Производится при К и Т после окончания монтажа, перемонтажа муфт или отсоединения жил кабеля.

Все жилы должны быть целыми и сфазированными.

О порядке определения целостности жил и фазировки следует руководствоваться указаниями выше.

Испытание повышенным выпрямленным напряжением:

а) кабелей напряжением выше 1000 В (кроме резиновых кабелей 3-10 кВ)

Производится при капитальном и текущем ремонте. Групповые кабели на подстанциях могут испытываться без отсоединения от шин. Испытание повышенным напряжением выпрямленного тока кабелей, расположенных в пределах одного распределительного устройства или здания, рекомендуется производить не более 1 раза в год.

Значения испытательных напряжений выпрямленного тока представлены в табл. 13.

О порядке проведения испытаний повышенным напряжением выпрямленного тока следует руководствоваться указаниями выше.

Таблица 13. Испытательное напряжение выпрямленного тока

Линии с рабочим напряжением, кВ	Вид испытаний и испытательное напряжение, кВ		Продолжительность испытания каждой фазы, мин
	К	Т,М
2-10	6·Uном	(5÷6)·Uном	5
20-35	5·Uном	(4÷5)·Uном	5
110	250	250	15
220	400	400	15

б) кабелей 3-10 кВ с резиновой изоляцией (например, марок КШВГ, ЭВТ) Производится при К испытательным напряжением 2·Uном в течение 5 мин.

Измерение сопротивления изоляции.

Проверяется мегомметром на напряжение 2500 В в течение 1 мин. Сопротивление изоляции должно быть не ниже 0,5 МОм.

О порядке проведения испытаний повышенным напряжением выпрямленного тока следует руководствоваться указаниями выше.

1. кабелей 3-10 кВ с резиновой изоляцией.
   Производится при Т и М, а также после мелких ремонтов, не связанных с перемонтажом кабеля, перед наступлением сезона (в сезонных установках) и не реже 1 раза в год в стационарных установках
2. кабелей напряжением до 1000 В
   Производится при капитальном ремонте.

Контроль осушения вертикальных участков.

Производится при М на кабелях напряжением 20-30 кВ путем измерения и сопоставления температур нагрева оболочки в разных точках вертикального участка. Разность нагрева отдельных точек должна быть в пределах 2-3 °С.

Контроль осушения можно производить также путем снятия кривых tgδ=f(U) на вертикальных участках. По значениям тангенса угла диэлектрических потерь можно судить о надежности изоляции по отношению к тепловому пробою, общем старении, увлажнен ности и обедненности изоляции пропиточной массой. Зависимость tgδ от напряжения представлена на рис. 3. При увеличении напряжения до некоторого значения Uп нaчинается ионизация имеющихся в изоляции газовых или жидкостных включений, при этом tgδ начинает резко возрастать за счет дополнительных потерь, вызванных ионизацией. Очевидно, что напряжение Uп при обеднении изоляции будет уменьшаться, tgδ и потери соответственно увеличиваться. Зависимость tgδ=f(U) также будет изменяться.

О порядке проведения измерения tgб следует руководствоваться рекомендованными указаниями.

Рис. 8. Зависимость тангенса угла диэлектрических потерь от напряжения

Определение сопротивлений заземлений.

Производится при К у металлических концевых заделок на линиях всех напряжений, кроме линий до 1000 В с заземленной нейтралью, а на линиях напряжением 110220 кВ также у металлических конструкций кабельных колодцев и подпиточных пунктов.

О порядке проведения измерения сопротивлений заземлений, а также требованиями предъявляемыми к заземлителям, следует руководствоваться указаниями.

Измерение токораспределения по одножильным кабелям.

Производится при капитальном ремонте.

Неравномерность распределения токов на кабелях должна быть не более 10% (особенно если это приводит к перегрузке отдельных фаз).

• Следующая страница
• Предыдущая страница
• Содержание

Проверка целостности и идентификация жил кабельных линий

Проверка целостности и идентификация жил кабельных линий, хотя она напрямую и не связана с трассировкой, можно отнести к родственным операциям — все эти работы выполняются чаще всего при монтаже или ремонте кабельных линий. Да и приборы используются похожие.

Проще всего проверить целостность и идентифицировать жилы кабеля с помощью (мегаомметра). Достаточно образовать посредством искомой жилы и дополнительного проводника (еще одной жилы, экрана или внешнего провода) замкнутую цепь и, поочередно замеряя сопротивление всех жил кабеля, найти нужную, чтобы убедиться, что ее сопротивление отвечает ожиданиям.

Однако то же самое удобнее делать с помощью «прозвонки» — омметра, который выдает световой и/или звуковой сигнал при подключении к линии с сопротивлением ниже определенного. «Прозвонка» — один из самых популярных приборов у телефонистов, электриков и инженеров по обслуживанию любого электронного оборудования.

Производимая сегодня широкая гамма таких омметров отличается конструктивным исполнением, набором функций, степенью защиты от внешних токов и напряжений и т. п. К числу наиболее полезных дополнительных возможностей можно отнести следующие:

• встроенный генератор тональных сигналов (для трассировки);
• качественный омметр и/или измеритель емкости (индикация сопротивления и/или емкости тональным сигналом для оценки параметров абонентского шлейфа);
• инверсный обычный, прямой и инверсный триггерный входы (для фиксации размыканий и кратковременных замыканий и размыканий шлейфов охранно-пожарных сигнализаций при срабатывании датчиков во время их проверки);
• зажимы «крокодил» и модульный соединитель для подключения сигнала, встроенный адаптер (для выбора нужных контактов модульного разъема);
• схема питания разговорного тракта (для организации переговоров с помощью двух тестовых трубок);
• индикатор полярности напряжения в абонентском шлейфе;
• индикатор типа подключенного к линии оборудования локальной сети (сетевая карта, порт концентратора или коммутатора).

Современная «прозвонка» становится неизменным спутником перечисленных выше категорий специалистов, a разнообразие исполнений дает возможность подобрать прибор со всеми необходимыми для выполнения работ функциями.

Проще всего идентифицировать жилы кабелей с помощью цветовой маркировки изоляции. Однако такой способ не гарантирует от ошибок (особенно в случае применения российского кабеля ТПП или отсутствия у монтажника достаточного опыта). Чтобы надежно идентифицировать все жилы (например, при сращивании двух отрезков), сигнал нужно подать поочередно на каждую из них на одной стороне и найти пару с таким сигналом на другой. Если речь идет о кабеле с витыми парами, то их следует идентифицировать аналогичным образом (конечно, если они разобраны правильно, без нарушения повива).

Для упрощения именно этой работы большинство «прозвонок» совмещается с генератором тональных сигналов, что при наличии приемника с датчиком-антенной (пробника) позволяет быстро обнаружить на удаленном конце кабеля жилу, к которой на ближнем конце подключен генератор. Двух названных приборов уже достаточно для последовательной идентификации жил многожильного кабеля двумя монтажниками. Один из них на ближнем конце должен подключать генератор поочередно ко всем жилам, а другой на дальнем конце — искать нужную жилу с помощью пробника. Причем первому необходимо иметь возможность фиксировать факт идентификации жилы со стороны второго, после чего сигнал можно подавать на другую жилу.

Для организации такого взаимодействия используются специальные возможности пары генератор-пробник, проводной разговорный тракт или радиосвязь. Если генератор индицирует замыкание цепи, на которую подан сигнал (т. е. работает и как «прозвонка»), то для сигнализации о завершении идентификации жилы цепь достаточно замкнуть металлическим щупом пробника. После получения звукового сигнала монтажник отключает генератор (сигнал на дальней стороне исчезает) и затем подключает его к очередной жиле. Появление слабого сигнала означает, что он подан на следующую жилу, и можно приступить к ее поиску пробником по максимуму значения.

Более широкие возможности предоставляет голосовая связь между монтажниками. Проводной разговорный тракт организуется за счет использования замкнутой цепи, в которую последовательно включаются батарея питания и две микротелефонные гарнитуры или тестовые телефонные трубки.

Некоторые генераторы и пробники имеют встроенные средства для ведения переговоров между монтажниками. Замкнутая цепь разговорного тракта может быть организована, например, по паре жил кабеля или с использованием его экранной оболочки и искомой жилы.

Высокую производительность, наряду с возможностью выполнения работы одним монтажником, обеспечивают специализированные приборы для одновременной идентификации большого количества пар кабеля. Их работа организуется в соответствии с различными принципами, но всегда прибор состоит из удаленного блока (маркера) и считывающего устройства (индикатора). Для обозначения номера пар в маркере могут применяться взвешенные добавочные сопротивления, разночастотные тональные сигналы (например, DTMF), цифровые кодовые последовательности, а также голосовые идентификаторы (речевое сообщение, содержащее номер жилы). В последнем случае в качестве индикатора выступает микротелефонная гарнитура.

На одном из концов кабельной линии несколько жил одновременно подключается к выходам маркера, а на другом — поочередно к индикатору. Если жила связана с маркером, то на дисплее индикатора отображается ее номер. Число идентифицируемых жил за одно подключение маркера зависит от числа выходов маркера и возможности одновременного использования нескольких маркеров (от четырех до 50). Наиболее удобны те модели, где предусмотрена возможность совместной работы с пробником для трассировки линии и быстрого поиска жил, к которым подключен маркер. Это особенно важно в тех случаях, когда работа ведется с телефонными кабелями большой емкости.

В заключение стоит упомянуть и о некоторых малоизвестных, но очень удобных приборах. Прежде всего отметим систему для дистанционного манипулирования удаленным окончанием кабельной линии в процессе проведения измерений. Она состоит из двух блоков, один из них (блок переключения) устанавливается на дальнем конце линии и выполняет команды другого (блока управления). С ее помощью, например, выехавший к абоненту линейный монтер может дистанционно подключать измерительное оборудование к рабочему абонентскому шлейфу на стороне АТС. Причем подключение будет осуществляться только на время измерения, а перебои в сервисе окажутся минимальными.

Еще одна группа устройств — автоматизированные системы верификации абонентских кабельных линий. Это оборудование представляет собой управляемую компьютером систему. Выходы системы подключаются посредством специальных многопарных групповых соединителей к плинтам кросса в распределительных шкафах. На каждом из них поочередно осуществляется занятие линии с набором номера, где установлен станционный комплект АОН. Он фиксирует номер абонента, который осуществил вызов, и передает его в систему. В ходе последовательного опроса система формирует базу данных, где хранится информация о том, какие абоненты обслуживаются указанными парами кабеля конкретного распределительного шкафа. Последовательное подключение системы ко всем кроссам обеспечит полную верификацию базы данных по абонентским кабельным линиям. На какие только ухищрения не приходится идти с единственной целью — устранить результаты разгильдяйства нерадивых сотрудников.

1.8.40. Силовые кабельные линии

Силовые кабельные линии напряжением до 1 кВ испытываются по пп. 1, 2, 7, 13,
напряжением выше 1 кВ и до 35 кВ — по пп. 1 — 3, 6, 7, 11, 13, напряжением 110 кВ и выше — в
полном объеме, предусмотренном настоящим параграфом.

1. Проверка целостности и фазировки жил кабеля. Проверяются целостность и
совпадение обозначений фаз подключаемых жил кабеля.

2. Измерение сопротивления изоляции. Производится мегаомметром на напряжение 2,5
кВ. Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм.
Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение
следует производить до и после испытания кабеля повышенным напряжением.

3. Испытание повышенным напряжением выпрямленного тока.

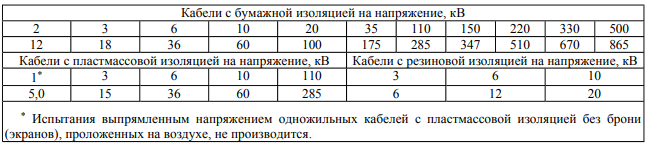

Испытательное напряжение принимается в соответствии с табл. 1.8.39.
Для кабелей на напряжение до 35 кВ с бумажной и пластмассовой изоляцией
длительность приложения полного испытательного напряжения составляет 10 мин.
Для кабелей с резиновой изоляцией на напряжение 3 — 10 кВ длительность приложения
полного испытательного напряжения составляет 5 мин. Кабели с резиновой изоляцией на
напряжение до 1 кВ испытаниям повышенным напряжением не подвергаются.
Для кабелей на напряжение 110 — 500 кВ длительность приложения полного
испытательного напряжения составляет 15 мин.

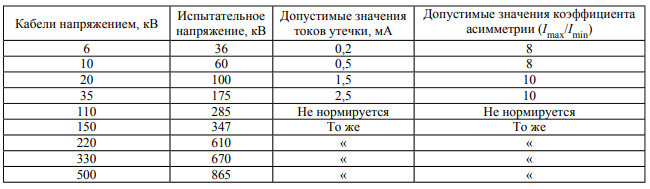

Допустимые токи утечки в зависимости от испытательного напряжения и допустимые
значения коэффициента асимметрии при измерении тока утечки приведены в табл. 1.8.40.
Абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При
проведении испытания ток утечки должен уменьшаться. Если не происходит уменьшения
значения тока утечки, а также при его увеличении или нестабильности тока испытание
производить до выявления дефекта, но не более чем 15 мин.
При смешанной прокладке кабелей в качестве испытательного напряжения для всей
кабельной линии принимать наименьшее из испытательных напряжений по табл. 1.8.39.

к оглавлению ↑ 4. Испытание напряжением переменного тока частоты 50 Гц.
Такое испытание допускается для кабельных линий на напряжение 110 — 500 кВ взамен
испытания выпрямленным напряжением.
Испытание производится напряжением (1,00 — 1,73)U_ном.

Допускается производить испытания путем включения кабельной линии на номинальное
напряжение U_ном. Длительность испытания — согласно указаниям завода-изготовителя.

5. Определение активного сопротивления жил.
Производится для линий 20 кВ и выше. Активное сопротивление жил кабельной линии
постоянному току, приведенное к 1 мм 2 сечения, 1 м длины и температуре +20 °С, должно
быть не более 0,0179 Ом для медной жилы и не более 0,0294 Ом для алюминиевой жилы.
Измеренное сопротивление (приведенное к удельному значению) может отличаться от
указанных значений не более, чем на 5 %.

6. Определение электрической рабочей ёмкости жил.
Производится для линий 20 кВ и выше. Измеренная ёмкость не должна отличаться от
результатов заводских испытаний более чем на 5 %.

7. Проверка защиты от блуждающих токов.
Производится проверка действия установленных катодных защит.

8. Испытание на наличие нерастворенного воздуха (пропиточное испытание).
Производится для маслонаполненных кабельных линий 110 — 500 кВ. Содержание
нерастворенного воздуха в масле должно быть не более 0,1 %.

9. Испытание подпитывающих агрегатов и автоматического подогрева концевых
муфт.
Производится для маслонаполненных кабельных линий 110 — 500 кВ.

10. Проверка антикоррозийных защит.
При приемке линий в эксплуатацию и в процессе эксплуатации проверяется работа
антикоррозионных защит для:

• кабелей с металлической оболочкой, проложенных в грунтах со средней и низкой
  коррозионной активностью (удельное сопротивление грунта выше 20 Ом/м), при
  среднесуточной плотности тока утечки в землю выше 0,15 мА/дм2;
• кабелей с металлической оболочкой, проложенных в грунтах с высокой коррозионной
  активностью (удельное сопротивление грунта менее 20 Ом/м) при любой среднесуточной
  плотности тока в землю;
• кабелей с незащищенной оболочкой и разрушенными броней и защитными покровами;
• стального трубопровода кабелей высокого давления независимо от агрессивности грунта
  и видов изоляционных покрытий.

При проверке измеряются потенциалы и токи в оболочках кабелей и параметры
электрозащиты (ток и напряжение катодной станции, ток дренажа) в соответствии с
руководящими указаниями по электрохимической защите подземных энергетических
сооружений от коррозии.
Оценку коррозионной активности грунтов и естественных вод следует производить в
соответствии с требованиями к оглавлению ↑ ГОСТ 9.602-89.

11. Определение характеристик масла и изоляционной жидкости.
Определение производится для всех элементов маслонаполненных кабельных линий на
напряжение 110-500 кВ и для концевых муфт (вводов в трансформаторы и КРУЭ) кабелей с
пластмассовой изоляцией на напряжение 110 кВ.
Пробы масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС должны
удовлетворять требованиям норм табл. 1.8.41. и 1.8.42.
Если значения электрической прочности и степени дегазации масла МН-4 соответствуют
нормам, а значения tgδ, измеренные по методике к оглавлению ↑ ГОСТ 6581-75, превышают указанные в
табл. 1.8.42, пробу масла дополнительно выдерживают при температуре 100 °С в течение 2 ч,
периодически измеряя tgδ. При уменьшении значения tgδ проба масла выдерживается при
температуре 100 °С до получения установившегося значения, которое принимается за
контрольное значение.

12. Измерение сопротивления заземления.
Производится на линиях всех напряжений для концевых заделок, а на линиях 110 — 500 кВ,
кроме того, для металлических конструкций кабельных колодцев и подпиточных пунктов.

Когда проводится проверка кабельных линий лабораторией?

Испытания кабельных линий проводятся со следующей периодичностью:

• ежегодно — для силовых питающих и распределительных линий с резиновой изоляцией, обслуживающих объекты жизнеобеспечения населенных пунктов и других важных потребителей;
• каждые 3 года — для основных питающих линий 6–35 кВ;
• каждые 5 лет — для резервных линий.
• Внеочередные – при аварийном отключении электрооборудования.

Испытание кабеля повышенным напряжением проводится для оценки соответствия величины сопротивления, коэффициента абсорбции и других параметров изолирующей оболочки установленным нормам. В процессе испытательных мероприятий выявляются дефекты, способные спровоцировать аварию и выход из строя дорогостоящего электрооборудования.

Определяемые характеристики.

• Проверка целостности и фазировки жил кабеля;
• Измерение сопротивления изоляции;
• Испытание повышенным напряжением выпрямленного тока;
• Испытание повышенным напряжением переменного тока частотой 50Гц.
• Измерение распределения тока по одножильным кабелям;

Порядок проведения испытаний и измерений.

• Изучение проектной документации.
• Ознакомление с паспортами проверяемого оборудования.
• Выполнение организационных и технических мероприятий при проведение измерений в действующих электроустановках.
• Проверка работоспособности измерительных приборов в соответствие с инструкциями по эксплуатации.
• Проведение испытаний в объеме требований главы 1.8 ПУЭ.

Методы испытаний.

1. Проверка целости и фазировки жил кабеля.

Определение целости жил и фазировка КЛ производится после окончания монтажа, перемонтажа муфт или отсоединения жил кабеля в процессе эксплуатации.

Определение целости жил кабелей напряжением до 10кВ производится мегаомметром. После включения КЛ под напряжение производится проверка правильности ее фазировки.

Сущность фазировки под напряжением заключается в определении соответствия фазы кабеля, находящейся под напряжением от распределительного устройства с противоположного конца кабеля, предполагаемой одноименной фазе шин распределительного устройства, где производится фазировка. Для фазировки КЛ 6 и 10 кВ под напряжением применяются указатели напряжения 10 кВ в комплекте с добавочным сопротивлением рисунок №1. Целость и совпадение обозначений фаз подключаемых жил кабеля должна соответствовать.

Рис. №1 Фазировка кабельных линий под напряжением.

а – соответствие фаз кабеля и шин; б – разные фазы шин и кабеля в месте присоединения последнего; 1 – указатель напряжения; 2 – трубка сопротивления; 3 – провод; 4 – шина; 5 – концевая заделка; 6 – кабель; 7 – разъем спуска шин.

Измерение сопротивления изоляции.

Измерение сопротивления изоляции высоковольтных кабелей проводят на полностью отключенном кабеле.

Перед проверкой необходимо проверить надёжность заземления кабельных воронок, брони и подключить к переносному заземлению со специальными зажимами (крокодилами). Второй конец кабеля остаётся свободным, жилы должны быть разведены на достаточное расстояние (примерно 150 — 200 мм).

В случае невозможности обеспечить требуемое расстояние между жилами и жил кабеля до заземлённых частей оборудования, на жилы надеваются изолирующие колпаки или накладки.

Перед началом измерений необходимо убедиться, что на испытываемом объекте нет

напряжения, тщательно очистить изоляцию от пыли. Измерения следует производить при устойчивом положении стрелки прибора; для этого нужно быстро, но равномерно, вращать ручку генератора (120 об/мин) в течение 60 сек. Сопротивление изоляции определяется показанием стрелки прибора мегаомметра. Для присоединения мегаомметра к испытываемому аппарату или линии следует применять раздельные провода с большим сопротивлением изоляции (не менее 100 мОм).

Мегаомметром поочерёдно измеряется сопротивление жил, при этом на свободные от измерения жилы устанавливается переносное заземление. Схема для измерения сопротивления изоляции силовых кабельных линий изображена на рисунке №2

Рис. №2 Схема измерения сопротивления изоляции силового кабеля.

Измерение сопротивления изоляции силовых и контрольных кабелей напряжением до 1000В проводят аналогично, при этом измерения производятся между каждыми двумя проводами (между фазами, между фазными жилами и нулем, между фазными жилами и защитным проводником и между нулевым и защитным проводником). При измерении разрешается объединять нулевой рабочий и нулевой защитный проводники. У четырехжильных кабелей измерение сопротивления изоляции нулевого проводника производится относительно заземленных частей электрооборудования.

Перед первыми или повторными измерениями КЛ должна быть разряжена путем соединения всех металлических элементов между собой и землей не менее чем на 2 мин. Сопротивление изоляции кабелей до 1 кВ должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением.

Испытание повышенным напряжением выпрямленного тока.

Испытание изоляции кабельных линий повышенным напряжением выпрямленного тока производится с целью выявления местных сосредоточенных дефектов, которые не обнаруживаются при измерении мегаомметром, путем доведения их в процессе испытания до пробоя. Такое испытание повышенным напряжением выпрямленного тока производится от специальной установки типа: АИД-70, СКАТ-70 и т.п.

Напряжение от установки прикладывается поочередно к каждой фазе кабеля, при заземлении двух других фаз и оболочки кабеля (аналогично проведению измерения изоляции мегаомметром). Схема испытания кабеля повышенным напряжением выпрямленного тока изображена на рисунке №3.

Рис. №3 Испытание кабеля повышенным напряжением выпрямленного тока.

Изоляция одножильных кабелей без металлического экрана (оболочки, брони),

проложенных на воздухе, не испытываются. Изоляция одножильных кабелей с металлическим экраном (оболочкой, броней) испытываются между жилой и экраном. Изоляция многожильных кабелей без металлического экрана (оболочки, брони) испытываются между каждой жилой и остальными жилами, соединенными между собой и землей.

Изоляция многожильных кабелей с общим металлическим экраном (оболочкой, броней) испытывается между каждой жилой и остальными жилами, соединенными между собой и экраном (оболочкой, броней). При всех указанных выше видах испытаний металлические экраны (оболочки, броня) должны быть заземлены. Пластмассовые оболочки (шланги) кабелей, проложенных в земле, испытываются между отсоединенными от земли экранами (оболочками) и землей. Пластмассовые оболочки (шланги) кабелей, проложенных на воздухе не испытываются. Значение испытательного напряжения принимается в соответствии с таблицей №2

Испытательное напряжение кВ, для силовых кабелей.

Вид испытаний	Испытательное напряжение (кВ) для кабельных линий
	Кабели с бумажной изоляцией
	До 1кВ	6кВ	10кВ
П	6	36	60
К	2,5	36	60
М	—	36	60
Вид испытаний	Кабели с пластмассовой изоляцией
	До 1кВ*	6кВ	10кВ
П	3,5	36	60
К	—	36	60
М	—	36	60
Вид испытаний	Кабели с резиновой изоляцией
	До 3кВ	6кВ	10кВ
П	6	12	20
К	6	12	20
М	6**	12**	20**

* — испытание повышенным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных в воздухе, не производится.

** — после ремонтов, не связанных с перемонтажом кабеля, изоляция проверяется мегаомметром на напряжение 2500В, а испытание повышенным выпрямленным напряжением не производится.

Для кабелей на напряжение до 10кВ с бумажной и пластмассовой изоляцией длительность приложения полного испытательного напряжения при приёмосдаточных испытаниях 10 минут, в эксплуатации 5 минут. Для кабелей с резиновой изоляцией на напряжение 6-10кВ длительность приложения полного испытательного напряжения 5 минут.

Допустимые токи утечки в зависимости от испытательного напряжения и допустимые значения коэффициента асимметрии при измерении тока утечки приведены в таблице №3. абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При проведении испытаний ток утечки должен уменьшаться. Если не происходит уменьшения тока утечки, а также при его увеличении или нестабильности, испытание производится до выявления дефекта, но не более чем 15 минут.

Допустимые токи утечки и значения коэффициента ассиметрии для силовых кабелей.

Кабели напряжением (кВ)	Испытательное напряжение (кВ)	Допустимые значения токов утечки (мА)	Допустимые значения коэфф. ассиметрии
6	36	0,2	8
10	45	0,3	8
	50	0,5	8
	60	0,5	8

Разрешается техническому руководителю предприятия в процессе эксплуатации (М) исходя их местных условий как исключение уменьшать уровень испытательного напряжения для кабельных линий напряжением 6-10кВ до 0,4U_н.

Периодичность испытаний в процессе эксплуатации.

Кабели напряжением 2-35кВ:

а) 1 раз в год – для кабельных линий в течение первых 2 лет после ввода в эксплуатацию, а в дальнейшем:

• 1 раз в 2 года – для кабельных линий, у которых в течение первых 2 лет не наблюдалось аварийных пробоев и пробоев при профилактических испытаниях, 1 раз в год для кабельных линий, на трассах которых производились строительные и ремонтные работы и на которых систематически происходят аварийные пробои изоляции;
• 1 раз в 3 года – для кабельных линий на закрытых территориях (подстанции, заводы и т.д.);во время капитальных ремонтов оборудования для кабельных линий, присоединённых к агрегатам, кабельных перемычек 6-10кв между сборными шинами и трансформаторами в ТП и РП;

б) Допускается не проводить испытание:

• Для кабельных линий длиной до 100 метров, которые являются выводами из РУ и ТП на воздушные линии и состоящих из двух параллельных кабелей;
• Для кабельных линий со сроком эксплуатации более 15 лет, на которых удельное число отказов из-за электрического пробоя составляет 30 и более отказов на 100 километров в год;
• Для кабельных линий, подлежащих реконструкции или выводу из работы в ближайшие 5 лет;

в) Допускается распоряжением технического руководителя предприятия устанавливать

другие значения периодичности испытаний и испытательных напряжений:

• Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет при числе соединительных муфт более 10 на 1 километр длины;
• Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет, на которых смонтированы концевые заделки только типов КВВ и КВБ и соединительные муфты местного изготовления, при значении испытательного напряжения не менее 4Uн и периодичности не реже 1 раза в 5 лет.
• Для кабельных линий напряжением 20-35кВ в течение первых 15 лет испытательное напряжение должно составлять 5Uн, а в дальнейшем 4Uн.

6.3.8 Кабели на напряжение 3-10кВ с резиновой изоляцией:

• в стационарных установках – 1 раз в год;
• в сезонных установках – перед наступлением сезона;
• после капитального ремонта агрегата, к которому присоединен кабель.

Измерение распределения тока по одножильным кабелям

На силовом кабеле измеряются токи, протекающие как в жилах, так и в металлических оболочках и броне. Измерения производятся токоизмерительными клещами.

В зависимости от материала оболочки, брони и положения кабеля в пространстве токи в них могут достигать 100% по отношению к току жилы и сильно влиять на нагрев кабелей. Одновременно с измерением токов при нагрузках, близких к номинальной, должны быть проведены измерения температуры наружных покровов кабелей, по которой может быть вычислена температура жилы. Эта температура должна измеряться в самом нагретом месте КЛ и не должна превосходить допустимую для данного места измерения. При неравномерности распределения токов более 10%, когда отдельные кабели лимитируют пропускную способность всей группы кабелей, должны быть приняты меры по выравниванию токов по фазам.

Порядок проведения работ.

• Организационные мероприятия согласно ПОТЭУ-2014 (правила техники безопасности) гл.4, п.4.1; гл.5., п.5.1
• Технические мероприятия (согласование с заказчиком о времени отключении эл.энергии для производства необходимых работ).
• Отключение поочередно фидера с обеих сторон в РУ-6/10кВ с видимым разрывом, проверка отсутствия напряжения.
• Производство измерительных работ.
• Выдача соответствующей документации (технический отчет).
