Игра света: как создать яркое приглушенное освещение в доме?

Статья поможет вам создать в доме уютную атмосферу с помощью правильного освещения. Вы узнаете о техниках, которые помогут сделать свет ярким, но приглушенным, создать определенное настроение в комнате и подчеркнуть декор.

Правильное освещение дома имеет огромное значение для того, чтобы создать уютную атмосферу и передать нужное настроение. Уникальность освещения заключается в том, что оно может быть и функциональным, и декоративным, а иногда даже и двумя сразу. Одним из самых удачных вариантов является яркое приглушенное освещение, которое создается благодаря использованию определенных техник.

Используйте регулятор яркости

Наиболее распространенный и эффективный способ создания яркого приглушенного освещения – использование регулятора яркости. Такой прибор позволяет контролировать и изменять яркость и интенсивность света, создавая таким образом комфортную атмосферу. Регулятор яркости можно использовать в ванной комнате, спальне или гостиной, где необходимо создавать разное освещение в зависимости от времени дня или настроения.

Выбирайте правильную лампу

Выбор лампы также может оказать влияние на создание яркого приглушенного освещения. Для этого желательно выбирать лампы с неоновым и галогенным освещением, а также нитью низкой мощности. Они производят мягкий свет, который создает идеальную атмосферу для романтического ужина или спокойного чтения.

Создайте многоуровневое освещение

Если вы ищете способ создать яркое приглушенное освещение, но без использования регулятора яркости или специальных ламп, то попробуйте создать многоуровневое освещение. Это означает, что вы можете использовать несколько источников света – например, настольные лампы, стоящие лампы, бра и люстры. Каждый из источников света будет выполнять свою функцию и создаст приглушенное освещение, которое будет ярким и мягким одновременно.

Создание яркого приглушенного освещения может быть достигнуто благодаря использованию регулятора яркости, выбору ламп со специальным освещением, созданию многоуровневого освещения и другим техникам. Главное – помните о том, что правильное освещение является важным элементом декора вашего дома и может создать уютную и комфортную атмосферу для любого времяпрепровождения.

Как приглушить свет лампочки?

Решение для множества разных ситуаций. Например, чтобы яркость света снижалась вечером, перед сном. Или чтобы светильники в коридоре на ночь переходили на слабую мощность — в качестве подсветки. Или чтобы свет приглушался для романтического вечера.

Как это сделать

Установите хаб
Это займет около 3 минут

Как установить хаб — описано здесь.

Установите умный диммер и привяжите его к хабу
Это займет 5-10 минут.

Требуются профессиональные навыки или помощь электрика.

Как установить и привязать диммер — описано здесь.

Настройте взаимодействие
Занимает 2-3 минуты

Как настроить в Fibaro (с помощью цветных блоков)
(развернуть инструкцию) (свернуть инструкцию)

1. Войдите в панель управления своим хабом на портале Fibaro.

2. Нажмите в верхнем меню Сцены , а в появившемся левом меню — Добавить сцену .

3. Найдите раздел Добавить сцену, используя графические блоки и кликните Добавить . Вы попадете в раздел настройки сценария.

4. Нажмите на плюсик в большом черном поле и выберите Таймеры . Выберите подходящую настройку времени. Fibaro отобразит строку из цветных блоков в скобках.

5. Нажмите на расположенный за скобками желтый блок и выберите в нем Затем .

6. Нажмите на плюсик после желтого блока с Затем. В появившемся меню выберите Устройства . Найдите умный диммер и выберите его. Появится новый ряд цветных блоков.

7. В зеленом блоке выберите, на какую мощность он должен включаться (в процентах от полной).

8. Нажмите Сохранить .

9. Перейдите во вкладку Общий и укажите название сценария.

10. Нажмите на дискетку в правом меню, чтобы сохранить.

Как настроить в Fibaro (с помощью магии)
(развернуть инструкцию) (свернуть инструкцию)

Fibaro предлагает также упрощенный способ создания сценариев, который производители называют «магией».

1. Войдите в панель управления своим хабом на портале Fibaro.

2. Нажмите в верхнем меню Сцены , а в появившемся левом меню — Добавить сцену .

3. Найдите раздел Добавить магическую сцену и кликните Добавить .

4. Сначала настраиваем раздел If (Если) . Кликните на кнопку Время и нажмите Следующий .

5. Укажите подходящие настройки времени и нажмите Следующий .

6. Теперь настроим раздел Then (То) . Найдите среди показанных устройств нужный умный диммер и нажмите Следующий .

7. Укажите, на какую мощность Fibaro должен будет включить его. Нажмите Следующий .

8. Придумайте название для сценария и нажмите Создать .

Как настроить в Vera
(развернуть инструкцию) (свернуть инструкцию)

1. Войдите в свой аккаунт на портале Vera.

2. На странице My Controllers выберите свой хаб.

3. Перейдите в раздел Scenes (Сценарии) и выберите Add Scene (Добавить сценарий) .

4. В Step 1: Select a Trigger (Шаг 1: выбрать инициатора) выберите Schedule (Расписание) . И определите, должно ли освещение изменяться:
— каждый день (Daily), затем укажите либо точное время, либо просто выберите «на рассвете» (sunrise) или «на закате» (sunset), либо за какое-то определенное время до заката/рассвета или через какое-то определенное время после
— каждую неделю (Weekly), и выберите, в какие дни и во сколько
— каждый месяц (Monthly), и тоже выберите, в какие дни и во сколько.

5. Нажмите Validate (Сохранить) и Next Step (Следующий шаг) .

6. В Step 2: Device Actions (Шаг 2: выбрать действие устройства) нажмите на Select Devices (Выбрать устройства) .

7. Пометьте галочками нужные светильники и нажмите Next .

8. Укажите, на какую мощность они должны включаться.

9. Нажмите Validate и Next Step .

10. В Step 3: Finish the Scene (Шаг 3: завершить сценарий) осталось Select Room (Выбрать комнату) и Name Your Scene (Озаглавить сценарий) .

«Эффект абажура»: Как правильно выбрать лампочки Чем мощность лампы отличается от светового потока и почему на юге любят «холодный» свет

Текст: Ольга Данилкина

Свет в квартире зачастую становится самой недооцененной деталью интерьера. Тем не менее он влияет напрямую не только на нашу физиологию и ощущение комфорта, но и на восприятие жилого пространства в целом. The Village выяснил у светодизайнеров Натальи и Валерия Ипатовых, как правильно «читать» упаковки и почему хрустальную люстру «убивают» матовые лампочки.

Наталья и Валерий Ипатовы

светодизайнеры студии Lux NV Art, авторы курса «Светодизайн жилого интерьера» в Международной школе дизайна

Основные критерии при выборе ламп — это физиологическое восприятие конкретного человека и размер бюджета. Многие по привычке любят лампы накаливания, и они ближе всех к солнечному свету по природе. Светодиодные лампы энергоэффективны и имеют ультрафиолетовый спектр — это благоприятно для комнатных растений.

Важно учитывать, что у светодиодов другая природа света. Есть мнение, что светодиоды вредны, но пока многочисленные исследования этого не доказали. Чем светодиод может быть неприятен, так это мерцанием, но его степень зависит от качества лампы. Есть простой способ понять, хорошая лампа или плохая: наведите на включенную лампочку камеру смартфона — чем заметнее ее мерцание, тем хуже лампа.

По сравнению с лампами накаливания светодиоды стоят дороже, но они потребляют меньше электроэнергии: лампа накаливания стоит 25–35 рублей, а светодиод — 150–200 рублей, при этом аналогом лампы накаливания в 40 ватт будет светодиод в 5 ватт.

Световой поток

Первый вопрос, который возникает, когда мы выбираем лампу: насколько она подходит под наши конкретные потребности, сколько света она даст. Мы привыкли приравнивать количество света, или световой поток, к мощности лампы — тому, сколько она потребляет энергии. Это неправильно, примерно так же, как измерять качество бензина по спидометру. Ватт — это показатель количества электроэнергии, которое потребляет лампа, он зависит от светового потока и типа лампы. Световой поток измеряется в люменах (Лм/Lm); чтобы понять, сколько света даст лампочка, нужно смотреть на этот показатель.

Например, если в люстре стоят 12 светодиодных ламп по 5 ватт, в сумме это даст 60 ватт, что равно одной лампе накаливания в те же 60 ватт. Однако одна светодиодная лампа на 5 ватт дает 460 люмен, а одна лампа накаливания в 60 ватт — примерно 660 люмен. Чтобы сравнить мощность (ватт) и световой поток (люмен) у разных ламп, можно для простоты пользоваться таблицами мощности.

Слишком сильный световой поток, то есть очень яркий свет, который для глаза неприятен, может вызвать эффект ослепления. Это важно учитывать и оставлять то количество света в помещении, которое для вас комфортно. Если с квартирой работает дизайнер, он должен рассчитывать оптимальный свет, исходя из ваших потребностей, а не подбирать люстру только по дизайну. В целях экономии электроэнергии часто рекомендуют установить диммер — устройство, которое позволяет регулировать степень яркости света. На самом деле никакой экономии это не дает: свет у вас может быть приглушенный, но по факту лампочка стабильно потребляет то же количество энергии. Имеется в виду, что разница в потреблении электроэнергии будет незначительна — в лучшем случае меньше на 3-4%, что в пересчете на деньги не даст ощутимой экономии.

Температура света

Вторая важная характеристика на упаковке — температура света — чаще всего указывается не только цифрой, но и понятными для обывателя словами: «теплый», «холодный», «дневной» свет и так далее. Холодный свет дает бодрость, а теплый — расслабление. Температура света измеряется в кельвинах (К) и может располагаться в диапазоне от 2 700 до 6 000 К. Чем выше число, тем холоднее свет: 4 000 К — это нейтральный свет, а 6 000 К — холодный дневной белый.

Оптимальным для жилого интерьера в наших широтах считается диапазон от 2 700 до 3 000 К — это теплый белый цвет. При этом в южных регионах пользуются спросом «прохладные» лампы (4 500–5 000 К): из-за визуального впечатления организм настраивается на то, что в таком помещении светло и прохладно.

Читайте также Фитолампа своими руками из светодиодов

Важно отслеживать, чтобы в одном просматриваемом помещении одновременно был включен свет примерно одной температуры. «Радуга» из разных температур вынуждает глаз постоянно перестраиваться — из-за этого вы устаете к концу дня. Для разных целей могут быть несколько уровней освещения, которые включаются по очереди: у вас вечеринка или вы хотите уложить ребенка спать — от уровня света зависит его функциональное назначение.

Индекс цветопередачи

Третий параметр описывает то, как под искусственным светом воспринимаются цвета, потому что свет может их искажать. Это важно не только для работы дизайнера с цветом, но и для того, чтобы точно видеть цвет одежды и макияжа в зеркале. Например, если у вас стоят лампы с искаженной цветопередачей, то кофточка, которая в магазине была бордовой, дома окажется красно-алой, или у блондинок появится зеленоватый оттенок в волосах.

Индекс цветопередачи может указываться двумя способами: Ra и CRI (color rendering index). Цифра в данном случае — это процент: так, 100 % — это солнце, а лампы сейчас способны максимум на 95 %. Для правильной цветопередачи оптимален показатель не меньше 80 Ra/CRI. К сожалению, китайские производители могут указывать неверно эти данные, так что, если не хотите прогадать, лучше пользоваться лампами известных марок. Если на упаковке этого индекса нет, это однозначно указывает на ненадежного производителя — можно купить кота в мешке.

Эффект абажура

При выборе лампы учитывайте, какой у вас абажур, из какого он материала, то есть насколько прозрачен, и какого цвета. Ведь абажур — это фильтр. Например, если в желтом абажуре стоит лампа в 2 700 К, вы получите чрезмерно теплый свет. Для хрустальных или прозрачных люстр и светильников имеет смысл выбирать только прозрачные лампы, потому что суть их декора — это игра лучиков света, а матовая лампа не дает прямых лучей. А вот для почти непросматриваемого абажура подойдет матовая лампа — она грамотно рассеет свет и уберет эффекты ослепления в местах, где лампа просматривается.

Правила безопасности

Мощность лампы должна быть соотнесена с возможностями светильника. Этот порог обычно пишут на патронах, превышать его нельзя, иначе светильник может «потечь», а абажур — расплавиться или вовсе загореться из-за короткого замыкания.

Есть также показатель влагозащиты лампы: обычная степень защиты обозначается аббревиатурой IP 20, для ванн нужны лампы с маркировкой от IP 44 до IP 55, самая высокая — IP 68.

При монтаже критически важно рассчитывать, какой вес люстры выдержит потолочное крепление.

Также у светильников есть показатель количества проводимого тока — это вольты (В/V). Безопасен для человека уровень в 12 или 24 вольт, а 220 вольт уже чреват последствиями, особенно в ванной.

Важно учитывать, что газоразрядные и люминесцентные лампы не рекомендуются в жилых интерьерах, а галогенные сильно нагреваются.

Покупка в магазине

Прежде чем идти в магазин, найдите у себя дома наиболее комфортное освещение, от которого хотите отталкиваться. Выкрутите лампу и составьте по ее показателям рецепт вашего света: посмотрите, какие характеристики вас устраивают, а какие — нет, и насколько их хочется улучшить. Например, вам нравится цвет света, но хочется яркости больше на 30 %, значит, показатель люмен должен быть на 30 % выше.

Далее с этой шпаргалкой идите в магазин и смотрите, какие лампы есть в наличии. На помощь продавца лучше не рассчитывать, он вряд ли скажет вам больше, чем написано на коробке, за исключением качества марки в целом. Если сомневаетесь, то можно договориться с менеджером или продавцом о том, что вы сделаете контрольную закупку и попробуете лампы дома, а те, что не подойдут, сдадите обратно.

Когда будете экспериментировать дома, не забудьте про то, что свет влияет на облик интерьера. Возьмите настольную лампу, вкручивайте туда разные лампочки и смотрите, как изменяется ваше восприятие цветов и фактур стен и мебели. То же самое можно делать со светильниками: многие магазины дают их на примерку под залог.

Как уменьшить яркость лампы с помощью конденсатора?

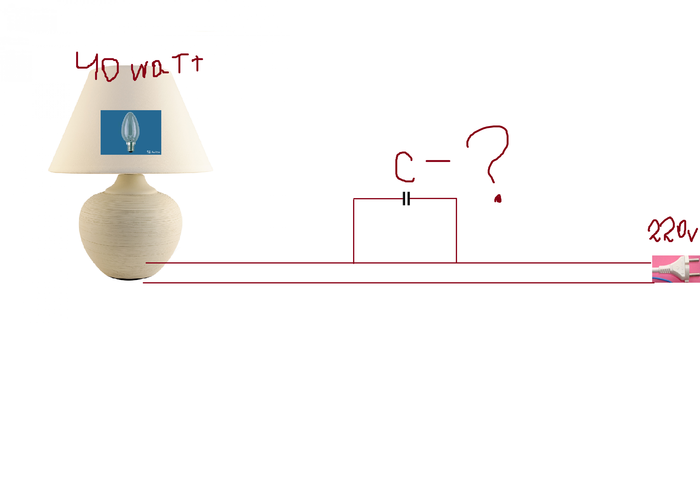

Допустим если взять обычный светильник со стоковой лампой в 40 ватт (накаливания) и сделать из него ночник, какой конденсатор брать, и на сколько уменьшиться яркость? Нужно уменьшить примерно на 80 — 95 %, чтобы ночью не особо напрягало , как рассчитать емкость кондера?

Найдены возможные дубликаты

А диммер поставить нельзя?

Поставь три лампы по 40 последовательно.Будет еле бздеть.И навечно.

Чтобы мощность уменьшить в 9 раз, напряжение (и ток) надо уменьшить втрое. Сейчас R = 220*220/40 = примерно 100 Ом. Значит, импеданс конденсатора должен быть около 200 Ом, С = 1/200ω = 1/(200*2п*50) =примерно 10-20 мкФ.

1) R = 220*220/40 = 1210 Ом. Нолик забыл :).

2) активное и реактивное сопротивление складываются не суммированием а как корень квадратный из суммы квадратов:

Следоватлеьно реактивное сопротивление конденсатора должно быть 1210*1210+X*X=(1210*3)*(1210*3) откуда х=3422 Ом

3) яркость лампы — меняется нелинейно от мощности, потому с уменьшением мощности в 9 раз световой поток упадет сильнее. Так что это в любом случае — первое приближение.

Следовательно ТС рекомендуется взять штуки 3-5 конденсатора вроде 0.47мкф (желательно на 630в, пленочных) и соединяя параллельно подобрать комфортный уровень яркости ��

Спасибо за поправки! Вторая важнее всего по смыслу, за неё мне прям стыдно. И 4. Если воткнуть диодную лампу, все расчеты можно выкидывать ��

Надо ещё резистор параллельно конденсатору для разряда поставить, а то может хорошо долбануть, когда вилку вытащишь из розетки.

Воткнуть кондер параллельно фазе? А смысл? Он ничего не решит. Перемычка в параллель кондеру просто убирает его из цепи по сути.

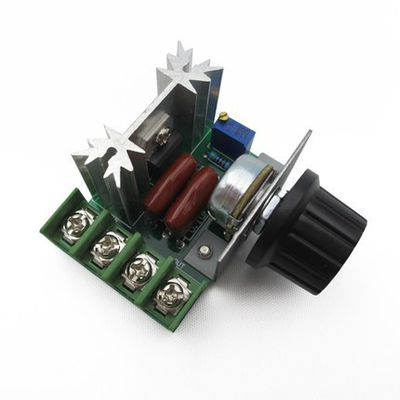

Вот такой шим контроллер на 13кГц ставил в ночник с лампой накаливания, лампа не мерцает. Ищется на али: PWM 220

На выложенном фото — классический тиристорный регулятор (по углу открывания тиристора, «откусывает» кусок синусоиды).

Вопрос первый: каким боком он 13кГц . (написать в описании — я все что угодно могу).

Dопрос второй: Уровень электромагнитных помех от сего девайса какой ? ��

Цена вопроса 300 рублей.

Она только на спиральные нормально работает . Лампа энергосбережения люминесцентная у меня бахнула через такое , светодиодная тоже

Так в посте и спрашивает про лампу накаливания

Не морочь людям голову. Всё давно решено и изобретено.

С конденсатором — не будет. Моргает с диодом.

Поставь просто лампу меньшей мощности

ты название темы и схему видел ? там что написано ?

Ох уж эти мамкины электрики!! Не суй свой конденсатор никуда, Христа ради!

Магнитофон «Маяк 203». Вторая жизнь

Листая авито, мой взгляд зацепило объявление о продаже этого аппарата , спуназванного в объявлении «старый патефон». Стоимость невысокая — 500р, почему бы думаю не приобрести, даже хотя бы на запчасти. Съездил забрал. Хранился апп в не отапливаемом гараже лет 40, молодой парень лет 20 ничего об его состоянии не знал, сказал, что маг принадлежал его дедушке. Вот так он выглядел до восстановления:

Мой оценщик и большой эксперт по электронике, кот Боня, к покупке отнеся скептически, отвернувшись спиной:)
Начал я с полного разбора, приятно удивило наличие невскрытый пломбы, это хороший знак — аппарат накопанный и комплектный!

Сам по себе аппарат очень известный , в союзе линейка катушечников Киевского завода «Маяк» была самой тиражной! Цена магнитофона составляла 260р и он мог порадовать своего владельца встроенными динамиками, возможностью писать в стерео режиме. Три скорости протяжки ленты 4,9,19. Паспортной АЧХ на 19ой скорости 40-18000Гц. Возможность подключения проводного пульта ДУ на паузу/старт в режиме воспроизведения/записи.
Итак, аппарат разобрал, все части корпуса отправились в ванную для принятия тёплого душа. А лентопротяжный механизм на операционный стол, для пересборки, очистки и смазки. Вот так он выглядел изначально:

Читайте также Сколько ватт должна быть ЛЕД лампа?

Спустя, вечер и утро следующего дня, ЛПМ был пересобран, смазан и отрегулирован, также пришлось поменять пассики (благо остался комплект пассиков от магнитофона Астра 110, лпм у всех этих магов идентичен упм-34 серии)

После замены электролитических конденсаторов в электронной части магнитофона, заправил ленту и проиграл ее — нет звука в левом канале, в правом отсутствие высоких частот. Виновник запиленная магнитная головка, поменял имевшуюся у меня в запасе новую.

Теперь все заиграло как и должно быть!

Верхнюю пластмассовую панель задул с баллончика чёрной краской, а то она выгорела.

И вот старичок снова в строю! Послушал свои катушки и был приятно удивлён и качеством звука, и режимом записи! Звук имеет характерный для аппаратов 70х «бархатный» оттенок:) Внешне выглядит солидно, деревянные боковые панели, хромированные вставки, алюминиевые анодированные в черный цвет ручки — лепота! Все же есть неповторимый лоск в старой электронике, какое-то чувство основательности, которое ярко диссонирует с современной аппаратурой;)
Спасибо, за просмотр моего поста!

Помогите определить маркировку детали в сварочном инверторе

Здравствуй, Пикабу! Помогите определить маркировку детали на сварочном инверторе Tesla Weld MMA253. На плате — место Q3, начинается на N4, а дальше выгорело. То ли транзистор, то ли линейный регулятор напряжения? Может у кого-то есть такой инвертор. Буду премного благодарен за подсказку. Можете кидать тапками!

Почему радиолюбители бедно живут?

Хотел бы выразить свои мысли на эту тему.

В недалекое советское время пропагандировали радиолюбительство и было много рабочих мест для любителя паять и развиваться. Радиолюбители делились на несколько категорий, текто любили выходить в эфир, и те кто любили паять. Я себя относил ко вторым. В стране было много заводов по производству электроники.

Например телевизоры «Рубин», «Весна», «Рекорд», видеомагнитофоны «ВМ12″, радиоприемники, аудиосистемы различных вариаций(до сих пор пользуюсь колонками Радиотехника S-90».

Выпускались радио конструкторы собственного производства которые охотно паяли и взрослые и дети.

И ведь это действительно интересное и развивающее направление ведь устройств вокруг нас становится все больше и больше.

Но в нашей стране как то не захотели развивать дальше это направление и как только пришла другая власть, сразу началось повальное банкротство заводов. Куча инженеров остались без работы. Не которые смогли перестроится и заняться ремонтами бытовой техники, затем мобильных устройств. Другие же вовсе сменили сферу работы что бы прокормить семью.

Почему то, если ты хоккеист или футболист, то страна поддерживает тебя платит поощрения возят по выставкам, премии, пенсии досрочно. Но от «мозгов» нашей страны резко отвернулись. По моему мнению инженером за пять лет еще не каждый может стать, а зарплат у них как у футболистов не будет никогда.

Сам я был еще мал в это время, но увлечение электроникой меня всегда манило, и в пятом классе я сам пошел в радио кружок. Мне нравилось паять получать новые знания, затем ремонтировать что то. В последствии я занялся компьютерами т.к. эта ниша была на тот момент свободна, но сесть что нибудь спаять, мне всегда приносило огромное удовольствие.

Так получилось что ремонтная сфера у нас была занята, и занята по сей день теми же инженерами. Детей они врят ли захотят обучать этому ремеслу, потому как сами когда то обожглись. Да и рынок электроники ведет к тому, что легче купить новое устройство чем починить старое.

Почему же я назвал эту тему так? Да потому что так оно и есть! Само хобби не из дешевых. Для того чтобы сесть и нормально попаять нужно куча расходников, модулей и компонентов. Нужен нормальный паяльник и фен. Что бы изготовить более менее нормальный корпус нужен 3D принтер.

Чувствую как сейчас в меня летит куча «камней» с восклицанием, что можно все паять 100 Ваттным паяльником и канифолью. Если вы так считаете, то вы остались в 90х, а вся электроника уже давно ушла вперед и перешла на другой уровень. Компоненты уменьшились в десятки раз и для этого уже нужно купить микроскоп( у меня их 2), платы стали многослойными и чтобы их паять и не повредить. нужен нижний подогрев подогрев, паяльник тоже должен быть современным и иметь способность маленьким жалом расплавлять полигоны и т.д.

Лабораторный блок питания, уф лампа для сушки паяльной маски, фоторезист, ультразвуковая ванна и т.д. Все что находится возле моего рабочего стола уже давно перевалило за 100 т. рублей.

Но это все потому, что электроника не была моим основным видом заработка. Разве может обычный парень из регионов позволить иметь себе все это ради удовольствия?

Многие покупали это оборудование с целью заработать, но вы посмотрите Авито сколько продается сервисных центров готовых как бизнес.

Эта сфера очень дорогая в затратах, здесь постоянно нужно обновлять оборудование и можно никогда не выйти на большую прибыль.

А еще окружающие друзья и родственники это отдельная тема. Им кажется, что ремонт это так просто тыкнул паяльником и все починил. И даже глаза округляют когда просишь хотя бы за зап. часть заплатить: «почему так дорого?», «а ты с меня деньги возьмешь?», «ты крахобор!» и так далее.

Думаю что государство могло бы субсидировать это направления и развить. Открыть заводы по производству электроники.

А что вы сами думаете об этом? Пишите в комментариях.

Ну и конечно же подписывайтесь и оценивайте лайком или дизлайком.

Как устранить помехи от светодиодных ламп? Изготовление светодиодного фильтра

Бюджетные светодиодные лампы дают помехи и ухудшают качество питающей электросети 220В. Помехи возникают и при работе «энергосберегаек» — компактных люминесцентных ламп. Причина их возникновения будет описана ниже, ну а для начала проверьте насколько качественную лампу вы приобрели и какие от неё идут помехи.

Чтобы услышать помехи от светодиодных ламп и КЛЛ, нужен обычный FM-радиоприемник. Для этого включите лампу, радиоприемник и поднесите его антенну к сетевым проводам. Вы услышите целую арию из треска, шелеста и шипения – это и есть помехи которые создают светодиодные лампы, вернее их блоки питания.

Чтобы понять, как устранить помехи от светодиодных ламп нужно узнать подробнее о помехах.

Что такое помехи?

В розетке присутствует, как известно, напряжение переменное. Напряжение это имеет синусоидальную форму, если взглянуть на него с помощью осциллографа мы увидим такую картинку.

На рисунке выше вы видите напряжения с помехами и без. В идеальном случае напряжение должно быть, таким как на правой диаграмме.

Импульсные блоки питания применяются практически во всей современно технике: LED лампы, зарядные устройства, компьютерные БП, и т.д. Именно они дают помехи в сеть и чтобы от них избавится на вход по высокому напряжению устанавливают электромагнитный фильтр помех, состоящий из:

Варисторов;
электромагнитного дросселя;
конденсаторов.

Фильтр нужен как для защиты вашего устройства, так и для того, чтобы в процессе его работы помехи не возвращались в сеть. Помехи могут возникать не только от импульсных источников питания, но и при работе коллекторных двигателей, от искрения их щёток и процессов коммутации обмоток якоря.

Читайте также Как правильно утилизировать светодиодные лампы?

Как работает фильтр?

Варисторы ограничивают всплески и скачки напряжения, защищают устройства от выхода из строя. Их действие вы можете видеть на средней диаграмме. Первая диаграмма показывает насколько сильные скачки могут быть. Такие всплески вмиг убьют вашу технику.
Дроссель – сглаживает ток. Это катушки индуктивности, по сути своей — медный провод, намотанный в катушку, может иметь ферритовый сердечник. Устанавливается последовательно цепи.
Конденсаторы сглаживают форму напряжения, как и дроссель, но устанавливаются параллельно.

Чтобы понять почему так происходит нужно запомнить законы коммутации:

«Ток в индуктивности не может изменится моментально. Напряжение на ёмкости также не может изменятся скачком.»

С фильтрами разобрались. Логично вырисовывается вопрос: если фильтры нужно устанавливать с производственной линии, почему тогда лампы и импульсные источники питания «шумят»? Ответ очень простой, потому что недобросовестный производитель просто впаивает перемычки вместо фильтра.

Делаем фильтр своими руками

Чтобы устранить помехи от светодиодного прожектора или лампы, вы можете собрать или вытащить из вышедшей и строя техники фильтр. Тем самым вы улучшите характеристики своей лампы, избавитесь от лишних шумов радиоприёмника и телевизора. Типовая схема фильтра была показана в предыдущем разделе статьи.

Рассмотрим схему фильтра от помех светодиодных ламп самостоятельной сборки.

На картинке вы видите номиналы всех деталей и компонентов. Диаметр провода для фильтра вы должны рассчитать по формуле, в зависимости от тока потребления устройства.

Мотать в один слой, не перекрещивая провода до заполнения сердечника. Желательно между витками оставить зазор.

Чтобы не заниматься намоткой фильтра вы можете использовать готовый дроссель от блока питания. Его можно найти в компьютерном БП, зарядном для ноутбука, DVD-проигрывателе, музыкальном центре, они расположены на плате блока питания. Обратите внимание и на энергосберегающие люминесцентные лампы – это источник деталей для многих радиолюбителей.

В мощных БП он может выглядеть, как тороидальный дроссель, или катушка, намотанная на ферритовом кольце. Такие фильтры обычно выдерживают тока на 2 и более Ампера.

Выпаяв дроссель, нужно добавить к нему конденсаторы согласно схеме и фильтр будет у вас готов.

Еще более простой вариант – вы можете вырезать кусок платы от добротного блока питания. Выглядит этот участок подобным образом.

Обрезать плату ножовкой по металлу и припаять провода.

Далее нужно установить этот фильтр в корпус вашего светильника, таким образом:

2 варианта избавления от помех

Вариантов решения проблемы помех два.

Первый – это добавить фильтр к источнику помех – светодиодной лампе, блоку питания, прожектору и т.д. Тогда все устройства, подключенные к сети, не будут принимать эти помехи. Однако, такое решение возможно только при условии, что в корпусе светильника есть место для установки фильтра.

В светодиодной лампе разместить фильтр крайне сложно, как вариант поискать место в светильнике, в противном случае переходим к следующему варианту.

Второй вариант – это защитить от помех ваш приемник или усилитель. На помощь может прийти заводской сетевой фильтр – это удлинитель с тройником, кнопкой и встроенном в него сетевым фильтром. Но такое устройство стоит не дёшево и можно нарваться на некачественную продукцию в корпусе которой кроме варистора и кнопки никаких фильтров не будет.

Значит нужно использовать самодельный фильтр, для этого мы по описанным выше схемам подключим его к приёмнику. Если в его корпусе нет места, то разместите его в корпусе удлинителя, или просто повесить в разрыв на провод.

Для придания эстетического вида можно обернуть его в термоусадку большого диаметра. Или уложить в мыльницу, пластиковый футляр любое что попадётся под руку. Если корпус будет металлическим – не забудьте обклеить его несколькими слоями изоленты изнутри.

Теперь вы знаете как убрать помехи от светодиодных ламп. Сделать звук вашего усилителя или приёмника чистым совсем не сложно!

Синонимы к словосочетанию «приглушить свет»

Связанные слова и выражения

приглушить свет, притушить свет, верхний свет, выключить свет, погасить свет, приглушённый свет, потушить свет, основной свет, общий свет, свет погас
приглушить свет, приглушить освещение
оставить ночник
щёлкнуть выключателем
настольная лампа

разложить кресло
тихая мелодичная музыка
из динамиков музыкального центра
сидеть в полумраке
лечь под одеяло
забраться в кровать
надеть на глаза повязку
расположиться на полу
белый абажур
прозрачный колпак
взять с тумбочки книгу
цветные прожектора
подсветка приборов
задёрнуть шторы на окнах
крошечные лампочки
изящные светильники
устроиться на диване
убавить громкость
убрать звук
большой экран
мелодия закончилась
коснуться панели

Делаем Карту слов лучше вместе

Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

Спасибо! Я обязательно научусь отличать широко распространённые слова от узкоспециальных.

Насколько понятно значение слова комплексность (существительное):

Связанные слова (по тематикам)

Люди: светоч, электрик, хранитель, слепец, слепой
Места: окно, тень, потолок, зарево, оконце
Предметы: фонарь, лампа, лампочка, светильник, ночник
Действия: мерцание, полусумрак, накаливание, иллюминация, сумерки
Абстрактные понятия: свет, яркость, освещение, полумрак, полутьма

Ассоциации к слову «свет&raquo

Предложения со словосочетанием «приглушить свет&raquo

Я наполовину приглушил свет лампы и, откинувшись на спинку стула, предался мечтам.

Сочетаемость слова «приглушить&raquo

приглушить звук
приглушить свет
приглушить голос
(полная таблица сочетаемости)

Сочетаемость слова «свет&raquo

солнечный свет
яркий свет
лунный свет
свет фонаря
свет лампы
свет солнца
луч света
конец света
на край света
свет погас
свет горел
свет исчез
включить свет
выключить свет
увидеть свет
(полная таблица сочетаемости)

Значение слова «приглушить&raquo

ПРИГЛУШИ́ТЬ , —глушу́, —глуши́шь; прич. страд. прош. приглушённый, —шён, —шена́, —шено́; сов., перех. (несов. приглушать). 1. Сделать менее слышным, несколько заглушить. (Малый академический словарь, МАС)

Значение слова «свет&raquo

СВЕТ 1 , -а (-у), предл. в све́те, на свету́, м. 1. Электромагнитное излучение, воспринимаемое глазом и делающее видимым окружающий мир. Солнечный свет. Свет луны. Свет свечи. Луч света. Скорость света. Преломление света. Свет и тьма.

СВЕТ 2 , -а, м. 1. Земля со всем существующим на ней, мир 1 , вселенная. Части света. Путешествие вокруг света. (Малый академический словарь, МАС)

Афоризмы русских писателей со словом «свет&raquo

Хотеть, чтоб нас хвалил весь свет,
Не то же ли, что выпить море?

Отправить комментарий

Дополнительно

Как правильно пишется слово «приглушить»
Как правильно пишется слово «свет»
Разбор по составу слова «приглушить» (морфемный разбор)
Разбор по составу слова «свет» (морфемный разбор)

Значение слова «приглушить&raquo

Значение слова «свет&raquo

СВЕТ 2 , -а, м. 1. Земля со всем существующим на ней, мир 1 , вселенная. Части света. Путешествие вокруг света.

Предложения со словосочетанием «приглушить свет&raquo

Я наполовину приглушил свет лампы и, откинувшись на спинку стула, предался мечтам.

Вскоре после их ухода на этаже приглушили свет. В бутике стало полутемно – он теперь освещался только с улицы, отсветами окон, фонарей и рекламных вывесок.

В гостиной приглушили свет, горели только ночники и гирлянды на ёлке и стенах, а в музыкальном центре тихо играла музыка.

Вместо настольного ночника: 10 идей для приглушенного освещения в детской

Контент-менеджер, Content Manager

Совсем маленькие детки воспринимают ночник как игрушку, а это небезопасно! В этой статье мы собрали варианты приглушенного освещения для детской комнаты, которые выручат в вечернее время. С ними легко уложить малыша спать, и не нужно бояться игр с электрическими приборами.

Светодиодная лента как часть декора стен

Если на стене есть фигурные фанерные бортики (которые, кстати, легко освежить при ремонте, лишь покрасив), за ними можно пустить светодиодную ленту. Тогда перед сном основной свет можно выключить, а получившейся подсветки хватит для чтения сказок. А комната вечером будет выглядеть просто фантастически.

Светодиодная лента как часть декора стен
