Altium Designer17 генерирует решение проблем Unknow Pin
Проблема непоколевого штифта появляется, когда есть схематическая диаграмма в Altium Designer.

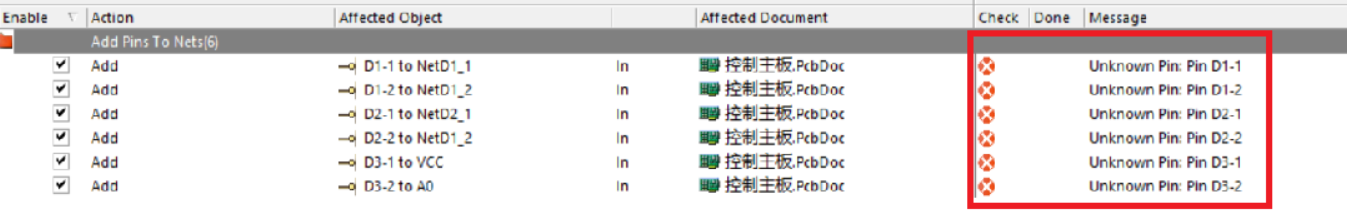

Этот вопрос отвечает на устройство ошибки, которое вызвало сгенерированную печатную плату без сети (то есть без подключения по умолчанию), как показано ниже:

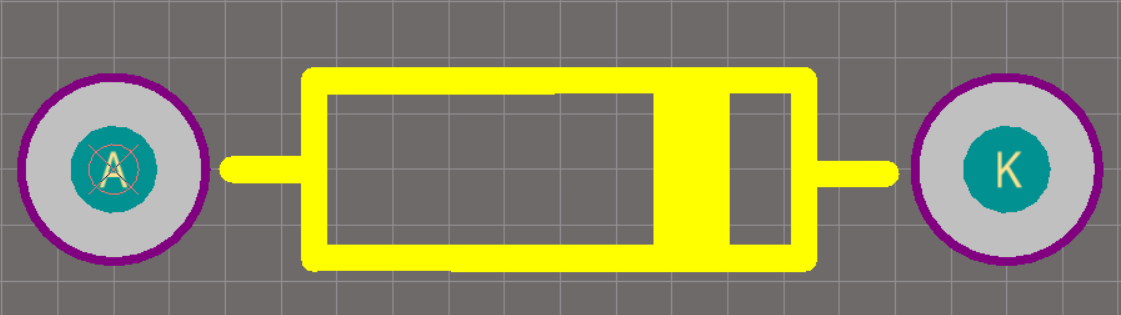

Посмотрим при открытии его упаковочной библиотеки:

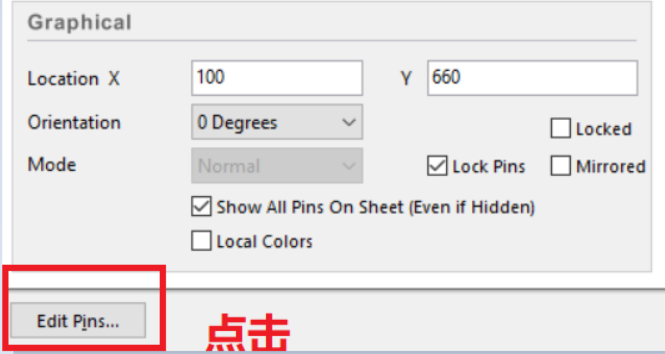

Мы открываем атрибуты соответствующего устройства принципиальной диаграммы (двойной щелк
Мы увидим рисунок ниже:

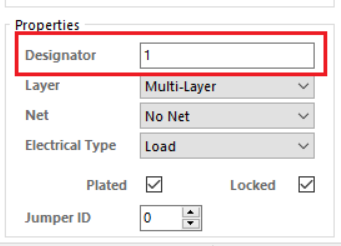

Несоответствие назначения здесь — это идентификация упаковочной библиотечной площадки («A» и «k»). Мы удваиваем в библиотеке и изменяем обозначателя на соответствующую переписку с помощью схематической диаграммы (изменение 1, k изменение 2).

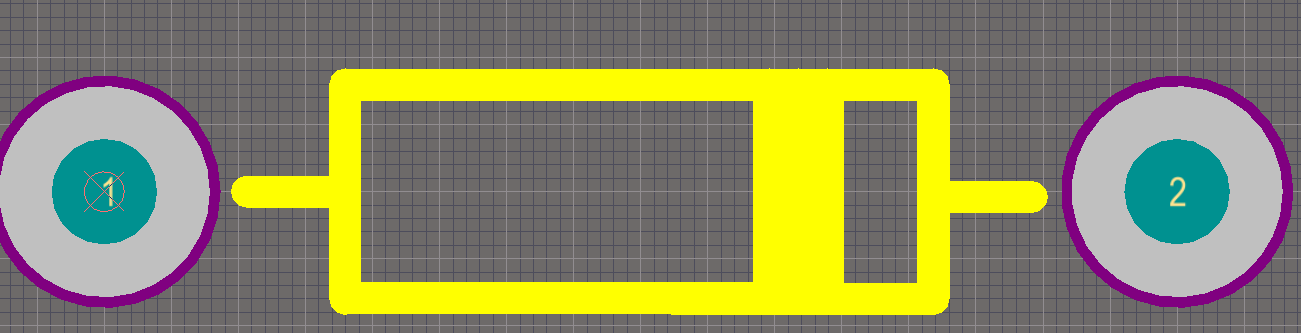

После изменения рисунка:

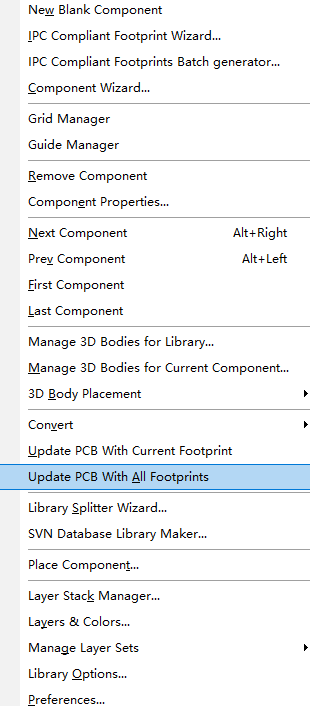

Затем обновите, пере -генераторную печатную плату.
Интеллектуальная рекомендация
[Проблема Altium] «Дополнительный PIN U1-22 в норме части U1»
AD19 Скомпилируется схематическими задачами: «Дополнительный PIN U1-22 в норме части U1», как показано на рисунке: Анализ причин: принцип вызван режимом всех режимов компонента в библиотек.
Когда Altium генерирует PCB BOM, слово под комментарием Excel2003 не может полностью отобразить и решить решение
После рисования платы под Altium вам нужно Выберите соответствующие элементы отображения в следующем кадре под полем «Показать ниже» слева, а затем нажмите ОК, чтобы получить ОК (после опр.
Maven полагается на решение Red Line и Maven Ошибка: Ошибка: Unknow
Картинка исчезла. В любом случае, это все равно было хорошо, так что внезапно банка на складе Maven нельзя было использовать. Это показывает, что Maven Error: ошибка: Unknow Конфигурация следующая Тип.
Python генерирует резюме решения проблем в формате pdf
1. Проблемы с китайским и автоматическим переносом строк при создании pdf: Китайская проблема заключается в основном в том, чтобы указать шрифт PDF-файла, установив свой собственный шрифт. Подробнее с.
О Freemarker генерирует решение проблем с ошибками Excel
Существует проблема с этим периодом, когда он генерируется с помощью Freemarker для генерации Excel. Я не объясню, как генерировать здесь Excel. Сгенерированный Excel совершенно не является проблемой.
Русские Блоги
Схематическая диаграмма Altium Designer преобразована в проблему неизвестного PIN -кода и не удалось добавить задачи члена класса при преобразовании в печатную плату
Неизвестное решение для PIN:
под интерфейсом PCB нажмите список Design-NetList-EDIT, а затем удалите все метки сети. Таким образом, оригинальная сеть PCB ясна, а затем переоценивает его.
Не удалось добавить решение члена класса:
Удалить класс компонентов в исходном классе PCB. Дизайн-класс-компоненты, щелкните правой кнопкой мыши схематической диаграммы и удалите ее. Наконец -то представьте PCB.
Интеллектуальная рекомендация
Altium Designer Нарисуйте диаграмму печатной платы минимальной системы STM32
Статьи Справочник 1. Пакет PCB 2. Обновите печатную плату В -третьих, нарисовать печатную плату 1. Пакет PCB 1. Дважды -щелкните файл «xxx.pcblib» в каталоге проекта или нажмите библиотеку п.
Как Altium Designer добавляет китайские шрифты в печатную плату? Я добавил это всегда искажено
Сначала выполните «Place-String», чтобы нормально активировать команду «Place place». В размещенном состоянии выполните клавишу «Таблица», как показано на рисунке 3.
Дизайн печатной платы Altium Designer
1. Новый 2. Импорт из схемы в печатную плату 2.1 Источник компонента схемы 2. Рамка монтажной области 2.1 Непосредственно настроить размер рамки платы и установить отверстия для позиционирования 2.2 У.
Как вставить логотип в печатную плату Altium Designer
** Как вставить логотип в печатную плату Altium Designer ** В этой статье будет подробно описано, как вставить логотип с изображением на печатную плату в Altium Designer. На первом этапе вам нужно под.
Altium Designer 18 добавляет размеры к печатной плате
Altium Designer 18 добавляет размеры к печатной плате После рисования печатной платы с помощью программного обеспечения Altium Designer мы часто хотим добавить размеры к печатной плате. Так как же доб.
Failed to add class member altium что делать
There are many ways on the Internet, most of them are to create a new pcb file directly, which is obviously too unrealistic.
The above error can be seen, the unknown pin error occurred when add pin to net
The error to failed to add class member actually happened to add to component class member
To fundamentally solve this problem, we must understand the role of net and class.
First of all, the role of net is to establish a wireless physical connection between pins in the schematic diagram, that is, when there are many schematic components, you can use the net tag to replace the connection when you can’t route it.
Knowing this function, you can understand the reason why the error occurs, because the original pcb already contains the net label of the previous schematic. After updating the schematic, when importing pcb, the original net label is also re-imported
So The solution is to click design-netlist-edit list in the pcb interface, and then delete all network labels. In this way, the net label of the original pcb is cleared, and then import it again.
The second is the class. There are many types of ad. In this error, it is the component class, which is the component class. The meaning is to classify the component. For example, the top layer component and the bottom layer component are two types. Then the reason for the error is the same as net , So just delete the component class in the original pcb, design-class-component class, then right-click on your schematic and delete. Finally re-import pcb.
Failed to add class member altium что делать
This situation occurred when converting files with AD20 today. Failed to add class member results cannot be imported into PCB files normally.
Many solutions on the Internet are to delete the PCB and create a new PCB and import it again. It is a bit troublesome. Let’s share another method that does not delete the PCB. The actual measurement is useful.
Most of this problem occurs when it is imported once before, and then this error occurs when it is imported for the second time after deletion.
(1) Switch to PCB file, menu bar-design-class (if not finished, it is classes)
(2) Find the subsidiary item under component classes, right click to delete all that can be deleted.
(3) Import again, you can see that the verification has been successful;
