Как называлась система распределительного телевидения

1.1. Структура сетей тв-вещания

Сеть ТВ-вещания (СТВ) – это комплекс технических устройств, осуществляющий формирование сигналов ТВ-программ, распределе­ние их среди потребителей и воспроизведение изображения на экра­нах телевизоров. Сеть ТВ-вещания состоит из четырех звеньев (рис. 9.1) : телецентра (ТЦ), сети распределения сигналов ТВ-вещания (СРС), передающей ТВ-радиостанции (ПС) и приемной телевизионной сети (ПрС). Грани­цы звеньев, а также их состав оговорены ГОСТ. Отдельные звенья свя­заны между собой телевизионными соединительными линиями (СЛ). Рис. 15.1. Состав сети ТВ-вещания (СТВ): ТЦ — телецентр; ССС — спутниковая система связи; ИСЗ — искусственный спутник Земли; РРЛ — радиорелейная линия; КЛС — кабельная линия связи; ПС — передающая станция; СЛ — соединительная линия; ПрС — приемная ТВ-сеть; СРС — средства распределения ТВ-сигналов СЛ включаются в состав звена. Они представляют собой кабель­ные линии, которые могут быть активными (с усилителями или пре­образователями частоты) или пассивными. Первое звено ТВ-вещания — телевизионный центр (ТЦ). Это пред­приятие по производству и выпуску ТВ-программ. ТВ-программа – совокупность передач, транслируемых в опреде­ленной последовательности, согласно расписанию, по одному частот­ному каналу. ТВ-программа выпускается ТЦ в виде полного цветного телевизионного сигнала, параметры которого регламентируются ГОСТ. Второе звено СТВ, средства распределения сигналов ТВ-вещания, состоит из радиорелейных линий связи (РРЛ), спутниковых систем связи (ССС) и, в ряде случаев, кабельных линий связи (КЛС). Третье звено СТВ — передающая ТВ-радиостанция (ПС). В ее со­став входит ТВ-передатчик, опора (башня или мачта) с размещенны­ми на ней передающими антеннами, а также различные строения и службы, обслуживающие ПС. Четвертое звено СТВ ~ приемная телевизионная сеть, состоит из совокупности индивидуальных устройств приема ТВ-программ, сис­темы коллективного приема сигналов и систем кабельного телевиде­ния (СКТБ). Индивидуальные устройства приема ТВ-вешания — это комнатная или наружная антенна, ТВ-приемник и кабель, соединяющий антенну с приемником. Система коллективного приема ТВ-вещания состоит из одной или нескольких наружных антенн, устанавливаемых на крыше здания, до­мовой распределительной сети (ДРС) и включенными в нее десят­ков-сотен ТВ-приемников. Простейшая система кабельного телевидения состоит из приемной антенны, усилителей, от которых по кабельным линиям связи сигналы передаются к телевизорам в пределах одного или нескольких домов. СКТВ применяют для расширения зоны обслуживания населения ТВ-ве­шанием. Это единственное средство обеспечения условий нормального приема сигналов на участках «радиотеней», возникающих в отдельных районах города вследствие застройки их разновысотными домами.

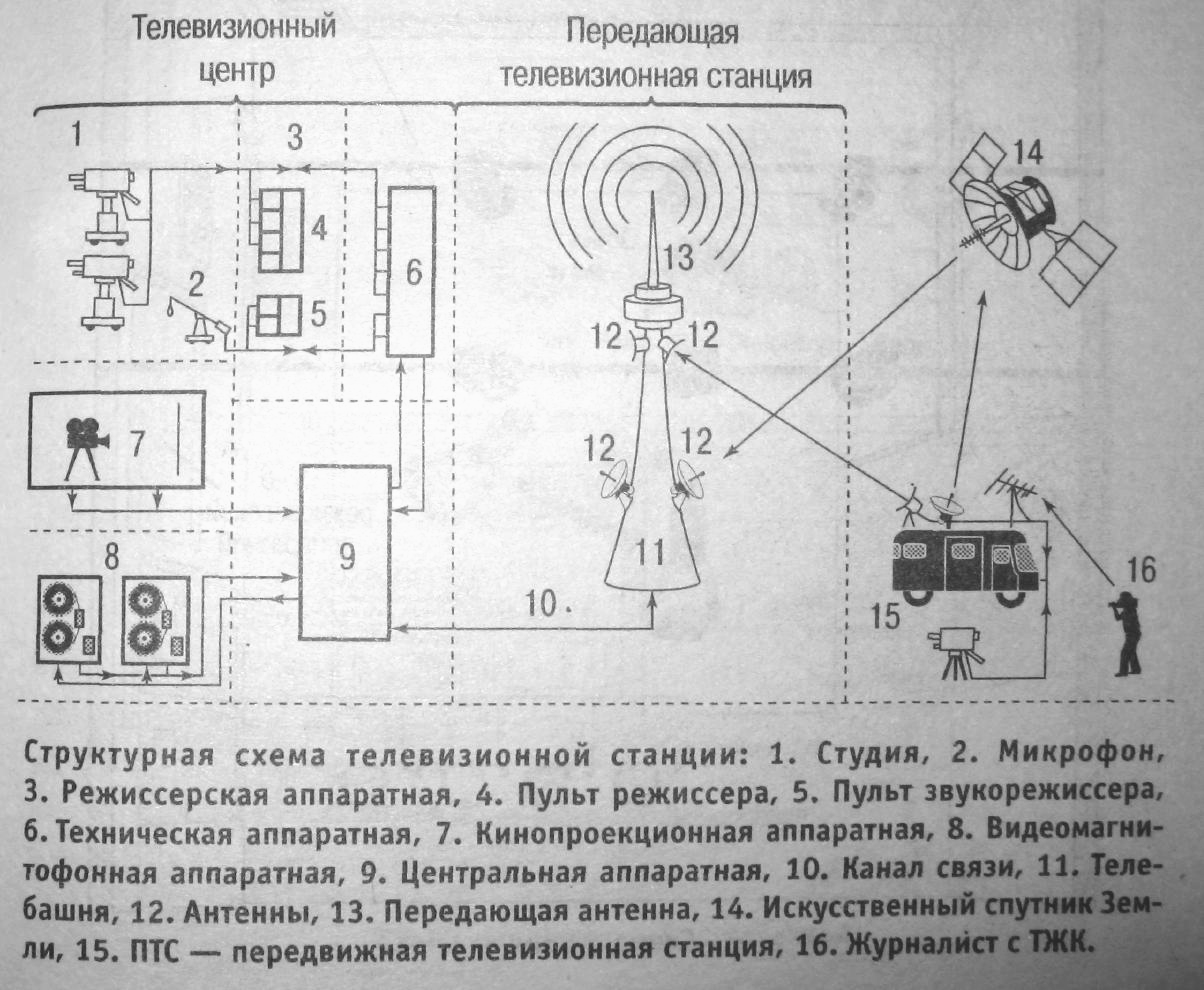

1.2. Структурная схема телевизионного центра

В зависимости от объема производства программ, а также от чис­ла и размеров студий, размещаемых на ТЦ, телецентры разделяют на пять классов: внеклассные в Москве и Петербурге; телецентры первого и второго классов, которые могут создавать передачи всех форм, жанров и категорий сложности; телецентры третьего и четвертого классов, предназначенные в основном для создания информацион­ных и общественно-политических передач. Основная часть телецентра — аппаратно-студийный комплекс (АСК). Он включает в себя основные и вспомогательные службы, предназначенные для производства и выпуска программ. Выходом АСК является вход соединительных линий, по которым передаются ПТЦС готовых программ на средства распределения сигналов ТВ-ве­щания или на передающую ТВ-радиостанцию. Основными структурными единицами АСК являются (рис. 9.2): аппаратно-студийный блок (АСБ), аппаратно-программный блок (АПБ), видеомагнитофонная аппаратная (АВМ), телекинопроекцион­ная аппаратная (ТКА), центральная аппаратная (АЦ). Кроме АСК в состав телецентра входит цех передвижных техниче­ских средств (внестудийные средства ТВ-вещания (ВС)) и ряд вспо­могательных цехов (энергоснабжения, сантехники, вентиляции, деко­рационно-постановочных работ, технического контроля и т. п.). Аппаратно-студийный блок (АСБ). АСБ — комплекс помещений и оборудования для производства ТВ-передач. Основная продукция АСБ — видеозаписи ТВ-передач. В состав АСБ входят: студия, аппа­ратные видеозвукорежиссеров, техническая аппаратная. Рис. 9.2. Обобщенная структурная схема телевизионного центра: АСК — аппаратно-студийный комплекс; АСБ — аппаратно-студийный блок; АПБ — аппарат­но-программный блок; АВМ — видеомагнитофон паи аппаратная; ТКА — телекинопроекционная аппаратная; ВС — внестудийные средства вещания; АЦ — цент­ральная аппаратная Студия — это специальное помещение, предназначенное для ре­петиций и съемочных работ. В ней установлены камеры, микрофоны, выносные мониторы, дикторский пульт. В аппаратной видеозвукорежиссеров размешен стеллаж с монито­рами, пульт управления видео- и звуковыми трактами, откуда можно набирать сигналы из других аппаратных, управлять телекинопроекто­рами и видеомагнитофонами, работающими на данный АСБ. В технической аппаратной располагается пульт и стеллаж видео­инженера, а также техническое оборудование АСБ (синхрогенератор, измерительная аппаратура, кодирующее устройство системы SECAM, смесители сигналов от разных источников и т. п.) Аппаратно-программный блок (АПБ) ~ комплекс помещений и обору­дования, предназначенный для создания ТВ-программ главным образом из заранее подготовленных и записанных передач, и выдачи этих про­грамм на передающую ТВ-радиостанцию или средства распределения ТВ-вещания. В состав АПБ входит небольшая студия для актуальных «живых» передач-интервью, объявлений диктора и т. п., оснащенная, как правило, всеми видами датчиков ТВ-сигнала. Центральная аппаратная (AU) — это коммутационно-распредели­тельный узел телецентра, предназначенный для взаимного соедине­ния аппаратных, входящих в состав АСК. Телекинопроекционная аппаратная (ТКА) предназначена для де­монстрации по ТВ-кинофильмов, а также для использования кинома­териалов в качестве вставок в передачи, подготовленные с помощью других источников ТВ-сигнала. Видеомагнитофонная аппаратная (АВМ). В настоящее время на ТЦ около 85 % программ формируются с помощью видеомагнитофонов (ВМ), АВМ бывают двух типов: аппаратные записи и воспроизведе­ния и аппаратные электронного монтажа. Внестудийные средства ТВ-вещания. Внестудийные средства ТВ-вещания (ВС) служат для формирования ТВ-передач с места со­бытий путем записи или прямой передачи на телецентр. Различают два класса внестудийных средств ТВ-вещания: стационарные и пере­движные. К стационарным ТВ-средствам относят аппаратные, сооружаемые в местах событий, откуда часто осуществляются ТВ-трансляции: ста­дионы, театры и т. п. К передвижным ТВ-средствам относят: передвижные ТВ-станции, репортажные ТВ-станции, журналистские комплексы. Передвижные станции предназначены для трансляции с места, репортажные — в движении, журналистские — для съемки с рук.

Системы кабельного телевидения радиального типа

Эффективность СКТВ интерактивноготипа, то есть с «обратными» каналами значительно повышается при построении их по радиальному принципу. При радиальном построении распределительной сети СКТВ от ГС, на которой предполагается размещение разветвителей, для подачи сигналов на каждый ОВУ выделяются отдельные группы волокон (схема подключения типа«основная звезда»). Ввиду большой протяженности соединительных линий между ГС и ОВУ, последние могут снабжаться усилителями-корректорами, компенсирующими линейные искажения. К каждому выходу ОВУ подключается непосредственно ДРС. В целом, такая структура распределительной сети СКТВ, позволяющая существенно уменьшить длину абонентских соединительных линий, называется «гибридной» звездой» (рис. 6.5) [57].

Рис. 6.5.Структура распределительной сети СКТВ типа «гибридная звезда»

Системы кабельного телевидения кольцевого типа

При построении магистральной транспортной сети СКТВ наиболее часто используется «кольцевая» структура. Во многом это связано с повышенными требованиями к надежности информации для пользователей. Кольцевая структура транспортной сети имеет ряд преимуществ, так как позволяет реализовать схему полного резервирования, включая не только оборудование, но и трассы прокладки кабеля. Пример построения магистральной и субмагистральной транспортных сетей СКТВ с оптическими волокнами, раздельными интерактивными данными, приведен на рис. 6.6. На головных станциях сети, в том числе и на центральной головной станции (ЦГС), устанавливаются высокопроизводительные АТМ-коммутаторы, обеспечивающие выход как в кольцевую сетьSDH, так и во взаимодействующие сети: Интернет, ТфСОП, сеть передачи данных общего пользования (СПД ОП), а также к провайдерам других услуг [57].

Рис. 6.6. Кольцевые магистральная и субмагистральная сети СКТВ

Магистральная сеть СКТВ, выполненная на базе волоконно-опти­ческих линий связи, состоит из двух независимых подсетей – распределительной для передачи большого числа сигналов цифровых программ телевидения и наложенной транспортной подсети для передачи интерактивных данных. Причем для передачи цифровых телевизионных сигналов используются отдельные волокна, а для организации дуплексного канала передачи данных – пара других волокон. В качестве разветвительных элементов на волоконно-оптическом кабеле используются магистральные ответвители,в состав которых входят оптические кросс-коннекторы и синхронные цифровые мультиплексоры.

Магистральные ответвители выполняют все функции по добавлению, удалению и транзиту информации. Эти модули имеют двунаправленные электрические и оптические интерфейсы STM-1 (Synchronous Transport Module – синхронный транспортный модуль). Наличие стандартных интерфейсов дает возможность передачи цифровых потоков по различным типам взаимодействующих сетей. Магистральные ответвители обеспечивают также возможность передачи IP-потоков от стандартных АТМ-сетей.

Вся обработка цифровых сигналов базируется на существующих международных стандартах MPEG-2, 4, АТМ иSDH. Международные стандарты кодирования с информационным сжатиемMPEG-2, 4 обеспечивают оптимальный метод компрессии цифровых видеосигналов для передачи по сетямSDH. ОсобенностиSDH-структур позволяют иметь практически неограниченное количество каскадно включенных магистральных ответвителей. Это обеспечивает возможность построения крупных городских кабельных сетей большой протяженности.

Непосредственно к магистральной транспортной сети СКТВ примыкает субмагистральная волоконно-оптическая сеть, строящаяся также по кольцевой схеме и включающая в себя оптические субмагистральные ответвители (СМО), к которым подключаются ОВУ.

Оптико-волоконный узел является оконечным устройством волоконно-оптической магистрали СКТВ и обеспечивает переход от оптоволоконной к коаксиальной части. ОВУ располагается в непосредственной близости от группы обслуживаемых домов или прямо в большом многоквартирном доме, что сокращает длину коаксиальных линий распределительной сети, уменьшает количество усилителей и влияние помех.

ОВУ преобразует оптические сигналы в электрические и, наоборот, электрические сигналы в оптические. Кроме того, он разветвляет электрические сигналы прямого потока на несколько направлений коаксиальной части СКТВ (обычно на четыре направления). В ОВУ может также использоваться предварительное разветвление оптических сигналов на четыре составляющие (волны) по технологии спектрального мультиплексированияWDM(WavelengthDivisionMultiplexing). В этом случае число коаксиальных направлений распределительной сети будет составлять 16.

При использовании оптического волокна в магистральной и субмагистральной сетях СКТВ очень важно полностью использовать его ресурс. Для этого применяются, помимо технологии спектрального уплотнения WDM, технологииSDHи АТМ, обеспечивающие высокие скорости передачи информации (155, 622 Мбит/с и 2,5 Гбит/с).

Большая гибкость волоконно-оптических магистральных транспортных сетей позволяет реконструировать сеть SDH, что особенно важно для построения СКТВ в крупных городах. Использование оборудованияSDHв качестве базовой системы передачи обеспечивает взаимодействие с существующими цифровыми и аналоговыми сетями.

Телевизионный центр, его назначение и состав

Комплекс технических устройств для производства и распространения телевизионных программ называется телецентром (ТЦ). По своему назначению телецентры делятся на программные и передающие (ретрансляционные). В программных ТЦ создаются телевизионные программы, а передающие ТЦ служат для распространения телевизионного сигнала при помощи различных технических средств и каналов связи.

Основным звеном телевизионного центра является аппаратно-студийный комплекс (АСК), в состав которого входят аппаратно-студийные (АСБ) и аппаратно-программные блоки (АПБ), центральная аппаратная (ЦА), а также видеомагнитофонная (ВМА) и телекинопроекционная (ТКА) аппаратные.

В нашей стране Технический телевизионный центр был введен в эксплуатацию к 50-ой годовщине Октябрьской революции — 7 ноября 1968 г. ТТЦ объединял два аппаратно-студийных комплекса: первый в Останкино, второй на Шаболовке. С 1980 г. был введен в строй еще один АСК, расположенный рядом с останкинским комплексом. Таким образом, в состав ТТЦ входят три аппаратно-студийных комплекса. С этого времени из Останкино транслируются общесоюзные программы со сдвигом на пять временных зон (на территории СССР было 11 часовых поясов).

Назначение центрального телевизионного технического центра в наше время изменилось: он не производит программы самостоятельно, а обеспечивает техническую поддержку более чем 60-ти телерадиокомпаниям (ОРТ, НТВ, ТВ-Центр и т.д.). Суточный объем телерадиовещания составляет примерно 600 часов.

Из внестудийных средств в ТТЦ работают пять ПТС (4-5 телекамер) и две ПРТС (1-2 телекамеры), четыре передвижные звуковые станции (ПЗС) и 25 ТЖК.

Аппаратно-студийный блок является основным звеном подготовки телепередач, производящихся в записи. В состав АСБ входят:

1) студии с телекамерами, осветительным оборудованием, микрофонами, выносными мониторами;

2) режиссерская аппаратная, отделенная от студии смотровым стеклом, за которым расположены пульты видеорежиссера и звукорежиссера. Режиссер может следить за работой камер по видеоконтрольным устройствам (мониторам), расположенным настойках. При помощи акустического оборудования он связан с телеведущими и

операторами, кроме того, он имеет возможность управления видео- и кинопроекционными аппаратными. Звукорежиссер помимо включения определенного микрофона имеет возможность звукового сопровождения телевизионного изображения; 3) техническая аппаратная оснащена усилительно-контрольным оборудованием (синхрогенератор ВКУ, осциллографы, измерительная аппаратура).

В настоящее время в составе Останкинского ТТЦ работают 22 аппаратно-студийных блока. Площадь студий колеблется от 50 до 1000 кв. м, количество телекамер — от 3 до 8.

Аппаратура ТЦ быстро обновляется, например, телекомпания НТВ использует три цифровых аппаратно-студийных блока и один аппаратно-программный.

Аппаратно-программный блок является основным звеном подготовки телепрограмм. Из ранее записанных телепередач или их частей, «живых» репортажей, прямых новостных эфиров и т.д. формируется целая программа. К этому моменту телепередачи проходят режиссерский, звукорежиссерский контроль, монтаж и проверяются службой технического контроля.

В составе АПБ, как правило, присутствует эфирная студия с телекамерами, осветительным оборудованием, микрофонами, ВКУ и пультом диктора для прямого эфира. Тут же используется оборудование, предназначенное для автоматизации выпуска программ.

Например, в АСК ОРТ работает 14 аппаратно-программных блоков, с эфирными студиями площадью 60 кв. м. Только в информационном комплексе находятся шесть АПБ с тремя студиями.

В составе телецентра могут одновременно работать несколько аппаратно-студийных и аппаратно-программных блоков, поэтому координирующим центром всего аппаратно-студийного комплекса является центральная аппаратная. Здесь происходит коммутация всех программ и распределение их по телевизионным радиостанциям и междугородным линиям связи. Сюда поступают сигналы из технических, видеомагнитофонных и кинопроекционных аппаратных.

Видеомагнитофонные аппаратные (ВМА) бывают двух типов: аппаратные записи-воспроизведения и аппаратные электронного монтажа. Видеосигналы через центральную аппаратную поступают на видеомагнитофоны. С пульта центральной аппаратной можно как записывать, так и воспроизводить необходимую информацию. Здесь расположено коммутационно-измерительное оборудование, отсюда в центральную аппаратную поступает основное количество сигналов для эфира с группы синхронно работающих видеомагнитофонов .

В составе центрального ТТЦ 19 видеомагнитофонных аппаратных и аппаратная озвучивания информационных сюжетов. Выдача программ в эфир обеспечивается с видеомагнитофонов в формате Betacam SP.

Аппаратная электронного монтажа предназначена для создания телепередач с помощью нелинейного монтажа. Она может заменить аппаратную записи/воспроизведения, так как в ближайшее время вещание будет осуществляться по безленточной технологии с видеосерверов. Тут же в передачу могут вводиться цифровые видеоэффекты.

Останкинский ТТЦ располагает 26-ю аппаратными электронного монтажа с оборудованием фирмы Sony.

Для передачи в эфир кинофильмов или их фрагментов снятых на светочувствительную пленку (кинопленку), используется телекинопроекционная аппаратная (ТКА),

Поскольку далеко не вся кинопродукция переведена в цифровой вид, осуществить ее показ по ТВ возможно при помощи специального телекинопроектора. Количество кадров в кино составляет 24 кадра в секунду, а в системах PAL/ SECAM — 25 кадров в секунду, поэтому проектор вынужден работать с чуть большей скоростью. Зритель не замечает, что тональность звука чуть-чуть повышается, и фильм заканчивается немного быстрей. Кроме того, смена кадров в ТВ осуществляется разверткой луча, а в кинопроекторе обтюратором, прерывающим световой поток.

Несмотря на популярность аналоговых и цифровых ТЖК, в ТТЦ используются 20 комплектов кинокамер (16 и 35 мм) и имеется аппаратура перевода сигнала с кинопленки на магнитную ленту. Звуковое сопровождение кино- и видеофильмов производится в комплексе озвучивания программ в формате Betacam SP.

Каналы связи

Для распространения телевизионного сигнала обычно применяются радиорелейные, кабельные и спутниковые линии связи. Весь комплекс технических средств, обеспечивающий передачу ТВ-сигнала, называется телевизионной передающей сетью.

Радиорелейные линии

Впервые идея передачи видеосигнала по эфиру, без проводов, была предложена пятнадцатилетним польским гимназистом Мечиславом Вольке еще в 1898 г., юный изобретатель послал заявку на изобретение в Петербург. В телеприемнике, названном Вольке «телектроскопом «, будущий академик предлагал использовать газоразрядную лампу. Напомним, что до первых экспериментальных телепередач пройдет больше четверти века.

На заре развития телевидения, учитывая огромную территорию нашей страны, предпочтение было отдано развитию радиорелейных (беспроводных) линий связи. Поскольку дальность распространения радиоволн в УКВ-диапазоне ограничена расстоянием прямой видимости (геометрической видимости), приемные и передающие антенны необходимо поднять на возможно более высокий уровень над поверхностью Земли.

Прокладывать подземные кабели для соединения телецентров было довольно дорого, кроме того, при повреждении канала связи обнаружить разрыв было бы непросто. Радиорелейные линии позволяли при необходимости изменить направление ТВ-сигнала или сделать его разветвление, перенаправив передающую антенну, не используя дорогостоящие земельные работы.

Сигнал с центральной телевизионной башни достигает ретранслятора (приемной антенны, расположенной на металлической опоре высотой 250-300 м), усиливается и проходит дополнительную обработку, при этом зона уверенного приема вокруг ретранслятора составляла 60—80 км. Для трансляции сигнала небольшим населенным пунктам применяются ретрансляторы малой мощности с радиусом действия 2—15 км.

Ретранслятор (активный) состоит из антенн, радиоприемника, радиопередатчика, устройства дистанционного управления и источника электропитания1. От одного ретранслятора сигнал передается к другому, от него к следующему и т.д.

Первой телевизионной башней в Советском Союзе была Шаболовская радиобашня высотой 148 м, построенная по проекту В. Г. Шухова в 1921 г. Развитие телевидения потребовало строительства более высокого сооружения, кроме того, парк технического оборудования разрастался и требовал специальных площадей. В середине 50-х гг. было принято решение о строительстве новой телебашни, строительная площадка которой перекочевала из Черемушек в Останкинский питомник. Под руководством архитектора Николая Васильевича Никитина на огромный фундамент водрузили пустотелую бетонную оболочку высотой 500 м, которую удерживали полторы сотни металлических канатов. Максимальная высота с передающими антеннами составляла 536 м. Авторский коллектив получил Ленинскую премию в области науки и техники. Более высокой в мире была только канадская телебашня в Торонто (550 м).

Зона уверенного приема вокруг Останкинской башни составляет 120 км.

27 августа 2000 г. на отметке 450 метров в башне вспыхнул пожар. Через два часа с начала возгорания прекратили вещание метровые телеканалы ОРТ, РТР, НТВ, «Культура» и ТВ-б. Еще спустя полчаса из эфира ушли дециметровые каналы ТВЦ и СТС, появились помехи в радиовещании УКВ диапазона. Некоторые каналы перешли на резервное вещание. После этого трагического события на отметке 147 метров на скорую руку был установлен маломощный передатчик, позволивший вещать на Москву. Вскоре башню восстановили, было принято решение о скорейшем развитии сети кабельного ТВ в Москве и поиска установки телекоммуникационных систем на альтернативных носителях. Всерьез рассматривалась версия установки передатчиков на аэростатах, но в то время в стране их просто не было, хотя передатчик, установленный на аэростате, был бы в состоянии передавать информацию в радиусе 30 км. Проекты, связанные с воздухоплаванием, стали всерьез разрабатываться.

Интересно, что еще в 1999 г. во время военных действий в Югославии американцы столкнулись с проблемой нехватки спутниковых каналов связи. Позднее в Афганистане из-за этой же проблемы они не могли эффективно использовать беспилотные самолеты. Начались активные разработки установки ретрансляторов на основе дирижабельных систем. Британская фирма ATG создала дирижабли, способные в течение пяти лет «висеть» у границы стратосферы на высоте 20 км. Предполагается, что флот из двух десятков таких аппаратов сможет полностью обеспечить работу сетей мобильных телефонов, ретранслировать сигналы телевидения, цифрового радиовещания и интернета.

В Москве при помощи радиопередатчика, установленного на аэростате «Барс», удалось подключить к интернету общеобразовательные школы одного из округов. Эксперимент показал практическую возможность реализации подъема ретрансляторов без строительства высотных мачт и башен. Уже разработан новый аэростат «Пума», на платформе которого может быть установлено телекоммуникационное оборудование.

Ретрансляторы метрового и дециметрового диапазон нежелательно устанавливать в пределах города, так как их излучение неблагоприятно воздействует на здоровье людей кроме того, в условиях разноэтажной застройки происходит переотражение радиоволн. Поэтому во многих странах стало развиваться ротовое телевидение, где маломощные радиопередатчики расположены в пределах городской застройки на высоких мачтах. Подобная система значительно дешевле оптико-коаксиальных кабельных сетей, так какие требуются сложные строительно-монтажные работы, при этом исчезает эффект радиотени, увеличивается выбор телепрограмм, большое количество ретрансляторов повышает надежность вещания.

На сегодняшний день радиорелейные и кабельные линии являются основой передающей телевизионной системы нашей страны, и все же на их основе в России было бы невозможно создать систему, достаточно густо покрывающую всю территорию. Эту задачу могли решить ретрансляторы, установленные на искусственных спутниках Земли.

История развития спутникового телевидения. Как называлась система спутникового распределительного телевидения.

Как называлась система спутникового распределительного телевидения — Сетчатые спутниковые тарелки Частоты спутникового телевидения Примечания Что такое спутниковое телевидение Круглые прямофокусные антенны

Эти антенны работают очень просто. Дефлектор, входящий в конструкцию, собирает излучение, исходящее от спутника, а затем фокусирует его в одной точке.

Какое спутниковое телевидение лучше выбрать: ТОП-6 лучших вариантов

Сегодня телевидение по-прежнему является довольно популярным средством развлечения и получения информации в Москве и по всей России. Существует множество способов «приема» телевидения. Например, вы можете подключить бесплатное цифровое телевидение, кабельное телевидение и интернет-телевидение.

Но мы переведем ситуацию на более высокий уровень. В местах, удаленных от городской инфраструктуры, для качественного телевидения необходимо установить спутниковую антенну, и спутниковое телевидение является единственным реальным решением.

В этой статье эксперты Obzor-Expert.com расскажут вам, какое спутниковое телевидение лучше выбрать из тех вариантов, которые вы можете найти сегодня.

Пару слов о спутниковом телевидении: что это такое

Прежде чем перейти к выбору оператора, необходимо понять, что такое спутниковое телевидение.

Спутниковое телевидение — специальная телевизионная система, в которой сигнал передается от источника к потребителю через искусственные спутники. Они находятся на орбите вокруг нашей планеты и обеспечивают высокое качество сигнала, который распространяется на большой территории.

В каждой системе спутникового телевидения используется несколько единиц оборудования:

• спутниковая антенна,
• приемник или блок CAM,
• конвертер,
• смарт-карта.

Это важно: в прошлом обычно требовался специальный приемник. В настоящее время телевизоры не нуждаются в таком устройстве; для спутникового телевидения достаточно CAM-блока.

Для подключения к спутниковому телевидению необходимо приобрести специальное оборудование

Спутниковое телевидение имеет множество преимуществ и недостатков. Давайте рассмотрим их подробнее.

• Хорошее качество сигнала,
• видео высокой четкости,
• возможность подключения в труднодоступных районах,
• большое количество каналов.

• Стабильная оплата подписки,
• приобретение дорогостоящего оборудования.

Если потенциальный пользователь хочет подключить спутниковое телевидение, у него есть только два варианта покупки оборудования. Первый касается приобретения конкретного оборудования. Например, если вы подключаетесь к МТС, вам придется покупать оборудование у того же оператора. Второй вариант — приобрести универсальное оборудование, но его установка занимает много времени.

Наиболее интересная ситуация возникает при отключении каналов. Люди неизбежно сталкиваются с этой проблемой в двух ситуациях:

• Недорогая упаковка,
• оборудование сторонних производителей.

И хотя упаковка понятна, оборудование сторонних производителей является проблемой номер один для многих людей. Обычно, рекламируя свои телевизоры, производители стараются продавать только свое оборудование. Вот почему ремесленники, которые видят чужое оборудование, уменьшают упаковки.

У вас должен быть универсальный вариант, где есть все, что вам нужно.

Спутники и каналы

Существуют различные спутники, которые транслируют каналы в разном количестве:

• Hot Bird — около 600 каналов,
• Astra — около 300 каналов,
• Sirius — около 90 каналов,
• Amos1/2 — около 20 каналов,
• НТВ Плюс и Триколор (Eutelsat W4) — более 200 каналов.

Каждый из спутников передает не только «мусорное телевидение», но и более интересные каналы, которые пользуются популярностью у большинства людей.

Большинство современных телевизоров не нуждаются в отдельных цифровых приемниках — они встроены непосредственно в схему телевизора. Пользователю остается только решить, какой тип цифрового приема он предпочитает.

История развития спутникового телевидения

Цифровое и спутниковое телевидение — это тандем будущего. Преимущества по сравнению с аналоговым телевидением настолько очевидны, что их осознает и рядовой гражданин. Спутниковое телевидение все чаще обсуждается как постоянная альтернатива традиционному телевизионному вещанию.

Флагманом и пионером спутникового телевидения был советский спутник «Молния-1», который был запущен в космос в 1967 году. «Молния-1» была первым спутником, который транслировал телевидение на широкую аудиторию. За «Молнией-1» последовала «Молния-2» и спутниковые системы «Экран», «Горизонт» и «Орбита-2». С каждым запуском зона телевизионного вещания расширялась до малонаселенных районов страны.

Статья по теме: Какая страна сильнее Россия или США. Какая страна сильнее америка или Россия.

В конце 1970-х годов была введена система «Москва», которая позволила осуществлять прямое вещание радиопрограмм. В 1989 году усовершенствование системы позволило транслировать телевизионные программы СССР за рубежом. В 1990-х годах появились первые стационарные спутниковые антенны.

HD-качество и мультимедиа

Цифровое и спутниковое телевидение, широко используемое с 1996 года, представляет собой специальную систему передачи аудио и видео. Передача основана на кодировании сигнала по цифровым каналам. Люксембург — первая страна, полностью перешедшая на цифровое вещание. В России переход на новые технологии должен быть завершен к 2015 году. Будущее телевидения заключается в полной оцифровке изображения и звука. Ни один эксперт не оспаривает теорию о том, что в ближайшем будущем комбинация спутникового и цифрового телевидения заменит аналоговое вещание во всех странах мира.

Большинство современных телевизоров не нуждаются в отдельных цифровых приемниках — они встроены непосредственно в схему телевизора. Пользователю остается только решить, какой тип цифрового приема он предпочитает.

Спутниковое телевидение

Спутниковое телевидение — передача телевизионного сигнала от вещательного центра к потребителю через искусственные спутники Земли, расположенные в космосе на геостационарной орбите (бывшей и других типах орбит 1 2 ) вблизи экватора и оснащенные приемо-передающими устройствами. По сравнению с наземным телевидением, оно обеспечивает хорошее качество телевизионного сигнала на больших территориях, труднодоступных для обычных средств передачи.

Для приема сигнала спутникового телевидения требуется специальное оборудование. Типичный комплект состоит из спутниковой антенны, кронштейна (для крепления антенны на стене или потолке), конвертера, кабеля и ресивера (спутникового приемника). Для просмотра телепрограмм с помощью ресивера используется обычный ТВ-тюнер, реже — компьютерный монитор (со специальным DVB-тюнером).

Аналоговое телевидение распространяется через спутник, обычно в кодированном или скремблированном виде в соответствии с телевизионными стандартами NTSC, PAL или SECAM.

Цифровой телевизионный сигнал или мультиплексный сигнал обычно модулируется в QPSK или 8SPK.

В целом, цифровое телевидение, включая спутниковое, основано на открытых стандартах, таких как MPEG, DVB-S и DVB-S2.

Коммерческие системы шифрования включают BISS, Conax, DigiCipher, DigiCipher, Irdeto, Nagravision, PowerVu, Viaccess, Videocipher и VideoGuard. Многие коммерческие системы шифрования были взломаны.

Благодаря использованию спутниковых систем появилась возможность получать цифровые изображения вплоть до HD-качества. Операторы спутникового телевидения обычно предлагают своим клиентам различные пакеты телеканалов в зависимости от их предпочтений и финансовых возможностей.

См. также

• Дополнение статьи (статья слишком короткая или содержит только словарное определение).

Фонд Викимедиа. 2010.

Полезное

Смотреть что такое «Спутниковое телевидение» в других словарях:

Спутниковое телевидение — Телевидение, основанное на передаче сигнала через спутники связи. Некоторые сигналы спутникового вещания преобразуются для предотвращения несанкционированного доступа. На английском языке. ….

СПУТНИКОВОЕ ТЕЛЕВИДЕНИЕ — Спутниковое телевидение, телевизионное вещание, передаваемое зрителям через спутники связи, находящиеся на орбите вокруг Земли. Эти спутники находятся на синхронной орбите над экватором Земли. Следовательно, каждый из этих спутников является… … Энциклопедический словарь науки и техники

Башкирское спутниковое телевидение — Башкирское… Википедия

ТЕЛЕВИДЕНИЕ — (от tel. и vision) Научная, технологическая и культурная область, связанная с передачей изображений движущихся объектов на расстояние с помощью радиоэлектронных устройств. Телевидение основано на принципе последовательной передачи…

Телевидение в Индонезии — Оператор … Википедия

Телевидение в США — Серия статей о культуре США … Википедия

Телевидение — (телевидение) Понятие телевидения, история возникновения телевидения Понятие телевидения, история возникновения телевидения, цифровое телевидение Содержание Содержание 1. Возникновение телевидения 3. Перспективы развития телевидения … Энциклопедия инвестора

Телевидение — (греч. tole далеко и лат. video вижу, от неолатинского televisio дальнее видение) набор устройств для передачи движущихся изображений и звука на расстояние. Этот термин также часто используется для обозначения организаций … Википедия.

Статья по теме: Какие приложения на Xiaomi можно безболезненно удалить. Центр quick app что это.

Телевидение — i; ср. 1. дистанционная передача и прием изображений движущихся и неподвижных объектов и звука с помощью радиоэлектронных средств. Цветное и черно-белое телевидение. Кабельное и спутниковое телевидение. Телевизионные системы. Телевизионные технологии…. … Энциклопедический словарь

Телевидение Башкортостана — Уфимский телецентр с телебашней Телевидение Башкортостана — это комплекс объектов телевизионного вещания на территории Республики Башкортостан. Содержание … Википедия

Есть три способа «раскодировать» и посмотреть его. Первый — приобрести у оператора карты и CAM-блок, если вы хотите смотреть телевидение на современных телевизорах. Второй вариант — купить ресивер, если у вас нет хорошего телевизора. И последний вариант — это обмен картами. Однако этот метод не очень популярен среди операторов, так как считается незаконным способом мониторинга.

Как верно выбрать спутниковую антенну

Размеры антенн для приема спутниковых сигналов различны. Вещательные компании предлагают почти аналогичные условия для пользователей. Некоторые операторы, например, МТС, используют разные антенные блоки в разных районах.

С самого начала работы системы становится ясно, что размер спутниковых антенн играет определенную роль. Чем больше отражающая поверхность дефлектора, тем больше волновой энергии он собирает и передает преобразователю.

Каналы спутниковой передачи обычно рассчитываются с использованием средних параметров. Таким образом, в зонах с оптимальным приемом пользователь может установить классическую антенну диаметром 60 см. В районах, где сигнал слабый, предпочтительнее использовать антенну с отражателем диаметром 90 см и более.

Карта покрытия — показывает размер антенны для хорошего приема спутникового сигнала.

Выбираем антенну для интернета

После того как вы определились с поставщиком спутникового интернета, необходимо выбрать подходящую антенну. На самом деле это несложно.

Вам не нужно знать физику или формулы, и вам не нужно ничего вычислять. Провайдеры могут выбрать подходящую антенну с помощью комплекта спутникового интернета.

Выбираем антенну для ТВ

Если вы хотите купить спутниковую антенну для своего телевизора, вам необходимо учесть ее размер. Этот параметр напрямую связан с коэффициентом усиления антенны. Чем он больше, тем больше параметр усиления.

Если размер антенны меньше размера, допустимого для приема нужного транспондера, на дисплее появится сообщение «нет сигнала». Изображение становится «квадратным», и то же самое происходит, если антенна неправильно выровнена относительно спутника.

Для разной мощности приема спутников требуются разные диаметры антенн (53 дБВт — 0,6 м, 48 дБВт — 0,8 м, 45 дБВт — 1,0 м, 40 дБВт — 1,5 м).

Какую спутниковую тарелку лучше выбрать для интернета и телевидения

Наклонные антенны больше подходят для приема спутникового телевидения и Интернета. Офсетные тарелки — это асимметричные секции вращающегося параболоида, в которых находится излучатель. Фокус этого элемента находится ниже, чем геометрический центр самой антенны.

При таком положении тень от полезной площади антенны удаляется как от осветителя, так и от его опор. Это увеличивает полезную площадь при той же площади зеркала. В таких конструкциях осветитель располагается ниже центра тяжести блюда. Это повышает устойчивость антенны при порывах ветра.

Установка и настройка офсетной антенны

Выбираем антенну для дачи

Антенны, принимающие спутниковые сигналы, как и их аналоговые аналоги, зависят от волны, идущей от наземных вышек. Если он слабый, качество передачи также низкое. По этой причине следует учитывать расстояние до транспондера и приобретать специальные усилители. Не забудьте также учесть погодные условия.

Как повесить и настроить спутниковую антенну?

Для установки спутниковой антенны в домашних условиях вам понадобятся следующие инструменты:

• Удлинительный кабель с 3 розетками,
• Трехжильный кабель питания с трехжильным наконечником и дрель с молотком или дрель со сверлом подходящего диаметра для крепления кронштейна с помощью анкеров или дюбелей,
• Открытый гаечный ключ с шириной захвата 13 мм и 10 мм (лучше два),
• Крестообразная отвертка,
• молоток,
• клейкая лента или пластиковые стяжки.

При сборке антенны тщательно затягивайте винты и не забывайте о шайбах. Прикрутите два распределителя тока к кронштейну преобразователя. Один прикручивается с правой стороны, а другой — с левой вместе с инвертором. Не затягивайте слишком сильно. То же самое относится и к самому держателю антенны.

Статья по теме: Почему собаки виляют хвостом? На самом деле они эмоционально так общаются. Почему собака виляет хвостом

Обычное использование мультифида при установке спутниковой антенны на три спутника

Прикрепите кронштейн к стене. Затем блюдо следует подвесить так, чтобы оно было обращено на юг или юго-восток. Затем необходимо протянуть удлинительный кабель и подключить телевизор непосредственно к ресиверу или тюнеру. На этом работа заканчивается.

В целом, стоимость спутниковых антенн снижается. Скоро каждый сможет наслаждаться этой роскошью и иметь множество каналов на выбор. Все, что требуется от клиента, — это выбрать правильный продукт.

СПУТНИКОВОЕ ТЕЛЕВИДЕНИЕ — Спутниковое телевидение, телевизионное вещание, передаваемое зрителям через спутники связи, находящиеся на орбите вокруг Земли. Эти спутники находятся на синхронной орбите над экватором Земли. Следовательно, каждый из этих спутников является… … Энциклопедический словарь науки и техники

Новый принцип приема

Следующим шагом в эволюции спутникового телевидения стала передача в формате MPEG-4 и появление программ в формате Full HD. В августе 2008 года началось вещание платформы HD. Другие операторы также начали транслировать отдельные программы в формате высокой четкости.

Появились новые спутниковые операторы. В 2009 году был запущен Raduga TV (75°E), а в 2010 году — Ricor TV (60°E), уникальный канал, который позволяет не только смотреть линейные телеканалы, но и записывать их с таймером, чтобы посмотреть в любое время. Также можно было записывать программы, транслируемые одновременно по разным каналам.

Примерно с 2010 года принцип индивидуального спутникового приема начал меняться благодаря снижению цен на операторов и традиционные ресиверы. Раньше спутниковый ресивер устанавливался в квартире или доме, и сигнал с его выхода распространялся на другие телевизоры по кабелю. Они смотрели только одну программу за раз. Теперь каждый телевизор имел свой собственный приемник. В целях экономии каждый зритель мог получать свой пакет программ на каждом телевизоре, иногда от разных операторов. Стало возможным смотреть разные телеканалы на разных телевизорах.

Сегодня пользователей можно разделить на две категории: первая — это большинство, для которых спутниковое телевидение — не более чем средство передачи телевизионного сигнала на телевизор; вторая, гораздо меньшая группа — это экспериментаторы и первооткрыватели спутникового приема, для которых важно не содержание телепрограммы, а сам факт ее приема.

Примерно с 2015 года наблюдается снижение интереса к спутниковому телевидению. Это можно объяснить развитием телевизионной передачи через интернет. Для этого требуется гораздо более простое оборудование. Также произошел переход на цифровое наземное и кабельное вещание. Однако производители спутниковых ресиверов предлагают и комбинированные модели, которые могут принимать программы DVB-S2/T2/C, а также IPTV и другие интернет-сервисы. Приемники Android предлагают огромные возможности.

Большинство современных телевизоров не нуждаются в отдельных цифровых приемниках — они встроены непосредственно в схему телевизора. Пользователю остается только решить, какой тип цифрового приема он предпочитает.

Трансляции в формате Ultra HD 4K получили широкое распространение. Большинство телевизоров, представленных на рынке, поддерживают эту функцию.

Кроме того, сейчас существуют спутниковые ресиверы для домашнего использования, которые могут принимать профессиональный формат T2-MI с модуляцией SX2. Это имеет мало практического значения, но интересно с экспериментальной точки зрения.

В некоторых случаях IPTV является единственным способом приема определенных телевизионных программ, если они недоступны через спутник или точка приема находится вне зоны вещания. Это делает возможным прием за горизонтом.

Комбинируя различные технологии, можно принимать телевизионные программы, представляющие особый интерес для конкретного зрителя, и оптимизировать затраты на просмотр.
