Как сделать вентилятор своими руками?
Летнюю жару всегда легче переносить с вентилятором, но если тепло в году длится не более нескольких недель, то явно не стоит тратиться на дорогостоящее оборудование. В таких случаях гораздо разумнее будет изготовить подобное устройство самостоятельно.
Простой вариант из дисков
Проще всего сделать вентилятор своими руками из CD-дисков. Этот вариант окажется еще и наиболее экономным, так как требуемые заготовки, как правило, имеются в каждом доме, но доживают свою жизнь в дальних шкафах, более не используясь. Простая самоделка не сможет поразить габаритами и мощностью, но вполне обеспечит легкий ветерок для одного человека, к примеру, работающего за столом.
Для работы потребуется подготовить пару CD-дисков, бытовой моторчик малой мощности или привод от дисковода, винную пробку, провод с USB-разъемом и плотную картонную трубку. В качестве последней подойдет обычная втулка от рулона туалетной бумаги. По желанию предварительно она декорируется. Вместо пробки можно использовать любой обломок пластика подходящего размера, в котором просверлено отверстие.
Соединить детали в одно целое позволят паяльник, термоклей и зажигалка, альтернативой последней вполне может стать обычная свечка. Наконец, в процессе сборки не обойтись без карандаша, линейки и листка в клеточку.
Создание вентилятора начинается с того, что поверхность одного из дисков разделяется маркером на 8 ровных фрагментов. Рекомендуется выбрать именно четное количество, поскольку это упростит балансировку. Бумага в клеточку позволит справиться с этой задачей без каких-либо затруднений. Достаточно будет сперва начертить крест, а затем каждый из образовавшихся прямых углов разделить пополам. Диск совмещается с чертежом таким образом, чтобы скрещивающиеся линии оказались в центре отверстия.
Когда секции будут распланированы, можно приступать к формированию лопастей путем использования паяльника. Инструмент ведется от прозрачной части к краю строго по чертежу разметки. В принципе, разрезать удастся и ножницами, но тогда возникнет вероятность поломки диска, его растрескивания или деформации. При отсутствии паяльника задействуется нож, разогретый на плите. Остатки наплавленного пластика счищаются также при помощи ножа.
На следующем этапе поверхность диска нагревается над огоньком свечи, лопасти слегка разворачиваются. Как альтернативу также можно задействовать зажигалку или паяльный фен. Важно, чтобы пламя воздействовало только на центр заготовки. Все лопасти разворачиваются в одинаковом направлении. По завершении отверстие заготовки затыкается пробкой. Чтобы она не выпадала, края дырочки предварительно промазываются клеевой субстанцией.
USB-провод соединяется с мотором. Если лопасти вентилятора будут вращаться не в ту сторону, то предлагается сменить полярность проводков. Моторчик прикрепляется к картонной детали, а та, в свою очередь, ко второму CD-диску. Формировать лопасти у последнего необязательно, так как ему предстоит играть роль подставки.
Готовый пропеллер насаживается на каркас будущего устройства строго по центру. Надежная фиксация обеспечивается использованием термоклея или изоленты.
Лайфхак: как сделать вентилятор в домашних условиях за полчаса
Сахалинка поделилась лайфхаком, как сделать мощный вентилятор в домашних условиях. На создание нехитрого оборудования ушло полчаса свободного времени и примерно 1500 рублей – в два раза меньше стоимости готового устройства. Специально для ИА «КП-Сахалин» островитянка записала видеоинструкцию, которая пригодится каждому жителю этим летом. Уже завтра, 29 июля, синоптики обещают новый температурный рекорд в +35°С.
Итак, для создания домашнего вентилятора потребуется: шнур (примерно 5 метров), штепсельная вилка, гофрированная труба (в среднем 145 рублей) и вентилятор для вытяжки без решетки, выбор которых широк в любом хозяйственном магазине. Его стоимость ориентировочно составляет 1200 рублей.

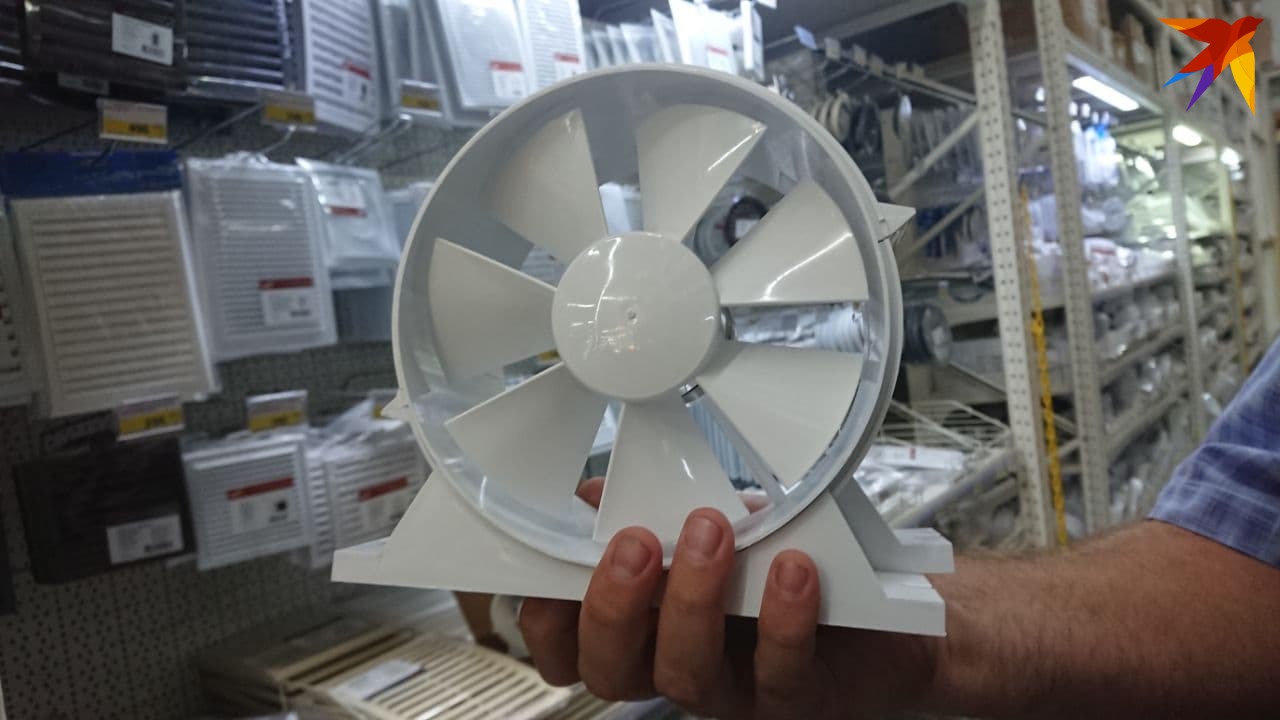

Потребуется вот такой простой вентилятор для вытяжки Фото: Предоставлено героем публикации
– Можно выбрать вентилятор помощнее, но тогда будет шуметь побольше. Мы взяли маленький, дует отлично. А труба помогает направить поток воздуха туда, куда хочется. В комнате стало заметно прохладнее. А то в такую жару в квартире воздух просто стоит, нарезать его можно, – прокомментировала Нина, добавив, что идея создания домашнего вентилятора принадлежит ее мужу.

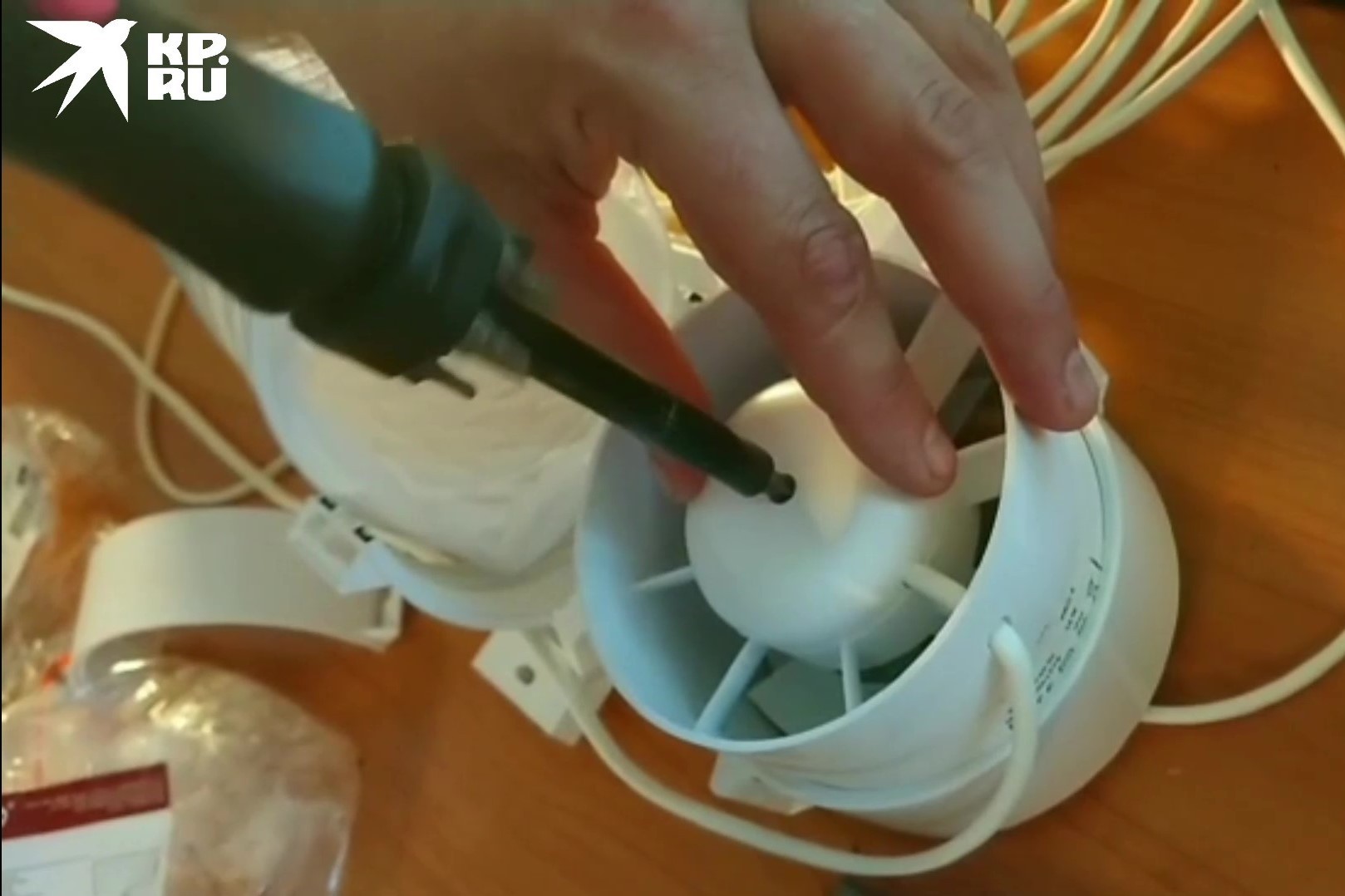

Смотрим, как сделать вентилятор дома за полчаса
Предоставлено героем публикации
На изготовление устройства ушло максимум полчаса.
Домашний вентилятор готов
Предоставлено героем публикации
Сахалинцы раскупили вентиляторы в магазинах с приходом изнуряющей жары. Полки в магазинах опустели. Островитяне сметают не только вентиляторы, но и настольные ветерки и прочие приспособления для циркуляции воздуха. Ранее ИА «КП-Сахалин» сообщало, что завтра, 29 июля, погода в регионе установит новый температурный рекорд. Синоптики объявили штормовое предупреждение.
ЧИТАЙТЕ ТАКЖЕ:
К ЧИТАТЕЛЯМ
Стали свидетелем интересного события? Сообщите об этом нашим журналистам:
WhatsApp: +7 900-434-15-15
И не забудьте подписаться на нас в соцсетях:
Также читайте ИА «КП-Сахалин» в Telegram.
Читайте также
Возрастная категория сайта 18 +
Сетевое издание (сайт) зарегистрировано Роскомнадзором, свидетельство Эл № ФС77-80505 от 15 марта 2021 г.
ГЛАВНЫЙ РЕДАКТОР — НОСОВА ОЛЕСЯ ВЯЧЕСЛАВОВНА.
ШЕФ-РЕДАКТОР САЙТА — КАНСКИЙ ВИКТОР ФЕДОРОВИЧ.
АВТОР СОВРЕМЕННОЙ ВЕРСИИ ИЗДАНИЯ — СУНГОРКИН ВЛАДИМИР НИКОЛАЕВИЧ.
Сообщения и комментарии читателей сайта размещаются без предварительного редактирования. Редакция оставляет за собой право удалить их с сайта или отредактировать, если указанные сообщения и комментарии являются злоупотреблением свободой массовой информации или нарушением иных требований закона.
Исключительные права на материалы, размещённые на интернет-сайте www.kp.ru, в соответствии с законодательством Российской Федерации об охране результатов интеллектуальной деятельности принадлежат АО «Издательский дом «Комсомольская правда», и не подлежат использованию другими лицами в какой бы то ни было форме без письменного разрешения правообладателя.
Приобретение авторских прав и связь с редакцией: kp@kp.ru
Как сделать аккумуляторный настольный вентилятор из ПВХ трубы
Вентиляторы очень эффективно спасают от жары, к сожалению, не всегда имеется возможность ими пользоваться. Но это точно не касается этого самодельного портативного аккумуляторного вентилятора. Его можно носить с собой даже на работу или учебу. Чтобы не страдать от жары, сделайте себе такое устройство.
Материалы:
- Пластиковая канализационная труба 110 мм;
- листовой пластик;
- супер клей;
- электродвигатель 3-9 В — http://alii.pub/5qa7qp
- пластиковая крыльчатка вентилятора 100 мм;
- двухжильный провод;
- аккумуляторы 18650 – 2 шт. — http://alii.pub/5becfz
- модуль зарядки Micro USB для Li-ion аккумуляторов — http://ali.pub/5bec2y
- ШИМ регулятор — http://alii.pub/5q1o2r
Процесс изготовления вентилятора
От канализационной трубы 110 мм нужно отрезать 2 кольца ширина 30 и 20 мм. Из узкого требуется удалить кусок длиной 40-50 мм и закруглить полученные края. Это будет держатель диффузора, в качестве которого послужит второе кольцо.
Широкое кольцо нужно просверлить в двух местах точно напротив друг друга. Также сверлится полукольцо по краям и в центре.
Из резины вырезаются шайбы. С их помощью нужно создать зазор между кольцом и полукольцом, и затем скрутить их винтами.
От тонкой пластиковой трубки отрезается кольцо длиной 30 мм. Также из нее нужно вырезать 2 полосы. Кольцо и полосы вклеиваются в диффузор. В него помещается небольшой двигатель постоянного тока, и также приклеивается.
На его вал надевается крыльчатка.
К контактам двигателя припаивается двухжильный провод. Его нужно проложить к отверстию в центре держателя диффузора, закрепляя клеем.
Подставка вентилятора делается из трубы 110 мм длиной 60-80 мм. Ее нужно нагреть и растянуть, вставив 2 трубки по 50 мм, пока заготовка не застынет. Ее края обрабатываются напильником. Из листового пластика под нее вырезаются заглушки.
В подошве в центре сверлится отверстие, и через него прикручивается крепление диффузора. Между ними укладывается резиновая шайба. Сбоку делается еще одно отверстие, чтобы завести внутрь провод от двигателя.
К контактам двух аккумуляторов припаиваются провода. Затем они подключаются к модулю зарядки. Подключение выполняется по предложенной схеме с подключением ШИМ регулятора.
Электронные составляющие с батареями прячутся в подошву вентилятора. Регулятор ШИМ контроллера выводится через заглушку, как и разъем модуля зарядки. Компоненты и заглушки закрепляются клеем.
Как сделать вентилятор?
Сделаем простейший вентилятор.
Понадобится:
1. Двигатель на 3 В
2. Секция на 2 батарейки по 1,5 В. Я брала в магазине «ЧИП и ДИП».
3. Выключатель.
4. Провод 15 см.
5. Бобины от лески или верёвок, банка от Полисорба, баночка из-под гуаши.
6. Крыльчатка от кулера блока питания.
7. Паяльник.
8. Термопистолет.
9. Саморезы 11 шт. длиной 2см.
1.Возьмём бобины от ниток диаметром 5мм и высотой 4,5см — от лески или шнура.
Намечаем маркером отверстие под выключатель и прорезаем маникюрными ножницами отверстие чуть меньше размера выключателя и вставляем выключатель в бобину:
2. Теперь формируем каркас вентилятора: составим 3 бобины вместе и наметим четыре отверстия под болты или саморезы маркером на нижней части верхних бобин. Прожигаем отверстия через края двух бобин:
3. При помощи зажигалки оплавляем и очищаем красный провод от от секции с батарейками и крепим к одной клемме выключателя, а к другой — второй красный провод. Чтобы изолировать клеммы от контакта друг с другом, заливаем их термоклеем:
4. Крепим красный провод к плюсу + двигателя, а чёрный, соответственно, — к минусу — двигателя:
5. Верх можно сделать из коробочки из-под гуаши: на крышке паяльником формируем отверстие под провода и 3 отверстия под саморезы. И на самой коробочке вырезаем отверстие маникюрными ножницами чуть меньше диаметра двигателя и помещаем внутрь. Как в случае с выключателем, можно для надёжности залить термоклеем снаружи.
6. Крыльчатку от кулера насаживаем на пробку, пустоты залепляем пластилином или заливаем парафином, саморезом или шилом делаем отверстие в пробке, заливаем эпоксидным клеем или термоклеем, и насаживаем на двигатель. Если это эпоксидная смола — оставляем сохнуть на сутки и только после этого включаем!
П.С. Внутри банки от Полисорба (опора вентилятора) для устойчивости конструкции находятся старые, отжившие своё, батарейки.
