Year: 1984

ВЕНТИЛЯТОР ТИПf\ ВВФ- 71М 1 Пf\СПOtРТ 1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ 1 Вентилятор типа ВВФ-71М предназаачен д.11я обдува компьюте• ров, в том числе микро-ЭВМ, контрольн0'-11з_мерител»нnrо оборудования, а также отдельных блоков, приборов, р~.дti~ппаратуры и т.д. Вентилятор предаазначен для экспл)'атации в условиях умеренного климата исполнения УХЛ категории 4.2 П•~ ГОСТ 15150-69. Питание вентилятора осуществляетсsj от однофазюй сети пере­ менного тока напряжением 220 В, частотой 50 Гц. 2. ОСНОВНЫЕ ТЕХНИЧЕСI(ИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ 1 2. 1. Габаритные, установочные и щ:исоединительные размеры вен­ ти.1ятора до.r1жны соответствовать значениям, указанным ва габарит­ ном чертеже Ц62.964.003 ГЧ. 2. 2. Масса вентилятора должна быть не более 0,43 кг. 2. 3. Нэминальная величина производительности в~тилятора при ::татн2. 7 . Номцнальный режим ра~оты вентилятора проАод:щительный Sl по ГОСТ 183-74. 2. 8. ВеН'l'илят.ор работоспособен при отклонении в3пряжеиия сети в пределах от 10 до минус 15% от номинального значения и частоты ±2,5% от номинальных значений. 2. 9 . Вентцляwр работоспособен при пред~л:ьво щщустимой темпе· ратуре окружающей среды до 55°С. 2, 10. Вент~тятор работоспоо::~бен в условиях воздействии вибра· ции частотой O'D 1 до 55 Гц с амплитудой не более 0,1 f!ll.f • •2. 11 . Срок службы вентилятора должен быть ве менее 10 лет. 2. 12. Ресурс вентилятора должен быть не менее 10000 ч при уело· вин соблюдения правил хранения, транспортирования, монтажа и эксплуатации. 2. 13. В еJJоятность безотка з ж>й работы вентщmтQра на пери2д на· рабо·тю1 301Ю Ч должна быть 0,85 при доверительной вероятности Р-.=0,8. 8. К.ОМПЛЕ!(Т ПOCTABK>IJ 3. 1 . 6ентилятор ВВФ-71М - 1 шт. Ц.62964.003 3. 2. I]ас11орт - 1 экз. 3. 3 . Заземляющий элемент - 1 шт. 4, УКАЗАНИЯ МЕР БЕЗОПАСff.ОСТИ 4. 1. Сопротцвленне изоляции обмотки относительно IS;opд.yca долж­ но быть не менее 60 МОМ в практически ·холодном соетоющи вентиля­ тора. 4. 2. Вентилятор должен быть снабжен зазе111ля.ющ~ ~ементом. Разрешается совмещать один из крепежttых винтор о sаэеип~)lтки И ПО B:I ЗЗВiрШе- НИИ - 50 дБА. 4. 4 . Монтаж вентилятора и · заземление прошнюдится в сgе:rветст· вии с требованиями «Правил т11хнической эксплуат1щи.11 элек~р·оус:rа · ноnок потребителями» и с:Прави.7\ техники безопасн0ст11 электроустано· вок потребителей». 4. 5. При установке вентиля~Qра в оборудов;ц1щ1 al.Q(iXQABМ.O пре­ дусмотреть ограждение или недоступн:>сть прйкосиоnенвя к его вра · щающимся и токоведущим част'ям.
\ \ 1 \ j 5. ПОРЯДОК УtТАНОВК.Н 5. 1 . Вентилятор устанавливается в оборудовании вертикально . &. 2 . Для монтажа вентилятора в предназначенное оборудование на фланце вентилятора предусмотрены 4 отверстия диаметром 5,5 им:. б. З. Заземляющий элемент устанавливается на зачищенном е11 краски отверстии на фланце вентилятора. 6. ТЕХНИЧЕСКОЕ ОБQШ/ЖИВАНИЕ 6. 1. Периодически осматривать вентилятор и при необходимости очищать от пыли сухой ветошью, а 1 затем техническим сnnрт-Ьм ГОСТ 18300-87, проверять сопротивлени~ изоляции его токоведуrцих частей . 6. 2 . Подшипник·::~вый узел вентилятора периодически цоnолпять маслом турбинным Т-30 ГОСТ 32-74. ДJiя этого необходимо снять колпак и долить масло. Периоднческ@е пополнение маслом · определяется тслОВ/!1!14И экс· плуатацпи, но ве реже одного раза в течение 12 месяцев (3000 ч> ра· боты. 7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ B_,t1H'I"J \) .; ·•· . А,1· '« ~·--·· . · \:~\ ~ "\-р'. "' .. в; ·ПРАВИЛА ХРАНЕНИЯ 1\ '· . (')\) . ' . '" \ ~:~ 1. " В~fтиЛЯ;~р ~ упаковке следует хранить в условиях, установ· ·4енных,,' для ле rкои rру9пы условий хранения по ГОСТ 15150--69. ' -:-1! . 2 . Наличие в вqздухе паров кислот, щелочей и прочих аrрессив· ных прИм~с~й не·.i~эпу'скается. ' . 9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 9. 1 . Предприятие - из готовитель гарантирует нормальную 'a/$.G'l'Y вентилятора в течение 3 лет со дня получения lfX п·:>требИlf!!J!е.м при соблюдении условий эксплуатации, транспортирования и xpaUIЭ.UJJR, ус· тановленных техническими условиями Ц62.964 . 003 ТУ и вас'l'\'J!!ЩИМ пас· портом. 9. 2. Предприятие-изготовитель _ обязуется в течение Г!J>>IJ..JITИ!~Qro срока безвозмездно устранять выяв;1енные дефекты или замеп11r~ вен· тилятор, если он не может быть испраВJiен на предприятии - rtотребите.1111

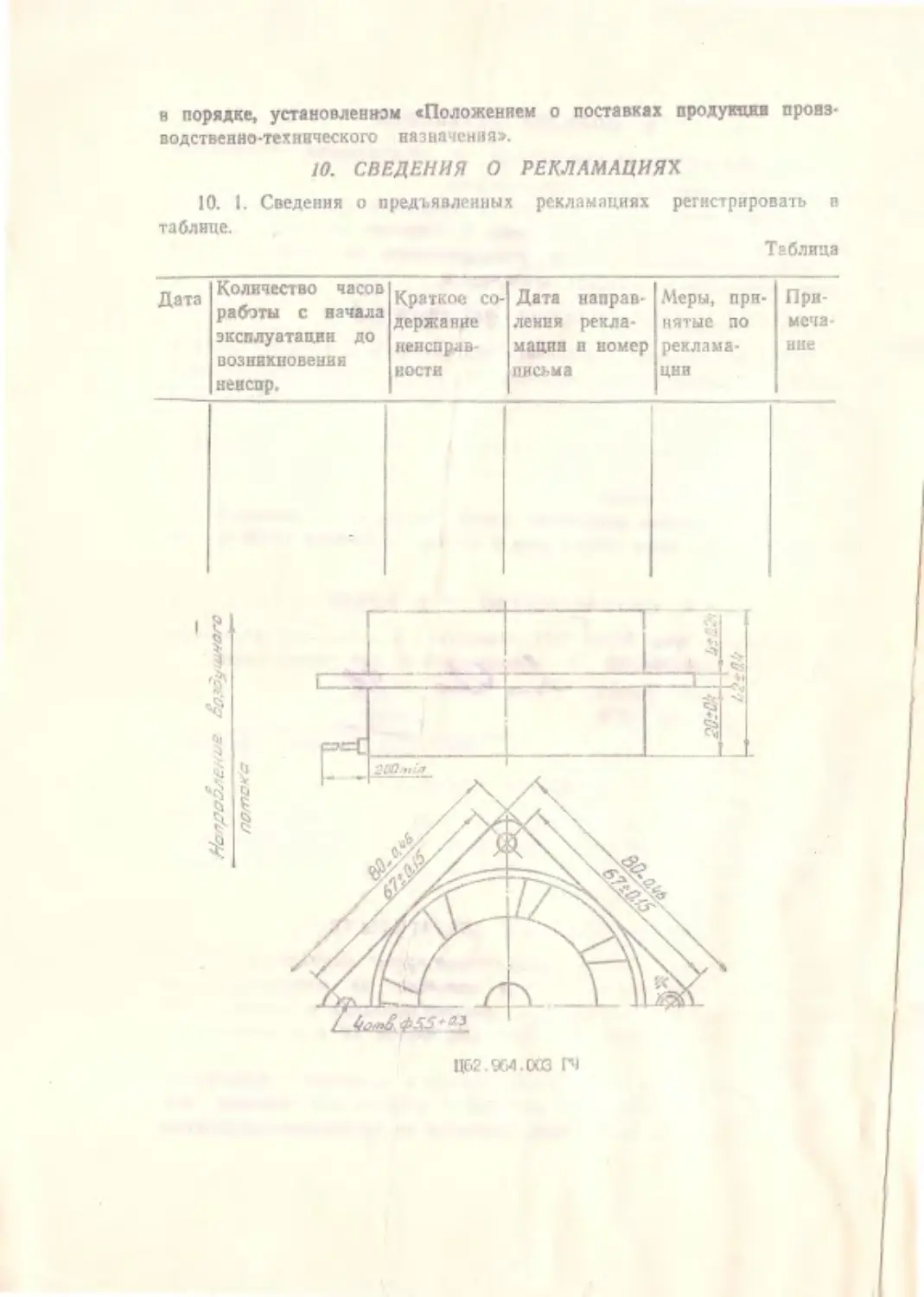

в порядке, установленн·Jм «Положением о поставках продукции произ· водственно-технического назначения». 10. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ 1О. 1. Сведения о предъявленных рекламациях регистрировать в таблице. Таблица Дата ние Количество часов К д м п .аб-Jты с начала раткое со- ата направ- еры, при- ри- р держание ления рекла- нятые по меча- эксплуатации до неисправ- мации и номер реклама- ности письма ции возникновения не1:1сnр. -,- цб2.964.ооз rч

Вентилятор ВВФ-71М

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Войти

Уже есть аккаунт? Войти в систему.

Подписчики 0

Последние посетители 0 пользователей онлайн

Ни одного зарегистрированного пользователя не просматривает данную страницу

• IPS Theme by IPSFocus
• Политика конфиденциальности
• Обратная связь

• Уже зарегистрированы? Войти
• Регистрация

Главная

Активность

• Создать.

Важная информация

Мы разместили cookie-файлы на ваше устройство, чтобы помочь сделать этот сайт лучше. Вы можете изменить свои настройки cookie-файлов, или продолжить без изменения настроек.

Вентилятор типа ВВФ-71М паспорт

Вентилятор типа ВВФ-71М предназначен для обдува компьютеров, в том числе микро-ЭВМ, контрольно-измерительного оборудования, а также отдельных блоков, приборов, радиоаппаратуры и т. д.

Вентилятор предназначен для эксплуатации в условиях умеренного климата исполнения УХЛ категории 4.2 по ГОСТ 15150-69.

Питание вентилятора осуществляется от однофазной сети переменного тока напряжением 220 В, частотой 50 Гц.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2. I. Габаритные, установочные и присоединительный размеры вентилятора должны соответствовать значениям, указанным на габаритном чертеже Ц62.964.003 ГЧ.

2. 2. Масса вентилятора должна быть не более 0,43 кг.

2. 3. Номинальная величина производительности вентилятора при статическом давлении равном нулю должна быть 0,75 м³/мин.

Минимальная величина производительности вентилятора должна быть 0,675 м³/мин.

Номинальная величина статического давления, при производительности равной нулю должна быть 1,4 кгс/м².

Минимальная величина статического давления должна быть 1,2 кгс/м².
Предельное отклонение производительности вентилятора в сторону увеличения не ограничивается.
2, 4. Номинальная частота вращения вентилятора должна быть 2850 об/мин.

ПРИМЕЧАНИЕ. Несоответствие частоты вращения номинальному значению не является браковочным признаком, если по всем остальным параметрам вентилятор соответствует требованиям Ц62.964.003 ТУ.

2. 5. Номинальная потребляемая мощность вентилятора должна быть не более 22 Вт.
2. 6. Номинальный потребляемый ток вентилятора должеи быть не более 0,15 А.

Addeddate 2022-01-31 16:37:36 Identifier ventilatorVVF71m Identifier-ark ark:/13960/s23xc1ttrq7 Ocr tesseract 5.0.0-1-g862e Ocr_detected_lang ru Ocr_detected_lang_conf 1.0000 Ocr_detected_script Cyrillic Ocr_detected_script_conf 1.0000 Ocr_module_version 0.0.14 Ocr_parameters -l rus Pages 4 Pdf_module_version 0.0.17 Ppi 600 Scanner Internet Archive HTML5 Uploader 1.6.4

Вентилятор ВВФ 71м 220В: характеристики, особенности, преимущества

Вентилятор ВВФ 71М 220В является одним из наиболее эффективных и надежных устройств для обеспечения циркуляции воздуха в различных промышленных и бытовых условиях. Этот вентилятор обладает особыми характеристиками и предназначен для использования в системах вентиляции, охлаждения и циркуляции воздуха.

Одна из отличительных особенностей вентилятора ВВФ 71М 220В — это его высокая эффективность и низкий уровень шума. Благодаря оптимально спроектированной конструкции и использованию технологий сокращения шума, этот вентилятор обеспечивает интенсивное движение воздушных масс при минимальном уровне шума.

Вентилятор ВВФ 71М 220В имеет сильный и мощный двигатель, который обеспечивает высокую производительность и надежную работу. Он оснащен специальными подшипниками, которые обеспечивают плавный ход и долговечность вентилятора.

Описание и характеристики продукта

Данный вентилятор имеет следующие характеристики: мощность 220 Вольт, диаметр вентилятора 71 миллиметр, потребляемая мощность до 150 Вт.

Вентилятор ВВФ 71М 220В отличается универсальностью применения и может использоваться как в промышленных, так и в бытовых условиях. Он может быть установлен на стенах или потолке, а также подвесной в каналах вентиляционных систем.

Таким образом, вентилятор ВВФ 71М 220В является незаменимым устройством для обеспечения эффективной циркуляции воздуха в различных условиях. Его особенности и высокие характеристики делают его идеальным выбором для широкого спектра применения.

Характеристики вентилятора ВВФ 71М 220В

Вентилятор ВВФ 71М 220В имеет следующие характеристики и особенности:

Вентилятор ВВФ 71М 220В обладает высокой производительностью и эффективностью охлаждения, что делает его идеальным выбором для использования в различных проектах и областях применения.

Описание

Вентилятор ВВФ 71М 220В представляет собой высокоэффективное устройство, предназначенное для промышленной вентиляции и обеспечения необходимой циркуляции воздуха в различных помещениях. Он обладает компактным и прочным корпусом, выполненным из качественных материалов, что обеспечивает его долговечность и надежность в эксплуатации.

Этот вентилятор работает от сети переменного тока напряжением 220 В. Он оснащен эффективным двигателем мощностью 71 Вт, который позволяет обеспечить высокую производительность и эффективность работы устройства. Благодаря своей конструкции и уникальным техническим характеристикам, вентилятор ВВФ 71М 220В способен создать мощный и равномерный поток воздуха, который позволяет эффективно осуществлять вентиляцию и обеспечивать комфортные условия в помещении.

Особенностью данного вентилятора является его низкий уровень шума и высокая энергоэффективность. Он оснащен современной системой шумоподавления, что позволяет снизить уровень шума до минимума, что очень важно для комфортной работы вентиляционной системы.

Вентилятор ВВФ 71М 220В является надежным и простым в установке и эксплуатации устройством. Он имеет компактные размеры и легкий вес, что упрощает его монтаж и перемещение. Кроме того, он обладает высокой степенью защиты от пыли и влаги, что позволяет безопасно использовать его в любых условиях.

Особенности

Вентилятор ВВФ 71М 220В имеет следующие особенности:

Мощность	1.1 кВт
Напряжение	220 В
Тип двигателя	асинхронный
Частота вращения	2850 об/мин
Максимальная производительность	3000 м 3 /ч
Уровень шума	не более 65 дБ

Вентилятор ВВФ 71М 220В обладает высокой мощностью и обеспечивает эффективное вентилирование помещений. Он имеет низкий уровень шума, что делает его идеальным выбором для использования в домашних условиях или в офисе. Благодаря своему асинхронному двигателю и высокой частоте вращения, вентилятор обеспечивает надежную работу и долгий срок службы.
