Схема подключения выключателя, розеток и ламп

На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с этой схемой.

Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже.

Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т.д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

Схема подключения выключателя, розеток и ламп

Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.д.), что располагаются в данной комнате (помещении).

Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка — Цвет проводов фаза, ноль, земля. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соединительную коробку.

Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении).

Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку или клемник. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки.

Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток).

Подробнее о том, как подключить блок из розетки и выключателей читайте здесь: Как установить блок электрических выключателей с розеткой

Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате.

Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев (пожар).

Обязательно посмотрите:

• Устройство плавного включения ламп накаливания
• Стабилизаторы напряжения и сетевые фильтры
• Прямая схема подключения электросчетчика

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории В помощь начинающим электрикам, Электричество в доме

Подписывайтесь на наш канал в Telegram: Домашняя электрика

Поделитесь этой статьей с друзьями:

Присоединяйтесь к нам в социальных сетях:

Как включены в электроцепь розетка лампы накаливания однополюсные выключатели

egor811112 2 года назад

Светило науки — 2 ответа — 0 раз оказано помощи

Ответ:На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир

Как включены в электроцепь розетка лампы накаливания. Схема подключения выключателя одноклавишного с розеткой или на две лампочки. Обычный выключатель на одну лампу

Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

• Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
• Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
• Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
• В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
• Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

• Выключатели всегда устанавливаются в разрыв фазного провода.
• В помещениях повышенной влажности и на чердаке их наличие не допускается.
• Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
• При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
• или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

• Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
• Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
• Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
• Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

• освещение;
• розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
• кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм 2 , но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать и нагрузку на каждую розетку. для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

Двухклавишный выключатель

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

Розетка-выключатель в одном корпусе: как подключить?

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

• к розетке подается питание обычным способом;
• фаза подключается на ввод выключателя;
• защитный провод также можно подключить от розетки;
• с выхода выключателя и нуля розетки подключается светильник.

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

Любая бытовая электропроводка подразумевает наличие в ней таких привычных элементов, как светильник, выключатель и . Исходя из кажущейся простоты их подключения, многие люди устанавливают их самостоятельно и нередко игнорируют основные правила монтажа.

Чаще всего ошибки допускаются при установке совмещенных в одном корпусе элементов электросети. И поскольку в последнее время у многих домовладельцев все чаще появляется желание за счет такого совмещения сэкономить место и время, эту тему стоит рассмотреть детальнее.

Спаренные конструкции стали особенно популярными в последние годы с развитием новых принципов оптимальной организации технологичного пространства помещений.

Ранее, пока не было необходимости объединять вместе внутри одного корпуса разные по функционалу элементы электросети , соединение проводами розетки и выключателя производилось в отдельно расположенном , а сами указанные элементы «разносились» в места, которые им были предназначены по проекту.

Сейчас такое электрическое соединение возможно и оно демонстрирует определенные функциональные преимущества перед раздельным вариантом.

Среди его достоинств можно выделить следующие:

• Пара отличается более простой схемой подключения за счет отсутствия необходимости прокладывать отдельные провода к каждому потребителю.
• Соединенные в одном корпусе, они легче монтируются на любых поверхностях (каменных, деревянных, гипсокартонных, бетонных). При этом количество монтажных отверстий и канавок для проводки будет минимальным.
• Упрощается разметка места установки – ее параметры общие для обоих компонентов.
• В одном устройстве можно совмещать более дорогие и качественные изделия с компонентами более дешевыми (если, конечно, в этом есть практическая необходимость).

Есть у системы выключателя вместе с розеткой и свои недостатки . Но их так мало, что чаще всего удается вспомнить единственный существенный минус. Так, при выходе из строя даже одного из элементов, скорее всего, придется заменить весь блок.

Узнайте из этого видео, как с помощью схемы подключения можно подключить блок выключатель (комбинированный, двойной, встроенный, ) с розеткой в одном корпусе:

Разновидности, дизайн и средние цены

При выборе того или иного электротехнического компонента следует исходить из:

• технических параметров и возможностей электросети;
• функциональности изделия (зависит от того, сколько и каких по мощности электроприборов будет подключаться);
• его дизайна (форма, цвет и т.д.).

Все эти вопросы при покупке необходимо решать практически одновременно , хотя технические параметры и функциональность все же идут несколько впереди.

Сегодня электротехническая промышленность выпускает изделия с самыми разными комбинациями элементов. Потребитель может выбирать продукцию в зависимости от количества в сборке штепсельных розеток, выключателей и клавиш в выключателе.

Следует также помнить, что бывают розетки внутренние и наружные : первые используются при скрытой проводке, вторые – при . Наружный вариант выглядит более громоздким, но без него никак не обойтись, если невозможно или затруднительно смонтировать в комнате скрытую проводку.

Перед покупкой надо выяснить, сколько электроприборов и источников света будут подсоединяться к сети в данном помещении. Если планируется установка розетки с выключателем во влажном помещении (ванная, душевая, баня и т.д.) или на улице, то необходимо убедиться в наличии специальных защитных крышек (шторок).

Что касается ценовых показателей, то они варьируются в зависимости от типа изделия, производителя и места реализации.

Например, спаренные розетку и 1-клавишный выключатель можно купить менее чем за 200 рублей . Средняя стоимость 2-клавишного пакета с евророзеткой для питания приборов мощностью до 3,5 кВт может быть около 300 рублей . Аналогичная, но влагозащищенная модель может стоить до 450 рублей . Силовой одноклавишный вариант на три розетки, скорее всего, обойдется покупателю уже более 1000 рублей .

Установка

Если мастер решил провести самостоятельную установку, ему не обязательно иметь какой-то особый специализированный инструмент . Достаточно, чтобы у него были:

Предварительная подготовка для всех конструкционных вариантов указанных блоков сводится к следующему.

Необходимо отключить электропитание . На выбранном на стене месте делается соответствующая разметка. В нужных точках в стене коронкой высверливаются монтажные отверстия, после чего делается ниша (при скрытой проводке). На корпусе коробки выламываются перфорированные отверстия для кабелей.

Одноклавишного блока

Розетка совмещенная с 1-клавишный выключателем в одном корпусе является наиболее популярным. Подключение такой пары происходит так (схема 1):

• двужильным () соединяется с распределительной коробкой.
• Сдвоенным проводом соединяется источник освещения с распредкоробкой.
• В коробку заводят 3 провода от спарки розетка-выключатель.
• Необходимо убедиться, что от фазной клеммы в коробке провод идет к розеточной клемме, а от розетки – к одному из контактов выключателя.
• Прибор освещения, подсоединенный к распределительной коробке, одним своим проводом соединяется с «нулем», а другим подходит к свободной клемме выключателя.
• Если в блоке типа «евростандарт» предусмотрено заземление, оно должно соединяться с заземляющей клеммой в коробке.

Двухклавишного устройства

При установке такого блока появляется возможность, кроме подключения любых потребителей через розетку, управлять светом минимум в двух разных помещениях или разными источниками света в общей комнате.

Чтобы выполнить такой монтаж (схема 2), надо сделать следующее:

• Из распределительной коробки к спаренному блоку подводятся 5 проводов.
• Только к розетке подсоединяются нулевой провод и провод заземления.
• «Фаза» на сдвоенный выключатель подается через особую перемычку в коммутирующем блоке.
• 2 свободных провода подключают к 2 коммутирующим клеммам выключателя.
• В коробке-распределителе делают скрутки из проводов, подающих «фазу», и проводов, идущих к лампам в разных комнатах.

Предлагаем вашему вниманию схему соединения в распределительной коробке двухклавишного выключателя и двух розеток:

Какую бы конфигурацию ни выбрал мастер, он должен перед началом монтажа досконально изучить и проработать принципиальную схему всех подводок и соединений.

В итоге правильная установка розетки, соединенной с выключателем – это не только качественная работа электроприборов, но и безопасность дома и человека.

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Эта операция совсем несложная, достаточно соблюдать определенные правила монтажа и электробезопасности.

Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков. Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Подготовка к проведению монтажа

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы — гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты — фиксаторы лапок, удерживающих механизм внутри . Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать . Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами — люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные .

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

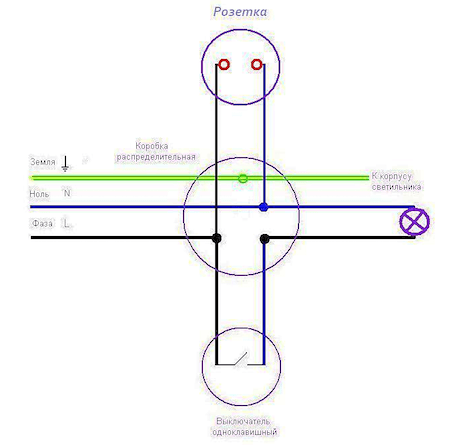

Для того чтобы подключить выключатель от розетки к лампочке, потребуются провода с тремя или четырьмя жилами, которые выполняют функции фазных, нулевых и заземляющих.

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот, при использовании открытой проводки.

• Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
• Согласно п.12.30 ВСН 59 – 88 , розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
• Кроме того, согласно п.7.2 ВСН 59 – 88 , розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
• Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
• Согласно п.7.1.37 ПУЭ , розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при эти требования не должны вызвать у вас особых проблем.

• Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
• Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
• Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
• Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
• Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально и установки выключателей и розеток.

• Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
• Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

• Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
• А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
• Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
• А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

• Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
• Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

• Теперь такие же действия производим в . К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

• Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
• После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
• То же самое проделываем с защитным проводом.
• Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

• Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
• От нулевого провода в распределительной коробке подключаем один из выводов светильника.
• От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
• Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с . Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

• Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
• Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
• А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
• Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Помните, несколько дней назад я устанавливал квартирный ? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.

По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его , на что он меня убедительно уверял в обратном.

Начало работ

Вот аналогичная схема, только вместо одной лампочки, подключено пять.

Внимание. Выключатель всегда должен разрывать именно фазу, а не ноль.

Все это необходимо ради нашей же . При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про и (пример).

Ищем неисправность

Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).

Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю. Вот здесь нам и нужно убедиться в наличии фазы на выводах.

Для этого опять же применяем , и производим замер приходящей фазы и уходящей.

Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.

Отключаем напряжение в квартире с помощью . Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.

Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.

А видим мы следующее. Один из проводов выпал из клеммы выключателя.

И еще видим, что полностью отсутствует . Это и стоило ожидать, т.к. достаточно старая.

Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.

Завершение работ

Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.

Выключатель подключен. Осталось только вставить его в и затянуть винты крепления выключателя.

А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.

P.S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.

• Главная
• Клещи
• Как включены в электроцепь розетка лампы накаливания. Схема подключения выключателя одноклавишного с розеткой или на две лампочки. Обычный выключатель на одну лампу
