Задачи на нахождение КПД тепловых машин с использованием графиков

Люди научились летать в космос, покорять недра Земли и погружаться в глубины океана. Эти и другие достижения возможны благодаря способности извлекать максимум пользы из имеющихся ресурсов,а именно получать тепловую энергию различными доступными способами. Сегодня мы разберем задачи, которые заставят тепловые процессы играть на нашей стороне.

Тепловые машины и их КПД

Рекомендация: перед тем как приступить к выполнению задач неплохо было бы повторить тему «Уравнение состояния идеального газа» . Но ключевую теорию, на которой основано решение задач, сейчас разберем вместе.

Вспомним, что фазовые переходы — это переход из одного агрегатного состояния в другое. При этом может выделяться большое количество теплоты.

Именно благодаря этому они и стали такими полезными для нас. Например, в ядерных реакторах воду используют в качестве рабочего тела, то есть она нагревается вследствие энергии, полученной из ядерных реакций, доходит до температуры кипения, а затем под большим давлением уже в качестве водяного пара воздействует на ротор генератора, который вращается и дает нам электроэнергию! На этом основан принцип работы атомных электростанций.

Мы не почувствуем, как испарится капелька у нас на руке, потому что это не требует много тепла от нашего тела. Но мы можем наблюдать, как горят дрова в мангале, когда мы жарим шашлык, потому что выделяется огромное количество теплоты. А зачем мы вообще рассматриваем эти фазовые переходы? Все дело в том, что именно фазовые переходы являются ключевым звеном во всех процессах, где нас просят посчитать КПД, от них нашему рабочему телу и подводится теплота нагревателя.

Человечество придумало такие устройства, которые могут переработать тепловую энергию в механическую.

Тепловые двигатели, или тепловые машины, — устройства, способные преобразовывать внутреннюю энергию в механическую.

Их устройство довольно просто: они на входе получают какую-то энергию (в основном — энергию сгорания топлива), а затем часть этой теплоты расходуется на совершение работы механизмом. Например, в автомобилях часть энергии от сгоревшего бензина идет на движение. Схематично можно изобразить так:

Рабочее тело — то, что совершает работу — принимает от нагревателя количество теплоты Q₁, из которой A уходит на работу механизма. Остаток теплоты Q₂ рабочее тело отдает холодильнику, по сути — это потеря энергии.

Физика не была бы такой загадочной, если б все в ней было идеально. Как и в любом процессе или преобразовании, здесь возможны потери, зачастую очень большие. Поэтому «индикатором качества» машины является КПД, с которым мы уже сталкивались в механике:

Коэффициент полезного действия (КПД) тепловой машины — это отношение полезной работы двигателя к энергии, полученной от нагревателя.

Мы должны понимать, что КПД на практике никогда не получится больше 1, поскольку всегда будут тепловые потери.

Полезную работу можно расписать как Q₁ — Q₂ (по закону сохранения энергии). Тогда формула примет вид:

\(\eta = \frac = 1 — \frac\)

Давайте попрактикуемся в применении данной формулы на задаче номер 9 из ЕГЭ.

Задача. Тепловая машина, КПД которой равен 60%, за цикл отдает холодильнику 100 Дж. Какое количество теплоты за цикл машина получает от нагревателя? (Ответ дайте в джоулях).

Решение:

Давайте сначала вспомним нашу формулу для КПД:

где \(Q_1\) — это теплота, которую тело получает от нагревателя, \(Q_2\) — теплота, которая подводится к холодильнику.

Тогда отсюда можно вывести искомую теплоту нагревателя:

Ответ: 250 Дж

Цикл Карно

Мы знаем, что потери — это плохо, поэтому должны предотвращать их. Как это сделать? Нам ничего делать не нужно, за нас уже все сделал Сади Карно, французский физик, разработавший цикл, в котором машины достигают наивысшего КПД. Этот цикл носит его имя и состоит из двух изотерм и двух адиабат. Рассмотрим, как этот цикл выглядит в координатах p(V).

• Температура верхней изотермы 1-2 — температура нагревателя (так как теплота в данном процессе подводится).
• Температура нижней изотермы 3-4 — температура холодильника (так как теплота в данном процессе отводится).
• 2-3 и 4-1 — это адиабатические расширение и сжатие соответственно, в них газ не обменивается теплом с окружающей средой.

Цикл Карно — цикл идеальной тепловой машины, которая достигает наивысшего КПД.

Формула, по которой можно рассчитать ее КПД выражается через температуры:

Не то круто, что красиво, а то, что по Карно работает! Поэтому присматривайте такой автомобиль, у которого высокий КПД.

Приступим к задачам

Задачи на данную тему достаточно часто встречаются в задании 27 из КИМа ЕГЭ. Давайте разберем некоторые примеры.

Задание 1. Одноатомный газ совершает циклический процесс, как показано на рисунке. На участке 1–2 газ совершает работу A₁₂ = 1520 Дж. Участок 3–1 представляет собой адиабатный процесс. Количество теплоты, отданное газом за цикл холодильнику, равно |Q_хол| = 4780 Дж. Найдите работу газа |A₁₃| на адиабате, если количество вещества постоянно.

Решение:

Шаг 1. Первое, с чего лучше начинать задачи по термодинамике — исследование процессов.

Посмотрим на участок 1-2 графика: продолжение прямой проходит через начало координат, поэтому график функционально можно записать, как p = aV, где a — какое-то число, константа. Графиком является не изотерма, поскольку график изотермы в координатах p-V — гипербола. Из уравнения Менделеева-Клапейрона следует: \(\frac = const\). Отсюда можно сделать вывод, что возрастает температура, так как растут давление и объем. Температура и объем растут, значит, увеличивается и внутренняя энергия и объем соответственно.

Участок 2-3: процесс изохорный, поскольку объем постоянен, следовательно, работа газом не совершается. Рассмотрим закон Шарля: \(\frac

= const\). Давление в этом процессе растет, тогда растет и температура, поскольку дробь не должна менять свое значение. Делаем вывод, что внутренняя энергия тоже увеличивается.

Участок 3-1: адиабата по условию, то есть количество теплоты в этом переходе равна нулю из определения адиабатного процесса. Работа газа отрицательна, так как газ уменьшает объем.

Оформим все данные в таблицу.

Определим знаки Q, используя первый закон термодинамики: Q = ΔU + A.

Из этих данных сразу видно, что количество теплоты, отданное холодильнику — это количество теплоты в процессе 2-3.

Шаг 2. Первый закон термодинамики для процесса 1-2 запишется в виде:

Работа A12 — площадь фигуры под графиком процесса, то есть площадь трапеции:

Запишем изменение внутренней энергии для этого процесса через давление и объем. Мы выводили эту формулу в статье «Первое начало термодинамики»:

\(\Delta U_ = \frac(2p_0 * 2V_0 — p_0V_0) = \frac\).

Заметим, что это в 3 раза больше работы газа на этом участке:

\(\Delta U_ = 3A_ \rightarrow Q_ = 4A_\).

Шаг 3. Работа цикла — площадь фигуры, которую замыкает график, тогда . A = A₁₂ — |A₃₁|. С другой стороны, работа цикла вычисляется как разность между энергиями нагревателя и холодильника: A = Q₁₂ — |Q₃₁|.

Сравним эти формулы:

подставим выражения из предыдущего пункта:

Ответ: 220 Дж

Задание 2. Найти КПД цикла для идеального одноатомного газа.

Решение:

Шаг 2. Найдем процесс, который соответствует получению тепла от нагревателя. Воспользуемся теми же приемами, что и в прошлой задаче:

Посмотрим на участок 1-2 графика: давление растет, объем не меняется. По закону Шарля \(\frac

= const\) температура тоже растет. Работа газа равна 0 при изохорном процессе, а изменение внутренней энергии положительное.

2-3: давление не меняется, растет объем, а значит, работа газа положительна. По закону Гей-Люссака \(\frac = const\) температура тоже растет, растет и внутренняя энергия.

3-4: давление уменьшается, следовательно, и температура уменьшается. При этом процесс изохорный и работа газа равна 0.

4-1: давление не меняется, объем и температура уменьшаются — работа газа отрицательна и внутренняя энергия уменьшается.

Оформим данные в таблицу:

Отметим, что необходимое Q = Q₁₂ + Q₂₃.

Шаг 3. Запишем первый закон термодинамики для процессов 1-2 и 2-3:

\(Q_ = U_ + A_ = \Delta U_ = \frac(2p_1V_1 -p_1V_1) = \fracp_1V_1\).
\(Q_ = \Delta U_ + A_\), работу газа найдем как площадь под графиком: A₂₃ = 2p₁(3V₁ — V₁) = 4p₁V₁.
\(\Delta U_ = \frac(2p_1 * 3V_1 — 2p_1V_1) = 6p_1V_1\).
\(Q_ = \Delta U_ + A_ = 10p_1V_1\).

Ответ: 17%

Теперь вас не должно настораживать наличие графиков в условиях задач на расчет КПД тепловых машин. Продолжить обучение решению задач экзамена вы можете в статьях «Применение законов Ньютона» и «Движение точки по окружности».

Фактчек

• Тепловые двигатели — устройства, способные преобразовывать внутреннюю энергию в механическую.
• Тепловая машина принимает тепло от нагревателя, отдает холодильнику, а рабочим телом совершает работу.
• Коэффициент полезного действия (КПД) тепловой машины — это отношение полезной работы двигателя к энергии, полученной от нагревателя.
  \(\eta = \frac= \frac= 1 — \frac\)
• Цикл Карно — цикл с максимально возможным КПД: \(\eta = \frac= 1 — \frac\)
• Не забываем, что работа считается, как площадь фигуры под графиком.

Проверь себя

Задание 1.
1 моль идеального газа переходит из состояния 1 в состояние 2, а потом — в состояние 3 так, как это показано графике. Начальная температура газа равна T₀ = 350 К. Определите работу газа при переходе из состояния 2 в состояние 3, если k = 3, а n = 2.

Задание 2.
1 моль идеального одноатомного газа совершает цикл, который изображен на pV-диаграмме и состоит из двух адиабат, изохоры, изобары. Модуль отношения изменения температуры газа при изобарном процессе ΔT₁₂ к изменению его температуры ΔT₃₄ при изохорном процессе равен 1,5. Определите КПД цикла.

Задание 3.
В топке паровой машины сгорело 50 кг каменного угля, удельная теплота сгорания которого равна 30 МДж/кг. При этом машиной была совершена полезная механическая работа 135 МДж. Чему равен КПД этой тепловой машины? Ответ дайте в процентах.

Задание 4.
С двумя молями одноатомного идеального газа совершают циклический процесс 1–2–3–1 (см. рис.). Чему равна работа, совершаемая газом на участке 1–2 в этом циклическом процессе?

Ответы:1 — 3; 2 — 1; 3 — 4; 4 — 3.

Тепловые машины и второе начало термодинамики | теория по физике �� термодинамика

Тепловые машины — устройства, в которых за счет внутренней энергии топлива совершается механическая работа. Чтобы тепловая машина работала циклически, необходимо, чтобы часть энергии, полученной от нагревателя, она отдавала холодильнику.

Второе начало термодинамики

В циклически действующем тепловом двигателе невозможно преобразовать все количество теплоты, полученное от нагревателя, в механическую работу.

В тепловых машинах тепловые процессы замыкаются в цикле Карно. Так называют цикл, или идеальный круговой процесс, состоящий из двух адиабатных и двух изотермических процессов. В цикле Карно термодинамическая система выполняет механическую работу за счет обмена теплотой с двумя тепловыми резервуарами, имеющими постоянные, но различающиеся температуры.

На графике цикл Карно представляется как две адиабаты и две изотермы:

• 1–2 — изотермическое расширение;
• 2–3 — адиабатное расширение;
• 3–4 — изотермическое сжатие;
• 4–1 — адиабатное сжатие.

КПД тепловой машины

Максимальный КПД соответствует циклу Карно.

Второе начало термодинамики

η = Q н − Q х Q н . . 100 % = Q н − P х t Q н . . 100 %

Преобразовывая формулу, получим:

η = A ‘ Q н . . 100 %

η = N t Q н . . 100 %

η = A ‘ A ‘ + Q х . . 100 %

η = T н − T х T н . . 100 %

1. Q_н (Дж) — количество теплоты, полученное от нагревателя (полученное количество теплоты);
2. Q_х (Дж) — количество теплоты, отданное холодильнику (отданное количество теплоты);
3. A’ (Дж) — работа, совершенная газом;
4. N (Вт) — полезная мощность;
5. t (с) — время;
6. T_н (К) — температура нагревателя;
7. T_х (К) — температура холодильника.

Важно! Температуру следует выражать только в кельвинах (К) и КПД не бывает больше 100%.

Алгоритм решения задач на определение КПД теплового процесса

Рассмотрим решение на примере конкретной задачи:

На p-V-диаграмме изображен цикл, проводимый с одноатомным идеальным газом. Определите КПД этого цикла.

• Определить работу газа.

Если тепловой процесс представлен в осях (p, V), то можно определить работу, вычислив площадь фигуры, ограниченной замкнутым циклом:

Если тепловой процесс представлен в других осях координат, то сначала следует его перестроить в осях (p, V) и только потом определять работу.

• Выяснить, на каких этапах повышается температура газа. Именно здесь газ получает энергию:

1–2: V = const, давление увеличивается, температура увеличивается.

2–3: p = const, объем увеличивается, температура увеличивается.

3–4: V = const, давление понижается, температура понижается.

4–1: p = const, объем уменьшается, температура уменьшается.

Отсюда следует, что газ получает энергию только на первом и втором этапах.

• Определить с помощью первого начала термодинамики количество теплоты, полученное газом:

Q 12 = Δ U 12 = 3 2 . . Δ p V = 3 2 . . Δ p 0 V 0 = 1 , 5 p 0 V 0

Δ U 23 = Q 23 − A 23 ;

Δ U 23 = 3 2 . . Δ p V = 3 2 . . 2 Δ p 0 V 0 = 3 p 0 V 0

A 23 = p Δ V = 2 p 0 V 0

Q 23 = 3 p 0 V 0 + 2 p 0 V 0 = 5 p 0 V 0

Общее количество теплоты:

Q п о л у ч = Q 12 + Q 23 = 6 , 5 p 0 V 0

• Вычислить КПД, используя основную формулу:

η = A ‘ Q п о л у ч . . 100 %

η = p 0 V 0 6 , 5 p 0 V 0 . . 100 % = 15 , 4 %

Текст: Алиса Никитина, 5.5k ��

Задание EF17648

За цикл, показанный на рисунке, газ получает от нагревателя количество теплоты Q_нагр = 5,1кДж. КПД цикла равен 4/17. Масса газа постоянна. На участке 1–2 газ совершает работу

Алгоритм решения

Процесс парообразования в p – V диаграмме. Работа расширения и pv-диаграмма для изображения работы

Как известно, простейшие термодинамические системы описываются тремя параметрами: давлением P, объемом V и температурой T. Так как они связаны уравнением Менделеева-Клапейрона, то число независимых параметров уменьшается до двух и равновесные процессы, происходящие с системой, можно изображать графически в плоскостях PV, PT или VT.

Часто по ходу решения задачи необходимо перейти от графиков в одних осях к графикам в других. Подобные переходы являются прекрасными упражнениями, позволяющими глубже понять происходящие в системе процессы.

Если график задан в масштабированных осях с конкретными цифрами, то переход к другим осям не представляет никаких трудностей, так как из уравнения Менделеева-Клапейрона можно найти недостающие координаты для характерных точек графика, после чего легко построить график в любых осях.

Если же численных данных нет, то можно стоить графики из качественных соображений, основываясь на физике процессов. При этом получающиеся графики не вполне согласованы друг с другом: по имеющимся двум графикам со значениями P i , V i , T i для характерных точек невозможно построить правильный третий график, так как получающиеся при этом линии не будут линиями изопроцессов.

Мною разработан геометрический алгоритм построения согласованных графиков, основанный на связи между параметрами системы, вытекающей из уравнения Менделеева-Клапейрона, и графическим изображением изопроцессов. Почти всегда изопроцессы изображаются прямыми линиями, кроме изотермы в осях PV. Поэтому необходимо правильно изображать гиперболу, а вернее, находить точки, принадлежащие одной гиперболе. Я обнаружил, что это легко сделать с помощью линейки.

II. Построение гиперболы с помощью линейки.

Все точки гиперболы первого порядка обладают следующим свойством: площадь любого прямоугольника, одна вершина которого принадлежит гиперболе, вторая – началу координат, а остальные – координатным осям, постоянна. Отсюда следует, что если строить такие равновеликие прямоугольники, то соответствующие вершины будут принадлежать одной гиперболе.

Пусть имеется точка A(x 1 , y 1 ) (рис.1). Нужно найти координату x 2 точки B(x 2 , y 2 ), для которой известна координата y 2 и которая принадлежит той же гиперболе, что и точка A. По условию равновеликости площадей,

x 1 · y 1 = x 1 · y 2 => x 1 /y 2 = x 2 /y 1.

Последнее равенство похоже на соотношение сторон в подобных треугольниках: треугольник OA»A» подобен треугольнику OB»B». Отсюда видно, как найти точку B. Надо провести две прямые, параллельные оси абсцисс, через точки с ординатами y 1 и y 2 , затем опустить перпендикуляр из точки A на ось абсцисс, а затем провести прямую через точку O и точку A» — пересечение перпендикуляра и прямой с ординатой y 2 . Перпендикуляр из точки B» (пересечение прямой OA» и прямой с ординатой y 1 ) на ось абсцисс и дает координату x 2 . Находя подобным образом ряд точек, можем по ним построить гиперболу.

Можно поступить еще проще. Если провести через точку A две прямые (рис.2), параллельные координатным осям, то любая прямая, проходящая через начало координат, отсекает на них координаты точек гиперболы (на 1-й — абсциссы, а на 2-й – ординаты). Если эти прямые проходят в первой четверти, то получается одна ветвь гиперболы, а если во второй – то вторая ветвь гиперболы. В более общем случае прямые 1 и 2 проводятся параллельно абсциссам, а секущие прямые – через центр двух гипербол.

III. Алгоритм построения графиков.

Так как мы рассматриваем в основном графики, соответствующие последовательным изопроцессам, то нам достаточно находить недостающие координаты точек перехода от одного изопроцесса к другому. Если же мы имеем дело не с изопроцессами, то тем более надо уметь находить координаты любой точки.

Введем на осях P, V, T масштаб, то есть выберем произвольные отрезки OP 0 , OV 0 , OT 0 , которые будем считать единичными отрезками. Желательно выбирать их одинаковыми, так как в противном случае при возвращении к исходному графику через два построенных в других осях мы получим искажение. Преобразуем уравнение Менделеева-Клапейрона

Таким образом, мы просто изменили масштаб на оси T.

Рассмотрим процесс нахождения недостающих координат в случаях, когда заданы графики в осях PV, PT или VT. Для каждого случая мы рассмотрим две точки. У первой ордината больше выбранной единицы (точка A), у второй – меньше (т. A»)

Оси PV (рис. 3а), PT (рис. 3б) и VT (рис. 3в).

Пусть имеются точки A и A» в плоскости PV. Необходимо найти для них координаты T». Из уравнения (2) следует, что значение T» геометрически равно значению объема при P = P 0 = 1. Поэтому надо провести изотермы через A и A» до пересечения с прямой P = P 0 . Тогда абсциссы этих точек дадут геометрические значения T» A и T» A» . Для точки A построение описано выше.

Для точки A» построение ведется в обратном порядке по сравнению с A, так как P A» P 0 . Проводим прямые, параллельные осям, через точку A». Проводим линию через начало координат и пересечение вертикали из точки A» с линией P = P 0 . Через точку пересечения этой линии с горизонталью из точки A» проводим вертикаль, пересечение которой с осью 0V даёт значение V B» , геометрически равное T A» в выбранном нами масштабе.

Из уравнения (2) следует, что V = T»/P. При P = P 0 = 1 получаем, что геометрически V = T». Проведем через A и A» изохоры. Тогда абсциссы точек пересечения их с прямой P = P 0 дадут нам геометрическое значение объема.

Из уравнения (2) следует, что P = T»/V. Поэтому, построение в осях VT проводится аналогично, только теперь надо проводить изобары через точки A и A» и пересечение искать с прямой V = V 0 .

Как видно, для нахождения недостающей координаты надо через интересующую нас точку провести линию того изопроцесса, чей неизменный параметр отсутствует на осях графика, до пересечения с прямой P = P 0 или V = V 0 . Тогда вторая координата точки пересечения даст нам геометрическое значение искомой координаты.

Выбор P 0 , V 0 и T 0 влияет на величину получающихся графиков. Из рис. 3а видно, что если P A > P 0 , то геометрическое значение T A больше геометрического значения V A , то есть графики в осях PT и VT получатся более растянутыми. Если P A P 0 (V A > V 0), то геометрическое значение V A (P A) получится меньше геометрического значения T A , то есть график в осях PV получается сжатым по оси V (P). Если же P A 0, то и δL > 0, т.е. при расширении работа тела положительна, при этом тело само совершает работу;

если же dV l 1 a 2 >l 12 Следова­тельно, работа зависит от характера термодинамического процесса, а не явля­ется функцией только исходного и ко­нечного состояний системы. С другой стороны, ∫pdv зависит от пути интегри­рования и, следовательно, элементарная работа δl не является полным диффе­ренциалом.

Работа всегда связана с перемеще­нием макроскопических тел в простран­стве, например перемещением поршня, деформацией оболочки, поэтому она ха­рактеризует упорядоченную (макрофизическую) форму передачи энергии от од­ного тела к другому и является мерой переданной энергии.

Поскольку величина δl пропорцио­нальна увеличению объема, то в качестве рабочих тел, предназначенных для пре­образования тепловой энергии в механи­ческую, целесообразно выбирать такие, которые обладают способностью значи­тельно увеличивать свой объем. Этим качеством обладают газы и пары жидко­стей. Поэтому, например, на тепловых электрических станциях рабочим телом служат пары воды, а в двигателях внут­реннего сгорания – газообразные про­дукты сгорания того или иного топлива.

2.4 Работа и теплота

Выше отмечалось, что при взаимодействии термодинамической системы с окружающей средой происходит обмен энергией, причем один из способов ее передачи – работа, а другой – теплота.

Хотя работа L и количество теплоты Q имеют размерность энергии, они не являются видами энергии. В отличие от энергии, которая является параметром состояния системы, работа и теплота зависят от пути перехода системы от одного состояния в другое. Они представляют две формы передачи энергии от одной системы (или тела) к другой.

В первом случае имеет место макрофизическая форма обмена энергией, которая обусловлена механическим воздействием одной системы на другую, сопровождаемым видимым перемещением дру­гого тела (например, поршня в цилиндре двигателя).

Во втором случае осуществлена микрофизическая (т.е. на моле­кулярном уровне) форма передачи энергии. Мера количества пе­реданной энергии – количество теплоты. Таким образом, работа и теплота – энергетические характеристики процессов механическо­го и теплового взаимодействия системы с окружающей средой. Эти два способа передачи энергии эквивалентны, что вытекает из зако­на сохранения энергии, но неравноценны. Работа может непосред­ственно преобразовываться в теплоту – одно тело передает при тепловом контакте энергию другому. Количество же теплоты Q непосредственно расходуется только на изменение внутренней, энергии системы. При превращении теплоты в работу от одного тела – источника теплоты (ИТ) теплота передается другому – рабо­чему телу (РТ), а от него энергия в виде работы передается третьему телу – объекту работы (ОР).

Следует подчеркнуть, что если мы записываем уравнение термодинамики, то входящие в уравнения L и Q означают энергию, полученную соответственно макро– или микрофизическим спосо­бом.

На рис 3.3 представлена фазовая диаграмма в P – V координатах, а на рис.3.4 — в T – S координатах.

Рис.3.3. Фазовая Р-V диаграмма Рис.3.4. Фазовая Т-S диаграмма

т + ж – область равновесного сосуществования твердой и жидкой

т + п – область равновесного сосуществования твердой и паро-

ж + п – область равновесного сосуществования жидкой и паровой

Если на Р – Т диаграмме области двухфазных состояний изображались кривыми, то P – V и T – S диаграммах – это некоторые площади.

Линия AKF называется пограничной кривой. Она в свою очередь разделяется на нижнюю пограничную кривую (участок АК) и верхнюю пограничную кривую (участок KF).

На рис.3.3 и 3.4 линия BF, где смыкаются области трех двухфазных состояний, — это растянутая тройная точка Т с рис3.1 и 3.2.

При плавлении вещества, которое, как и парообразование, протекает при постоянной температуре, образуется равновесная двухфазная смесь твердой и жидкой фаз. Значения удельного объема жидкой фазы в составе двухфазной смеси снимаются на рис3.3 с кривой АN, а значения удельного объема твердой фазы – с кривой ВЕ.

Внутри области, ограниченной контуром AKF, вещество представляет собой смесь двух фаз: кипящей жидкости (Ж) и сухого насыщенного пара (П).

Вследствие аддитивности объема удельный объем такой двухфазной смеси определяется по формуле

Особые точки фазовых диаграмм

Тройная точка

Тройная точка – это точка, в которой сходятся кривые равновесия трех фаз. На рис.3.1 и 3.2 – это точка Т.

Некоторые чистые вещества, например, сера, углерод и др., в твердом агрегатном состоянии имеют несколько фаз (модификаций).

В жидком и газообразном состояниях модификации отсутствуют.

В соответствии с уравнением (1.3) в однокомпонентной термодеформационной системе одновременно находиться в равновесии могут не более трех фаз.

Если у вещества в твердом состоянии существуют несколько модификаций, то общее количество фаз вещества в сумме превышает три и такое вещество должно иметь несколько тройных точек. В качестве примера на рис.3.5 приведена фазовая Р –Т диаграмма вещества, имеющего две модификации в твердом агрегатном состоянии.

Рис.3.5. Фазовая Р-Т диаграмма

вещества с двумя кристалличес-

II – газообразная фаза;

III 1 и III 2 – модификации в твердом агрегатном состоянии

В тройной точке Т 1 в равновесии находятся: газообразная, жидкая и кристаллическая фаза III 2. Эта точка является основной тройной точкой.

В тройной точке Т 2 в равновесии находятся: жидкая и две кристаллические фазы.

В тройной точке Т 3 в равновесии находятся газообразная и две кристаллические фазы.

У воды известно пять кристаллических модификаций (фаз): III 1, III 2 , III 3 , III 5 , III 6 .

Обычный лед – это кристаллическая фаза III 1 , а остальные модификации образуются при очень больших давлениях, составляющих тысячи МПа.

Обычный лед существует до давления 204,7 МПа и температуры – 22 0 С.

Остальные модификации (фазы) – это лед плотнее воды. Один из этих льдов – « горячий лед » наблюдался при давлении 2000 МПа вплоть до температуры + 80 0 С.

Термодинамические параметры основнойтройной точки воды следующие:

Т тр = 273,16 К = 0,01 0 С;

V тр = 0,001 м 3 /кг.

Аномалия кривой плавления () существует только для обычного льда.

Критическая точка

Как следует из фазовой P – V диаграммы (рис.3.3) по мере роста давления различие между удельными объемами кипящей жидкости (V») и сухого насыщенного пара (V»») постепенно уменьшается и в точке К становится равным нулю. Такое состояние называется критическим, а точка К – критической точкой вещества.

P к, T к, V к,S к – критические термодинамические параметры вещества.

Например, для воды:

T к = 374, 14 0 С;

V к = 0, 00326 м 3 /кг

В критической точке свойства жидкой и газообразной фаз одинаковы.

Как следует из фазовой Т – S диаграммы (рис 3.4) в критической точке теплота парообразования, изображаемая как площадь под горизонтальной линией фазового перехода (С» — С»»), от кипящей жидкости к сухому насыщенному пару, равна нулю.

Точка К для изотермы Т к в фазовой P – V диаграмме (рис.3.3) является точкой перегиба.

Изотерма Т к, проходящая через точку К, является предельной изотермой двухфазной области, т.е. отделяет область жидкой фазы от области газообразной.

При температуре выше Т к изотермы уже не имеют ни прямолинейных участков, свидетельствующих о фазовых переходах, ни точки перегиба, характерной для изотермы Т к, а постепенно принимают вид плавных кривых, близких по форме к изотермам идеального газа.

Понятия «жидкость» и «газ» (пар) в известной степени условны, т.к. взаимодействия молекул в жидкости и газе имеют общие закономерности, отличаясь лишь количественно. Этот тезис можно проиллюстрировать рисунком3.6, где переход из точки Е газообразной фазы в точку L жидкой фазы произведен в обход критической точки К по траектории EFL.

Рис.3.6. Два варианта фазового перехода

из газообразной в жидкую фазу

При переходе по линии AD в точке С происходит разделение вещества на две фазы и затем вещество постепенно переходит из газообразной (парообразной) фазы в жидкую.

В точке С свойства вещества изменяются скачком (в фазовой P – V диаграмме точка С фазового перехода превращается в линию фазового перехода (С» — С»»)).

При переходе по линии EFL превращение газа в жидкость происходит непрерывно, так как линия EFL нигде не пересекает кривую парообразования ТК, где вещество одновременно существует в виде двух фаз: жидкой и газообразной. Следовательно, при переходе по линии EFL вещество не будет распадаться на две фазы и останется однофазным.

Критическая температура Т к – это предельная температура равновесного сосуществования двух фаз.

Применительно к термодинамическим процессам в сложных системах это классическое лаконичное определение Т к может быть развернуто следующим образом:

Критическая температура Т к — это нижняя температурная граница области термодинамических процессов, в которых невозможно появление двухфазного состояния вещества «газ — жидкость» ни при каких изменениях давления и температуры. Это определение иллюстрируются рис.3.7 и 3.8. Из этих рисунков следует, что эта область ограниченная критической температурой, охватывает только газообразное состояние вещества (газовую фазу). Газообразное состояние вещества, именуемое паром в эту область не входит.

Рис. 3.7. К определению критической Рис.3.8.К определению критиче-

температуры ской температуры

Из этих рисунков следует, что эта заштрихованная область, ограниченная критической температурой, охватывает только газообразное состояние вещества (газовую фазу). Газообразное состояние вещества, именуемое паром в эту область не входит.

Используя понятие критической точки, можно из общего понятия «газообразное состояние вещества» выделить понятие «пар».

Пар – это газообразная фаза вещества в области температур ниже критической.

В термодинамических процессах, когда линия процесса пересекает или кривую парообразования ТК, или кривую сублимации 3, газообразная фаза всегда сначала является паром.

Критическое давление Р к – это давление, выше которого разделение вещества на две одновременно и равновесно сосуществующие фазы: жидкость и газ невозможно при любой температуре.

Это классическое определение Р к, применительно к термодинамическим процессам в сложных системах можно сформулировать более подробно:

Критическое давление Р к – это нижняя по давлению граница области термодинамических процессов, в которых невозможно появление двухфазного состояния вещества «газ — жидкость» ни при каких изменениях давления и температуры. Это определение критического давления иллюстрируется рис.3.9. и 3.10. Из этих рисунков следует, что эта область, ограниченная критическим давлением, охватывает не только часть газообразной фазы, расположенную выше изобары Р к, но и часть жидкой фазы, расположенную ниже изотермы Т к.

Для сверхкритической области за вероятную (условную) границу «жидкость-газ» условно принимают критическую изотерму.

Рис.3.9.К определению критичес — Рис.3.10. К определению критического

кого давления давления

Если давление перехода много больше давления в критической точке, то вещество из твердого (кристаллического) состояния будет переходить прямо в газообразное состояние, минуя жидкое состояние.

Из фазовых Р-Т диаграмм аномального вещества (рис 3.6, 3.7, 3.9) это не очевидно, т.к. на них не показана та часть диаграммы, где вещество, имеющее при больших давлениях несколько кристаллических модификаций (и, соответственно, несколько тройных точек), снова приобретает нормальные свойства.

На фазовой Р – Т диаграмме нормального вещества рис. 3.11 этот переход из твердой фазы сразу в газообразную показан в виде процесса А»D».

Рис. 3.11. Переход нормального

вещества из твердой фазы сразу в

газообразную при Р>Ртр

Переход вещества из твердой фазы в паровую, минуя жидкую, возложен лишь при Р Т к кинетическая энергия относительного движения двух молекул больше энергии притяжения этих молекул, поэтому образование капель жидкости (т.е. сосуществование двух фаз) невозможно.

Критические точки имеют только кривые парообразования, так как они соответствуют равновесному сосуществованию двух изотропных фаз: жидкой и газообразной. Линии плавления и сублимации не имеют критических точек, т.к. они соответствуют таким двухфазным состояниям вещества, когда одна из фаз (твердая) является анизотропной.

Закритическая область

В фазовой Р-Т диаграмме – это область, расположенная правее и выше критической точки, примерно там, куда можно было бы мысленно продолжить кривую насыщения.

В современных прямоточных паровых котлах парообразование осуществляется в закритической области.

Рис.3.12. Фазовый переход в Рис.3.13. Фазовый переход в докритической

докритической и закритической и закритической областях Р-V диаграммы

областях Р-Т диаграммы

Термодинамические процессы в закритической области протекают с рядом отличительных особенностей.

Рассмотрим изобарный процесс AS в докритической области, т.е. при . Точка А соответствует жидкой фазе вещества, которая при достижении температуры Т н начинает превращаться в пар. Этому фазовому переходу соответствует точка В на рис.3.12 и отрезок »»» на рис 3.13. При переходе через кривую насыщения ТК свойства вещества изменяются скачком. Точка S соответствует газообразной фазе вещества.

Рассмотрим изобарный процесс A»S» при давлении . В точке А» вещество находится в жидкой фазе, а в точке S»- в газообразной, т.е. в различных фазовых состояниях. Но при переходе от точки A» к S» скачкообразного изменения свойств не происходит: свойства вещества меняются непрерывно и постепенно. Скорость этого изменения свойств вещества на линии A»S» различна: мала вблизи точек А» и S» и резко возрастает при входе в закритическую область. На любой изобаре в закритической области можно указать точки максимальной скорости изменения: температурного коэффициента объемного расширения вещества , энтальпии, внутренней энергии, вязкости, теплопроводности и т.д.

Таким образом, в закритической области развиваются явления, похожие на фазовые переходы, но двухфазное состояние вещества «жидкость — газ» при этом не наблюдается. Кроме этого, границы закритической области размыты.

Рис.3.14. Удельная изобарная

теплоемкости при закритическом

Так как Q р = С р dТ, то площадь под кривой Ср(Т) – это теплота, необходимая для превращения жидкости (точка А’) в газ (точка S’) при закритическом давлении. Пунктирной линией А’М S’ показана типичная зависимость Ср от температуры вдокритической области.

Таким образом, максимумы на кривой С р (Т) в закритической области, означающие дополнительные затраты теплоты на нагревание вещества, также выполняют схожие функции «теплового барьера» между жидкостью и газом в этой области.

Как показали исследования, положения максимумов не совпадают, что свидетельствует об отсутствии единой линии раздела жидкости и пара в закритической области. В ней существует лишь широкая и размытая зона, где превращение жидкости в пар происходит наиболее интенсивно.

Наиболее интенсивно эти превращения происходят при давлениях, не слишком превышающих критическое (Р к). По мере повышения давления явления превращение жидкости в пар сглаживаются и при больших давлениях проявляются очень слабо.

Таким образом, при Р>Р к существуют, но не могут сосуществовать одновременно и равновесно жидкая фаза, газообразная фаза и некоторая промежуточная фаза. Эту промежуточную фазу иногда называют метафазой , она сочетает в себе свойства жидкости и газа.

Из-за резкого изменения термодинамических параметров, теплофизических характеристик и характеристических функций в закритической области погрешности их экспериментального определения в этой области в десять с лишним раз больше, чем при докритических давлениях.

Термодинамический процесс (тепловой процесс) – изменение макроскопического состояния термодинамической системы. Если разница между начальным и конечным состояниями системы бесконечно мала, то такой процесс называют элементарным (инфинитезимальным).

Система, в которой идёт тепловой процесс, называется рабочим телом.

Тепловые процессы можно разделить на равновесные и неравновесные. Равновесным называется процесс, при котором все состояния, через которые проходит система, являются равновесными состояниями. Такой процесс приближённо реализуется в тех случаях, когда изменения происходят достаточно медленно, т. е. процесс является квазистатическим.

Тепловые процессы можно разделить на обратимые и необратимые. Обратимым называется процесс, который можно провести в противоположном направлении через все те же самые промежуточные состояния.

Виды тепловых процессов:

Адиабатный процесс — без теплообмена с окр. средой;

Изохорный процесс — происходящий при постоянном объёме;

Изобарный процесс — происходящий при постоянном давлении;

Изотермический процесс — происходящий при постоянной температуре;

Изоэнтропийный процесс — происходящий при постоянной энтропии;

Изоэнтальпийный процесс — происходящий при постоянной энтальпии;

Политропный процесс — происходящий при постоянной теплоёмкости.

Уравнение Менделеева-Клайперона (уравнение состояния идеального газа):

PV = nRT, где n – число молей газа, P – давление газа, V – объем газа, T – температура газа, R – универсальная газовая постоянная

Изопроцессы идеального газа. Их изображение в P — V диаграммах.

1) Изобарный процесс p = const, V/T = const

2) Изохорный процесс V = const, p/T = const

3) Изотермический процесс T = const, pV = const

Термодинамические процессы. Уравнение Менделеева-Клапейрона. Изопроцессы идеального газа. Их изображение на Р- V диаграммах.

Термодинамические процессы. Совокупность изменяющихся состояний рабочего тела называется термодинамическим процессом.

Идеальный газ — изучаемый в термодинамике воображаемый газ, у которого отсутствуют силы межмолекулярного притяжения н отталкивания, а сами молекулы представляют собой материальные точки, не имеющие объема. Многие реальные газы по своим физическим свойствам весьма близки к идеальному газу.

Основными процессами в термодинамике являются:

изохорный , протекающий при постоянном объеме;

изобарный , протекающий при постоянном давлении;

изотермический , происходящий при постоянной температуре;

адиабатный , при котором теплообмен с окружающей средой отсутствует;

Изохорный процесс

При изохорном процессе выполняется условие v = const.

Из уравнения состояния идеального газа (pv =RT) следует:

p/T =R/v = const,

т. е. давление газа прямо пропорционально его абсолютной температуре:

p 2 /p 1 =T 2 /T 1 .

Работа расширения в изохорном процессе равна нулю (l = 0), так как объем рабочего тела не меняется (Δv = const).

Количество теплоты, подведенной к рабочему телу в процессе 1-2 при c v

q =c v (T 2 — T 1 ).

Т. к.l = 0, то на основании первого закона термодинамики Δu =q , а значит изменение внутренней энергии можно определить по формуле:

Δu =c v (T 2 — T 1 ).

Изменение энтропии в изохорном процессе определяется по формуле:

s 2 – s 1 = Δs = c v ln(p 2 /p 1 ) = c v ln(T 2 /T 1 ).

Изобарный процесс

Изобарным называется процесс, протекающий при постоянном давлении p = const. Из уравнения состояния идеального газа слуедует:

v / T =R / p =const

v 2 /v 1 =T 2 /T 1 ,

т. е. в изобарном процессе объем газа пропорционален его абсолютной температуре.

Работа будет равна:

l =p (v 2 – v 1 ).

Т. к. pv 1 =RT 1 иpv 2 =RT 2 , то

l =R (T 2 – T 1 ).

Количество теплоты при c p = const определяется по формуле:

q =c p (T 2 – T 1 ).

Изменение энтропии будет равно:

s 2 – s 1 = Δs = c p ln(T 2 /T 1 ).

Изотермический процесс

При изотермическом процессе температура рабочего тела остается постоянной T = const, следовательно:

pv = RT = const

p 2 / p 1 =v 1 / v 2 ,

т. е. давление и объем обратно пропорциональны друг другу, так что при изотермическом сжатии давление газа возрастает, а при расширении – снижается.

Работа процесса будет равна:

l =RT ln (v 2 – v 1 ) =RT ln (p 1 – p 2 ).

Так как температура остается неизменной, то и внутренняя энергия идеального газа в изотермическом процессе остается постоянной (Δu = 0) и вся подводимая к рабочему телу теплота полностью превращается в работу расширения:

При изотермическом сжатии от рабочего тела отводится теплота в количестве, равном затраченной на сжатие работе.

Изменение энтропии равно:

s 2 – s 1 = Δs =R ln(p 1 /p 2 ) =R ln(v 2 /v 1 ).

Адиабатный процесс

Адиабатным называется процесс изменения состояния газа, который происзодит без теплообмена с окружающей средой. Так как dq = 0, то уравнение первого закона термодинамики для адиабатного процесса будет иметь вид:

du +p dv = 0

Δu +l = 0,

Δu = —l.

В адиабатном процессе работа расширения совершается только за счет расходования внутренней энергии газа, а при сжатии, происходящем за счет действия внешних сил, вся совершаемая ими работа идет на увеличение внутренней энергии газа.

Обозначим теплоемкость в адиабатном процессе через c ад, и условие dq = 0 выразим следующим образом:

dq =c ад dT = 0.

Это условие говорит о том, что теплоемкость в адиабатном процессе равна нулю (c ад = 0).

с p /c v =k

и уравнение кривой адиабатного процесса (адиабаты) в p, v -диаграмме имеет вид:

pv k = const.

В этом выражении k носит названиепоказателя адиабаты (так же ее называют коэффициентом Пуассона).

Значения показателя адиабаты k для некоторых газов:

k воздуха = 1,4

k перегретого пара = 1,3

k выхлопных газов ДВС = 1,33

k насыщенного влажного пара = 1,135

Из предыдущих формул следует:

l = — Δu = c v (T 1 – T 2 );

i 1 – i 2 = c p (T 1 – T 2 ).

Техническая работа адиабатного процесса (l техн) равна разности энтальпий начала и конца процесса (i 1 – i 2 ).

Адиабатный процесс, происходящий без внутреннего трения в рабочем теле, называется изоэнтропийным . ВT, s -диаграмме он изображается вертикальной линией.

Обычно реальные адиабатные процессы протекают при наличии внутреннего трения в рабочем теле, в результате чего всегда выделяется теплота, которая сообщается самому рабочему телу. В таком случае ds > 0, и процесс называетсяреальным адиабатным процессом .

Уравнение Менделеева-Клапейрона

Газы нередко бывают реагентами и продуктами в химических реакциях. Не всегда удается заставить их реагировать между собой при нормальных условиях. Поэтому нужно научиться определять число молей газов в условиях, отличных от нормальных.

Для этого используют уравнение состояния идеального газа (его также называют уравнением Клапейрона-Менделеева):

где n – число молей газа;

P – давление газа (например, в атм ;

V – объем газа (в литрах);

T – температура газа (в кельвинах);

R – газовая постоянная (0,0821 л·атм /моль·K).

Например, в колбе объемом 2,6 л находится кислород при давлении 2,3 атм и температуре 26 о С. Вопрос: сколько молей O 2 содержится в колбе?

Из газового закона найдем искомое число молей n :

Не следует забывать преобразовывать температуру из градусов Цельсия в кельвины: (273 о С + 26 о С) = 299 K. Вообще говоря, чтобы не ошибиться в подобных вычислениях, нужно внимательно следить за размерностью величин, подставляемых в уравнение Клапейрона-Менделеева. Если давление дается в мм ртутного столба, то нужно перевести его в атмосферы, исходя из соотношения: 1атм = 760 мм рт. ст. Давление, заданное в паскалях (Па), также можно перевести в атмосферы, исходя из того, что 101325 Па = 1атм .

Вывод основного уравнения молекулярно-кинетической теории. Число степеней свободы молекулы. Закон распределения энергии по степеням свободы.

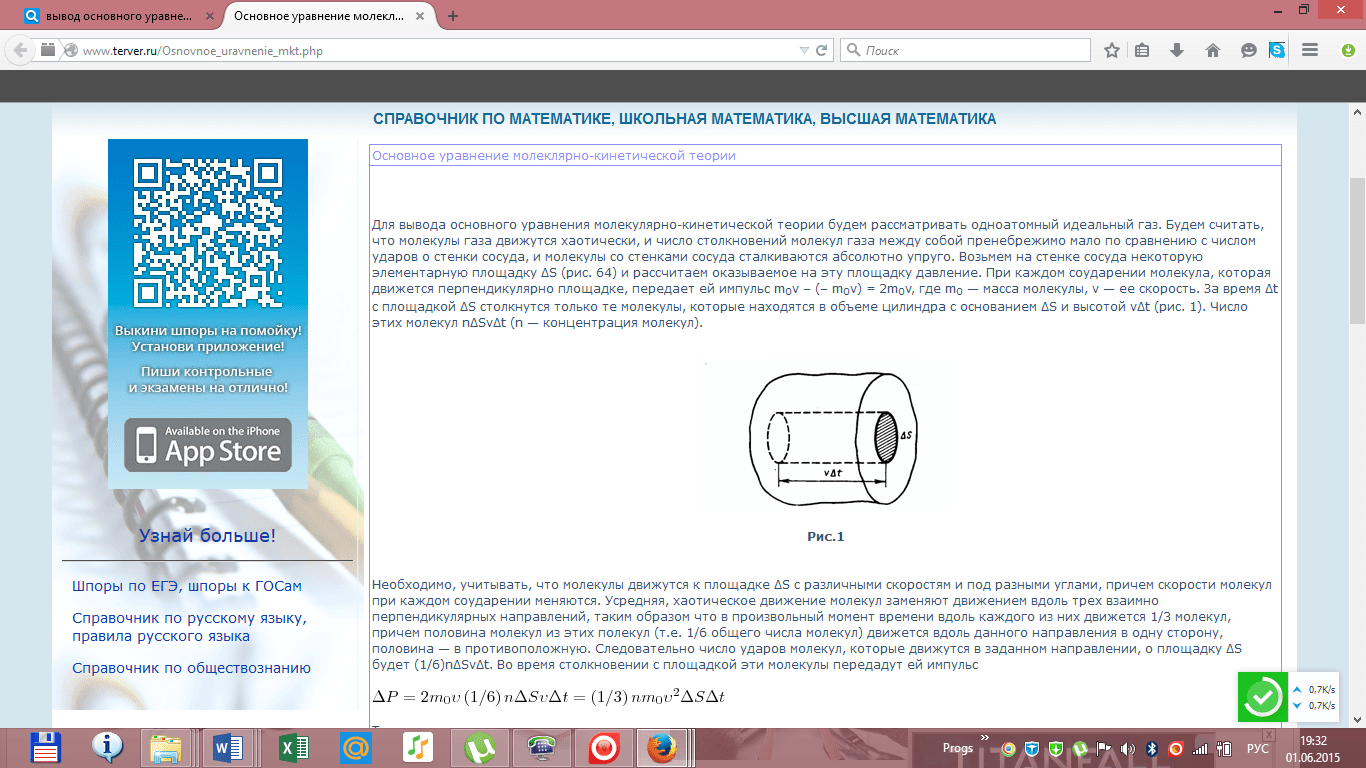

Вывод основного уравнения МКТ.

Число степеней свободы молекулы. Закон распределения энергии по степеням свободы.

Первое начало термодинамики. Работа газа при изменении объема. Вычислить работу изотермического расширения газа.

Количество теплоты , полученное системой, идёт на изменение её внутренней энергии и совершение работы против внешних сил

Изменение внутренней энергии системы при переходе её из одного состояния в другое равно сумме работы внешних сил и количества теплоты, переданного системе, то есть, оно зависит только от начального и конечного состояния системы и не зависит от способа, которым осуществляется этот переход. В циклическом процессе внутренняя энергия не изменяется.

Работа при изотермическом расширении газа вычисляется как площадь фигуры под графиком процесса.

Теплоемкость идеального газа.

Если в результате теплообмена телу передается некоторое количество теплоты, то внутренняя энергия тела и его температура изменяются. Количество теплоты Q, необходимое для нагревания 1 кг вещества на 1 К называют удельной теплоемкостью вещества c. c = Q / (mΔT).

где M – молярная масса вещества.

Определенная таким образом теплоемкость не является однозначной характеристикой вещества. Согласно первому закону термодинамики изменение внутренней энергии тела зависит не только от полученного количества теплоты, но и от работы, совершенной телом. В зависимости от условий, при которых осуществлялся процесс теплопередачи, тело могло совершать различную работу. Поэтому одинаковое количество теплоты, переданное телу, могло вызвать различные изменения его внутренней энергии и, следовательно, температуры.

Такая неоднозначность определения теплоемкости характерна только для газообразного вещества. При нагревании жидких и твердых тел их объем практически не изменяется, и работа расширения оказывается равной нулю. Поэтому все количество теплоты, полученное телом, идет на изменение его внутренней энергии. В отличие от жидкостей и твердых тел, газ в процессе теплопередачи может сильно изменять свой объем и совершать работу. Поэтому теплоемкость газообразного вещества зависит от характера термодинамического процесса. Обычно рассматриваются два значения теплоемкости газов: C V – молярная теплоемкость в изохорном процессе (V = const) и C p – молярная теплоемкость в изобарном процессе (p = const).

В процессе при постоянном объеме газ работы не совершает: A = 0. Из первого закона термодинамики для 1 моля газа следует

где ΔV – изменение объема 1 моля идеального газа при изменении его температуры на ΔT. Отсюда следует:

где R – универсальная газовая постоянная. При p = const

Таким образом, соотношение, выражающее связь между молярными теплоемкостями C p и C V , имеет вид (формула Майера):

Молярная теплоемкость C p газа в процессе с постоянным давлением всегда больше молярной теплоемкости C V в процессе с постоянным объемом

Отношение теплоемкостей в процессах с постоянным давлением и постоянным объемом играет важную роль в термодинамике. Оно обозначается греческой буквой γ.

Цикл Карно. Тепловая и холодильная машины. КПД цикла Карно.

В термодинамике цикл Карно́ или процесс Карно — это обратимый круговой процесс, состоящий из двух адиабатических и двух изотермических процессов. В процессе Карно термодинамическая система выполняет механическую работу и обменивается теплотой с двумя тепловыми резервуарами, имеющими постоянные, но различающиеся температуры. Резервуар с более высокой температурой называется нагревателем, а с более низкой температурой — холодильником.

Цикл Карно назван в честь французского учёного и инженера Сади Карно, который впервые его описал в своём сочинении «О движущей силе огня и о машинах, способных развивать эту силу» в 1824 году.

Поскольку обратимые процессы могут осуществляться лишь с бесконечно малой скоростью, мощность тепловой машины в цикле Карно равна нулю. Мощность реальных тепловых машин не может быть равна нулю, поэтому реальные процессы могут приближаться к идеальному обратимому процессу Карно только с большей или меньшей степенью точности. В цикле Карно тепловая машина преобразует теплоту в работу с максимально возможным коэффициентом полезного действия из всех тепловых машин, у которых максимальная и минимальная температуры в рабочем цикле совпадают соответственно с температурами нагревателя и холодильника в цикле Карно

Пусть тепловая машина состоит из нагревателя с температурой Тн, холодильника с температурой Тх и рабочего тела .

Цикл Карно состоит из четырёх обратимых стадий, две из которых осуществляются при постоянной температуре (изотермически), а две — при постоянной энтропии (адиабатически). Поэтому цикл Карно удобно представить в координатах T (температура ) и S (энтропия ).

1. Изотермическое расширение (на рис. 1 — процесс A→Б). В начале процесса рабочее тело имеет температуру Тн, то есть температуру нагревателя. Затем тело приводится в контакт с нагревателем, который изотермически (при постоянной температуре) передаёт ему количество теплоты Q. При этом объём рабочего тела увеличивается, оно совершает механическую работу, а его энтропия возрастает.

2. Адиабатическое расширение (на рис. 1 — процесс Б→В). Рабочее тело отсоединяется от нагревателя и продолжает расширяться без теплообмена с окружающей средой. При этом температура тела уменьшается до температуры холодильника Тх, тело совершает механическую работу, а энтропия остаётся постоянной.

3. Изотермическое сжатие (на рис. 1 — процесс В→Г). Рабочее тело, имеющее температуру Тн, приводится в контакт с холодильником и начинает изотермически сжиматься под действием внешней силы, отдавая холодильнику количество теплоты Q. Над телом совершается работа, его энтропия уменьшается.

4. Адиабатическое сжатие (на рис. 1 — процесс Г→А). Рабочее тело отсоединяется от холодильника и сжимается под действием внешней силы без теплообмена с окружающей средой. При этом его температура увеличивается до температуры нагревателя, над телом совершается работа, его энтропия остаётся постоянной.

Обратный цикл Карно

В термодинамике холодильных установок и тепловых насосов рассматривают обратный цикл Карно , состоящий из следующих стадии: адиабатического сжатия за счёт совершения работы (на рис. 1 — процесс В→Б); изотермического сжатия с передачей теплоты более нагретому тепловому резервуару (на рис. 1 — процесс Б→А); адиабатического расширения (на рис. 1 — процесс А→Г); изотермического расширения с отводом теплоты от более холодного теплового резервуара (на рис. 1 — процесс Г→В).

Второе начало термодинамики. Энтропия. Третье начало термодинамики.

Второе начало термодинамики — физический принцип, накладывающий ограничение на направление процессов, которые могут происходить в термодинамических системах .

Второе начало термодинамики запрещает так называемые вечные двигатели второго рода , показывая, что коэффициент полезного действия не может равняться единице, поскольку для кругового процесса температура холодильника не может равняться абсолютному нулю (невозможно построить замкнутый цикл, проходящий через точку с нулевой температурой).

Второе начало термодинамики является постулатом , не доказываемым в рамках классической термодинамики . Оно было создано на основе обобщения опытных фактов и получило многочисленные экспериментальные подтверждения.

Постулат Клаузиуса : «Невозможен круговой процесс, единственным результатом которого является передача теплоты от менее нагретого тела к более нагретому» (такой процесс называется процессом Клаузиуса ).

Постулат Томсона (Кельвина) : «Невозможен круговой процесс, единственным результатом которого было бы производство работы за счет охлаждения теплового резервуара» (такой процесс называется процессом Томсона ).

Энтропия изолированной системы не может уменьшаться» (закон неубывания энтропии ).

Такая формулировка основывается на представлении об энтропии как о функции состояния системы, что также должно быть постулировано.

В состоянии с максимальной энтропией макроскопические необратимые процессы (а процесс передачи тепла всегда является необратимым из-за постулата Клаузиуса) невозможны.

Третье начало термодинамики (теорема Нернста ) — физический принцип, определяющий поведение энтропии при приближении температуры к абсолютному нулю . Является одним из постулатов термодинамики , принимаемым на основе обобщения значительного количества экспериментальных данных.

Третье начало термодинамики может быть сформулировано так:

«Приращение энтропии при абсолютном нуле температуры стремится к конечному пределу, не зависящему от того, в каком равновесном состоянии находится система» .

Третье начало термодинамики относится только к равновесным состояниям.

Поскольку на основе второго начала термодинамики энтропию можно определить только с точностью до произвольной аддитивной постоянной (то есть, определяется не сама энтропия, а только её изменение). Третье начало термодинамики может быть использовано для точного определения энтропии. При этом энтропию равновесной системы при абсолютном нуле температуры считают равной нулю.

Третье начало термодинамики позволяет находить абсолютное значение энтропии, что нельзя сделать в рамках классической термодинамики (на основе первого и второго начал термодинамики).

Термодинамическая энтропия S , часто просто именуемая энтропия , — физическая величина , используемая для описания термодинамической системы , одна из основных термодинамических величин . Энтропия является функцией состояния и широко используется в термодинамике , в том числе химической .

Свежие записи

• Способы найти потерянный андроид телефон через компьютер Как отследить телефон который потерял
• Бесплатная накрутка подписчиков в инстаграм прямо с телефона Живые лайки и подписчики в инстаграме
• Как в «Фотошопе» удалить фон вокруг изображения?
• Какой программой открывается rtf
• Бесплатные программы для Windows скачать бесплатно
• Разбираемся, от чего шумит ноутбук
• Какая у iPhone X диагональ и размер экрана в дюймах?
• Настройка и установка почты Яндекс на iPhone

Внутренняя энергия и работа идеального газа | теория по физике �� термодинамика

Внутренняя энергия идеального газа представляет собой сумму только кинетической энергии всех молекул, а потенциальной энергией взаимодействия можно пренебречь:

U = ∑ E k 0 = N E k 0 = m N A M . · i k T 2 . . = i 2 . . · m M . . R T = i 2 . . ν R T = i 2 . . p V

i — степень свободы. i = 3 для одноатомного (или идеального) газа, i = 5 для двухатомного газа, i = 6 для трехатомного газа и больше.

Изменение внутренней энергии идеального газа в изопроцессах

Δ U = 3 2 . . · m M . . R T = 3 2 . . ν R T = 3 2 . . ν R ( T 2 − T 1 )

Температура при изотермическом процессе — величина постоянная. Так как внутренняя энергия идеального газа постоянной массы в замкнутой системе зависит только от изменения температуры, то она тоже остается постоянной.

Δ U = 3 2 . . ν R ( T 2 − T 1 ) = 3 2 . . ( p V 2 − p V 1 ) = 3 2 . . p Δ V

Δ U = 3 2 . . ν R ( T 2 − T 1 ) = 3 2 . . ( p 2 V − p 1 V ) = 3 2 . . V Δ p

Δ U = 3 2 . . ν R ( T 2 − T 1 ) = 3 2 . . ( p 2 V 2 − p 1 V 1 )

Пример №1. На рисунке показан график циклического процесса, проведенного с идеальным газом. На каком из участков внутренняя энергия газа уменьшалась?

Внутренняя энергия газа меняется только при изменении температуры. Так как она прямо пропорциональная температуре, то уменьшается она тогда, когда уменьшается и температура. Температура падает на участке 3.

Работа идеального газа

Если газ, находящийся под поршнем, нагреть, то, расширяясь, он поднимет поршень, т.е. совершит механическую работу.

Механическая работа вычисляется по формуле:

Перемещение равно разности высот поршня в конечном и начальном положении:

Также известно, что сила равна произведению давления на площадь, на которое это давление оказывается. Учтем, что направление силы и перемещения совпадают. Поэтому косинус будет равен единице. Отсюда работа идеального газа равна произведению давления на площадь поршня:

Работа идеального газа

p — давление газа, S — площадь поршня

Работа, необходимая для поднятия поршня — полезная работа. Она всегда меньше затраченной работы, которая определяется изменением внутренней энергии идеального газа при изобарном расширении:

A ‘ = p ( V 2 − V 1 ) = p Δ V > 0

Внимание! Знак работы определяется только знаком косинуса угла между направлением силы, действующей на поршень, и перемещением этого поршня.

Работа идеального газа при изобарном сжатии:

A ‘ = p ( V 2 − V 1 ) = p Δ V < 0

Работа идеального газа при нагревании газа:

A ‘ = ν R Δ T = ν R ( T 2 − T 1 ) = m M . . ν R Δ T

Внимание! В изохорном процессе работа, совершаемая газом, равна нулю, так как работа газа определяется изменением его объема. Если изменения нет, работы тоже нет.

Геометрический смысл работы в термодинамике

В термодинамике для нахождения работы можно вычислить площадь фигуры под графиком в осях (p, V).

Примеры графических задач
