Что такое датчик холла в автомобиле

  • автор:

Что же все таки за зверь этот Датчик Холла?

Это датчик, работающий на эффекте Холла, суть которого заключается в том, что при при помещении в магнитное поле некоторого проводника с постоянным током, в этом проводнике возникает поперечная разность потенциалов. Также называет холловским напряжением.

Датчик Холла весьма широко распространен в автомобилестроении, с его помощью измеряют угол положения распредвала, на некоторых автомобилях — угол положения коленвала, на более старых автомобилях он сигнализировал о моменте искрообразования.

Эффект Холла заключается в том, что при пропускании тока через клеммы «а» полупроводниковой пластины, помещенной в поле магнита, на боковых клеммах «б» появляется напряжение.

Еще в 1879 году американский физик Э. Холл, работавший в балтиморском университете, открыл интересное явление, суть которого состояла в следующем. Если в магнитное поле поместить прямоугольную полупроводниковую пластину и к узким ее граням подвести электрический ток, то на широких, гранях пластины возникнет напряжение, величина которого может быть от десятков микровольт до сотен милливольт. Однако техническое применение этого эффекта вынужденно задержалось почти на 75 лет, до той поры, когда началось промышленное производство полупроводниковых пленок с нужными свойствами.

Устройство датчика Холла:

1 — постоянный магнит;
2 — лопасть ротора;
3 — магнитопроводы;
4 — пластмассовый корпус;
5 — микросхема;
6 — выводы.

Про датчики Холла, сигналы и «подтяжки».

Мне почти каждый день (а иногда и несколько раз в день) задают вопросы про подключение адаптера спидометра. Особенно мучают интересуются вопросом согласования сигналов.
Решил сделать отдельную запись посвященную этому моменту, так сказать — «ликбез» 😉

Как ни странно, больше всего проблем возникает с датчиками Холла. Поэтому речь пойдет о них, индуктивные датчики тут рассматривать не буду.

И так — датчик Холла. Один из типов:

Обычный датчик скорости: 3-х проводной (+12, масса, выход-сигнал). На выходе такого датчика сигнал имеет форму прямоугольника (меандр), сигнал меняется от 0 до 12в. (амплитуда сигнала). Как он работает? В состоянии покоя, на выход датчика поступает напряжение питания через резистор, на выходе сигнал — плюс. При срабатывании датчика, транзистор подключает выход к минусу (массе), на выходе сигнал — минус. Затем отключает — на выходе опять сигнал плюсовой, через резистор. В итоге мы получаем на выходе сигнал в виде прямоугольника. Резистор (например 10кОм, вполне оптимально) тут играет важную роль — с его помощью на выход попадает плюс, при этом не вызывая короткого замыкания!
Тут же можно предположить, что замыкать выход такого датчика на «+» не стоит, можем получить… дохлый датчик )

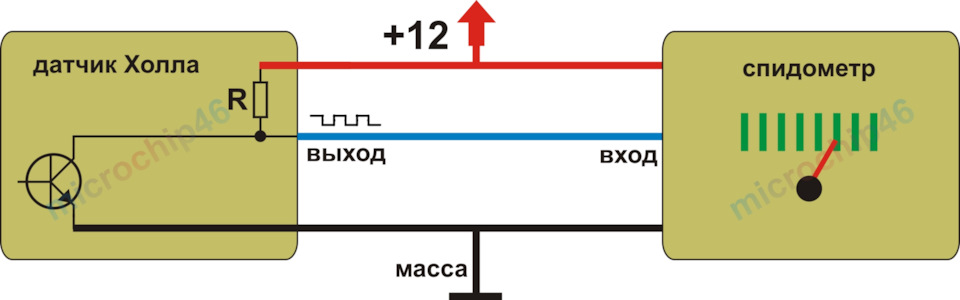

Схема работы спидометра, в общих чертах, выглядит так.

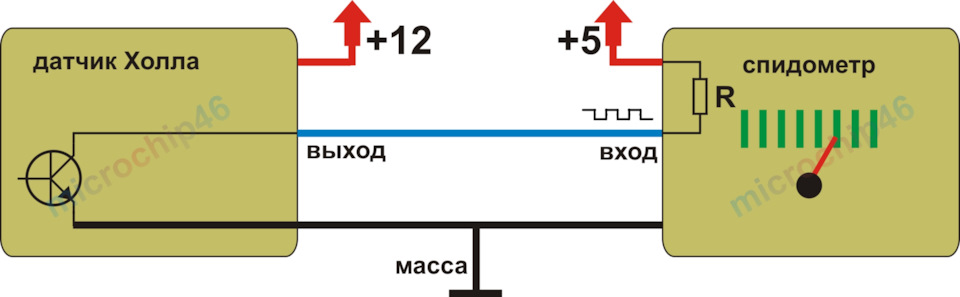

Но во многих датчиках нет подтягивающего резистора. Подключив прибор к выходу датчика мы ничего не увидим. Плюс там не появляется! Чтобы получить сигнал с такого датчика нужен внешний резистор. Как правило он встроен в спидометр. В этом случае схема работы выглядит так:

Принцип работы получается тот-же, только резистор переместили в спидометр! И это достаточно удобно, с такого датчика можно получать сигналы любого уровня, а не только 0-12в. Об этом чуть позднее.

Теперь подключаем корректор спидометра, в разрыв. В случае с первым типом датчика схема получается примерно такая:

Как это работает?

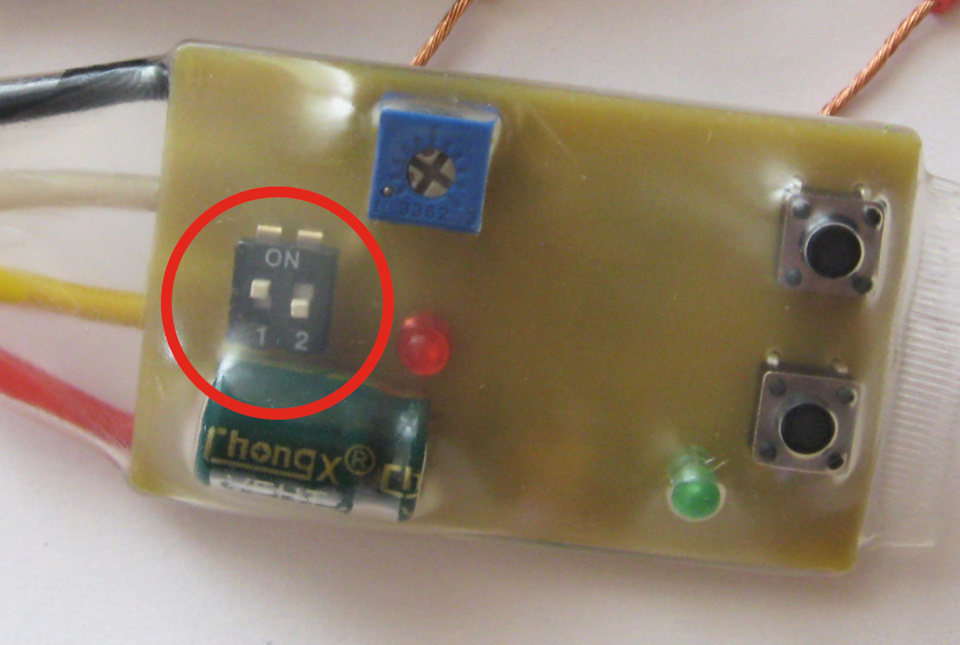

Адаптер имеет встроенные резисторы для «подтяжки» к плюсу как входа, так и выхода. Которые можно подключать и отключать с помощью переключателей.
В данном случае резистор у нас в датчике, сигнал адаптер получит. Следовательно, встроенный резистор на входе в адаптере стоит отключить — переключатель-2 нужно перевести в положение — выключено. (на переключателе подписано: вверху, «ON» — включено, внизу — выключено). А вот на спидометр сигнал не пойдет, нужно выход адаптера «подтянуть» к плюсу, подключить резистор с помощью переключателя-1. Перевести в положение «ON». Теперь сигнал пойдет и на спидометр, все заработает.

Теперь второй вариант.

Тут все наоборот. С датчика сигнал не пойдет (резистора нет), поэтому подключаем к входу резистор в адаптере — переключатель-2. А вот на выходе адаптера резистор стоит отключить, в спидометре есть свой. Переключатель-1 — перевести в положение выключено.

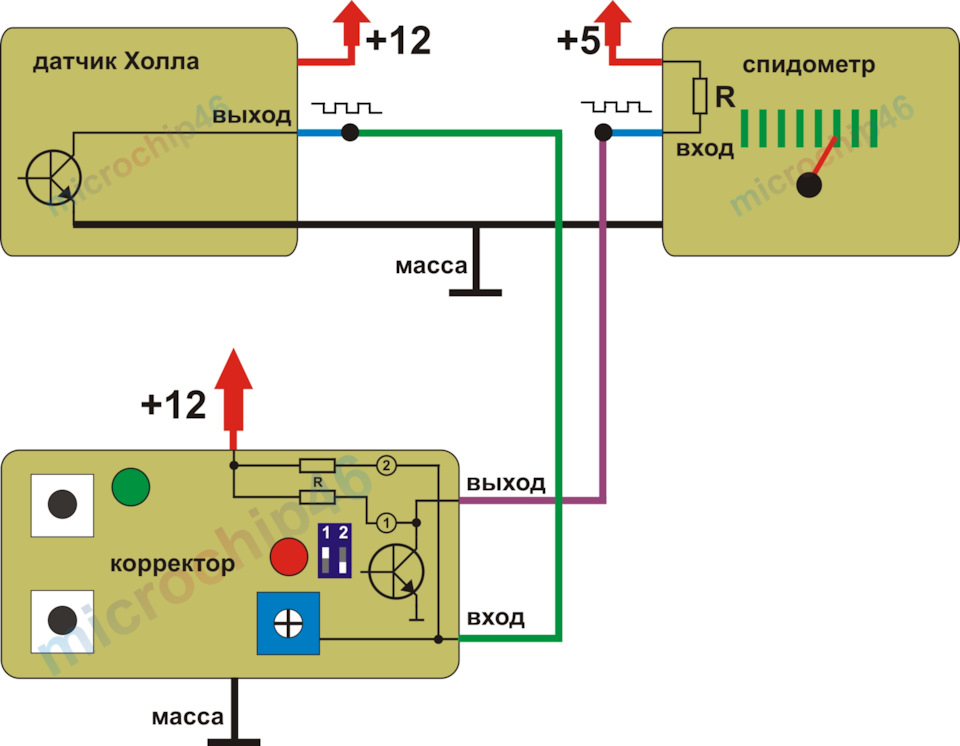

Теперь более не «стандартный» случай. Встречается такое на некоторых иномарках. Тут может быть вот такая схема датчик-спидометр.

Тут резистора в датчике нет, он есть в спидометре. Он в приборной панели, но подключен к напряжению +5в. То есть сигнал в линии датчик-спидометр имеет форму прямоугольника, с амплитудой от 0 до 5в.

В этом случае можно поступить также. На входе адаптера подключить резистор, с датчика будет идти сигнал 0-12в. На выходе адаптера резистор должен быть отключен, тогда тут сигнал у нас будет 0-5в.

Более «мудреное» подключение получается в том случае, когда резистор находится в датчике и там он подключен к +5в. То есть сигнал идет 0-5в. сразу с датчика, в панели резистора нет. Вот тут и начинают возникать сложности. Адаптер сигнал получит (встроенный резистор отключаем, переключатель-2), но спидометр сигнала не получит. Резистор к выходу подключать не стоит, спидометр ждет от нас сигнала с амплитудой 5в., а встроенный резистор подключен +12 и сигнал будет 0-12, что ни есть хорошо.
Тут можно поступить разными способами решения этой проблемы.
1) на выходе резистор в адаптере отключен (переключатель-1), но нужно подключить внешний резистор, с его помощью «подтянуть» линию адаптер-спидометр к +5в. Подключать резистор придется в самой панели, где есть 5в., ну или взять 5в. через какой-то преобразователь, например самую обычную «кренку» — стабилизатор типа 78L05.
2) в самом адаптере отключить подтягивающие резисторы от +12в. и с помощью перемычки подключить их к встроенному 5-вольтовому стабилизатору адаптера.
3) ну или заранее определиться с со-своим датчиком-сигналами, и сразу делать адаптер с расчетом на 5в. сигнал.

Как-то так ))
Всем добра!
p/s если где-то ошибся, перемудрил — поправьте, исправлю 😉

Как проверить датчик Холла?

Датчики в системе автомобиля — это «шпионы», сообщающие основным узлам машины собранные ими сведения. Таких деталей много в любом автомобиле, но среди них можно выделить главные — например, сенсор, действие которого основано на эффекте Холла. Этот датчик часто выходит из строя, поэтому нужно регулярно проводить его диагностику.

Где стоит датчик Холла и как он выглядит?

Находится датчик Холла в трамблере — точнее, внутри его крышки. Снимите её — и увидите датчик. Он отвечает за возникновение искры, выполняет роль контактов распределителя в бесконтактной системе зажигания. Это контроллер, который передает на блок управления сведения о положении валов двигательной системы.

Внешне устройство выглядит как цилиндрический элемент, заключенный в пластиковый корпус, к которому подключен разъем с проводкой. Сверху корпуса магнитопроводящая пластина, из-за прорезов напоминающая корону. На ней столько же прорезов, сколько цилиндров в двигателе. Основные элементы устройства — постоянный магнит и, собственно, датчик.

Почему выходит из строя датчик Холла

Повреждение сенсора может проявляться разными симптомами — даже профессионалу порой бывает непросто определить точную причину. Вот какие признаки говорят о поломке датчика:

  • мотор плохо заводится;
  • холостой ход с постоянными перебоями;
  • на высоких оборотах автомобиль дергается;
  • искра на свечах пропадает;
  • двигатель внезапно глохнет.

Главная причина выхода этой детали из строя банальна — накопилась грязь. Как только это происходит, ДХ сигнализирует моментально. С машиной начинают происходить «чудеса». Однако винить этот прибор во всех бедах неправильно — нужна доскональная проверка.

Исчезновение искры — главный симптом неисправности ДХ.

Распространенная причина неисправности — отсутствие контакта в проводке. Всего в приборе 3 контакта — соединяющий его с массой, с плюсом, с коммутатором. Один из контактов мог окислиться, из-за чего и разорвалась электрическая цепь.

Наконец, провод может просто оборваться или переломиться. Это происходит из-за того, что вакуумный корректор зажигания смещает площадку, на которой размещен ДХ, сдвигая угол зажигания. Во избежание такой напасти проводку нужно закрепить так, чтобы она изгибалась петлей.

Если высоковольтная проводка в машине изношена и пролегает рядом с проводами сенсора, возможен пробой высокого напряжения. Часто пробои возникают при влажной погоде, при заезде колесом в глубокую лужу.

Провода датчика должны быть удалены от остальной проводки. А еще проводку нужно как можно чаще менять — хотя бы раз в 2 года.

Поломка может возникнуть из-за перезарядки генератора аккумуляторной батареи — когда ДХ испытал слишком сильную нагрузку и на входе коммутатора сгорела одна из деталей.

Как проверить датчик Холла в трамблере?

Распространённый способ проверки — имитирование наличия датчика. Это самый эффективный способ. Он подходит при наличии электричества на узлах системы зажигания и при полном отсутствии искры.

Для проверки с трамблера демонтируем колодку для подключения штекеров. Потом активируем зажигание машины и при помощи небольших кусочков проволоки замыкаем выходы 2 и 3. Если есть искра на среднем проводе катушки зажигания, значит, датчик приказал долго жить. Для выявления образования искры высоковольтную проводку располагаем рядом с массой.

Прозвонить мультиметром

Надо замерить напряжение, которое сформировалось на выходе контроллера. При исправности прибора напряжение будет в пределах 20 вольт.

Прежде всего придется вынуть чехольчик с колодки, подведенной к трамблеру. Далее действуем так:

  • демонтируем основной экранированный провод с распределителя;
  • подсоединяем его к массе (для предотвращения риска случайного появления разряда);
  • активируем зажигание;
  • снимаем распределительную колодку;
  • мультиметр ставим в положение ПТ 20 В;
  • минусовой щуп присоединяем к массе;
  • плюсовой нам потребуется для замера напряжения.

На трамблерной колодке 3 разноцветных провода. На красном напряжение должно быть в районе 12 В. Такое же значение — норма и для зеленого провода. А вот на белом оно должно равняться нулю. Если прибор в звуковом режиме, при касании щупом белого провода появится звон. Это свидетельство нормального соединения провода с массой.

Так мы убедились в наличии всех импульсов на ДХ. Теперь берем приготовленные заранее небольшие гвоздики и вставляем их: один — в зеленый (средний) провод, другой — в белый (масса). Колодку монтируем в трамблер. Гвоздики выполняют роль проводников. Дело в том, что с другой стороны колодки контактная база отсутствует, а оголять проводку нельзя. Плюсовой щуп подносим к среднему проводу, минус — к массе. Прибор должен показывать 11.2 В (примерное значение). Проворачиваем коленвал. Если в нижней точке показания будут соответствовать 0,02 В, а в верхней 11,8 В — это норма. Значительные отклонения от этих показаний говорят о проблеме.

Другие способы

Если симптомы неисправности датчика Холла не убедили вас, что проблема именно в нем, можно попробовать измерить сопротивление на датчике. Здесь самому придется выступить в роли конструктора и сделать прибор, составляющие детали которого:

  • резистор в 1 кОм;
  • светодиод;
  • проводка.

К одной ножке светодиода паяем сопротивление, к нему — 2 проводка. Длину проводков выбираем самостоятельно — так, чтобы было удобнее работать. Демонтируем крышку распределителя, отключаем штекерный узел и трамблер. Затем диагностируем электроцепь. Для этого вольтметр подсоединяем к 1 и 3 клеммам, активируем зажигание авто. Если узел работает правильно, на экране появится значение — 10-12 вольт.

Затем сделанный для измерения прибор подсоединяем к тем же клеммам. Светодиод обязательно загорится при верном выборе полярности. Если этого не происходит, провода надо поменять местами. Дальше действуем так:

  • подключенный к первой клемме провод оставляем в покое;
  • третью клемму перебрасываем на вторую;
  • прокручиваем распредвал (вручную или при помощи стартера).

Принцип прост: если при прокручивании вала светодиод мигает — значит, все работает и сенсор в порядке. Проверка датчиков на разных моделях машин производится по одной схеме.

Также можно попросить знакомых одолжить устройство, которое является заведомо рабочим. Обратитесь к автолюбителям, на машинах которых стоят идентичные сенсоры. Если проблемы пропали, это означает, что ДХ на вашем автомобиле неисправен.

Как заменить датчик Холла на автомобиле?

Так как ремонт неисправного ДХ нецелесообразен, готовим инструменты и приступаем к его замене. Понадобятся:

  • отвертка;
  • пассатижи;
  • молоток;
  • ключ «на 13».

Действуем по такой схеме:

  1. Глушим двигатель, открываем капот.
  2. Отсоединяем патрубок от вакуумного регулятора.
  3. Снимаем крышку трамблера.
  4. Отключаем разъем на ДХ.
  5. Отворачиваем пластину держателя ключом «на 13». После этого можно снять трамблер.
  6. Берем молоток, с его помощью выбиваем винт пружинной муфты.
  7. Выворачиваем винты, крепящие вакуумный регулятор. Вытаскиваем его — доступ к ДХ открыт.
  8. При помощи отвертки отворачиваем крепящие его винты, снимаем механизм. Меняем на новый.

Сборка производится от обратного. По завершении процедуры обязательно прокатитесь на автомобиле, чтобы убедиться, что все сделано правильно.

Причины выхода из строя датчика Холла бывают разными, но безотлагательно заменить сенсор нужно в любом случае. Ремонтировать устройство бесполезно — даже не стоит думать об этом. Однако прежде чем демонтировать прибор Холла, убедитесь, что именно он — виновник всех проблем.

Автосервис DDCar

Датчик Холла: принцип работы Датчик Холла — это главный элемент системы зажигания современных автомобилей. Он определяет положение распределительного вала и момент воспламенения горючей смеси.

21-08-2018, 13:14 0 Датчик Холла: принцип работы

Что такое трамблер в автомобиле? За распределение зажигания и искрообразование в нужный момент в бензиновых двигателях старого поколения отвечает трамблер. Его еще называют прерыватель-распределитель зажигания.

20-07-2018, 13:32 0 Что такое трамблер в автомобиле?

Не заводится Хендай Солярис Если вы считаете себя первым, кто столкнулся с трудностями при запуске Солярис, вы глубоко ошибаетесь. Это распространённая проблема, и в статье мы расскажем, как с ней справиться.

22-06-2018, 12:49 0 Не заводится Хендай Солярис

Датчик детонации: как проверить и поменять Датчик детонации — небольшой и дешевый элемент, однако функция, которую он выполняет, исключительно важна. Бесконтрольная детонация может вывести мотор из строя в два счета.

1-06-2018, 12:39 0 Датчик детонации: как проверить и поменять

Что делать если не работает одометр на Chevrolet В каждом автомобиле установлено такое устройство измерения скорости как спидометр, в котором, в свою очередь, находится дополнительная функция – одометр. Таких одометров, как правило, два. Они представляют из себя счетчики пробега. Один считает общий пробег автомобиля, а другой – ежедневный пробег.

17-01-2014, 17:45 0 Что делать если не работает одометр на Chevrolet

Переборка стартера на автомобилях ВАЗ десятой модели С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить — проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно. Для начала надо установить причину неисправности. Основными факторами, по

Что такое датчик Холла в автомобиле, его подключение, признаки и устранение неисправностей

Прибор используется вместо контактных элементов и может применяться для слежения за величиной тока нагрузки. Благодаря этому датчику выполняется деактивация двигателя при появлении токовых перегрузок в бортовой сети. Если контроллер перегревается, производится включение температурной защиты.

Принцип работы

Скачки напряжения в электросети мотора могут иметь последствия для датчика. Поэтому современные устройства дополнительно комплектуются диодными элементами, которые препятствуют обратной активации напряжения. Принцип действия приспособления основан на эффекте Холла. Поперечная разность потенциалов образуется при перемещении одного из проводников в магнитное поле. Данный эффект достигается благодаря тому, что токи проходят через клеммные элементы пластины, которая находится в самом поле, с полупроводником. Когда работает двигатель и вал силового агрегата вращается, стальные лопасти ходят по специальным прорезям, установленным внутри корпуса. Это способствует подаче электрического сигнала на коммутаторное устройство. В результате узел открывает транзисторный элемент и подает напряжение на катушку. Последняя выполняет процедуру преобразования низковольтного импульса в высоковольтный. Этот сигнал подается на свечи зажигания. Подробно о принципе действия контроллера Холла рассказал канал «Радиолюбитель TV».

Где находится и как выглядит?

При необходимости замены неисправного устройства потребителю надо знать, где стоит контроллер. Он располагается в трамблере автомобиля и выполнен в корпусе в виде небольшого цилиндрического элемента. Чтобы получить доступ к устройству, необходимо разобрать распределительный узел и снять крышку, бегунок и прочие детали механизма. На наружной стороне трамблера к контроллеру Холла подключается разъем с проводкой.

Устройство

  • 1 — постоянное магнитное устройство;
  • 2 — лопасть роторного механизма;
  • 3 — магнитопроводы;
  • 4 — пластиковый корпус, в который заключаются все элементы устройства;
  • 5 — плата;
  • 6 — контактные выводы.

Схема приспособления контроллера Холла

Устройство комплектуется тремя контактами:

  • первый используется для подключения к массе, то есть кузову автомобиля;
  • второй необходим для подсоединения плюсового напряжения, рабочий параметр которого составляет примерно 6 вольт;
  • третий контакт предназначен для подачи с него импульса на коммутаторное устройство.

Какие могут быть неисправности?

Признаки неполадок контроллера Холла:

  1. Наблюдается резкий рост потребления топлива в системе. Это обусловлено тем, что впрыск горючей смеси в силовом агрегате происходит больше одного раза за цикл прокручивания коленвала.
  2. Мотор машины стал функционировать менее стабильно. Транспортное средство во время движения дергается, мощность двигателя может резко падать. Иногда не получается увеличить скорость машины более чем на 60 км/ч. Во время движения силовой агрегат может произвольно заглохнуть.
  3. Иногда поломка датчика Холла становится причиной фиксации рычага трансмиссии. Скорости коробки передач переключить не получается, такая особенность характерна для новых иномарок. Чтобы решить проблему, необходимо перезапустить силовой агрегат.
  4. Неисправность может проявиться в виде отсутствия искры для воспламенения горючей смеси. Из-за этого запуск мотора машины будет невозможен.
  5. Вероятны сбои в функционировании системы самодиагностики. К примеру, на контрольном щитке появляется индикатор проверки мотора, если агрегат работает на холостом ходу. Когда обороты двигателя увеличиваются, ошибка с приборной панели пропадает.

Канал «Авто-Мото» рассказал о признаках неисправности регулятора, а также других элементов системы зажигания в автомобиле.

Если сам контроллер Холла целый и рабочий, то неисправность может быть связана с такими причинами:

  1. На корпус устройства попала грязь или другие посторонние предметы.
  2. Произошло повреждение либо обрыв сигнального кабеля, по которому подключен контроллер.
  3. В колодку для соединения датчика Холла с бортовой сетью попала влага. Решить проблему можно путем просушки разъема.
  4. Произошло замыкание сигнального проводника с кузовом или электросетью транспортного средства. Для определения неисправности необходимо прозвонить устройство.
  5. Произошло повреждение экранирующей составляющей на жгуте с проводкой. Возможен обрыв отдельных кабелей.
  6. Проблема может заключаться в повреждении проводников, предназначенных для питания контроллера Холла.
  7. При подключении устройства была спутана полярность. Из-за этого датчик функционирует некорректно или вовсе не работает.
  8. Неисправности в функционировании высоковольтной цепи системы зажигания.
  9. Неполадки в функционировании управляющего модуля автомобиля.
  10. При установке контроллера был неверно выставлен люфт между самим датчиком, а также магнитопроводящей пластиной.
  11. Проблема может заключаться в повышенной амплитуде торцевого воздействия шестеренки распредвала. Требуется детальная диагностика схемы.

Дмитрий Мазницын в ролике рассказал о причинах неисправности регулятора и дал рекомендации по их устранению.

Проверка датчика

Есть несколько способов диагностики контроллера. Самый точный вариант, который позволит получить осциллограмму — воспользоваться специальным оборудованием. Осциллограф не только определит состояние контроллера, но и даст точно понять, что устройство скоро выйдет из строя. Такое оборудование есть не у каждого электрика, поэтому ниже рассмотрены более простые, но не менее эффективные варианты.

Диагностика мультиметром

Перед выполнением тестирования устройство надо настроить в режим измерения постоянного тока, рабочий диапазон должен составить 20 вольт. Также потребуется два металлических штыря. Перед проведением диагностики с разъема устройства демонтируется резиновый чехол.

Процедура предварительной проверки, позволяющей установить, что на контроллер Холла подаются необходимые сигналы, выполняется так:

  1. С распределительного узла отключается основной бронепровод. Его необходимо соединить с массой автомобиля для предотвращения случайного появления разряда. Поскольку это приведет к запуску силового агрегата при диагностике.
  2. Затем производится активация системы зажигания.
  3. Разъем отключается от распределительного механизма.
  4. На тестере выставляется режим постоянного тока с диапазоном 20 вольт.
  5. Отрицательный контакт мультиметра подключается к кузову автомобиля, можно выбрать любое место. Положительный выход тестера будет использоваться для замера рабочего параметра напряжения.
  6. Разъем, подключенный к распределительному узлу, оснащается тремя контактами — красным, зеленым и белым, но расцветка проводников может быть другой. На первом выходе величина напряжения должна составить 11,37 вольт либо около 12 В, на втором — тоже в районе этого показателя. А на последнем проводнике рабочий параметр должен составить 0 вольт.

Следующий этап диагностики:

  1. Берутся два металлических штыря, можно использовать гвозди. Один из них устанавливается в средний контакт колодки (обычно зеленый цвет), а другой подключается к массе. Его расцветка, как правило, белая. Затем сам разъем подсоединяется обратно к распределительному устройству. Штыри используются в качестве проводников тока. На обратной стороне разъема открытых контактов нет, поэтому для проверки сами кабели придется оголить, а делать это не рекомендуется.
  2. Затем зажигание активируется. Положительный контакт тестера надо подключить к штырю среднего выхода на разъеме, а отрицательный — к белому проводнику. Производится замер напряжения. Если контроллер Холла рабочий, то полученная величина должна составить около 11,2 вольт.
  3. Затем надо прокрутить коленчатый вал силового агрегата и одновременно проверить показатели, которые выдает тестер. Если значения в ходе прокручивания снизятся до 0,02 вольт и затем увеличатся до 11,8 В, то это нормально. Так и должно быть в нижнем и верхнем пределе измерений. Можно отключать тестер.

Контроллер Холла считается рабочим, если при прокручивании коленчатого вала верхний предел измерений будет не ниже 9 вольт, а нижний — не выше 0,4 В.

Канал «Автоэлектрика ВЧ» подробно показал процедуру диагностики датчика с использованием тестера и рассказал об основных особенностях этого процесса.

Проверка сопротивления

Чтобы произвести диагностику этого параметра, потребуется простое устройство, состоящее из резисторного элемента на 1 кОм, диодной лампочки, а также гибких кабелей. К ножке источника освещения надо подключать резистор, для надежной фиксации используется пайка. К этой детали подсоединяются два проводника необходимой длины, важно, чтобы они были не короткими.

Принцип проверки выглядит так:

  1. Производится демонтаж крышки распределительного механизма. От контактов отсоединяется сам трамблер, а также колодка с проводами.
  2. Выполняется диагностика исправности электроцепи. Для этого тестер надо соединить с первой и третьей клеммами, а затем активировать зажигание. Если все проводники целые, то величина напряжения на дисплее мультиметра составит от 10 до 12 вольт.
  3. Затем аналогичным образом выполняется подключение собранного прибора к тем же выходам. Когда полярность соблюдена, то диодная лампочка загорится, если нет — то кабели надо поменять местами.
  4. Потом проводник, подключенный к первому выходу, остается нетронутым. А конец третьей клеммы переключается на вторую. Выполняется прокручивание распределительного вала. Это можно сделать руками либо с использованием стартерного механизма.
  5. Если в процессе выполнения этих действия источник освещения стал моргать, то контроллер работает правильно и не нуждается в замене.

Канал Altevaa TV рассказал о способе проверки датчика с использованием обычной лампочки на примере автомобиля Фольксваген.

Создание имитации контроллера Холла

Такой вариант диагностики датчика Холла считается наиболее быстрым, но его реализация возможна при наличии питания в системе зажигания и отсутствия искры.

От распределительного механизма отключается трехконтактный разъем. Производится активация зажигания в машине и с помощью куска проводника замыкаются контакты под номерами 2 и 3, это выходы сигнала и пин. Если в результате подключения на центральном кабеле образовалась искра, это говорит о поломке контроллера Холла. При выполнении задачи высоковольтный проводник необходимо держать у массы авто.

Устранение неисправностей

Ремонт рассмотрен на примере автомобиля Фольксваген.

Для восстановления работоспособности датчик можно отремонтировать:

  1. Для возобновления работы контроллера необходимо заменить логический компонент. Для этого заранее надо приобрести устройство S441А.
  2. В центральной части корпуса датчика, как показано на фото, с помощью дрели просверливается небольшое отверстие. Для этого потребуется качественное сверло, поскольку внутри контроллера, за пластиковой частью, имеется металлический каркас.
  3. Используя канцелярский нож, необходимо срезать каждый проводник. Затем прокладываются канавки от сделанного отверстия с помощью надфиля к остаткам кабелей.
  4. Само измерительное устройство монтируется в окошко корпуса. Для диагностики используется магнит. Если приложить этот элемент к контактам, на которые заранее подключен прибор, состоящий из диодной лампочки и резистора. Такое устройство использовалось для диагностики. В результате проверки лампа должна загореться. Если этого не произошло, то надо проверить полярность.
  5. Затем делается разводка выводов по канавкам корпуса. В самом окошке необходимо оставить проводники для соединительной колодки нового контроллера. Производится пайка элементов.
  6. На завершающем этапе производится проверка выполненных действий. Для этого используется тестер. Визуально необходимо убедиться в целостности всех контактов. Если устройство рабочее, то механизм герметизируется с помощью клея или другого состава, но не пластика. Этот материал может деформироваться при работе в условиях повышенных температур.
  7. Выполняется сборка контроллера, все действия осуществляются в обратной последовательности.

Подключение контактов к элементу S441A Место для сверления корпуса приспособления Установка устройства в распределительный узел

Как заменить датчик своими руками?

Чтобы поменять контроллер, надо действовать так:

  1. От аккумулятора автомобиля отключаются клеммные зажимы.
  2. Производится демонтаж распределительного механизма. От устройства отсоединяется колодка с проводниками, выкручиваются болты, фиксирующие узел.
  3. Выполняется демонтаж крышки распределителя. В зависимости от модели трамблера она может фиксироваться на болтах или специальных зажимах. Элементы крепления выкручиваются и демонтируются.
  4. После снятия важно совместить риску газораспределительного устройства с отметкой на коленвале силового агрегата. Также необходимо запомнить положение распределительного узла. Перед снятием рекомендуется сделать соответствующую метку.
  5. Элементы крепления корпуса откручиваются с помощью гаечного ключа. Производится демонтаж фиксаторов, если они установлены на механизме.
  6. Из распределительного узла извлекается вал.
  7. От контроллера Холла отсоединяются зажимы с клеммами.
  8. Выполняется демонтаж датчика из посадочного места. Для проведения задачи устройство надо потянуть на себя и аккуратно извлечь. Датчик демонтируется через появившееся отверстие.
  9. Берется новый контроллер и устанавливается вместо старого. Процедура монтажа выполняется в обратной последовательности.

Видео «Последствия неправильной установки датчика Холла»

Пользователь Дядя Саша рассказал, к чему может привести неверный монтаж устройства и дал рекомендации по устранению такой проблемы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
