Он такой не один: какой HDMI-кабель выбрать
Если вам нужно подключить приставку или ноутбук к телевизору, лучше всего использовать кабель HDMI. Они выглядят все одинаково, но характеристики могут отличаться. Разбираемся.
Кабели HDMI: какими бывают
По сути, кабель HDMI — это просто канал между телевизором и мультимедийным устройством. Однако между видами кабелей есть существенная разница.
Стандартный кабель HDMI (Standard). Кабель для большинства домашних кинотеатров и прочих устройств, который позволяет передавать видео в разрешении 1080i (то есть Full HD при соотношении сторон 16:9) или 720p при любом соотношении, что в настоящее время считается нормой для большинства кабельных и спутниковых трансляций, цифрового вещания и HD-медиаплееров. Высокоскоростной кабель HDMI (High Speed). Если вы купили новый телевизор с поддержкой разрешения 4K, вам нужен именно этот тип кабеля. Стандарт High Speed HDMI поддерживает разрешение 4K при 30 Гц, этого хватит для ТВ и просмотра фильмов онлайн. Не подойдет для компьютеров и современных консолей, так как они способны передавать 60 и более кадров в секунду, а кабель передаст только 30. Высокоскоростной кабель HDMI премиум-класса (Premium High Speed). Поддерживает передачу видеопотока в разрешениях до 4K c частотой обновления экрана до 60 Гц. Если ваш монитор поддерживает больше 60 Гц при 4K разрешении, то вам потребуется следующий стандарт. Сверхскоростной кабель HDMI (Ultra High Speed). Поддерживает передачу видеопотока с разрешением 4K и частотой обновления 120 Гц. А также способен передавать видео в разрешении 8K при частоте 60 Гц.
В каких случаях нужно покупать новый HDMI-кабель
Кабель HDMI, который у вас уже есть, может поддерживать все необходимые функции. Чтобы узнать это наверняка, разберемся, как вы будете его использовать.
Вы планируете просто смотреть телевизор и ничего больше
Подключите телевизор к мультимедийному устройству с помощью имеющегося кабеля. Если вы получаете устойчивое изображение без артефактов — всё в порядке. Пользуйтесь дальше.
Вы хотите смотреть HDR-контент, играть в игры с 60 кадрами в секунду, использовать телевизор в качестве монитора
На изоляцию кабеля нанесена маркировка High Speed
- Убедитесь, что имеющийся у вас кабель помечен как High Speed, Premium High Speed или Ultra High Speed. Если на проводе или HDMI-коннекторе четко не указано, какого он типа, вы можете найти эту информацию в интернете по серийному номеру — он должен быть напечатан на шнуре.
- Подключите кабель к телевизору и мультимедийному устройству, а затем измените настройки на обоих в соответствии со своими требованиями. Современные устройства могут сделать это автоматически. Например, если телевизор поддерживает только разрешение 1080p (или 4K), то и на подключенном медиаплеере автоматически выставится такое же разрешение. Если медиаплеер поддерживает 4K, а телевизор — нет, видео показываться будет: главное, чтобы кабель позволял передавать 4K-контент. Если вы получаете стабильное изображение во время воспроизведения контента — всё в порядке и новый провод покупать не нужно.
Обратите внимание: в ситуации, когда у вас появляется пустой экран, то есть HDMI-кабель не подходит для выбранного типа воспроизведения контента, переключение обратно на доступные для просмотра настройки может быть проблемой в зависимости от вашего устройства. Например, интерфейс управления медиаплеером может оказаться недоступным с телевизора. И в худшем случае придется подключать плеер к другому устройству, чтобы сбросить настройки через него.
Вы хотите спрятать HDMI-кабель в стене или кабель-канале
Если вы повесили телевизор на стену и хотите проложить кабели внутри стены, чтобы они не попадали в поле зрения, воспользоваться имеющимся кабелем HDMI вряд ли получится. Обычно для этого применяют специальные провода, которые обладают защитой от возгорания, например из-за скачка напряжения, и защитой от перенапряжения. Провода с классом защиты CL2 и CL3 должны выдерживать напряжение до 150 вольт и до 300 вольт соответственно.
Вы решили соединить HDMI-кабелем два устройства, которые находятся на большом расстоянии друг от друга
Если источник изображения находится в одном углу комнаты, а телевизор — в противоположном или даже в другой комнате, то присмотритесь к оптоволоконным кабелям. Они могут достигать длины до 50 метров .
Для больших дистанций может потребоваться кабель со встроенным усилителем сигнала. Обычно они классифицируются как активные кабели HDMI — уточняйте этот момент перед покупкой.
Какой HDMI-кабель купить
Если вам нужен HDMI-кабель для воспроизведения контента в разрешении 4K с частотой 120 Гц или с поддержкой HDR, вовсе не обязательно выбирать только из дорогих кабелей. Высокая цена не гарантирует лучшую производительность.
Важно наличие сертификата, для 4K при 60 Гц потребуется кабель Premium High Speed, для 4K 120Гц и 8K подойдет только Ultra High Speed, а для FullHD при 120 Гц хватит базового Standard.
Как выбрать HDMI-кабель
для ТВ
HDMI (High Definition Multimedia Interface — мультимедийный интерфейс высокой чёткости) — стандарт цифрового сигнала, позволяющий передавать видео, звук и сопутствующую информацию через кабель. Через HDMI-порт в телевизоре, мониторе и проекторе можно транслировать на большом экране изображение с Blu-Ray-плееров, игровых консолей, ноутбуков, видеокамер и смартфонов.
HDMI-кабель — превосходит стандарты DVI, SCART и YCbCr по пропускной способности, позволяя показывать чёткое видео с плавными естественными движениями. Его штекеры занимают меньше места по сравнению с DVI и SCART. Их легче подключать в ограниченном пространстве, например, когда телевизор подвешен вплотную к стене. Благодаря особой методике кодирования сигнала HDMI устойчив к помехам — холодильник, стиралка или другой прибор с мощным электромотором не повлияет на качество изображения.
Какая версия HDMI нужна?
HDMI 1.4
Провода HDMI 1.4 передают видео с разрешением 4K (3840×2160) и скоростью до 30 кадров в секунду, но, из-за низкой частоты обновления картинки, движения получатся резкими и угловатыми. Чаще покупают для подключения телевизоров, мониторов и проекторов с разрешением Full HD (1920×1080). Поддержка 8-канального звука в форматах DTS-HD и Dolby TrueHD позволяет подключить аудиосистему формата 7.1, расположив динамики рядом с экраном, по обе стороны от дивана и даже за спиной. Стоимость провода — от 200 рублей.
Стандарты HDMI 1.4a и 1.4b отличаются улучшенной поддержкой 3D-видео — изображение получается плавным, глубоким и красочным. При просмотре «плоской» картинки никакой разницы нет.
HDMI 2.0
Какой версии HDMI-кабель нужен для ТВ, способного показывать 4K-фильмы? Стандарта 2.0. Он может передавать видео с разрешением 3840×2160 и скоростью до 60 кадров в секунду. При разрешении Super HD (2560×1440) скорость возрастает до 120 кадров в секунду, а при Full HD (1920×1080) — до 240. Количество звуковых каналов увеличено до 32. Можно подключать несколько аудиосистем в разных комнатах к одному источнику сигнала. Кабель HDMI 2.0 подходит для бюджетных ТВ, мониторов и проекторов высокого разрешения.
При работе с геймерскими мониторами можно выбирать частоту обновления картинки до 240 Гц, получая чёткое изображение и плавную анимацию в самых динамичных сценах. Стоимость проводов — от 500 рублей.
Для 4K-телевизоров среднего и премиального класса нужны кабели HDMI 2.0b — поддерживают технологии HDR10 и HLG — расширяют динамический диапазон изображения, улучшая цветовую гамму и усиливая впечатление от спецэффектов.
HDMI 2.1
Стандарт HDMI 2.1 для топовых ТВ предполагает передачу видео в формате 10K (10240×4320) при 50 кадрах в секунду, 8K (7680×4320) — при 60 кадрах в секунду и 4K (3840×2160) — при 120 кадрах в секунду. Он поддерживает все существующие в 2021 году стандарты HDR, в том числе HDR10, HDR1000, HLG и Dolby Vision.
Кабель HDMI 2.1 может передавать трёхмерное видео с разрешением 4K и картинку с повышенной глубиной цветности (до 48 бит) — получается невероятно чёткое изображение с яркими насыщенными красками, плавными переходами между оттенками и естественными движениями в динамичных сценах. Стоимость провода начинается от 2500 рублей.
Порты стандарта HDMI 2.1 поддерживают 3 важные технологии:
- VRR — переменная частота обновления — предотвращает появление разрывов, шлейфов за движущимися объектами, чёрных пикселей и помех в играх;
- QMS — быстрое переключение медиа — устраняет чёрные кадры при смене источника сигнала, делая переходы более плавными и приятными для глаз;
- QFT — ускоренная транспортировка кадров. Буфер накапливает информацию, если у кабеля есть резерв пропускной способности. Он снижает нагрузку на видеокарту компьютера, ноутбука или игровой приставки.
Характеристики кабеля
Материал проводника
Видео в формате Full HD может передаваться по стальной или алюминиевой жиле. Такие провода стоят до 1000 рублей. Для картинки с разрешением 4K и выше используется чистая медь. При аккуратном обращении срок службы такого кабеля не ограничен. Омеднённый алюминий — компромиссный вариант — поддерживает передачу 4K-видео со скоростью до 60 кадров в секунду. Но через 1,5-2 года покрытие истончается, и качество изображения ухудшается.
Классификация по пропускной способности
- Standard — до 5 Гбит/с, поддержка формата Full HD при 60 кадрах в секунду;
- High Speed — до 8 Гбит/с, разрешение 4K при 30 кадрах в секунду;
- Premium High Speed — до 18 Гбит/с, 4K при 60 кадрах в секунду;
- Ultra High Speed — до 48 Гбит/с, 4K при 120 кадрах в секунду или 8K при 60 кадрах в секунду.
Экранирование
При подключении ТВ через HDMI-кабель могут возникать помехи, вызванные мощными электродвигателями, роутерами Wi-Fi и даже мобильными телефонами. Их устраняют при помощи защитного экранирования. В кабелях стоимостью до 1500-2000 рублей используют ферритовые фильтры — толстые кольца, опоясывающие провод у штекера. Они поглощают только самые сильные помехи и нагреваются при работе. Чаще используется оплётка кабеля — алюминиевая фольга или стальная сеточка в изоляции. Поглощает до 80-90% помех, позволяя получить качественное видео без перебоев. Существуют кабели дороже 10 000 рублей с медной, серебряной и золотой оплёткой. Но их эффективность не выше алюминиевых и стальных моделей.
Изоляция
Кабели до 1000 рублей защищены слоем поливинилхлорида (ПВХ) — рассеивает часть проходящего через провод тока — при разрешении выше Full HD и длине более 1,5 метров картинка может дёргаться и рассыпаться на отдельные пиксели. Если планируете подключать компьютер или ноутбук, которые выдают разрешение 4K и выше, понадобится кабель с изоляцией из полиэтилена, винила или полиуретана — передаётся очень чёткий сигнал и качественное изображение.
Контакты
Стальные и алюминиевые штекеры в проводах стоимостью до 1000 рублей — быстро изнашиваются (за 1,5-2 года). Омеднённые контакты устойчивы к ржавчине и хорошо пропускают ток. Но легко истираются — если часто доставать провод из разъёма, срок службы 2 года. Позолоченные контакты — в проводах от 2500 рублей — прочны, устойчивы к повышенной влажности и передают сигнал без помех.
Оптоволоконная линия
В гибридных кабелях на обоих концах расположены массивные HDMI-штекеры, которые соединены оптической линией. Они стоят дороже обычных моделей — от 5000 рублей. Оптоволоконные кабели могут передавать 4K-видео на расстояние до 50 м без малейших помех. Незаменимы, когда рядом стоит много беспроводных устройств и мощных электромоторов — на предприятиях, в автомобилях, поездах и офисах.
Типы разъёмов
- Type-A (Standard) — распространённый вариант — используется в плеерах, ресиверах, телевизорах, компьютерах, мониторах, ноутбуках и проекторах. Выглядит как широкий USB-штекер с вытянутой верхней стороной;
- Type-C (mini) — в видеокамерах, фотоаппаратах и некоторых ноутбуках;
- Type-D (micro) — в компактных устройствах: карманных камерах, планшетах и автомобильных видеорегистраторах;
- Type-E (Automotive). Ответ на вопрос, как выбрать HDMI-кабель для телевизора в машине. У такого штекера есть замок, который помогает сохранять устойчивый контакт при сильной тряске.
Штекеры бывают прямыми и угловыми. Последние нужны для подключения телевизора, установленного на расстоянии менее 1 см от стены.
Длина провода
Производители телевизоров и мультимедийной техники рекомендуют выбирать HDMI-кабели длиной до 1,5 м. На таком расстоянии удаётся сохранить высокое качество сигнала независимо от характеристик видео и звука.
Если нужно поставить технику дальше, соблюдайте рекомендации:
- максимальная длина кабеля HDMI 2.1 — 3 м;
- HDMI 2.0 — 5 м;
- HDMI 1.4 — 15 м.
Ищите на упаковке или изоляции провода буквы AWG (American Wire Gauge — американский калибр проводов). Чем меньше цифра после этих букв, тем толще и прочнее токопроводящая жила — стабильнее сигнал и меньше помех.
Максимальная длина для кабеля:
- AWG 32 — 1,5 м;
- AWG 28 — 5 м;
- AWG 24 — 8 м;
- AWG 22 — 12 м;
- AWG 20 — 15 м.
Дополнительные функции
ARC
Audio Return Channel, возвратный аудиоканал. Позволяет подключать всю мультимедийную систему двумя кабелями HDMI, без дополнительных оптических и аналоговых проводов. Один кабель соединяет плеер с аудиосистемой, а второй — аудиосистему с телевизором. Поддерживает передачу 16 каналов звука с минимальной задержкой.
CEC
Consumer Electronics Control, управление потребительской электроникой. Позволяет управлять всей техникой, соединённой через порты HDMI, при помощи одного пульта. В сеть CEC можно включить телевизор, аудиосистему, плеер, ресивер, игровую консоль и телеприставку. Важно, чтобы все кабели и устройства поддерживали эту технологию.
Ethernet
Встроенная линия для подключения смарт-телевизора к интернету или локальной сети. В кабелях стандарта HDMI 1.4 скорость передачи данных достигает 100 Мбит/с. Этого хватает для просмотра 4K-видео со скоростью до 30 кадров в секунду. В проводах HDMI 2.0 и выше скорость увеличена до 1 Гбит/с. Нужно для просмотра 4K- и 8K-видео со скоростью до 60 кадров в секунду.
Как подключить ТВ через кабель HDMI?
Определитесь с расположением портов в телевизоре — находятся на задней панели. Ищите широкий разъём в виде трапеции. Для обычного HDMI-кабеля нет разницы между штекерами. А вот у оптических моделей есть отдельные разъёмы для источника сигнала (Source или Input) и экрана (Screen, Display).
Если в телевизоре несколько портов HDMI, нужно сделать правильный выбор (информация есть в инструкции). Только один из них поддерживает возвратный аудиоканал, HDR, повышенную глубину цветности и другие технологии — подходит для плееров, компьютеров и игровых консолей, а остальные порты — для телеприставок, смартфонов и прочих устройств.
Вставьте штекер с одного конца провода в порт телевизора, а с другого — в разъём источника сигнала. Если вставить штекер не получается, проверьте, правильно ли вы его повернули.
Включите телевизор и нажмите кнопку Source (Input) на пульте. Выберите HDMI-порт, к которому подключили кабель. Настройте источник сигнала. Игровые консоли и плееры Blu-Ray распознают провод автоматически. В компьютерах с Windows 10 нужно открыть «Панель управления» — «Система» — «Дисплей» и выбрать телевизор внизу. В Mac OS «Меню Apple» — «Системные настройки» — «Мониторы».
Полученные знания помогут вам выбрать подходящий HDMI-кабель в каталоге «Эльдорадо». Мы предлагаем аксессуары известных производителей, включая Vivanco, Monster и Rombica.
Как правильно выбрать кабель HDMI
Неопытный пользователь едва ли найдет отличия между разными HDMI-кабелями. На деле от кабеля зависит действительно много: и качество изображения, и возможность использования функций подключаемой техники. Неправильно подобранный кабель не даст воспроизвести контент с HDR или сведет на нет высокую герцовку монитора. Как не ошибиться с выбором и на что обратить внимание при покупке? Ответы — в материале.
Что такое HDMI-кабель
HDMI-кабель нужен для передачи цифрового сигнала от одного устройства к другому. С его помощью можно подключить монитор к компьютеру или приставку к телевизору. Да и вообще любую другую технику, которая располагает соответствующим разъемом.
В продаже можно встретить соединительные и удлинительные кабели. Первые соединяют разные кабели, вторые — удлиняют существующие. Как правило, нет никакой разницы, какой стороной вы подключаете кабель в разъем. Но бывают и редкие исключения — кабели с оптоволокном. Одни односторонние: при неправильном подключении изображение не будет выводиться на экран. Определить правильное направление можно по стрелке, нанесенной на корпус разъема.
Устройство кабеля HDMI
Структура HDMI-кабеля представляет собой несколько витых пар проводов, заключенных во внешнюю оболочку. И в более ранних версиях, и в более новых, конструкция неизменна. Главная особенность кроется в деталях, а именно — во внутреннем наполнении кабеля. Речь про материалы проводников, по которым передаются данные, а также про качество экранирования, изоляции и защит.
Дистанция между разъемами подключаемых устройств накладывает некоторые ограничения на использование HDMI-кабеля. Чем длиннее этот промежуток, тем толще должен быть кабель. Иначе он не сможет уберечь передаваемые данные от помех.
Существуют и альтернативные варианты, которые не боятся больших расстояний. Это однонаправленные кабели с оптоволокном. В таких моделях сигнал преобразуется в свет, и лазерный луч прогоняет информацию через оптоволокно. На другом конце кабеля оптический сигнал преобразуется обратно. Кабели с оптоволокном можно отличить от стандартных по более массивному коннектору и маркировке с указанием по подключению.
Версии HDMI-кабелей
Подключаемая техника, как и кабели, могут иметь различные версии HDMI. Версия кабеля представляет собой определенный стандарт. Он характеризует максимально возможную пропускную способность конкретного кабеля.
Впервые представленный в 2002 году, HDMI уже развился до версии 2.1. Различные версии кабеля отличаются скоростью передачи данных. Это важный параметр, но куда важнее объем передаваемой за секунду информации. При помощи данной характеристики можно понять, какое максимальное разрешение поддерживается кабелем. А также — какую частоту кадров он может обеспечить.
Возможности разных версий
При выборе версии кабеля необходимо учитывать версию разъемов подключаемых устройств. HDMI-кабели разных версий обратно совместимы. При использовании кабеля версии ниже, чем требуется, возможны артефакты или вовсе отсутствие изображения.
Кабель с версией выше, чем требуется, не улучшит качество изображения, но может избавить от необходимости менять кабель в будущем. Например, если вы перейдете на более современное устройство.
Кабели более продвинутых версий (например, 2.1) нужны для геймеров. С их помощью можно подключить приставку или видеокарту последнего поколения. Пропускная способность кабеля позволит выдавать максимальное качество изображения и количество кадров.
Маркировка кабеля HDMI

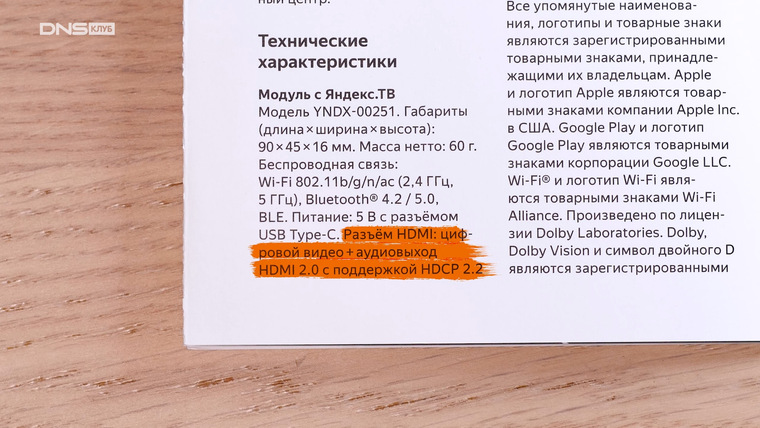

Производители зачастую не указывают версию HDMI непосредственно на кабеле. Определить ее можно лишь по информации, нанесенной на упаковку. Если же ее нет, отличить кабели разных версий достаточно проблематично. При частом подключении и отключении оборудования лучше будет промаркировать кабели. Это избавит от путаницы в будущем.
Дополнительные функции
Качество выводимого изображения является приоритетным при выборе кабеля. Но не стоит сбрасывать со счетов и дополнительные функции. Например, кабели версии 1.4 и выше поддерживают передачу 3D-контента. Кабели версии 1.2a и выше поддерживают протокол CEC. Эта функция позволяет включать телевизор и приставку нажатием одной кнопки.

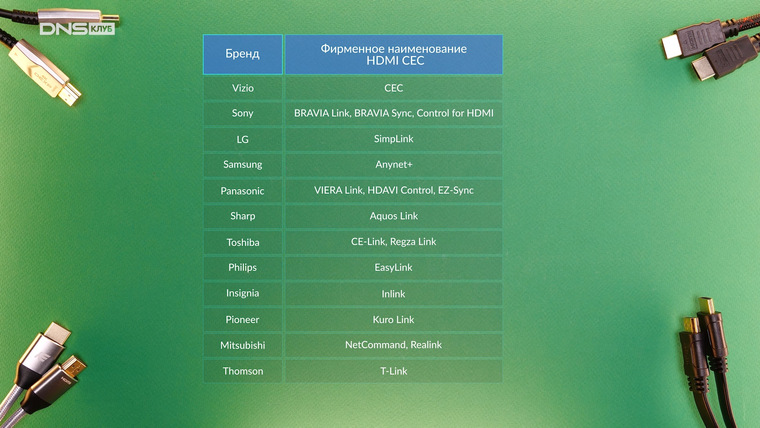

У различных производителей наличие данного протокола обозначается по-разному, но его механизм работы не отличается.
Разъемы с маркировкой ARC работают как аудиовыходы. Посредством HDMI-кабеля можно подключить саундбар или колонку, а потом управлять несколькими устройствами с одного пульта. Более продвинутый протокол eARC позволяет передавать звук в формате 7.1, с DTS:X и Dolby Atmos. Но и требования к кабелю у него более серьезные — потребуется версия не ниже 2.1.
Для улучшения детализации изображения в современном видеоконтенте используются технологии HDR и HDR10. Суть технологии в том, что яркость и контрастность программно увеличиваются на определенных участках изображения. Чтобы сполна насладиться всеми плюсами HDR, потребуется кабель версии 2.0a и выше.
Выводы
HDMI-кабель — неизменный атрибут для подключения современной техники, будь то телевизор, монитор или проектор. При его выборе стоит внимательно изучить инструкции подключаемых устройств. Важно определить, какой версией разъема они располагают. Стоит обратить внимание и на характеристики кабеля. Кабели с плоской формой позволяют проложить его незаметно, а разъемы L-образного типа помогут расположить его вплотную к корпусу устройства.
Как вам материал?
Комментарии 14
Наслаждайтесь общением. Критикуйте сообщения, а не авторов. Меньше токсичности, больше любви ❤️
5 месяцев назад
Изменено автором
«кабели с оптоволокном. Одни односторонние: при неправильном подключении изображение не будет выводиться на экран.» — это как так. там что то стоит что не пускает луч в обратную сторону ?? опять сказки сказочные.
«Чем длиннее этот промежуток, тем толще должен быть кабель.» — не кабель, а сечение проволоки по которой течёт сигнал. и обязательно медный. ибо кабель может толстым из-за толстенной внешней изоляции.
Развернуть ответы 4
FlaffyGame
5 месяцев назад
Я думал между HDMI нету разницы (Ну кроме качества)
5 месяцев назад
5 месяцев назад
Очень полезная статья.
5 месяцев назад
Мало информации о версиях и их возможностях Много расплывчатой информации.
Понятное дело, что более подробную информацию можно найти на других ресурсах.
Но и писать подобные статьи по принципу «чтобы было».
Развернуть ответы 4
Валдис Зверковский
1 месяц назад
Изменено автором
Похоже, небольшой фрагмент ближе к началу статьи содержит логическую ошибку, цитата:
«В продаже можно встретить соединительные и удлинительные кабели. Соединительный имеет одинаковые разъемы на концах. Удлинительный — разные.»
— — —
Сразу возникает вопрос, как тогда в интерпретации автора статьи назвать кабель HDMI — DVI-D? По сути, он соединительный, но у него РАЗНЫЕ виды разъемов на концах — с одной стороны HDMI, а с другой DVD-D.
Соединительный кабель — от слова «соединять», то есть он соединяет разъёмы как одного вида (HDMI-HDMI), так и разных видов (например, HDMI — DVI-D), но если вид один (HDMI-HDMI), то у соединительного кабеля ТИП разъёмов чаще будет одинаковый (например, папа-папа).
А главное отличие соединительного кабеля — из его названия, то есть он должен соединять разные устройства вместе (например, кабель HDMI-HDMI (папа-папа) или HDMI — DVI-D (папа-папа), который СОЕДИНЯЕТ устройства как с одним, так и с разными видами разъемов вместе, но тип разъёмов при этом чаще остается одинаковым (папа-папа)),
а вот Удлинительный — просто удлиняет уже имеющееся соединение (также, как и, скажем, удлинитель электропровода, который имеет один вид соединения — просто с одной стороны вилка(папа), а с другой розетка(мама)). И потому в удлинительном кабеле — разъёмы на обоих концах — обязательно одного вида, только тип соединения разный — с одной стороны «папа», а с другой — «мама».
Виды HDMI интерфейсов: чем отличаются и какой нужен вам
Интерфейс HDMI появился в 2003 году как совместная разработка Hitachi, Philips, Sony, Technicolor, TOSHIBA и других видеокомпаний. На тот момент он казался почти идеальным интерфейсом на замену аналоговых видов подключения. Спустя 18 лет и 13 версий, начиная с HDMI 1.0, появилась путаница. Обычному пользователю сложно разобраться, какой конкретно кабель ему нужен. Давайте подробно разберем основные особенности HDMI.
Какой сигнал передается и где применяется
HDMI (High Definition Multimedia Interface) разработан как стандарт для передачи видео высокого разрешения. Помимо этого, по кабелю одновременно передается цифровой аудиосигнал. Он широко применяется в телевизорах, компьютерах и ноутбуках, игровых приставках, мониторах, саундбарах и многих других устройствах мультимедиа. В некоторых девайсах, таких как ТВ, есть даже 2–3 разъема HDMI: это позволяет одновременно подключить, к примеру, PlayStation, медиаплеер и что-то еще. Длина самого кабеля для подключения обычно достигает 10 метров, чего вполне достаточно для дома.
Из-за большой пропускной способности интерфейса (об этом ниже) увеличение длины до 20-30 метров возможно лишь с применением так называемых повторителей сигнала.
Для передачи данных на большие расстояния используются активные волоконно-оптические кабели. Они длиной до 100 метров и подойдут для больших коттеджей, офисных и торговых помещений. Недостаток только один — очень высокая цена в сравнении с обычным кабелем.
Версии HDMI и их отличия
Актуальных версий HDMI на момент написания статьи три. Для наглядности мы свели их в таблицу. Более подробные данные, в том числе и для устаревших версий, можете посмотреть в специализированном материале.
Версия HDMI
Макс. скорость передачи данных
Максимальное доступное разрешение
Поддержка HDR
1080p при 144 Гц
1440р при 75 Гц
4K при 30 Гц
1080p при 240 Гц
1440р при 144 Гц
4K при 60 Гц
* данные передаются со сжатием по технологии Display Stream Compression 1.2
Стоит учесть, что фактическая пропускная способность конкретного кабеля обычно выше, чем заявлено в таблице. Например, дома у автора статьи проложен 10-метровый HDMI версии 1.4 от компьютера к телевизору, тем не менее, он способен выдавать 60 Гц при разрешении 3840×2160, если выставить в драйверах видеокарты упрощенную цифровую субдискретизацию YCbCr 4:2:0.
Однако, чтобы иметь поддержку всех фишек ТВ с разрешением 4K, в том числе расширенного динамического диапазона HDR и полноценного цветового охвата FullRGB 4:4:4, нужен кабель версии 2.0.
Если вам нужно подключить суперсовременное оборудование, например консоль Xbox Series или PlayStation 5, не обойтись без кабеля версии 2.1. Только он может выводить 120 Гц при 4K, а также поддерживает опции вроде VRR и eARC.
Виды разъемов и распиновка
Существуют четыре вида слотов HDMI. Тип А является самым распространенным и используется в ТВ, ноутбуках, приставках, видеокартах и других устройствах. Типы С и D применяются в планшетах или видеокамерах. Тип Е предназначен для автомобиля.
Структурно, сам кабель состоит из 19 жил: четыре идут отдельно, остальные собраны в пять групп по три провода. Оболочка обычно выполнена из поливинилхлорида или нейлона, а в дорогих моделях добавляют ферритовые кольца, которые устраняют помехи.
Коннектор Type A состоит, соответственно, из 19 контактов. Первые девять передают сигнал, с 10 по 12 — такт, с 13 по 16 — служебные, 17 и 18 — это заземление и питание 5В, а последний является детектором подключения.
Какие бывают функции у HDMI
За годы развития High Definition Multimedia Interface обзавелся множеством дополнительных примочек.
HDMI CEC (Consumer Electronics Control) позволяет управлять несколькими устройствами. Если к телевизору подключен внешний тюнер или приставка, можно настроить их и переключать каналы с одного пульта. Многие производители используют разные названия для этой функции: Anynet+ (Samsung), BRAVIA Sync (Sony), Simplink (LG), EasyLink (Philips).
HDMI ARC (Audio Return Channel) используется в саундбарах и колонках. Если подключить аудиоустройство к порту телевизора с соответствующей маркировкой, то оно автоматически синхронизируется с ним: включается и выключается одновременно с ТВ, громкостью также можно управлять с одного пульта.
eARC может передавать звук формата 7.1 без сжатия (против 5.1 со сжатием у обычного ARC), а также сигнал с высокой дискретизацией для технологий Dolby Atmos и DTS:X. Есть только в HDMI 2.1.
VRR — переменная частота обновления, также доступна только в последней версии стандарта. Эта функция — аналог технологий Freesync и G-Sync для мониторов, то есть она позволяет телевизору регулировать частоту обновления в реальном времени, а не использовать фиксированные 60 или 120 Гц. Правда, ее поддерживает лишь ограниченное число моделей ТВ. Будет полезна для динамичных игр: VRR доступна как для текущего, так и нового поколения Xbox. У Sony же переменная частота есть только в PlayStation 5.
Отличие от DisplayPort
HDMI и DisplayPort выполняют одну и ту же задачу — передают картинку и звук на устройство. Разница между ними в том, что HDMI применяется для широкого спектра мультимедиа-устройств, а DP используют в основном для подключения мониторов.
Если сравнивать спецификации, то у DisplayPort 2.0 явное преимущество — скорость передачи данных до 80 Гбит/с (против 48 Гбит/с у HDMI 2.1). Тем не менее, даже версия 1.3 позволяет подключать геймерские мониторы с частотой обновления до 360 Гц при разрешении 1080p, а любой HDMI ограничен планкой 240 Гц. Также DP поддерживает обе технологии динамической частоты: G-Sync от NVIDIA и Freesync от AMD, у HDMI есть только поддержка последней.
Еще из плюсов DP — возможность последовательного подключения нескольких мониторов, что пригодится для рабочей станции.
