Системная плата

Систе́мная пла́та, основная печатная плата (многослойная пластина из диэлектрика , на которой сформированы электропроводящие цепи электронной схемы ) в составе системного блока компьютера или иного микроэлектронного оборудования. Системная плата используется для конструктивного объединения, питания и связи узлов компьютера между собой; при этом важнейшие компоненты вычислительной системы (например, центральный процессор , ЦП) монтируются непосредственно на этой плате. Системная плата персонального компьютера обычно включает: разъёмы для установки ЦП и модулей оперативной памяти , набор микросхем (англ. chipset), постоянное запоминающее устройство – ПЗУ (ныне в основном перепрограммируемое ПЗУ – ПППЗУ) с программой начальных тестов компьютера и начального старта (загрузки операционной системы ), разъёмы для подключения плат расширения (например, видеокарты ), контроллеры периферийных интерфейсов с соответствующими разъёмами (например, контроллер накопителя на жёстком магнитном диске ), энергонезависимые часы реального времени , системы управления питанием и охлаждением (например, управления вентилятором ЦП). Устройства, расположенные на системной плате, подключены к т. н. системной шине , а гнёзда для подключения плат расширения соединены шиной расширения. Все современные системные платы являются интегрированными; это означает, что они содержат микросхемы для выполнения функций ряда дополнительных устройств (видеоадаптера, звуковой карты , модема , сетевой карты и др.).

Опубликовано 2 декабря 2022 г. в 17:20 (GMT+3). Последнее обновление 2 декабря 2022 г. в 17:20 (GMT+3). Связаться с редакцией

Информация

Системная плата

Области знаний: Архитектура и устройства ЭВМ

Научно-образовательный портал «Большая российская энциклопедия»
Свидетельство о регистрации СМИ ЭЛ № ФС77-84198,
выдано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор) 15 ноября 2022 года.
ISSN: 2949-2076
Учредитель: Автономная некоммерческая организация «Национальный научно-образовательный центр «Большая российская энциклопедия»
Главный редактор: Кравец С. Л.
Телефон редакции: +7 (495) 917 90 00
Эл. почта редакции: secretar@greatbook.ru

© АНО БРЭ, 2022 — 2023. Все права защищены.
Условия использования информации. Вся информация, размещенная на данном портале, предназначена только для использования в личных целях и не подлежит дальнейшему воспроизведению.
Медиаконтент (иллюстрации, фотографии, видео, аудиоматериалы, карты, скан образы) может быть использован только с разрешения правообладателей.
Условия использования информации. Вся информация, размещенная на данном портале, предназначена только для использования в личных целях и не подлежит дальнейшему воспроизведению.
Медиаконтент (иллюстрации, фотографии, видео, аудиоматериалы, карты, скан образы) может быть использован только с разрешения правообладателей.

Что такое материнская плата

banner

Материнская плата — это центральный элемент, представляющий собой печатную плату, на которой размещаются различные компоненты и соединения, необходимые для функционирования сервера. Эта деталь является своего рода «мозгом» и обеспечивает взаимодействие между всеми остальными устройствами и компонентами.

Обычные компоненты материнской платы

Обычные компоненты материнской платы сервера – это ключевые элементы, обеспечивающие функциональность и производительность сервера. Они играют важную роль в обеспечении стабильной работы и обеспечении возможностей для эффективного выполнения задач.

Один из основных компонентов материнской платы сервера – это центральный процессор (ЦП). ЦП является мозгом и отвечает за выполнение всех вычислительных операций. Он обрабатывает данные, управляет памятью и координирует работу остальных компонентов системы.

Другим важным компонентом является оперативная память (ОЗУ). ОЗУ служит для временного хранения данных и инструкций, которые исполняет ЦП. Чем больше ОЗУ, тем больше данных может быть обработано одновременно, что повышает производительность сервера. ОЗУ имеет различные характеристики, такие как емкость и скорость передачи данных.

Материнская плата сервера также включает в себя различные разъемы и слоты для подключения дополнительных устройств.

Классификация материнских плат по форм-фактору

Когда дело касается серверного оборудования, верная комплектация форм-фактора имеет критическое значение. Это решение задает габариты, архитектуру и возможности вашей серверной системы. Давайте разберемся в деталях и рассмотрим форм-факторы, а также ситуации, когда следует выбрать тот или иной.

Advanced Technology Extended. Применяется для огромного количества серверов среднего размера. Габариты ATX составляют 12×9.6 дюймов (30.5×24.4 см). Он предоставляет множество гнезд и слотов расширения, делая его универсальным выбором.
Micro ATX. Компактный вариант ATX с характеристиками 9.6×9.6 дюймов (24.4×24.4 см). Micro ATX подходит для небольших серверов и ограниченных пространств.
Mini-ITX. Самый компактный модуль: 6.7×6.7 дюймов (17×17 см). Он идеален для мини-серверов и структур с ограниченным пространством.

Подход к выбору форм-фактора:

Выбирайте при достаточном месте в корпусе и количестве слотов. Применяется на практике для больших серверных решений.
Micro ATX. Используйте Micro ATX при ограниченном пространстве с необходимостью надежного оборудования. Это хороший выбор для серверов среднего размера.
Mini-ITX. Выберите Mini-ITX, если вам нужен мини-сервер или если у вас есть ограничения по пространству. Обеспечивает компактность, но ограничен в количестве доступных слотов расширения.

Зачем важен правильный форм-фактор?

Совместимость. Гарантирует, что все компоненты (корпус, блок питания, охлаждение) подходят идеально.
Оптимизация пространства. Помогает оптимально использовать внутреннее пространство корпуса.
Эффективное использование пространства. Правильный размер позволяет максимально эффективно использовать пространство внутри корпуса и размещать другие компоненты так, чтобы не было конфликтов и перегрузки.

Определение модели

Зачем это необходимо?

Совместимость и апгрейды. Знание модели позволяет правильно подбирать и устанавливать совместимые компоненты.
Ремонт и обслуживание. В случае неисправностей или необходимости обслуживания определение модели платы упрощает поиск драйверов и руководств по ремонту.
Документация и инвентаризация. Определенные модели могут потребовать особой документации и учета в инвентаризации серверного парка.

Как происходит определение модели материнской платы

Определение модели может быть осуществлено несколькими способами:

Визуальный осмотр. Первым шагом может быть визуальный осмотр детали для поиска надписей, маркировок и серийных номеров.
Использование Утилит. Существуют специализированные программные утилиты, которые могут автоматически найти название модели: CPU-Z, HWiNFO.
BIOS и POST-сообщения. В процессе запуска сервера, BIOS или POST-сообщения содержат подробности об применяемой модели.

Технологии энергосбережения

Энергосбережение в контексте серверов – комплекс мероприятий и технологий, направленных на оптимизацию энергопотребления систем. К нему относится использование аппаратных и программных решений, которые позволяют работать более эффективно и экономично. Такой подход приносит ряд преимуществ, начиная с экономии электроэнергии и заканчивая уменьшением нагрузки на системы охлаждения.

Зачем энергосбережение в серверах?

Энергосбережение обусловлено несколькими ключевыми факторами. Во-первых, рост объемов данных и требований к вычислительным мощностям привел к увеличению количества серверов в дата-центрах. Это, в свою очередь, увеличивает энергопотребление и операционные расходы. Во-вторых, забота об экологии и устойчивости стала актуальной для многих компаний. Технологии энергосбережения помогают уменьшить углеродный след серверных центров.

Как энергосберегающие технологии используются в серверах?

Интеллектуальное управление электропитанием. Оборудованы механизмами, которые регулируют электропитание в зависимости от текущей нагрузки. Они могут уменьшать частоту процессора и выключать неиспользуемые устройства для снижения потребления энергии.
Использование энергоэффективных компонентов. Остальные рабочие модули становятся все более энергоэффективными. Это позволяет снизить общее энергопотребление.
Виртуализация. Технологии виртуализации позволяют на одном физическом сервере запускать одновременно несколько виртуальных машин. Это оптимизирует использование вычислительных ресурсов и снижает потребление энергии.
Оптимизация систем охлаждения. Улучшенные системы охлаждения позволяют работать при более высоких температурах, что снижает затраты на охлаждение и уровень потребления энергии.

Влияние на эффективность серверных систем

Технологии энергосбережения существенно влияют на эффективность серверных систем. Они позволяют организациям снизить операционные расходы, увеличить производительность и уменьшить негативное воздействие на окружающую среду. Это особенно важно в условиях роста объемов данных и растущей потребности в вычислительных мощностях.

Эволюция материнских плат IBM PC-совместимых компьютеров

Эволюция материнских плат – это удивительное путешествие в мире технологий, которое привело к значительным изменениям и усовершенствованиям серверного оборудования. Материнская плата, как фундамент, определяет функциональность и возможности.

Зарождение IBM PC и первые материнские платы

В начале 1980-х годов IBM представила миру свой первый персональный компьютер IBM PC. Этот момент можно считать рождением стандарта для компьютеров, который будет соблюдаться десятилетиями. Первые материнские платы IBM PC были относительно простыми и ограниченными по функциональности, но они заложили основы для будущего развития.

Процессорные архитектуры и сокеты

С развитием технологий появились новые архитектуры процессоров и сокеты. Сокеты — разъемы, в которые устанавливается процессор. С каждым новым поколением процессоров требования к материнским платам менялись, они должны поддерживать новые сокеты, чтобы обеспечить совместимость с современными и быстрыми процессорами.

Разъемы и слоты

С развитием технологий появились новые порты, позволяющие подключать больше устройств. В современных серверах вы найдете разъемы USB, гензда PCI Express. Это позволяет увеличить функциональность сервера, чтобы удовлетворить разнообразные потребности организаций.

Энергосбережение и охлаждение

С ростом осведомленности о потреблении энергии и экологических вопросах материнки стали более энергоэффективными. Они поддерживают методы энергосбережения и управления питанием для экономии энергии. Кроме того, современные системы охлаждения гарантируют рабочую температуру компонентов для стабильной и эффективной работы.

Сегодня материнские платы обеспечивают высокую производительность, поддерживают большие объемы RAM, обладают множеством портов для устройств. Современные МП работают с технологиями виртуализации, аппаратным ускорением и гарантируют безопасность информации.

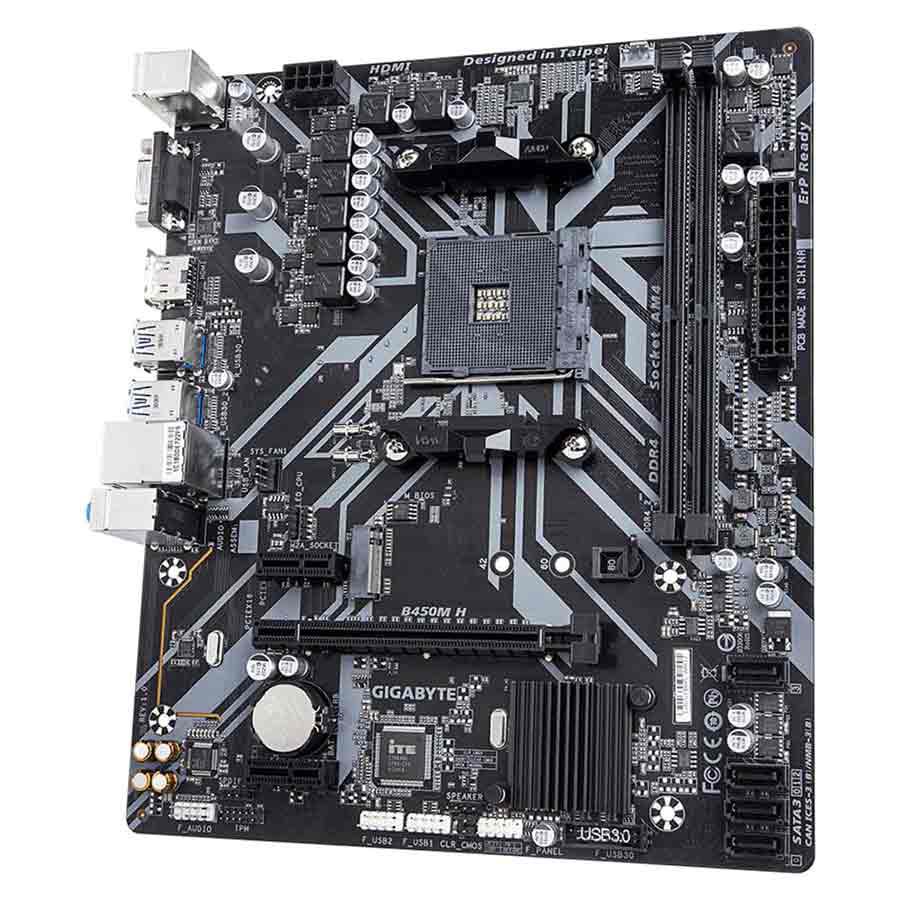

Из чего состоит материнская плата

Motherboard серверного оборудования – центральный элемент, скрывает в себе множество фасцинирующих аспектов, начиная от сложных электрических цепей и заканчивая передовыми технологическими решениями.

Чипсет

Чипсет – комплекс микросхем и контроллеров, отвечающих за координацию работы компонентов ПК. Определяет основные характеристики сервера, его поддерживаемые процессоры, объем RAM и типы устройств хранения. Устанавливает стандарты и протоколы для передачи информации, что позволяет компонентам взаимодействовать между собой.

Дополнительные микросхемы

Можно заметить дополнительные микросхемы. К ним относятся контроллеры RAID (Redundant Array of Independent Disks), которые обеспечивают безопасное хранение данных на жестких дисках. Контроллеры сети и управления позволяют серверу подключаться к сети для удаленного управления.

Подсистема питания

Отвечает за обеспечение стабильного электропитания. Серверы работают круглосуточно, стабильное электропитание – критически важный ресурс. Она включает порты сопряжения блока питания для регулярного снабжения электричеством.

Процессорный сокет

Применяется, чтобы установить центральный процессор. Это «сердце», отвечающее за обработку базы информации. Сокет определяет совместимость с различными типами процессора, и его выбор повлечет за собой результаты общей производительности.

Внутренние гнезда

Оборудована внутренними слотами для коннекта дополнительных устройств, например, жестких дисков. К ним относятся PCI Express, DIMM, M.2, SATA, CPU-сокет, заголовки для вентиляторов.

Внешние разъемы задней панели

Располагаются порты для периферийных аксессуаров. Здесь находятся порты, чтобы соединить мониторы, клавиатуру, мышь, сетевые кабели. Они обеспечивают связь с внешним миром для мониторинга работы.

Понимание функций не только помогает в выборе подходящего оборудования, но и пригодится в эффективной работе серверных систем для бесперебойной работы бизнес-приложений и хранения баз информации.

Что такое материнская плата?

Материнская плата — это основной пазл внутри компьютера. Это сердце и мозги системы, где каждая деталь сбалансировано взаимодействует с другой, обеспечивая ее работу. Материнская плата — это невидимый организатор, который сводит воедино расположенные на ней компоненты, чтобы создать полноценную машину для задач.

Соединительное звено. Помогает соединить все важные компоненты сервера. Служит своеобразным мостом в координации бесконечных потоков информации, обеспечении надежности и безопасности данных, предоставлении вычислительных мощностей для выполнения сложных задач.
Энергоподача. Оборудована разъемами для блока питания. Она передает электроэнергию ко всем устройствам, обеспечивая их постоянную работу.
Поддержка сетевых решений. Включает в себя несколько интегрированных сетевых адаптеров или контроллеров, которые обеспечивают подключение сервера к сети. Эти контроллеры могут поддерживать различные сетевые протоколы, такие как Ethernet, и обеспечивать высокую пропускную способность данных для обработки сетевого трафика.

Что находится на материнской плате?

Гнездо ЦП (процессора)

Гнездо ЦП, или процессорное гнездо, предназначено для размещения процессора. Он совершает все вычислительные механизмы и отвечает за роль мозга сервера. Выбор правильного процессора важен, поскольку он задает мощность техники и возможности работы.

Слоты RAM (памяти)

Служат для временного накопления информации, необходимой для запуска приложений. Достаточное количество оперативной памяти помогает избегать ситуаций, когда сервер исчерпывает свои ресурсы, что может привести к снижению стабильности и даже к сбоям в работе.

Для упрощения выбора и настройки оперативной памяти, вы можете воспользоваться онлайн конфигуратором сервера. Этот инструмент поможет вам подобрать оптимальное решение, учитывая потребности и бюджет.

Слоты расширения

Предоставляют возможность добавлять устройства и карты к серверу. Например, это могут быть сетевые карты, контроллеры хранения, графические карты или специализированные элементы. Слоты расширения позволяют настраивать сервер под конкретные задачи.

Разъемы для хранения данных

Разъемы для хранения позволяют подключить жесткие диски (HDD) или твердотельные накопители (SSD), где хранятся операционная система, приложения и данные. Скорость и емкость накопителей влияют на доступность данных и скорость их передачи.

Разъемы на задней панели системного блока

Место, где сервер взаимодействует с внешним миром. Здесь находятся разъемы для подключения USB-устройств, аудио- и видеоустройств, а также порты LAN. Эти разъемы обеспечивают связь и коммуникацию компьютера с разнообразными периферийными устройствами и сетями.

Разъемы PS/2 для клавиатуры и мыши

Предназначены для подключения клавиатуры и мыши, представляют собой старших предков современных USB-портов. Эти порты, хоть и уходят в прошлое, все еще применяются в некоторых областях, таких как серверы или специализированное оборудование, благодаря своей надежности и стабильной связи. Они используются для подключения устройств ввода, их уникальность заключается в их устойчивости к горячей замене (подключению и отключению устройств без перезагрузки) и минимальной нагрузке на ЦП.

Разъемы графики (монитора)

Разъемы графики предоставляют интерфейс для коннекта монитора. Они отображают графический интерфейс операционной системы и иной информации на экране.

Порты USB

Уникальность USB состоит в его универсальности, что позволяет обмениваться данными и управлять устройствами с минимальными сложностями. Они обеспечивают горячую замену, что позволяет подключать и отключать технику без перезагрузки сервера. Вместе с тем могут поддерживаться различные стандарты USB, включая USB 3.0 и USB 3.1 для высокой пропускной способности данных.

Сетевой порт

Этот порт может быть встроенным сетевым адаптером или контроллером, который позволяет серверу взаимодействовать с локальной сетью и Интернетом. Помимо физической связи, сетевой порт также обладает функциональностью управления сетевыми настройками, включая поддержку различных сетевых протоколов и безопасности.

Заключение

В мире серверов, где стабильность становится ключевым фактором, выбор правильной материнской платы — первый шаг к успеху. Она объединяет огромное количество компонентов и технологий в единую гармоничную систему, гарантируя мощную инфраструктуру. Независимо от того, является ли это выбор процессора, определение объема оперативной памяти или подключение устройств хранения, материнская плата играет решающую роль в бесперебойной работе серверов.

Системная плата: основные компоненты и функции

Системная плата – основная плата компьютера, на которую устанавливаются и подключаются все основные компоненты, и её выбор и установка играют важную роль в работе компьютера.

Системная плата: основные компоненты и функции обновлено: 18 сентября, 2023 автором: Научные Статьи.Ру

Помощь в написании работы

Введение

В рамках данной лекции мы рассмотрим основные аспекты системной платы, которая является одной из ключевых компонентов компьютера. Мы узнаем, что такое системная плата, как она работает и какие функции выполняет. Также мы рассмотрим различные типы системных плат и узнаем, как выбрать подходящую для наших нужд. Важным аспектом будет также установка и подключение системной платы, а также решение возможных проблем при работе с ней. В конце лекции мы ознакомимся с основными техническими характеристиками системной платы. Давайте начнем изучение этой важной компоненты компьютера!

Нужна помощь в написании работы?

Мы — биржа профессиональных авторов (преподавателей и доцентов вузов). Наша система гарантирует сдачу работы к сроку без плагиата. Правки вносим бесплатно.

Что такое системная плата?

Системная плата, также известная как материнская плата или мать, является одной из основных компонентов компьютера. Она представляет собой печатную плату, на которой располагаются различные разъемы, слоты и компоненты, необходимые для связи и взаимодействия всех остальных компонентов компьютера.

Системная плата является центральным элементом компьютера, к которому подключаются процессор, оперативная память, видеокарта, жесткий диск, оптический привод и другие устройства. Она обеспечивает передачу данных и электропитание между всеми компонентами компьютера.

Системная плата также содержит BIOS (Basic Input/Output System), который является программным обеспечением, отвечающим за инициализацию и настройку компонентов компьютера при его включении.

Системные платы могут иметь различные форм-факторы, такие как ATX, Micro-ATX, Mini-ITX и другие, которые определяют их размеры и размещение разъемов и слотов.

Как работает системная плата?

Системная плата является основной платой, на которой располагаются все основные компоненты компьютера. Она выполняет роль связующего звена между различными устройствами и обеспечивает их взаимодействие.

Основной элемент системной платы – это микропроцессор, который является “мозгом” компьютера. Микропроцессор выполняет все вычисления и управляет работой остальных компонентов.

Системная плата также содержит системную память, которая используется для временного хранения данных и программ, с которыми работает компьютер. Системная память обеспечивает быстрый доступ к данным и позволяет микропроцессору эффективно выполнять свои задачи.

Другие важные компоненты системной платы включают в себя видеокарту, которая отвечает за вывод изображения на монитор, аудиокарту, которая обрабатывает звуковые сигналы, и сетевую карту, которая обеспечивает подключение к сети.

Системная плата также имеет различные разъемы и слоты, которые позволяют подключать дополнительные устройства, такие как жесткие диски, оптические приводы, карты расширения и другие периферийные устройства.

Вся работа системной платы основана на передаче данных и электропитании между компонентами компьютера. Для этого системная плата использует различные шины и контроллеры, которые обеспечивают передачу данных с высокой скоростью и контролируют электропитание.

Кроме того, системная плата содержит BIOS (Basic Input/Output System), который является программным обеспечением, отвечающим за инициализацию и настройку компонентов компьютера при его включении. BIOS также предоставляет интерфейс для настройки различных параметров системы.

В целом, системная плата играет ключевую роль в работе компьютера, обеспечивая взаимодействие и координацию между всеми компонентами. Она является основой, на которой строится функциональность и производительность компьютера.

Основные компоненты системной платы

Системная плата, также известная как материнская плата или мать, является главной платой, на которой располагаются и взаимодействуют все основные компоненты компьютера. Вот основные компоненты системной платы:

Центральный процессор (CPU)

Центральный процессор (ЦП) является “мозгом” компьютера и выполняет все основные вычисления и операции. Он устанавливается на специальное гнездо на системной плате и взаимодействует с другими компонентами через системную шину.

Слоты памяти (DIMM/RAM)

Слоты памяти предназначены для установки оперативной памяти (ОЗУ) компьютера. ОЗУ используется для временного хранения данных и программ во время их выполнения. Системная плата может иметь несколько слотов памяти, в которые можно установить модули ОЗУ различной емкости и типа.

Слоты расширения (PCI/PCIe)

Слоты расширения предназначены для установки дополнительных устройств, таких как видеокарты, звуковые карты, сетевые карты и другие. Системная плата может иметь различные типы слотов расширения, такие как PCI (Peripheral Component Interconnect) и PCIe (PCI Express), которые обеспечивают высокую пропускную способность данных.

Контроллеры

Системная плата содержит различные контроллеры, которые управляют различными аспектами работы компьютера. Например, контроллер жесткого диска (SATA/IDE) управляет подключенными жесткими дисками, контроллер USB управляет подключенными устройствами USB, а контроллер звука управляет аудиовыходами и входами.

Разъемы и порты

Системная плата также содержит различные разъемы и порты для подключения внешних устройств. Например, разъемы USB используются для подключения мыши, клавиатуры и других периферийных устройств, разъемы HDMI и VGA используются для подключения монитора, а разъемы Ethernet используются для подключения к сети.

Все эти компоненты взаимодействуют друг с другом на системной плате, обеспечивая работу компьютера и передачу данных между различными устройствами. Каждый компонент имеет свои особенности и требования к совместимости, поэтому при выборе системной платы необходимо учитывать совместимость с другими компонентами и требованиями вашей системы.

Функции системной платы

Системная плата, также известная как материнская плата или мать, является одной из основных компонентов компьютера. Она выполняет ряд важных функций, необходимых для работы компьютерной системы. Вот некоторые из основных функций системной платы:

Соединение компонентов

Одна из основных функций системной платы – соединение различных компонентов компьютера. На плате располагаются разъемы и слоты для подключения процессора, оперативной памяти, видеокарты, жесткого диска, оптического привода и других периферийных устройств. Системная плата обеспечивает электрическое и логическое соединение между этими компонентами, позволяя им взаимодействовать и передавать данные друг другу.

Питание компонентов

Системная плата также отвечает за обеспечение питания компонентов компьютера. На плате располагаются разъемы для подключения блока питания, который обеспечивает электрическую энергию всем компонентам. Системная плата регулирует и распределяет питание между различными компонентами, обеспечивая их нормальную работу.

Управление и контроль

Системная плата выполняет функции управления и контроля работы компьютера. На плате располагаются чипы и контроллеры, которые отвечают за управление различными аспектами работы компьютера, такими как скорость процессора, температура, вентиляция, напряжение и т. д. Они также обеспечивают контроль и защиту системы от перегрева, перенапряжения и других проблем.

Обработка данных

Системная плата выполняет функции обработки данных. Процессор, который устанавливается на плату, является основным вычислительным устройством компьютера. Системная плата обеспечивает передачу данных между процессором и другими компонентами, такими как оперативная память, видеокарта и жесткий диск. Она также обеспечивает поддержку различных интерфейсов и протоколов передачи данных, таких как SATA, USB, PCI и других.

Расширение возможностей

Системная плата предоставляет возможность расширения функциональности компьютера. На плате располагаются слоты расширения, в которые можно установить дополнительные карты, такие как видеокарты, звуковые карты, сетевые карты и другие. Это позволяет пользователю настраивать компьютер под свои потребности и требования, добавлять новые функции и улучшать производительность системы.

В целом, системная плата является основным каркасом компьютера, который обеспечивает соединение, питание, управление и обработку данных между различными компонентами. Она играет ключевую роль в работе компьютерной системы и влияет на ее производительность и функциональность.

Типы системных плат

Существует несколько типов системных плат, которые различаются по своим характеристикам и функциональности. Вот некоторые из них:

ATX (Advanced Technology eXtended)

ATX является наиболее распространенным типом системной платы. Она имеет стандартный размер и разъемы для подключения различных компонентов. ATX-платы обычно имеют несколько слотов расширения для установки дополнительных карт, таких как видеокарты, звуковые карты и сетевые карты. Они также обеспечивают поддержку различных интерфейсов, таких как USB, SATA и PCI Express.

mATX (Micro ATX)

mATX-платы являются компактным вариантом ATX-плат и обычно имеют меньший размер и меньшее количество слотов расширения. Они подходят для компактных компьютеров или систем с ограниченным пространством. mATX-платы обычно имеют все основные функции ATX-плат, но могут быть ограничены в поддержке некоторых интерфейсов или возможностей расширения.

ITX (Mini ITX)

ITX-платы являются самыми компактными и малогабаритными типами системных плат. Они обычно имеют только один слот расширения и меньшее количество разъемов для подключения компонентов. ITX-платы идеально подходят для создания мини-компьютеров или медиацентров, где главным требованием является компактность и энергоэффективность.

EATX (Extended ATX)

EATX-платы являются расширенной версией ATX-плат и обычно имеют больший размер и большее количество слотов расширения. Они предназначены для использования в высокопроизводительных системах, таких как игровые компьютеры или рабочие станции, которым требуется больше возможностей расширения и подключения компонентов.

BTX (Balanced Technology eXtended)

BTX-платы были разработаны как альтернатива ATX-платам и предлагают улучшенную систему охлаждения и улучшенную эффективность. Они имеют другую форму и размещение компонентов, что позволяет более эффективно распределять тепло и улучшать общую производительность системы. Однако BTX-платы не получили широкого распространения и в настоящее время редко используются.

Выбор типа системной платы зависит от ваших потребностей и требований. Если вам нужна большая гибкость и возможность расширения, то ATX или EATX-платы могут быть лучшим выбором. Если вам нужна компактность и энергоэффективность, то mATX или ITX-платы могут быть предпочтительными. Важно также убедиться, что выбранная плата совместима с другими компонентами вашей системы.

Выбор системной платы для компьютера

Выбор системной платы является одним из ключевых шагов при сборке компьютера. От правильного выбора зависит совместимость компонентов, производительность и функциональность вашей системы. Вот несколько важных факторов, которые следует учесть при выборе системной платы:

Форм-фактор

Форм-фактор системной платы определяет ее размеры и размещение разъемов. Существуют различные форм-факторы, такие как ATX, mATX, ITX и другие. ATX является наиболее распространенным форм-фактором и обеспечивает большую гибкость и возможность расширения. mATX и ITX являются более компактными и энергоэффективными вариантами.

Сокет процессора

Сокет процессора определяет совместимость системной платы с выбранным процессором. Различные процессоры используют разные сокеты, такие как LGA1151, AM4 и другие. Перед покупкой системной платы убедитесь, что она поддерживает выбранный вами процессор.

Слоты расширения

Слоты расширения позволяют подключать дополнительные устройства, такие как видеокарты, звуковые карты и сетевые адаптеры. Убедитесь, что выбранная системная плата имеет достаточное количество и типы слотов расширения для ваших потребностей.

Поддержка памяти

Системная плата должна поддерживать тип и объем памяти, который вы планируете использовать. Узнайте, какие типы памяти поддерживает выбранная плата, такие как DDR4 или DDR3, и какой максимальный объем памяти она может принять.

Порты и разъемы

Убедитесь, что системная плата имеет достаточное количество и типы портов и разъемов для подключения ваших устройств. Это может включать порты USB, HDMI, аудио разъемы, разъемы SATA для подключения жестких дисков и другие.

Бренд и качество

Выбирайте системную плату от надежного производителя с хорошей репутацией. Это поможет гарантировать надежность и долговечность вашей системы.

Учитывая все эти факторы, выбор системной платы для компьютера может быть более осознанным и соответствовать вашим потребностям и бюджету.

Установка и подключение системной платы

Шаг 1: Подготовка к установке

Перед установкой системной платы убедитесь, что у вас есть все необходимые инструменты и компоненты. Вам понадобятся отвертка, термопаста, корпус компьютера, процессор, оперативная память, блок питания и другие компоненты, которые вы хотите подключить к системной плате.

Шаг 2: Подготовка корпуса

Откройте корпус компьютера, снимите боковую панель и убедитесь, что внутренняя часть корпуса чистая и свободна от пыли. Если необходимо, удалите старую системную плату или другие компоненты, которые могут мешать установке новой платы.

Шаг 3: Установка процессора и оперативной памяти

Вставьте процессор в соответствующий разъем на системной плате, следуя инструкциям производителя. Убедитесь, что процессор правильно выровнен и надежно закреплен. Затем установите оперативную память в слоты на системной плате, также следуя инструкциям производителя.

Шаг 4: Установка системной платы в корпус

Осторожно поместите системную плату внутрь корпуса компьютера, выравнивая отверстия на плате с отверстиями на корпусе. Затем аккуратно закрепите плату в корпусе с помощью винтов или других крепежных элементов, предоставленных с корпусом.

Шаг 5: Подключение кабелей и разъемов

Подключите кабели и разъемы к системной плате в соответствии с их типом и назначением. Это может включать подключение кабелей питания, SATA-кабелей для подключения жестких дисков, кабелей USB, аудио разъемов и других необходимых подключений. Убедитесь, что все кабели надежно подключены и правильно ориентированы.

Шаг 6: Проверка и закрытие корпуса

После подключения всех кабелей и разъемов, проверьте, что все компоненты правильно подключены и надежно закреплены. Затем закройте корпус компьютера, установив боковую панель и закрепив ее винтами или другими крепежными элементами.

После завершения всех этих шагов ваша системная плата должна быть установлена и подключена к корпусу компьютера. Теперь вы можете продолжить с установкой других компонентов и настройкой вашей системы.

Технические характеристики системной платы

Форм-фактор

Форм-фактор системной платы определяет ее размеры и размещение разъемов. Наиболее распространенными форм-факторами являются ATX, Micro-ATX и Mini-ITX. Форм-фактор также влияет на совместимость с корпусом компьютера.

Сокет процессора

Сокет процессора определяет тип и модель процессора, который может быть установлен на системную плату. Наиболее популярными сокетами являются Intel LGA и AMD AM4.

Чипсет

Чипсет системной платы отвечает за связь между различными компонентами компьютера. Он определяет поддерживаемые технологии, такие как USB, SATA, PCI Express и другие. Наиболее распространенными чипсетами являются Intel и AMD.

Слоты расширения

Системная плата имеет слоты расширения, в которые можно установить дополнительные компоненты, такие как видеокарты, звуковые карты, сетевые карты и другие. Наиболее распространенными слотами являются PCI Express и PCI.

Память

Системная плата имеет слоты для установки оперативной памяти (RAM). Они могут поддерживать различные типы памяти, такие как DDR4 или DDR3, и иметь ограничения по максимальному объему памяти.

Порты и разъемы

Системная плата имеет различные порты и разъемы для подключения устройств, таких как USB, HDMI, Ethernet, аудио и другие. Количество и тип портов зависит от модели и производителя системной платы.

BIOS/UEFI

BIOS (Basic Input/Output System) или UEFI (Unified Extensible Firmware Interface) – это программное обеспечение, которое управляет работой системной платы. Оно предоставляет настройки и возможности для настройки компьютера.

Другие функции

Некоторые системные платы могут иметь дополнительные функции, такие как встроенный Wi-Fi, Bluetooth, RAID-контроллеры, аудио-кодеки и другие. Эти функции могут быть полезными в зависимости от ваших потребностей.

Знание технических характеристик системной платы поможет вам выбрать подходящую модель для вашего компьютера и обеспечить совместимость с другими компонентами.

Проблемы и решения при работе с системной платой

Неисправности системной платы

Возможны различные неисправности системной платы, такие как перегрев, повреждение компонентов, неправильное подключение и другие. Если ваш компьютер не включается или работает нестабильно, проблема может быть связана с системной платой.

Решение: Проверьте все подключения и убедитесь, что они правильно совмещены. Если есть видимые повреждения на плате, возможно, потребуется замена. Также стоит проверить температуру системной платы и убедиться, что она не перегревается. Если проблема не устраняется, обратитесь к специалисту.

Проблемы совместимости

При выборе системной платы для компьютера необходимо учитывать совместимость с другими компонентами, такими как процессор, оперативная память, видеокарта и другие. Несовместимость может привести к неправильной работе компьютера или его отказу.

Решение: Перед покупкой системной платы убедитесь, что она поддерживает нужный вам процессор и другие компоненты. Обратитесь к документации или производителю для получения информации о совместимости. Если уже установлена несовместимая системная плата, возможно, потребуется замена или обновление других компонентов.

Проблемы с BIOS

BIOS (Basic Input/Output System) – это программное обеспечение, которое управляет работой системной платы. Проблемы с BIOS могут привести к неправильной работе компьютера или его отказу.

Решение: Если у вас возникли проблемы с BIOS, попробуйте сбросить его на заводские настройки или обновить до последней версии. Обратитесь к документации или производителю для получения инструкций по обновлению BIOS.

Проблемы с подключением

Неправильное подключение компонентов к системной плате может привести к неправильной работе компьютера или его отказу.

Решение: Проверьте все подключения и убедитесь, что они правильно совмещены. Обратитесь к документации или производителю для получения инструкций по правильному подключению компонентов.

Проблемы с драйверами

Драйверы – это программное обеспечение, которое позволяет операционной системе взаимодействовать с компонентами системной платы. Проблемы с драйверами могут привести к неправильной работе компьютера или его отказу.

Решение: Убедитесь, что у вас установлены последние версии драйверов для всех компонентов системной платы. Обновите драйверы через официальные сайты производителей или используйте специальные программы для обновления драйверов.

В случае возникновения проблем с системной платой, если вы не можете решить их самостоятельно, рекомендуется обратиться к специалисту или сервисному центру для диагностики и ремонта.

Таблица сравнения системных плат

Характеристика	ATX	Micro-ATX	Mini-ITX
Размер	305 x 244 мм	244 x 244 мм	170 x 170 мм
Слоты расширения	7	4	1
Поддержка процессоров	ATX, Micro-ATX, Mini-ITX	Micro-ATX, Mini-ITX	Mini-ITX
Поддержка оперативной памяти	4 слота DDR4	4 слота DDR4	2 слота DDR4
Поддержка хранилищ данных	6 SATA портов, M.2 слот	4 SATA порта, M.2 слот	2 SATA порта, M.2 слот
Поддержка видеокарт	До 4 карт	До 2 карт	1 карта

Заключение

Системная плата является одним из основных компонентов компьютера, на которой располагаются и взаимодействуют друг с другом все остальные устройства. Она выполняет ряд важных функций, таких как обеспечение связи между компонентами, передача данных и управление энергопотреблением. При выборе системной платы необходимо учитывать совместимость с другими компонентами и требования к производительности. Установка и подключение системной платы требует определенных навыков и внимательности. Важно также знать основные технические характеристики системной платы и уметь решать возникающие проблемы. В целом, системная плата является неотъемлемой частью компьютера и понимание ее работы и особенностей поможет в более эффективном использовании компьютерной техники.

Системная плата: основные компоненты и функции обновлено: 18 сентября, 2023 автором: Научные Статьи.Ру

Все, что нужно знать о материнской плате персонального компьютера: определение, функции и выбор лучшей модели

Материнская плата персонального компьютера является основным и наиболее важным компонентом, обеспечивающим работу всех остальных устройств, и в данной статье мы рассмотрим ее основные особенности, функции, типы, выбор, установку, технические характеристики и способы расширения возможностей, а также решение проблем, связанных с материнской платой.

Все, что нужно знать о материнской плате персонального компьютера: определение, функции и выбор лучшей модели обновлено: 16 октября, 2023 автором: Научные Статьи.Ру

Помощь в написании работы

Введение

В рамках данной лекции мы рассмотрим основные аспекты материнской платы персонального компьютера. Материнская плата является одним из ключевых компонентов компьютера, на которой располагаются и взаимодействуют друг с другом все остальные устройства. Мы изучим ее основные компоненты, функции, типы и технические характеристики. Также рассмотрим процесс выбора, установки и подключения материнской платы, а также возможные проблемы и их решения. Приступим к изучению этой важной темы!

Нужна помощь в написании работы?

Основные компоненты материнской платы

Материнская плата является одной из самых важных компонентов компьютера. Она представляет собой печатную плату, на которой располагаются различные элементы, необходимые для работы компьютера.

Основные компоненты материнской платы включают:

Центральный процессор (CPU)

Центральный процессор является “мозгом” компьютера и отвечает за выполнение всех вычислительных операций. Он устанавливается на специальное гнездо на материнской плате и взаимодействует с другими компонентами через системную шину.

Слоты памяти (DIMM/RAM)

Слоты памяти предназначены для установки оперативной памяти (RAM). Оперативная память используется компьютером для временного хранения данных и выполнения операций. Чем больше оперативной памяти установлено, тем быстрее и эффективнее будет работать компьютер.

Слоты расширения (PCI/PCIe)

Слоты расширения предназначены для установки дополнительных устройств, таких как видеокарты, звуковые карты, сетевые карты и другие. Они обеспечивают возможность расширения функциональности компьютера и подключения различных периферийных устройств.

Контроллеры

Материнская плата содержит различные контроллеры, которые управляют работой различных компонентов компьютера. Например, контроллер жесткого диска отвечает за передачу данных между жестким диском и центральным процессором, контроллер USB обеспечивает подключение устройств через интерфейс USB и т.д.

Разъемы

Материнская плата также содержит различные разъемы, которые позволяют подключать различные устройства к компьютеру. Например, разъемы USB используются для подключения мыши, клавиатуры, принтера и других устройств, разъемы SATA используются для подключения жестких дисков и оптических приводов.

Все эти компоненты взаимодействуют друг с другом и обеспечивают работу компьютера. При выборе материнской платы необходимо учитывать совместимость с другими компонентами, требования по производительности и функциональности, а также возможность расширения в будущем.

Функции материнской платы

Материнская плата является одной из самых важных компонентов компьютера. Она выполняет ряд основных функций, которые обеспечивают работу всех остальных компонентов системы. Вот некоторые из основных функций материнской платы:

Соединение компонентов

Материнская плата служит основным механизмом для соединения всех компонентов компьютера. Она имеет различные разъемы и слоты, которые позволяют подключать процессор, оперативную память, видеокарту, жесткий диск и другие устройства. Материнская плата обеспечивает электрическое и логическое соединение между этими компонентами.

Передача данных

Материнская плата отвечает за передачу данных между различными компонентами компьютера. Например, она передает данные от процессора в оперативную память, от жесткого диска в оперативную память и т.д. Это осуществляется с помощью шин данных и контроллеров, которые находятся на материнской плате.

Управление энергией

Материнская плата также отвечает за управление энергией в компьютере. Она имеет специальные функции, которые позволяют контролировать питание компонентов и регулировать энергопотребление. Например, материнская плата может включать и выключать питание компонентов в зависимости от их использования.

Поддержка внешних устройств

Материнская плата обеспечивает поддержку различных внешних устройств, таких как USB-устройства, сетевые карты, звуковые карты и т.д. Она имеет соответствующие разъемы и контроллеры, которые позволяют подключать и использовать эти устройства.

Базовая системная логика

Материнская плата содержит базовую системную логику, которая управляет работой компьютера. Она включает в себя BIOS (Basic Input/Output System), который отвечает за инициализацию и настройку компонентов при включении компьютера, а также за управление загрузкой операционной системы.

В целом, материнская плата играет ключевую роль в работе компьютера, обеспечивая соединение и взаимодействие всех компонентов системы. Она является основой, на которой строится вся остальная аппаратная часть компьютера.

Типы материнских плат

Существует несколько типов материнских плат, которые отличаются по своим характеристикам и функциональности. Рассмотрим основные типы:

ATX (Advanced Technology eXtended)

ATX является наиболее распространенным типом материнских плат для настольных компьютеров. Они имеют стандартный размер 305 мм x 244 мм и обычно подходят для большинства корпусов. ATX платы обладают различными разъемами и слотами для подключения компонентов, таких как процессор, оперативная память, видеокарта, жесткий диск и другие. Они также обеспечивают поддержку различных интерфейсов, таких как USB, SATA, PCI и другие.

Micro-ATX

Micro-ATX платы являются компактным вариантом ATX и имеют размер 244 мм x 244 мм. Они обычно имеют меньше разъемов и слотов, чем ATX платы, но все еще обеспечивают достаточную функциональность для большинства пользователей. Micro-ATX платы могут быть установлены в корпусы, предназначенные для ATX плат, но могут также подходить для более компактных корпусов.

Mini-ITX

Mini-ITX платы являются самыми компактными из всех типов и имеют размер 170 мм x 170 мм. Они обычно имеют ограниченное количество разъемов и слотов, но все еще обеспечивают базовую функциональность для небольших компьютерных систем. Mini-ITX платы часто используются в компактных компьютерах, таких как HTPC (Home Theater PC) или медиа-центрах.

EATX (Extended ATX)

EATX платы являются расширенной версией ATX и имеют больший размер 305 мм x 330 мм. Они обычно предназначены для профессиональных или высокопроизводительных систем, которые требуют большего количества разъемов и слотов для подключения дополнительных компонентов. EATX платы могут быть установлены в корпусы, предназначенные для ATX плат, но могут также требовать большего пространства.

Выбор типа материнской платы зависит от потребностей и требований пользователя. ATX платы обычно являются наиболее универсальным выбором, подходящим для большинства пользователей. Micro-ATX и Mini-ITX платы подходят для компактных систем или ограниченных по пространству корпусов. EATX платы предназначены для профессиональных или высокопроизводительных систем, которым требуется больше возможностей для расширения.

Выбор материнской платы для персонального компьютера

Выбор материнской платы является одним из ключевых шагов при сборке или обновлении персонального компьютера. Материнская плата является основным компонентом, который определяет совместимость и возможности системы. При выборе материнской платы необходимо учитывать несколько факторов:

Форм-фактор

Форм-фактор материнской платы определяет ее размеры и размещение разъемов. Наиболее распространенными форм-факторами являются ATX, Micro-ATX и Mini-ITX. ATX платы обычно являются наиболее универсальным выбором, подходящим для большинства пользователей. Micro-ATX и Mini-ITX платы подходят для компактных систем или ограниченных по пространству корпусов. EATX платы предназначены для профессиональных или высокопроизводительных систем, которым требуется больше возможностей для расширения.

Сокет процессора

Сокет процессора определяет совместимость материнской платы с выбранным процессором. Наиболее распространенными сокетами являются Intel LGA и AMD AM4. При выборе материнской платы необходимо убедиться, что она поддерживает выбранный вами сокет процессора.

Количество и тип разъемов

Количество и тип разъемов на материнской плате определяют возможности подключения различных устройств. Некоторые основные разъемы, которые следует учитывать, включают разъемы для памяти (DIMM), разъемы для видеокарты (PCIe), разъемы для хранения данных (SATA или M.2) и разъемы USB. При выборе материнской платы необходимо убедиться, что она имеет достаточное количество и нужные вам типы разъемов.

Возможности расширения

Если вы планируете использовать дополнительные устройства или карты расширения, такие как звуковая карта, сетевая карта или карты видеозахвата, вам может потребоваться материнская плата с достаточным количеством слотов расширения. Убедитесь, что выбранная вами материнская плата имеет достаточное количество слотов PCI или PCIe для ваших потребностей.

Дополнительные функции

Некоторые материнские платы могут иметь дополнительные функции, такие как встроенный Wi-Fi, Bluetooth, поддержка RAID или поддержка разгона процессора. Если вам нужны эти функции, убедитесь, что выбранная вами материнская плата их поддерживает.

В целом, выбор материнской платы зависит от ваших потребностей и требований. При выборе материнской платы рекомендуется обратиться к спецификациям и рекомендациям производителя, чтобы убедиться в совместимости и соответствии выбранной платы вашим требованиям.

Установка и подключение материнской платы

Установка и подключение материнской платы является одним из важных шагов при сборке компьютера. Вот пошаговая инструкция, как правильно установить и подключить материнскую плату:

Шаг 1: Подготовка к установке

Перед установкой материнской платы убедитесь, что у вас есть все необходимые инструменты и компоненты. Вам понадобятся отвертка, термопаста, корпус компьютера, процессор, оперативная память, видеокарта, блок питания и кабели для подключения.

Шаг 2: Подготовка корпуса

Откройте корпус компьютера, снимите боковую панель и убедитесь, что внутри нет пыли или посторонних предметов. Если необходимо, очистите корпус от пыли с помощью компрессора или пылесоса.

Шаг 3: Установка процессора

Найдите сокет на материнской плате, предназначенный для установки процессора. Откройте защелку на сокете и аккуратно установите процессор в правильное положение, совместив контактные площадки на процессоре с отверстиями на сокете. Затем закройте защелку, чтобы процессор был надежно закреплен.

Шаг 4: Установка оперативной памяти

Найдите слоты для оперативной памяти на материнской плате. Откройте защелку на слоте и аккуратно вставьте планку оперативной памяти в слот, совместив выступы на планке с вырезами на слоте. Затем закройте защелку, чтобы планка была надежно закреплена.

Шаг 5: Установка материнской платы в корпус

Поднесите материнскую плату к отверстию в задней панели корпуса, где находятся порты USB, аудио и другие разъемы. Осторожно вставьте заднюю панель материнской платы в отверстие и аккуратно опустите плату внутрь корпуса. Затем закрепите материнскую плату в корпусе с помощью винтов или крепежных элементов, которые поставляются в комплекте с корпусом.

Шаг 6: Подключение кабелей

Подключите кабели от блока питания к соответствующим разъемам на материнской плате. Обычно это разъемы питания ATX и EPS, а также разъемы для вентиляторов и других устройств. Убедитесь, что кабели подключены к разъемам плотно и надежно.

Шаг 7: Подключение остальных компонентов

Подключите остальные компоненты, такие как видеокарта, жесткий диск, SSD и оптический привод, к соответствующим разъемам на материнской плате. Убедитесь, что все компоненты подключены к материнской плате правильно и надежно.

Шаг 8: Завершение установки

После того, как все компоненты подключены, закройте корпус компьютера и закрепите боковую панель. Убедитесь, что все винты и крепежные элементы надежно закреплены. Подключите компьютер к сети электропитания и включите его.

Теперь вы установили и подключили материнскую плату правильно. Убедитесь, что компьютер запускается без проблем и все компоненты работают корректно. Если возникают проблемы, проверьте подключение и установку компонентов, а также обратитесь к руководству пользователя материнской платы для получения дополнительной информации.

Технические характеристики материнской платы

Материнская плата является одной из основных компонентов компьютера и выполняет ряд важных функций. При выборе материнской платы для вашего персонального компьютера, важно обратить внимание на ее технические характеристики, которые определяют ее производительность и совместимость с другими компонентами.

Форм-фактор

Форм-фактор материнской платы определяет ее размеры и размещение разъемов. Наиболее распространенными форм-факторами являются ATX, Micro-ATX и Mini-ITX. ATX является самым распространенным форм-фактором и обеспечивает большое количество разъемов и слотов расширения. Micro-ATX и Mini-ITX являются более компактными и подходят для компактных систем.

Сокет процессора

Сокет процессора определяет тип и модель процессора, который может быть установлен на материнскую плату. Наиболее популярными сокетами являются Intel LGA и AMD AM4. При выборе материнской платы, убедитесь, что она поддерживает сокет вашего процессора.

Чипсет

Чипсет материнской платы определяет ее функциональность и возможности. Он контролирует взаимодействие между процессором, памятью, видеокартой и другими компонентами. Наиболее распространенными чипсетами являются Intel и AMD. Убедитесь, что выбранная вами материнская плата поддерживает нужный вам чипсет.

Слоты расширения

Слоты расширения позволяют подключать дополнительные устройства, такие как видеокарты, звуковые карты и сетевые адаптеры. Наиболее распространенными слотами являются PCI Express (PCIe) и PCI. Убедитесь, что материнская плата имеет достаточное количество слотов и поддерживает нужные вам типы слотов.

Поддержка памяти

Материнская плата должна поддерживать нужный вам тип памяти (например, DDR4 или DDR3) и иметь достаточное количество слотов для установки памяти. Убедитесь, что выбранная вами материнская плата поддерживает нужный вам тип и объем памяти.

Порты и разъемы

Материнская плата должна иметь достаточное количество портов и разъемов для подключения устройств, таких как USB, HDMI, Ethernet и аудио. Убедитесь, что выбранная вами материнская плата имеет нужные вам порты и разъемы.

Технические характеристики материнской платы играют важную роль при выборе и установке компонентов компьютера. Приобретая материнскую плату, обратите внимание на ее форм-фактор, сокет процессора, чипсет, слоты расширения, поддержку памяти и наличие нужных портов и разъемов. Это поможет вам создать стабильную и производительную систему.

Расширение возможностей материнской платы

Материнская плата является основной платой, на которой установлены и подключены все основные компоненты компьютера. Однако, в некоторых случаях, возможности материнской платы могут быть ограничены или недостаточны для выполнения определенных задач. В таких случаях можно расширить возможности материнской платы путем добавления дополнительных компонентов и устройств.

Дополнительные слоты расширения

Материнская плата обычно имеет несколько слотов расширения, в которые можно установить дополнительные карты и модули. Например, вы можете установить дополнительную видеокарту для улучшения графических возможностей компьютера или звуковую карту для улучшения качества звука. Также существуют слоты для установки сетевых карт, карт расширения USB или FireWire, RAID-контроллеров и других устройств.

Подключение дополнительных устройств

Материнская плата имеет различные порты и разъемы для подключения внешних устройств. Вы можете подключить дополнительные жесткие диски, оптические приводы, флэш-накопители, карты памяти и другие устройства. Также можно подключить дополнительные периферийные устройства, такие как клавиатура, мышь, принтер, сканер и др.

Переустановка процессора и памяти

Если вам необходимо увеличить производительность компьютера, вы можете переустановить более мощный процессор или добавить больше оперативной памяти. Для этого необходимо совместимое с материнской платой оборудование. Перед установкой нового процессора или модулей памяти, убедитесь, что они поддерживаются материнской платой и что вы правильно установите их в соответствующие слоты и разъемы.

Обновление BIOS

BIOS (Basic Input/Output System) – это программное обеспечение, которое управляет базовыми функциями компьютера и взаимодействием с аппаратными компонентами. В некоторых случаях, обновление BIOS может расширить возможности материнской платы, добавить поддержку новых технологий или улучшить ее производительность. Однако, обновление BIOS требует осторожности и должно быть выполнено с помощью специальной программы, предоставленной производителем материнской платы.

Расширение возможностей материнской платы позволяет улучшить производительность и функциональность компьютера. Однако, перед выполнением любых изменений, необходимо тщательно изучить технические характеристики материнской платы и убедиться в совместимости добавляемых компонентов и устройств.

Проблемы и решения при использовании материнской платы

Неисправность материнской платы

Одной из основных проблем, с которыми можно столкнуться при использовании материнской платы, является ее неисправность. Это может произойти из-за физического повреждения, неправильного подключения или износа компонентов. В таком случае, решением может быть замена материнской платы на новую или ремонт существующей.

Проблемы совместимости

Еще одной распространенной проблемой является несовместимость материнской платы с другими компонентами компьютера. Например, некоторые процессоры могут не поддерживаться материнской платой или оперативная память может быть неправильно распознана. В таком случае, решением может быть обновление BIOS материнской платы или замена компонента на совместимый.

Проблемы с подключением

Иногда возникают проблемы с подключением различных устройств к материнской плате. Например, некоторые порты USB или SATA могут не работать или не распознаваться. В таком случае, решением может быть проверка подключений, замена кабелей или обновление драйверов.

Проблемы с производительностью

Если компьютер работает медленно или нестабильно, причиной может быть низкая производительность материнской платы. Это может быть вызвано устаревшими драйверами, неправильными настройками BIOS или недостаточными ресурсами. В таком случае, решением может быть обновление драйверов, настройка BIOS или улучшение компонентов компьютера.

Проблемы с BIOS

BIOS (Basic Input/Output System) – это программное обеспечение, которое управляет базовыми функциями материнской платы. Иногда возникают проблемы с BIOS, такие как неправильные настройки или ошибки при обновлении. В таком случае, решением может быть сброс настроек BIOS или обновление до последней версии.

Важно помнить, что при возникновении проблем с материнской платой всегда рекомендуется обратиться к специалисту или производителю для получения квалифицированной помощи и решения проблемы.

Таблица с информацией о материнской плате

Компонент	Описание
Чипсет	Набор микросхем, отвечающих за связь между различными компонентами на материнской плате
Сокет	Разъем, в который устанавливается процессор
Слоты расширения	Разъемы для подключения дополнительных устройств, таких как видеокарты, звуковые карты и т.д.
Порты	Разъемы для подключения периферийных устройств, например, USB-порты, порты для подключения клавиатуры и мыши
BIOS	Программное обеспечение, которое запускается при включении компьютера и отвечает за инициализацию и проверку работы компонентов
Память	Слоты для установки оперативной памяти (RAM) и постоянной памяти (например, SSD или HDD)
Питание	Разъемы для подключения источника питания компьютера

Заключение

Материнская плата является одним из основных компонентов персонального компьютера. Она выполняет ряд важных функций, таких как соединение и управление другими компонентами системы. При выборе материнской платы необходимо учитывать ее совместимость с другими компонентами, а также желаемые возможности и функциональность. Установка и подключение материнской платы требует определенных навыков и внимательности. Технические характеристики материнской платы также играют важную роль при выборе и использовании. В случае возникновения проблем, необходимо обращаться к специалистам или искать решения в документации и форумах. В целом, материнская плата является ключевым элементом компьютерной системы и ее правильный выбор и использование важны для эффективной работы компьютера.
