Обзор и тестирование блока питания Thermaltake Smart BM2 750W — TT Premium Edition [PS-SPD-0750MNFABE-1].

В уходящем 2020 году компания Thermaltake добавила в свой ассортимент блоков питания новую серию Smart BM2- TT Premium Edition. Новая серия состоит из четырёх блоков питания мощностью 450/550/650/750 Вт. Все блоки питания серии Smart BM2- TT Premium Edition имеют: частично модульное подключение кабелей питания, тихий 140 мм вентилятор, сертификат соответствия КПД — 80 PLUS Bronze и пятилетнюю гарантию. В данном обзоре будет рассмотрена старшая модель блока питания Thermaltake Smart BM2 750W — TT Premium Edition.

Технические характеристики:

· Модель — Thermaltake Smart BM2 750W — TT Premium Edition.

· Код производителя — [PS-SPD-0750MNFABE-1].

· Год релиза — 2020.

· Основной цвет — черный.

· Версия ATX12V — 2.4.

· Поддержка EPS12V — есть.

· Сертификат 80 PLUS — Bronze.

· Корректор коэффициента мощности (PFC) — активный.

· Технологии защиты — OVP , OCP.

· Мощность (номинал) — 750 Вт.

· Мощность по линии 12 В — 750 Вт.

· Ток по линии +12 В — 12V1 62.5A.

· Ток по линии +3.3 В — 20 А.

· Ток по линии +5 В — 20 A.

· Ток дежурного источника (+5 В Standby) — 2.5 А.

· Ток по линии -12 В — 0.3 А.

· Диапазон входного напряжения сети — 100-240 В.

· Отстегивающиеся кабели — полумодульный.

· Основной разъем питания — 20+4 pin.

· Разъемы для питания процессора (CPU) — 1x 4+4 pin и 1x 8 pin.

· Разъемы для питания видеокарты (PCI-E) — 4x 6+2 pin.

· Количество разъемов 15-pin SATA — 9 шт.

· Количество разъемов 4-pin Molex — 4 шт.

· Количество разъемов 4-pin Floppy — 1 шт.

· Длина основного кабеля питания — 600 мм.

· Длина кабеля питания процессора — 600 мм.

· Длина кабеля питания PCI-E — 500 мм.

· Длина кабеля питания SATA — 500 мм.

· Длина кабеля питания Molex — 500 мм.

· Система охлаждения — активная.

· Размеры вентилятора — 140×140 мм.

· Гарантия — 60 мес.

· Страна производитель — Китай.

Упаковка и комплект поставки.

Упакован блок питания в коробку, которая дополнительно защищена полиэтиленовой плёнкой. Оформление коробки выполнено в черных и серых тонах. На самой коробке указаны особенности блока питания и его технические характеристики.

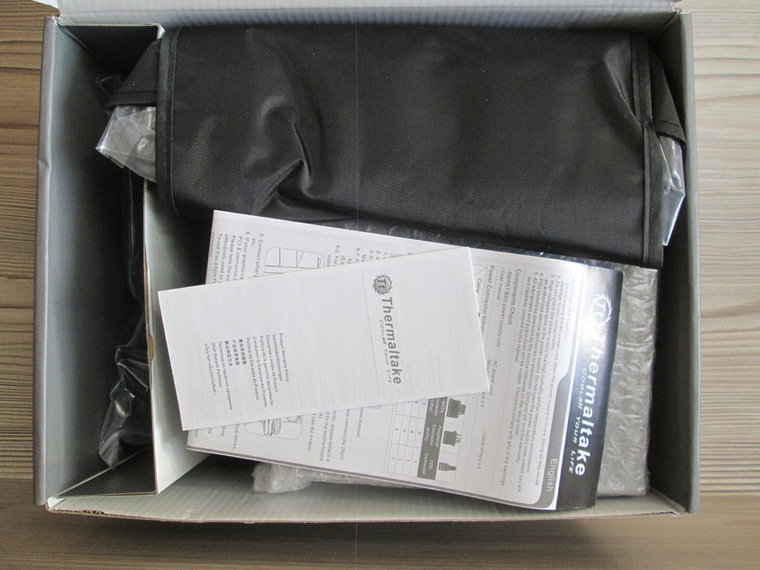

Компоновка внутри коробки плотная.

Комплект поставки состоит из следующего:

· Блок питания Thermaltake Smart BM2 750W — TT Premium Edition.

· Сумка с интерфейсными кабелями.

· Винты крепления блока питания — 4 шт.

· Нейлоновые стяжки – 4 шт.

· Инструкция по применению.

· Документ по гарантийной политике продукции.

Блок питания упакован качественно.

Внешний вид.

Корпус БП покрашен чёрной матовой краской.

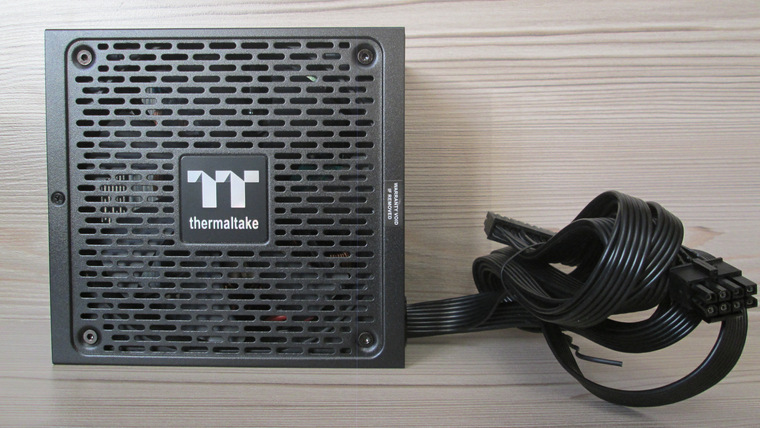

С одной части корпуса имеется проштампованная решётка, под которой находится 140 мм вентилятор. Один из винтов крепления двух половинок корпуса опломбирован, повреждение пломбы лишает гарантийного обслуживания.

На другую сторону корпуса БП приклеена наклейка, на которой отображена таблица с данными по всем линиям напряжений блока питания, и указаны его особенности.

На боковых сторонах приклеены наклейки с наименованием БП. Независимо от положения блока питания вентилятором вверх или вниз на наклейках будет правильно отображаться надписи только с одной стороны, которая изображена на снимках.

Тыльная сторона выполнена почти полностью в виде решётки. На ней расположены: разъём для подключения кабеля питания, выключатель, а также резьбовые отверстия для крепления БП в корпусе ПК.

На обратной стороне корпуса БП расположены разъёмы для модульного подключения кабелей, а кабели с разъёмом 20+4 и CPU с двумя разъёмами 8 — 4+4 выходят из корпуса блока питания. Все кабели, которые применены в блоке питания, плоские в виде шлейфа.

Длина кабелей питания материнской платы и CPU следующая:

• Кабель с разъёмом 20+4 –590 мм.

• Кабель с разъёмами CPU 8 и 4+4: до разъёма 8 pin 670 мм, а до разъёма 4+4 pin 800 мм.

Длина кабелей модульного подключения к блоку питания:

· Два кабеля с разъёмами PCI-E 6+2– до первого разъёма 500 мм, а до второго 630 мм;

· Три кабеля с разъёмами SATA – до первого разъема 500 мм с последующим шагом в 140 мм, общая длина 800 мм.

· Кабель с четырьмя разъёмами Molex и одним 4-pin Floppy – до первого разъёма 500 мм с последующим шагом в 140 мм, общая длина с завершающим разъёмом 4-pin Floppy — 1090 мм.

Длина сетевого кабеля питания БП составляет 1370 мм.

Блок питания Thermaltake Smart BM2 750W — TT Premium Edition имеет строгий внешний вид и качественное исполнение.

Блок питания в разобранном состоянии.

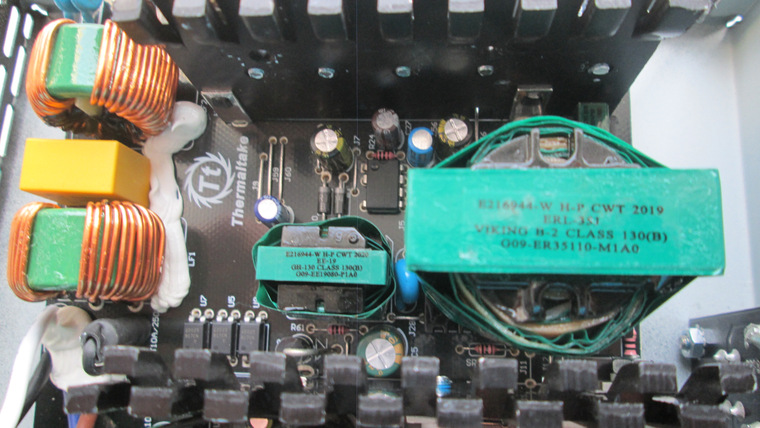

Открыв корпус блока питания, можно увидеть плату от ОЕМ — производителя CWT.

Фильтр от высокочастотных помех, излучаемых блоком питания, распаян следующим образом. Часть фильтра распаяна на сетевом разъёме, и состоит из X/Y-конденсаторов. Основная часть фильтра распаяна на плате, который состоит из двух дросселей и X/Y-конденсаторов. Во входной цепи распаяны два элемента защиты — это плавкий предохранитель и варистор.

Выпрямляет входное напряжение диодный мост, который охлаждается Г-образным радиатором. Наименование диодного моста скрыто под радиатором, и рассмотреть его не удалось.

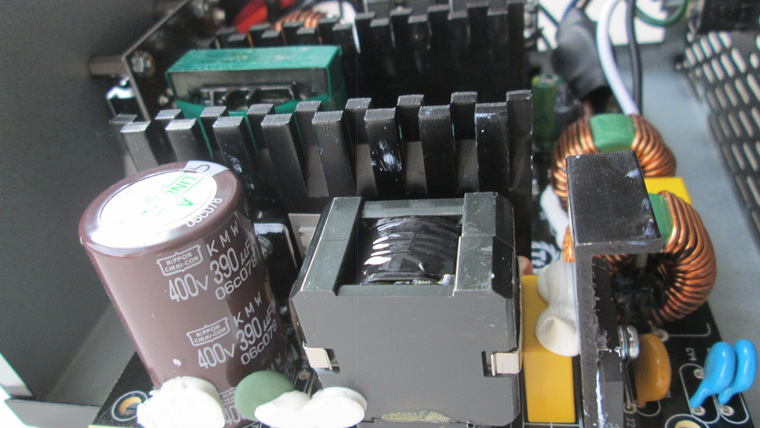

За диодным мостом установлены дроссель корректора мощности и японский конденсатор Nippon 400 В 390 мкф с максимальной рабочей температурой 105 градусов, а с обратной стороны платы припаяна микросхема CAP 2000 G с двумя резисторами для разрядки конденсатора и блокировки тока. Рядом расположен алюминиевый радиатор с рассечённым верхом, который охлаждает пару транзисторов преобразователя, диод и два транзистора корректора мощности, марку которых мне рассмотреть не удалось — помешал дроссель с конденсатором. На обратной стороне платы распаяна микросхема CM6800TХ управления преобразователя и корректора мощности.

Между двух радиаторов расположен основной высокочастотный трансформатор, а также трансформатор дежурного режима. Дежурный режим собран на микросхеме TNY287PG.

Второй радиатор охлаждает четыре диодные сборки 40V60CT, которые формируют единую 12 В линию напряжения. От неё запитывается плата DC-DC преобразователя линий напряжений 3,3/5 В. На плате распаяны четыре мосфета SPN3006, а микросхему двухканального ШИМ – контроллера рассмотреть не удалось. Дроссели для стабилизации линий напряжений установлены отдельно на каждую из линий 3,3/5 В.

За умную защиту блока питания отвечает микросхема супервизор INTS429I-DCG. Фильтруются выходные напряжения конденсаторами фирмы Cap Xon с рабочей температурой 105 градусов.

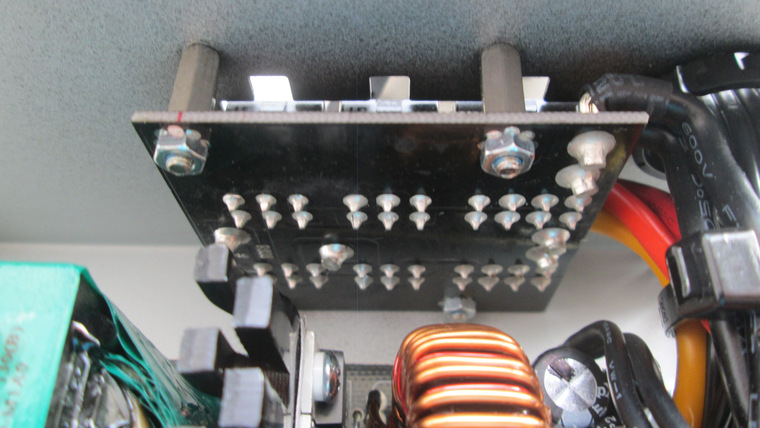

Плата с разъёмами для модульного подключения кабелей крепится к боковой стенки корпуса БП. К ней подходят провода большего сечения, по которым подаются напряжения 12/5/3,3 В.

Пайка на плате качественная. Часть дорожек на плате блока питания усилены дополнительным слоем припоя. Следы не отмытого флюса на плате отсутствуют.

Система охлаждения.

Блок питания охлаждает 140 мм вентилятор ТТ-1425 от компании Thermaltake. Вентилятор занимает почти всю поверхность верхней части корпуса БП. Часть вентилятора закрыта прозрачным пластиком для концентрации потока воздуха на греющихся частях платы БП. Вентилятор подключается к плате БП при помощи двухконтактного разъёма.

Технические характеристики вентилятора Thermaltake ТТ-1425:

· Размер вентилятора – 140*140 мм.

· Максимальная скорость вращения крыльчатки – 2300 об. мин.

· Рабочее напряжение — 12 В.

· Потребляемая мощность – 0,60 А.

· Тип подшипника – подшипник скольжения с винтовой нарезкой.

Тестирование.

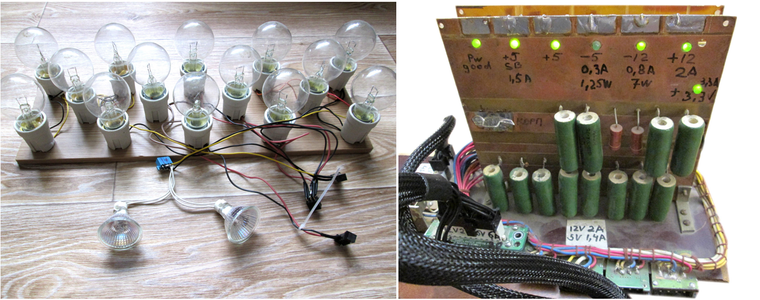

Тестовый стенд для тестирования блоков питания пока без изменений. Состоит он из керамических сопротивлений, которые создают нагрузку на все линии напряжений. Дополнительная нагрузка на линию 12 В добавляется лампами накаливания — 40 Вт 12 В, и галогеновыми лампами 75/50 Вт 12В. Показания напряжений я измерял при помощи мультиметра DT-9208А.

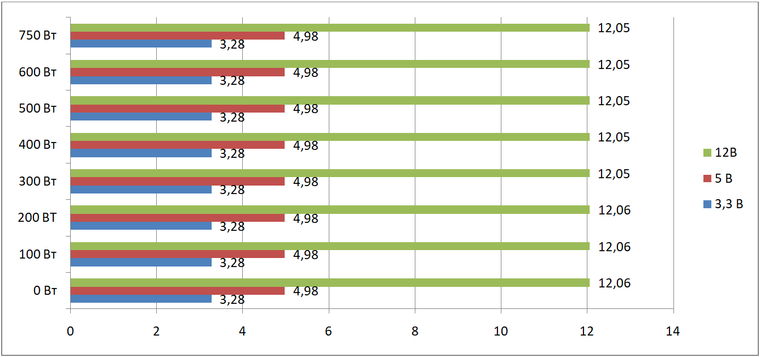

Напряжение +12 В без нагрузки завышено до 12,06 В. При полной нагрузке напряжение 12 В стабильно держится на отметке 12,05 В. Отклонение составляет 0,5 % при допустимых 5% — отличный результат.

Напряжение +5 В стабильно держится на отметке 4,98 В. Отклонение составляет 0,4 % при допустимых 5%.

Напряжение +3,3 В также стабильно держится на отметке 3,28 В. Отклонение составляет 0,6 % при допустимых 5%.

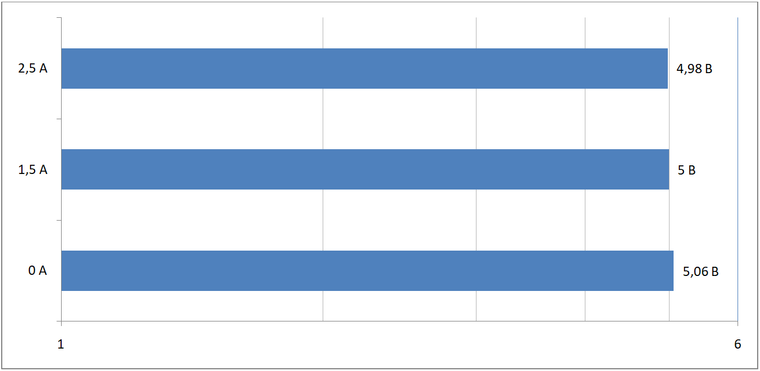

Напряжение дежурного режима без нагрузки завышено до 5,06 В, а с подачей нагрузки 2,5 А, проседает до 4,98 В. Отклонение составляет 1 % при допустимых 5% — отличный результат.

Вентилятор системы охлаждения БП работает тихо до нагрузки на него 400 Вт. Затем шум вентилятора увеличивается при нагрузке на блок питания 760 Вт. На максимальных оборотах вентилятора отчётливо слышен шум потока воздуха. Посторонние шумы у вентилятора и блока питания отсутствуют.

На видео, которое находится ниже, можно прослушать, как работает вентилятор. В начале ролика работа вентилятора с нагрузкой на БП 150 Вт, а с 7 минуты по 9 минуту — под нагрузкой 760 Вт с преградой на поступление потоку воздуха, созданной мультиметром.

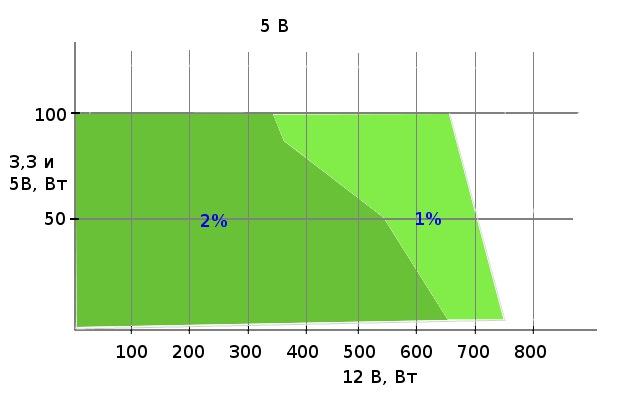

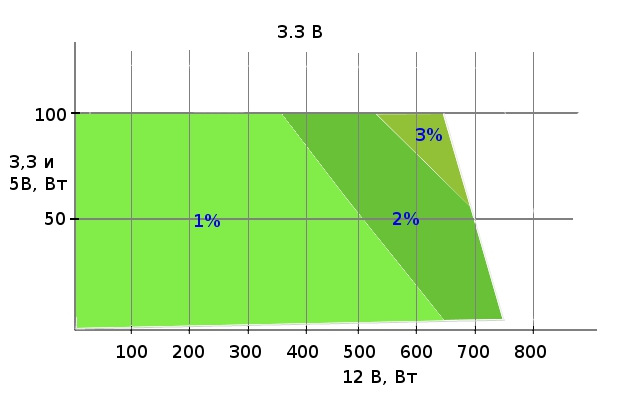

Следует вывод, что блок питания имеет отличную стабилизацию всех линий напряжений. Рекомендую нагружать блок питания до 600 Вт, чтобы шум вентилятора системы охлаждения БП не выделялся среди остальных вентиляторов, которые установлены в корпусе ПК.

Также блок питания Thermaltake Smart BM2 750W — TT Premium Edition имеет защиту от короткого замыкания — проверено на данном образце. Защита по току у БП срабатывает при нагрузке 760 Вт с дополнительно подключенной галогеновой лампой на 75 Вт 12 В.

Так как самостоятельно проверить сертификат соответствия КПД — 80 PLUS Bronze нет возможности из-за отсутствия точных измерительных приборов, скажу, что почти такой же протестированный БП показал средний КПД – 85 %.

Вывод.

Блок питания Thermaltake Smart BM2 750W — TT Premium Edition после тестирования оставил хорошее впечатление, как и знакомство с внутренней его начинкой. Блок питания Thermaltake Smart BM2 750W — TT Premium Edition отлично подойдёт для сборки мощного игрового ПК. Основные линии напряжений блока питания показывают отличную стабильность, и не выходят за рамки 1%. Для пользователей, которые любят тишину и прохладу в блоке питания, порекомендую нагружать данный блок в районе 600-650Вт — и он прослужит долго.

· Строгий внешний вид блока питания.

· Отличная стабилизация напряжений;

· Умная защита от перегрузок по току и напряжениям.

· Хорошая длина и качество кабелей.

· Полумодульное подключение кабелей.

· Тихая система охлаждения.

· Гарантия 5 лет от магазина DNS, и 10лет — от компании Thermaltake.

· Фильтрующие конденсаторы второго эшелона.

Обзор блока питания Thermaltake Нева 750Вт

Наконец, после обзоров смартфонов и электронных книг, я вернусь к столь родной мне теме — обзоры блоков питания. Сегодня я рассмотрю блок питания из новой «патриотической» серии «Русское Золото» компании Thermaltake — Нева 750Вт.

Помимо Невы есть еще «Москва 850Вт», обзор которой тоже скоро будет, «Урал 650Вт», «Амур 1200Вт», «Волга 1000Вт» и «Байкал» 1500 Вт.

Реально блоки с такой мощностью нужны не многим. Но во-первых, большинство пользователей (да и менеджеров в компьютерных магазинах) не знают, какой мощности им нужен блок. Во-вторых, существует стойкое заблуждение что если купить блок раза в два-три мощнее чем надо, то он тише будет работать. Ну и в третьих, если Вы купите реально справляющийся с вашей системой качественный 400 Вт блок, то не будет повода растопырить пальцы в ответ на вопрос друга,-«Какой мощности у тебя БП?».

Ну да ладно, это я объяснил отчего вам не надо покупать этот блок. Давайте попробуем посмотреть почему его можно купить.

Перед этим еще пару слов скажу о компании Thermaltake. Представлять ее, я думаю, не стоит. Скорее всего каждый из вас так или иначе сталкивался с продукцией этой компании, а у большинства и сейчас работают в компьютере комплектующие от этой фирмы. У Thermaltake были удачи, например суперпопулярный кулер Big Typhoon, блоки серии ToughPower на поистине народной платформе PSH от CWT. Были и неудачи, например, комплектные блоки питания в корпусах, которые были весьма невысокого качества и с сильно завышенной на этикетке мощностью.

Характеристики:

Серийный номер: W0427RE;

Долговременная мощность: 750 Вт;

Пиковая мощность: 900 Вт;

Входное напряжение: 100-240 В;

Кабели и разъемы:

24-х контактный АТХ — 1;

8-ми контактный для питания процессора — 1;

8-ми контактных PCI-E — 4;

4-х контакных Molex — 4;

4-х контактный Floppy — 1;

Сила тока по линиям:

5 В дежурное — 3А;

Вентилятор 140х140 мм;

Активный корректор мощности (Active PFC);

Поддержка ATX 12V 2.3 и EPS12V 2.91;

Сертификат 80 PLUS Gold;

Поддержка процессоров Intel Haswell;

Размеры: 86х150х163 мм (при подключении модульных разъемов длина блока увеличится на 25 мм).

Блок поставляется в черной коробке средних размеров.

На лицевой стороне фото самого блока питания, изображение Медного всадника и краткое перечисление достоинств блока.

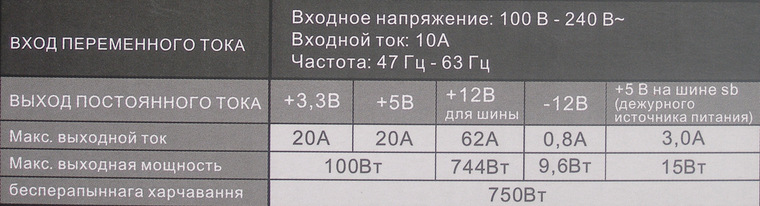

На обратной стороне перечислены разъемы питания и приведена табличка с допустимыми токами по линиям.

Так-же присутствует немного маркетинга. Интересно, почему они «Японские конденсаторы» пишут с большой буквы?

Еще интересный момент. Вся информация на коробке представлена на русском языке. И вдруг в табличке токов я неожиданно наталкиваюсь на фразу «бесперапыннага харчавання».

Поиск в google позволил мне понять что это белорусский. Неожиданно. Кстати, кто плохо знаком с белорусским, эта фраза значит «долговременная мощность».

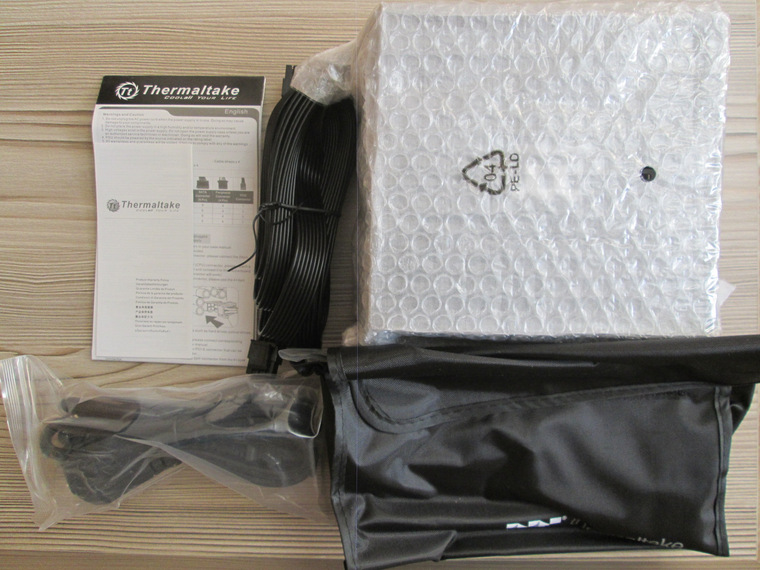

Открываем коробку. Блок упакован в пузырчатый полиэтиленовый пакет.

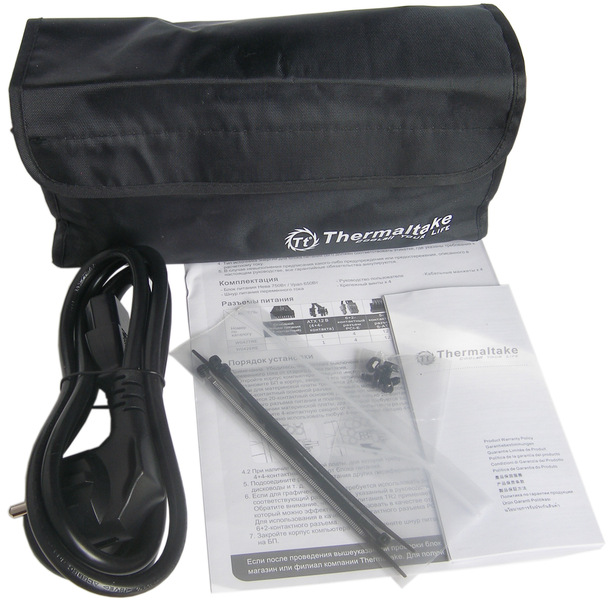

Комплект поставки: — блок питания; — сумка с отсоединяемыми кабелями; — сетевой кабель; — 4 крепежных винта; — 4 пластиковые одноразовые стяжки; — руководство пользователя и гарантийные обязательства.

Внешний вид

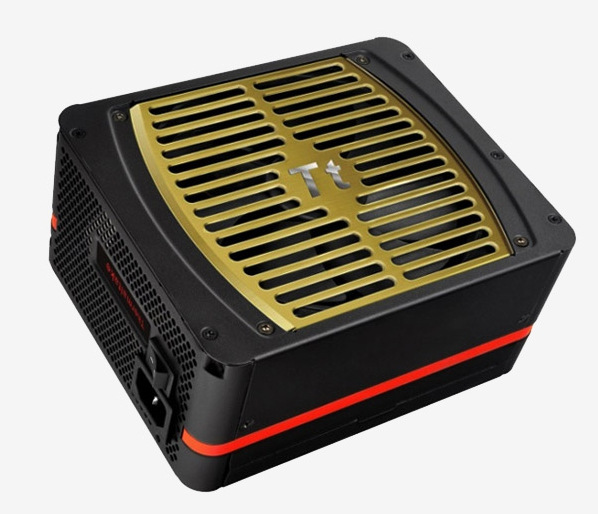

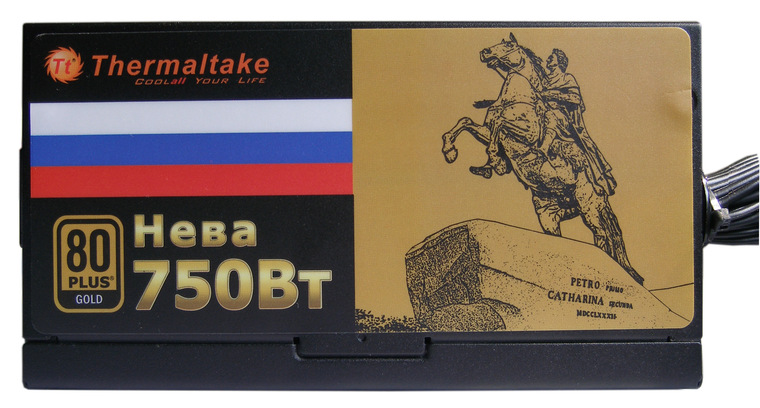

Блок окрашен уже стандартной для БП матовой черной краской. Дизайн блоков (всей линейки) мне не понравился. Дизайн — это я громко так про этикетки на боковых поверхностях.

Золотой цвет, символизирующий принадлежность блоков к элитному стандарту 80 PLUS Gold, превратился на этикетках в тусклый, скучный горчичный оттенок. Как-то не хочется, чтобы с таким БП сбоку в корпусе было прозрачное окно.

Это мое личное мнение, непрофессиональное, я всего-лишь 5 лет учился рисунку и живописи, так что рассуждаю как банальный пользователь. Кому-то может это нравиться. Причем, делать красивые и эстетичные вещи они умеют. Например Toughpower DPS 850W выглядит очень впечатляюще.

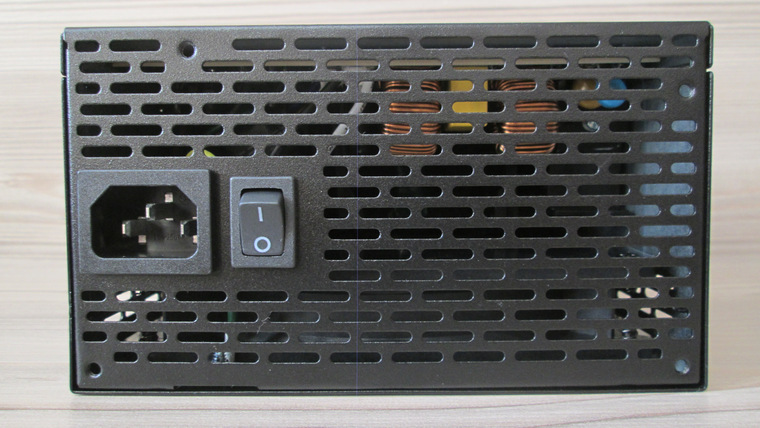

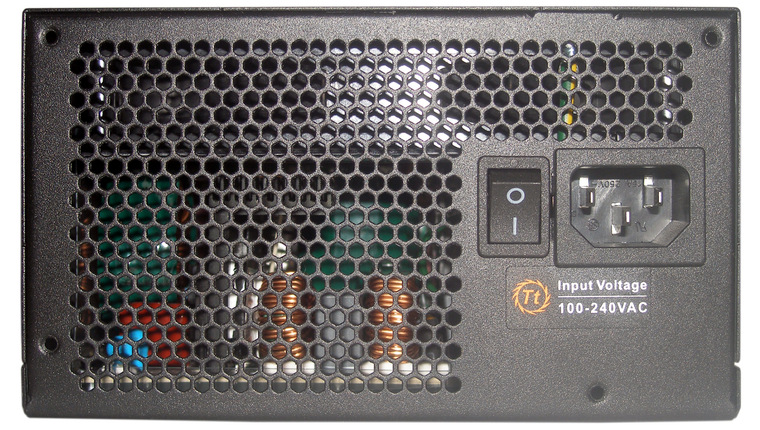

В остальном все как у обычных блоков питания. Сзади сетевая розетка и выключатель.

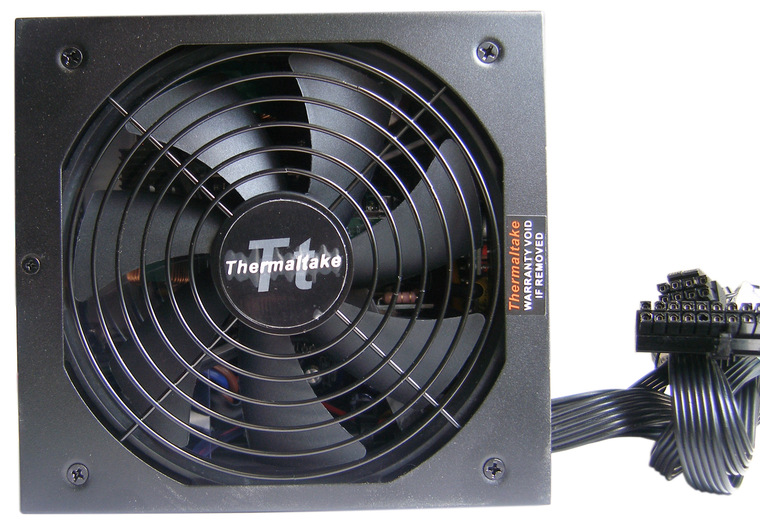

Сверху вентилятор прикрыт проволочной решеткой с логотипом Thermaltake в центре. Логотип заботливо прикрыт от повреждений пленкой.

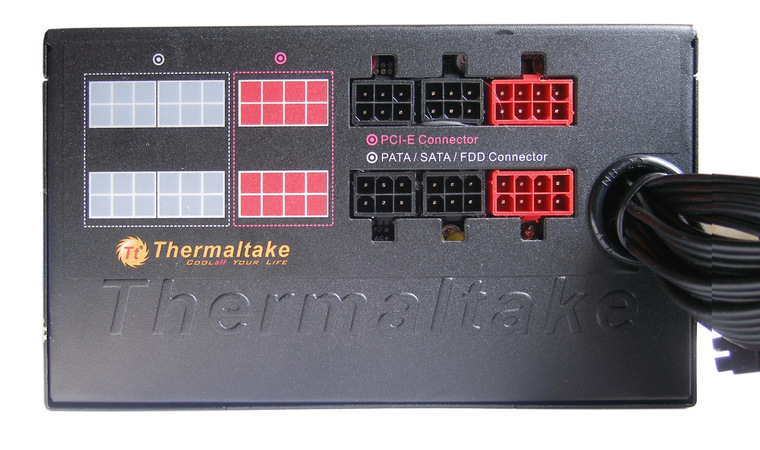

Сзади несъемные 24-х контактный АТХ и 4+4 для питания процессора. И шесть разъемов для подключения переферийных кабелей. Разъемы различаются цветом — красные для дополнительного питания видеокарт, черные для SATA и 4-х контактных молексов.

Кабельное хозяйство

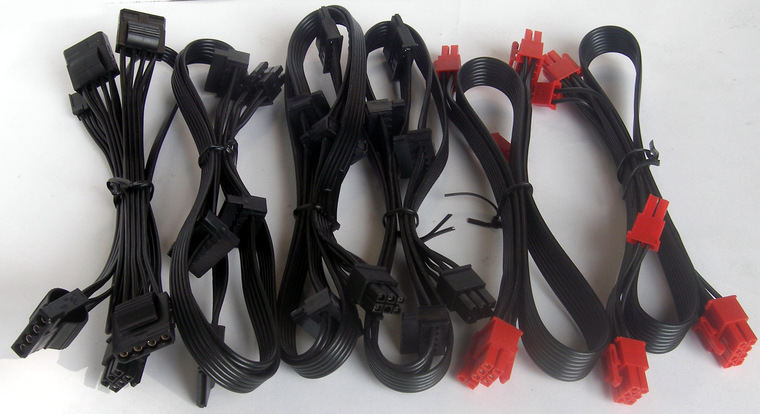

Кабели упакованы в удобную сумочку на липучке.

Всего блок имеет:

— 24-х контактный ATX длиной 630 мм;

— 4+4 для питания процессора, длиной 620 мм.

— 2 кабеля для питания видеокарт с двумя 6+2 разъемами на каждом, длиной 520 мм до первого разъема и еще 160 мм до второго. То есть, всего четыре 6+2 разъема для питания видеокарт;

— 1 кабель с четырьмя четырехконтактными разъемами Molex и одним разъемом для флоппи. Длина 500 мм до первого разъема и по 150 мм до каждого следующего;

— 3 кабеля с четырьмя SATA разъемами на каждом. Длина 500 мм до первого разъема и 150 мм до каждого следующего.

12 SATA разъемов! Можно неплохой дисковый массив устроить.

Кабели все плоские. Thermaltake представляет это как достоинство. Вроде как плоские кабели обладают меньшим воздушным сопротивлением и не мешают охлаждению. Но есть и недостатки у такой системы. Плоские кабели хорошо гнутся только в одном направлении и уложить их в корпусе не так уж и легко, тем более что кабели основного 24-х контактного и питания процессора сделаны мощным проводом калибра 16AWG. Впрочем, кабель сделан из четырех лент по шесть проводов и одна из них с меньшим сечением — 18AWG. Я так понимаю, это всякие PC_ON, дежурка и прочее, где токов больших нет.

Съемные кабели сделаны проводами калибра 18 и 20 AWG. Но так-же весьма плохо гнутся. К тому же провода так и норовят встать плоскостью против потока, дискредитируя свое основное достоинство.

Я уж и не упоминаю про радикальный черный цвет. Если пользоваться блоком строго по инструкции, это не доставит неудобств. А вот если вы захотите, допустим, проверить без компьютера работоспособность блока — не ищите зеленый провод в разъеме, чтобы замкнуть его скрепкой на черный.

Еще к недостаткам можно отнести то, что кабель с разъемами Molex всего один и разъема всего четыре. Впрочем, он достаточно длинный, да и мало кому нужны сейчас эти разъемы в таком количестве.

Пожалуй, добавлю еще. Скорее, пожелание. В среднестатистическом компьютере обычно один-два HDD, один SSD и присутствует что-нибудь, что надо подключить 4-х контактным Molex или разъемом для флоппи (реобас, например). В случае с этим блоком придется подключать для этого два периферийных кабеля, один с SATA и один с Molex (флоппи). Причем, большинство разъемов на этих кабелях останутся незадействованы. Почему бы не делать комбинированные шлейфы? Скажем, 3 SATA и один Molex, к которому можно переходником подключить разъем для флоппи.

Внутреннее строение

Открываем блок. Для этого надо вывернуть шесть винтов. И тут засада! Четыре из них находятся под боковыми наклейками. Впрочем, законопослушному пользователю неважно, как разбирается блок, а я вот вспомнил хорошие монгольские слова, пока аккуратно отклеивал этикетки и выворачивал винты.

Причем, мне то пришлось делать это не один раз. Отклеил, открыл блок, разобрал, описал, достал вентилятор. Установил на вентилятор самодельный датчик оборотов. Отклеил, собрал, приклеил. Выполнил все тесты, отклеил, разобрал. Привел вентилятор в первоначальный вид. Отклеил, собрал, приклеил. Вам меня уже жалко?

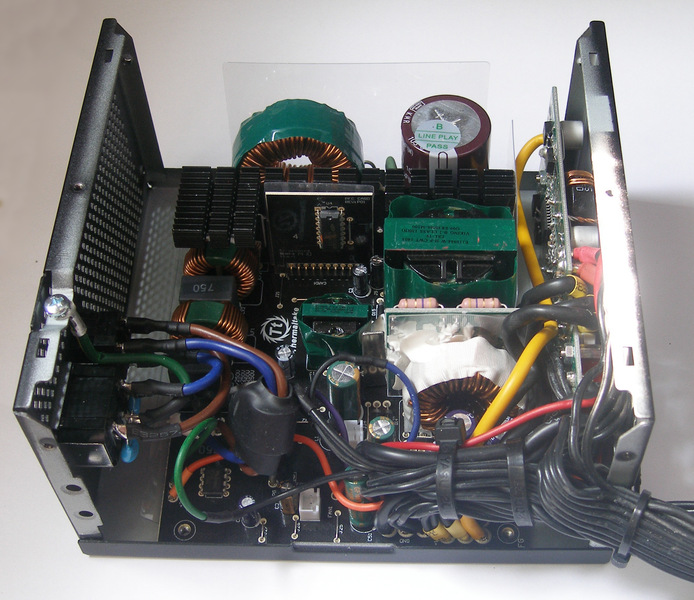

Снимаем крышку и видим хорошо знакомую картину.

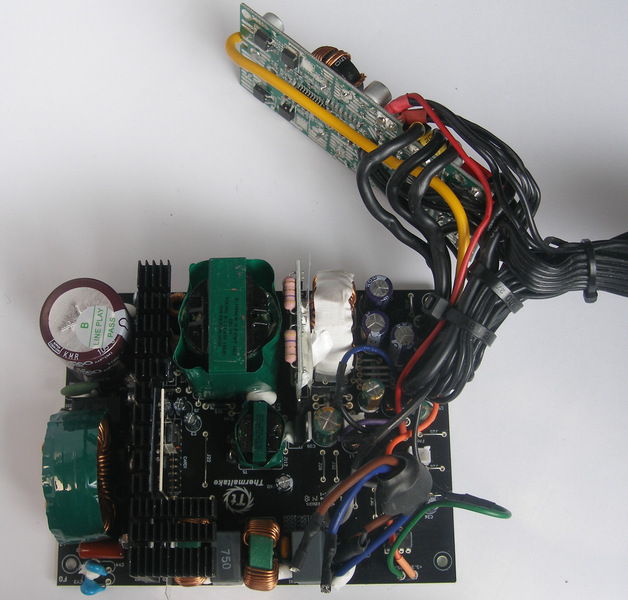

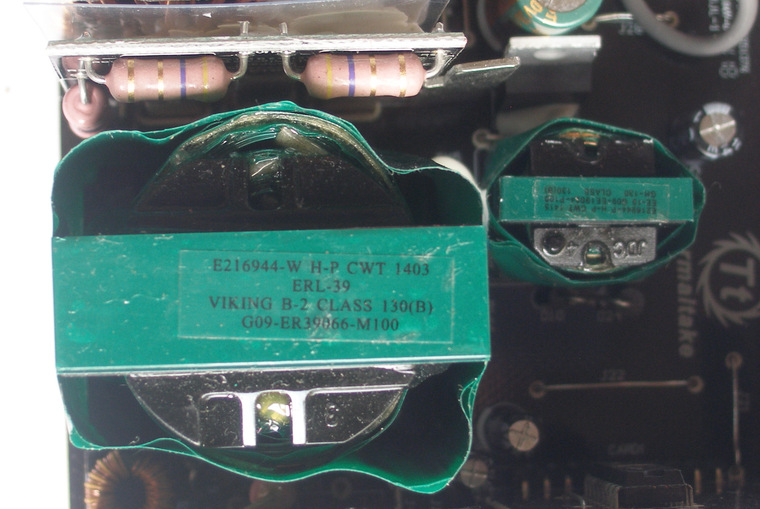

Уже по цвету изоляции на трансформаторе можно определить ОЕМ производителя блока — тайваньская компания Channel Well Technology. К тому же на обоих трансформаторах, основном и дежурки, имеется маркировка «CWT».

Кстати, младшая модель, Урал 650Вт, сделана на этой-же платформе.

Радиатор один, довольно толстый в нижней части (4.5 мм) и имеющий развитое оребрение вверху.

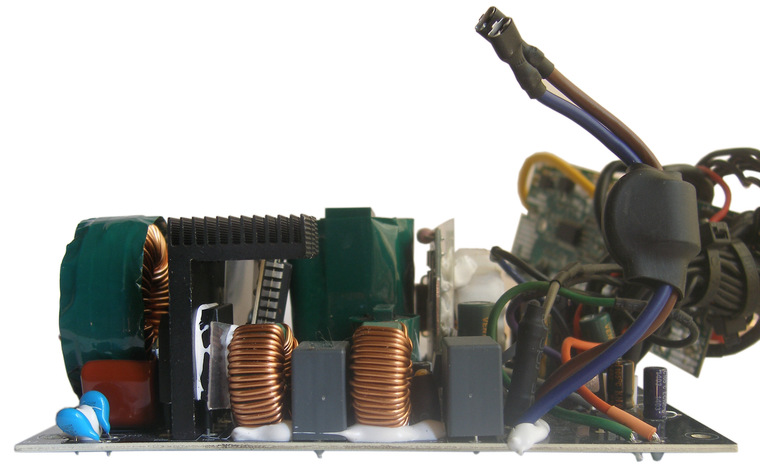

Фильтр присутствует в полном составе: 2 Х-конденсатора и пара дросселей.

Кстати, во всех обзорах пишут про эти Х и Y конденсаторы. Все, наверное, знают что это такое и зачем они применяются? Если все-же есть те кто впервые встречается с такими названиями, я коротко расскажу.

Это помехозащитные конденсаторы. Х-конденсаторы устанавливаются параллельно 220 В, между фазой и нейтралью и гасят противофазные помехи. Они не должны гореть (в прямом смысле — пламенем) и выдерживают весьма значительные всплески.

Y-конденсаторы применяются в местах, где их выход из строя может угрожать жизни человека, они подключаются между фазой и землей, в данном случае при коротком замыкании такого конденсатора опасное для жизни напряжение может оказаться на открытых частях конструкции (на корпусе). Поэтому к ним предъявляются особые требования и такой конденсатор даже в случае выхода из строя не должен представлять опасность.

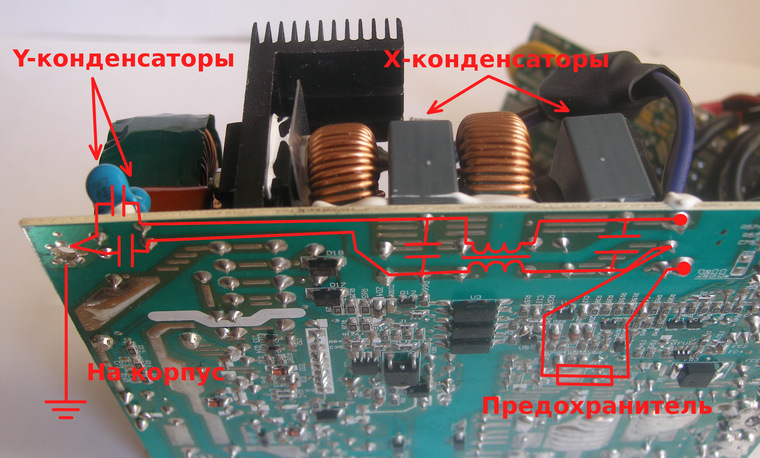

В данном случае пара Y-конденсаторов стоит в углу платы. Вот я на фотографии показал эти конденсаторы.

На фото видно что пара Y-конденсаторов соединена с землей. То есть через винт, крепящий плату в углу контактирует с корпусом БП, а тот имеет контакт с корпусом компьютера. Поэтому, если у вас двухпроводная сеть, без отдельного кабеля земли, то корпус компьютера может биться током. Это неопасно, так как емкость конденсаторов невелика.

Еще пара Y-конденсаторов распаяна навесным монтажом прямо на сетевой розетке.

Далее, под самой развесистой частью радиатора у нас находится пара диодных мостов GBU1006 с током до 10 А.

Так-же на этом радиаторе стоят пара транзисторов TK20A60W, диод Шоттки SCS110AG корректора и пара транзисторов TK31A60W преобразователя.

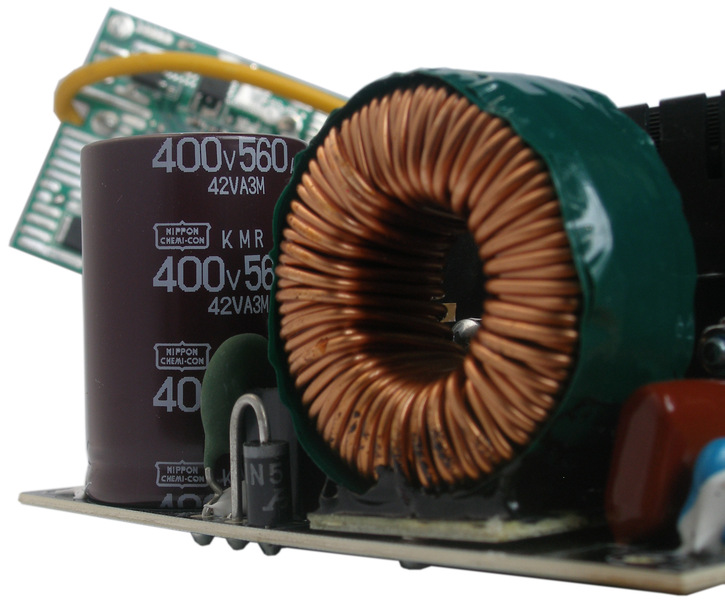

Сглаживающий конденсатор Nippon Chemi-Con серии KMR 400 В, 560 мкФ, 105 градусов.

Проблемы с такими конденсаторами бывают весьма, весьма редко.

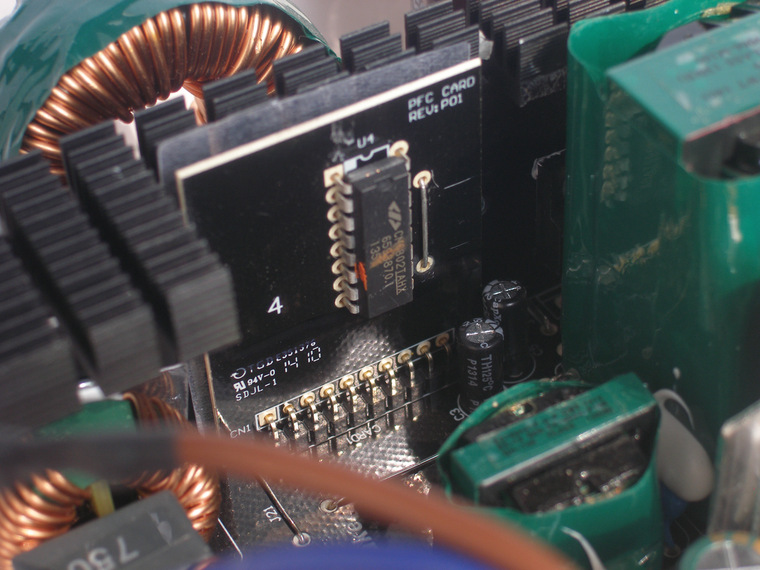

Тут же стоит небольшая вертикальная плата, на которой расположена основная микросхема, которая используется в качестве контроллера ШИМ и корректора мощности — CM6802TAHX от Champion Microelectronic.

Это новая микросхема, которая по расположению выводов совместима со старой, очень популярной CM6800.

Кстати, иногда бывает трудно разглядеть маркировку на корпусе микросхемы. Я в таких случаях пользуюсь таким способом: беру ватную палочку и смочив ее в 646 растворителе протираю маркировку микросхемы. Она чудным образом проявляется и видно ее становится значительно лучше.

Низковольтная часть построена стандартно для блоков такого уровня. Синхронный выпрямитель для 12В и отдельная плата с DC-DC преобразователями для 3.3 и 5 В каналов.

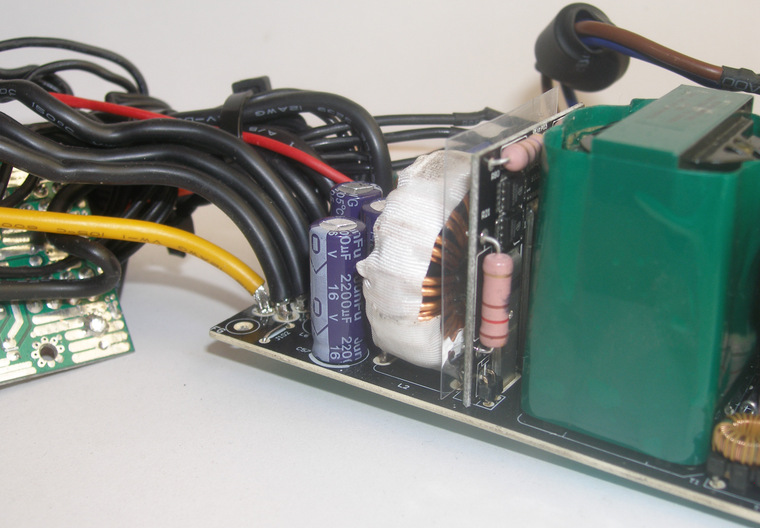

Синхронный выпрямитель расположен на отдельной плате около главного трансформатора. В качестве радиатора тут выступают тонкие (1 мм) металлические пластины. И этого вполне достаточно. Использованы пара мосфетов BSC028N06NS и пара BSC016N06NS от Infineon.

На выходе электролитические конденсаторы JunFu WG серии 2200 мкФ, 16 В и CapXon GF серии.

Копеечная экономия, могли бы установить проверенные временем японские конденсаторы, в которые верит народ и не давать повода обзорщикам для придирок.

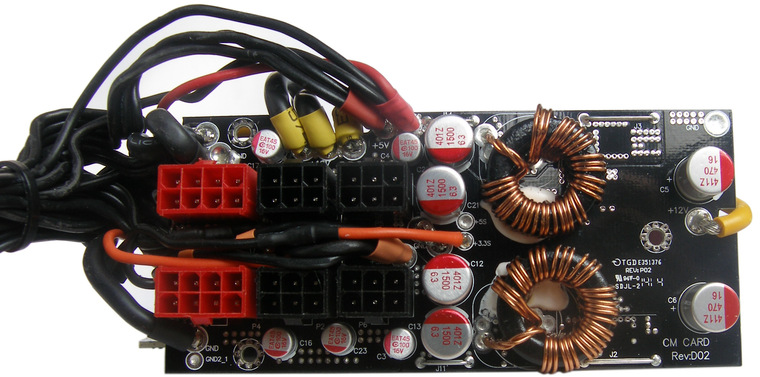

Преобразователи 3.3 и 5 В каналов традиционно уже находятся на плате с разъемами для кабелей. Управляет ими APW7159 — двухканальный ШИМ контроллер.

На каждый канал стоит пара мосфетов M3006D.

Конденсаторы с твердым электролитом произведены тайваньской компанией Apaq Technology.

Правда, за их состояние можно переживать гораздо меньше — они намного долговечнее обычных электролитических конденсаторов.

Ага, теперь я понял, почему они написали на коробке японские конденсаторы с большой буквы. Все равно неправда. Японский в этом блоке всего один конденсатор, зато самый большой 🙂

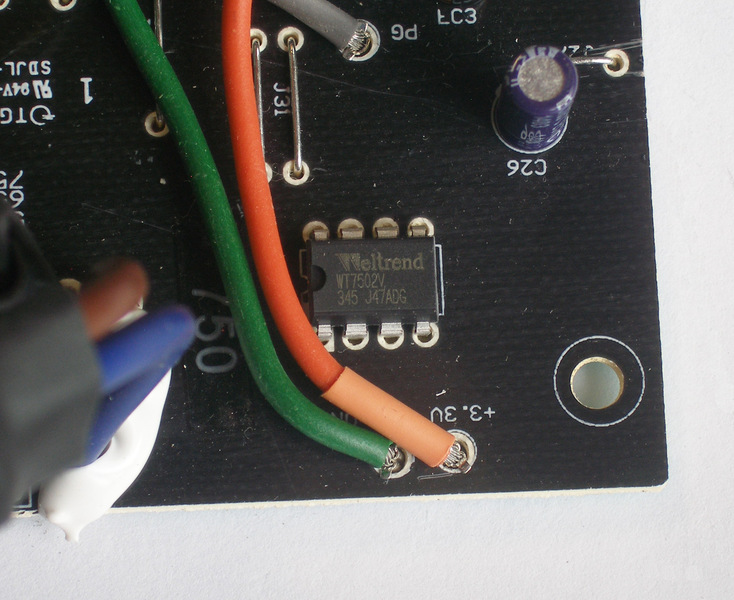

В качестве супервизора использована микросхема WT7502V.

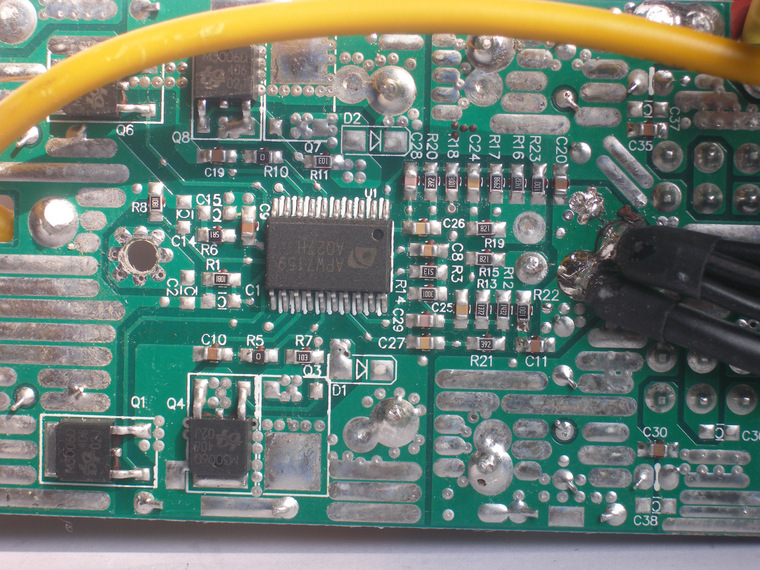

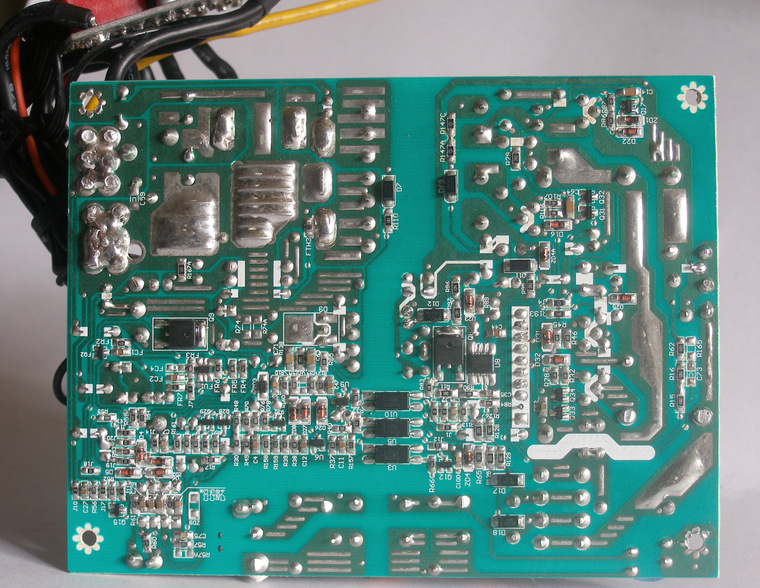

Микросхема, управляющая дежурным источником питания находится на обратной стороне платы. Это небольшая микросхемка в SOIC корпусе — OB5269CP.

К пайке претензий нет.

Система охлаждения

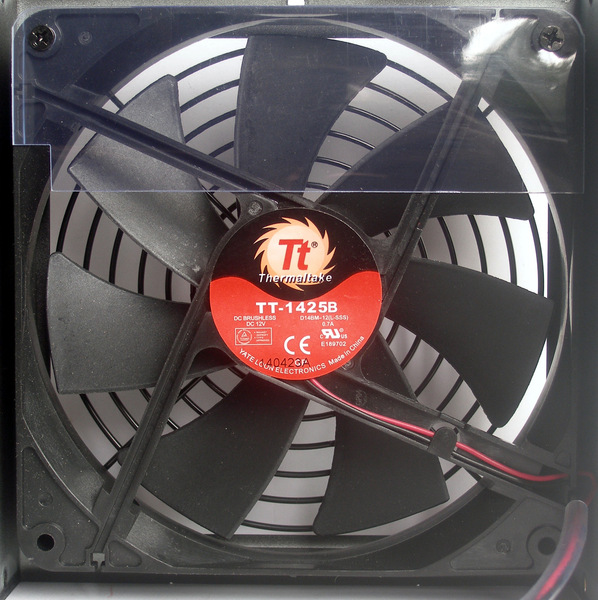

В блоке установлен 140 мм вентилятор. На этикетке помимо Фирменного обозначения Thermaltake TT-1425B, есть и указание на модель ОЕМ производителя вентилятора — Yate Loon Electronics, модель D14BM-12.

Размеры: 140х140х25 мм;

Максимальный потребляемый ток: 0.7 А;

Скорость: 1400 оборотов в минуту;

Воздушный поток: 62.0 CFM;

Уровень шума: 29 dB.

По измерениям, стартовое напряжение около 3.5 В, максимальная скорость вращения — 1421 оборот в минуту.

Часть вентилятора, традиционно уже для блоков CWT, закрыта пластиковой накладкой.

В простое вентилятор вращается примерно на скорости 600 оборотов в минуту. Услышать его весьма затруднительно.

Никаких технологий полупассивного охлаждения, то есть когда при небольших нагрузках вентилятор не работает, в блоке нет. В этом есть и плюсы:

— как правило наличие такой технологии удорожает блок, не потому что реализация стоит дорого, а скорее из-за статусности;

— все-же наивно верится что с активным охлаждением блок проработает дольше.

— долговечность вентилятора в таком блоке меньше, так как он работает постоянно, когда компьютер включен;

— сосет пыль всегда, правда, тут помогут противопылевые фильтры на корпусе, но они не у всех есть.

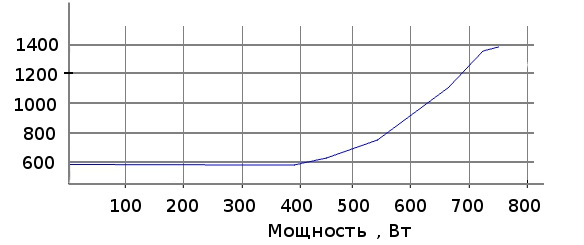

Примерно после 400 Вт нагрузки начинается достаточно плавный рост оборотов. Но даже на максимальной мощности шум вполне умеренный.

Блок очень тихий. Единственное, на что можно капризно попенять, это на отсутствие столь модной нынче полупассивной системы охлаждения.

Тестирование

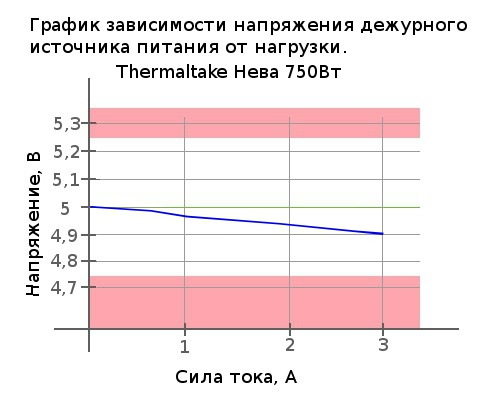

Дежурный источник без проблем выдержал заявленные 3 А.

При максимальной нагрузке в 3 А напряжение проседает всего на 2%, до 4.9 В. Напомню, стандарт требует чтобы отклонения напряжений не превышали 5 %.

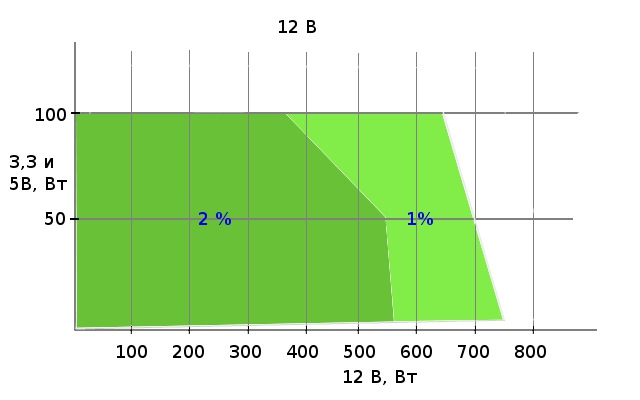

Все основные напряжения слегка завышены. В простое 12 В выдает 12.26 В, что на 2.2% больше.

5 В в простое выдает 5.08 В, что на 1.6 % выше оптимальных 5.00.

3.3 В тоже 3.33 В, что почти на 1 % выше.

В целом стабильность напряжений очень хорошая, что неудивительно при такой схемотехнике. Придраться можно лишь к слегка завышенным напряжениям. Впрочем, ничего страшного в этом нет.

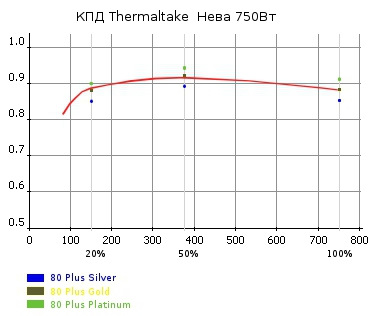

К сожалению, в точности графика КПД нет большой уверенности из-за примитивных инструментов измерения. За счет этого и отнесем, что при 50% нагрузке у меня блок полпроцента не дотянул до 80 Plus Gold.

Защита от короткого замыкания срабатывает корректно на всех линиях.

Выводы:

Что же мы имеем в итоге? Весьма тихий блок с отличной стабильностью напряжений и высоким КПД. Модульная конструкция и длина кабелей позволит без проблем подключить все необходимое даже в весьма габаритных корпусах. Из минусов можно отметить только присутствие конденсаторов с до сих пор сомнительной репутацией. Хотя, я не считаю это таким уж серьезным недостатком и могу смело рекомендовать блок к покупке. Впрочем, конкуренция в этой нише весьма серьезная и вопрос цены будет не последним при выборе подобного блока. На момент написания статьи стоимость данного БП в магазинах г. Новосибирска 4000-4300 руб, что ниже чем у подобных ему Corsair CS 750W, Corsair RM 750W или Zalman XG 750W.

Да, это не премиумный блок. Здесь нет полупассивного охлаждения, часть кабелей не отсоединяются (впрочем, может это и плюс для тех кто не доверяет кабельменеджменту) нет никаких модных нынче цифровых фишек с программным мониторингом напряжений, потребления и расчетом затрат на оплату энергии и даже подсветки нет. Это просто качественный блок стандарта 80 Plus Gold. И если вы не хотите переплачивать за ненужные вам функции — это отличный выбор. Да и гарантийный срок в 5 лет добавит уверенности в правильно сделанном выборе.

Плюсы: — Отсоединяемые кабели; — Отличная стабильность напряжений; — Сертификат 80 PLUS Gold; — Тихий вентилятор; — Гарантия 5 лет.

Минусы: — жесткие кабели; — наличие в блоке конденсаторов с подозрительной репутацией.

Спасибо компаниям DNS и Thermaltake за предоставленный на тестирование образец.

Стабильных вам напряжений, господа!
