Как разбирается выключатель schneider electric. Как снять выключатель со стены для замены или ремонта. Что делать с поворотным выключателем

Иногда по тем или иным причинам необходимо выполнение демонтажа и снятия выключателя света, имеющегося в любом жилище. Перед началом работ следует ознакомиться с некоторыми нюансами, позволяющими провести процесс правильно. В статье расскажем, как разобрать выключатель света, дадим подробную пошаговую инструкцию.

Необходимый для разборки инструмент

Чтобы разобрать выключатель потребуются некоторые нехитрые инструменты и приспособления. Основные из них — пара отверток, хотя многие приборы можно демонтировать и при помощи единственной — плоской. Крестовая отвертка будет нужна для устройств, имеющих в своей конструкции винты крестообразной формы.

Перед началом работы следует позаботиться об отключении подачи электроэнергии в квартиру или дом. Отключение осуществляется в электрощитке, который, как правило, расположен на лестничной клетке или возле входной двери. Если неизвестно, какой именно из рычажков отвечает за ту или иную комнату квартиры, рекомендуется не рисковать, а перевести сразу все тумблеры в положение «ВЫКЛ.» Если этого не сделать, то при демонтаже выключателя возможен удар током.

Перед началом работы следует обесточить помещение или все жилище, переместив соответствующий тумблер

Всегда необходимо помнить, что при выполнении любых работ с электричеством, безопасность — наиболее важный фактор. Рычажок в электрощите обязательно должен быть направлен вниз. Даже при полностью обесточенном жилище не лишним будет перестраховаться, дополнительно удостоверившись в отсутствии напряжения при помощи отвертки-индикатора. Также перед разборкой следует изучить особенности конструкции установленного выключателя. Читайте также статью: → « ».

Разборка выключающего свет устройства начинается со снятия клавиши, так как без демонтажа ее продолжить работы невозможно. Убрать этот элемент конструкции практически всегда получается достаточно быстро и легко. Перед снятием клавиши необходимо внимательно исследовать механизм имеющегося устройства. Он выпускается различных типов, в связи с чем процесс может иметь принципиальные отличия.

Наиболее легкий способ — это нажать на клавишу по направлению к стене большим пальцем, другими пальцами схватиться за выступ и с не слишком большим усилием потянуть клавишу к себе. Некоторые часто опасаются повредить клавишу, приложив слишком большую силу к плотно установленному элементу. В таком случае можно применить плоскую тонкую отвертку либо нож, слегка поддев клавишу. Но все же лучше попытаться снять ее вручную — риск поцарапать или повредить элемент при этом минимален.

Для снятия клавиши в большинстве моделей выключателей достаточно задействовать пальцы

Существуют такие модели выключателей, например, Lezard, в которых по бокам клавиши имеются специальные отверстия. Поддев их отверткой, снятие клавиши выполняется без особых усилий. Если выключатель двухклавишный, то второй элемент снимается после удаления предыдущего по тому же принципу. Читайте также статью: → « ».

Демонтаж рамки выключателя

Следующей работой при разборке выключателя является снятие рамки, крепление которых может осуществляться двумя способами:

Крепление винтовых рамок, как не трудно догадаться, выполняется посредством небольших винтов, откручивающихся при помощи крестовой либо плоской отвертки. Прикрепление рамок зажимных осуществляется при помощи специальных зажимов, которые для демонтажа следует просто отогнуть. Для большего удобства и ускорения процесса сначала снимается один зажим, а затем второй.

Разборка выключателя и демонтаж

Заключительным этапом разборки выключателя является изъятие его из монтажной коробки. Для этого необходимо ослабить установочные лапки, надежно удерживающие устройство в стене. Соответствующие винты ослабляются, после чего механизм свободно вынимается из стены. Некоторые модели выключателей, например марки Makel, закрепляются по бокам коробки при помощи винтов. В таком случае их следует просто отвинтить, воспользовавшись отверткой.

После демонтажа выключателя на подсоединенных к нему проводах необходимо замерять напряжение при помощи индикаторной отвертки. Если напряжение отсутствует, то после разборки крепления провода отсоединяются от устройства.

Совет №1. Демонтированный выключатель следует осмотреть на наличие оплавленных контактов. Если таковые имеются, то ремонту устройство не подлежит и требует замены. При отсутствии этой проблемы, необходимо осмотреть на предмет наличия повреждений другого характера, а также проверить все контакты в точках закрепления проводов.

Отключение проводов от прибора

В большинстве моделей выключателей, в том числе марок Legrand и Wessen, провода закрепляются посредством болтового соединения, которое при отключении требуется просто ослабить и слегка потянуть на себя. При неисправности выключателя перед установкой нового провода изолируются и помечаются различными цветами, чтобы при монтаже не перепутать их.

Особенности разборки популярных марок выключателей (MAKEL, LEGRAND, Wessen, LEZZARD)

Выключатели марки MAKEL имеют некоторые особенности конструкции, в связи с чем их разборка выполняется по следующей технологии:

• снять клавиши — здесь различий от других марок устройств нет;
• демонтировать накладку.

При снятии декоративной рамки можно столкнуться с некоторыми проблемами. Производителем применены для крепления этого элемента специальные упругие зажимы, уходящие вглубь устройства. Накладку необходимо потянуть на себя, не прилагая излишних усилий, так как ее можно легко повредить. Также особенностью конструкции является расположение винтов с внутренней стороны, потому подобраться к ним можно только после извлечения корпуса из стены.

LEGRAND

Клавиша, либо клавиши двойного выключателя марки LEGRAND снимаются без каких-либо серьезных усилий надавливанием на нижнюю либо верхнюю часть. Затем, после снятия рамки, необходимо ослабить лепестки-фиксаторы, удерживающие устройство в монтажной коробке.

Wessen

Клавиши в моделях выключателей Wessen снимаются следующим образом. Выступающие части обхватываются пальцами, сжимаются и вытягиваются на себя. При нажатии из пазов выходят осевые направляющие. Имеются некоторые нюансы и при снятии рамки. Сплошная накладка выключателей Wessen Прима крепится к корпусу механизма посредством двух болтов, которые легко откручиваются отверткой.

Выключатель Wessen Zenit со снятой рамкой крепится к стене при помощи пары болтов

LEZARD

Выключатели этой марки могут иметь рамки, крепящиеся двумя способами:

• винтами, которые просто выкручиваются отверткой;
• специальным креплением в виде боковых защелок, которые необходимо аккуратно подцепить и отогнуть с помощью ножа или отвертки.

Выключатели с тремя клавишами марки Lezard демонтируются с поочередным снятием элементов

Как разобрать выключатель света с регулятором

Если процесс разборки обыкновенных выключателей в большинстве случаев понятен и прост, то с устройствами, оснащенными регуляторами яркости освещения могут возникнуть некоторые затруднения. Диммеры, в том числе и механические, подключаются к цепи по точно такому же принципу, как и обыкновенные выключатели. Следовательно, и разборка их осуществляется по той же схеме:

• убирается поворотная ручка;
• при помощи отвертки или ножа из защелки освобождается декоративная рамка;
• ослабляются крепежные лапки;
• раскручиваются фиксирующие корпус болты.

Снятие выключателя с регулятором яркости аналогично разборке обыкновенного бытового устройства

Как разобрать выключателя с индикатором

Для разборки выключателя с подсветкой требуется сначала отключить индикатор, для чего отключается питание и снимается светодиод. Последовательность действий следующая:

• выключением рубильника обесточивается комната;
• защелки клавиш аккуратно поддеваются тонкой отверткой и снимаются;
• аккуратно удаляется рамка;
• раскручиваются болты крепежа;
• устройство изымается из монтажной коробки;
• наличие напряжения в проводах проверяется посредством отвертки-индикатора.

Совет №2. Перед тем как прикоснуться к оголенному проводу следует удостовериться в отсутствии напряжения. Для этого следует поднести тестер или иной пробник к каждому из контактов — индикатор не должен включиться.

Индикаторный выключатель марки Shneider Electric также разбирается без применения сложного инструмента

Часто задаваемые вопросы

Вопрос №1. Как можно подобраться к светодиоду в индикаторном выключателе?

Как правило, для замены светодиодного элемента потребуется разделить устройство на две половины, отщелкнув защелки. После этого будет открыт доступ к светодиоду, который можно выпаять или, перекусив проводки, снять.

Вопрос №2. Как выполнить обратную сборку выключателя?

Независимо от модели, сборка устройства всегда осуществляется в обратном порядке без каких-либо нюансов.

Вопрос №3. Как поступить при наличии следов окисления на контактах выключателя?

Если контакты окислены, то их можно аккуратно зачистить. При наличии оплавления клемм выключатель необходимо заменить — дальнейшая его эксплуатация опасна!

Типичные ошибки в работе

• Часто встречающейся ошибкой является приложение чрезмерных усилий при снятии клавиши выключателя либо декоративной рамки. В результате эти элементы могут быть не просто поцарапаны, но и сломаны. В этом случае, независимо от модели устройства потребуется приобретение нового, так как отдельно клавиши и рамки не продаются.
• Самой опасной ошибкой является пренебрежение правилами безопасности. Обязательно следует отключать подачу электроэнергии в помещение на щитке. При сомнениях, какой из рубильников «правильный», лучше отключить их все.

Обычно выключатель освещения исправно служит до 10–12 лет, но бывают случаи, когда его нужно заменить раньше. Причины могут быть различными — механические повреждения, поломка внутреннего механизма или моральное устаревание и неприглядный вид. Для опытного электрика замена выключателя — вопрос пяти минут. Для неспециалиста это время может увеличиться до 10–15 минут, но в любом случае перед тем как начать разборку выключателя, полезно ознакомиться с его внутренним устройством.

Замена старого выключателя новым

Выключатели бывают трёх видов: с одной клавишей, двумя или тремя. Чтобы разобраться, как производить замену, рассмотрим пример снятия и установки простейшего одноклавишного выключателя.

Фотогалерея: виды электрических выключателей

Все виды выключателей, в том числе и одноклавишные, могут предназначаться для скрытой или наружной проводки С помощью двухклавишного выключателя можно независимо управлять двумя линиями осветительных приборов Трёхклавишные выключатели применяются относительно редко, потому что они нужны в случаях, когда требуется из одной точки включать три различных световых прибора

Производить ремонт, демонтаж и замену выключателя разрешается только при отключённом питании.

Автоматические выключатели на распределительном щите должны быть выключенными (флажок внизу).

Для того чтобы обеспечить собственную безопасность при проведении работ, необходимо отключить электричество, опустив соответствующий флажок автоматического выключателя

Чтобы окончательно убедиться в отсутствии напряжения на контактах выключателя, рекомендуется воспользоваться бытовым индикатором напряжения, установив металлическую ножку поочерёдно на каждый из контактов. Прямым подтверждением отключения сети является также и то, что рабочая лампа светильника не загорается при включении выключателя (кнопка вверх).

При наличии напряжения внутри прозрачного пластикового корпуса загорается светодиод

Как снять старый выключатель

Прежде всего, нужно провести визуальный осмотр. Разновидностей выключателей множество, и они различаются по способу сборки. В одних наружная крышка закреплена шурупами, в других — держится на пластмассовых защёлках.

Чтобы снять этот старинный выключатель, необходимо открутить два болта и снять декоративную крышку

Сначала снимается верхняя защитная крышка. Если она закреплена на шурупах, их нужно открутить. Для этого применяется отвёртка с прямыми шлицами. Если же крепление выполнено защёлками, то перед снятием крышки нужно снять клавишу. Делается это при помощи той же отвёртки, аккуратно заведя её в щель между корпусом и клавишей. Если клавиш несколько, то каждая из них снимается независимо.

Клавиша аккуратно поддевается отвёрткой, заведённой в щель, и снимается при помощи отвёртки

Когда клавиша снята, всё внутренне устройство выключателя становится доступным для разборки. Если устройство проводки скрытое, выключатель утоплен в глубину стены и крепится в подрозетнике при помощи раздвижных лапок. Их нужно отпустить, отвинтив два винтовых болта против часовой стрелки. Вращать их нужно до тех пор, пока цоколь не вывалится из подрозетника.Если проводка наружная, крепление немного другое. Раздвижных лапок и подрозетника нет, корпус выключателя закреплён непосредственно к стене.
Встроенный выключатель демонтируется после откручивания двух винтов крепления к подрозетнику

Вывинтив два шурупа, можно достать цоколь, внутри которого расположена контактная пара, осуществляющая размыкание цепи подачи тока на светильник.
После откручивания болтов выключатель свободно извлекается из подрозетника

На последнем этапе демонтажа выключателя от него отсоединяются провода. Они введены в специальные клеммники и крепятся в них винтовыми зажимами. Отпустив винты на полтора-два оборота, можно легко вытянуть провода из гнёзд. Полностью выкручивать их не следует, так как в некоторых выключателях крепление устроено таким образом, что кабель зажимается между винтом и квадратной гайкой. Если гайка слетит с резьбы, её потом будет тяжело вновь установить.
После ослабления болтов крепления проводов корпус выключателя останется у вас в руках

Видео: как разобрать выключатель

Установка нового выключателя

Сборка производится в обратном порядке.

1. Подсоединяются провода на свои места.
2. Цоколь вставляется в подрозетник и закрепляется распорными ножками.
3. Сверху прикручивается пластмассовый корпус.
4. В пазы вставляется клавиша.

При этом важно установить выключатель так, чтобы светильник включался при положении клавиши, нажатой вверх. Сборка выключателя для наружной проводки проводится идентично, с той разницей, что после закрепления контактов кабелей цоколь прикручивается к стене, затем к нему крепится корпус, и в последнюю очередь устанавливается клавиша.

Установка выключателя производится в поряде, обратном снятию старого устройства

Как перенести выключатель в другое место

Иногда появляется желание (или необходимость) перемещения выключателя в другое место. Например, когда дети в семье подрастают, но достать до выключателя ещё не могут. Правилами установки электроприборов допускается перенос выключателя в удобное для пользователя место. Допускается установка выключателя на высоте от 80 до 160 см от пола. Для того чтобы произвести такое перемещение, нужно, прежде всего, определиться с новым местоположением. Оптимальной считается установка выключателя, расположенного в 15–20 см от края дверного косяка (справа или слева — не имеет значения, но чаще принято устанавливать справа).

Выключатель устанавливается в 15–20 см от двери с любой стороны

1. Если переустановка проводится в пределах 1 м от исходного местоположения вниз или вверх, делается штроба в стене. Глубина её должна быть примерно в 1,5 больше толщины кабеля (или кабелей), уложенного в гофре. Провод должен свободно лежать внутри канавки, не выглядывая наружу. Штробу можно сделать перфоратором или штроборезом.
   Для того чтобы сделать скрытую проводку, в стене изготавливают штробу объёмом примерно в 1,5 раза больше, чем размер кабеля в гофрошланге
2. В месте нового положения выключателя высверливается отверстие для подрозетника. Сделать это можно перфоратором при помощи алмазной коронки. Глубина отверстия должна быть не более 5 см в бетонных и кирпичных домах и 4,5 см — в панельных. Как правило, используется коронка с диаметром 68 мм. Впрочем, бывают различные ситуации, и коронка подбирается исходя из них. На этом подготовительные работы заканчиваются.
   Отверстие под подрозетник сверлится при помощи алмазной коронки диаметром 68 мм
3. Следующим шагом является отключение питания сети дома (квартиры) и полная разборка выключателя, описанная выше. Кроме самого выключателя из стены аккуратно извлекается и подрозетник. Это можно сделать с помощью перфоратора или простого зубила с молотком. Подрозетники в бетонных и кирпичных стенах крепятся на гипс, который при воздействии на него ударов крошится и разрушается. Важно не разбить пластмассовый корпус самого подрозетника, его можно использовать повторно.
   Подрозетник можно извлечь, аккуратно подбив его края и раскрошив клеевой слой гипса
4. После этого кабель наращивается до нужной длины. Соединять провода лучше всего с использованием клеммника или штатной колодки Wago, но если такой возможности нет, можно сделать простую скрутку, хорошо её при этом заизолировав диэлектрической лентой. Согласно правилам прокладки кабелей в штробах кабель должен размещаться в гофре. Минимальный размер гофрированного пластикового рукава составляет (по наружному диаметру) 16 мм. Металлическая гофра может иметь размер 9,8 мм в поперечнике. Место соединения старой и новой гофры также необходимо заизолировать. Размер наращиваемого кабеля подбирается с таким расчётом, чтобы оставался запас в 5–10 см.
   Если под рукой нет клеммных соединителей, можно сделать обычную скрутку, тщательно заизолировав все открытые участки
5. После этого на новое место устанавливается подрозетник. Самый простой и быстрый способ — закрепить его на алебастре, быстрозастывающем электромонтажном гипсе. Раствор разводится в соотношении 1 часть алебастра на 1 часть воды по объёму. Так как гипс застывает очень быстро, сначала устанавливают подрозетник в отверстие стены, вводят в него гофрированный кабель и только потом готовят раствор.

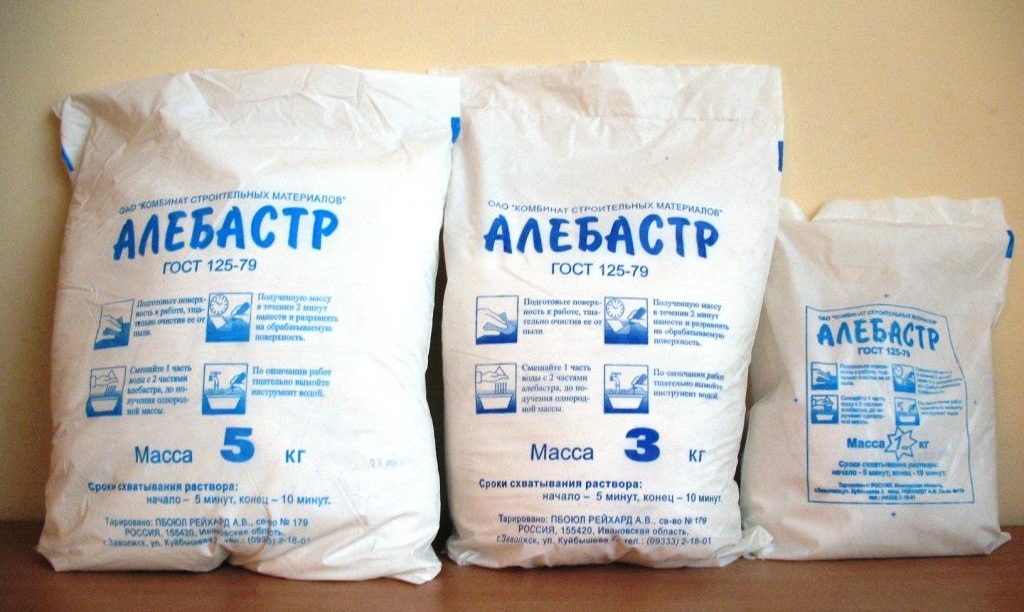

   Алебастр нужно развести в воде в соотношении 1:1 и быстро нанести на необходимые места, т. к. он очень быстро затвердевает
6. После того как алебастр доведён до консистенции густой сметаны, им заполняется штроба с кабелем и пустое пространство вокруг подрозетника. Уже через 25–30 минут раствор окаменеет и изменить положение проводки будет невозможно, поэтому всё нужно сделать в течение 5–7 минут. Позже, уже другим раствором, штроба полностью шпаклюется и выравнивается в плоскости стены. Бывшее место расположения подрозетника также полностью заполняется шпаклёвкой. Для финишного выравнивания всех пустот используется обычный гипс, который схватывается только через 25–30 минут (а некоторые — и до часа), что даёт достаточно времени для работы. После полного высыхания шпаклёвки (24 часа) поверхность шлифуется наждачной бумагой.
   Штробу необходимо заполнить раствором и тщательно выровнять, а после высыхания алебастра отшлифовать наждачной бумагой
7. Монтаж и подключение выключателя производят после того, как штроба и подрозетник окончательно высыхают. Порядок подключения описан выше.

Иногда (чаще это случается в панельных домах старой постройки) можно натолкнуться на выключатель, который закреплён в углублении без применения подрозетника. Такая практика была свойственна постройкам конца предыдущего столетия. Панели выливали на заводе, в них предусматривалась установка выключателей и розеток прямо в бетонные отверстия. Некоторое (непродолжительное) время такие выключатели исправно служили, но вот розетки выходили из строя первыми и вываливались из своих гнёзд при выдёргивании шнура. Поэтому если подрозетника под выключателем не окажется, задача только упростится.

В случае когда выключатель переносится на значительное расстояние, возможны варианты подключения его к другой распределительной коробке. Но описывать этот процесс нет смысла без привязки к конкретной ситуации. В таком случае наилучшим решением будет консультация с опытным электриком непосредственно на месте.

Намного проще и быстрее переустановить выключатель при наружной разводке кабелей. Очевидно, что в этом случае нет нужды штробить стены, достаточно протянуть кабель-канал или даже просто кабель в гофре к новому местоположению.

Наружная проводка чаще всего выполняется в пластиковыхъ коробах

Для гофрированных рукавов в продаже имеются специальные кронштейны, которые помогают закрепить их на стене.

Гофрошланг со вставленным в него кабелем удобнее крепить с помощью пластиковых клипс

Часто такую проводку делают в гаражах, складах и других служебных помещениях. Явным преимуществом является её высокая степень доступности при проведении ремонтных или профилактических работ. Помимо этого, в кабельный канал всегда можно устанавливать дополнительные проводники по мере необходимости.

Видео: как перенести выключатель

Ремонт выключателя

Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом — разъединяется.

Необходимые инструменты и материалы

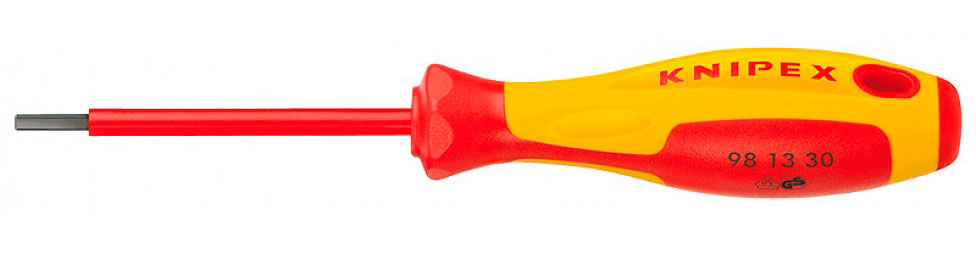

Для разборки и сборки выключателя понадобится только один инструмент — отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.

Разборка выключателя производится при помощи обычной отвёртки с плоским шлицом

Как разобрать выключатель

Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.

Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.

Чистка контактов

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.

Для зачистки контактов применяется мелкая наждачная бумага

Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником — надфилем.

Другие возможные неполадки и способы их устранения

Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.

Как собрать выключатель

Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.

При установке двухлавишного выключателя необходимо правильно подключить вводную жилу (фазу), которую лучше пометить при разборке

Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.

Видео: ремонт и замена выключателя

Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.

При неисправности осветительного прибора, прежде всего, следует убедиться в наличии напряжения в электропроводке питающей сети. Затем проверяется работоспособность самого осветительного элемента и патрона. Если с ними всё в порядке, то причиной неполадок, скорее всего, является выключатель. Для устранения неисправности потребуется его разборка. Как разобрать выключатель света? Выполнить эту работу можно своими руками, надо только знать, как правильно это сделать.

Как разобрать выключатель света с индикатором

По конструкции и внешнему виду выключатель с подсветкой не отличается от обычного выключателя, только тем, что оборудован световой индикацией

Индикатор на выключателе света представляет собой светодиодную подсветку, позволяющую легко обнаружить прибор в полной темноте. Последовательность действий по разборке такого выключателя ничем не отличается от демонтажа детали без световой индикации.

Из инструментов для выполнения этой работы потребуется отвёртка с плоским лезвием, хотя иногда встречаются винты крепления с головкой под крестовую отвёртку. Разборка осуществляется следующим образом:

1. Отключается питающее напряжение электрической проводки. Убедиться в его отсутствии можно с помощью индикаторной отвёртки.
2. Снимается клавиша выключателя. Для этого её надо сжать пальцами по бокам и потянуть на себя или поддеть находящиеся по бокам разъёмы отвёрткой с плоским лезвием.
3. Затем демонтируется облицовочная рамка. Она может крепиться винтами или зажимами, в первом случае крепёжный элемент следует открутить, во втором — отогнуть.
4. Корпус выключателя держится на винтах. Он снимается с помощью плоской или крестовой отвёртки.
5. Ослабляются болты крепления проводов, и выключатель извлекается из гнезда. На этом процесс его разборки заканчивается.

Разборка двухклавишного выключателя

Пластиковые крепления поочередно отгибаются, и рамка отходит

Двухклавишный выключатель разбирается по тем же правилам. Сначала снимается одна клавиша, затем другая, общий принцип выполнения работы остаётся прежним.

Меры предосторожности

После выключения электричества следует проверить с помощью тестера наличие/отсутствие напряжения на выходе

При выполнении работ с электротехническими устройствами необходимо тщательно соблюдать меры предосторожности, чтобы предотвратить травмы от удара электрическим током. Следует полностью обесточить всю схему подключения электроприборов и принять меры для предотвращения случайного включения электричества.

Видео

Перед выполнением любых действий с электротехническими устройствами нужно убедиться в отсутствии напряжения в сети индикаторной отвёрткой.

Для замены электропроводки или по причине какой-либо неисправности порой необходимо снять выключатель света. Работа эта несложная в исполнении, но требующая внимательности и четкого следования правилам. Особое внимание следует уделить безопасности, обесточив электрическую сеть в квартире или частном доме перед тем, как снять выключатель.

Действия при неисправности

Вначале нужно определиться с локализацией неисправности. Если клавиши выключателя с трудом передвигаются или в воздухе ощутим запах гари, источник проблемы ясен. Если очевидные признаки повреждения отсутствуют, необходимо посмотреть на расположение автоматических переключателей в электрощите на лестничной площадке. Причина проблемы нередко бывает в баловстве детей, зловредных поступках соседей или обычном скачке напряжения, в результате чего квартира осталась без электропитания.

Необходимо включить автомат в щите и протестировать работу осветительных приборов. Если вновь произошло самопроизвольное отключение, причина, скорее всего, в коротком замыкании. В выключателе замыкание возникает лишь в тех случаях, когда устройство расположено над токоведущим проводником. Для замыкания необходимо условие: провод должен быть не просто оголенным, но еще и зацепить контакты переключателя.

Проверка лампы и патрона

Перед тем как разобрать выключатель света, необходимо проверить работоспособность осветительных приборов, в том числе контакты лапочки и плотность ее установки. По статистике, проблемы с лампочками или патронами гораздо более вероятны, нежели неисправность переключателя света. Лампы и патроны имеют значительно меньшие эксплуатационные сроки в сравнении с выключателями, поэтому риск их выхода из строя выше.

Рекомендуется проверить наличие фазового тока в различных позициях переключателя, используя отвертку-индикатор. В прошлые десятилетия электрики не видели особой разницы, куда устанавливать выключатель — до нагрузки или после нее. В настоящее время предпочтительное место установки выключателей — фазный, приводящий проводник. Если разница во время включения отмечается тестером, разрыва в электроцепи нет — необходимо искать другие причины проблемы.

Инструменты для демонтажа

Если проблема все же в выключателе света, необходимо подготовить инструментарий для работы.

Понадобятся такие инструменты и материалы:

• отвертки (крестовая и плоская);
• плоскогубцы с заизолированными ручками;
• нож с пластмассовой ручкой;
• индикатор напряжения;
• изоляционная лента.

Следует подготовить рабочее место. Оно должно быть хорошо освещено. Так как электропитание нужно отключить, понадобится фонарик. Другой вариант — работать в дневное время при естественном освещении.

Внутри электротехнических конструкций бывает много пыли. Чтобы не испачкать предметы интерьера, рекомендуется отодвинуть их подальше от выключателя или накрыть полиэтиленовой пленкой.

Отключение электричества

До начала демонтажа выключателя нужно отключить электропитание в квартире или доме. Делается это в электрощите. Обычно щит расположен на лестничной клетке или внутри квартиры — у входной двери. Если нет уверенности в том, какой именно переключатель относится к тому или иному помещению, лучше выключить все имеющиеся. В противном случае велик риск поражения током.

Рычаг на автомате поворачивают в нижнее положение. Когда питание отключено, следует перепроверить наличие напряжение индикатором.

Демонтаж клавиши

Процесс снятия выключателя начинается с удаления клавиши. Без этого не удастся продолжить работу по демонтажу.

Демонтировать клавишу несложно, однако конкретные действия могут отличаться в зависимости от конструкции переключателя, поэтому следует внимательно изучить механизм конкретного устройства.

Наиболее простой метод удаления клавиши — потянуть ее к себе. Обычно этого достаточно, чтобы снять кнопку.

В некоторых моделях простое притягивание клавиши не поможет. Демонтаж в таких переключателях осуществляется за счет поддевания отверткой специальных разъемов, имеющихся на боковых частях устройства.

Совет! При демонтаже клавиши отверткой следует рассчитывать прилагаемые усилия, иначе легко повредить конструкцию переключателя.

Демонтаж рамки

В ходе разборки выключателя понадобится удалить рамку. Среди наиболее распространенных видов рамок такие:

1. Винтовые. Обычно держатся на винтах. Снимаются с помощью отвертки.
2. Зажимные. Такие модели имеют особые зажимы. Чтобы вытащить рамку, достаточно отогнуть зажимы. Рекомендуется снимать стороны рамки поочередно, а не все сразу, чтобы не повредить конструкцию.

Разборка переключателя

Большая часть моделей переключателей оснащена креплениями распорного типа. Как только будет высвобождено крепление, выключатель легко отойдет из подрозетника.

Отключение проводки

На многих видах переключателей большая часть проводов держится за счет использования болтов. Чтобы отсоединить провода, нужно просто ослабить фиксацию проводов и потянуть выключатель в свою сторону.

На этом демонтаж переключателя завершен. Следует помнить последовательность произведенных операций: если внутренние механизмы в порядке (детали не расплавлены), устройство понадобится собрать в обратном порядке. Если найдены механические повреждения, нет смысла восстанавливать переключатель — проще отправиться в магазин и купить новый.

При облицовочных ремонтных работах в квартире возникает необходимость в демонтаже выключателя со стены. Это связано с тем, что покрасить стены и поклеить обои в квартире, не снимая выключатели можно, но аккуратно не получиться. Также при необходимости замены выключателя на другую модель, может оказаться, что рамка нового, несколько меньше и тогда вокруг него будет образован кант из голой стены.

Подготовка к демонтажу выключателя.

Для того чтобы снять выключатель со стены перед монтажом обоев не нужно вызывать квалифицированного электрика, с этим можно справиться и самостоятельно. Но перед тем как приступить к демонтажу, следует обесточить квартиру, особенно если нет никакого опыта по обращению с электричеством. Для того чтобы обесточить квартиру, следует на щитке, где расположен электросчетчик выключить автомат или выкрутить пробку.

Для работы потребуется:

электрический фонарик, крестовая отвертка, тонкая плоская отвертка

Отвертки обязательно должны быть с пластиковыми или резиновыми ручками.

Важно: Даже при самой незначительной работе с электричеством, необходимо чтобы руки были полностью сухими.

Поэтапное снятие выключателя со стены

Сперва стоит определить, какая часть выключателя снимается сначала. В зависимости от конструкции чаще всего это кнопки, реже первой извлекают рамку. Если кнопки выключателя неплотно закрыты в рамке, то извлекают изначально их. Зажав кнопки пальцами по обе стороны, аккуратно потяните их на себя, на некоторых моделях зажимать необходимо не по бокам, а сверху и снизу.

Если показалось, что кнопки поддаются, но из пазов не выходят, необходимо использовать тонкую плоскую отвертку . В щель между рамкой и кнопками, вставляют отвертку и медленными легким движениями подтягивают их на себя.

В случае если кнопки закрыты самой рамкой, то ее также можно извлечь при помощи отвертки . А уже после снимают кнопки, по примеру выше.

Далее, следует рассмотреть крепеж рамки. При обычных пластиковых держателях, рамку удаляют легким подтягиванием при помощи отвертки . Иногда рамка крепится на небольшие болтики, для их извлечения понадобиться крестообразная отвертка .

Сняв рамку, остается вынуть сам корпус выключателя из стены. Обычно на металлической части корпуса располагаются два — четыре болтика, которые следует извлечь. После извлечения корпуса, останется только отключить сами провода.

Важно: в некоторых моделях, корпус крепится на острые распорные лапы. Извлекать их необходимо очень аккуратно, так как они могут сильно повредить штукатурку. Для извлечения, такого типа крепежа, лапы поджимаются внутрь, друг к другу.

Отключение проводов от корпуса, осуществляется выкручиванием крепежных болтов из корпуса выключателя. Далее, из корпуса аккуратно вынимаются провода. Провод необходимо доставать очень бережно, особенно в квартирах со старой проводкой, чтобы не повредить.

После завершения процесса снятия выключателя, провода следует заизолировать, простой изолентой . Провода не должны соприкасаться друг с другом.

Если необходимо снять выключатель перед монтажом или снятием обоев без последующей замены, можно ограничиться только извлечением кнопок и рамки.

Важно: не следует делать большие нахлесты обоев на отверстие выключателя, их следует обрезать малярным ножом, этого требует техника безопасности.

Как разобрать выключатель schneider electric?

Разборка блока выключателя с розеткой. Как снять выключатель со стены для замены или ремонта. Как отключить напряжение в электросети

Время на чтение: 9 мин

• Необходимые инструменты
• Особенности разбора разных видов выключателей
• Обязательный этап – отключение сети электропитания
• Инструкция по демонтажу выключателя со стены Способы снятия клавиш
• Снятие рамки
• Как вытащить механизм из подрозетника
• Отсоединение проводов
• Поэтапная сборка выключателя

Как разобрать выключатель Schneider Electric

Продукция данного производителя отличается высокой надежностью и не исключено, что причина некорректно работающего освещения кроется в плохом контакте не внутри, а на зажимах, что чаще всего и бывает. Особенностью данных моделей является закрепление декоративной накладки не с помощью защелок, а классическим способом, с использованием винта. Для работы понадобятся:

• отвертка-индикатор;
• мультиметр;
• монтажная отвертка.

Для того, чтобы добраться к винтам, необходимо сперва снять клавиши, винт удерживающий декоративную накладку можно не отвинчивать, так как доступ к фиксирующим лепесткам обеспечен с помощью монтажных отверстий. Ослабив лепестки, необходимо потянуть выключатель на себя.

Достаточно отсоединить линию идущую к светильнику, чтобы проверить работоспособность механизма. Сперва проверяют наличие потенциала на выходных зажимах, отверткой-индикатором, путем включения выключателя.

Дополнительно, при отключенном питании, необходимо мультиметром «прозвонить» каждый из контактов во включенном положении. При отсутствии признаков поломки в выключателе и нормальном состоянии контактов в местах соединения, неисправность следует искать в проводке или светильнике.

Как перенести выключатель в другое место

Иногда появляется желание (или необходимость) перемещения выключателя в другое место. Например, когда дети в семье подрастают, но достать до выключателя ещё не могут. Правилами установки электроприборов допускается перенос выключателя в удобное для пользователя место. Допускается установка выключателя на высоте от 80 до 160 см от пола. Для того чтобы произвести такое перемещение, нужно, прежде всего, определиться с новым местоположением. Оптимальной считается установка выключателя, расположенного в 15–20 см от края дверного косяка (справа или слева — не имеет значения, но чаще принято устанавливать справа).

Выключатель устанавливается в 15–20 см от двери с любой стороны

1. Если переустановка проводится в пределах 1 м от исходного местоположения вниз или вверх, делается штроба в стене. Глубина её должна быть примерно в 1,5 больше толщины кабеля (или кабелей), уложенного в гофре. Провод должен свободно лежать внутри канавки, не выглядывая наружу. Штробу можно сделать перфоратором или штроборезом. Для того чтобы сделать скрытую проводку, в стене изготавливают штробу объёмом примерно в 1,5 раза больше, чем размер кабеля в гофрошланге
2. В месте нового положения выключателя высверливается отверстие для подрозетника. Сделать это можно перфоратором при помощи алмазной коронки. Глубина отверстия должна быть не более 5 см в бетонных и кирпичных домах и 4,5 см — в панельных. Как правило, используется коронка с диаметром 68 мм. Впрочем, бывают различные ситуации, и коронка подбирается исходя из них. На этом подготовительные работы заканчиваются. Отверстие под подрозетник сверлится при помощи алмазной коронки диаметром 68 мм
3. Следующим шагом является отключение питания сети дома (квартиры) и полная разборка выключателя, описанная выше. Кроме самого выключателя из стены аккуратно извлекается и подрозетник. Это можно сделать с помощью перфоратора или простого зубила с молотком. Подрозетники в бетонных и кирпичных стенах крепятся на гипс, который при воздействии на него ударов крошится и разрушается. Важно не разбить пластмассовый корпус самого подрозетника, его можно использовать повторно. Подрозетник можно извлечь, аккуратно подбив его края и раскрошив клеевой слой гипса
4. После этого кабель наращивается до нужной длины. Соединять провода лучше всего с использованием клеммника или штатной колодки Wago, но если такой возможности нет, можно сделать простую скрутку, хорошо её при этом заизолировав диэлектрической лентой. Согласно правилам прокладки кабелей в штробах кабель должен размещаться в гофре. Минимальный размер гофрированного пластикового рукава составляет (по наружному диаметру) 16 мм. Металлическая гофра может иметь размер 9,8 мм в поперечнике. Место соединения старой и новой гофры также необходимо заизолировать. Размер наращиваемого кабеля подбирается с таким расчётом, чтобы оставался запас в 5–10 см. Если под рукой нет клеммных соединителей, можно сделать обычную скрутку, тщательно заизолировав все открытые участки
5. После этого на новое место устанавливается подрозетник. Самый простой и быстрый способ — закрепить его на алебастре, быстрозастывающем электромонтажном гипсе. Раствор разводится в соотношении 1 часть алебастра на 1 часть воды по объёму. Так как гипс застывает очень быстро, сначала устанавливают подрозетник в отверстие стены, вводят в него гофрированный кабель и только потом готовят раствор. Алебастр нужно развести в воде в соотношении 1:1 и быстро нанести на необходимые места, т. к. он очень быстро затвердевает
6. После того как алебастр доведён до консистенции густой сметаны, им заполняется штроба с кабелем и пустое пространство вокруг подрозетника. Уже через 25–30 минут раствор окаменеет и изменить положение проводки будет невозможно, поэтому всё нужно сделать в течение 5–7 минут. Позже, уже другим раствором, штроба полностью шпаклюется и выравнивается в плоскости стены. Бывшее место расположения подрозетника также полностью заполняется шпаклёвкой. Для финишного выравнивания всех пустот используется обычный гипс, который схватывается только через 25–30 минут (а некоторые — и до часа), что даёт достаточно времени для работы. После полного высыхания шпаклёвки (24 часа) поверхность шлифуется наждачной бумагой. Штробу необходимо заполнить раствором и тщательно выровнять, а после высыхания алебастра отшлифовать наждачной бумагой
7. Монтаж и подключение выключателя производят после того, как штроба и подрозетник окончательно высыхают. Порядок подключения описан выше.

Иногда (чаще это случается в панельных домах старой постройки) можно натолкнуться на выключатель, который закреплён в углублении без применения подрозетника. Такая практика была свойственна постройкам конца предыдущего столетия. Панели выливали на заводе, в них предусматривалась установка выключателей и розеток прямо в бетонные отверстия. Некоторое (непродолжительное) время такие выключатели исправно служили, но вот розетки выходили из строя первыми и вываливались из своих гнёзд при выдёргивании шнура. Поэтому если подрозетника под выключателем не окажется, задача только упростится.

В случае когда выключатель переносится на значительное расстояние, возможны варианты подключения его к другой распределительной коробке. Но описывать этот процесс нет смысла без привязки к конкретной ситуации. В таком случае наилучшим решением будет консультация с опытным электриком непосредственно на месте.

Намного проще и быстрее переустановить выключатель при наружной разводке кабелей. Очевидно, что в этом случае нет нужды штробить стены, достаточно протянуть кабель-канал или даже просто кабель в гофре к новому местоположению.

Наружная проводка чаще всего выполняется в пластиковыхъ коробах

Для гофрированных рукавов в продаже имеются специальные кронштейны, которые помогают закрепить их на стене.

Гофрошланг со вставленным в него кабелем удобнее крепить с помощью пластиковых клипс

Как разобрать выключатель света?

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

• Преображение эстетического вида путем замены устаревших моделей более современными;
• Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
• Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

• Винтов крепления, вкручиваемых в панель; Рис. 9. Крепление крышки болтами
• Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
• Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться. Наиболее часто встречающимися вариантами являются:

• Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
• Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
• При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
• Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Подробная инструкция для разборки выключателя света

При ремонте, замене и других подобных действиях придется разобрать выключатель. Это несложная процедура, но опасная, она требует соблюдения правил. Также есть ряд нюансов, касающихся выключателей определенных видов.

Необходимые инструменты

Как и перед началом любых работ, сначала необходимо подготовить все инструменты. Для разбора выключателя обычно хватает одной плоской отвертки небольшого размера. В некоторых конструкциях предусмотрены крепления крестообразными винтами, поэтому потребуется еще и крестовая отвертка.

Еще следует иметь при себе индикаторную отвертку для проверки напряжения. Для ремонта выключателя могут потребоваться изолента, наждачка, нож.

Особенности разбора разных видов выключателей

На рынке представлено несколько конструкций выключателей, и их демонтаж может немного отличаться. Лучше сразу изучить нюансы работы с нестандартными механизмами:

1. Трехклавишные. Применяются в помещениях, где есть много точечных светильников или несколько разных типов освещения. Каждая из кнопок отвечает либо за включение определенного прибора, либо за свой участок. Сами клавиши при этом достаточно тонкие, их нужно снимать по очереди. Обычно в нижней части есть небольшое отверстие, которое можно поддеть отверткой для демонтажа.
2. Диммер. Переключатель такого типа регулируется поворотным механизмом. Принцип снятия тот же, только вместо кнопки удаляется поворотный регулятор.
3. Сенсорный. Чтобы разобрать такой технологический вариант выключателя, нужно демонтировать наружную панель. Обычно специальный инструмент для этого прилагается в комплекте. Если его нет, можно воспользоваться плоской отверткой, но делать это нужно очень аккуратно, ведь стекло панели может повредиться.

Разобрать выключатель света с установленным индикатором можно таким же способом. Дополнительное преимущество индикации в конструкции – без специальной отвертки можно узнать, есть ли напряжение.

Обязательный этап – отключение сети электропитания

Любые работы, проводимые с электричеством, должны выполняться после его отключения. В доме проводка обычно расходится на несколько частей. Каждая из веток отвечает за свой участок и функции на нем. Распределительный автомат стоит обычно в коридоре или подвале, на нем отключается нужный рычаг, после этого проверяется напряжение на выходе. Если нет уверенности в том, какой именно лепесток выключить, лучше полностью отключить автомат. Что касается владельцев квартир, то их распределительный щиток находится на этаже в подъезде. Главное не перепутать и не выключить свет соседям.

Повлиять на процесс могут ошибки в проектировке. Иногда к автомату подключают не фазный, а нулевой провод. Такая система будет работать, но в ней всегда остается напряжение, поэтому его перепроверяют. Чтобы решить такую проблему, придется изменять схему подключения.

Инструкция по демонтажу выключателя со стены

Работа по демонтажу состоит из нескольких этапов. На каждом следует быть осторожным, чтобы не повредить пластиковую конструкцию. Сначала необходимо снять все клавиши с выключателя света, ведь снять целую конструкцию сразу невозможно.

Способы снятия клавиш

Можно снять клавиши рукой. Для этого нижняя часть плотно прижимается, а за выступ верхней части нужно потянуть. Но лучше все же воспользоваться отверткой или другим плоским предметом, так снижается риск поломки элемента, но возникает другой риск – при неосторожности можно поцарапать конструкцию. Если выключатель не одноклавишный, а есть две или три клавиши, то вышеописанным методом поочередно снимается каждая клавиша, начиная от крайней.

Снятие рамки

После того, как клавиши демонтированы, остается снять рамку. Крепление зависит от конструкции выключателя. В некоторых моделях снимается все сразу, в некоторых – отдельно рамки и отдельно сердцевина. По типу крепления самым распространенным видом является винтовое соединение. В таком случае потребуется отвертка, работы по снятию отнимут всего несколько секунд. Второй механизм крепления – зажимной. В такой конструкции нужно лишь поочередно отогнуть эти элементы.

Как вытащить механизм из подрозетника

После снятия рамки во внутреннем или внешнем выключателе остается открутить механизм от подрозетника, встроенного в основание стены. Обычно используется винтовой вариант крепления, поэтому понадобится плоская или крестовая отвертка. Дополнительно в конструкции могут быть «распорки». Это специальные элементы, разъезжающиеся при вкручивании винтов. Они плотнее удерживают механизм внутри, но ослабляются при откручивании. Иногда розетки устанавливаются в специальных монтажных коробках, особенно часто этот элемент есть в наружных конструкциях. На такой коробке есть винты, которые также следует ослабить.

Отсоединение проводов

После того как удалось открыть выключатель и вытащить его со стены, остается отсоединить провода. Они фиксируются двумя методами:

Винтовой. В таком механизме винты прижимают провода напряжения в клеммах, их нужно немного открутить (не полностью), после чего можно вытащить кабель.

Лучше запомнить, какой провод с какой стороны был зафиксирован. Это значительно упростит установку нового выключателя.

Поэтапная сборка выключателя

Чтобы собрать включатель, нужно все повторить в обратном направлении.

1. На внутренней стороне механизма расположена схема, на которой фаза обозначается буквой L.
2. Провода вставляются в места соединения, винты нужно закрутить. Если остается неиспользуемый провод, его необходимо заизолировать.
3. Конструкция вставляется в подрозетник, фиксируется винтами.
4. Вставляется рамка. О том, что она стала на свое место подскажет характерный щелчок.
5. До щелчка вставляется кнопка.

Тематическое видео поможет разобраться с заменой выключателей.

Демонтаж совмещенной розетки с выключателем

Конструкция, совмещающая розетку и выключатель удобна в применении. При необходимости ремонта или замены придется снимать весь сдвоенный корпус сразу. Кроме винта, который находится обычно в середине розетки есть другой фиксирующий элемент, расположенный под клавишами.

Отключение проводов ничем не отличается от отсоединения обычного выключателя.

Нюансы разборки выключателей популярных марок

Конструктивные особенности есть не только в разных видах выключателей, но и среди продукции разных производителей. Основные нюансы, которые необходимо учесть.

1. Makel. Рамка выключателя фиксируется специальными упругими элементами, которые уходят вглубь. Чтобы добраться до них, нужно потянуть накладку на себя. Также стоит учесть, что винты находятся с внутренней стороны, поэтому доступ к ним будет только после вытаскивания механизма из подрозетника.
2. Legrand. Этот производитель оснащает продукцию лепестками-фиксаторами, которые удерживают в подрозетнике. Эти фиксаторы перед демонтажом необходимо ослабить.

Выключатель легранд как разобрать

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками. Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно. Инструкция по разборке выключателя света в квартире выглядит следующим образом:

1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
3. Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

• Как снять точечный светильник
• Как правильно перенести розетку
• Как заменить электропроводку в квартире

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Как разобрать выключатель Schneider Electric

Продукция данного производителя отличается высокой надежностью и не исключено, что причина некорректно работающего освещения кроется в плохом контакте не внутри, а на зажимах, что чаще всего и бывает.

Особенностью данных моделей является закрепление декоративной накладки не с помощью защелок, а классическим способом, с использованием винта. Для работы понадобятся:

• отвертка-индикатор;
• мультиметр;
• монтажная отвертка.

Для того, чтобы добраться к винтам, необходимо сперва снять клавиши, винт удерживающий декоративную накладку можно не отвинчивать, так как доступ к фиксирующим лепесткам обеспечен с помощью монтажных отверстий. Ослабив лепестки, необходимо потянуть выключатель на себя.

Достаточно отсоединить линию идущую к светильнику, чтобы проверить работоспособность механизма. Сперва проверяют наличие потенциала на выходных зажимах, отверткой-индикатором, путем включения выключателя.

Дополнительно, при отключенном питании, необходимо мультиметром «прозвонить» каждый из контактов во включенном положении. При отсутствии признаков поломки в выключателе и нормальном состоянии контактов в местах соединения, неисправность следует искать в проводке или светильнике.

Как разобрать выключатель Makel

Продукцию данного производителя можно часто увидеть, как в быту, так и в общественных помещениях, благодаря высокой надежности и относительно доступной стоимости изделий.

При необходимости разобрать и отревизировать соединение, также не возникает каких-либо проблем, однако производитель предусмотрел некоторые особенности в конструкции.

Для извлечения выключателя из стены понадобится стандартный набор инструментов. Снятие клавиш производится довольно легко, а вот с декоративной накладкой, у обывателя ни разу не сталкивавшегося с таким типом выключателей могут возникнуть проблемы. Дело в том, что здесь производитель применил специальные зажимы из упругой проволоки, уходящие вглубь корпуса.

После того, как клавиши сняты, декоративную накладку необходимо без лишних усилий потянуть на себя, благодаря чему появится доступ к контактам.

Конструктивной особенностью этих выключателей, является и расположение винтов зажимов с тыльной стороны, поэтому доступ к ним возможен только после выемки всего корпуса из стены. Проверку контактов определяют визуально и с помощью мультиметра.

Как разобрать выключатель Legrand

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

Как подключить два выключателя?

Интересное по теме: Как выбрать выключатель?

Советы в статье «Как подключить двухклавишный выключатель?» здесь.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

Как разобрать выключатель света?

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
3. Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Также читают:

Как снять выключатель со стены для замены или ремонта

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

• Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
• Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
• При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место. А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные.

Демонтаж выключателя

При выполнении любых работ с электропроводкой прежде всего нужно отключить электричество на щитке, обесточив место ремонта. А также следует запастись специальной отверткой-индикатором, с помощью которой можно будет проверить, все ли отключено.

Порядок действий при демонтаже будет следующим:

1. Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.
2. Далее необходимо снять рамку. В различных видах электрофурнитуры она может крепиться по-разному — двумя болтиками, расположенными изнутри изделия, или специальными пазами. Во втором случае их легко можно разжать при помощи отвертки, в первом — просто открутить. Чаще в сборке выключателя используются плоские винты, но иногда можно встретить и крестообразные — для них понадобится соответствующая отвертка.

После этого можно приступить к демонтажу самого механизма и открутить болты, которыми крепится проводка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

Кроме того, возможно ослабление контактов проводов на клеммах. Если внешне все выглядит исправно, следует попробовать открутить проводку от мест крепления и прикрутить ее заново, туго затягивая винты. Если проверка выявила, что дело не в этом, то стоит проверить качество проводки специальным устройством — мультиметром.
